OGS701 - Pointeur laser IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrage photoélectrique laser (émetteur)
Marque	IFM
Modèle	OGS701
Catégorie	Capteur laser industriel
Classe laser	Classe 1 (visible, conforme EN/IEC 60825-1)
Alimentation	10…36 V DC
Consommation électrique	Env. 50 mA
Principe de détection	Faisceau laser visible, détection par interruption du faisceau
Sortie	Aucune (émetteur, sans sortie de commutation)
Portée	Variable selon le récepteur (voir fiche technique, ex. OGE700)
Réglages	Boutons-poussoirs [OUT on] et [OUT off] pour programmation du seuil
Indicateurs	LED verte : émetteur opérationnel
Homologations	cULus, CE, FDA 21 CFR Part 1040 (selon Laser Notice No. 50)
Normes	EN/CEI 60825-1:2007 et 2014
Montage	Fixation par dispositif, orientation vers le récepteur
Raccordement	Broche 1 (L+), broche 3 (L-) ; câble DC
Entretien	Nettoyage des panneaux transparents avec un chiffon doux, sans solvants
Réparabilité	Non réparable par l'utilisateur (boîtier scellé)
Verrouillage électronique	Oui, appui simultané 10s sur les deux boutons

FOIRE AUX QUESTIONS - OGS701 IFM

Comment installer le pointeur laser IFM OGS701 ?

Fixez l'émetteur (OGS701) à l'aide d'un dispositif de fixation et orientez-le vers le récepteur (OGE7xx). Assurez-vous que l'alignement est correct pour atteindre la portée maximale.

Quelle est l'alimentation requise pour l'OGS701 ?

L'alimentation doit être une tension continue de 10 à 36 V DC, raccordée aux broches 1 (L+) et 3 (L-). Respectez la norme EN 50178.

Comment régler la sensibilité du capteur ?

Placez l'objet à détecter, appuyez sur [OUT on] (la LED clignote), retirez l'objet, puis appuyez sur [OUT off]. La programmation est terminée lorsque la LED s'éteint. Pour une sensibilité maximale, interrompez le faisceau et effectuez la séquence.

Que faire si la LED jaune clignote rapidement (8 Hz) ?

Cela indique un échec de programmation : la différence de mesure est trop faible ou le temps de programmation de 15 minutes est dépassé. Recommencez le réglage en vous assurant que l'objet est bien positionné.

Comment verrouiller ou déverrouiller les boutons ?

Appuyez simultanément sur les deux boutons-poussoirs [OUT on] et [OUT off] pendant 10 secondes. La LED change d'état pour confirmer le verrouillage ou le déverrouillage.

Quelle est la classe de sécurité laser de l'OGS701 ?

L'appareil est un laser de classe 1 selon les normes EN/CEI 60825-1. Il est sans danger dans des conditions normales d'utilisation, mais évitez toute exposition directe prolongée au faisceau.

Comment nettoyer l'émetteur OGS701 ?

Nettoyez les panneaux transparents devant la lentille avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Puis-je réparer l'OGS701 moi-même ?

Non, le boîtier est scellé et ne contient aucun composant réparable par l'utilisateur. Toute tentative d'ouverture annule la garantie et peut exposer à un rayonnement dangereux.

Quelle est la signification des LED sur l'OGS701 ?

L'émetteur OGS701 possède une LED verte : elle est allumée lorsque l'appareil est opérationnel. Le récepteur (OGE7xx) a une LED jaune indiquant l'état de la sortie.

L'OGS701 est-il compatible avec d'autres récepteurs IFM ?

L'OGS701 est conçu pour fonctionner avec les récepteurs de la série OGE7xx. Consultez la fiche technique IFM pour vérifier la compatibilité et la portée spécifique.

MODE D'EMPLOI OGS701 IFM

Notice d'utilisation Barrage photoélectrique

OGE7xx / OGS7xx

80284279 / 00 04 / 2019

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

Selon la homologation cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR

Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

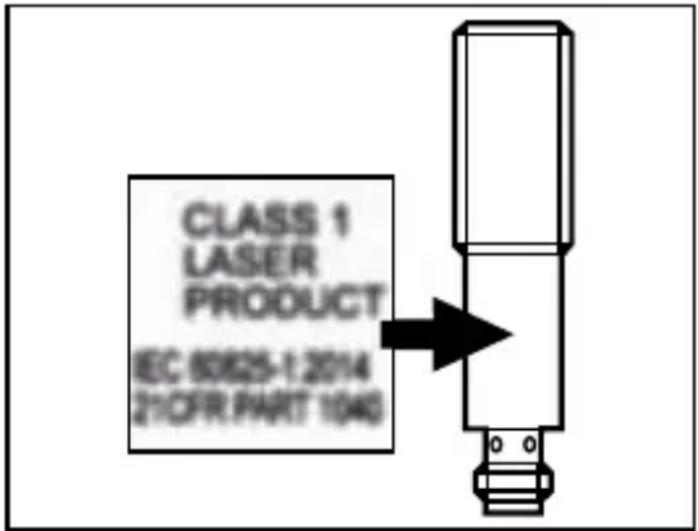

Position de l'étiquette du produit Etiquette supplémentaire

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée („range“): www.ifm.com → Select your country → Fiche technique :

p. ex. OGE700.

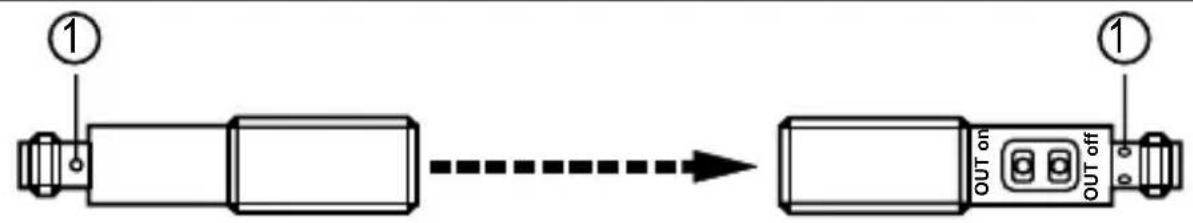

4 Montage

▶ Fixer le récepteur (OGE7xx) à l'aide d'un dispositif de fixation. ▶ Orienter l'émetteur (OGS7xx) vers le récepteur et le fixer de la même manière.

La portée maximale n'est atteinte qu'en cas d'orientation correcte.

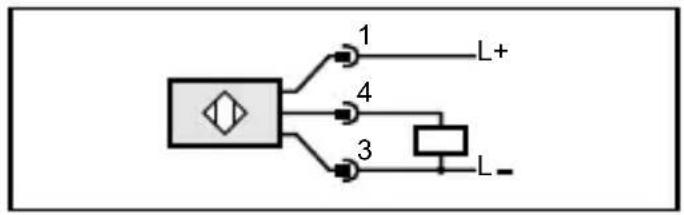

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Alimentation selon EN 50178.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

Emetteur (OGS7xx) DC

Récepteur (OGE7xx) DC PNP

broche 1 = L + (10...36 V DC)

(broche 2 : non raccordée)

broche 3 = L-

(broche 4 : non raccordée)

broche 1 = L + (10...36 V DC)

(broche 2 : non raccordée)

broche 3 = L-

broche 4 : charge (PNP, 200 mA)

6 Réglage

6.1 L'appareil doit commuter lorsque l'objet est détecté

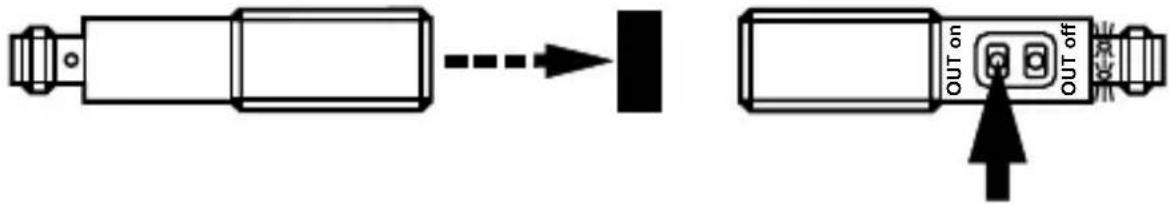

1	► Positionner l'objet.
	► Appuyer sur [OUT on].> La LED clignote.

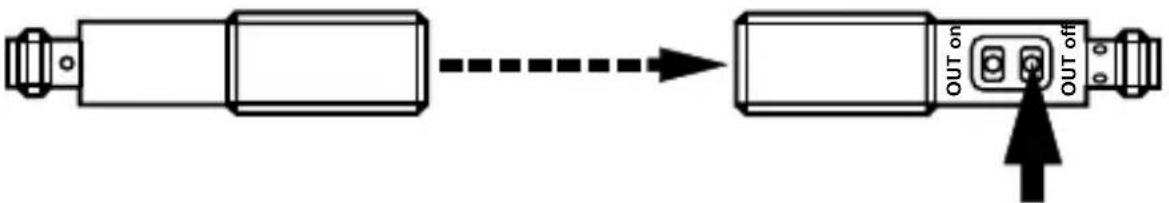

2	► Enlever l'objet
	► Appuyer sur [OUT off].> La LED s'éteint. La programmation est terminée.

6.2 L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.

▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et ensuite avec objet.

6.3 Réglage de la sensibilité maximale

▶ Interrompre le faisceau.

L'appareil doit commuter lorsque l'objet est détecté.

▶ D'abord appuyer sur [OUT on], ensuite sur [OUT off].

L'appareil doit commuter lorsque l'objet n'est pas détecté.

D'abord appuyer sur [OUT off], ensuite sur [OUT on].

6.4 Programmation non réussie

La LED jaune clignote rapidement (8 Hz).

• Différence de la valeur mesurée trop faible.
• Temps de programmation max. de 15 min. dépassé.

6.5. Verrou électronique

Verrouillage ou déverrouillage des boutons-poussoirs

▶ Appuyer sur les deux boutons-poussoirs simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

Émetteur : la LED verte est allumée si l'appareil est opérationnel. Récepteur : la LED jaune est allumée lorsque la sortie est commutée.

8 Maintenance, réparation et élimination

▶ Dégager les panneaux transparents situés devant la lentille de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique. ▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
