取扱説明書

透過型光電センサ

OGE7xx / OGS7xx

1 はじめに

1.1 表記の説明

操作指示

▷ 操作による反応・結果

[...] 押しボタン、ボタン、表示等

→ 相互参照

重要注意事項

従わない場合は故障や障害を引き起こしますのでご注意ください。

2 安全の為の注意

cULus認証に適合

注意：ここに指定されたもの以外の使用、調整、処置によって、危険な放射線照射にさらされる可能性があります。

可視レーザ光：CLASS 1 LASER PRODUCT

EN/IEC 60825-1 : 2007およびEN/IEC 60825-1 : 2014

2019年5月8日付Laser Notice No. 56に記載の通り、IEC 60825-1 Ed.3への適合を除き、21 CFR 1040.10に準拠。

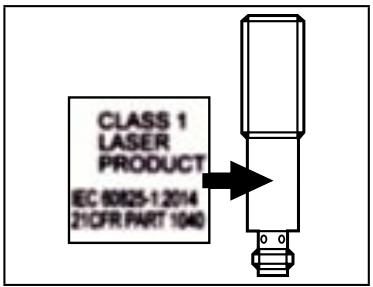

製品ラベルの位置

追加ラベル

3 機能と特徴

透過型光電センサは非接触で物体や材料を検出し、これをスイッチング信号によって表示します。

検出距離：www.ifm.com→国の選択→Data sheet direct: 例：OGE700

4 取付方法

投光器
受光器

1: LED

▶ 受光器(OGE7xx)をブラケットに固定してください。
▶ 投光器(OGS7xx)を受光器に合わせて設置し、同様に固定してください。最大検出距離は、正確な位置合わせを行ったのみ。

5 電気接続

配線作業は、必ず法的に認定された有資格者が行ってください。

▶ 電子機器の取付は、国内または海外の規格に従ってください。
▶ 供給電源：EN 50178に準拠。

▶ 電源を切ります。
▶ 次の通りに配線します。

投光器(OGS7xx) DC

受光器(OGE7xx) DC PNP

ピン1 = L+ ( 10 \~ 36 V DC )

(ピン2：使用しない)

ピン3 = L-

(ピン4：使用しない)

ピン1 = L+ ( 10 \~ 36 V DC )
(ピン2:使用しない)
ピン3 = L-
ピン4：負荷(PNP、200 mA)

6 設定

6.1 物体を検出するとセンサが切り替わる

1	▶ 物体を配置してください。
	▶ [OUT on]ボタンを押します。▷ LEDが点滅します。
2	▶ 物体を取り除いてください。
	▶ [OUT off]ボタンを押します。▷ LEDが消灯します。プログラミングが終了しました。

6.2 物体を検出してもセンサは切り替わらない

▶ 物体を配置し（図1参照）、[OUT off]ボタンを2秒以上押してください。
▶ 物体を取り除き（図2参照）、[OUT on]ボタンを押してください。

設定は、最初に物体なしで行い、次に物体ありで行うことも可能です。

6.3 最高感度の設定

▶ 光線を遮ります。

物体を検出するとセンサが切り替わる。

▶ まず[OUT on]を押し、次に[OUT off]を押します。

物体を検出しないときにセンサが切り替わる

▶ まず[OUT off]を押し、次に[OUT on]を押します。

6.4 プログラミング失敗

▷ 黄LEDが高速点滅します(8 Hz)。

• 測定値の差が不十分です。
• 最大設定時間（15分）を超えています。

6.5 電子ロック

ボタンのロック/ロック解除

▶ 両方のボタンを同時に10秒間押します。

▷ 承認はLEDの状態変化により表示されます。

7 動作

▶ センサが正常に動作していることを確認してください。

▷ 投光器：センサの動作準備が完了すると、緑LEDが点灯します。
▷ 受光器：出力が切り替わると、黄LEDが点灯します。

8 メンテナンス、修理、廃棄

▶ センサの前面に汚れが付着しないようにしてください。
▶ 清掃の際は、樹脂材質を損傷する可能性があるので、溶剤や薬液は使用しないでください。
▶ モジュール筐体は開けないでください。内部にはユーザがサービス作業できるコンポーネントはありません。
