使用説明書 OGH700 IFM

CE

取扱説明書

背景抑制付

拡散反射型光電センサ

OGH7xx

1 はじめに

1.1 表記の説明

操作指示

▷ 操作による反応・結果

[...] 押しボタン、ボタン、表示等

→ 相互参照

重要注意事項

従わない場合は故障や障害を引き起こしますのでご注意ください。

2 安全の為の注意

cULus認証に適合

注意：ここに指定されたもの以外の使用、調整、処置によって、危険な放射線照射にさらされる可能性があります。

可視レーザ光：CLASS 1 LASER PRODUCT

EN/IEC 60825-1 : 2007およびEN/IEC 60825-1 : 2014

2019年5月8日付Laser Notice No. 56に記載の通り、IEC 60825-1 Ed.3への適合を除き、21 CFR 1040.10に準拠。

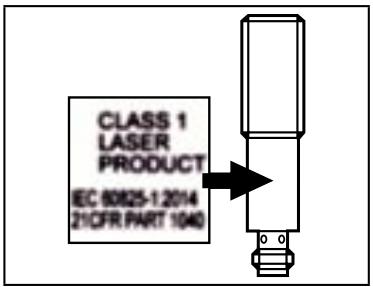

製品ラベルの位置

追加ラベル

3 機能と特徴

拡散反射型光電センサは非接触で物体や材料を検出し、これをスイッチング信号によって表示します。

検出距離20～200 mm(反射率90%の無光沢白紙200 x 200 mmによる)

4 取付方法

1: LED

2: 設定ボタン

▶ 検出対象の物体に合わせて、拡散反射型光電センサを設置してください。
▶ ブラケットに固定してください。

注意:

検出対象の物体はセンサのレンズを横切る様に移動させてください。

▶ その他の移動方向の場合、センサが安全に機能するかどうかテストする必要があります。

5 電気接続

配線作業は、必ず法的に認定された有資格者が行ってください。

▶ 電子機器の取付は、国内または海外の規格に従ってください。
▶ 供給電源：EN 50178に準拠。

▶ 電源を切ります。
▶ 次の通りに配線します。

DC PNP

ピン1 = L + ( 10 \~ 36 V DC )

ピン3 = L-

ピン4 = 負荷 (200 mA)

(ピン2 = 接続なし)

DC NPN

ピン1 = L + ( 10 \~ 36 V DC )

ピン3 = L-

ピン4 = 負荷 (200 mA)

(ピン2 = 接続なし)

6 設定

6.1 物体を検出するとセンサが切り替わる

1	▶ 物体を配置してください。
	▶ [OUT on]ボタンを2秒間押します。▷ 物体に合わせて感度が設定されます。▷ LEDが点滅します。
2	▶ 物体を取り除いてください。
	▶ [OUT off]ボタンを押します。▷ 物体なしで感度が設定されます。▷ LEDが消灯します。プログラミングが終了しました。

6.2 物体を検出してもセンサは切り替わらない

▶ 物体を配置し（図1参照）、[OUT off]ボタンを2秒以上押してください。
▶ 物体を取り除き（図2参照）、[OUT on]ボタンを押してください。
設定は、最初に物体なしで行い、次に物体ありで行うことも可能です。

6.3 最高感度の設定

▶ 光が反射しないようにセンサを設置してください。
物体を検出するとセンサが切り替わる
▶ まず[OUT on]を押し、次に[OUT off]を押します。
物体を検出しないときにセンサが切り替わる
▶ まず[OUT off]を押し、次に[OUT on]を押します。

6.4 プログラミング失敗

▷ LEDが8 Hzで素早く点滅します。
- 測定値の差が小さすぎます。
- 最大設定時間（15分）を超えています。

6.5 電子ロック

ボタンのロック/ロック解除

▶ [OUT on]と[OUT off]ボタンを同時に10秒間押してください。

承認はLEDの状態変化により表示されます。

7 動作

▶ センサが正常に動作していることを確認してください。

▷ スイッチング出力が切り替わるとLEDが点灯します。

8 メンテナンス、修理、廃棄

▶ センサの前面に汚れが付着しないようにしてください。
▶ 清掃の際は、樹脂材質を損傷する可能性があるので、溶剤や薬液は使用しないでください。
▶ モジュール筐体は開けないでください。内部にはユーザがサービス作業できるコンポーネントはありません。
