使用説明書 O5D150 IFM

CE

取扱説明書

光電距離センサー

O5D15x

目次

1 はじめに....3
1.1 記号の説明....3
2 安全の為の注意....3
3 機能と特徴 4
3.1 アプリケーション 4
4 取付け 5
4.1 取付け状態....5
5 表示、操作部の説明 5
6 接続方法 …… 6
7 設定方法 ..... 7
7.1 物体を検出した時に出力切替....7
8 IO-Link 7
8.1 一般的な情報....7
8.2 センサー仕様情報....7
8.3 パラメータ設定ツール....7
9 動作....8
9.1 電子ロック....8
9.2 エラー表示....8
10 メンテナンス、修理、廃棄....9

1 はじめに

1.1 記号の説明

▶ 操作指示

▷ 操作による反応、結果

[...] プッシュボタン、ボタン、表示

→ 参照

重要項目

無視した場合、誤動作や傷害の原因になる可能性があります。

2 安全の為の注意

• 記載されている製品は、システムに統合するためのサブコンポーネントです。
• システムの安全責任は、システムの製造者にあります。
• システム製造者は危険性評価を実施し、システムのオペレーターおよびユーザーに提供される、法的および規範的要件に従って、文書を作成することを請け負います。この文書には、オペレーター、ユーザー、および該当する場合はシステムの製造者より認可されたサービス担当者のために、全ての必要な情報と安全の為の注意事項が含まれている必要があります。

- 製品を取扱う前に製品説明をお読みください。製品がアプリケーションに問題なく適していることを確認してください。

- 使用上の注意や技術的な説明を無視した場合、物的および人的損害をもたらす恐れがあります。

- 不適当な使用や意図しない用途は、センサーの誤作動や望ましくない影響を与える可能性があります。センサーの設置、電気的接続、設定、操作およびメンテナンスは知識を持った専門の方が行ってください。

- 当社製品がお客様でのご使用期間中に正しい動作状態を保証するために、接液する製品の材質に対して十分に耐性のある媒体のみご使用ください。 (→技術データ)

- 当社製品をご使用する際、お客様のアプリケーションへの適合性についてはお客様ご自身に判断頂き、当社はいかなる場合でも責任は負いません。 当社製品の取付けとその取付けによるご使用が不適切であった場合は、保証の対象外となります。

cULus 認定による

注意 - この取扱説明書に指定されたもの以外の操作、調整、手順は、危険な放射エネルギーの照射にさらされる可能性があります。

可視レーザー光線; CLASS 1 レーザー製品

EN/CEI 60825-1 : 2007 および EN/CEI 60825-1 : 2014

Laser Notice No. 56(2019年5月8日発行)に準じてIEC 60825-1 Ed. 3を代替

適用しFDA 21 CFR 1040.10に適合

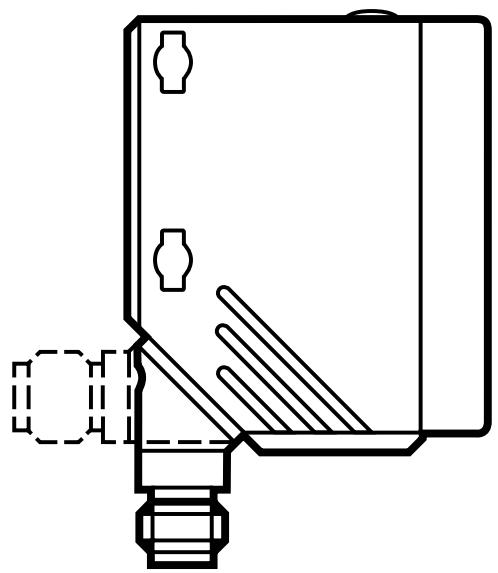

製品ラベルの位置

追加ラベル(警告サイン)

この製品は人体の保護を目的とした安全回路に組み込む事は出来ません。

3 機能と特徴

光電距離センサーとして使用します。

3.1 アプリケーション

• 光電距離センサーの検出距離: 0.03\~2m
• 背景抑制: 2 20 m
• スイッチング出力はC接点です。

センサーと背景までの距離は、最大20mに制限してください。

それ以上にすると誤動作する可能性があります。→4.1 取付け状態 参照

4 取付け

4.1 取付け状態

▶ 検出する対象物が0.03～2mの測定範囲内になるようにセンサーを取付けてください。

センサーの背景抑制は最大20mです。2～20m範囲内の物体検出は抑制されます。

20m以上でセンサーのレーザー光が物体で反射されないようにしてください。それ以上になると誤動作する可能性があります。

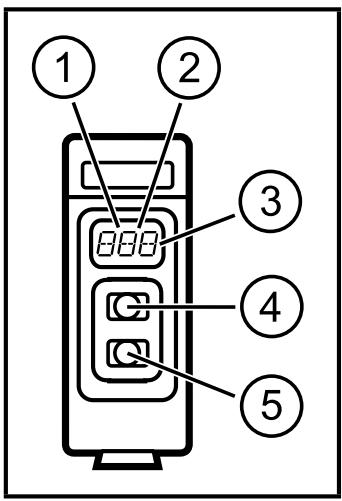

5 表示、操作部の説明

1: 緑LED : 電源表示
2: 黄LED : スイッチング状態表示
3: 3桁英数字表示
4: Range +
5: Range —

6 接続方法

センサーの配線接続は電気的知識を持っている人が行ってください。

▶ 電子機器の取付けは国内または海外の規格に従ってください。
▶ 供給電源: EN 50178

▶ 電源を切ります。

▶ 配線は下記を参照してください。

DC PNP

4: OUT1 = ノーマルオープン / IO-Link

2: OUT2 = ノーマルクローズ

DC NPN

4: OUT1 = ノーマルオープン / IO-Link

2: OUT2 = ノーマルクローズ

ソケット芯線色:

1 = BN (茶)、2 = WH (白)、3 = BU (青)、4 = BK (黑)

7 設定方法

7.1 物体を検出した時に出力切替

▶ 検出物体をおきます。

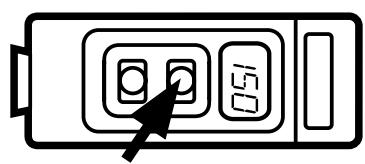

▶ セットポイント(距離値)を増加するために、[+]ボタンを押します。

▷ ディスプレイの設定距離値が点滅します。
▷ 物体を検出した時、黄LEDが点灯します。

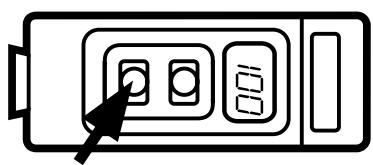

▶ セットポイント(距離値)を減少するために、[-]ボタンを押します。

ディスプレイの設定距離値が点滅します。
▷ 動作中はディスプレイに現在の検出距離値が表示されます。

8 IO-Link

8.1 一般的な情報

センサーはIO-Link通信インターフェースを備えています。

これは操作のためのIO-Link対応モジュール(IO-Linkマスタ)が必要です。

IO-Linkインターフェースは、センサー値およびパラメータへの直接アクセスを可能にし、動作中にセンサーのパラメータ設定の可能性を提供します。

さらに、通信はUSBアダプターケーブルでのポイント-to-ポイント接続により可能です。

IO-Linkについての詳細情報は、www.ifm.com/uk/io-link で確認できます。

8.2 センサー仕様情報

www.ifm.com/uk/io-link の概要テーブルにて、IO-Linkユニット設定に必要なセンサー値、診断情報およびパラメータに関する詳細情報のIODDを入手できます。

8.3 パラメータ設定ツール

www.ifm.com/uk/io-link にて、IO-Linkのハードウェアおよびソフトウェア(例:ifm LINERECORDER SENSOR ZGS210)に関する必要な情報を全て入手できます。

9 動作

▶ センサーが正常に動作するか確認してください。

▷ スイッチング出力が動作時に黄LEDが点灯します。
▷ ディスプレイに検出した距離値が表示されます。

9.1 電子ロック

不用意な設定変更を防ぐ為、センサーは電気的にロックすることができます。 初期設定:ロック解除状態

ロック

▶ 動作モードにあることを確認します。
▶ [+]と[-]ボタンを[Loc]と表示されるまで押し続けます。

▷ センサーはロックされます。

ロック解除

▶ [+]と[-]ボタンを[uLo]と表示されるまで押し続けます。

センサーはロック解除されます。

9.2 エラー表示

表示	考えられる原因	スイッチング出力
		[Hno]	[Hnc]
[++]	光の反射が強い例;鏡面耐からの反射	ON	OFF
[--]	光の反射が少ない、または検出体なし	OFF	ON
[nEA]	検出体測定範囲外 < 30 mm	ON	OFF
[FAr]	検出体測定範囲外 > 2500 mm	OFF	ON
[ERP]	妥当性エラー例;検出体の速度が速い	変化なし	変化なし
[SC]	スイッチング出力の短絡

10 メンテナンス、修理、廃棄

▶ センサーの前面レンズを汚れから保護してください。
▶ 清掃時、プラスチックレンズにダメージを与えますので、溶剤や薬液は使用しないでください。
▶ センサーを分解しないでください。

センサー内部にはお客様で交換可能な部品はありません。

▶ 使用済みのセンサーは産業用廃棄物として処理してください。

技術データ、その他情報については、下記も併せてご参照ください。 www.ifm.com/jp → データシート検索 お断り無く仕様等記載事項の変更をする事がありますのでご了承ください。
