BEDIENUNGSANLEITUNG OGH700 IFM

CE

Bedienungsanleitung

Reflexlichttaster mit

Hintergrundausblendung

OGH7xx

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

▷ Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

2 Sicherheitshinweise

Gemäß cULus

Vorsicht - Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen.

Sichtbares Laserlicht; LASER KLASSE 1.

EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014

Entspricht 21 CFR 1040.10 mit Ausnahme der Konformität mit IEC 60825-1 Ed. 3, wie in der Laser Notice No. 56 vom 8. Mai 2019 beschrieben.

Position des Produktlabels

Hinweisschild

3 Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite („range“) 20 ... 200 mm (bezogen auf weißes Papier 200 x 200 mm, 90 % Remission)

4 Montage

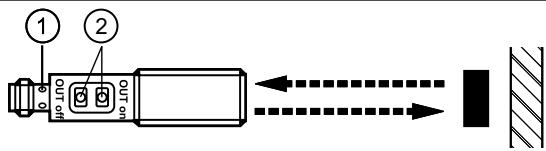

1: LED

2: Programmiertasten

▶ Den Reflexlichttaster auf das zu erfassende Objekt ausrichten.
▶ Mit Hilfe einer Montagehalterung befestigen.

Hinweis:

Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen.

▶ Bei anderen Bewegungsrichtungen vorher testen, ob eine sichere Schaltfunktion gewährleistet ist.

5 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
▶ Spannungsversorgung nach EN 50178 sicherstellen.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

DC PNP

Pin 1 = L + (10...36 V DC)

Pin 3 = L-

Pin 4 = Last (200 mA)

( Pin 2 = nicht belegt )

Pin 1 = L + (10...36 V DC)

Pin 3 = L-

Pin 4 = Last (200 mA)

( Pin 2 = nicht belegt )

6 Einstellungen

6.1 Gerät soll schalten, wenn das Objekt erkannt wird

1	▶ Das Objekt plazieren
	▶ [OUT on] 2 s drücken. ▷ Die Einstellung der Empfindlichkeit auf das Objekt wird vorgenommen. ▷ Die LED blinkt.
2	▶ Das Objekt entfernen
	▶ [OUT off] drücken. ▷ Die Einstellung der Empfindlichkeit ohne Objekt wird vorgenommen. ▷ Die LED verlischt. Die Programmierung ist abgeschlossen.

6.2 Gerät soll nicht schalten, wenn das Objekt erkannt wird

▶ Das Objekt (wie Abb. 1) plazieren und [OUT off] 2 s drücken.
▶ Das Objekt (wie Abb. 2) entfernen und [OUT on] drücken.

Die Einstellungen können auch zuerst ohne Objekt und dann mit Objekt durchgeführt werden.

6.3 Einstellen maximaler Empfindlichkeit

▶ Das Gerät so ausrichten, daß kein Licht reflektiert wird.

Gerät soll schalten wenn Objekt erkannt wird

▶ Erst [OUT on] dann [OUT off] drücken.

Gerät soll schalten wenn Objekt nicht erkannt wird

▶ Erst [OUT off] dann [OUT on] drücken.

6.4 Programmierung fehlgeschlagen

▷ Die LED blinkt schnell, 8 Hz.
• Meßwertdifferenz ist zu gering
• Max. Programmierzeit (15 min) überschritten.

6.5 Elektronisches Schloss

Tasten ver- oder entriegeln

▶ [OUT on] und [OUT off] 10 s gleichzeitig drücken.

▷ Die Quittierung erfolgt durch eine Umkehrung des LED-Zustandes.

7 Betrieb

▶ Prüfen, ob das Gerät sicher funktioniert.

▷ LED leuchtet wenn der Schaltausgang geschaltet ist.

8 Wartung, Instandsetzung und Entsorgung

▶ Die Frontscheibe des Geräts von Verschmutzungen freihalten.
▶ Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die den Kunststoff beschädigen könnten.
▶ Das Modulgehäuse nicht öffnen. Es befinden sich keine Komponenten im Inneren, die vom Benutzer selbst gewartet werden könnten.
