BEDIENUNGSANLEITUNG OGS701 IFM

CE

Bedienungsanleitung Einweglichtschranke

OGE7xx / OGS7xx

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

▷ Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

2 Sicherheitshinweise

Gemäß cULus

Vorsicht - Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen.

Sichtbares Laserlicht; LASER KLASSE 1.

EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014

Entspricht 21 CFR 1040.10 mit Ausnahme der Konformität mit IEC 60825-1 Ed. 3, wie in der Laser Notice No. 56 vom 8. Mai 2019 beschrieben.

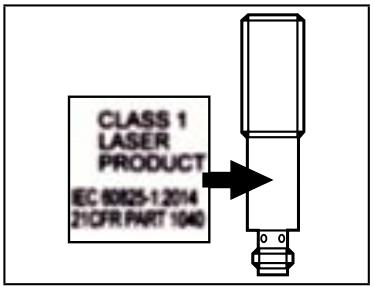

Position des Produktlabels

Hinweisschild

3 Bestimmungsgemäße Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite („range“): → www.ifm.com → Datenblatt-Suche → z. B. OGE700.

4 Montage

1: LED

▶ Empfänger (OGE7xx) mit Hilfe einer Montagehalterung befestigen.
▶ Sender (OGS7xx) auf den Empfänger ausrichten und ihn ebenso befestigen. Maximale Reichweite nur bei genauer Ausrichtung.

5 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
▶ Spannungsversorgung nach EN 50178 sicherstellen.

▶ Anlage spannungsfrei schalten.

▶ Gerät folgendermaßen anschließen:

Sender (OGS7xx) DC

Empfänger (OGE7xx) DC PNP

Pin 1 = L+ (10...36 V DC)
(Pin 2: nicht belegt)
Pin 3 = L-
(Pin 4: nicht belegt)

Pin 1 = L+ (10...36 V DC)

(Pin 2: nicht belegt)

Pin 3 = L-

Pin 4: Last (PNP, 200 mA)

6 Einstellungen

6.1 Gerät soll schalten, wenn das Objekt erkannt wird

1	▶ Das Objekt platzieren
	▶ [OUT on] drücken. ▷ Die LED blinkt.
2	▶ Das Objekt entfernen
	▶ [OUT off] drücken. ▷ Die LED verlischt. Die Programmierung ist abgeschlossen.

6.2 Gerät soll nicht schalten, wenn das Objekt erkannt wird

▶ Das Objekt (wie Abb. 1) platzieren und [OUT off] 2 s drücken.
▶ Das Objekt (wie Abb. 2) entfernen und [OUT on] drücken.

Die Einstellungen können auch zuerst ohne Objekt und dann mit Objekt durchgeführt werden.

6.3 Einstellen maximaler Empfindlichkeit

▶ Lichtstrahl unterbrechen.

Gerät soll schalten wenn Objekt erkannt wird

▶ Erst [OUT on] dann [OUT off] drücken.

Gerät soll schalten wenn Objekt nicht erkannt wird

▶ Erst [OUT off] dann [OUT on] drücken.

6.4 Programmierung ist fehlgeschlagen

▷ Die gelbe LED blinkt schnell (8 Hz).

• Messwertdifferenz ist zu gering.
  • Max. Programmierzeit (15 min) überschritten.

6.5 Elektronisches Schloss

Tasten ver- oder entriegeln

▶ 10 s lang gleichzeitig beide Tasten drücken.

▷ Die Quittierung erfolgt durch eine Umkehrung des LED-Zustandes.

7 Betrieb

▶ Prüfen, ob die Geräte sicher funktionieren.

▷ Sender: Die grüne LED leuchtet bei Betriebsbereitschaft.
▷ Empfänger: Die gelbe LED leuchtet, wenn der Ausgang geschaltet ist.

8 Wartung, Instandsetzung und Entsorgung

▶ Die Frontscheiben des Geräts von Verschmutzungen freihalten.
▶ Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die den Kunststoff beschädigen könnten.
▶ Das Modulgehäuse nicht öffnen. Es befinden sich keine Komponenten im Inneren, die vom Benutzer selbst gewartet werden könnten.
