| Type de produit | Module de sécurité AS-i |
| Marque | IFM |
| Modèle | AC505S |
| Dimensions (H x L x P) | 103 x 45 x 44,7 mm |
| Matériau du boîtier | PA (polyamide) |
| Indice de protection | IP 67 |
| Tension d'alimentation | 26,5...31,6 V DC |
| Consommation | ≤ 280 mA |
| Température ambiante | -25...+55 °C |
| Nombre d'entrées de sécurité | 2 (SI-1 et SI-2) |
| Sorties LED non sécurité | 2 (alarme O-1, O-2) |
| Fonctions principales | Détection d'états de commutation relatifs à la sécurité de contacts mécaniques ou électroniques ; transmission de table de code 8x4 bits via AS-i ; fonction de sécurité par contact normalement fermé (entrée hors tension = état de sécurité) |
| Classification sécurité | PL d / PL e, SIL CL 2 / SIL CL 3, cat. 3 / cat. 4 (selon exclusions de défaut) |
| Durée d'utilisation | 20 ans |
| PFH | 3,3 E-11 (1/h) |
| Alimentation capteurs | 24 V DC (18...30 V DC), 200 mA, protection court-circuit |
| Courant d'entrée | typ. 12 mA |
| Longueur max. câble vers contacts | ≤ 10 m |
| Raccordement | 2 prises M12 ; interface d'adressage ; câble plat AS-i (jaune) |
| Adressage | Par unité d'adressage AC1154 ; adresse libre 1-31 (livré avec 0) |
| Profil AS-i | S-7.B.0 |
| Homologations | CE, TÜV Rheinland, UL (cULus), AS-Interface (en préparation) |
| Entretien | Aucune maintenance nécessaire en fonctionnement correct ; effectuer un test annuel de la fonction de sécurité |
| Montage | Poser le câble plat AS-i dans l'embase ; respecter couples de serrage (0,6...0,8 Nm) ; obturer les prises inutilisées ; orientation du câble possible dans 3 directions |
FOIRE AUX QUESTIONS - AC505S IFM
Questions des utilisateurs sur AC505S IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice AC505S - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC505S de la marque IFM.
MODE D'EMPLOI AC505S IFM
Notice d'utilisation originale
Module de sécurité Classic
Line AS-Interface
AC505S
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.1.1 Symbole de sécurité sur l'appareil.... 3
1.2 Avertissements 3
2 Consignes de sécurité. 4
2.1 Exigences relatives à la sécurité de l'application.... 4
3 Transport, manutention et stockage 5
4 Fourniture 6
5 Usage prévu 7
6 Description de la fonction 8
7 Montage 9
7.1 Remarques sur le câblage 14
7.2 Démontage des connecteurs avec système anti-desserrage 15
8 Raccordement électrique 16
8.1 Contacts mécaniques 16
8.2 Contacts électroniques 17
9 Eléments de service et d'indication 18
9.1 Correction de défauts 18
10 Paramétrage.... 19
10.1 Adresser 19
11 Fonctionnement 20
11.1 Bits de données 20
11.2 Paramètres 21
11.3 Temps de réponse 21
12 Données techniques 22
13 Homologations / certificat 25
14 Entretien, réparation et élimination 26
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.1.1 Symbole de sécurité sur l'appareil
Symbole de sécurité sur l'appareil :
▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
2 Consignes de sécurité
• L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement. - Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
- Observer les documents applicables.
2.1 Exigences relatives à la sécurité de l'application
Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.
Respecter les obligations suivantes :
▶ Respecter l'EN 14119 pour les dispositifs de verrouillage associés à des protecteurs.
▶ Respecter les conditions d'utilisation spécifiées (→ Données techniques). L'utilisation de l'appareil près de fluides chimiques et biologiques n'est pas autorisée.
▶ En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.
Respecter les exigences des normes EN 60204 et EN 62026-2 lors de l'installation.
Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.
▶ Mettre l'appareil hors tension avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
▶ En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : Prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.
▶ Effectuer un test complet de bon fonctionnement après installation du système.
3 Transport, manutention et stockage
▶ Stocker l'appareil dans son emballage d'origine.
▶ Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
▶ Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil (→ Données techniques).
▶ En cas de retour, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
4 Fourniture
• 1 module de sécurité AS-i AC505S
• 1 notice d'utilisation originale AC505S
• 1 déclaration de conformité UE
Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.
5 Usage prévu
Le module de sécurité AS-i détecte des états de commutation relatifs à la sécurité des contacts mécaniques ou électroniques à une ou deux voies, tels que les boutons d'arrêt d'urgence, détecteurs de position, contacts de porte, etc.
Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité.
La fonction de sécurité de l'appareil est atteinte par la fonction normalement fermée (entrée hors tension = état de sécurité).
L'appareil peut être utilisé dans des applications jusqu'au niveau de performance e, catégorie 4 selon la norme ISO 13849-1 et SIL 3 selon la norme CEI 61508.
En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans un niveau de performance PL ou un niveau d'intégrité de sécurité SIL plus bas.
Application en tenant compte des données techniques :
• Environnements industriels
- Environnements humides
• Utilisation sans armoire électrique en intérieur
6 Description de la fonction
Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet comporte en règle générale des capteurs, des boîtiers de contrôle, des appareils de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés affiliées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'ils n'ont pas eux-mêmes conçue.
Le fabricant n'assume aucune responsabilité ni pour des recommandations données dans la description suivante ni pour les composants utilisés.
La description ci-dessous ne peut pas être invoquée pour faire valoir des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.
Toutes les informations contenues dans la description du logiciel de configuration, la notice d'utilisation originale du moniteur de sécurité AS-i et la notice d'utilisation de l'appareil doivent être respectées. Ces documents comportent toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du module de sécurité AS-i.
Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i pour armoire électrique, voir le chapitre Composants de contrôle du manuel sur le logiciel de configuration.
Obligation d'entretien
Il est absolument nécessaire d'effectuer au moins un test par an en demandant la fonction de sécurité.
▶ Tester les deux entrées indépendamment.
7 Montage
▶ Mettre l'installation hors tension avant le montage.
L'appareil est conçu de préférence pour le montage sur rail DIN.
Alternatives :
- Monter l'appareil directement via une platine de montage avec deux vis.
- Utiliser une platine de montage optionnelle qui remplace le rail DIN (Accessoires : www.ifm.com).
Fig. 1: Montage sur rail DIN
Fig. 2: Retrait de l'appareil du rail DIN
▶ Ouvrez l'appareil à l'aide d'un outil (par exemple un tournevis).
ATTENTION
Risque de blessure par des contacts vampires à arêtes vives dues au fonctionnement sur l'appareil ouvert.
▶ Une attention particulière lors du montage.

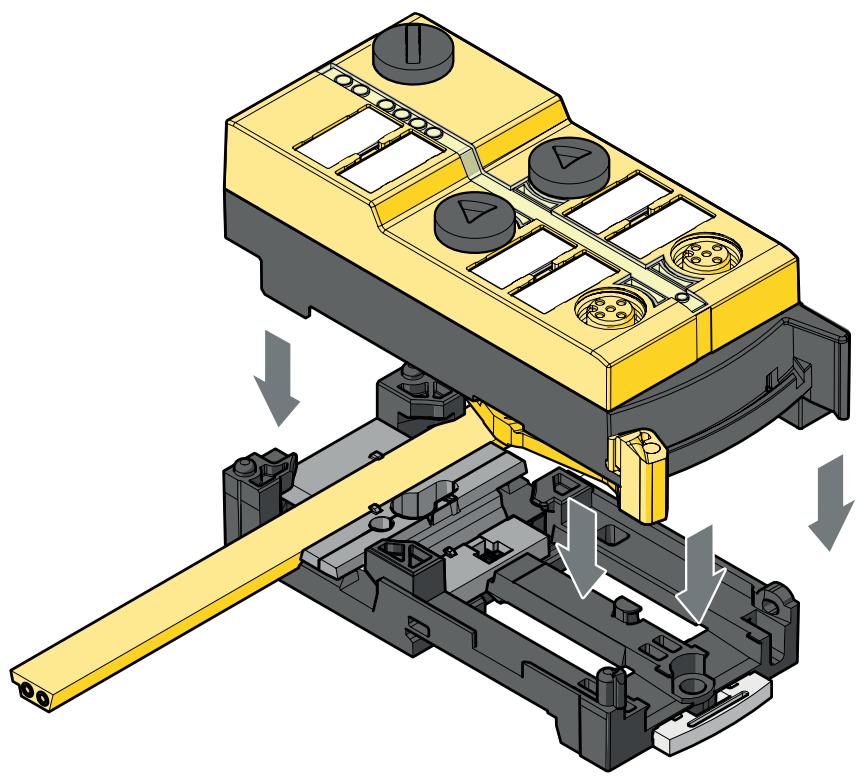

▶ Poser soigneusement le câble plat AS-i jaune dans le guide profilé.
▶ Monter la partie supérieure.
▶ Verrouiller l'appareil.

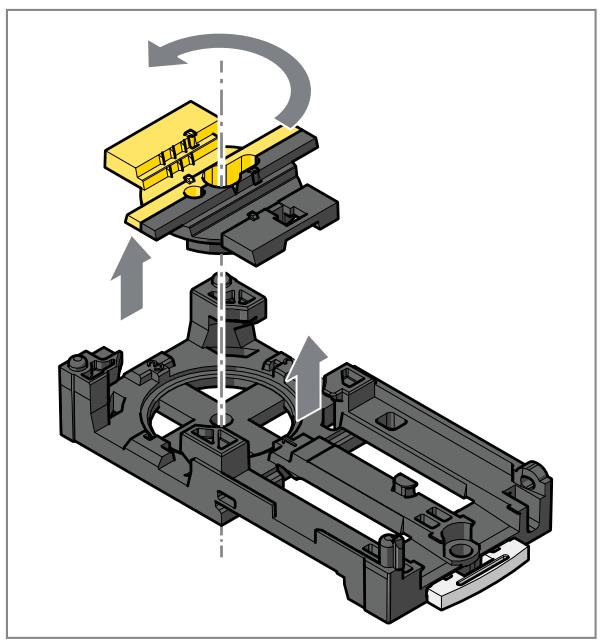

L'embase fournie permet l'orientation du câble plat dans trois directions. Poser le guide du câble plat en fonction de la direction souhaitée.

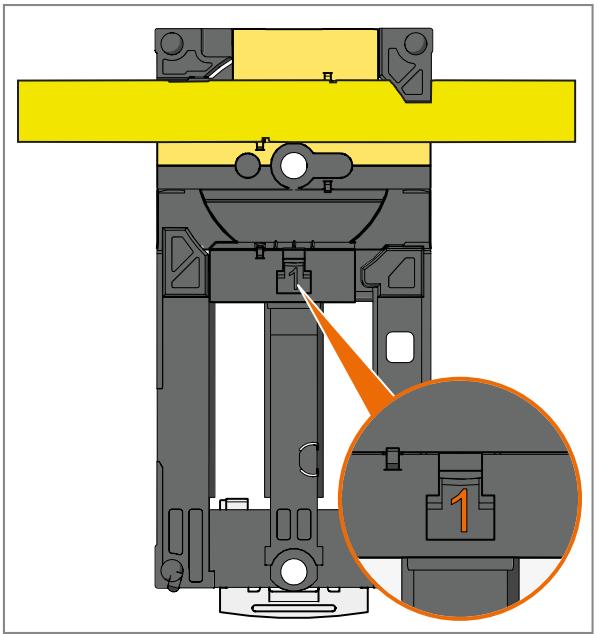

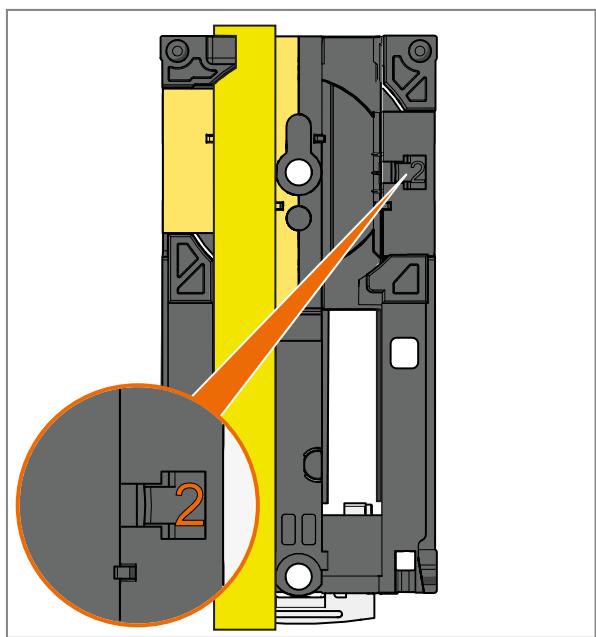

Réglages sur l'embase
▶ Sélectionner l'orientation souhaitée du câble plat - position 1, 2 ou 3.
Fig. 3: Etat de livraison
Réglages sur la partie supérieure
▶ Régler la position sélectionnée sur la partie supérieure.
▶ Tourner le triangle vers le chiffre correspondant (figures 1 et 2).
▶ Pour ce faire, utiliser un outil, par exemple un tournevis (figure 1), ou le guide du câble plat jaune-noir (figure 2).
②
▶ Poser le câble plat AS-i soigneusement, la longueur droite doit être d'environ 15 cm.
7.1 Remarques sur le câblage
Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.
▶ Utiliser des connecteurs avec contacts dorés.
▶ Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
▶ Respecter le codage des connecteurs lors du montage.
Si les prises sont dans l'appareil :
▶ Visser le connecteur mâle à 0,6 à 0,8 Nm.
▶ Obturer les prises non utilisées à l'aide d'un connecteur de shuntage (E7005S) ou d'un capuchon protecteur (E73004) en fonction de l'application. Couple de serrage : 0,6 à 0,8 Nm.
Fermer l'interface d'adressage avec le bouchon fourni. Couple 0,6 à 0,8 Nm.
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).
L'indice de protection IP de l'ensemble du système dépend des indices de protection des appareils individuels, des éléments de connexion utilisés et des bouchons correspondants.
Installer un joint d'étanchéité pour l'extrémité du câble plat si le module se trouve à l'extrémité du faisceau (à commander séparément).
INFORMATION IMPORTANTE
Pas d'indice de protection / pas de protection des contacts sans connecteurs / bouchons montés.
▷ Possibilité d'encrassement / d'humidité inadmissible.
▶ Avant le montage / en cas de remplacement de l'appareil, respecter le degré de pollution 2.
7.2 Démontage des connecteurs avec système anti-desserrage
▶ Presser le connecteur contre l'appareil et desserrer l'écrou simultanément.
8 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon TBTS, TBTP.
▶ Mettre l'installation hors tension.
▶ Le cas échéant, mettre hors tension les circuits de charge relais alimentés séparément.
Ne pas raccorder des entrées et des sorties à un potentiel externe.
Exigences relatives aux contacts de commutation
• Courant max. ≥ 1 A
• Courant de charge minimal < 7 mA
- Eléments de contact isolés galvaniquement
- Ouverture des contacts lorsque la fonction de sécurité est demandée
- Fonction de sécurité grâce à la manœuvre positive d'ouverture selon CEI/EN 60947-5-1 annexe K
Raccordement électrique - prise SI-1/2
| 5 1 24 3 | 1 (I+) | L+ |
| 2 (IN1 (p)) | IN DI (I-1 (p)) | |
| 3 (I-) | L- | |
| 4 (IN2 (n)) | INDI (I-2(n) ; ponté en interne avec la broche 1 de la prise SI-2) | |
| 5 | n.c. (non utilisé) |
Raccordement électrique - prise SI-2
 | 1 (IN2 (n)) | INDI (I-2(n) ; ponté en interne avec la broche 4 de la prise SI-1/2) |
| 2 (I-) | L- | |
| 3 | n.c. (non utilisé) | |
| 4 (I+) | L+ | |
| 5 | n.c. (non utilisé) | |
| Connecteur : 1 x M12 ; codage : A ; longueur de câble max. : 10 m | ||
8.1 Contacts mécaniques
Les contacts de commutation raccordables doivent être normalement fermés selon CEI/EN 60947-5-1 annexe K. Effectuer le raccordement de deux contacts de commutation forcés ou dépendants à la prise SI-1/2.
▶ Raccorder le premier contact de commutation SI-1(p) à la broche 1 et la broche 2.
▶ Raccorder le deuxième contact de commutation SI-2(n) à la broche 3 et la broche 4.
Le raccordement de deux contacts de commutation indépendants s'effectue à la prise SI-1/2 (broches 1 et 2) et à la prise SI-2 (broches 1 et 2). Un raccordement simultané du contact de commutation SI-2(n) aux prises SI-1/2 et SI-2 n'est pas permis.
8.2 Contacts électroniques
L'entrée de sécurité SI-1 (PNP) correspond à l'entrée numérique du type 2 de la norme EN 61131-2.
L'appareil supporte le raccordement de détecteurs électroniques de sécurité en fonctionnement 3 fils. La durée des impulsions de déclenchement de test des détecteurs électroniques ne doit pas dépasser 1 ms au maximum.
Dans le cas où un seul interrupteur monocanal doit être raccordé au module, celui-ci doit être raccordé à l'entrée SI-1(p). L'entrée secondaire SI-2(n) doit être pontée.
Utiliser le connecteur de shuntage (E7005S*) pour l'entrée SI-2 (* à commander séparément).
Aucune des broches de raccordement ne doit être raccordée à un potentiel externe parce qu'elles sont reliées galvaniquement au câble AS-i.
Le câblage influence le niveau de performance PL ou le niveau d'intégrité de sécurité SIL.
Les exigences pour le niveau de performance d selon EN ISO 13849-1 ou SIL 2 selon CEI 61508 sont respectées.
Le niveau de performance e selon EN ISO 13849-1 ou SIL 3 selon CEI 61508 peut être atteint si les contacts à surveiller sont raccordés au module de façon à ce que les courts-circuits entre deux fils puissent être exclus (y inclus éléments de commutation).
Ceci peut par exemple être atteint si les contacts à surveiller sont protégés contre des dommages extérieurs.

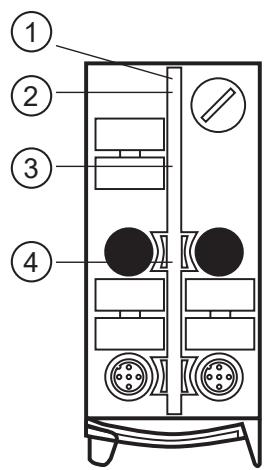

9 Eléments de service et d'indication
1 : Interface d'adressage
3 : LED
2 : 2 prises M12
4 : Etiquettes
9.1 Correction de défauts
Les LED du module de sécurité AS-i affichent les états de fonctionnement défectueux.
10 Paramétrage
10.1 Adresser
▶ Adresser le module via l'unité d'adressage AC1154.
Le module monté et câblé peut être adressé par un cordon d'adressage via l'interface d'adressage intégrée.
▶ Affecter une adresse libre entre 1 et 31.
A la livraison, l'adresse est 0.
11 Fonctionnement
▶ Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.
1 : LED PWR verte
3 : LED rouge O1, O2 LED alarme
2 : LED FAULT rouge
4 : LED jaunes, entrées
| Désignation LED | Etat LED | Couleur | Etat de fonctionnement |
| FAULT | Clignote | Rouge | Défaut de périphérie, par ex. surcharge ou court-circuit de l'ali-mentation des interrupteurs |
| Allumée | Rouge | Erreur de communication AS-i, l'esclave ne participe pas à l'échange « normal » de données, par exemple adresse d'es-clave 0 | |
| PWR | Allumée | Verte | Alimentation en tension OK |
| Eteinte | Verte | Aucune tension | |
| Alarme O1, O2 | Allumée | Rouge | Sortie alarme Etat logique des sorties LED alarme O1 et O2 |
| Entrée | Eteinte | Jaune | Contact de sécurité ouvert |
| Allumée | Jaune | Contact de sécurité fermé |
Les indications des LED ne fournissent pas des informations de sécurité.
La surcharge et le court-circuit de l'entrée / de la sortie sont signalisés au maître AS-i (à partir de la version 2.1) via le bit interne « défaut de périphérie » dans le registre d'états.
11.1 Bits de données
| Bit de donnée | D3 | D2 | D1 | D0 |
| Entrée | SI-2 | SI-2 | SI-1 | SI-1 |
| Sortie | - | - | LED alarme O-2 | LED alarme O-1 |
Les bits de sortie D0 et D1 influencent les LED rouges alarme en face avant (O-1, O-2) et peuvent être utilisés pour la signalisation directement sur le module.
| Voie d'entrée activée | Séquence de bits D3-D0 |
| SI-1 | XX00 |
| SI-2 | 00XX |
| SI- et SI-2 | 0000 |
| Aucun | XXXX |
| Sortie alarme activée | Séquence de bits D3-D0 |
| O-1 | XXX1 |
| O-2 | XX1X |
X = aléatoire
Les codes 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i.
Pour plus de détails sur l'effet des bits de données sur la séquence de transmission, consulter le manuel sur le logiciel de configuration voir le chapitre Composants de contrôle.
11.2 Paramètres
Ce module permet la lecture des paramètres actuels du module et indique lequel des 2 contacts de commutation raccordables a été ouvert lors de la demande de la fonction de sécurité.
Cependant, cette information de paramètre ne fait pas partie de la transmission AS-i de sécurité ; elle doit donc être considérée comme non sûre et ne doit en aucun cas être liée à des fonctions de sécurité ni être évaluée dans ce cadre.
Allocation des bits de paramètres
| Bit de paramètre | P0 | P1 | P2 | P3 |
| Prise contact de commutation | SI-1 | SI-2 | - | - |
Signification des états logiques P0 et P1
1 : Contact fermé
0 : Contact ouvert
11.3 Temps de réponse
Le temps de réponse du module de sécurité AS-i pour une demande de la fonction de sécurité est de max. 10 ms.
Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité et éventuellement relais ou contacteurs externes raccordés à la sortie du moniteur de sécurité).
12 Données techniques
AC505S
Module de sécurité Classic
Line AS-Interface avec technologie de montage rapide
Classic
Line 2SI 2LO
Application
| Version | montage sur rail |
| Application | AS-i Safety at Work |
Données électriques
| Tension d'alimentation | [V] | 26,5...31,6 DC; ("supply class 2" selon cULus) |
| Consommation max. via AS-i | [mA] | 280 |
| Chien de garde intégré | oui |
Entrées/sorties
| Nombre des entrées et sorties | Nombre des entrées TOR: 2 |
Entrées
| Nombre des entrées TOR | 2; (2 x entrée de sécurité) | |
| Technologie des entrées TOR | PNP/NPN | |
| Alimentation capteurs, entrées | AS-i | |
| Alimentation en tension | [V] | 18...30 |
| Courant max. total des entrées | [mA] | 200 |
| Courant d'entrée niveau haut | [mA] | 12 |
| Courant d'entrée niveau bas | [mA] | 12 |
| Détection court-circuit | oui | |
| Détection courts-circuits entre 2 conducteurs | oui | |
| Résistance courts-circuits | oui | |
AC505S
Module de sécurité Classic
Line AS-Interface avec technologie de montage rapide
Classic
Line 2SI 2LO
Sorties
| Sortie signal | LED: signalisation |
| Alimentation actionneurs par les sorties | AS-i |
Conditions d'utilisation
| Température ambiante | [°C] | -25...55 |
| Altitude max. au-dessus du niveau de la mer | [m] | 2000 |
| Indice de protection | IP 67 | |
| Degré de pollution | 2 |
Tests / homologations
| CEM | EN 62026-2 |
Classification de sécurité
| Conforme aux exigences | ISO 13849-1 catégorie 4, PL eIEC 61508 SIL 3 |
| Durée d'utilisation TM(Mission Time, indication supplémentaire) | 20 ans |
| PFH [1/h] | 1,3E-11 |
Classification AS-i
| Version AS-i | 2.11; 3.0 | |
| Adressage AS-i | Prise d'adressage | |
| Mode d'adressage étendu | non | |
| Profil maître AS-i | M3; M4 | |
| Profil AS-i | S-7. B.0 | |
| Configuration E/S AS-i | [hex] | 7 |
| Code ID AS-i | [hex] | B.0 |
| Certificat AS-i | 97101 | |
Données mécaniques
| Poids | [g] | 289,8 |
| Boîtier | rectangulaire | |
| Type de montage | câble plat AS-i à embrocher directement; Montage sur rail DIN; (TH35 (EN 60715)) | |
| Dimensions | [mm] | 103 x 45 x 44,7 |
| Matières | boîtier: PA; contacts vampires: CuSn6 nickelé et étamé |
Afficheurs / éléments de service
| Indication | fonctionnement | 1 x LED, vert |
| erreurs | 1 x LED, rouge | |
| état de commutation | 1 x LED, jaune | |
| alarme | 1 x LED, rouge |
Raccordement électrique
| Raccordement au module | Câbles plats |
Accessoires
| Fourniture | embase |
| Accessoires en option | Cordon d'adressage:, E70213 |
| Bouchon: M12, E73004 |
AC505S
Module de sécurité Classic
Line AS-Interface avec technologie de montage rapide
Classic
Line 2SI 2LO
Remarques
| Remarques | PL e, cat. 4, SIL 3 uniquement si les exclusions de défaut décrites dans le manuel sont appliquées |
| Unité d'emballage | 1 pièces |
Raccordement électrique
technologie de montage rapide pour câble plat AS-i: ; possibilité d'orientation dans trois directions
Raccordement électrique - Connecteur femelle SI-1/2
Connecteur: 1 x M12; codage: A; Longueur de câble max.: 10 m
| 1 (I+) | L+ | |
| 2 (IN1 (p)) | IN | DI (I-1 (p)) |
| 3 (I-) | L- | |
| 4 (IN2 (n)) | IN | DI (I-2(n); shunté en interne Connecteur femelle SI-2 broche 1) |
| 5 | n.c. |
Raccordement électrique - Connecteur femelle SI-2
Connecteur: 1 x M12; codage: A; Longueur de câble max.: 10 m
| 1 (IN2 (n)) | IN | DI (I-2(n); shunté en interne Connecteur femelle SI-1/2 broche 4) |
| 2 (I-) | L- | |
| 3 | n.c. | |
| 4 (I+) | L+ | |
| 5 | n.c. | |
| DI: entrée numérique; IN: entrée; n.c.: non utilisé | ||
13 Homologations / certificat
• Déclaration de conformité UE
- TÜV Rheinland
- AS-Interface
- UL (cULus)
Alimenter l'appareil à partir d'une source de classe 2 appropriée afin de respecter les exigences de classe d'alimentation conformément à la norme UL 508.
14 Entretien, réparation et élimination
En cas d'utilisation correcte, l'appareil est sans entretien.
▶ L'appareil ne doit être réparé que par le fabricant. Respecter les consignes de sécurité (→ Consignes de sécurité).
▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.1.1 SYMBOLE DE SÉCURITÉ SUR L'APPAREIL
- 1.2 AVERTISSEMENTS
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 EXIGENCES RELATIVES À LA SÉCURITÉ DE L'APPLICATION
- 3 TRANSPORT, MANUTENTION ET STOCKAGE
- 4 FOURNITURE
- 5 USAGE PRÉVU
- 6 DESCRIPTION DE LA FONCTION
- 7 MONTAGE
- 7.1 REMARQUES SUR LE CÂBLAGE
- 7.2 DÉMONTAGE DES CONNECTEURS AVEC SYSTÈME ANTI-DESSERRAGE
- 8 RACCORDEMENT ÉLECTRIQUE
- 8.1 CONTACTS MÉCANIQUES
- 8.2 CONTACTS ÉLECTRONIQUES
- 9 ELÉMENTS DE SERVICE ET D'INDICATION
- 9.1 CORRECTION DE DÉFAUTS
- 10 PARAMÉTRAGE
- 10.1 ADRESSER
- 11 FONCTIONNEMENT
- 11.1 BITS DE DONNÉES
- 11.2 PARAMÈTRES
- 11.3 TEMPS DE RÉPONSE
- 12 DONNÉES TECHNIQUES
- 13 HOMOLOGATIONS / CERTIFICAT
- 14 ENTRETIEN, RÉPARATION ET ÉLIMINATION
Marque : IFM
Modèle : AC505S
Catégorie : Capteur
