MANUAL DE USUARIO AC505S IFM

Manual de instrucciones original Módulo Classic
Line de seguridad AS-Interface

AC507S

Índice de contenidos

1 Advertencia preliminar 3

1.1 Símbolos utilizados.... 3

1.1.1 Símbolo de seguridad en el equipo.... 3

1.2 Advertencias.... 3

2 Indicaciones de seguridad. 4

2.1 Requisitos técnicos de seguridad para la aplicación 4

3 Transporte, manipulación y almacenamiento 5

4 Componentes incluidos.... 6

5 Uso previsto 7

6 Descripción de funcionamiento 8

7 Montaje....9

7.1 Indicaciones sobre el cableado.... 14

7.2 Desmontaje del conector con protección antivibraciones ..... 15

8 Conexión eléctrica.... 16

8.1 Asignación de pines 16

8.2 Tierra funcional.... 17

8.3 Ejemplos de cableado.... 17

8.4 Contactos electrónicos 18

9 Elementos de manejo e indicación ..... 20

9.1 Solución de errores.... 20

10 Parametrización 21

10.1 Direccionamiento 21

11 Funcionamiento 22

11.1 Bits de datos.... 22

11.2 Parámetros 23

11.3 Tiempos de reacción.... 24

12 Datos técnicos 25

13 Homologaciones / certificados 30

14 Mantenimiento, reparaciones, eliminación 31

1 Advertencia preliminar

Manual, datos técnicos, homologaciones, accesorios y más información a través del código QR en el equipo / en el embalaje o en documentation.ifm.com.

1.1 Símbolos utilizados

√ Requisito
Operación requerida
Reacción, resultado

[...] Referencia a teclas, botones o indicadores

→ Referencia cruzada

Nota importante

El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías

Información

Indicaciones complementarias

1.1.1 Símbolo de seguridad en el equipo

Símbolo de seguridad en el equipo:

▶ Para un funcionamiento seguro del equipo, observar el manual de instrucciones.

1.2 Advertencias

Las advertencias alertan de posibles daños personales y materiales. Esto permite una manipulación segura del producto. Las advertencias se clasifican de la siguiente manera:

ADVERTENCIA

Advertencia de daños personales graves

▷ Es posible que se produzcan lesiones graves o mortales si no se tiene en cuenta la advertencia.

PRECAUCIÓN

Advertencia de daños personales de leves a moderados

▷ Es posible que se produzcan lesiones de leves a moderadas si no se tiene en cuenta la advertencia.

ATENCIÓN

Advertencia de daños materiales

▷ Es posible que se produzcan daños materiales si no se tiene en cuenta la advertencia.

2 Indicaciones de seguridad

- El equipo descrito está integrado como subcomponente en un sistema.

• La seguridad de este sistema es responsabilidad del instalador.

• El instalador del sistema está obligado a realizar una evaluación de riesgos, así como a crear y adjuntar una documentación de acuerdo con los requisitos legales y normativos para el operador y el usuario del sistema. Esta debe contener toda la información e indicaciones de seguridad necesarias para el operador, el usuario y, dado el caso, el personal de mantenimiento autorizado por el instalador del sistema.

• Léase este documento antes de la puesta en marcha del producto y consérvese durante el tiempo que se siga utilizando.

• El producto debe ser apto para las aplicaciones y condiciones ambientales correspondientes sin ningún tipo de restricción.
• Utilizar el producto solamente para el fin previsto (→ Uso previsto).
• El incumplimiento de las indicaciones de utilización o de los datos técnicos puede provocar daños personales y/o materiales.
• El fabricante no asume ninguna responsabilidad ni garantía derivada de manipulaciones en el producto o de un uso incorrecto por parte del operario.
• El montaje, la conexión eléctrica, la puesta en marcha, el manejo y el mantenimiento del producto solo pueden ser llevados a cabo por personal cualificado y autorizado por el responsable de la instalación.
• Proteger de forma segura los equipos y cables contra daños.
• Sustituir los equipos dañados, ya que, de lo contrario, la seguridad y los datos técnicos se verán afectados.
• Tener en cuenta otros documentos válidos.

2.1 Requisitos técnicos de seguridad para la aplicación

Los requisitos técnicos de seguridad de cada aplicación deben coincidir con los requisitos establecidos en estas instrucciones.

Las siguientes disposiciones deben ser respetadas:

▶ En caso de dispositivos de enclavamiento asociados a resguardos, se debe observar la norma EN 14119.
▶ Se deben cumplir las condiciones de utilización especificadas (→ Datos técnicos). No está permitido utilizar el equipo cerca de fluidos químicos y biológicos.
▶ En caso de fallos en el interior del equipo que ocasionen la activación del estado definido como seguro: se deben tomar medidas para mantener dicho estado seguro mientras siga funcionando el conjunto del sistema de control.

Durante la instalación se deben cumplir los requisitos de las normas EN 60204 y EN 62026-2.

Si se utiliza una red AS-i para controlar una máquina con movimientos potencialmente peligrosos y se aplica la norma EN 60204-1, también debe instalarse un dispositivo especial de control del aislamiento.

▶ Antes de comenzar cualquier operación, desconectar la tensión externa del equipo. ▶ En caso necesario, desconectar también los circuitos de carga con relé alimentados independientemente.
▶ En caso de fallos en el interior del equipo que ocasionen la activación del estado definido como seguro: se deben tomar las medidas necesarias para mantener el estado seguro mientras siga en funcionamiento el sistema de control completo.
▶ Tras la instalación del sistema se debe llevar a cabo una completa comprobación de funcionamiento.

3 Transporte, manipulación y almacenamiento

▶ Guardar el equipo en su embalaje original.
▶ Si se vuelve a guardar el equipo, utilizar el embalaje original.
▶ En caso contrario, colocar un conector o una tapa protectora en las conexiones que no se utilicen y embalar el equipo de forma adecuada.
▶ Durante el almacenamiento, respetar las condiciones ambientales admisibles para el equipo (→ Datos técnicos).
▶ En caso de devolución, asegurarse de que el equipo está libre de suciedad y en particular, de sustancias peligrosas y tóxicas.

4 Componentes incluidos

• 1 módulo AS-i de seguridad AC507S
• 1 ejemplar del manual de instrucciones original AC507S
• 1 declaración de conformidad UE

En caso de que uno de los componentes citados falte o esté dañado, póngase en contacto con una de las filiales de ifm.

5 Uso previsto

El módulo AS-i de seguridad detecta estados de conmutación relevantes para la seguridad de un equipo de protección electrosensible (EPES) con dos salidas de conmutación de estado sólido con autocomprobación (OSSD), por ejemplo, detectores inductivos de seguridad, cortinas o barreras fotoeléctricas de seguridad.

Con este fin, el sistema AS-i transmite una tabla de códigos de 8 × 4 bits que es evaluada por el monitor de seguridad.

La función de seguridad del equipo se consigue mediante el principio de corriente de reposo (entrada sin corriente = estado seguro).

El equipo se puede utilizar en aplicaciones hasta el Performance Level e, categoría 4 según ISO 13849-1 y SIL 3 según IEC 61508.

Dependiendo de la elección de los componentes de seguridad utilizados, también se puede realizar la clasificación del conjunto del sistema de seguridad en un Performance Level PL o en un nivel de integridad de seguridad SIL CL más bajo.

Campo de aplicación según los datos técnicos:

• Entorno industrial
• Entorno húmedo
• Uso en interiores sin armario de distribución

6 Descripción de funcionamiento

Los productos descritos en este documento han sido desarrollados como elementos que forman parte de una instalación completa o máquina, con el fin de aplicar funciones orientadas a la seguridad. Un sistema completo orientado a la seguridad contiene por regla general sensores, unidades de evaluación, dispositivos de aviso y conceptos para una desconexión segura. El fabricante de una instalación o máquina es responsable de garantizar un funcionamiento correcto completo. El fabricante del módulo AS-i de seguridad, así como sus sucursales y sociedades de participación, no están capacitados para garantizar todas las características de una instalación completa o máquina que no haya sido concebida por ellos mismos.

El fabricante tampoco asume ninguna responsabilidad respecto a recomendaciones dadas o establecidas en la siguiente descripción.

Sobre la base de la siguiente descripción no se pueden alegar nuevos derechos de garantía o de responsabilidad que excedan los límites de las condiciones generales de entrega.

Debe observarse toda la información incluida en la descripción del software de configuración, el manual de instrucciones original del monitor de seguridad AS-i y el manual de instrucciones original del equipo. Dichos documentos incluyen todas las indicaciones necesarias sobre instalación, configuración, funcionamiento y mantenimiento del módulo AS-i de seguridad.

Las correspondientes funciones de seguridad configurables del módulo AS-i de seguridad para armarios de control se pueden consultar en el capítulo "Componentes de control" del manual del software de configuración.

Requisitos de mantenimiento

Le recordamos que se debe realizar al menos un test cada año mediante la activación de la función de seguridad.

▶ Comprobar ambas entradas por separado.

7 Montaje

▶ Desconectar la tensión de alimentación antes del montaje.

El equipo está diseñado preferentemente para el montaje en carril DIN.

Alternativas:

• Montar el equipo directamente sobre la placa de montaje con dos tornillos.
• Utilizar una placa de montaje opcional que sustituya a un carril DIN (Accesorios: www.ifm.com).

Fig. 1: Montaje sobre carril DIN

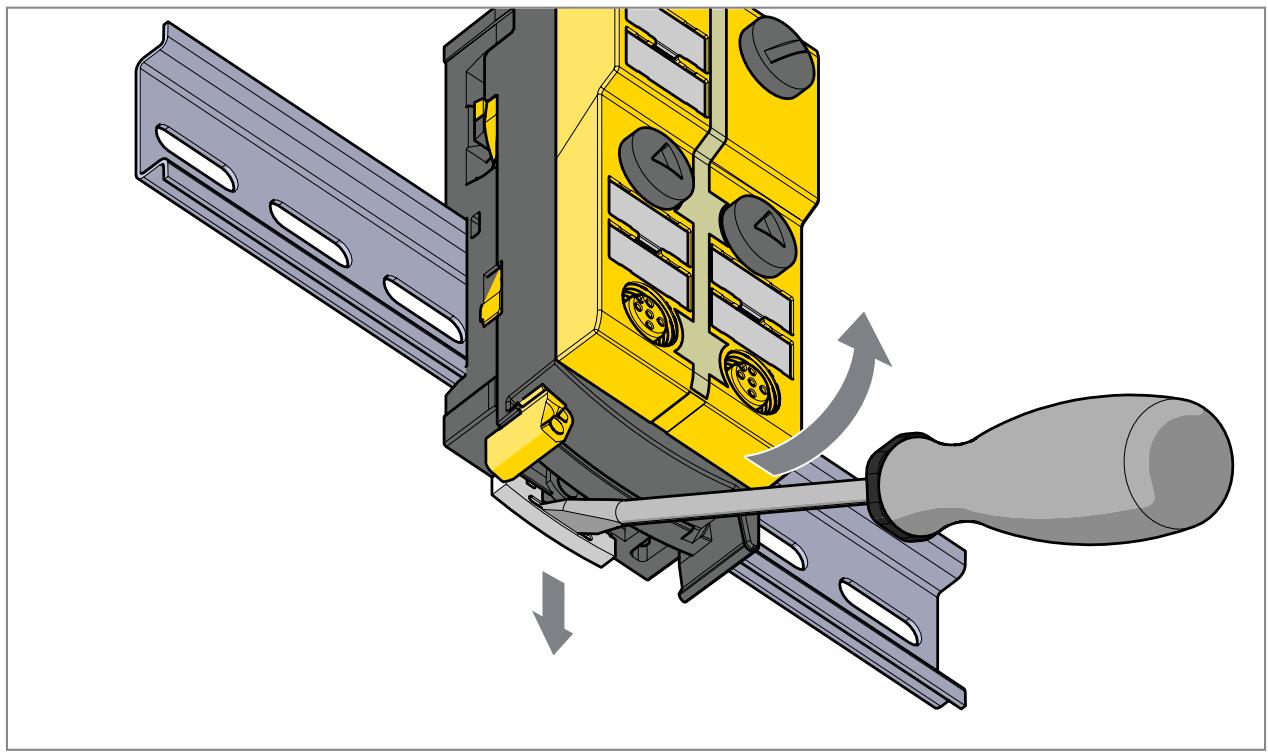

Fig. 2: Desmontaje del carril DIN

▶ Abrir el equipo con una herramienta (por ejemplo, un destornillador).

PRECAUCIÓN

Riesgo de lesiones con el equipo abierto debido a contactos perforados con bordes afilados a consecuencia del uso.

▶ Tener especial cuidado durante el montaje.

▶ Colocar cuidadosamente el cable plano AS-i amarillo en la ranura perfilada.

▶ Montar el módulo superior.

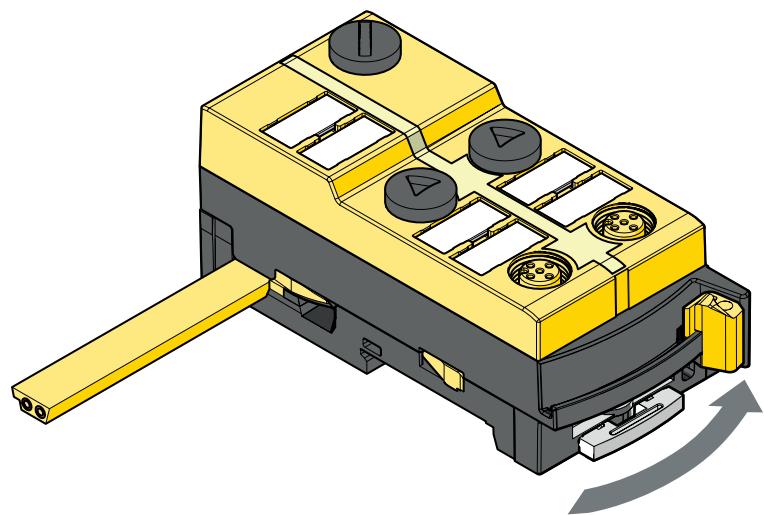

▶ Bloquear el equipo.

El zócalo incluido permite la orientación del cable plano en tres sentidos. Colocar la guía del cable plano en función del sentido de montaje deseado.

Ajustes en el zócalo

▶ Seleccionar la orientación deseada del cable plano: posición 1, 2 o 3.

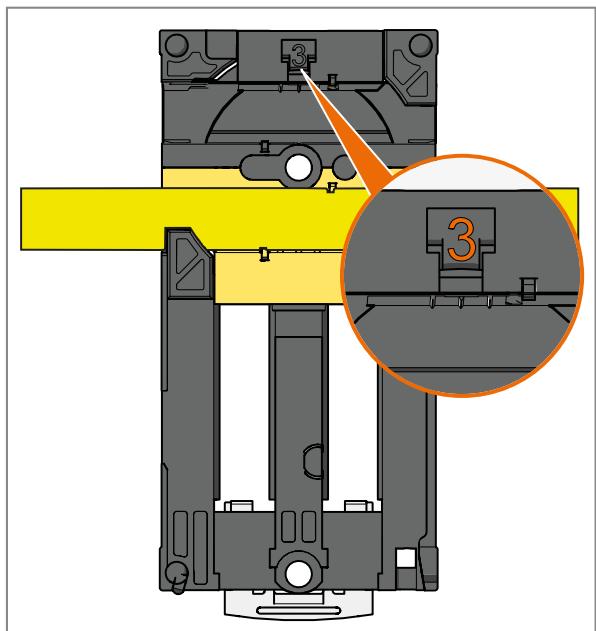

Fig. 3: Estado de fábrica

Ajustes en el módulo superior

▶ Ajustar la posición seleccionada en el módulo superior.
▶ Girar el triángulo hasta el número correspondiente (imágenes 1 y 2).

▶ Para ello, utilizar una herramienta, por ejemplo, un destornillador (imagen 1) o la guía de cable plano amarilla y negra (imagen 2).

▶ Colocar cuidadosamente el cable plano AS-i. El tramo recto del cable plano debe tener aprox. 15 cm.

7.1 Indicaciones sobre el cableado

Las conexiones roscadas del equipo cumplen la norma para conectores M12. Para cumplir con el grado de protección especificado, únicamente se pueden utilizar cables que cumplan esta norma. En el caso de cables de fabricación propia, el fabricante del sistema será el responsable del grado de protección.

▶ Usar conectores con contactos dorados.
▶ Durante el montaje, colocar conectores en vertical para que la tuerca no dañe la rosca.
▶ Tener en cuenta la codificación de los conectores durante el montaje.

Si hay tomas en el equipo:

▶ Atornillar los conectores de cable con un par de 0,6...0,8 Nm.

▶ Cubrir las conexiones sin ocupar con tapas de protección. Par de apriete: 0,6...0,8 Nm
Cerrar la interfaz de direccionamiento con el tapón de protección incluido. Par de apriete: 0,6...0,8 Nm.
▶ Equipar todos los cables salientes con un dispositivo de descarga de tracción a 200 mm como máximo. Tener en cuenta el radio de curvatura mínimo de los cables (→ especificaciones del fabricante del cable).

El grado de protección IP de todo el sistema depende de los grados de protección de cada equipo, de los elementos de conexión utilizados y de los tapones de protección correspondientes.

Montar una terminación para cable plano si el módulo se encuentra al final del ramal de cables (opcional, debe pedirse por separado).

ATENCIÓN

Sin grado de protección / los contactos no están protegidos si no se han montado conectores / tapones de cierre.

▷ Posible suciedad / humedad no permitida.
▶ Respetar el grado de contaminación 2 antes del montaje / al sustituir el equipo.

7.2 Desmontaje del conector con protección antivibraciones

▶ Presionar el conector contra el equipo y, al mismo tiempo, aflojar la tuerca.

8 Conexión eléctrica

El equipo solo puede ser instalado por técnicos electricistas.

Observar las normativas nacionales e internacionales para el establecimiento de instalaciones electrotécnicas.

Suministro de tensión según MBTS y MBTP.

▶ Desconectar la tensión de alimentación.
En caso necesario, desconectar los circuitos de carga con relé alimentados independientemente.

No conectar las entradas y salidas a potencial externo.

8.1 Asignación de pines

	Toma M12 1 (receptor)	Pin
	Alimentación + 24 V	1
	OSSD2	2
	Alimentación 0 V	3
	OSSD1	4
	FE	5

	Toma M12 2	Pin
	n.c. (no utilizado)	1
	O-4	2
	Alimentación 0 V	3
	O-3	4
	n.c. (no utilizado)	5

	Toma M12 3 (emisor)	Pin
	Alimentación + 24 V	1
	0 V	2
	Alimentación 0 V	3
	Alimentación +24 V Test	4
	FE	5

	Toma M12 4	Pin
	n.c. (no utilizado)	1
	n.c. (no utilizado)	2
	Alimentación 0 V	3
	O-4	4
	n.c. (no utilizado)	5

El módulo ofrece la posibilidad de configurar el ancho de la zona protegida del equipo de protección electrosensible (EPES) con el "alcance alto" a través de la conexión de pines en la toma "transmisor".

La señal de configuración en el módulo AS-i para el ajuste del ancho de la zona protegida no es de seguridad.

En caso de que se desee el ancho de la zona protegida con "alcance bajo", este se puede configurar con el cable adaptador disponible opcionalmente (EY3092).

Los receptores EPES tienen, por regla general, un conector M12 de 8 polos.

Para la adaptación a una toma M12 de 5 polos, utilizar un cable adaptador. El cable adaptador disponible opcionalmente (EY3090) está diseñado para el "Funcionamiento automático" del EPES.

8.2 Tierra funcional

	Funciones y campos de aplicación de la puesta a tierra funcional
	La puesta a tierra funcional garantiza una mejora de la compatibilidad electromagnética Derivación de corrientes parásitas Establecimiento de un potencial de referencia común Conexión de las mallas de apantallamiento a este potencial

8.3 Ejemplos de cableado

Conexión de barreras o cortinas fotoeléctricas

1: Toma 3

3: Emisor

2: Toma 1

4: Receptor

Conexión de un escáner láser

1: Toma 3

2: Toma 1

3: Escáner láser

Conexión de un detector inductivo de seguridad

1: Toma 3

2: Toma 1

3: Detector inductivo de seguridad

8.4 Contactos electrónicos

Las entradas de seguridad se corresponden con las entradas digitales del tipo 2 de la norma EN 61131-2.

La conexión de contactos de conmutación electrónicos se lleva a cabo en la toma SI-1/2.

El equipo admite la conexión de detectores electrónicos de seguridad con 2 salidas OSSD. La duración de los impulsos de prueba de desconexión de detectores electrónicos puede ser como máximo de 1 ms.

Entre el LED externo y el contacto normalmente cerrado debe garantizarse una separación segura.
En el software de configuración del monitor de seguridad, los componentes de control se pueden utilizar de forma forzada con dos canales, dependiente con dos canales y dependiente con dos canales y filtrado.
Ninguno de los pines de conexión debe conectarse a un potencial externo, ya que están conectados galvánicamente con el cable AS-i.

El cableado influye en el Performance Level PL y en el nivel de integridad de seguridad SIL CL alcanzables.

Se cumplen los requisitos del Performance Level d según ISO 13849-1 o SIL 2 según IEC 61508.

Se puede alcanzar el Performance Level e según ISO 13849-1 o SIL 3 según IEC 61508 si las dos salidas del resguardo de seguridad disponen de una detección de cortocircuitos de cables.

En caso de que el resguardo de seguridad no posea esta capacidad, el cableado de los contactos que deben supervisarse en el módulo debe realizarse de manera que se excluyan los cortocircuitos entre hilos (véase ISO 13849-2).

9 Elementos de manejo e indicación

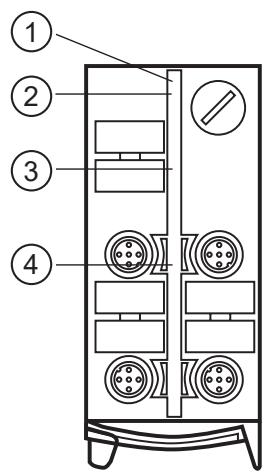

1: Interfaz de direccionamiento

3: Indicadores LED

5: Transmisor

2: 4 tomas M12

4: Etiquetas

9.1 Solución de errores

Los LED del módulo AS-i de seguridad indican estados de funcionamiento erróneos.

10 Parametrización

10.1 Direccionamiento

▶ Direccionar el módulo a través de la unidad de direccionamiento AC1154.

El módulo se puede direccionar con la interfaz de direccionamiento integrada y el cable de direccionamiento cuando ya esté montado y cableado.

▶ Asignar una dirección libre entre 1 y 31.

La dirección por defecto es 0.

11 Funcionamiento

▶ Evitar la acumulación de suciedad y polvo en el módulo y zócalo para que así no se vea afectado el mecanismo de cierre.

1: LED verde PWR

2: LED rojo FAULT

3: LED de salida O1... O4

4: LED amarillos entradas

LED rojo O1, O2 LED de alarma

LED amarillo O3, O4 salida de señal

Designación LED	Estado LED	Color	Estado de funcionamiento
FAULT	Parpadea	Rojo	Fallo de periférico, p. ej. sobrecarga / cortocircuito en la alimentación del sensor
	Encendido	Rojo	Error de comunicación AS-i, el esclavo no participa en el intercambio "normal" de datos, p. ej. dirección del esclavo 0
PWR	Apagado	Verde	Sin tensión
	Encendido	Verde	Suministro de tensión OK
Alarma O1, O2	Encendido	Rojo	Salida de alarma Estado lógico de las salidas LED de alarma O1 y O2
Salida de señal O3, O4	Encendido	Amarillo	Salida de señal Estado lógico de las salidas de señal O3 y O4
Entrada	Apagado	Amarillo	Contacto de seguridad abierto
	Encendido	Amarillo	Contacto de seguridad cerrado

Los indicadores LED no proporcionan información de seguridad.

La sobrecarga y el cortocircuito de la entrada y la salida se señalan al maestro AS-i (a partir de la versión 2.1) mediante el indicador "Periphery Fault" en el registro de estado.

11.1 Bits de datos

Bit de datos	D3	D2	D1	D0
Entrada	SI-2	SI-2	SI-1	SI-1
Salida	Salida O-4	Salida O-3	LED de alarma O-2	LED de alarma O-1

Los bits de salida D0... D3 están previstos para fines de señalización. Los bits D0 y D1 tienen efecto sobre los LED frontales rojos de alarma (O-1, O-2) y se pueden utilizar directamente en el módulo con fines de señalización.

Los bits D2 y D3 tienen efecto sobre las salidas O-3 y O-4 y se pueden utilizar para indicadores LED de alarma externos, p. ej. en módulos para muting.

ADVERTENCIA

Entre el circuito del contacto normalmente cerrado de seguridad y las conexiones del LED de alarma externo debe garantizarse una separación segura.

▷ Respetar todas las indicaciones de montaje y manejo descritas en estas instrucciones.
El equipo solo puede utilizarse en las condiciones de uso especificadas y dentro del uso previsto.

Canal de entrada activado	Secuencia de bits D3-D0
SI-1	XX00
SI-2	00XX
SI-1 y SI-2	0000
Ninguno	XXXX

Salida de alarma activada	Secuencia de bits D3-D0
O-1	XXX1
O-2	XX1X

Canal de salida activado	Secuencia de bits D3-D0
O-3	X1XX
O-4	1XXX

X = aleatorio

Las palabras de código 0000, XX00 y 00XX provocan que el monitor de seguridad AS-i lleve a la instalación a un estado seguro.

Para más información acerca del efecto de los bits de datos correspondientes en la secuencia de transmisión, consultar el manual del software de configuración ASIMON (véase el capítulo "Componentes de control").

11.2 Parámetros

El módulo permite la lectura de los parámetros actuales del módulo e indica cuál de los dos contactos de conmutación conectados se ha abierto al solicitar la función de seguridad.

Esta información de parámetros no forma parte de la transmisión segura de AS-i y no debe considerarse una transmisión de datos segura.

En ningún caso debe vincularse a funciones de seguridad ni evaluarse con fines de seguridad.

Asignación de los bits de parámetros

Bit de parámetro	P0	P1	P2	P3
Toma para el contacto de conmutación	SI-1	SI-2	No utilizado	No utilizado

Significado de los estados lógicos P0... P3

1: Contacto cerrado
0: Contacto abierto

11.3 Tiempos de reacción

El tiempo de reacción del módulo AS-i de seguridad tras una demanda de seguridad es de como máximo 10 ms. Para calcular el tiempo de reacción del conjunto del sistema se deben sumar los tiempos de reacción de los otros componentes (contactos mecánicos, monitor de seguridad y, dado el caso, los relés o contactores externos conectados a la salida del monitor de seguridad).

12 Datos técnicos

AC507S

Módulo Classic
Line de seguridad AS-Interface con técnica de montaje rápido

ClassicL 2SI 2DOT 2LO OSSD

Campo de aplicación

Versión	carcasa para montaje en carril DIN
Aplicación	AS-i Safety at Work

Datos eléctricos

Tensión de alimentación	[V]	26,5...31,6 DC; ("supply class 2" según cULus)
Consumo de corriente máx. de AS-i	[mA]	280
Clase de protección		III
Protección contra inversiones de polaridad		sí; (AS-i)
Resistente a inversiones de polaridad		sí
Corriente máxima por módulo / punto de conexión	[A]	0,2
Perro guardián integrado		sí

Entradas/salidas

Número de entradas y salidas

Número de entradas digitales: 2; Número de salidas digitales: 2

Entradas

Número de entradas digitales	2; (2 x entrada de seguridad)
Conexionado de las entradas digitales	PNP
Alimentación del sensor en las entradas	AS-i
Alimentación de tensión [V]	19,2...30

AC507S

Módulo Classic
Line de seguridad AS-Interface con técnica de montaje rápido

ClassicL 2SI 2DOT 2LO OSSD

Corriente máxima total de las entradas	[mA]	200
Limitación de corriente de entrada	[mA]	8
Corriente de entrada alta	[mA]	>6
Corriente de entrada baja	[mA]	<2
Punto de conmutación alto	[V]	>11
Punto de conmutación bajo	[V]	<5
Resistencia a sobrecargas de las entradas digitales		sí
Detección de cortocircuitos		sí
Detección de cortocircuitos de cables		no
Protección contra cortocircuitos		sí

Salidas

Señal de salida		señal de conmutación
Número de salidas digitales		2
Rango de tensión DC	[V]	18...28,8; (AS-i)
Corriente máxima por cada salida	[mA]	50
Protección contra cortocircuitos		sí
Protección contra cortocircuitos		sí
Resistente a sobrecargas		sí
Separación galvánica		no
Alimentación de los actuadores en las salidas		AS-i

Condiciones ambientales

Temperatura ambiente	[°C]	-25...55
Nota sobre la temperatura ambiente		con las salidas conmutadas: -25...40 °C
Humedad relativa del aire máx.	[%]	95
Altura máx. sobre el nivel del mar	[m]	2000
Grado de protección		IP 67
Grado de suciedad		2

Homologaciones / pruebas

CEM	EN 62026-2
	EN 61326-3-1
Resistencia a choques	EN 60068-2-27
Resistencia a vibraciones	EN 60068-2-6

Parámetros de seguridad

Cumple con los requisitos	ISO 13849-1 categoría 4, PL e
	IEC 61508 SIL 3
Vida útil TM (indicación adicional)	20 años

AC507S

Módulo Classic
Line de seguridad AS-Interface con técnica de montaje rápido

ClassicL 2SI 2DOT 2LO OSSD

PFH [1/h]		2,33E-11
Parámetros AS-i
Versión AS-i		2.11; 3.0
Direcciónamiento AS-i		toma de direccionamiento
Modo de direccionamiento ampliado		no
Perfil maestro AS-i		M3; M4
Perfil AS-i		S-7. B. E
Configuración de E/S AS-i [hex]		7
Código ID AS-i [hex]		B. E
Certificado AS-i		126301
Asignación de bits de datos		bit de datos	D0	D1	D2	D3
		asignación	O1	O2	O3	O4
Datos mecánicos
Peso [g]		294,5
Carcasa		rectangular
Tipo de montaje		conexión directa a cable plano AS-i; montaje en carril DIN; (TH35 (EN 60715))
Dimensiones [mm]		103 x 45 x 44,7
Materiales		Carcasa: PA; contactos vampiro: CuSn6 niquelado y estañado
Indicaciones / elementos de mando
Indicación		Disponibilidad		1 x LED, verde
		errores		1 x LED, rojo
		Estado de conmutación		1 x LED, amarillo
		alarma		1 x LED, rojo
Conexión eléctrica
Conexión del módulo		Cables planos
Accesorios
Componentes incluidos		zócalo
Accesorios (opcionales)		Cable de direccionamiento:, E70213
		Tapón de protección: M12, E73004
Notas
Notas		PL e, cat. 4, SIL 3 solamente si se utilizan las exclusiones de errores descritas en el manual
Cantidad por pack		1 unid.

AC507S

Módulo Classic
Line de seguridad AS-Interface con técnica de montaje rápido

ClassicL 2SI 2DOT 2LO OSSD

Conexión eléctrica

técnica de montaje rápido para cable plano AS-i: ; orientación posible en tres sentidos

Conexión eléctrica - O-3/4

Conector: 1 x M12; codificación: A; Longitud máx. del cable: 10 m

1	n.c.
2		O-4
3 (I-)	L-
4		O-3
5	n.c.

Conexión eléctrica - O-4

Conector: 1 x M12; codificación: A; Longitud máx. del cable: 10 m

1	n.c.
2	n.c.
3 (I-)	L-
4		O-4
5	n.c.

Conexión eléctrica - SI-1/2

Conector: 1 x M12; codificación: A; Longitud máx. del cable: 10 m

1 (I+)	L+
2		SI-2
3 (I-)	L-
4		SI-1
5		FE

AC507S

Módulo Classic
Line de seguridad AS-Interface con técnica de montaje rápido

ClassicL 2SI 2DOT 2LO OSSD

Conexión eléctrica - Trans

Conector: 1 x M12; codificación: A; Longitud máx. del cable: 10 m

1 (I+) L+

2 (I-) L-

3 (I-) L-

4 (I+) L+

5 FE

FE: tierra funcional; n.c.: no utilizado

13 Homologaciones / certificados

• Declaración de conformidad UE
• TÜV Rheinland
• AS-Interface
• UL (cULus)

Alimentar el equipo desde una fuente adecuada de clase 2 para cumplir los requisitos de Supply Class conforme a UL 508.

14 Mantenimiento, reparaciones, eliminación

Si el funcionamiento es correcto, el equipo no requiere mantenimiento.

▶ El equipo solo debe ser reparado por el fabricante. Observar las indicaciones de seguridad (→ Indicaciones de seguridad).
▶ Eliminar el equipo tras su uso respetando el medio ambiente y según las normativas nacionales en vigor.
