GEBRUIKSAANWIJZING AC505S IFM

Originele gebruiksaanwijzing

Veiligheid gerelateerde AS-interfacemodule

CLASSicLine

AC505S

Inhoudsopgave

1 Inleiding 3

1.1 Gebruikte symbolen 3
1.1.1 Beveiligingssymbool op het apparaat 3
1.2 Waarschuwingen 3

2 Veiligheidsaanwijzingen 4

2.1 Veiligheidstechnische eisen aan de applicatie.... 4

3 Transport, behandeling en opslag 5
4 Leveringsomvang 6
5 Gebruik volgens de voorschriften 7
6 Functiebeschrijving 8
7 Montage 9

7.1 Bekabelingsaanwijzingen 14
7.2 Connectoren met zaagtandbeveiliging demonteren 15

8 Elektrische aansluiting 16

8.1 Mechanische contacten 16
8.2 Elektronische contacten 17

9 Bedienings- en weergave-elementen 18

9.1 Storing verhelpen 18

10 Parametrering.... 19

10.1 Adresseren 19

11 Bedrijf 20

11.1 Databits....20
11.2 Parameters 21
11.3 Reactietijden 21

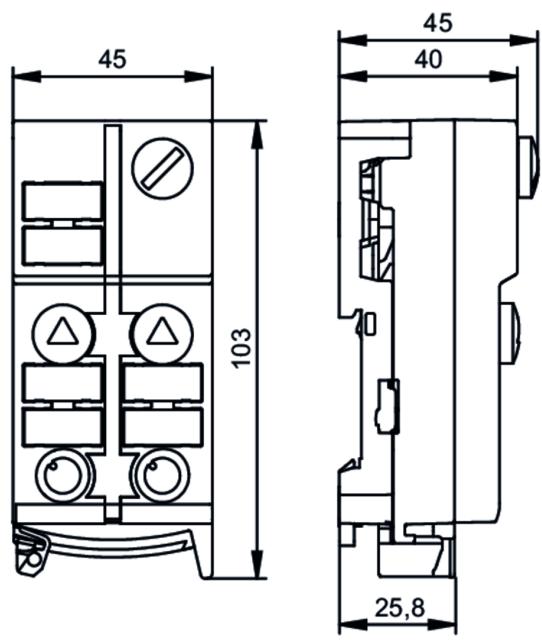

12 Technische gegevens 22
13 Toelatingen/certificaat.... 25
14 Onderhoud, reparatie, afvoer 26

1 Inleiding

Handleiding, technische gegevens, certificeringen en overige informatie zijn toegankelijk via de QR-code op het apparaat, de verpakking of op documentation.ifm.com.

1.1 Gebruikte symbolen

√ Voorwaarde
▶ Instructie voor het uitvoeren van een handeling
▷ Reactie, resultaat

[...] Aanduiding van toetsen, knoppen of indicaties

→ Verwijzing

Belangrijke aanwijzing

Bij niet-naleving van de voorschriften kunnen storingen ontstaan

Informatie

Aanvullende aanwijzing

1.1.1 Beveiligingssymbool op het apparaat

Beveiligingssymbool op het apparaat:

▶ Raadpleeg de gebruiksaanwijzing voor een veilige werking van het apparaat.

1.2 Waarschuwingen

Waarschuwingen waarschuwen voor mogelijk persoonlijk letsel en materiële schade. Daardoor is het mogelijk veilig met het product om te gaan. Waarschuwingen worden als volgt beoordeeld:

WAARSCHUWING

Waarschuwing voor ernstig lichamelijk letsel

▷ Dodelijk en zwaar letsel is mogelijk als de waarschuwing wordt genegeerd.

VOORZICHTIG

Waarschuwing voor licht en middelzwaar persoonlijk letsel

▷ Licht tot middelzwaar letsel is mogelijk als de waarschuwing wordt genegeerd.

ATTENTIE

Waarschuwing voor materiële schade

▷ Materiële schade is mogelijk als de waarschuwing wordt genegeerd.

2 Veiligheidsaanwijzingen

- Het beschreven apparaat wordt als deelcomponent in een systeem ingebouwd.

• De veiligheid van het systeem is de verantwoordelijkheid van de bouwer.

• De systeembouwer is verplicht een risicobeoordeling uit te voeren en van daaruit documentatie op te stellen en mee te leveren volgens de wettelijke gestandaardiseerde eisen voor de exploitant en de gebruiker van het systeem. Deze moet alle noodzakelijke informatie en veiligheidsaanwijzingen bevatten voor de exploitant, gebruiker en eventueel het door de systeembouwer geautoriseerde servicepersoneel.

• Dit document voor inbedrijfstelling van het product lezen en tijdens de gebruiksduur opbergen.

• Het product moet onbeperkt geschikt zijn voor de betreffende applicaties en omgevingscondities.
• Het product alleen volgens de voorschriften gebruiken (→ Gebruik volgens de voorschriften).
• Het niet naleven van de gebruiksaanwijzingen of de technische gegevens kan tot materiële schade en/of persoonlijke ongevallen leiden.
• Voor gevolgen door wijzigingen in het product of verkeerd gebruik door de exploitant is de fabrikant niet aansprakelijk en biedt hij geen garantie.
• De montage, elektrische aansluiting, inbedrijfstelling, bediening en onderhoud van het product mogen alleen door opgeleid vakkundig personeel worden uitgevoerd dat door de exploitant is geautoriseerd.
• Apparaten en kabels op een doeltreffende manier tegen beschadiging beschermen.
• Beschadigde apparaten moeten onmiddellijk worden vervangen, aangezien ze een negatieve invloed hebben op de technische gegevens en de veiligheid.
• Neem de meegeleverde documentatie in acht.

2.1 Veiligheidstechnische eisen aan de applicatie

De veiligheidstechnische vereisten van de betreffende applicatie moeten overeenkomen met de hier vermelde basisvereisten.

Neem de volgende verplichtingen in acht:

▶ Neem EN 14119 in acht bij vergrendelingsinrichtingen in combinatie met verbrekende veiligheidsvoorzieningen.
▶ De aangegeven gebruiksomstandigheden aanhouden (→ Technische gegevens). Dit apparaat is niet geschikt voor gebruik in omgevingen die chemische en biologische stoffen bevatten.
▶ Bij fouten in het apparaat die ertoe leiden dat er wordt overgeschakeld op de als veilig bestempelde toestand: Maatregelen treffen die bij verdere werking van de gehele besturing de veilige toestand handhaven.

Tijdens de installatie moet rekening worden gehouden met de eisen in de normen EN 60204 en EN 62026-2.

Als een AS-i-netwerk wordt gebruikt om een machine met potentieel gevaarlijke bewegingen te besturen en de EN 60204-1 van toepassing is, moet er ook een speciale isolatiebewakingsinrichting worden geïnstalleerd.

▶ Voor aanvang van de werkzaamheden moet het apparaat extern spanningsvrij worden gekoppeld. Schakel indien nodig tevens onafhankelijk gevoede relais-belastingkringen uit.
▶ Bij fouten in het apparaat die ertoe leiden dat er wordt overgeschakeld op de als veilig bestempelde toestand: Maatregelen treffen die bij verdere werking van de gehele besturing de veilige toestand handhaven.
▶ Voer na de installatie van het systeem een complete functionele test uit.

3 Transport, behandeling en opslag

▶ Bewaar het apparaat op in de originele verpakking.
▶ Gebruik de originele verpakking als u het apparaat weer opbergt.
▶ Indien dit niet het geval is, dient u de ongebruikte aansluitingen van een contrastekker of een beschermkap te voorzien en verpak het apparaat op een correcte manier.
▶ Bij het opslaan van het apparaat houdt dan rekening met de toegestane omgevingscondities (→ Technische gegevens).
▶ Bij retourzendingen ervoor zorgen dat het apparaat vrij is van verontreinigingen, met name van gevaarlijke en giftige stoffen.

4 Leveringsomvang

• 1 veiligheid gerelateerde AS-i-module AC505S
• 1 originele gebruiksaanwijzing AC505S
• 1 EU-conformiteitscertificaat

Mocht een van de genoemde bestanddelen niet aanwezig of beschadigd zijn, neemt u contact op met een van de ifm-filialen.

5 Gebruik volgens de voorschriften

De veilige AS-i-module detecteert veiligheidsrelevante schakeltoestanden van 1- of 2-kanaals mechanische of elektronische contacten, zoals noodstopknoppen, positieschakelaars, deurcontacten, etc.

Hiervoor wordt via het AS-i-systeem een 8 x 4-bits codetabel overgedragen, die door de beveiligingsmonitor wordt geëvalueerd.

De veiligheidsfunctie van het apparaat wordt door het ruststroomprincipe bereikt (ingang spanningsloos = veilige toestand).

Het apparaat is te gebruiken voor toepassingen tot Performance Level e, categorie 4 conform EN ISO 13849-1 en SIL 3 conform EN 61508.

Afhankelijk van welke veiligheidscomponenten worden gekozen, kan het hele veiligheidssysteem ook in een lager Performance Level PL of veiligheidsintegriteitsniveau SIL worden ingedeeld.

Toepassingsgebied in overeenstemming met technische gegevens:

• Industriële omgeving
• Natte omgeving
  • Binnengebruik zonder schakelkast

6 Functiebeschrijving

De hier beschreven producten zijn ontwikkeld voor het verrichten van op veiligheid gerichte functies als deel van een complete installatie of machine. Een compleet op veiligheid gericht systeem bevat doorgaans sensoren, verwerkingseenheden, meldapparaten en concepten voor veilig uitschakelen. De fabrikant van een installatie of machine draagt de verantwoordelijkheid voor het waarborgen van de correcte totale functie. De fabrikant van de veilige AS-i-module en zijn vestigingen en participatiemaatschappijen zijn niet in staat om garantie te bieden voor alle eigenschappen van een complete installatie of machine die niet door hen is ontworpen.

De fabrikant aanvaardt ook geen aansprakelijkheid voor aanbevelingen die worden gedaan of opgevolgd naar aanleiding van de volgende beschrijving.

Aan de volgende beschrijving kunnen geen nieuwe, boven de algemene leveringsvoorwaarden uitgaande voorwaarden voor wettelijke garantie, fabrieksgarantie of aansprakelijkheid worden ontleend.

Alle informatie in de beschrijving van de configuratiesoftware, de originele gebruiksaanwijzing van de AS-i-beveiligingsmonitor en de originele gebruiksaanwijzing van het apparaat moeten worden opgevolgd. Deze documenten bevatten alle benodigde aanwijzingen over de installatie, configuratie, bediening en het onderhoud van de veiligheid gerelateerde AS-i-module.

De configureerbare beveiligingsfuncties van de veilige AS-i-schakelkastapparaat zijn te vinden in het hoofdstuk Bewakingsboustenen van het handboek voor de configuratiesoftware.

Onderhoudsverplichting

Er wordt op gewezen dat er minimaal één keer per jaar een test moet worden uitgevoerd door de veiligheidsfunctie te activeren.

▶ Controleer beide ingangen met een afzonderlijke test.

7 Montage

▶ Voor montage moet de stroomvoorziening naar de installatie worden uitgeschakeld.

Het apparaat is bij voorkeur ontworpen voor montage op een DIN-rail.

Alternatieven:

• Monteer het apparaat met behulp van de montageplaat met twee schroeven.
• Gebruik een optionele montageplaat in plaats van de DIN-rail (accessoires: www.ifm.com).

Afb. 1: DIN-railmontage

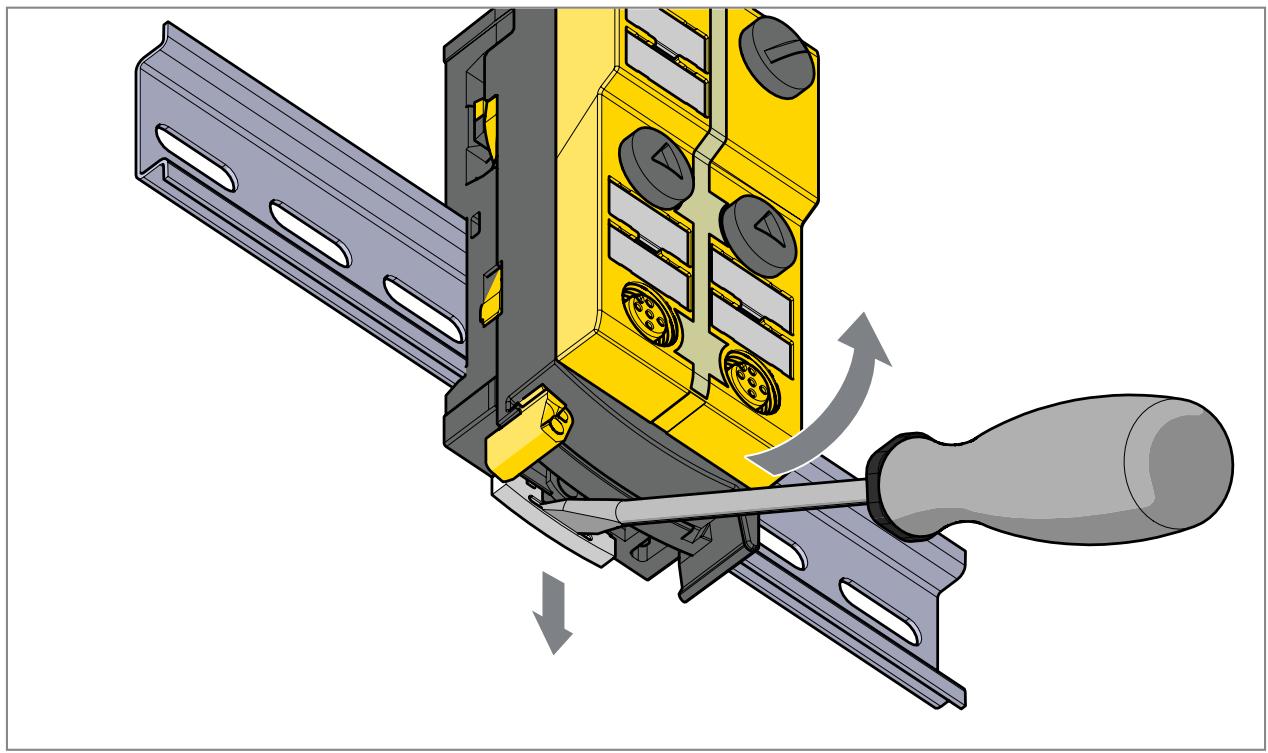

Afb. 2: Demontage van de DIN-rail

▶ Open het apparaat met gereedschap (bijvoorbeeld een schroevendraaier).

VOORZICHTIG

Letselgevaar door scherpe, piercing contactpunten op het open apparaat, die inherent zijn aan de werking ervan.

▶ Wees extra voorzichtig tijdens de montage.

▶ Plaats de gele AS-i-vlakkabel zorgvuldig in de geprofileerde groef.

▶ Monteer het bovenste deel.

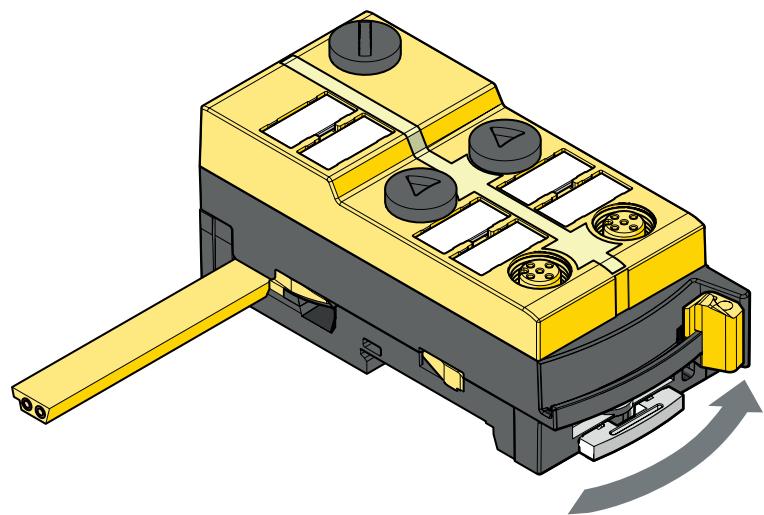

▶ Vergrendel het apparaat.

Met de meegeleverde onderkant kan de vlakkabel in drie richtingen worden gelegd. Plaats de vlakke kabelgeleider in overeenstemming met de gewenste richting.

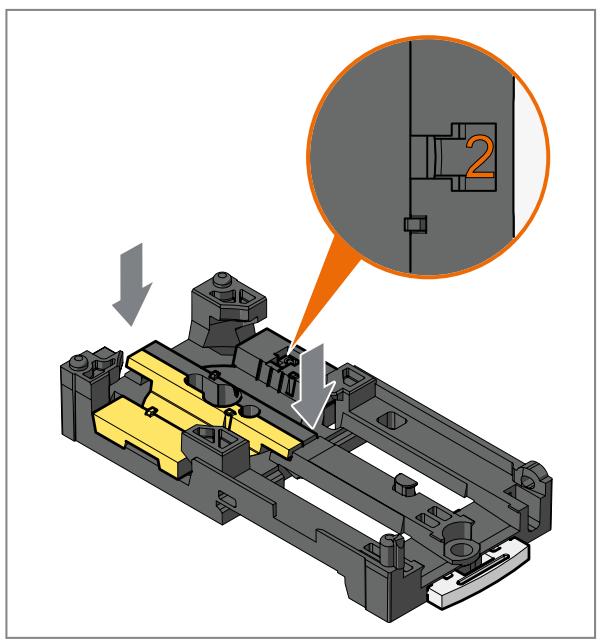

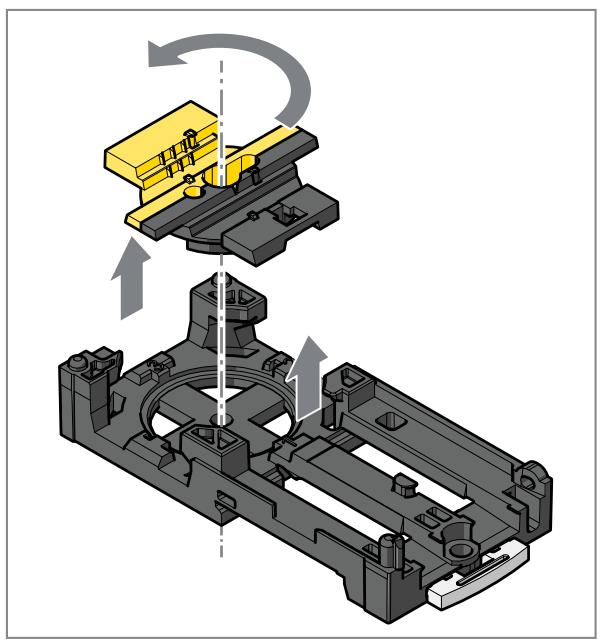

Instellingen op de onderkant

▶ Selecteer de gewenste oriëntatie van de vlakke kabel: positie 1, 2 of 3.

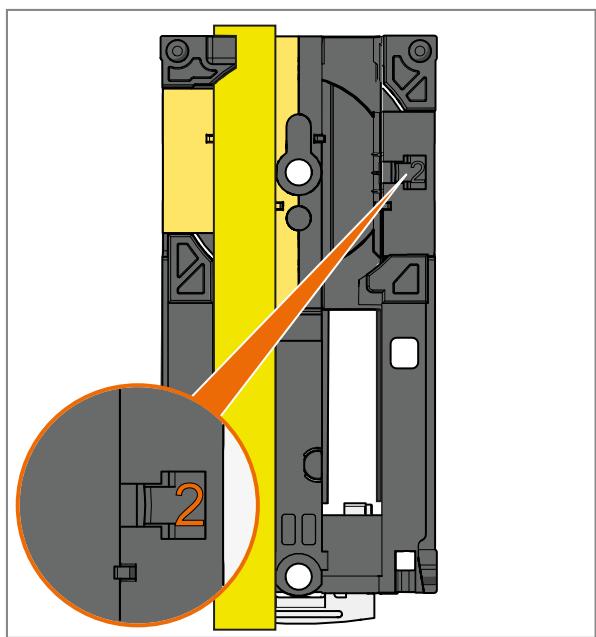

Afb. 3: Uitlevertoestand

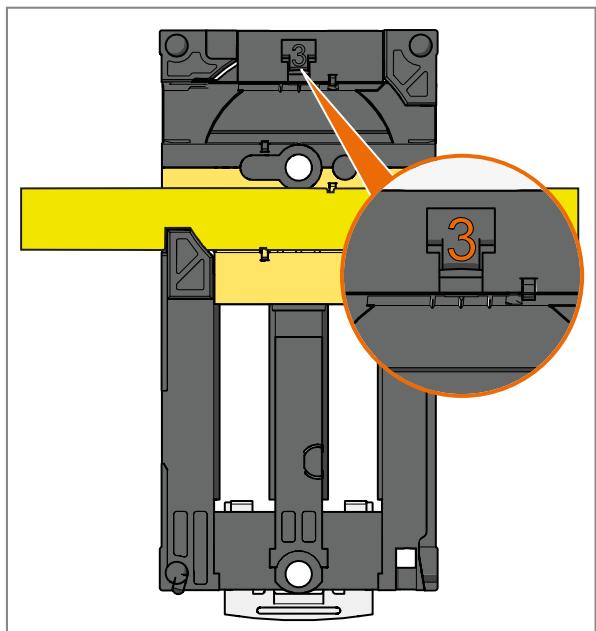

Instellingen op de bovenkant

▶ Pas de geselecteerde positie aan op het bovenste gedeelte.
▶ Draai de driehoek naar het desbetreffende nummer (afbeeldingen 1 en 2).

▶ Gebruik gereedschap, bijvoorbeeld een schroevendraaier (afbeelding 1), of de geel-zwarte vlakke kabelgeleider (afbeelding 2).

②

▶ Plaats de AS-i-vlakkabel zorgvuldig, het rechte gedeelte van de vlakke kabel moet ongeveer 15 cm lang zijn.

7.1 Bekabelingsaanwijzingen

De schroefverbindingen in het apparaat voldoen aan de M12-norm. Om aan de gespecificeerde beschermingsgraad te voldoen, mogen alleen kabels worden gebruikt die aan deze norm voldoen. Bij zelf geproduceerde kabels is de systeemfabrikant verantwoordelijk voor de beschermingsgraad.

▶ Gebruik connectoren met vergulde contacten.
▶ Installeer de connectoren verticaal om te voorkomen dat de wartelmoer de schroefdraad beschadigt.
▶ Let tijdens de montage op de codering van de connectoren.

Apparaat met connectoren:

▶ Schroef de kabelstekker vast met 0,6...0,8 Nm.

▶ Afhankelijk van de applicatie moeten ongebruikte connectoren met een kortsluitstekker (E7005S) of een beschermkap (E73004) worden afgesloten. Koppel: 0,6...0,8 Nm.
Sluit de adresseerinterface af met de meegeleverde afdichtdop. Koppel 0,6...0,8 Nm.
▶ Alle uitgaande kabels moeten na maximale 200 worden voorzien van een geschikte trekontlasting. Houd rekening met de minimale buigradius van de kabels (→ Specificaties van de kabelfabrikant).
De IP-beschermingsklasse van het hele systeem is afhankelijk van de afdichtingsklassen van de afzonderlijke apparaten, de gebruikte verbindungselementen en de bijbehorende afdichtdoppen.
▶ Installeer een vlakke kabeluiteinde-afdichting als de module zich aan het uiteinde van het kabeltracee bevindt (optioneel te bestellen).

WAARSCHUWING

Geen afdichtingsklasse/geen bescherming van de contacten zonder stekkers/afdichtdoppen.

▷ Overmatige vervuiling/vocht is mogelijk.
▶ Voor montage en bij apparaat vervanging moet de vervuilingsgraad 2 worden nageleefd.

7.2 Connectoren met zaagtandbeveiliging demonteren

▶ Druk de connector tegen het apparaat en draai tegelijkertijd de wartelmoer los.

8 Elektrische aansluiting

Het apparaat mag uitsluitend door een elektromonteur worden geïnstalleerd.

Nationale en internationale voorschriften voor de aanleg van elektrotechnische installaties dienen te worden opgevolgd.

Voeding conform SELV, PELV.

▶ Installatie spanningsvrij schakelen.
▶ Schakel indien nodig de onafhankelijk gevoede relais-belastingscircuits uit.

Sluit in- en uitgangen niet aan met een extern potentiaal.

Eisen voor de schakelcontacten

• Stroombelastbaarheid ≥ 1 A
- Minimale laststroom < 7 mA
• Galvanisch gescheiden contactelementen
- Contactopening wanneer de veiligheidsfunctie wordt voorgeschreven
- Veiligheidsfunctie door gedwongen contacten conform IEC /EN 60947-5-1 bijlage K

Elektrische aansluiting - bus SI-1/2

	1 (I+)	L+
	2 (IN1 (p))	IN DI (I-1 (p))
	3 (I-)	L-
	4 (IN2 (n))	INDI (I-2(n); Intern overbrugde connector SI-2 pin 1)
	5	n.c. (Niet gebruikt)

Elektrische aansluiting - connector SI-2

	1 (IN2 (n))	INDI (I-2(n); Intern overbrugde connector SI-1/2 pin 4)
	2 (I-)	L-
	3	n.c. (Niet gebruikt)
	4 (I+)	L+
	5	n.c. (Niet gebruikt)
Connector: 1 x M12; Codering: A; Maximale kabellengte: 10 m

8.1 Mechanische contacten

De aan te sluiten schakelcontacten moeten geschikt zijn als opener conform IEC / EN 60947-5-1 bijlage K. Er moeten twee gedwongen of twee afhankelijke schakelcontacten op de connectoren SI-1/2 worden aangesloten.

▶ Sluit het eerste schakelcontact SI-1(p) aan op pinnen 1 en 2.
▶ Sluit het tweede schakelcontact SI-2(n) aan op pinnen 3 en 4.

Twee onafhankelijke schakelcontacten worden op de connectoren SI-1/2 (pin 1 en 2) en SI-2 (pin 1 en 2) aangesloten. Het is niet toegestaan het schakelcontact SI-2(n) tegelijk aan te sluiten op de bussen SI-1/2 en SI-2.

8.2 Elektronische contacten

De veilige ingang SI-1 (PNP) komt overeen met de digitale ingang van het type 2 van EN 61131-2.

Het apparaat ondersteunt de aansluiting van veilige elektronische sensoren bij het gebruik met 3-draadsaansluiting. De duur van de uitschakeltestimpulsen van de elektronische voelers mag maximaal 1 ms bedragen.

Als er slechts één eenkanaals-schakelaar wordt aangesloten op de module, moet deze op de ingang SI-1(p) worden aangesloten. De tweede ingang SI-2(n) moet worden overbrugd.

Gebruik de kortsluitstekker (E7005S*) voor de ingang SI-2 (*optioneel te bestellen).

Geen van de aansluitpinnen mag op een extern potentiaal worden aangesloten omdat ze galvanisch zijn verbonden met de AS-i-kabel.

De bekabeling beïnvloedt het haalbare performance level PL of veiligheidsintegriteitsniveau SIL. Er is voldaan aan de eisen van Performance Level d conform EN ISO 13849-1 of SIL 2 (EN 61508).

Performance Level e conform EN ISO 13849-1 of SIL 3 conform EN 61508 kan worden bereikt wanneer een bekabeling van de te bewaken contacten op de module wordt aangesloten, zodat kortsluiting tussen de elektrische aders wordt uitgesloten (incl. schakelelementen).

Dit kan bijv. worden bereikt als de te bewaken contacten zijn beschermd tegen schade aan de buitenkant.

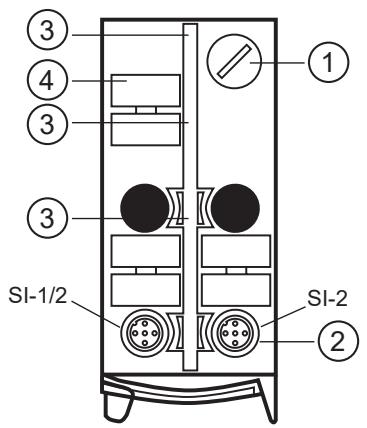

9 Bedienings- en weergave-elementen

1: Adresseer-interface

3: LED's

2: 2 bussen M12

4: tekstvelden

9.1 Storing verhelpen

De LED's van de veiligheid gerelateerde ASi-module geven defecte bedrijfsomstandigheden weer.

10 Parametrering

10.1 Adresseren

▶ De module via het adresseerapparaat AC1154 adresseren.
De module kan via de geïmplementeerde adresseer-interface met een gemonteerde en bekabelde adresseerkabel worden geadresseerd.
▶ Vrije adressen tussen 1 en 31 toewijzen.

Standaardadres is 0.

11 Bedrijf

▶ Voorkom vuil- en stofafzettingen aan de onder- en bovenkant om de werking van het sluitmechanisme niet te hinderen.

1: LED groen PWR

3: LED rood O1/O2, alarm-LED's

2: LED rood FAULT

4: LED's geel ingangen

LED-weergave	LED-status	Kleur	Bedrijfstoestand
FAULT	knippert	rood	Fout in de randapparatuur, bijv. overbelasting van of kortsluiting bij schakeltoevoer
	brandt	rood	AS-i communicatiefout, slave neemt niet deel aan 'normaal' dataverkeer, bijv. bij slaveadres = 0
PWR	brandt	groen	Stroomvoorziening oké
	uit	groen	geen spanning
Alarm O1, O2	brandt	rood	Alarmuitgang Logische toestand van de alarm-LED-uitgangen O1 en O2
Ingang	uit	geel	Veiligheidscontact geopend
	brandt	geel	Veiligheidscontact gesloten

De LED-indicatoren zijn geen betrouwbare informatie.

Overbelasting en kortsluiting van in- en uitgang worden aan de AS-i-master (vanaf versie 2.1) gemeld met de vlag "Periphery Fault" in het statusregister.

11.1 Databits

Databit	D3	D2	D1	D0
Ingang	SI-2	SI-2	SI-1	SI-1
Uitgang	-	-	LED-alarm O-2	LED-alarm O-1

De uitgangsbits D0 en D1 werken alleen op de rode alarm-LED's aan de voorkant (O-1/O-2) en kunnen voor signaleringsdoeleinden direct op de module worden gebruikt.

Geactiveerd ingangskanaal	Bitvolgorde D3-D0
SI-1	XX00
SI-2	00XX
SI-1 en SI-2	0000
geen	XXXX

Geactiveerde alarmuitgang	Bitvolgorde D3-D0
O-1	XXX1
O-2	XX1X

X = toevallig

De codewoorden 0000, XX00 en 00XX zorgen ervoor dat de AS-i-veiligheidsmonitor de installatie in de veilige toestand zet.

Voor meer informatie over de invloed van de betreffende databits op de overdrachtsvolgorde, raadpleegt u de handleiding van de configuratiesoftware in het hoofdstuk Bewakingsbouwstenen.

11.2 Parameters

Met deze module is het mogelijk de actuele moduleparameters uit te lezen. De module geeft aan welke van de 2 aan te sluiten schakelcontacten geopend is als de veiligheidsfunctie wordt gebruikt.

Deze parameterinformatie maakt echter geen deel uit van de veilige AS-i-overdracht en daarom moet de parameterinformatie als onbeveiligd worden beschouwd en mag in geen geval worden verbonden met veiligheidsfuncties of worden geanalyseerd.

Toewijzing van parameterbits

Parameterbit	P0	P1	P2	P3
Schakelcontactbus	SI-1	SI-2	-	-

Betekenis van de logische toestanden P0 en P1

1: Contact gesloten

0: Contact geopend

11.3 Reactietijden

De reactietijd van de veilige AS-i-module op een veiligheidsverzoek bedraagt max. 10 ms.

Bij de berekening van de reactietijd van het totale systeem moeten ook de reactietijden van de andere componenten worden meegenomen (mechanische contacten, veiligheidsmonitor en evt. externe relais of schakelaars die op de uitgang van de veiligheidsmonitor zijn aangesloten).

12 Technische gegevens

AC505S

Veiligheid gerelateerde AS-Interface module Classic
Line met snelmontagetechniek

Classic
Line 2SI 2LO

Toepassingsgebied

Uitvoering	behuizing voor DIN rail
Applicatie	AS-i Safety at Work

Elektrische eigenschappen

Voedingsspanning	[V]	26,5...31,6 DC; ("supply class 2" volgens cULus)
Max. stroomopname uit AS-i	[mA]	280
Watchdog geïntegreerd		ja

In- / uitgangen

Aantal in- en uitgangen

Aantal digitale ingangen: 2

Ingangen

Aantal digitale ingangen		2; (2 x veiligheidsingang)
Ingangsverdeling digitale ingangen		PNP/NPN
Sensor voedingsspanning van de ingangen		AS-i
Industriële voedingen	[V]	18...30
Max. stroombelastbaarheid ingangen gezamenlijk	[mA]	200
Ingangsstroom high	[mA]	12
Ingangsstroom low	[mA]	12
Kortsluitdetectie		ja
Ompooldetectie		ja
Kortsluitvast		ja

AC505S

Veiligheid gerelateerde AS-Interface module Classic
Line met snelmontagetechniek

Classic
Line 2SI 2LO

Uitgangen

Uitgangssignaal	LED: signalering
Actuatorvoeding van de uitgangen	AS-i

Omgevingsvariabelen

Omgevingstemperatuur	[°C]	-25...55
Max. hoogte boven NAP	[m]	2000
Beschermklasse		IP 67
Vervuilingsgraad		2

Toelatingen / testen

EMC	EN 62026-2

Veiligheidsclassificatie

Volgens de eisen		ISO 13849-1 categorie 4, PL eIEC 61508 SIL 3
Gebruiksduur TM (weergave unit mogelijk)		20 jaar
PFH	[1/h]	1,3E-11

AS-i parameters

AS-i versie		2.11; 3.0
AS-i adressering		adresseerbus
Uitgebreide adresseermodus		nee
AS-i master profiel		M3; M4
AS-i profiel		S-7. B.0
AS-i I/O configuratie	[hex]	7
AS-i ID-code	[hex]	B.0
AS-i certificaat		97101

Mechanische eigenschappen

Gewicht	[g]	289,8
Behuizing		rechthoekig
Wijze van montage		AS-i vlakkabel direct aansluitbaar; DIN-rail montage; (TH35 (EN 60715))
Afmetingen	[mm]	103 x 45 x 44,7
Materialen		behuizing: PA (polyamide); doordringcontacten: CuSn6 vernikkeld en verzinkt

Aanwijzen / bedienelementen

Weergave	in bedrijf	1 x LED, groen
	fouten	1 x LED, rood
	schakelstatus	1 x LED, geel
	alarm	1 x LED, rood

Elektrische aansluiting

Module aansluiting

Vlakkabels

Toebehoren

Leveringsomvang	onderste deel
Toebehoren (optioneel)	Adresseerkabel:, E70213
	Beschermkapje: M12, E73004

AC505S

Veiligheid gerelateerde AS-Interface module Classic
Line met snelmontagetechniek

Classic
Line 2SI 2LO

Opmerkingen

Opmerkingen	PL e, cat.4, SIL 3 alleen als de in de handleiding beschreven foutuitsluitingen worden toegepast
Verpakkingseenheid	1 stuk

Elektrische aansluiting

snelmontagetechniek voor AS-i vlakkabel: ; oriëntatie in drie verschillende posities mogelijk

Elektrische aansluiting - bus SI-1/2

Connector: 1 x M12; codering: A; Max. kabellengte: 10 m

1 (I+)	L+
2 (IN1 (p))	IN	DI (I-1 (p))
3 (I-)	L-
4 (IN2 (n))	IN	DI (I-2(n); intern gebrugd bus SI-2 pin 1)
5	n.c.

Elektrische aansluiting - bus SI-2

Connector: 1 x M12; codering: A; Max. kabellengte: 10 m

1 (IN2 (n))	IN	DI (I-2(n); intern gebrugd bus SI-1/2 pin 4)
2 (I-)	L-
3	n.c.
4 (I+)	L+
5	n.c.
DI: digitale ingang; IN: ingang; n.c.: niet in gebruik

13 Toelatingen/certificaat

• EU-conformiteitsverklaring
- TÜV Rheinland
- AS-interface
- UL (cULus)

Gebruik een geschikte stroomvoorziening volgens Class 2 om aan de Supply Class-eisen volgens UL 508 te voldoen.

14 Onderhoud, reparatie, afvoer

Bij correct gebruik is het apparaat onderhoudsvrij.

▶ Laat het apparaat alleen repareren door de fabrikant. Neem de veiligheidsaanwijzingen in acht (→ Veiligheidsaanwijzingen).
▶ Apparaat na gebruik milieuvriendelijk afvoeren conform de geldende nationale voorschriften.
