MANUALE UTENTE AC505S IFM

Istruzioni per l'uso originali

Modulo di sicurezza AS-i Classic
Line

AC507S

Indice

1 Premessa 3

1.1 Simboli utilizzati 3

1.1.1 Simbolo di sicurezza sul dispositivo 3

1.2 Avvertenze 3

2 Indicazioni di sicurezza 4

2.1 Requisiti tecnici di sicurezza per l'applicazione 4

3 Trasporto, movimentazione e stoccaggio 5

4 Fornitura 6

5 Uso conforme 7

6 Descrizione del funzionamento 8

7 Montaggio....9

7.1 Note sul cablaggio 14

7.2 Smontaggio del connettore con protezione antisvitamento 15

8 Collegamento elettrico 16

8.1 Connessione pin 16

8.2 Terra funzionale 17

8.3 Esempi di cablaggio 17

8.4 Contatti elettronici 18

9 Elementi di comando e di indicazione 20

9.1 Risoluzione dei problemi.... 20

10 Parametrizzazione 21

10.1 Indirizzamento.... 21

11 Funzionamento 22

11.1 Bit di dati.... 22

11.2 Parametri 23

11.3 Tempi di risposta.... 24

12 Dati tecnici 25

13 Omologazioni / Certificati 29

14 Manutenzione, riparazione, smaltimento.... 30

1 Premessa

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.1.1 Simbolo di sicurezza sul dispositivo

Simbolo di sicurezza sul dispositivo:

▶ Per un funzionamento sicuro del dispositivo, osservare le istruzioni per l'uso.

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.
• Sostituire i dispositivi danneggiati, altrimenti i dati tecnici e la sicurezza saranno compromessi.
• Osservare la documentazione di riferimento.

2.1 Requisiti tecnici di sicurezza per l'applicazione

I requisiti delle singole applicazioni, in merito alla tecnologia di sicurezza, devono essere conformi ai requisiti riportati di seguito.

Osservare le seguenti condizioni:

▶ Nel caso di dispositivi di interblocco in combinazione con protezioni di separazione, osservare la norma EN 14119.
▶ Rispettare le condizioni d'impiego specificate (→ Dati tecnici). Non è consentito utilizzare il prodotto in un ambiente con sostanze chimiche e biologiche.
▶ In caso di anomalie all'interno del prodotto che portano allo stato definito di sicurezza, adottare provvedimenti volti a mantenere lo stato sicuro durante il funzionamento di tutto il sistema di controllo.

Durante l'installazione è necessario tener conto dei requisiti della norma EN 60204 e EN 62026-2.

Se una rete AS-i viene utilizzata per controllare una macchina con movimenti potenzialmente pericolosi e si applica la norma EN 60204-1, è necessario installare anche uno speciale dispositivo di monitoraggio dell'isolamento.

▶ Disconnettere la tensione esterna dal prodotto prima di qualsiasi operazione. Eventualmente disinserire anche i circuiti di carico relè, alimentati separatamente.
▶ In caso di anomalie all'interno del prodotto che portano allo stato definito di sicurezza, adottare provvedimenti volti a mantenere lo stato sicuro durante il funzionamento di tutto il sistema di controllo.
▶ Dopo l'installazione del sistema, eseguire una verifica completa del funzionamento.

3 Trasporto, movimentazione e stoccaggio

▶ Conservare il dispositivo nell'imballaggio originale.
▶ Se il dispositivo viene nuovamente immagazzinato, utilizzare l'imballaggio originale.
▶ In caso contrario, proteggere i connettori inutilizzati con una controparte o un cappuccio di protezione e imballare il dispositivo in modo appropriato.
▶ Durante lo stoccaggio, rispettare le condizioni ambientali consentite per il dispositivo (→ Dati tecnici).
▶ Se il dispositivo viene restituito, assicurarsi che sia privo di contaminazioni, in particolare da sostanze pericolose e tossiche.

4 Fornitura

• 1 modulo di sicurezza AS-i AC507S
• 1 istruzioni per l'uso originali AC507S
• 1 certificato di conformità UE

Se uno dei componenti di cui sopra dovesse mancare o essere danneggiato, si prega di rivolgersi ad una delle filiali ifm.

5 Uso conforme

Il modulo di sicurezza AS-i rileva gli stati di commutazione di sicurezza di un dispositivo elettrosensibile di protezione (ESPE) tramite due uscite di commutazione a semiconduttore con autodiagnosi (OSSD), ad es. sensori induttivi di sicurezza, barriere e griglie fotoelettriche di sicurezza ecc.

A questo scopo, tramite il sistema AS-i viene trasmessa una tabella di codici composta da 8 x 4 bit, analizzata dal monitor di sicurezza.

La funzione di sicurezza del dispositivo viene raggiunta tramite il principio dello stato di sicurezza senza corrente (ingresso senza corrente = stato di sicurezza).

Il dispositivo è utilizzabile in applicazioni fino al Performance Level e, Categoria 4 secondo ISO 13849-1 e SIL 3 secondo IEC 61508.

A seconda dei componenti di sicurezza utilizzati, la classificazione dell'intero sistema di sicurezza può rientrare anche in un Performance Level o Safety Integrity Level inferiore.

Campo di applicazione in conformità ai dati tecnici:

• Ambiente industriale
• Ambiente umido
  • Utilizzo senza quadro elettrico in ambienti interni

6 Descrizione del funzionamento

I prodotti qui descritti sono stati concepiti per svolgere funzioni di sicurezza come parte di un intero impianto o di una macchina. Un sistema di sicurezza completo comprende normalmente sensori, amplificatori di controllo, dispositivi di segnalazione e componenti per un arresto sicuro. La responsabilità di garantire il corretto funzionamento complessivo dell'impianto o della macchina ricade sul costruttore dell'impianto o della macchina. Il produttore del modulo di sicurezza AS-i, le sue filiali e società collegate non possono garantire tutte le caratteristiche di un impianto o di una macchina, realizzate da terzi.

Il produttore non si assume alcuna responsabilità per eventuali raccomandazioni fornite o implementate sulla base della seguente descrizione.

Dalla descrizione seguente non possono essere derivati nuovi diritti di garanzia o responsabilità che vadano oltre le condizioni generali di fornitura.

Occorre rispettare tutte le informazioni contenute nella descrizione del software di configurazione, nelle istruzioni per l'uso originali del monitor di sicurezza AS-i e nel manuale operativo originale del dispositivo. Questi documenti contengono tutte le istruzioni necessarie per installazione, configurazione, funzionamento e manutenzione del modulo di sicurezza AS-i.

Le funzioni di sicurezza parametrizzabili del dispositivo AS-i per quadro elettrico sono descritte nel capitolo Moduli di monitoraggio del manuale del software di configurazione.

Requisiti di manutenzione

Si segnala che è necessario eseguire almeno un test all'anno attivando la funzione di sicurezza.

▶ Entrambi gli ingressi devono essere verificati tramite un test singolo.

7 Montaggio

▶ Prima del montaggio, disconnettere l'impianto dall'alimentazione.

Il dispositivo è progettato preferibilmente per il montaggio su guida DIN.

Alternative:

• Montare il dispositivo direttamente tramite la piastra di montaggio utilizzando due viti.
• Utilizzare una piastra di montaggio opzionale che sostituisce la guida DIN (Accessori: www.ifm.com).

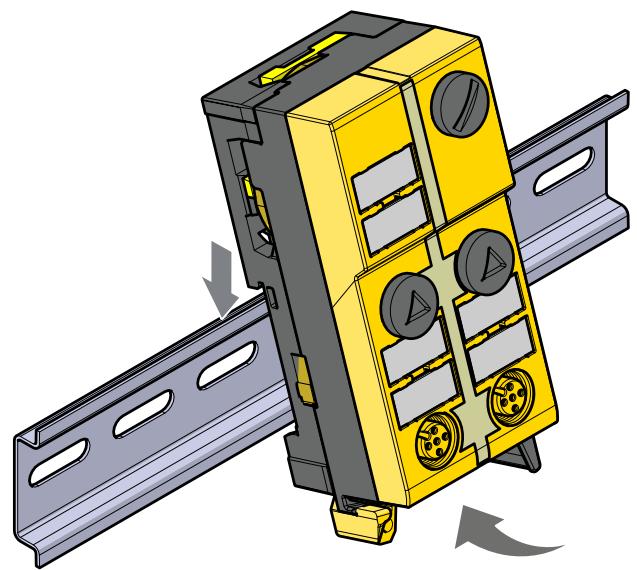

Fig. 1: Montaggio su guida DIN

Fig. 2: Smontaggio da guida DIN

▶ Aprire il dispositivo con un utensile (ad es. un cacciavite).

CAUTELA

Rischio di lesioni a causa di contatti perforanti con spigoli vivi sul dispositivo aperto.

▶ Prestare particolare attenzione durante il montaggio.

▶ Inserire con cautela il cavo piatto AS-i giallo nella scanalatura del profilo.

▶ Montare il modulo.

▶ Bloccare il dispositivo.

La base di montaggio fornita permette di orientare il cavo piatto in tre direzioni. Inserire la guida per cavo piatto nella direzione desiderata.

Regolazioni sulla base di montaggio
▶ Selezionare l'orientamento desiderato del cavo piatto - Posizione 1, 2 o 3.

Fig. 3: Stato di consegna

Regolazioni sul modulo

▶ Impostare la posizione selezionata sul modulo.
▶ Ruotare il triangolo sulla cifra corrispondente (Figura 1 e 2).

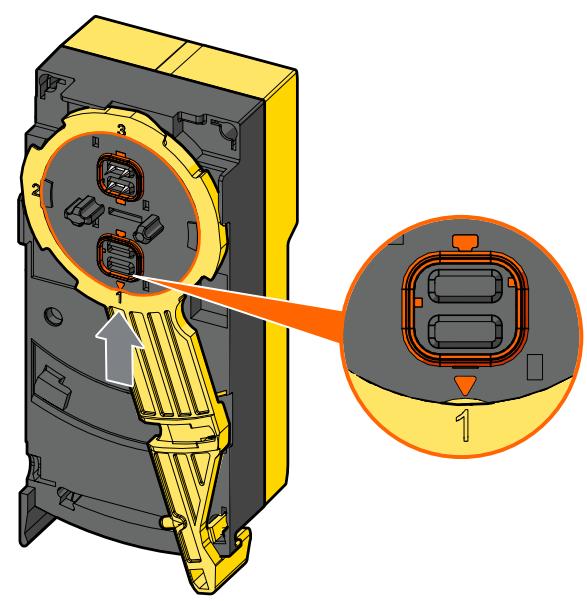

▶ Utilizzare un utensile, es. un cacciavite (Figura 1) oppure la guida per cavo piatto giallo/nero (Figura 2).

②

▶ Installare il cavo piatto AS-i con cura, lasciando un tratto di cavo diritto di circa 15 cm.

7.1 Note sul cablaggio

Gli attacchi filettati del dispositivo sono conformi allo standard M12. Per rispettare il grado di protezione specificato, è possibile utilizzare solo cavi conformi a questo standard. Nel caso di cavi a cablare, il produttore del sistema è responsabile della classe di protezione.

▶ Utilizzare connettori con contatti dorati.
▶ Durante il montaggio, posizionare i connettori in verticale, in modo che il dado non danneggi la filettatura.
▶ Durante l'installazione, rispettare la codifica dei connettori.

Se ci sono connettori femmina nel dispositivo:

▶ Avvitare i cavi connettori con 0,6...0,8 Nm.
▶ Chiudere i connettori non utilizzati utilizzando tappi di protezione. Coppia di serraggio: 0,6...0,8 Nm

Chiudere l'interfaccia di indirizzamento con il cappuccio in dotazione. Coppia di serraggio 0,6...0,8 Nm.

▶ Applicare a tutti i cavi in uscita un fermacavo ogni massimo 200 mm. Rispettare il raggio di piegatura minimo dei cavi (→ Indicazioni del produttore dei cavi).

Il grado di protezione IP dell'intero sistema dipende dalle classi di protezione dei singoli dispositivi, dagli elementi di collegamento utilizzati e dai relativi cappucci di protezione.

Montare una guarnizione terminale per cavo piatto se il modulo si trova all'estremità del fascio di cavi (ordinabile come opzione).

ATTENZIONE

Senza protezione / contatti non protetti senza connettore o cappuccio.

▷ Possibile contaminazione o umidità non consentita.
▶ Prima del montaggio / della sostituzione del dispositivo, rispettare il grado di inquinamento 2.

7.2 Smontaggio del connettore con protezione antisvitamento

▶ Premere il connettore contro il dispositivo e contemporaneamente allentare il dado.

8 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.

▶ Se necessario, disattivare i circuiti di carico relè alimentati in modo indipendente.

Non collegare gli ingressi e le uscite con un potenziale esterno.

8.1 Connessione pin

	Connettore femmina M12 1 (ricevitore)	Pin
	Alimentazione + 24 V	1
	OSSD2	2
	Alimentazione 0 V	3
	OSSD1	4
	FE	5

	Connettore femmina M12 2	Pin
	n.c. (non collegato)	1
	O-4	2
	Alimentazione 0 V	3
	O-3	4
	n.c. (non collegato)	5

	Connettore femmina M12 3 (emettitore)	Pin
	Alimentazione + 24 V	1
	0 V	2
	Alimentazione 0 V	3
	Alimentazione + 24 V test	4
	FE	5

	Connettore femmina M12 4	Pin
	n.c. (non collegato)	1
	n.c. (non collegato)	2
	Alimentazione 0 V	3
	O-4	4
	n.c. (non collegato)	5

Il modulo offre a un dispositivo elettrosensibile di protezione (ESPE) la possibilità, tramite la configurazione dei pin sul connettore “Trasmettitore”, di impostare l’ampiezza del campo di protezione come “portata alta”.

Il segnale di configurazione del modulo AS-i utilizzato per impostare l'ampiezza del campo di protezione non è di tipo safety.

Se è richiesta l'impostazione "portata bassa" per la zona protetta, questa può essere selezionata tramite un cavo adattatore opzionale (EY3092).

I ricevitori ESPE hanno di solito un connettore M12 a 8 poli.

Utilizzare un cavo adattatore per l'adattamento ad un connettore femmina M12 a 5 poli. Il cavo adattatore (EY3090), disponibile come accessorio, è progettato per la modalità "Funzionamento automatico" del dispositivo ESPE.

8.2 Terra funzionale

	Funzioni e aree di applicazione della messa a terra funzionale
	La messa a terra funzionale migliora la compatibilità elettromagnetica Scarico delle correnti di interferenza Definizione di un potenziale di riferimento comune Collegamento degli schermi a questo potenziale

8.3 Esempi di cablaggio

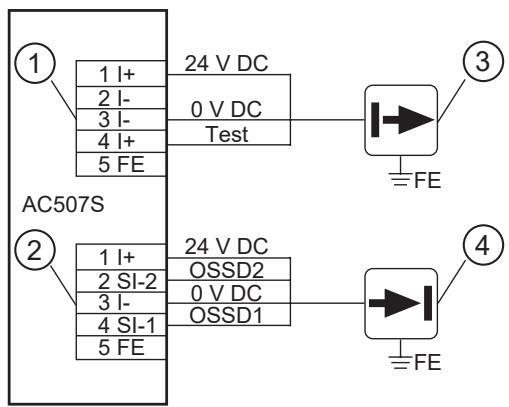

Collegamento di griglie o barriere fotoelettriche

1: Connettore femmina 3

3: Emettitore

2: Connettore femmina 1

4: Ricevitore

Collegamento di un laser scanner

1: Connettore femmina 3

2: Connettore femmina 1

3: Laser scanner

Collegamento di un sensore induttivo di sicurezza

1: Connettore femmina 3

2: Connettore femmina 1

3: Sensore induttivo di sicurezza

8.4 Contatti elettronici

Gli ingressi di sicurezza corrispondono agli ingressi digitali del tipo 2 secondo EN 61131-2.

Il collegamento dei contatti di commutazione elettronici avviene sul connettore femmina SI-1/2.

Il dispositivo supporta il collegamento di sensori elettronici di sicurezza con 2 uscite OSSD. La durata degli impulsi del test di disattivazione di sensori elettronici non deve superare 1 ms.

Deve essere garantita una separazione sicura tra il LED esterno e il contatto NC.

Nel software di configurazione del monitor di sicurezza, i moduli di monitoraggio possono essere utilizzati come moduli a due canali a guida forzata, a due canali dipendenti e a due canali dipendenti con filtraggio.

Nessun pin deve essere collegato con un potenziale esterno poiché è galvanicamente collegato al cavo AS-i.

Il cablaggio influisce sul Performance Level (PL) raggiungibile e sul Safety Integrity Level (SIL).

I requisiti per PL d secondo ISO 13849-1 e SIL 2 secondo IEC 61508 sono soddisfatti.

Il Performance Level e secondo ISO 13849-1 oppure SIL 3 secondo IEC 61508 possono essere raggiunti se le due uscite del dispositivo di protezione sono dotate di rilevamento dei collegamenti incrociati.

Se il dispositivo di protezione non ha questa funzione, il cablaggio dei contatti da monitorare verso il modulo deve essere eseguito in modo tale da escludere cortocircuiti trasversali tra i conduttori (vedere ISO 13849-2).

9 Elementi di comando e di indicazione

1: Interfaccia di indirizzamento

3: LED

5: Trasmettitore

2: 4 connettori femmina M12

4: Campi di etichettatura

9.1 Risoluzione dei problemi

I LED del modulo di sicurezza AS-i indicano gli stati operativi anomali.

10 Parametrizzazione

10.1 Indirizzamento

▶ Indirizzare il modulo tramite l'unità di indirizzamento AC1154.
Una volta montato e cablato, il modulo può essere indirizzato tramite l'interfaccia di indirizzamento integrata utilizzando un cavo di indirizzamento.
▶ Assegnare un indirizzo libero tra 1 e 31.

L'indirizzo franco fabbrica è 0.

11 Funzionamento

▶ Evitare depositi di sporco e polvere sul modulo e sulla base di montaggio per non compromettere il meccanismo di chiusura.

1: LED verde PWR

2: LED rosso FAULT

3: Uscita LED O1... O4

4: LED gialli ingressi

LED rosso O1, LED di allarme O2

LED giallo O3, O4 uscita di segnale

Denominazione LED	Stato LED	Colore	Stato operativo
FAULT	lampeggia	rosso	Errore di periferia, ad es. alimentazione del sensore so-vraccaricata o in corto circuito
	acceso	rosso	Errore di comunicazione AS-i; lo slave non partecipa al "normale" scambio di dati, ad es. indirizzo slave 0
PWR	spento	verde	Nessuna tensione
	acceso	verde	Tensione di alimentazione OK
Allarme O1, O2	acceso	rosso	Uscita allarme Stato logico delle uscite LED allarme O1 e O2
Uscita segnale O3, O4	acceso	giallo	Uscita di segnale Stato logico delle uscite di segnale O3 e O4
Ingresso	spento	giallo	Contatto di sicurezza aperto
	acceso	giallo	Contatto di sicurezza chiuso

Le indicazioni LED non sono informazioni di sicurezza.

Il sovraccarico e il cortocircuito di ingresso e uscita vengono segnalati al master AS-i (a partire dalla versione 2.1) tramite il flag “Periphery Fault” nel registro di stato.

11.1 Bit di dati

Bit di dati	D3	D2	D1	D0
Ingresso	SI-2	SI-2	SI-1	SI-1
Uscita	Uscita O-4	Uscita O-3	LED allarme O-2	LED allarme O-1

I bit di uscita D0... D3 sono destinati a scopi di segnalazione. I bit D0 e D1 controllano i LED di allarme rossi frontali (O-1, O-2) e possono essere utilizzati direttamente sul modulo a scopi di segnalazione.

I bit D2 e D3 agiscono sulle uscite di commutazione O-3 e O-4 e possono essere utilizzati per LED di allarme esterni, ad es. moduli multifunzione.

AVVERTENZA

È necessario garantire una separazione sicura tra il circuito del contatto NC, orientato alla sicurezza, e i collegamenti del LED di allarme esterno.

▷ Osservare tutte le indicazioni relative al montaggio e all'utilizzo riportate in questo manuale.
Utilizzare il dispositivo esclusivamente nelle condizioni di impiego specificate e nell'ambito dell'uso previsto.

Canale di ingresso attivato	Sequenza bit D3-D0
SI-1	XX00
SI-2	00XX
SI-1e SI-2	0000
nessuno	XXXX

Uscita allarme attivata	Sequenza bit D3-D0
O-1	XXX1
O-2	XX1X

Canale di uscita attivato	Sequenza bit D3-D0
O-3	X1XX
O-4	1XXX

X = casuale

I codici 0000, XX00 e 00XX inducono il monitor di sicurezza AS-i a portare l'impianto in stato sicuro.

Per informazioni sugli ulteriori effetti dei relativi bit di dati sulla sequenza di trasmissione, consultare il manuale del software di configurazione ASIMON (capitolo “Moduli di monitoraggio”).

11.2 Parametri

Il modulo permette di leggere i suoi parametri attuali e indica quale dei due contatti di commutazione collegabili è stato aperto a seguito della richiesta della funzione di sicurezza.

Queste informazioni sui parametri non fanno parte della trasmissione AS-i sicura e non devono essere trattate come dati sicuri.

Non devono in alcun caso essere collegate o associate a funzioni di sicurezza né utilizzate per la loro valutazione.

Assegnazione dei bit di parametri

Bit dei parametri	P0	P1	P2	P3
Connettore femmina con contatto di commutazione	SI-1	SI-2	non collegato	non collegato

Significato degli stati logici P0... P3

1: contatto chiuso
0: contatto aperto

11.3 Tempi di risposta

Il tempo di risposta del modulo di sicurezza AS-i ad una richiesta della funzione di sicurezza corrisponde a max. 10 ms. Per il calcolo del tempo di risposta dell'intero sistema è necessario sommare anche i tempi di risposta degli altri componenti (contatti meccanici, monitor di sicurezza ed eventuali relè o contattori esterni collegati all'uscita del monitor di sicurezza).

12 Dati tecnici

AC507S

Modulo AS-i Classic
Line di sicurezza con tecnica di montaggio rapido

ClassicL 2SI 2DOT 2LO OSSD

Applicazione

Modello		corpo per montaggio su guida DIN
Applicazione		AS-i Safety at Work
Dati elettrici
Tensione di esercizio	[V]	26,5...31,6 DC; ("supply class 2" secondo cULus)
Max. corrente assorbita da AS-i	[mA]	280
Classe di isolamento		III
Protezione da inversione di polarità		si; (AS-i)
Protetto da inversione di polarità		si
Capacità di corrente per ogni modulo / ingresso	[A]	0,2
Watchdog integrato		si
Ingressi/Uscite
Numero totale di ingressi e uscite		numero degli ingressi digitali: 2; numero delle uscite digitali: 2
Ingressi
Numero degli ingressi digitali		2; (2 x ingresso di sicurezza)
Circuito d'ingresso ingressi digitali		PNP
Alimentazione degli ingressi		AS-i
Tensione di alimentazione	[V]	19,2...30

AC507S

Modulo AS-i Classic
Line di sicurezza con tecnica di montaggio rapido

ClassicL 2SI 2DOT 2LO OSSD

Max. capacità di corrente ingressi totale	[mA]	200
Limitazione della corrente di ingresso	[mA]	8
Corrente di ingresso High	[mA]	>6
Corrente di ingresso Low	[mA]	<2
Livello di commutazione High	[V]	>11
Livello di commutazione Low	[V]	<5
Resistenza a sovraccarico ingressi digitali		si
Rilevamento di cortocircuito		si
Rilevamento di inversioni		no
Resistente a cortocircuito		si

Uscite

Segnale di uscita		segnale di commutazione
Numero delle uscite digitali		2
Campo di tensione DC	[V]	18...28,8; (AS-i)
Capacità di corrente per uscita	[mA]	50
Protezione da cortocircuito		si
Resistente a cortocircuito		si
Resistente a sovraccarico		si
Separate elettricamente		no
Alimentazione dell'attuatore delle uscite		AS-i

Condizioni ambientali

Temperatura ambiente	[°C]	-25...55
Indicazioni per la temperatura ambiente		con uscite commutate: -25...40 °C
Max. umidità relativa dell'aria ammessa	[%]	95
Max. altezza s.l.m.	[m]	2000
Grado di protezione		IP 67
Grado di sporco		2

Test / Certificazioni

EMC	EN 62026-2
	EN 61326-3-1
Resistenza agli urti	EN 60068-2-27
Resistenza alle vibrazioni	EN 60068-2-6

Parametri di sicurezza

Conforme ai requisiti	ISO 13849-1 Categoria 4, PL e
	IEC 61508 SIL 3
Durata d'uso TM (indicazione supplementare)	20 anni
PFH [1/h]	2,33E-11

Parametri AS-i

Versione AS-i

2.11; 3.0

AC507S

Modulo AS-i Classic
Line di sicurezza con tecnica di montaggio rapido

ClassicL 2SI 2DOT 2LO OSSD

Indirizzamento AS-i		Presa di indirizzamento
Modalità di indirizzamento esteso		no
Profilo master AS-i		M3; M4
Profilo AS-i		S-7. B. E
Configurazione I/O AS-i	[hex]	7
Codice ID AS-i	[hex]	B. E
Certificato AS-i		126301
Assegnazione dei bit di dati		bit di dati	D0	D1	D2	D3
		cablaggio	O1	O2	O3	O4

Dati meccanici

Peso	[g]	294,5
Corpo		parallelepipedo
Tipo di montaggio		cavi piatti AS-i per connessione diretta; Montaggio su guida DIN; (TH35 (EN 60715))
Dimensioni	[mm]	103 x 45 x 44,7
Materiali		Corpo: PA; contatti a vampiro: CuSn6 nichelato e zincato

Elementi di indicazione e comando

Indicazione	Funzionamento	1 x LED, verde
	Errori	1 x LED, rosso
	Stato di commutazione	1 x LED, giallo
	allarme	1 x LED, rosso

Collegamento elettrico

Collegamento del modulo	Cavi piatti
Accessori
Fornitura	Base di montaggio
Accessori opzionali	Cavo di indirizzamento:, E70213
	Cappuccio di protezione: M12, E73004

Osservazioni

Osservazioni	PL e, Cat.4, SIL 3 solo se vengono applicate le esclusioni di errori descritte nel manuale
Quantità	1 pezzo

Collegamento elettrico

tecnica di montaggio rapido per cavo piatto AS-i: ; orientamento possibile in tre direzioni

Collegamento elettrico - O-3/4

1	n.c.
2		O-4
3 (l-)	L-
4		O-3
5	n.c.

AC507S

Modulo AS-i Classic
Line di sicurezza con tecnica di montaggio rapido

ClassicL 2SI 2DOT 2LO OSSD

Collegamento elettrico - O-4

Connettore: 1 x M12; codifica: A; Max. lunghezza del cavo: 10 m

1	n.c.
2	n.c.
3 (I-)	L-
4
5	n.c.

Collegamento elettrico - SI-1/2

Connettore: 1 x M12; codifica: A; Max. lunghezza del cavo: 10 m

1 (I+)	L+
2		SI-2
3 (I-)	L-
4		SI-1
5		FE

Collegamento elettrico - Trans

Connettore: 1 x M12; codifica: A; Max. lunghezza del cavo: 10 m

1 (I+)	L+
2 (I-)	L-
3 (I-)	L-
4 (I+)	L+

5 FE FE: terra funzionale; n.c.: non collegato

13 Omologazioni / Certificati

• Dichiarazione di conformità UE
- TÜV Rheinland
- AS-i
- UL (cULus)

Alimentare il dispositivo tramite una fonte idonea di classe 2 per soddisfare i requisiti della “Supply Class” secondo UL 508.

14 Manutenzione, riparazione, smaltimento

Se utilizzato correttamente, il dispositivo non richiede manutenzione.

▶ Il dispositivo può essere riparato solo dal produttore. Rispettare le indicazioni di sicurezza (→ Indicazioni di sicurezza).
▶ Dopo l'uso, provvedere allo smaltimento del prodotto nel rispetto dell'ambiente e ai sensi delle disposizioni nazionali in vigore.
