Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI0202
Fonction de détection	Détection sans contact des métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Technologie	Capacitif
Sortie de commutation	Normalement ouvert (NO) ou normalement fermé (NF) programmable
Indication LED	LED jaune allumée : sortie passante ; éteinte : sortie bloquée
Portée nominale	Variable (à régler via potentiomètre ; voir fiche technique)
Alimentation électrique	20-250 V AC/DC (selon version)
Protection	Protection intégrée contre les courts-circuits et surcharges
Raccordement	Connecteur ou câble (selon version)
Montage	Encastré ou non encastré, avec distances minimales
Réglage	Portée réglable par potentiomètre
Programmation	Par shunt ou par raccordement (NO/NF)
Matériau du boîtier	Non spécifié
Dimensions	Cylindrique, diamètre selon version (voir fiche technique)
Poids	Non spécifié
Entretien	Aucun entretien nécessaire ; garder la face active propre
Réparabilité	Non réparable
Sécurité	Installation par électricien qualifié ; mise hors tension avant raccordement
Élimination	Élimination écologique selon règlements nationaux
Documents	Notice disponible en PDF gratuit

FOIRE AUX QUESTIONS - KI0202 IFM

Comment raccorder le détecteur IFM KI0202 ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis branchez selon les indications de l'étiquette. Utilisez un fusible miniature si nécessaire. Les couleurs des fils sont : BN (brun), BU (bleu), BK (noir).

Quels matériaux peut détecter le KI0202 ?

Il détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Comment régler la portée de détection ?

Utilisez le potentiomètre avec le tournevis fourni. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment programmer la fonction normalement ouvert (NO) ou normalement fermé (NF) ?

Selon la version, la programmation se fait par shunt dans le connecteur ou par raccordement. Pour les types KI, fermez le shunt pour NO, ouvrez pour NF. Pour les types KDE, le câblage détermine la fonction (voir schémas dans la notice).

Que signifie la LED jaune ?

LED jaune allumée : la sortie de commutation est passante (objet détecté). LED jaune éteinte : sortie bloquée (aucun objet ou objet non détecté).

Le détecteur peut-il être réparé ?

Non, l'appareil ne peut pas être réparé. En cas de dysfonctionnement, remplacez-le.

Quelles sont les consignes de sécurité à respecter ?

L'installation et la maintenance doivent être effectuées par du personnel qualifié. Avant toute intervention, mettez l'installation hors tension. Respectez les réglementations nationales et internationales.

Peut-on monter le détecteur en encastré ?

Oui, mais si l'appareil n'est pas conçu pour l'encastrement, la portée diminue. Suivez les distances minimales indiquées dans la notice pour éviter les interférences.

Qu'entend-on par 'courant résiduel' ?

Le courant résiduel est le courant qui assure l'alimentation interne des détecteurs 2 fils. Il circule même lorsque la sortie est bloquée, à travers la charge.

Où puis-je trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez aussi consulter le site ifm.com pour les fiches techniques.

MODE D'EMPLOI KI0202 IFM

Notice d'utilisation

Detecteurs capacitifs

efector150

DE

UK

FR

704550/00 01/2009

Inhalt

1 Consignes de sécurité 3
2 Fonctionnement et caractéristiques 4
3 Montage 4

3.1 Remarques sur le montage encastré ou non encastré 4

4 Raccordement electrique 5

4.1 Systèmes de raccordement 5
4.2 Programmation 6
4.3 Type KI (avec connecteur) 6

4.3.1 Programmation par shunt dans le connecteur 6
4.3.2 Programmation par raccordement (KGE - DC PNP/NPN) 6

4.4 Type KDE - technologie 2 fils 6
4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN) 6

4.5 Type KDE - technologie 3 fils
4.5.1 Programmation par raccordement (KDE - DC PNP/NPN) 7

4.6 Type KIE/KGE 8
4.6.1 Programmation par shunt 8

5 Elements de service et d'indication 8
5.1 Example type KB 8

6 Reglages 9
6.1 Portee 9

7 Fonctionnement 9
8 Maintenance, réparation, élimination 9
9 Définitions 9

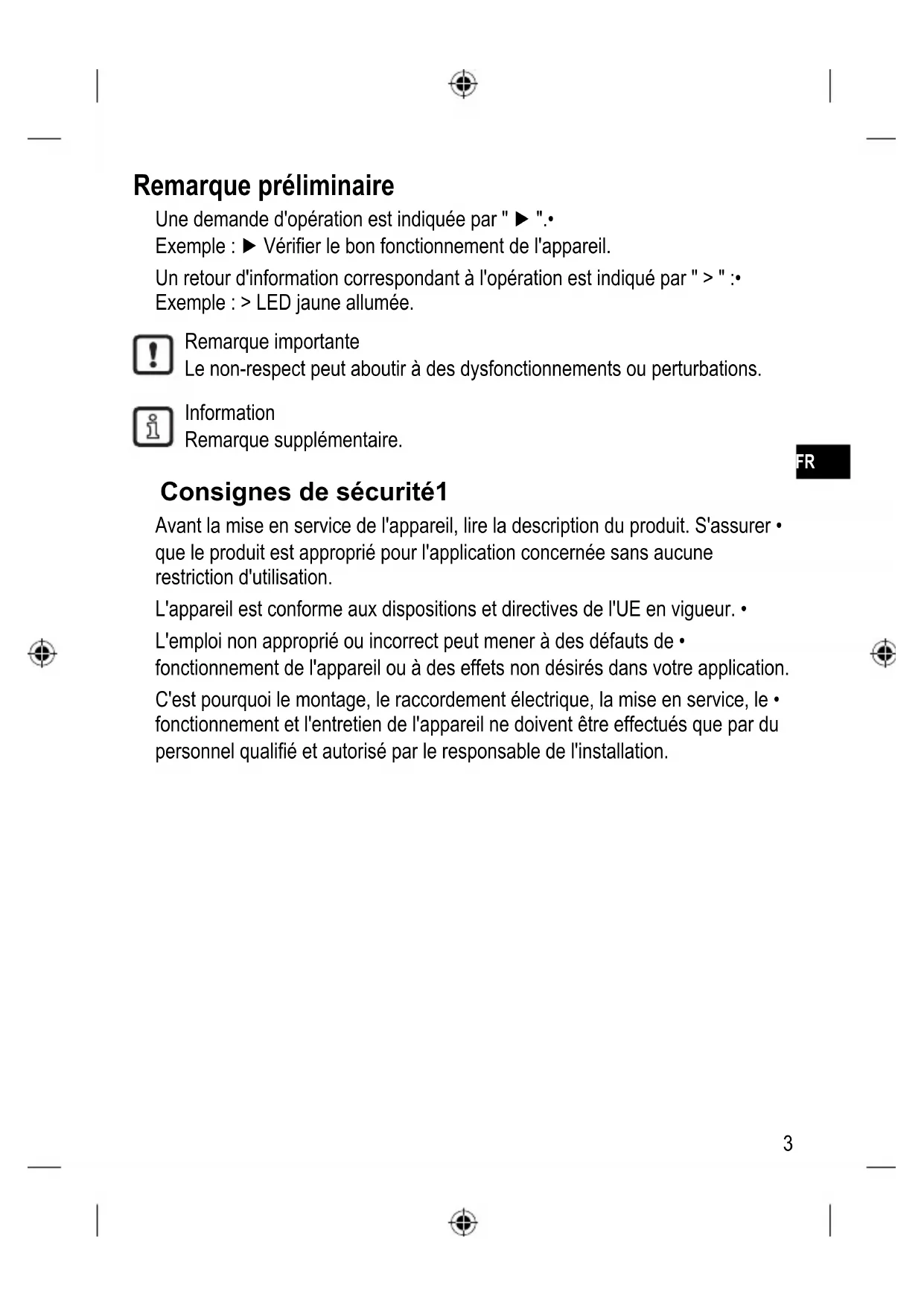

Remarque préliminaire

Une demande d'opération est indiquée par " ".

Exemple: Verifier le bon fonctionnement de l'appareil.

Unretour d'information correspondant à l'opération est indiqué par " > " :

Exemple: >LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

FR

Consignes de sécurité1

Avant la mise en service de l'appareil, lore la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des définits de • fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le · fonctionnement et l'entretien de l'appareil ne doit etre effectués que par du personnel qualifie et autorise par le responsable de l'installation.

Fonctionnement et caractéristiques2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aquareux et indique leur présence par un signal de commutation.

Montage3

Remarques sur le montage encastré ou non encastré3.1

Si des apparèils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

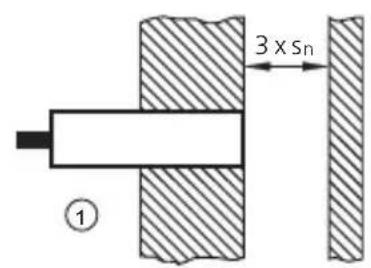

encastré1:

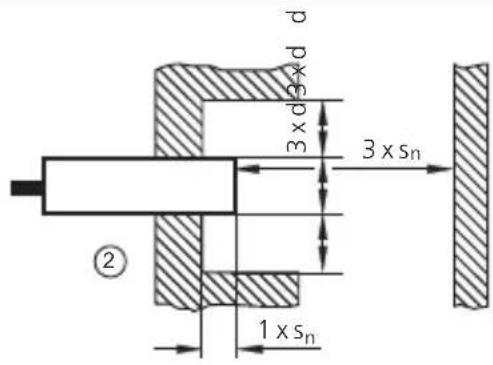

non encastré2:

S_n : portée nominale (voir fiche technique)

d: diamètre apparéil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d: diamètre apparéil

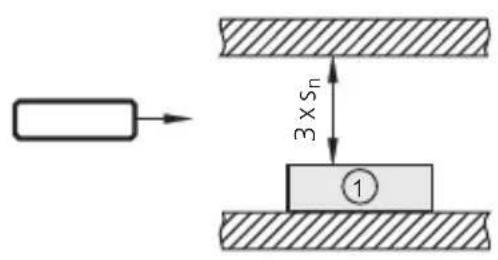

Respecter la distance minimale lors du montage du type KD

1: Détector du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

FR

Raccordement électrique4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Metre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des apparecs AC)1:

commutation negative 2:

commutation positive3:

Programmation4.2

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programme en normalement fermé2:

Programmation par raccordement (KGE - DC PNP/NPN)4.3.2

Type KDE - technologie 2 fils4.4

Programmation par raccordement (KDE - AC/DC PNP/NPN)4.4.1

Type KDE - technologie 3 fils4.5

Programmation par raccordement (KDE - DC PNP/NPN)4.5.1

Couleurs des fils conducteurs des connecteurs femelles ifm : BN (brun), BU (bleu), BK (noir).

Type KIE / KGE4.6

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1:

programme en normalement fermé (shunt ouvert)2:

Enlever le shunt à l'aide d'un outil approprié.

Éléments de service et d'indication5

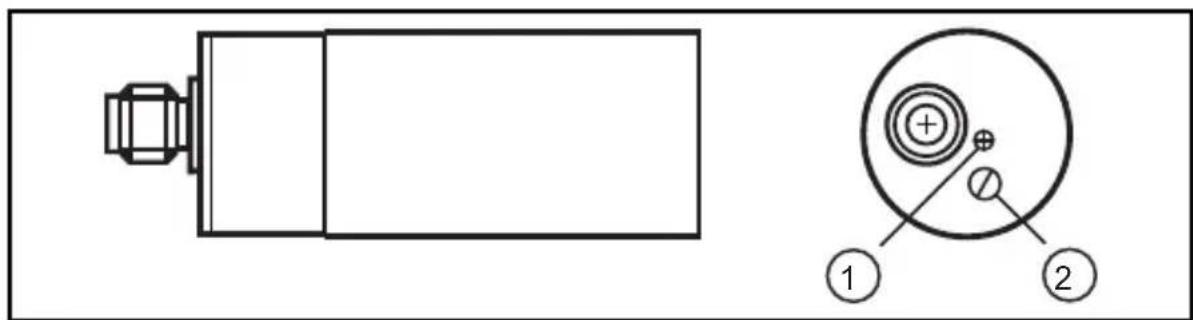

Exemple type KB5.1

LED1:

Potentiometre2:

Réglages6

Portee6.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portee1:

réduire la portee2:

Fonctionnement7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, élimination8

Cet apparéil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de • dépôts et de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Définitions9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériel approupié (métal,...).

Fonction de sortie

Normalement ouvert (NO):objet dans la zone active - sortie commutée.

Normalement fermé (NF):objet dans la zone active - sortie bloquée.

Programmable :CHOIX libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques milliseconds).

Hysteresis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils ; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Derive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuits

Les gamas de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien liée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
