KD3501 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD3501
Technologie de détection	Capacitive
Portée nominale (Sn)	Ajustable via potentiomètre
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF) programmable
Type de sortie	PNP ou NPN selon version (programmable par câblage ou shunt)
Tension d'alimentation	DC ou AC selon version (voir fiche technique)
Indicateur d'état	LED jaune (allumée = sortie passante)
Protection	Protection pulsée contre les courts-circuits et surcharges
Raccordement électrique	Connecteur femelle (type KI/KDE/KGE) avec fils selon code couleur
Montage	Encastré ou non encastré (respecter zone de dégagement)
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, eau, etc.
Réglage de la portée	Par potentiomètre avec tournevis fourni
Programmation	Par shunt ou par câblage selon le type
Maintenance	Aucune maintenance requise ; garder la face active propre
Réparabilité	Non réparable
Élimination	Élimination écologique selon réglementations nationales
Température de fonctionnement	Non spécifiée dans cette notice

FOIRE AUX QUESTIONS - KD3501 IFM

Comment programmer la fonction de sortie (NO/NF) sur le KD3501 ?

La programmation dépend du type de raccordement. Pour les modèles avec connecteur (type KI), utilisez le shunt dans le connecteur : shunt fermé = normalement ouvert (livraison), shunt ouvert = normalement fermé. Pour les modèles KDE, la programmation se fait par le câblage des fils. Consultez le schéma de raccordement dans la notice.

Quels matériaux le détecteur capacitif KD3501 peut-il détecter ?

Il détecte sans contact les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment régler la portée de détection ?

Utilisez le potentiomètre situé sur l'appareil (exemple type KB) avec le tournevis fourni. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire. La portée nominale Sn est donnée dans la fiche technique.

Quelle est la signification de la LED jaune ?

La LED jaune indique l'état de la sortie de commutation : LED éteinte = sortie bloquée (objet absent ou non détecté), LED allumée = sortie passante (objet détecté dans la zone active).

Puis-je monter le détecteur de manière encastrée ?

Oui, mais respectez les distances minimales autour de la face active. Si monté encastré, la portée peut diminuer. Pour les modèles non encastrables, un montage encastré peut entraîner une perte de fonctionnement. Consultez le chapitre 'Montage' de la notice.

Quels sont les fils à utiliser pour le raccordement électrique ?

Les couleurs standard ifm sont : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie. Pour les modèles 2 fils, les connexions diffèrent. Suivez le schéma de l'étiquette de l'appareil.

Le détecteur est-il protégé contre les courts-circuits ?

Oui, les détecteurs ifm de cette gamme possèdent une protection pulsée interne contre les courts-circuits et les surcharges. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Comment entretenir le détecteur ?

Aucun entretien spécial n'est requis. Assurez-vous que la face active et l'espace libre au-dessus soient exempts de dépôts et de corps étrangers. L'appareil n'est pas réparable.

Quelle est la tension d'alimentation recommandée ?

La tension d'alimentation dépend de la version (AC ou DC). En général, pour les versions DC, utilisez une tension stabilisée entre 10 et 36 V DC (voir fiche technique). Pour les versions AC, 20-250 V AC. Tenez compte de l'ondulation résiduelle.

Que faire si le détecteur ne fonctionne plus ?

Vérifiez d'abord l'alimentation et le câblage. Nettoyez la face active. Si le problème persiste, l'appareil ne peut pas être réparé ; il doit être remplacé. Éliminez-le conformément aux réglementations locales.

MODE D'EMPLOI KD3501 IFM

Notice d'utilisation

Detecteurs capacitifs

efector150

DE

UK

FR

704550/00 01/2009

Inhalt

1 Consignes de sécurité 3
2 Fonctionnement et caractéristiques 4
3 Montage 4

3.1 Remarques sur le montage encastré ou non encastré 4

4 Raccordement electrique 5

4.1 Systemes de raccordement 5
4.2 Programmation 6
4.3 Type KI (avec connecteur) 6

4.3.1 Programmation par shunt dans le connecteur 6
4.3.2 Programmation par raccordement (KGE - DC PNP/NPN) 6

4.4 Type KDE - technologie 2 fils 6
4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN) 6

4.5 Type KDE - technologie 3 fils
4.5.1 Programmation par raccordement (KDE - DC PNP/NPN) 7

4.6 Type KIE/KGE 8
4.6.1 Programmation par shunt 8

5 Elements de service et d'indication 8
5.1 Example type KB 8

6 Reglages 9
6.1 Portee 9

7 Fonctionnement 9
8 Maintenance, réparation, élimination 9
9 Définitions 9

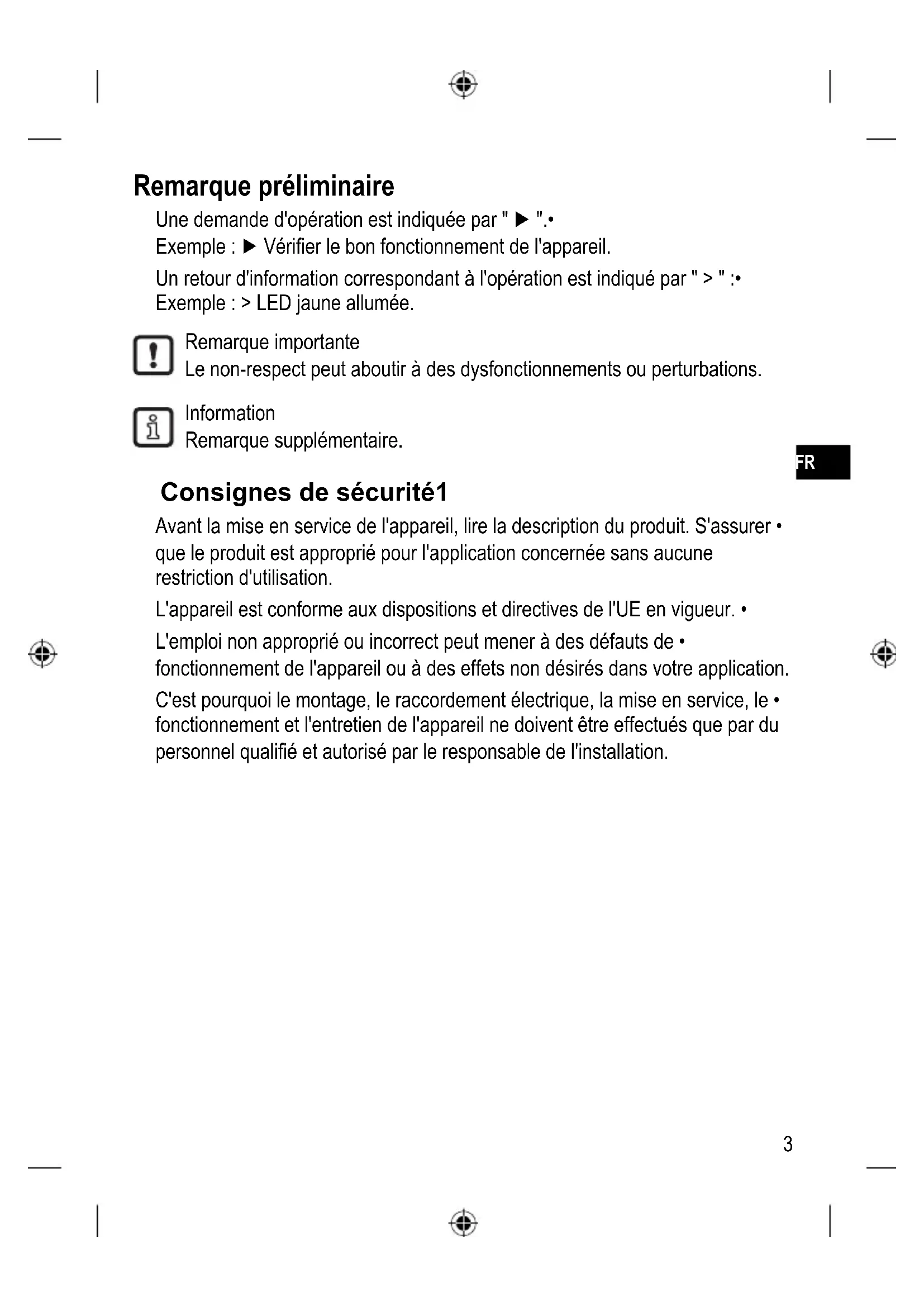

Remarque préliminaire

Une demande d'opération est indiquee par " ".

Exemple : Verifier le bon fonctionnement de l'appareil.

Unretour d'information correspondant à l'opération est indiqué par" > "

Exemple: >LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

FR

Consignes de sécurité1

Avant la mise en service de l'appareil, dire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des définits de • fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le · fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et caractéristiques2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aquareux et indique leur présence par un signal de commutation.

Montage3

Remarques sur le montage encastré ou non encastré3.1

Si des apparèils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

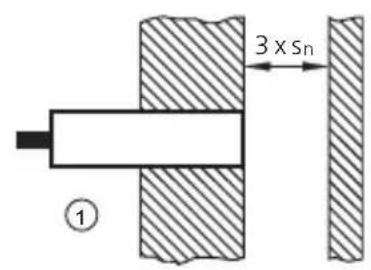

encastré1:

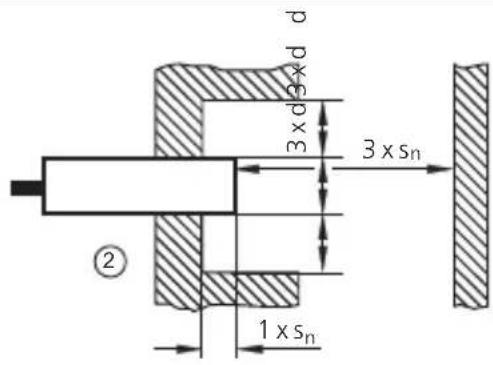

non encastré2:

S_n : portée nominale (voir fiche technique)

d: diamètre apparéil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d: diamètre apparéil

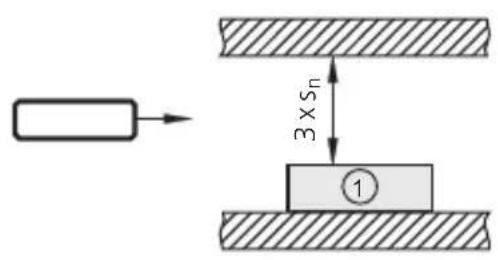

Respecter la distance minimale lors du montage du type KD

1: Détector du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

FR

Raccordement électrique4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Metre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des apparecs AC)1:

commutation negative 2:

commutation positive3:

Programmation4.2

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programme en normalement fermé2:

Programmation par raccordement (KGE - DC PNP/NPN)4.3.2

Type KDE - technologie 2 fils4.4

Programmation par raccordement (KDE - AC/DC PNP/NPN)4.4.1

Type KDE - technologie 3 fils4.5

Programmation par raccordement (KDE - DC PNP/NPN)4.5.1

Couleurs des fils conducteurs des connecteurs femelles ifm : BN (brun), BU (bleu), BK (noir).

Type KIE / KGE4.6

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1:

programme en normalement fermé (shunt ouvert)2:

Enlever le shunt à l'aide d'un outil approprié.

Éléments de service et d'indication5

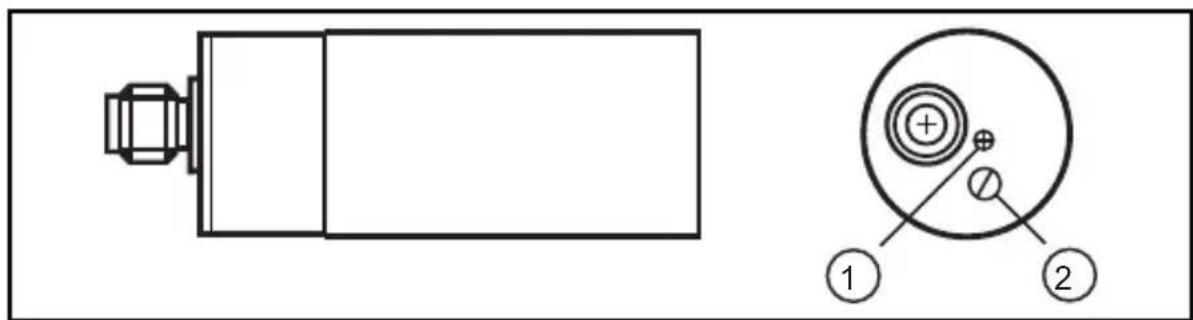

Exemple type KB5.1

LED1:

Potentiometre2:

Réglages6

Portée6.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portee1:

réduire la portee2:

Fonctionnement7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, élimination8

Cet apparéil ne nécessiteaucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

La face active et l'espace libre doivent être dégagés de toute présence de • dépôts et de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Définitions9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériel approupié (métal,...).

Fonction de sortie

Normalement ouvert (NO):objet dans la zone active - sortie commutée.

Normalement fermé (NF):objet dans la zone active - sortie bloquée.

Programmable :CHOIX libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques milliseconds).

Hysteresis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils ; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Derive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuits

Les gamas de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien liée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
