Produkttyp	Kapazitiver Näherungssensor
Marke	IFM
Modell	KD3501
Erkennungstechnologie	Kapazitiv
Nennschaltabstand (Sn)	Über Potentiometer einstellbar
Ausgangsfunktion	Schließer (NO) oder Öffner (NF) programmierbar
Ausgangstyp	PNP oder NPN je nach Version (programmierbar durch Verdrahtung oder Steckbrücke)
Versorgungsspannung	DC oder AC je nach Version (siehe Datenblatt)
Statusanzeige	Gelbe LED (leuchtend = Ausgang durchgeschaltet)
Schutz	Gepulster Kurzschluss- und Überlastschutz
Elektrischer Anschluss	Buchsenstecker (Typ KI/KDE/KGE) mit Adern nach Farbcode
Montage	Bündig oder nicht bündig (Freiraum beachten)
Erkennbare Materialien	Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Wasser usw.
Einstellung des Schaltabstands	Über Potentiometer mit beigelegtem Schraubendreher
Programmierung	Durch Steckbrücke oder Verdrahtung je nach Typ
Wartung	Keine Wartung erforderlich; aktive Fläche sauber halten
Reparierbarkeit	Nicht reparierbar
Entsorgung	Umweltgerechte Entsorgung gemäß nationalen Vorschriften
Betriebstemperatur	In dieser Anleitung nicht angegeben

Häufig gestellte Fragen - KD3501 IFM

Wie programmiert man die Ausgangsfunktion (NO/NF) am KD3501?

Die Programmierung hängt vom Anschlusstyp ab. Bei Modellen mit Stecker (Typ KI) verwenden Sie die Steckbrücke im Stecker: Brücke geschlossen = Schließer (Lieferzustand), Brücke offen = Öffner. Bei Modellen KDE erfolgt die Programmierung über die Verdrahtung der Adern. Beachten Sie den Anschlussplan in der Anleitung.

Welche Materialien kann der kapazitive Sensor KD3501 erkennen?

Er erkennt berührungslos Metalle, die meisten Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wässrigen Flüssigkeiten.

Wie stellt man den Schaltabstand ein?

Verwenden Sie das Potentiometer am Gerät (z. B. Typ KB) mit dem beigelegten Schraubendreher. Drehen Sie im Uhrzeigersinn, um den Schaltabstand zu vergrößern, gegen den Uhrzeigersinn, um ihn zu verkleinern. Der Nennschaltabstand Sn ist im Datenblatt angegeben.

Was bedeutet die gelbe LED?

Die gelbe LED zeigt den Zustand des Schaltausgangs an: LED aus = Ausgang gesperrt (Objekt nicht vorhanden oder nicht erkannt), LED ein = Ausgang durchgeschaltet (Objekt im aktiven Bereich erkannt).

Kann ich den Sensor bündig einbauen?

Ja, aber beachten Sie die Mindestabstände um die aktive Fläche. Bei bündigem Einbau kann der Schaltabstand geringer sein. Bei nicht bündig einbaubaren Modellen kann ein bündiger Einbau zu Funktionsverlust führen. Siehe Kapitel 'Montage' in der Anleitung.

Welche Adern sind für den elektrischen Anschluss zu verwenden?

Die ifm-Standardfarben sind: BN (braun) = Versorgung +, BU (blau) = Versorgung -, BK (schwarz) = Ausgang. Bei 2-Leiter-Modellen sind die Anschlüsse anders. Folgen Sie dem Schaltbild auf dem Geräteetikett.

Ist der Sensor gegen Kurzschluss geschützt?

Ja, die ifm-Sensoren dieser Baureihe verfügen über einen internen gepulsten Kurzschluss- und Überlastschutz. Nach einem Kurzschluss überprüfen Sie die einwandfreie Funktion des Geräts.

Wie wartet man den Sensor?

Es ist keine spezielle Wartung erforderlich. Stellen Sie sicher, dass die aktive Fläche und der Freiraum darüber frei von Ablagerungen und Fremdkörpern sind. Das Gerät ist nicht reparierbar.

Welche Versorgungsspannung wird empfohlen?

Die Versorgungsspannung hängt von der Version ab (AC oder DC). Im Allgemeinen verwenden Sie bei DC-Versionen eine stabilisierte Spannung zwischen 10 und 36 V DC (siehe Datenblatt). Bei AC-Versionen 20-250 V AC. Beachten Sie die Restwelligkeit.

Was tun, wenn der Sensor nicht mehr funktioniert?

Überprüfen Sie zuerst die Spannungsversorgung und die Verdrahtung. Reinigen Sie die aktive Fläche. Wenn das Problem weiterhin besteht, kann das Gerät nicht repariert werden; es muss ersetzt werden. Entsorgen Sie es gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG KD3501 IFM

1 Sicherheitshinweise 3
2 Bestimmungsgemäß Verwendung 4
3 Montage 4

3.1 Hinweise für den bündigen und nichtbündigen Einbau 4

4 Elektrischer Anschluss 5

4.1 Anschlussyteme 5
4.2 Programmierung 6
4.3 Bauform KI (mit Steckverbindung) 6

4.3.1 Programmierung über die Brücke im Stecker 6
4.3.2 Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN) 6

4.4 Bauform KDE - Zweileitertechnik 6

4.4.1 Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN) 6

4.5 Bauform KDE - Dreileitertechnik 7
4.5.1 Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN).7
4.6 Bauform KIE / KGE 8
4.6.1 Programmierung über die Drahtbrücke 8

5 Bedien- und Anzeigeelemente 8
5.1 Beispiel Bauform KB 8
6 Einstellungen 9
6.1 Schaltabstand 9

7 Betrieb 9
8 Wartung, Instandsetzung, Entsorgung 9
9 Begriffe 9

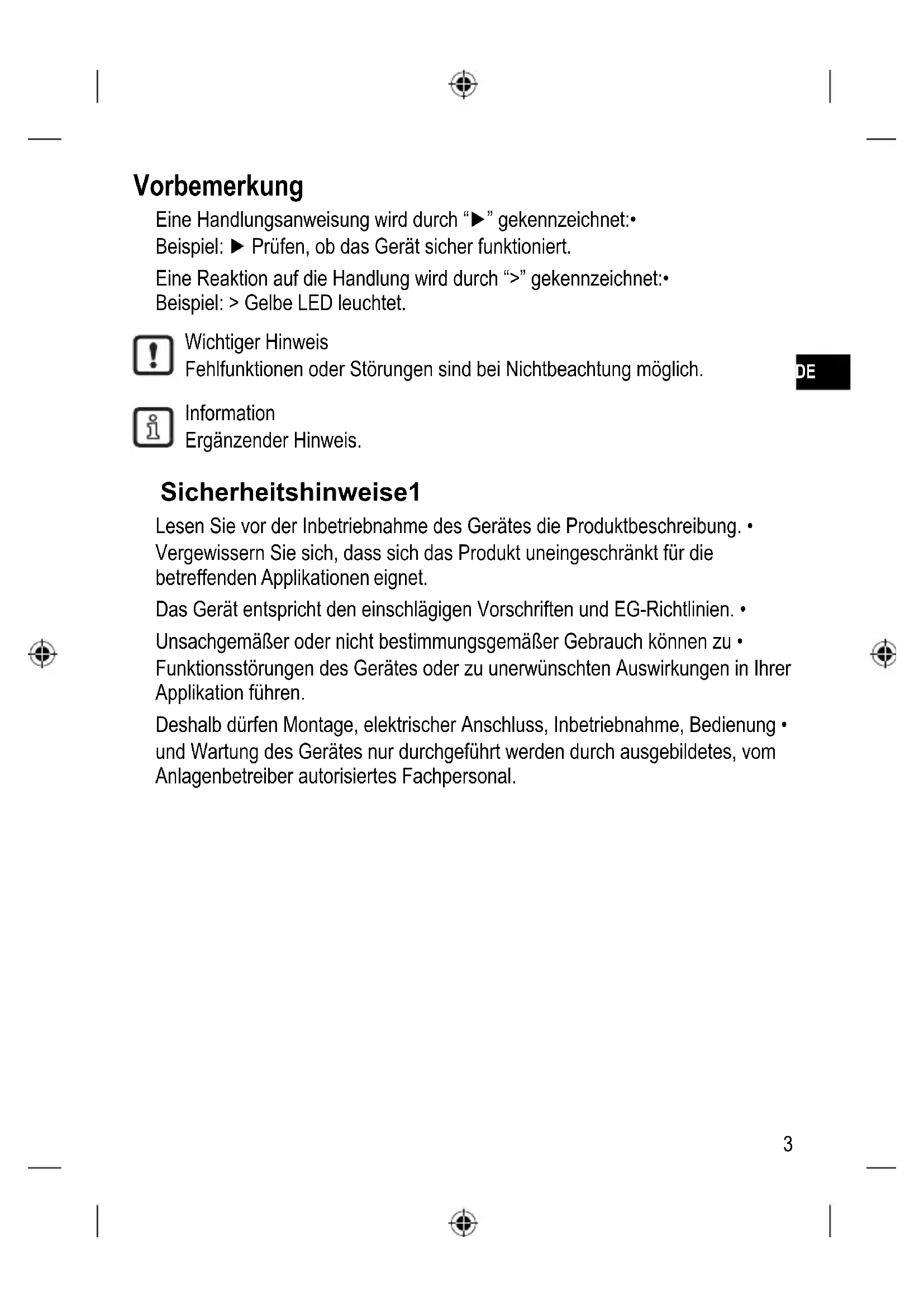

Vorbemerkung

Eine Handlungsanweisung wird durch “▶” gekennzeichnet:

Beispiel: Prufen, ob das Gerät sicher Funktioniert.

Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet:

Beispiel: > Gelbe LED leuchtet.

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

Sicherheitshinweise1

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung.

Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die

betreffenden Applikationen eignet.

Das Gerät entspricht den einschlagigen Vorschriften und EG-Richtlinien.

Unsachgemäß oder nicht bestimmungsgemäßer Gebrauch konnen zu

Funktionstörungen des Gerätes oder zu unerwänschten Auswirkungen in ihrer

Applikation fuhren.

Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung

und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom

Anlagenbetreiber autorisiertes Fachpersonal.

Bestimmungsgemäß Verwendung2

Der kapazitive Sensor erfasst berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Montage3

Hinweise für den bündigen und nichtbündigen Einbau3.1

Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschaften (Funktionsverlust).

Freiräume an der aktiven Flächte beachten.

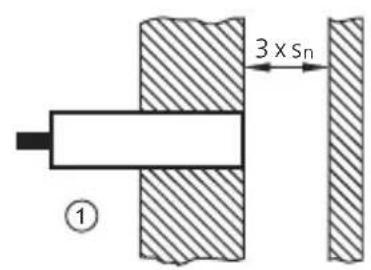

bündig1:

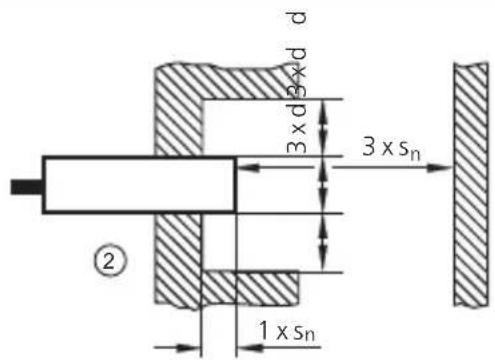

nicht bündig2:

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstände bei Montage mehrerer Schalter gleichen Typs beachten.

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstand bei Montage der Bauformen KD beachten

1: Sensor Bauform KD (Einbau nur nichtbündig)

Die Abstände sind vom Anwender im Rahmen seiner Applikation selbst zu prufen und festzulegen.

Elektrischer Anschluss4

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten.

Gerät nach den Angaben auf dem Typenschild anschließen.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Anschlussyteme4.1

Zweileitertechnik

Dreileitertechnik

Miniatur-Sicherung (bei AC-Geräten)1:

n-schaltend2:

p-schaltend3:

Programmierung4.2

Bauform KI (mit Steckverbindung)4.3

Programmierung über die Brücke im Stecker4.3.1

Schließer programmiert (Auslieferungszustand)1:

Öffnerprogrammiert2:

Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN)4.3.2

Bauform KDE - Zweileitertechnik4.4

Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN)4.4.1

Bauform KDE - Dreileitertechnik4.5

Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN)4.5.1

Adernfarben bei ifm-Kabeldosen: BN (braun), BU (blau), BK (schwarz).

Bauform KIE / KGE4.6

Programmierung über die Drahtbrücke4.6.1

Schließer programmiert (Drahtbrücke geschlossen, Auslieferungszustand)1:

Öffner programmiert (Drahtbrücke offen)2:

Drahtbrücke mit geeignetem Werkzeug trennen.

Bedien- und Anzeigeelemente5

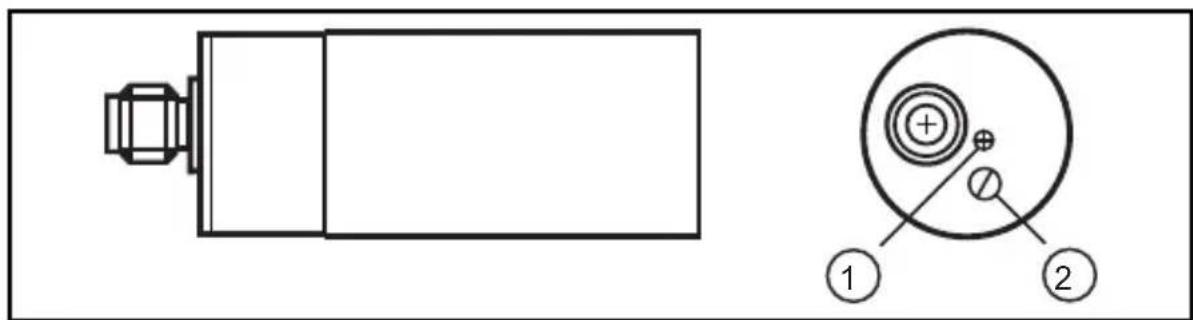

Beispiel Bauform KB5.1

LED1:

Potentiometer2:

Einstellungen6

Schaltabstand6.1

Schaltabstand am Potentiometer mit beigelegtem Schraubendreher einstellen.

Schaltabstand vergroßern1:

Schaltabstand verkleinern2:

Betrieb7

Prüfen Sie, ob das Gerät sicher Funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LED:

LED gelb aus: Schaltausgang gespert

LED gelb ein: Schaltausgang leitend

Wartung, Instandsetzung, Entsorgung8

Der Betrieb des Gerätes ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

Die aktive Fläche und ggf. ein Freiraum von Ablagerungen und Fremdkörpersn • frei halten.

Eine Instandsetzung des Gerätes ist nicht möglich.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gultigen nationalen Bestimmungen.

Begriffe9

Aktive Schaltzone/ Aktive Zone

Bereich (Raum) über der aktiven Fläche, in dem der Sensor auf die Näherung von bedämpfendem Material reagiert.

Ausgangsfunktion

Schließer: Gegenstand im Bereich der aktiven Schaltzone - Ausgang durchgeschaltet.

Öffner: Gegenstand im Bereich der aktiven Schaltzone - Ausgang gespert.

Programmierbar: Offner oder Schließer frei wahlbar.

p-schaltend: Ausgangssignal positiv (gegen L-).

n-schaltend: Ausgangssignal negativ (gegen L^+ ).

Bereitschaftsverzögerungszeit

Zeit, die der Sensor benötigt, um nach Anlagen der Betriebsspannung funktionsbereit zu sein (im Millisekundenbereich).

Hysterese

Differenz zwischen Ein- und Ausschaltpunkt.

Reststrom

Dient zur Eigenversorgung von 2-Leiter-Geräten; er fließt auch bei gesperrtem Ausgang über die Last.

Stromaufnahme

Der Strom zur Eigenversorgung von 3-Leiter-Gleichstromgeräten.

Schaltpunktdrift

Verschiebung des Schaltpunktes bei Veränderung der Umgebungsbedingungen (z. B. Temperatur, Druck, Luftfeuchtigkeit etc.).

Kurzschlusssschutz

Sind ifm-Sensoren durch getakteten Kurzschlussschutz gegen Überstrom geschützt, kann bei Gluhlampen, elektronischen Relais oder niederohmigen Verbrauchern der Kurzschlussschutz anspruchen!

Betriebsspannung

Spannungsbereich, in dem der Sensor safer arbeitet. Es sollte eine stabilisierte und gut gegliettete Gleichspannung verwendet werden! Restwelligkeit beachten!
