Type de produit	Détecteur de mouvements
Modèle	IFM OJ5144
Technologie de détection	Infrarouge passif (PIR)
Plage de détection	Jusqu'à 12 mètres
Angle de détection	90 degrés
Alimentation	24 V AC/DC
Consommation d'énergie	Moins de 1 W
Température de fonctionnement	-20 à +50 °C
Installation	Montage en surface ou encastré
Utilisation	Détection de mouvements pour l'éclairage automatique
Maintenance	Vérification régulière du fonctionnement et nettoyage des capteurs
Sécurité	Conforme aux normes de sécurité électrique
Dimensions	Dimensions compactes pour une installation discrète
Garantie	2 ans

FOIRE AUX QUESTIONS - OJ5144 IFM

Comment installer le détecteur de mouvements IFM OJ5144 ?

Pour installer le détecteur, choisissez un emplacement où il peut détecter les mouvements sans obstructions. Fixez-le à une hauteur d'environ 2 à 3 mètres et assurez-vous qu'il soit orienté vers la zone à surveiller.

Quel est le champ de détection du IFM OJ5144 ?

Le détecteur IFM OJ5144 a un champ de détection de 12 mètres dans un angle de 90 degrés.

Comment ajuster la sensibilité du détecteur ?

La sensibilité du détecteur peut être ajustée via le potentiomètre situé sur le boîtier. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si le détecteur ne s'active pas ?

Vérifiez que le détecteur est correctement alimenté et que les connexions sont sécurisées. Assurez-vous également que rien n'obstrue la zone de détection.

Le détecteur fonctionne-t-il à l'extérieur ?

Oui, le IFM OJ5144 est conçu pour une utilisation en extérieur, mais il doit être protégé des intempéries directes.

Comment puis-je tester le fonctionnement du détecteur ?

Pour tester le détecteur, passez lentement devant lui dans la zone de détection. Si le détecteur fonctionne correctement, il devrait s'activer.

Le détecteur peut-il détecter des animaux ?

Oui, le détecteur peut parfois détecter des animaux. Si cela pose problème, envisagez de réduire la sensibilité.

Comment réinitialiser le détecteur ?

Pour réinitialiser le détecteur, déconnectez-le de l'alimentation pendant environ 10 secondes, puis reconnectez-le.

Quels types de lumière le détecteur peut-il contrôler ?

Le IFM OJ5144 peut contrôler des lumières LED, fluorescentes et incandescentes, à condition que la charge ne dépasse pas les spécifications du produit.

Où puis-je trouver le manuel d'utilisation du IFM OJ5144 ?

Le manuel d'utilisation est disponible sur le site web du fabricant ou peut être obtenu en contactant le service client.

MODE D'EMPLOI OJ5144 IFM

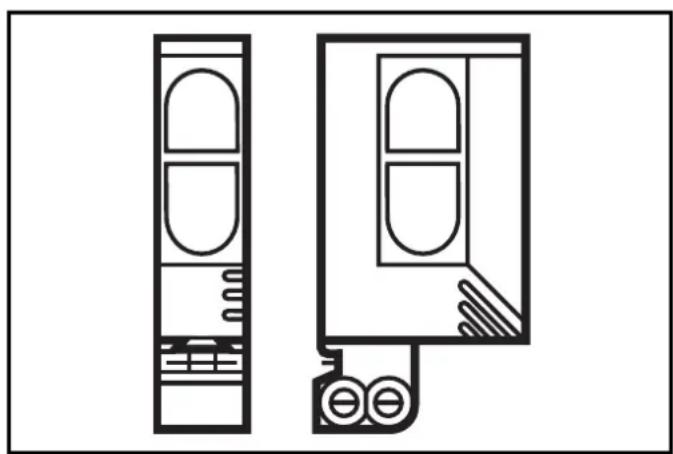

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector20

Système réflexion directe avec suppression de l'arrête-plan OJH

Fonctionnement et caractéristiques

La cellule réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r): voir l'étiquette (valeur sur du papier blanc 200mm x 200mm).

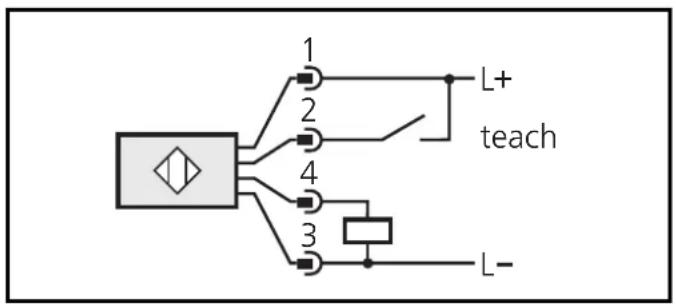

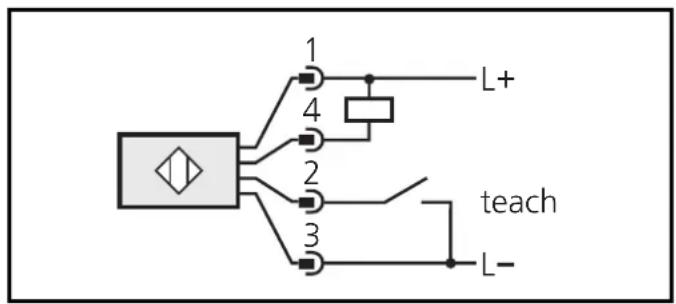

Raccordement electrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement:

DC PNP DC NPN

Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

Programmation de la fonction de sortie par bouton-poussoir ou par le fil de programmation: voir page 18.

Montage

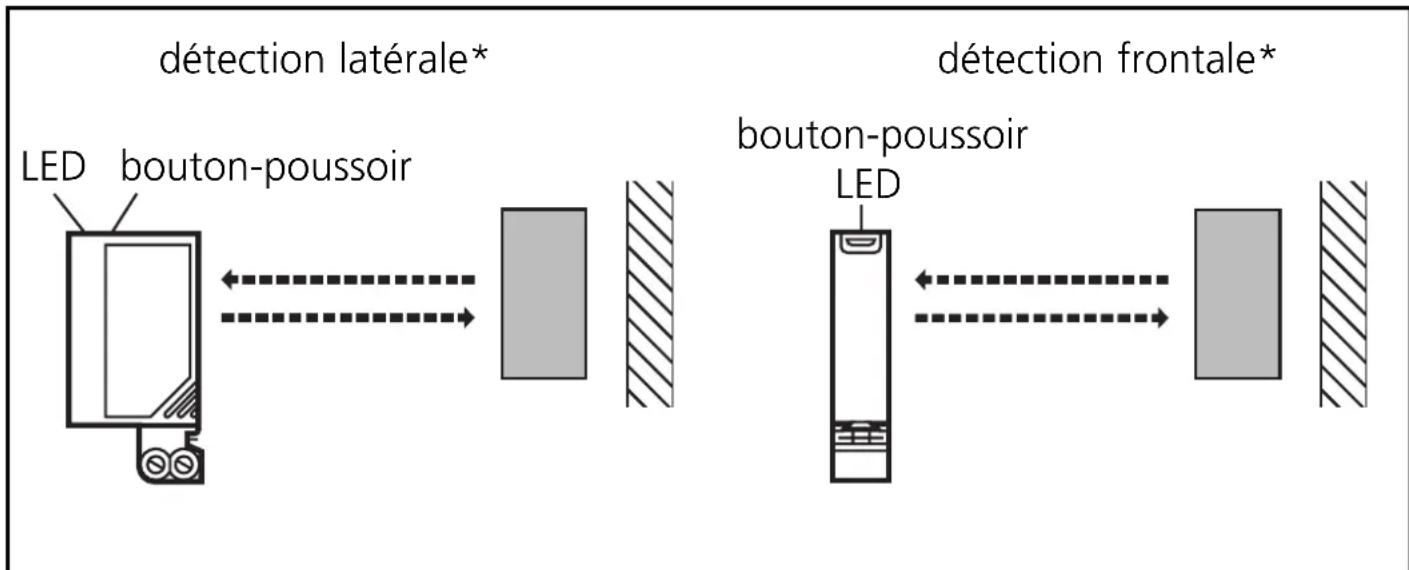

* Ci-dessous, le montage et le réglage sont décrites à l'aide d'une cellule avec détction frontale. Les fonctions des cellules avec détention latérale sontidentiques.

Orienter la cellule réflexion directe en direction de l'objet à détecter et le fixer avec un clip de fixation.

Montage de la série OJ51xx

Pour le montage, les cellules de la série OJ51xx ont deux trous de fixation latéraux. Le clip de fixation n'est pas fourni.

Portée optimale seulement avec orientation précise.

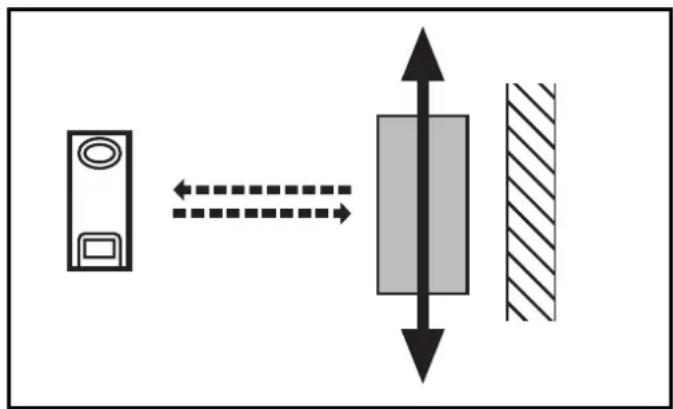

Le mouvement des objets à déctector doit être transversal par rapport à

la lentille de la cellule. En cas d'autres directions de mouvement on devrait préalablement vérifier le bon fonctionnement.

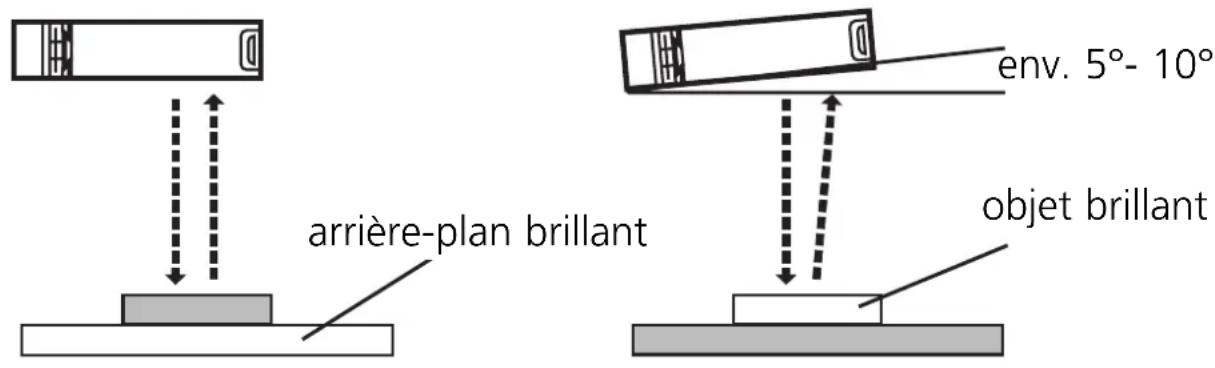

En cas d'applications difficiles (faible distance entre l'objet et l'arrière-plan) nous recommendons les positions de montage suivantes:

• Dans le cas d'objet moins brillant que l'arrière-plan, la cellule doit être montée verticalément par rapport à la surface de l'arrière-plan.
• Dans le cas d'objet plus brillant que l'arrière-plan, la cellule doit être montée avec un angle d'inclinaison supérieur à env. 5 - 10^ par rapport à la surface de l'objet.

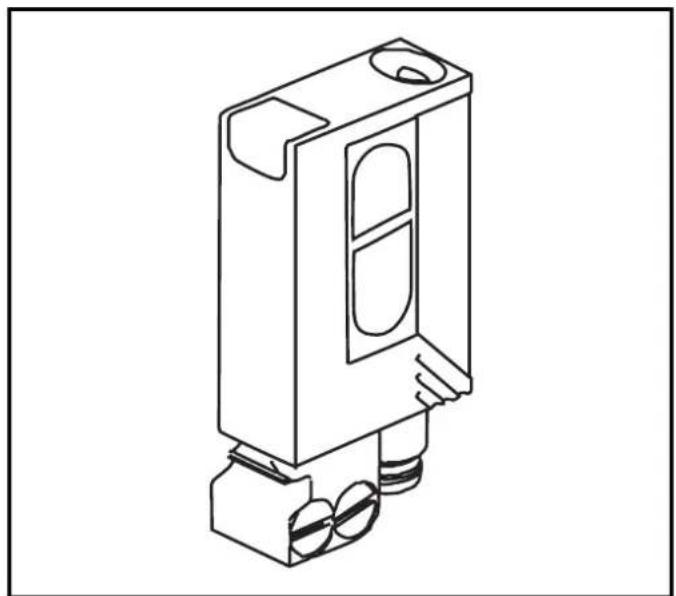

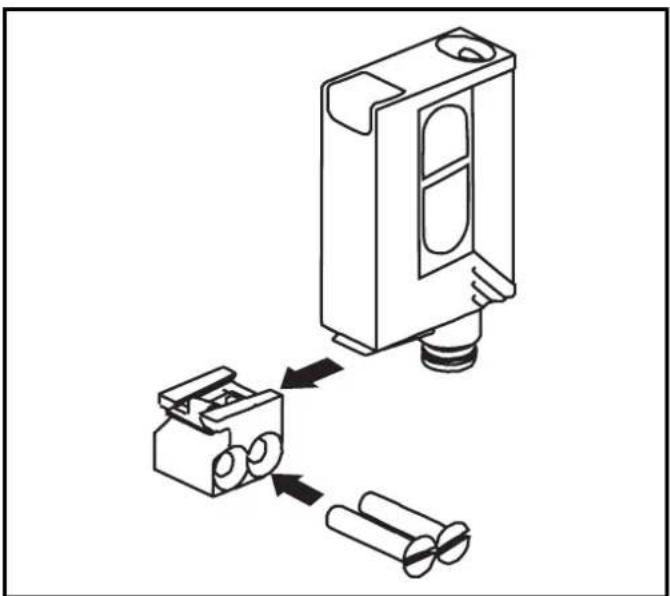

Montage du clip de fixation fourni

Fixer le clip avec les vis fournies et faire glisser la cellule dans le clip jusqu'à ce que le dessort s'enclenché.

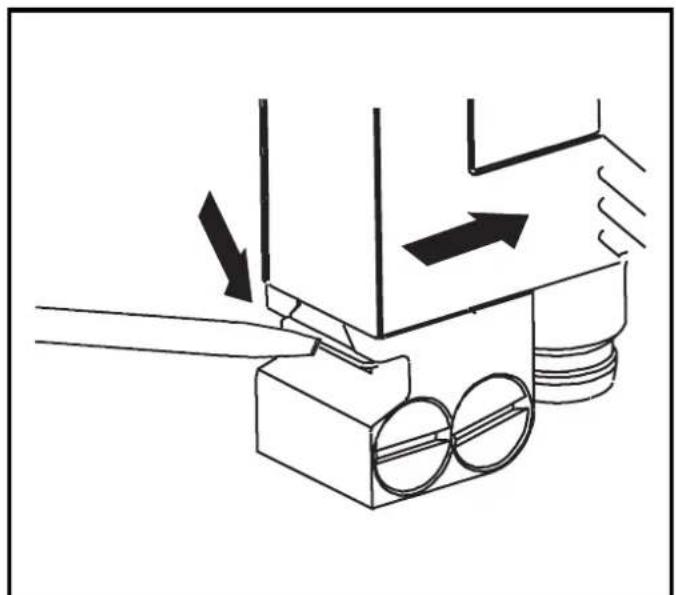

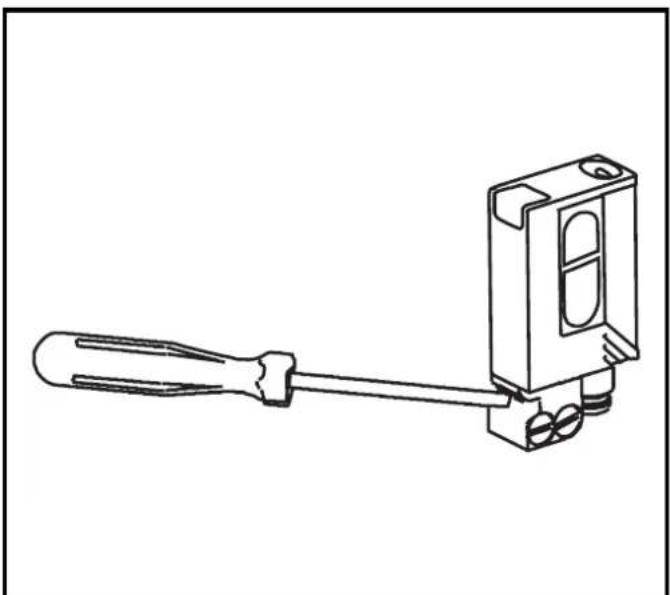

Pour enlever la cellule pousser le ressort vers le bas avec un tournevis et oter la cellule du clip.

Réglage de la cellule en cas d'objects statiques*

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Réglage avec l'objet. Appuyer une fois. ←→
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Réglage sans objet. L'arrière-plan doit se couver dans la portée maximale. Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse: régler d'abord sans objet, ensuite avec l'objet.

• Le réglage de la cellule peut également être effectué de la même façon par le fil de programmation (broche 2 / WH). Pour activer les fonctions le fil de programmation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant. Retro-information: Le réglage de la cellule n'est pas possible (par ex. le signal de l'objet et le signal de l'arrête-plan ont presque la même intensité), la sortie de commutation est commutée pendant 2 s. Ensuite la cellule passe au mode de fonctionnement sans changer le réglage.

Si le réglage de la cellule n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passé au mode de fonctionnement sans changer le réglage.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer le réglage.

Réglage de la portée maximale*

• Passer au mode programmation (étape 1).
• Orienter la cellule de façon à ce que ni l'objet ni l'arrière-plan ne reçoive la lumière (distance min. > portée max.).

• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

• Le réglage de la cellule peut également être effectué de la même façon par le fil de programmation (broche 2 / WH). Pour activer les fonctions le fil de programmation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant.

Verrou électronique

Pour verrouiller la cellule le fil de programmation doit être activé pendant env. 15s - 20s*.

Pour déverrouiller le fil de programmation doit être activé de nouveau pendant env. 15s - 20s*.

• Pour activer les fonctions le fil de programmation (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant.

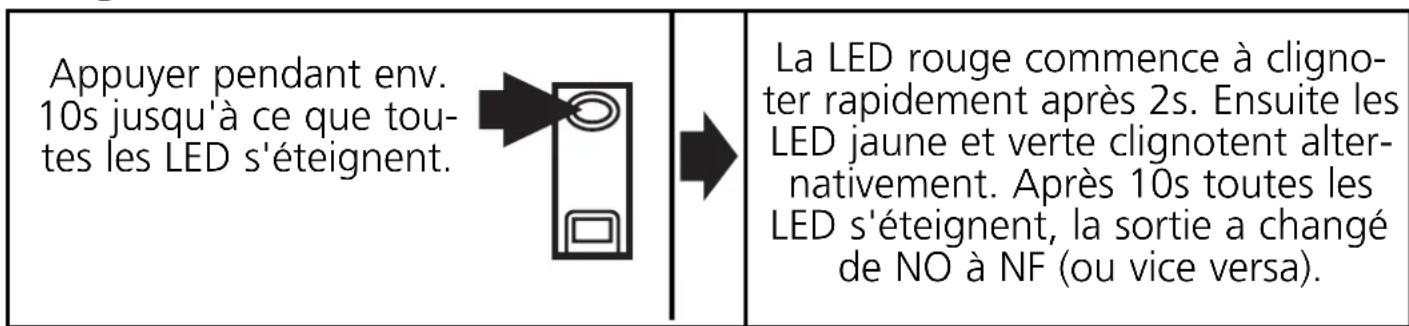

Programmation de la fonction de sortie*

• La programmation de la fonction de sortie peut également être effectuee de la meme facon par le fil de programmation (broche 2 / WH). Pour activer les fonctions le fil de programmation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED.

LED verte allumée	L'appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sorting pas commutée).

Entretien

Les lentilles de la cellule doivent etre dégagées de tout encrassement.
