Produkttyp	Bewegungsmelder mit Direktreflexion und Hintergrundunterdrückung
Marke	IFM
Modell	OJ5144
Kategorie	Bewegungsmelder
Technologie	Optoelektronik (Direktreflexion)
Reichweite	Bis zu 2 m (laut Etikett, gemessen auf weißem Papier 200x200 mm)
Spannungsversorgung	10-30 V DC
Ausgang	Programmierbarer PNP- oder NPN-Ausgang
Anschluss	4 Adern: BN (braun) = L+, BU (blau) = L-, BK (schwarz) = Ausgang, WH (weiß) = Programmierung
LED-Anzeige	Grün: Gerät betriebsbereit; Gelb: Schaltausgang; Rot: Programmierung oder Fehler
Programmierfunktionen	Einstellung mit/ohne Objekt, maximale Reichweite, elektronische Verriegelung, Ausgangsfunktion
Montage	Mitgelieferter Montageclip oder seitliche Bohrungen für Schrauben
Gehäusematerial	Kunststoff
Gewicht	Ca. 50 g
Abmessungen	Ca. 50 x 50 x 20 mm
Betriebstemperatur	-25 °C bis 60 °C
Schutzart	IP67
Wartung	Linsen mit einem weichen, trockenen Tuch reinigen
Sicherheit	Vor elektrischem Anschluss Spannungsversorgung trennen
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar auf notice-facile.com

Häufig gestellte Fragen - OJ5144 IFM

Wie schließe ich den Bewegungsmelder OJ5144 an?

Schließen Sie die Adern wie folgt an: BN (braun) an L+ (10-30 V DC), BU (blau) an L-, BK (schwarz) an den Ausgang, WH (weiß) für die Programmierung. Trennen Sie stets die Spannungsversorgung vor dem Anschluss.

Wie programmiere ich den Melder zur Objekterkennung?

1. Drücken Sie die Taste ca. 2 s lang, bis die rote LED blinkt. 2. Platzieren Sie das Objekt und drücken Sie einmal. 3. Entfernen Sie das Objekt und drücken Sie erneut. Die LEDs bestätigen die Einstellung.

Wie stelle ich die maximale Reichweite ein?

Im Programmiermodus richten Sie den Melder ohne Objekt oder Hintergrund im Feld aus, dann drücken Sie zweimal die Taste. Sie können auch den Programmierdraht (WH) verwenden, indem Sie ihn je nach PNP/NPN-Typ an L+ oder L- anschließen.

Was bedeuten die LEDs?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Schaltausgang. Gelbe und rote LED blinken abwechselnd mit 2 Hz: Kurzschluss; mit 1 Hz: interner Fehler (Ausgang nicht geschaltet).

Wie verriegele ich den Melder, um versehentliche Änderungen zu vermeiden?

Aktivieren Sie den Programmierdraht (WH), indem Sie ihn für ca. 15-20 Sekunden an L+ (PNP) oder L- (NPN) anschließen. Wiederholen Sie den Vorgang zum Entriegeln.

Was ist das Detektionsprinzip des OJ5144?

Es ist ein Direktreflexionsmelder mit Hintergrundunterdrückung. Er sendet einen Lichtstrahl aus und erkennt Objekte berührungslos, auch auf wenig reflektierenden Oberflächen.

Der Melder schaltet nicht, was tun?

Überprüfen Sie die Spannungsversorgung (10-30 V DC), die Verkabelung (BN, BU, BK, WH) und den Zustand der LEDs. Ein abwechselndes gelb-rotes Blinken zeigt einen Kurzschluss oder internen Fehler an. Reinigen Sie die Linsen, wenn sie verschmutzt sind.

Wie montiere ich den Bewegungsmelder OJ5144?

Verwenden Sie den mitgelieferten Montageclip: Befestigen Sie den Clip mit Schrauben, dann schieben Sie den Melder bis zum Einrasten. Für eine Montage ohne Clip nutzen Sie die beiden seitlichen Bohrungen für M3-Schrauben. Richten Sie den Melder senkrecht zur Bewegung des Objekts aus.

Was ist die typische Reichweite des OJ5144?

Die Reichweite hängt vom Objekt und seinem Hintergrund ab. Der Wert auf dem Etikett wird auf weißem Papier 200x200 mm gemessen. Typischerweise kann sie bis zu 2 m betragen. Bei weniger reflektierenden Objekten ist die Reichweite geringer.

Wie reinige ich den Melder?

Verwenden Sie ein weiches, trockenes Tuch zum Reinigen der Linsen. Vermeiden Sie Lösungsmittel oder Scheuermittel. Regelmäßige Wartung gewährleistet eine zuverlässige Erkennung.

BEDIENUNGSANLEITUNG OJ5144 IFM

Reflexlichttaster mit Hintergrundausblendung OJH Diffuse reflection sensor with background suppression OJH

Bestimmungsgemäß Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite (r): siehe Typaufkleber (Wert bezogen auf weiβes Papier 200mm x 200mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an.

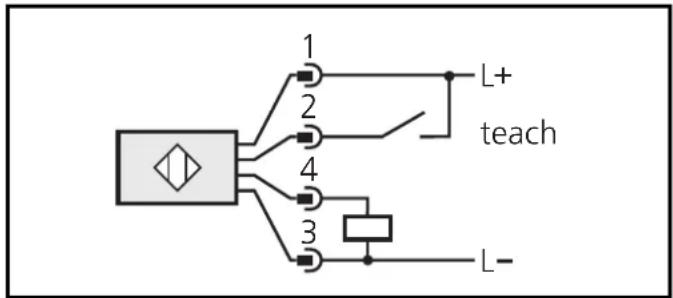

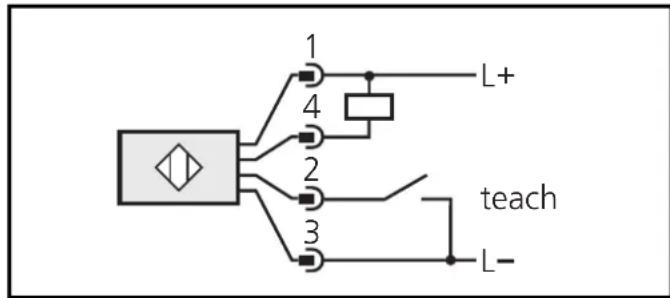

DC PNP DC NPN

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.

Programmieren der Ausgangsfunktion durch Einstelltaste oder Teach Leitung (s. Seite 6).

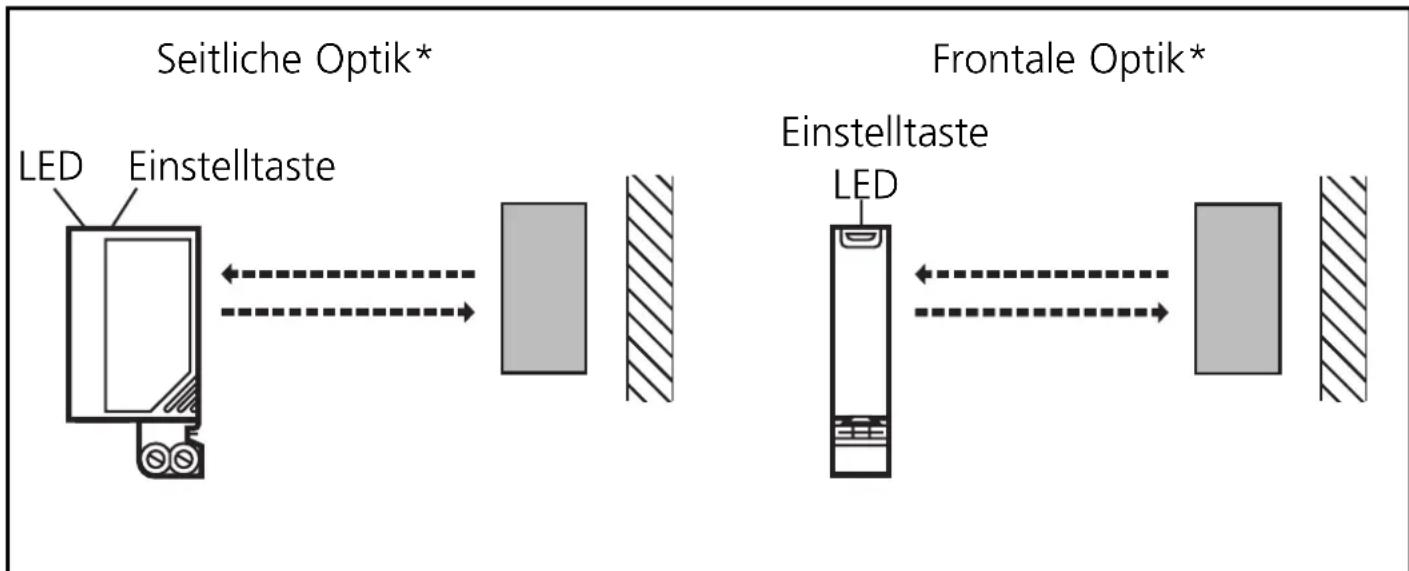

Montage

* In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-Types mit frontaler Optik gezeigt. Die Funktionen der Geräte mit damitlicher Optik sind identisch.

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sieihn mit der Montagehalterung.

Montage der Baureihe OJ51xx

Die Geräte der Baureihe OJ51xx haben seitlich zwei Befestigungslöcher für die Montage. Eine Montagehalterung wird nicht mitgeliefert.

Maximale Reichweite nur bei genauer Ausrichtung.

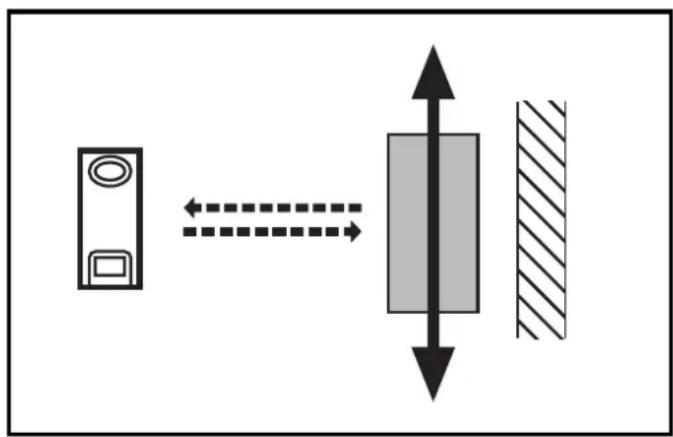

Die zu erfassenden Objekte sollen sich quer zur Geräteoptik bewegen.

Bei anderen Bewegungsrichtungen sollen vorher getestet werden, ob diese Funktion gewährleistet ist.

Wir empfehlen Ohnen bei anspruchsvollen Anwendungen (kleiner Abstand zwischen dem Objekt und dem Hintergrund) folgende Einbaulagen:

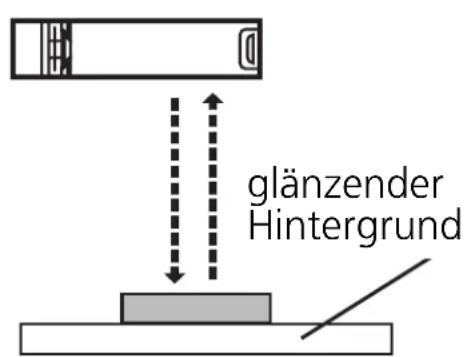

• Im Fall von glänzenden Hintergrundoberflächen und weniger glänzenden Objektoberflächen sollen den Sie den Sensor senkrecht zur Hintergrundoberfläche einbauen.

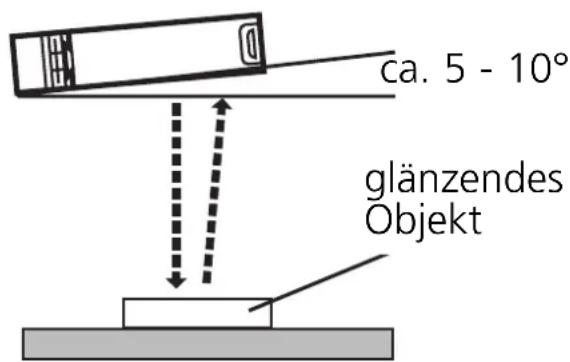

• Im Fall von glänzenden Objektoberflächen und weniger glänzenden Hintergrundoberflächen sollen den Sie den Sensor in einem Winkel von ca. 5 - 10^ einbauen.

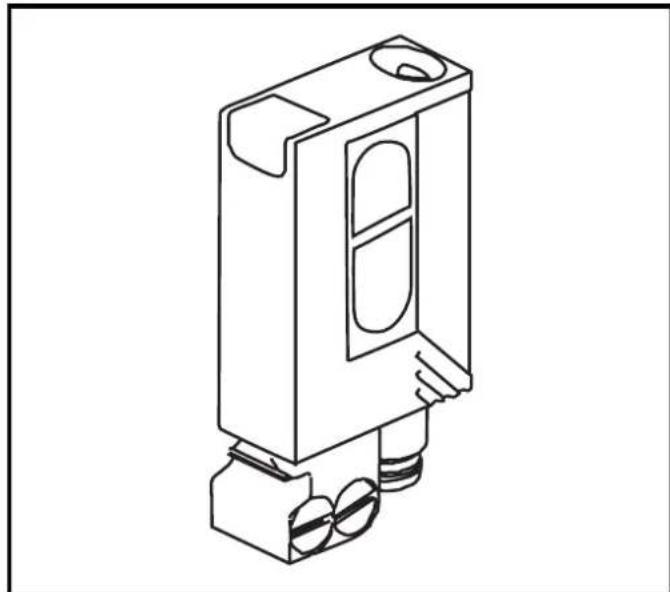

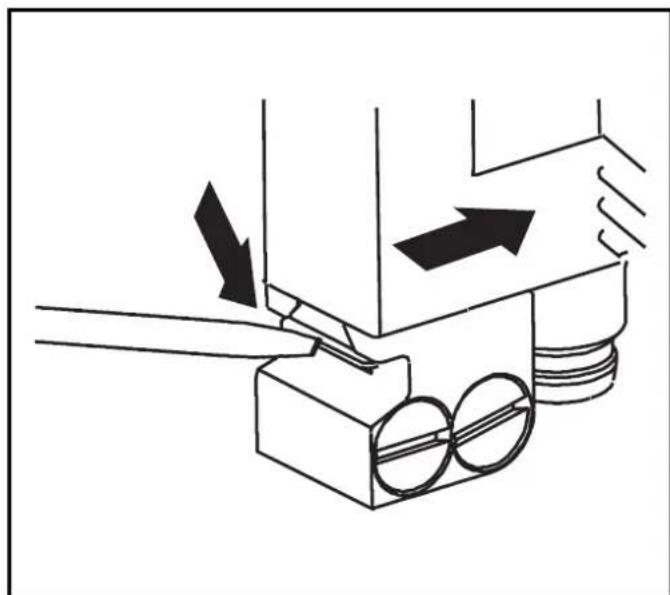

Montage der mitgelieferten Montagehalterung

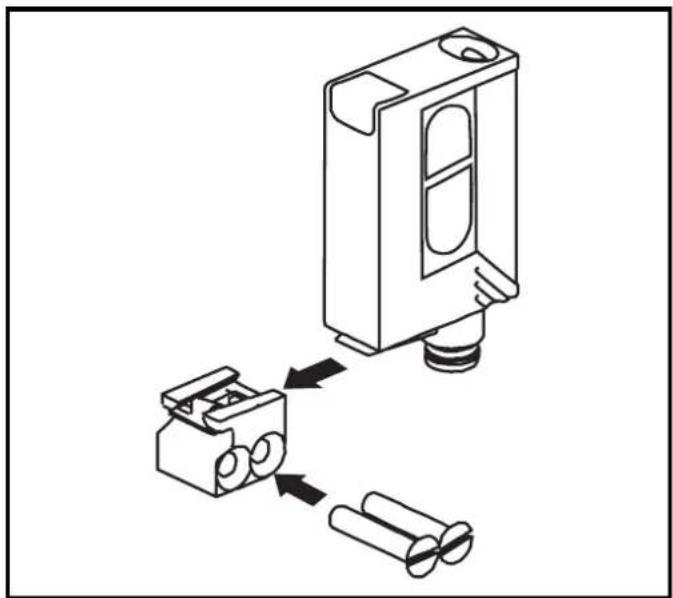

Schrauben Sie die Halterung mit den beigelegten Schrauben fest und schieben Sie das Gerät in die Führung des Halters bis die Haltefeder einrastet.

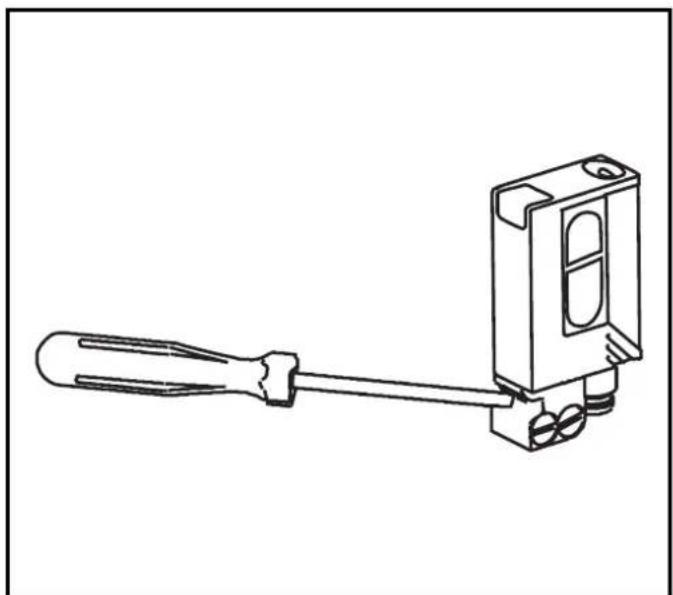

Zum Lösen des Gerätes drücken Sie die Haltefeder mit Hilfe eines Schraubendrehers nach unten undziehen das Gerät von der Halterung.

Einstellung des Geräts bei stillstehenden Objekten*

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Einstellung mit Objekt. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Einstellung ohne Objekt. Der Hintergrund muss sich innerhalb der maximalen Tastweite befinden. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

• Die Einstellung des Geräts ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird der Schaltausgang für 2s gesetzt. Danach Goes das Gerät mit unveränderter Einstellung in den Betriebsmodus über.

Ist die Einstellung des Geräts nicht möglich (z. B. Objekt- und Hintergrundssignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach Goes das Gerät mit unveränderter Einstellung in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigigt而去 das Gerät automatisch mit unveränderter Einstellung in den Betriebsmodus über.

Einstellen maximaler Tastweite*

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß weder vom Objekt noch vom Hintergrund Licht empfangen wird (min. Abstand > max. Tastweite).

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

• Die Einstellung des Geräts ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Elektronisches Schloß

Zum Verriegeln wird die Teach-Leitung für ca. 15s - 20s aktiviert*.

Zum Entriegeln wird die Teach-Leitung wieder für 15s - 20s aktiviert*.

• Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung (Pin 2 / WH) mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

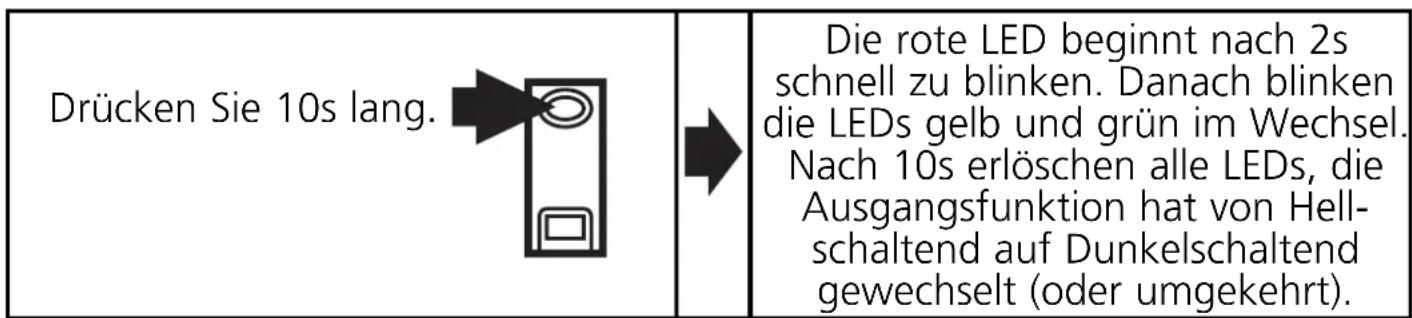

Programmieren der Ausgangsfunktion*

* Das Programmieren der Ausgangsfunktion ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.
