KD5039 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD5039
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Technologie de raccordement	2 fils ou 3 fils (AC/DC, PNP/NPN selon le type)
Fonction de sortie réglable	Normalement ouvert (NO) ou normalement fermé (NF) via shunt
Réglage de portée	Par potentiomètre (tournevis)
Affichage LED	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Montage	Encastré ou non encastré, respecter les distances minimales (voir notice)
Alimentation	AC ou DC selon le modèle (consulter la fiche technique)
Protection électrique	Fusible miniature recommandé (pour appareils AC)
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques ou corps étrangers
Réparabilité	Non réparable en cas de défaut
Élimination	Respecter les règlements nationaux pour une élimination écologique
Sécurité	Raccordement par électricien qualifié ; respect des normes nationales et internationales
Dimensions (approximatives)	Non spécifiées dans la notice ; se référer à la fiche technique sur www.ifm.com
Poids (approximatif)	Non spécifié

FOIRE AUX QUESTIONS - KD5039 IFM

Comment régler la portée du détecteur KD5039 ?

Utilisez un tournevis pour tourner le potentiomètre : dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment changer la fonction de sortie (NO/NF) ?

Selon le type (KI avec connecteur ou KIE/KGE), ouvrez le connecteur ou la boîte de raccordement et déplacez le shunt. Position fermée = NO (normalement ouvert), position ouverte = NF (normalement fermé).

Quelle est la distance minimale de montage pour plusieurs détecteurs ?

La distance minimale dépend du diamètre et de la portée. Reportez-vous aux figures 3 et 4 de la notice. En général, pour le type KD, la distance doit être déterminée par l'utilisateur selon son application.

Puis-je utiliser ce détecteur en milieu humide ?

Oui, car il détecte les fluides aqueux. Cependant, assurez-vous que le montage et le raccordement sont adaptés à l'environnement (protection IP non spécifiée, vérifier la fiche technique).

Comment savoir si le détecteur fonctionne correctement ?

La LED jaune indique l'état de la sortie : allumée = sortie passante, éteinte = sortie bloquée. Vérifiez la présence d'un objet dans la zone de détection.

Quel type de câblage est possible ?

Le détecteur peut être raccordé en technologie 2 fils (commutation positive ou négative) ou 3 fils (PNP ou NPN) selon le modèle. Voir les schémas de la notice.

Faut-il un entretien régulier ?

Non, le détecteur ne nécessite aucun entretien. Veillez simplement à ce que la face active reste propre et exempte de dépôts métalliques.

Que faire si le détecteur ne commute pas ?

Vérifiez l'alimentation, le câblage, le réglage de la portée et la présence d'objet. Si le problème persiste, l'appareil n'est pas réparable et doit être remplacé.

Puis-je monter le détecteur encastré dans du métal ?

Oui, si le modèle est prévu pour un montage encastré. Dans ce cas, respectez la distance minimale par rapport au matériau environnant (figure 1 de la notice).

Où trouver les caractéristiques techniques détaillées ?

Consultez la fiche technique et la plaque signalétique sur l'appareil ou téléchargez-les via le code QR ou sur www.ifm.com.

MODE D'EMPLOI KD5039 IFM

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèls non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

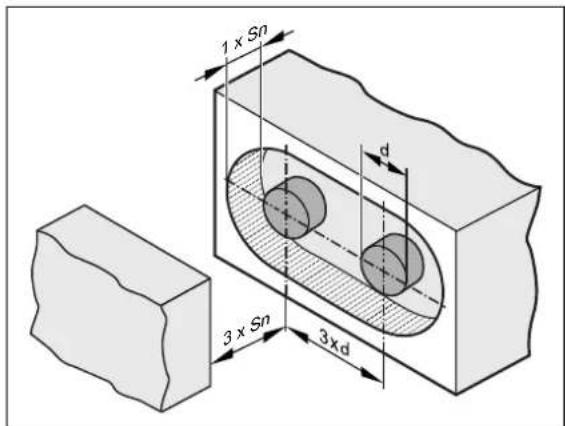

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs apparèils

d : diamètre
Sn:portee

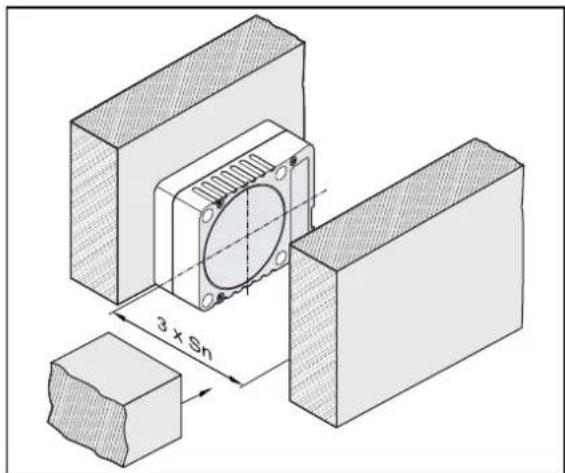

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : Àpres un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

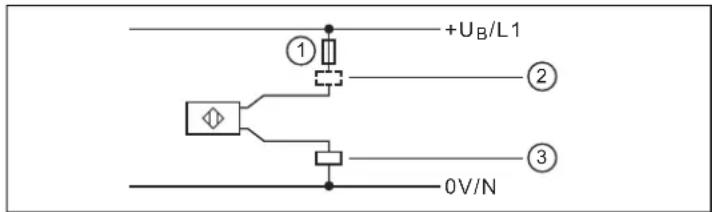

5.1.1 Technologie 2 fils

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC)
2: commutation négative
3: commutation positive

5.1.2 Technologie 3 fils

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

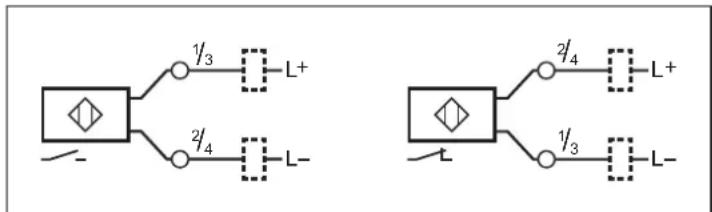

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP
Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiemetre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

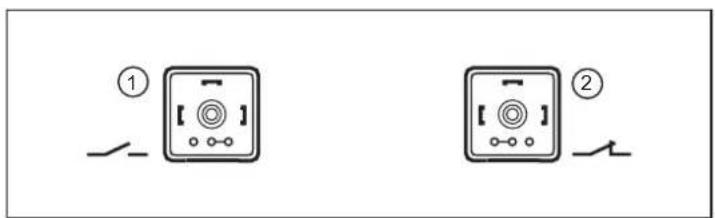

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé (shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
