Caractéristiques techniques	Chargeur de batterie GYS TCB 60, compatible avec batteries plomb-acide et AGM, tension de sortie 12V, courant de charge 6A.
Utilisation	Idéal pour charger des batteries de véhicules légers, motos et autres équipements nécessitant une charge de 12V.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connexions, nettoyer les bornes de la batterie avant utilisation.
Sécurité	Utiliser uniquement dans un environnement sec, éviter tout contact avec l'eau, ne pas surcharger la batterie.
Informations générales	Poids léger, design compact, garantie constructeur de 2 ans, conformité aux normes CE.

FOIRE AUX QUESTIONS - TCB 60 GYS

Comment puis-je savoir si le GYS TCB 60 est compatible avec ma batterie ?

Vérifiez les spécifications de votre batterie. Le GYS TCB 60 est compatible avec des batteries au plomb de 6V et 12V, ainsi que des batteries AGM et gel.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché à une prise fonctionnelle. Vérifiez également le fusible du chargeur et remplacez-le si nécessaire.

Pourquoi le chargeur indique-t-il une erreur ?

Une erreur peut survenir en raison d'une connexion incorrecte, d'une batterie défectueuse ou de températures extrêmes. Vérifiez les connexions et l'état de la batterie.

Puis-je utiliser le GYS TCB 60 pour charger une batterie complètement déchargée ?

Oui, le GYS TCB 60 peut charger des batteries complètement déchargées, mais cela peut prendre plus de temps. Assurez-vous que les connexions sont correctes.

Quelle est la durée de charge typique avec le GYS TCB 60 ?

La durée de charge dépend de la capacité de la batterie et de son niveau de décharge. En général, cela peut prendre de 3 à 12 heures.

Comment entretenir mon chargeur GYS TCB 60 ?

Gardez le chargeur propre et sec. Évitez l'exposition à des températures extrêmes et rangez-le dans un endroit frais et sec lorsque vous ne l'utilisez pas.

Le GYS TCB 60 peut-il être utilisé en extérieur ?

Le GYS TCB 60 est conçu pour une utilisation en intérieur. Évitez de l'utiliser en extérieur ou dans des conditions humides pour prévenir tout risque d'électrocution.

Que faire si le chargeur ne charge pas ma batterie même après plusieurs heures ?

Vérifiez d'abord les connexions. Si elles sont correctes, testez la batterie avec un autre chargeur. Si le problème persiste, la batterie peut être défectueuse.

Le GYS TCB 60 a-t-il une fonction de protection contre les surcharges ?

Oui, le GYS TCB 60 est équipé de la protection contre les surcharges et les courts-circuits pour assurer une charge sécurisée.

Où puis-je trouver le manuel d'utilisation du GYS TCB 60 ?

Le manuel d'utilisation est disponible sur le site web de GYS dans la section 'Support' ou 'Téléchargements'.

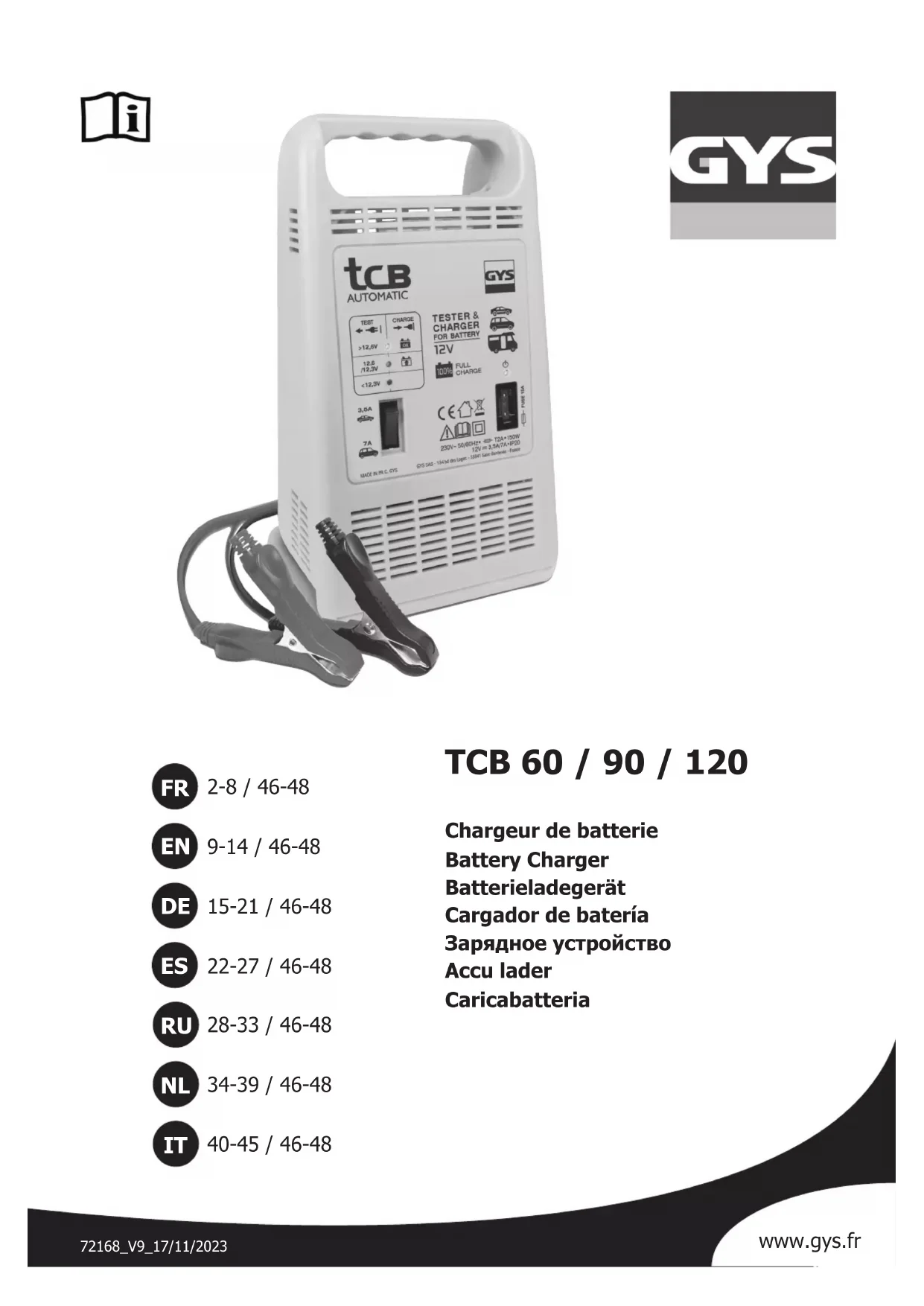

MODE D'EMPLOI TCB 60 GYS

Chargeur de batterie

Battery Charger

Batterieladegerät

Cargador de bateria

3apdHoe yctpoCTBO

Accu lader

Caricabatteria

INSTRUCTIONS DE SECURITÉ

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre apparéil et les précautions à suivre pour votre sécurité. Merci de le dire attentivement avant la première utilisation et de le conserver soignement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération, Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprises. Tout dommage corporel ou matériel du à une utilisation non conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuilles consulter une personne qualifiée pour manier correctement l' apparéil. Cet apparéil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l' apparéil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillement (e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été

effectués par des enfants sans surveillance.
A n'utiliser enaucun cas pour charger des piles ou des batteries non-rechargeables.
Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommages.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou présente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.
Ne pas placer l'appareil a proximite d'une source de chaleur et a des températures durablement elevées (supérieures a 50^ -
Ne pas obstruer les ouvertures de ventilation. Se referrer a la partie installation avant d'utiliser l'appareil.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion,et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placee dans un emplacement bien aere.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protégéger les surfaces de contacts électriques de la batterie à l'encentre des courts-circuits.

Risque de projection d'acide!

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au chassis doit être connectée à la première. L'autre connexion doit être effectuee sur le chassis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alorsetre raccarde au reseau.
• Àprous l'opération de charge, débrancher le chargeur de batterie du réseau puis retarder la connexion du chassis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe II.
• Cét apparéil est muni d'une protection par fusible.

Entretien :

• Si le cable d'alimentation estendommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• L'entretien doit être effectué que par une personne qualifiée
• Avertissement! Débrancher toujours la fiche de la prise, secteur avant d'effectuer des travaux sur l'ordinateil.
• Si leFuse interne est fondu, il doit etre remplace par le fabricant, son service apres-vente ou des personnes de qualification similaire afin d'eviter un danger.
• Régulierement, enlever le capot et depuisuissierer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.
  N'utiliser enaucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

C E

Appareil conforme aux directives européennes. La déclaration de conformité est disponible sur notre site internet.

EAC

• Marque de conformité EAC (Communauté économique Eurasienne).

UK CA

• Matériel conforme aux exigences Britanniques. La déclaration de conformitébritannique est disponible sur notre site(voir à la page de couverture).

Appareil conforme aux normes Marocqines,

La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

• Produit dont le fabricant participe à la valorisation des emballages en cotisant à un système global de tri, collecte sélective et recyclage des déchets d'embalages menagers.

• Produit recyclable qui relève d'une consigne de tri (selon le décret n°2014-1577).

DESCRIPTION GÉNÉRALE

Les chargeurs TCB 60, TCB 90 et TCB 120 sont destinés à la recharge de batteries au plomb à electrolyte liquide ou gélifiée, de tension nominale 12V et de capacités indiquées selon le tableau suivant:

	Minimum Maximum
TCB 60 10 Ah	60 Ah
TCB 90 15 Ah	90 Ah
TCB 120	20 Ah	120 Ah

FONCTIONNEMENT EN MODE TESTEUR

Quand il ne sont pas connectés à l'alimentation secteur, ces chargeurs peuvent etre utilisés comme testeur de batterie. Ils permettent en effet de connaître a tout moment I'etat de votre batterie. Pour cela, le voltmetre renseigne les informations suivantes :

• <12.3 V :rialde a une recharge
  entre 12.3 et 12.6 V : charge moyenne

• 12.6 V : charge correcte

BRANCHEMENT EN MODE CHARGEUR

Précautions préalables

Choisir un local abrite et suffisamment aéré ou spécialement aménagé.
Enlever les bouchons de la batterie (si celle-ci en est munie) et s'assurer que le niveau de liquide (electrolyte) est correct. Sinon ajouter de l'eau distilled. Nettoyer soigneusement les bornes et les cosses de la batterie.
- Vérifier que la capacité (en Ampère-heure) et la tension (en Volt) de la batterie sont compatibles avec votre chargeur.

Raccordement et débranchement

Relier les pinces (+ rouge et - noire) aux bornes + et - de la batterie en assurant un bon contact et respectant l'ordre suivant :
- Connecter en premier la borne qui n'est pas reliée au châssis du vehicule (borne +).
Relier ensuite la borne sur le chassin, sur un point eoligné de la batterie et de toute canalisation de combustible (afin de limiter les risques d'inflammation des vapeurs d'essence lors de l' apparition d'un arc électrique pouvant résultat d'une déconnexion accidentelle en charge de la pince.)
En dernier, connecter l'alimentation du chargeur à l'alimentation secteur 230 V - 50/60 Hz.
- Àprous la charge,
debrancher le chargeur de batterie de l'alimentation reseau
retirer la connexion du chassin (borne-)
enfin, retirer la connexion de la batterie (borne +).

Sélection courant

En fonction de la capacité de la batterie du vehicule, selectionner la position du courant :

Position Minimum Maximum
TCB 60	2 A 10 Ah	30 Ah
	4 A 20 Ah	60 Ah
TCB 90	2 A 15 Ah	30 Ah
	5,5 A 30 Ah	90 Ah
TCB 120	3,5 A 20 Ah	60 Ah
	7 A 35 Ah	120 Ah

Déroulement de la charge

Levoyant vert OwerERau-dessus du fusible indique la presence du secteur.
Levoyant orange indique que la charge est en cours.
- Il passes auvoyant vert «OK» quand la charge est terminée.
Si le chargeur ne passe pas sur levoyant « vert » au bout de 24h, contrcler d'abord le fusible (apres avoir débranche votre apparéil). S'il est bon, faire vérifier votre batterie par un professionnel.
L'appareil recharge une batterie au courant maximum, puis passes automatiquement en allure moderée pour compléter la charge à 100% . Cette fonctionnalité « floating » permet de laisser votre batterie en charge indéfiniment, sans risque.
Le chargeur detecte une batterie dont la tension est supérieure a 4 V.

PROTECTIONS

Les TCB ont ete conus avec un maximum de protections :

• Les pince de charge sont isolées.
  L inversion de polarite ne cause aucun danger. La protection est assurer par un fusible automobile qu'il faut remplacer en cas d'erreur. Respecter le calibre du fusible indiqued sur l'appareil.
  Le fusible en face avant protège le chargeur contre les surintensités pouvant etre creees par une batterie defec-tueuse ou une mauvaise manipulation.
  Protection thermique : le transformateur est protégé par un thermostat (refroidissement : environ 1 / 4 d'heure).

BATTERIES SULFATÉES, DEMARRAGE

Si la batterie est sulfatée, le chargeur signalera rapidement que la batterie est chargée. Dans ce cas, faire vérifier la batterie par un professionnel.
- Ne jamais laisser l'appareil branché sur le vehicule pendant un démarrage. Cela peut casser le fusible.

Pendant la charge :

• Ne pas essayer de démarrer le vehicule
  ° éteindre tous les organes électriques pouvant consommer du courant sur la batterie (feux, autoradio...).

Levoyant secteur n'est pas allumé lorsque la machine est branchée sur le secteur.	Pas de tension secteur. Vérifier que le	cordon secteur est correctement relié à une prise 230V 50/60Hz. Vérifier le réseau électrique.
Aucun des voyageurs indiquant l'état de charge de la batterie ne s'allume	Pas de tension secteur. Vérifier que le	cordon secteur est correctement relié à une prise 230V 50/60Hz. Vérifier le réseau électrique.
	Pinces en court-circuit ou inversion de polarité	Retirer les pinces. Vérifier si les fusibles ne sont pas fondus et que le disjoncteur est enfoncé.
Le chargeur est correctement branché mais il ne charge pas la batterie	Fusible grillé Remplacer le fusible
	Mauvais contact pinces Nettoyer les bornes de la batterie et des pinces. Vérifier l'état des cables et des pinces.
	Mauvaise position de charge Vérifier la cohérence entre la position de charge et la tension de la batterie
	Suite à une'utilisation intensive, votre appareil s'est mis en coupure thermique	Patientez 1/4h pour laisser l'appareil refroidir
Le fusible grille à chaque fois dés qu'il est remplaçé	Inversion de polarité Brancher la pince + à la borne + de la batterie et la pince - à la borne - de la batterie
	Démarrage de vehicule Ne pas effectuer de démarrage avec le chargeur branché.
	Mauvaise position de charge Vérifier la cohérence entre la position de charge et la tension de la batterie
	Surconsommation de courant sur la batterie	Ne pas tirer de courant de la batterie durant la charge
Après une journée de charge, le voyant de fin de charge ne s'allume pas.	La batterie est endomagée Changer la batterie.

GARANTIE

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, demontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
