Gyscap 24V - Chargeur de batterie GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Tension de sortie	24V
Courant de charge	Variable selon le modèle
Compatibilité	Batteries au plomb, AGM, Gel
Fonctionnalités	Charge automatique, protection contre les surcharges
Dimensions	Compact et léger
Poids	À vérifier selon le modèle
Utilisation	Idéal pour les véhicules, équipements de jardinage, etc.
Maintenance	Vérifier régulièrement les câbles et les connexions
Sécurité	Éviter l'exposition à l'eau, ne pas surcharger
Garantie	À vérifier selon le revendeur
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - Gyscap 24V GYS

Comment connecter le GYS Gyscap 24V à une batterie ?

Assurez-vous que le chargeur est débranché. Connectez le câble rouge au terminal positif de la batterie et le câble noir au terminal négatif. Branchez ensuite le chargeur à une prise électrique.

Que faire si le chargeur ne s'allume pas ?

Vérifiez que le chargeur est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment savoir si ma batterie est complètement chargée ?

Le GYS Gyscap 24V est équipé d'un indicateur LED. Lorsque la LED passe au vert, cela signifie que la batterie est complètement chargée.

Puis-je utiliser le GYS Gyscap 24V avec des batteries de différents types ?

Oui, le GYS Gyscap 24V est compatible avec les batteries au plomb, gel et AGM. Assurez-vous de respecter les spécifications de tension.

Que faire si la batterie ne se charge pas ?

Vérifiez les connexions et assurez-vous qu'elles sont bien serrées. Si la batterie est très déchargée ou endommagée, elle peut ne pas se charger. Testez avec une autre batterie pour vérifier le chargeur.

Le GYS Gyscap 24V peut-il être utilisé à l'extérieur ?

Non, il est recommandé d'utiliser le GYS Gyscap 24V dans un environnement sec et à l'intérieur pour éviter tout risque d'endommagement ou de sécurité.

Comment entretenir mon GYS Gyscap 24V ?

Gardez le chargeur dans un endroit propre et sec. Nettoyez régulièrement les bornes de connexion pour éviter la corrosion et vérifiez le câble d'alimentation pour toute usure.

Y a-t-il une garantie sur le GYS Gyscap 24V ?

Oui, le GYS Gyscap 24V est généralement fourni avec une garantie de 2 ans. Conservez votre reçu pour faire valoir la garantie en cas de besoin.

MODE D'EMPLOI Gyscap 24V GYS

Ce manuel d’utilisation comprend des indications sur le fonctionnement de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modication ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d’incertitude, consulter une personne qualiée pour manier correctement l’appareil. Cet appareil doit être utilisé uniquement pour faire du démarrage dans les limites indiquées sur l’appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être e󰀨ectués par des enfants sans surveillance. A n’utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables. Ne pas couvrir l’appareil. Ne pas placer l’appareil à proximité d’une source de chaleur et à des températures durablement élevées (supérieurs à 60°C). Risque d’explosion ou de projection d’acide en cas de mise en court-circuit des pinces ou en cas d’une connexion du booster 12V sur un véhicule 24V ou inversement. Protéger les surfaces de contacts électriques de la batterie à l’encontre des courts-circuits. Ne pas laisser une batterie en cours de charge sans surveillance sur une longue durée.FR

Manuel d’utilisation GYSCAP Notice originale Connexion / déconnexion :

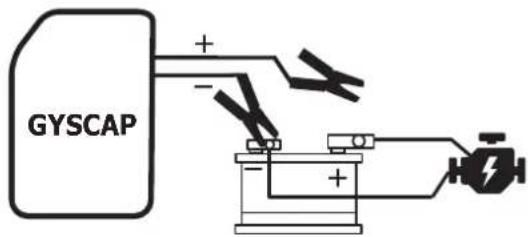

• La borne de la batterie non reliée au châssis doit être connectée la première. L’autre connexion doit être e󰀨ectuée sur le châssis loin de la batterie et de la canalisation de combustible.

• Après l’opération de démarrage, débrancher le booster. Dans un premier temps retirer la connexion du châssis et enn la connexion de la batterie, dans l’ordre indiqué. Raccordement :

• Appareil de classe III Entretien :

• L’entretien doit être e󰀨ectué que par une personne qualiée.

• N’utiliser en aucun cas des solvants ou autres produits nettoyants agressifs

• Nettoyer les surfaces de l’appareil à l’aide d’un chi󰀨on sec. Réglementation :

• Appareil conforme aux directives européennes.

• La déclaration de conformité est disponible sur notre site internet.

• Marque de conformité EAC (Communauté économique Eurasienne).

• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

• Appareil conforme aux normes Marocaines.

• La déclaration Cم (CMIM) de conformité est disponible sur notre site internet. Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans une poubelle domestique.

• Produit recyclable qui relève d’une consigne de tri

DESCRIPTION GÉNÉRALE

Destiné aux véhicules équipés d’une batterie 12 V (GYSCAP 680E) ou 24 V (2x 12 V, GYSCAP 24V) , ce démarreur autonome est doté de supercondensateurs. Il utilise la tension de la batterie d’un véhicule en fonctionnement pour se recharger et démarrer le moteur d’un véhicule en panne en quelques secondes.4 Manuel d’utilisation GYSCAP Notice originale

ÉTAT DE CHARGE DU GYSCAP

Appuyer sur le bouton Power. L’état de la capacité interne du GYSCAP s’a󰀩che. L’écran digital indique une seule barre : La capacité du GYSCAP est insu󰀩sante. Se reporter au paragraphe « recharge du GYSCAP

L’écran digital indique quatres barres : Le GYSCAP n’est pas complètement chargé, il est néan- moins possible de démarrer un véhicule. Il est cependant conseillé de recharger le GYSCAP en se reportant au paragraphe « recharge du GYSCAP

L’écran digital indique six barres : Le GYSCAP est chargé au maximum, la capacité de démarrage est donc optimale. ÉTAT DE CHARGE DE LA BATTERIE À DÉMARRER Le GYSCAP a󰀩che par l’intermédiaire de son écran digital, la tension de la batterie du véhicule ou la tension de l’alternateur si le vehicule est en fonctionnement. Raccorder les pinces du GYSCAP à la batterie d’un véhicule à dépanner en respectant les polarités. Appuyer sur le bouton Power. La tension s’a󰀩che selon l’état du véhicule. Si la tension des supercondensateurs est inférieure à la tension au bout des pinces, le GYS- CAP rechargera ses supercondensateurs jusqu’à 14 V (GYSCAP 680E - véhicules légers)

28 V (GYSCAP 24V - poids-lourds) voir « recharge par les pinces de démarrage

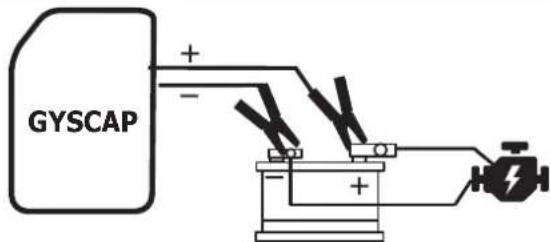

Le GYSCAP se recharge en quelques secondes en se connectant directement sur un véhicule à batterie 12 V (GYS- CAP 680E) ou 24 V (GYSCAP 24V) en fonctionnement. La tension des supercondensateurs sera au maximum égale à la tension que peut fournir l’alternateur du véhicule. Si la tension de l’alternateur est inférieure à 14 V/28 V, le GYSCAP ne sera pas rechargé à 100%. RECHARGE PAR LES PINCES DE DÉMARRAGE Raccorder les pinces du GYSCAP à un véhicule opérationnel adapté au modèle de GYSCAP utilisé (12 V GYSCAP 680E, 24 V GYSCAP 24V) en respectant les polarités. Démarrer le véhiculeFR

Manuel d’utilisation GYSCAP Notice originale Appuyer sur le bouton Power. Les barres de l’écran digital s’incrémentent et la tension de la batterie s’a󰀩che. Lorsque toutes les barres s’a󰀩chent le GYSCAP est paré pour un nouveau dépannage. Après l’arrêt du GYSCAP par le bouton : Débrancher les pinces du GYSCAP du véhicule. Enrouler les câbles et ranger les pinces dans l’espace prévu à cet e󰀨et.

RECHARGE PAR PRISE ALLUME-CIGARE

Pour faciliter la recharge, le GYSCAP est livré avec un câble permettant de se brancher directement sur la prise allume-cigare du véhicule. Il est alors possible de recharger de façon optimale le GYSCAP en quelques dizaines de minutes.

Ce moyen est conseillé pour un complément de charge. Dans le cas où le GYSCAP est totalement déchargé, il est plus rapide de se brancher sur la batterie d’un véhicule opérationnel. GYSCAP Raccorder le câble allume-cigare du GYSCAP à un véhicule. Les barres de l’écran digital s’incrémentent, le GYSCAP se recharge :

• La recharge s’e󰀨ectue en 30 minutes max pour les 2 modèles. L’écran digital indique «End» et «CH» simultanément. Le GYSCAP est paré pour un nouveau dépannage. GYSCAP Le GYSCAP est chargé. Débrancher la prise allume-cigare pour éteindre le GYSCAP .

OPTION - RECHARGE AVEC UN GYSFLASH 4.12

(réf. 029422 - version UK. 029521) + Acc. Gysash (réf.029439) Il est possible de recharger son GYSCAP sur le secteur en utilisant le mode Supply d’un GYSFLASH 4.12. Pour entrer dans ce mode, appuyer 5 secondes sur le bouton du GYSFLASH. Une fois le mode sélectionné, les trois indicateurs bleus de sélection du mode s’allument. Après environ 5 secondes, la charge démarre automatiquement (temps de charge : 1 h max). La manipulation est à réaliser une seule fois dès lors que le GYSFLASH 4.12 est utilisé dans l’unique but de recharger le GYSCAP. Si par la suite le chargeur est utilisé dans un autre mode (pour recharger un véhicule par exemple), il faut réaliser de nouveau la manipulation.6 Manuel d’utilisation GYSCAP Notice originale

UTILISATION EN MODE DÉMARREUR

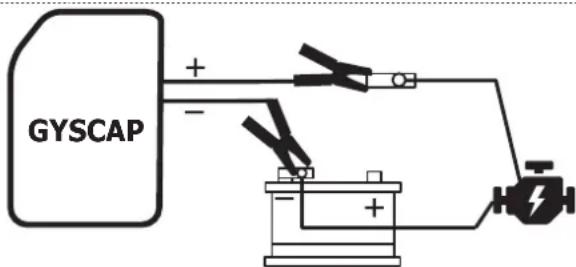

Lors d’un dépannage standard : Raccorder les pinces du GYSCAP au véhicule à dépanner en respectant les polarités. Appuyer sur le bouton Power. L’écran digital indique l’état de la capacité du GYSCAP . A󰀩chage de l’état de la batterie : tension au bout des pinces. Appuyer sur le bouton start. Un décompte de 45 secondes commence. En cas d’inversion de polarité, le message «Er» apparait et un bip sonore retentit en continu. Démarrer le véhicule à dépanner le plus rapidement possible avant que sa capacité ne se transfère dans la batterie. Attendre que le GYSCAP se recharge jusqu’à ce que l’écran digital indique . (une fois rechargé, le GYSCAP est prêt pour un nouveau dépannage) Après l’arrêt du GYSCAP par le bouton : Débrancher les pinces du GYSCAP du véhicule. Enrouler les câbles et ranger les pinces dans l’espace prévu à cet e󰀨et. Si le véhicule à dépanner ne démarre toujours pas après 2 tentatives, il est probable que la panne ne soit pas liée à la batterie. Rechercher la véritable cause de la panne avant toute nouvelle tentative de démarrage.

L’échec d’une première tentative va décharger le GYSCAP . Avant une nouvelle tentative, recharger le GYSCAP . Se reporter au paragraphe « recharge du GYSCAP

Lors d’un dépannage particulier : La batterie du véhicule est en décharge profonde (< 1 V). Raccorder les pinces du GYSCAP au véhicule à dépanner en respectant les polarités. Le booster n’est plus protégé dans ce mode. An de ne pas détériorer le véhicule et le GYSCAP, éviter à tout prix les inversions de polarités. Appuyer sur le bouton Power. L’écran digital indique l’état de la capacité du GYSCAP . A󰀩chage de l’état de la batterie : tension au bout des pinces.FR

Manuel d’utilisation GYSCAP Notice originale Appuyer 3 secondes pour forcer le démarrage du véhicule à dépanner. Un décompte de 45 secondes commence. Démarrer le véhicule à dépanner le plus rapidement possible avant que sa capacité ne se trans- fère dans la batterie. Attendre que le GYSCAP se recharge jusqu’à ce que l’écran digital indique . (une fois rechargé, le GYSCAP est prêt pour un nouveau dépannage) Après l’arrêt du GYSCAP par le bouton : Débrancher les pinces du GYSCAP du véhicule. Enrouler les câbles et ranger les pinces dans l’espace prévu à cet e󰀨et. MODE BYPASS Si le démarrage a échoué lors d’un dépannage standard et avec la recharge, le calculateur embarqué du véhicule n’autorise peut-être pas le démarrage car la tension de la batterie (du véhicule) est < 8 V en 12 V et < 16 V en 24 V. Dans ce cas, suivre les étapes du mode BYPASS. GYSCAP GYSCAP Débrancher la cosse (+) de votre batterie et brancher la pince rouge (+) du GYSCAP sur celle-ci. Brancher la pince noir (-) sur la cosse (-) de votre batterie. Vérier les branchements avant de passer à l’étape suivante. NE PAS INVERSER LES POLARITÉS (la protection est désactivée). Appuyer sur le bouton Power. L’écran digital indique l’état de la capacité du GYSCAP . L’a󰀩cheur indique 0 car la tension de la batterie n’est pas disponible dans ce mode. Appuyer 3 secondes pour forcer le démarrage du véhicule à dépanner. Un décompte de 45 secondes commence. Démarrer le véhicule à dépanner le plus rapidement possible avant que sa capacité ne se trans- fère vers les gros consommateurs. Attendre que le GYSCAP se recharge jusqu’à ce que l’écran digital indique . (une fois rechargé, le GYSCAP est prêt pour un nouveau dépannage)8 Manuel d’utilisation GYSCAP Notice originale GYSCAP GYSCAP Remettre l’ensemble : cosse et pince rouge (+) sur le plot (+) de la batterie. GYSCAP Retirer la pince rouge (+) de la cosse xée à la batterie. Après l’arrêt du GYSCAP : Débrancher les pinces du GYSCAP du véhicule. Enrouler les câbles et ranger les pinces dans l’espace prévu à cet e󰀨et. PROTECTIONS Votre appareil a été conçu avec un maximum de protections :

• Les pinces de démarrage sont isolées.

• Il est protégé par un fusible de 300 A (054561 : kit 2 fusibles) Un fusible assure la protection contre les erreurs d’utilisation. Le remplacement demande une intervention manuelle. FUSE 300A

• Ce dispositif est un système de protection global et complet protégeant l’électronique embarquée, le chargeur, la batterie et l’utilisateur.

• Système électronique de protection contre l’inversion de polarité (hors mode SOS), les pinces en court-circuit, les décharges profondes et les erreurs de sélection de tension. GARANTIE La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’oeuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant : - un justicatif d’achat daté (ticket de sortie de caisse, facture….) - une note explicative de la panne.EN
