DDO8900W - Portes LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Opérateur de porte de quai pour portes sectionnelles
Marque	LIFT-MASTER
Modèle	DDO8900W
Utilisation	Commerciale légère, non résidentiel
Alimentation	120 VCA, 60 Hz, 2,0 A
Charge nominale	10 Nm
Poids maximal de porte	136,1 kg (300 lb)
Largeur maximale de porte	5,5 m (18 pi)
Hauteur de levée	Jusqu'à 4,3 m (14 pi) standard, jusqu'à 137,2 cm (54 po) grande levée
Surface maximale de porte	16,7 m² (180 pi²)
Vitesse de cycle	10 cycles complets par heure maxi
Sécurité principale	Protector System® (capteurs d'inversion de sécurité), moniteur de tension de câble obligatoire
Fonctions intégrées	myQ® intégré (Wi-Fi), batterie de secours en option (485LM), minuterie de fermeture (TTC), déclenchement d'urgence manuel
Dimensions du collier	Pour barre de torsion de 2,5 cm (1 po) de diamètre
Garantie	2 ans
Température de fonctionnement	Non spécifiée mais usage intérieur pour quai de chargement
Poids de l'opérateur	Non spécifié, environ 15-20 kg estimé
Accessoires compatibles	Verrou automatique de porte 841LM, rideau lumineux LC36A/LC36M, batterie 485LM, lampe DEL 827LM, télécommandes Security+ 2.0
Certifications	FCC Partie 15, Industrie Canada RSS

FOIRE AUX QUESTIONS - DDO8900W LIFT-MASTER

Quels types de portes sont compatibles avec le LIFT-MASTER DDO8900W ?

Ce modèle est conçu pour les portes sectionnelles à levée grande et verticale avec assemblages de torsion. Il n'est pas compatible avec les portes résidentielles ou les rails à faible hauteur avec tambour de ramassage extérieur.

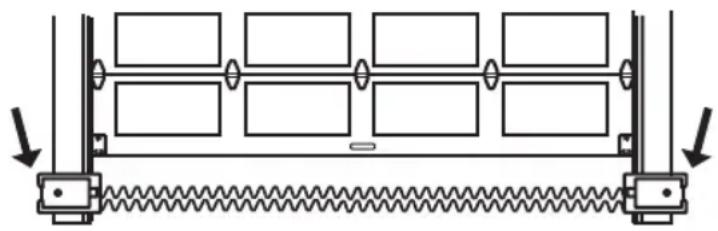

Comment installer correctement le capteur d'inversion de sécurité (Protector System) ?

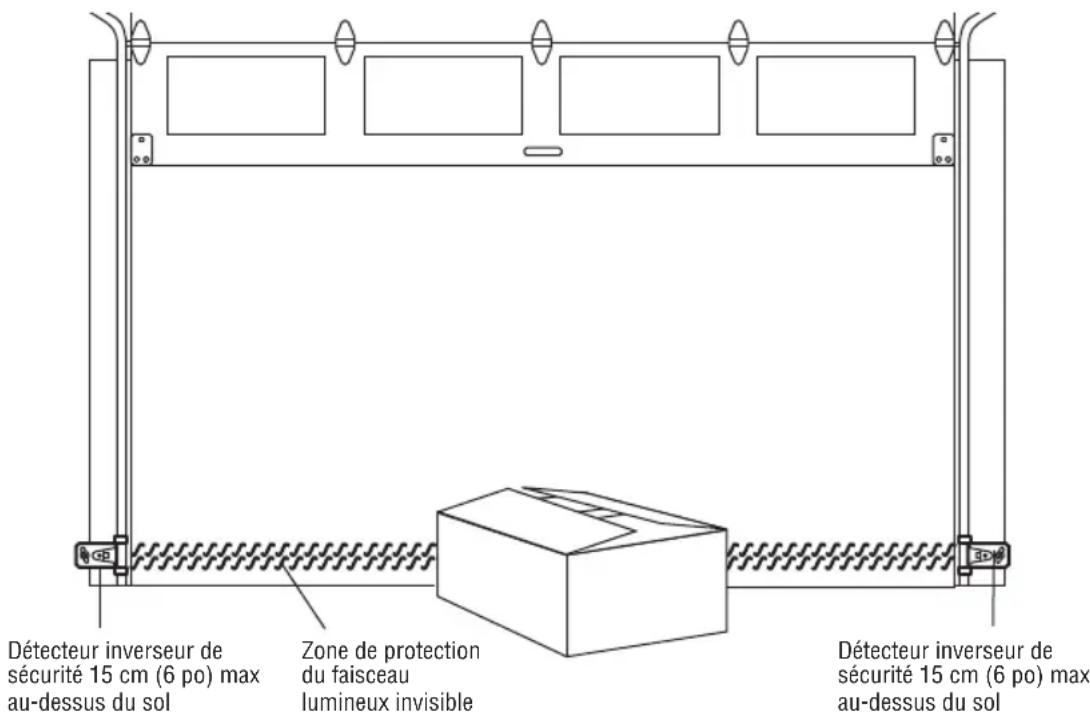

Les capteurs doivent être montés de part et d'autre de la porte, à une hauteur maximale de 15 cm (6 po) du sol, face à face. Assurez-vous que le faisceau infrarouge n'est pas obstrué par des pièces de la porte. Les DEL ambre (émetteur) et verte (récepteur) doivent être allumées en continu. Utilisez les supports fournis pour fixation sur rail ou mur.

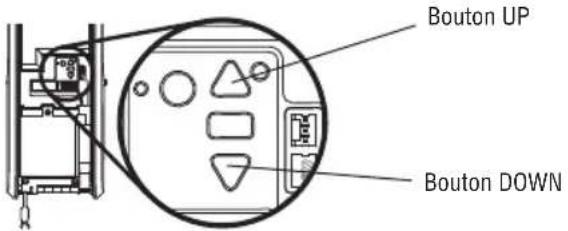

Que faire si la porte ne se ferme pas et que les flèches UP/DOWN clignotent ?

Consultez le tableau des diagnostics dans la notice. Par exemple, si les deux flèches clignotent (code 1-1), les capteurs d'inversion ne sont pas connectés. Si la flèche haute clignote (code 1-1 à 1-6), vérifiez le câblage, l'alignement des capteurs, ou l'équilibrage de la porte.

Comment programmer la minuterie de fermeture automatique (TTC) ?

Appuyez 4 fois sur le bouton jaune d'apprentissage pour entrer en mode TTC. Utilisez les flèches HAUT/BAS pour choisir DÉSACTIVÉ, 1, 5 ou 10 minutes. Appuyez sur le bouton de réglage pour valider. Les 10 dernières secondes avant fermeture sont annoncées par un bip.

Puis-je utiliser une batterie de secours avec ce modèle ?

Oui, la batterie de secours 485LM (en option) fournit une alimentation de secours. En mode batterie, l'opérateur fonctionne plus lentement, la lumière DEL ne fonctionne pas et un bip retentit toutes les 2 secondes. La batterie offre environ 30 heures de veille ou 20 cycles.

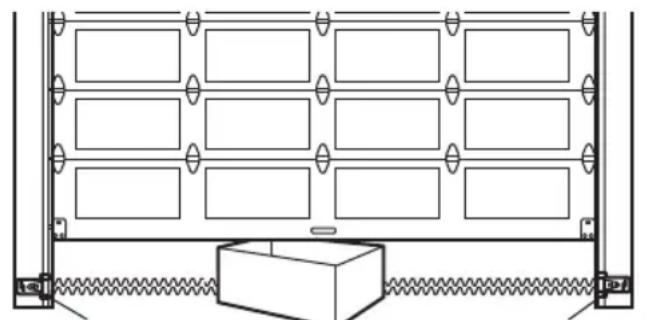

Comment tester le système d'inversion de sécurité ?

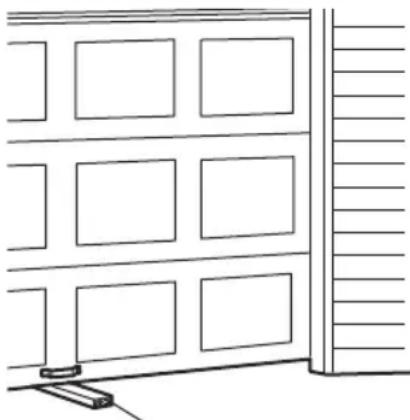

Placez une planche de 3,8 cm (1,5 po) d'épaisseur (2x4 à plat) au centre sous la porte. Fermez la porte : elle doit s'inverser au contact. Effectuez ce test mensuellement et après tout réglage. Si la porte ne s'inverse pas, vérifiez l'installation et reprogrammez les limites.

Quel entretien régulier est recommandé ?

Une fois par mois, vérifiez manuellement l'équilibrage de la porte et testez l'inversion de sécurité. Une fois par an, huilez les rouleaux, roulements et charnières (pas les rails). L'opérateur lui-même ne nécessite pas de lubrification.

Comment effacer toutes les télécommandes programmées ?

Maintenez le bouton LEARN (apprentissage) enfoncé environ 6 secondes jusqu'à ce que la DEL s'éteigne. Cela efface toutes les télécommandes et entrées sans clé. Pour effacer aussi les accessoires myQ®, répétez l'opération immédiatement après.

Quelle est la charge maximale de porte que cet opérateur peut supporter ?

Le DDO8900W peut supporter des portes jusqu'à 136,1 kg (300 lb) et une surface maximale de 16,7 m² (180 pi²). Pour les portes lourdes (250-300 lb), une batterie de secours est recommandée pour de meilleures performances.

Puis-je installer un second moniteur de tension de câble ?

Oui, un second moniteur de tension de câble peut être installé pour une sécurité supplémentaire. Si vous en retirez un, débranchez les deux, puis rebranchez celui que vous souhaitez utiliser et débranchez/branchez l'opérateur trois fois pour le réapprendre.

MODE D'EMPLOI DDO8900W LIFT-MASTER

Opérateur de porte de quai pour portes sectionnelles destiné aux

travaux légers

Modèle DDO8900W

Pour une utilisation commerciale légère

Installez sur les portes sectionnelles à levée

grande et verticale avec assemblages de

torsion uniquement

NON DESTINÉ À UN USAGE RÉSIDENTIEL

Après l'installation, veuillez laisser au client

Ce produit doit être installé et entretenu uniquement par un technicien qualifié en systèmes de portes. Ce produit peut nécessiter un ajustement des ressorts de la porte et/ou de la configuration des rails. Ce produit n'est pas destiné à être utilisé sur des rails à faible hauteur avec tambour de ramassage extérieur ou sur des portes utilisant des ressorts d'extension.

• Veuillez lire attentivement ce manuel et les documents relatifs à la sécurité ci-joints!
• La porte NE SE FERMERA PAS si le Protector System® et le contrôleur de tension de câble ne sont pas connectés et alignés correctement.
• Des vérifications périodiques de l'opérateur sont nécessaires pour assurer un fonctionnement sûr.
• Le numéro de modèle est situé sur le couvercle avant de l'opérateur.
• NE dépassez PAS 10 cycles complets de fonctionnement de la porte par heure.

Enregistrez votre opérateur de porte pour recevoir les mises à jour et les offres de LiftMaster

LiftMaster PHOTOBREGISTERM LIFTMASTER

Prenez une photo de l'icône de l'appareil photo avec les points (
Envoyez la photo par texto au 71403 (États-Unis) ou visitez www.liftmaster.photo (Global)

GARANTIE DE 2 ANS

LiftMaster

300 Windsor Drive

Oak Brook, IL 60523

Table des matières

Introduction 34

Examen des symboles de sécurité et des notes d'avertissement....34

Planification 35

Préparer la porte ....36

Outils nécessaires....36

Inventaire du carton 37

Matériel....37

Articles supplémentaires dont vous pourriez avoir besoin ....37

Schéma de câblage du bornier....37

Assemblage 38

Fixer le collier à l'opérateur de porte .....38

Fixer le support de montage à

l'opérateur de porte....39

Installation 37

Positionner et monter l'opérateur de porte 40

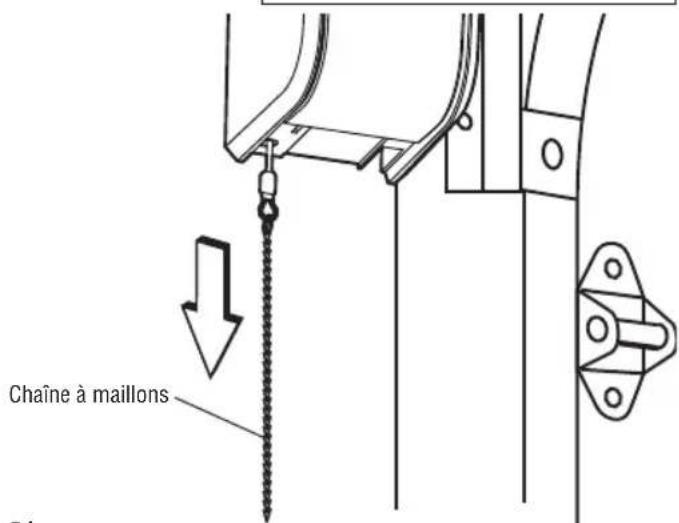

Tester le déclenchement d'urgence......41

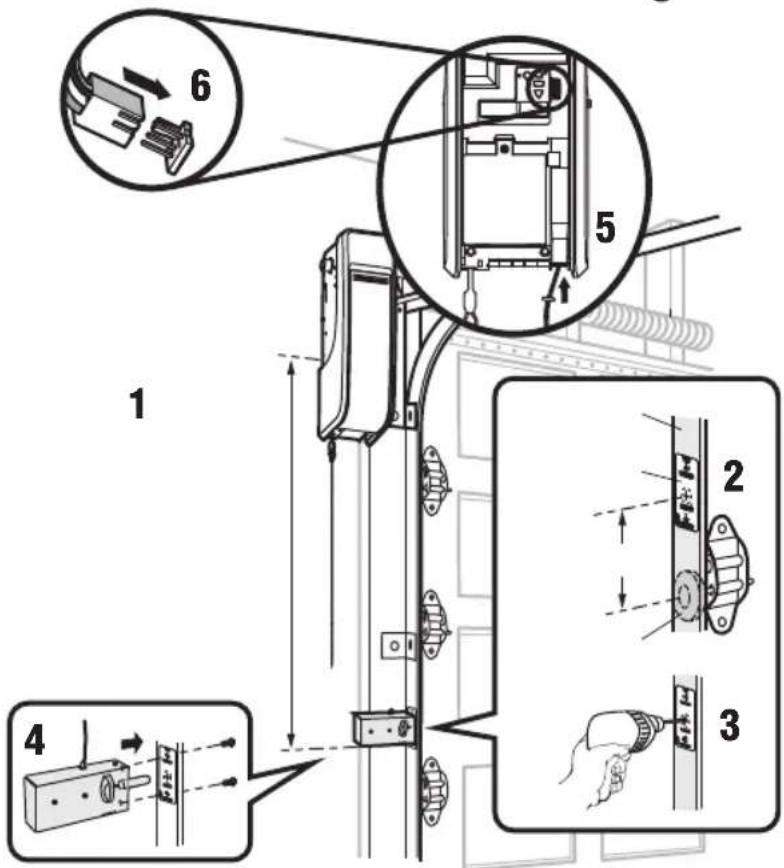

Installer le verrou automatique de porte (non fourni) 41

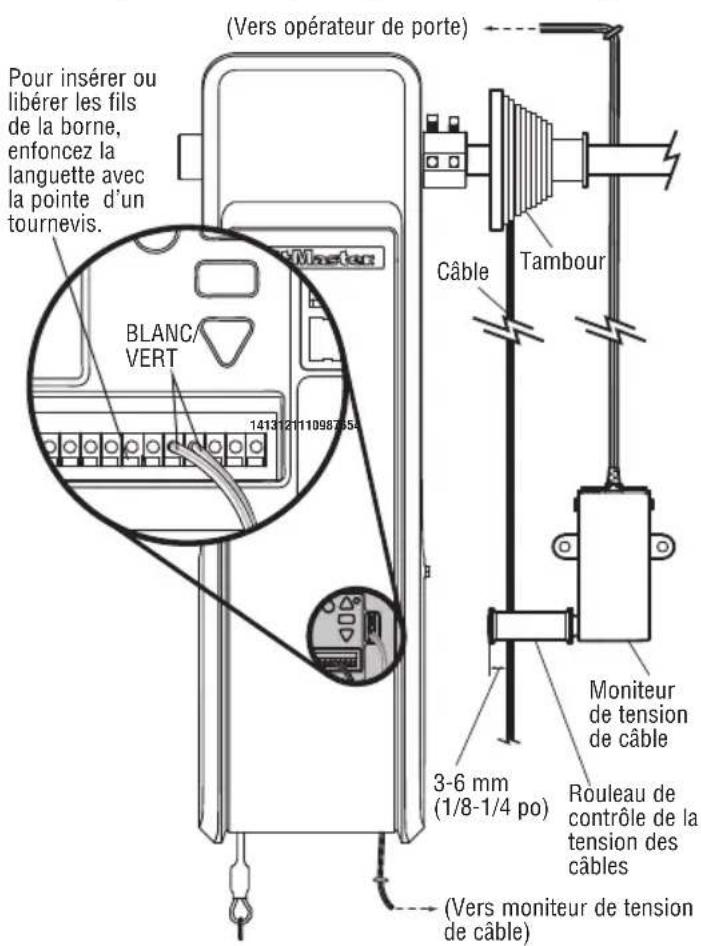

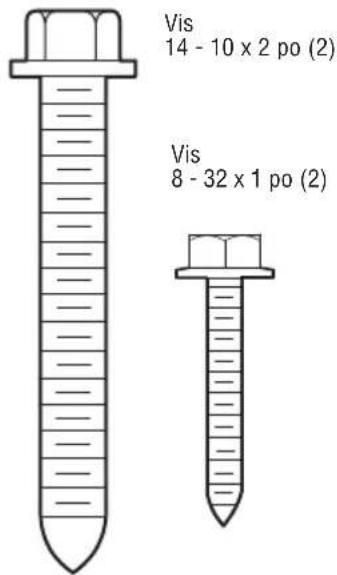

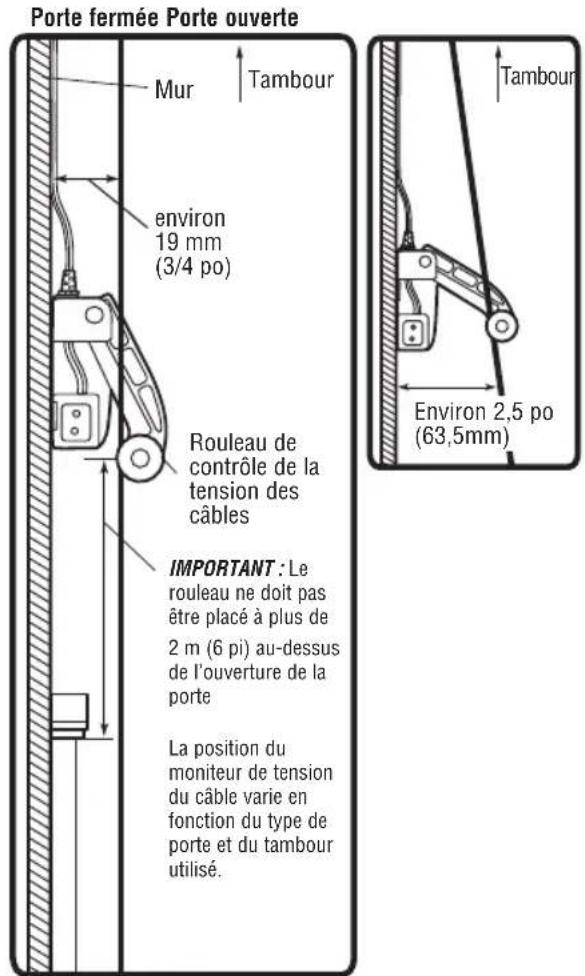

Fixer le moniteur de tension du câble (requis)....42

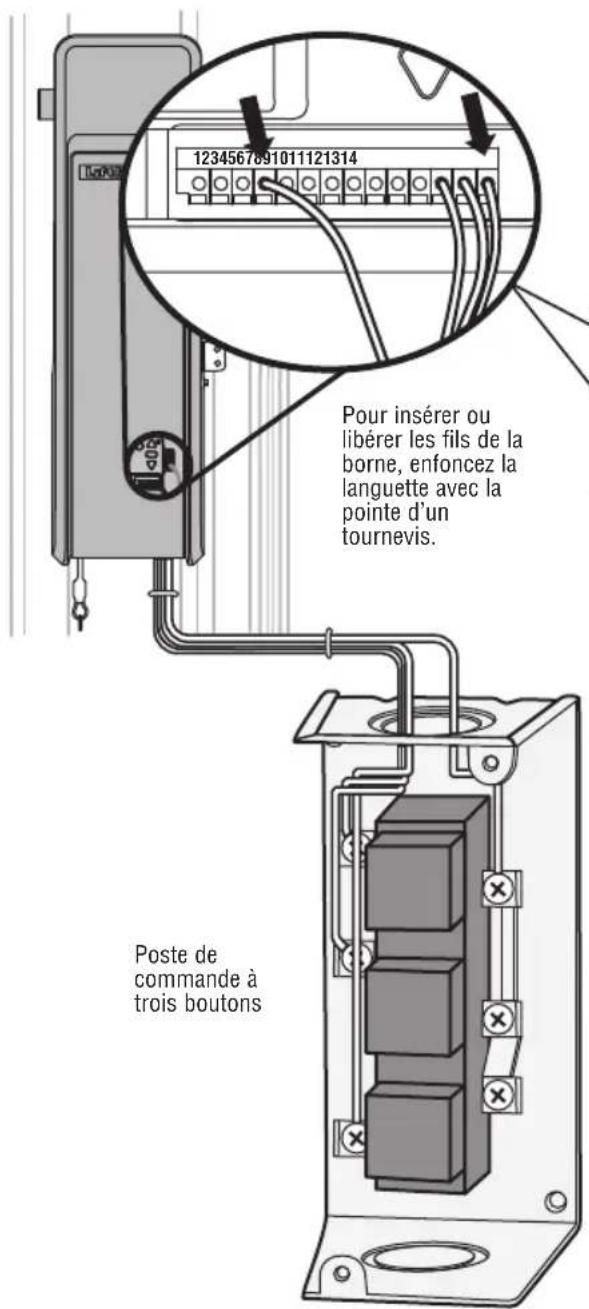

Installer le poste de commande à trois boutons....43

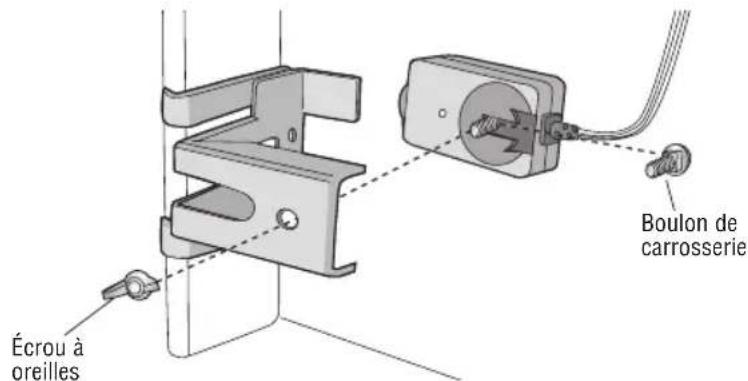

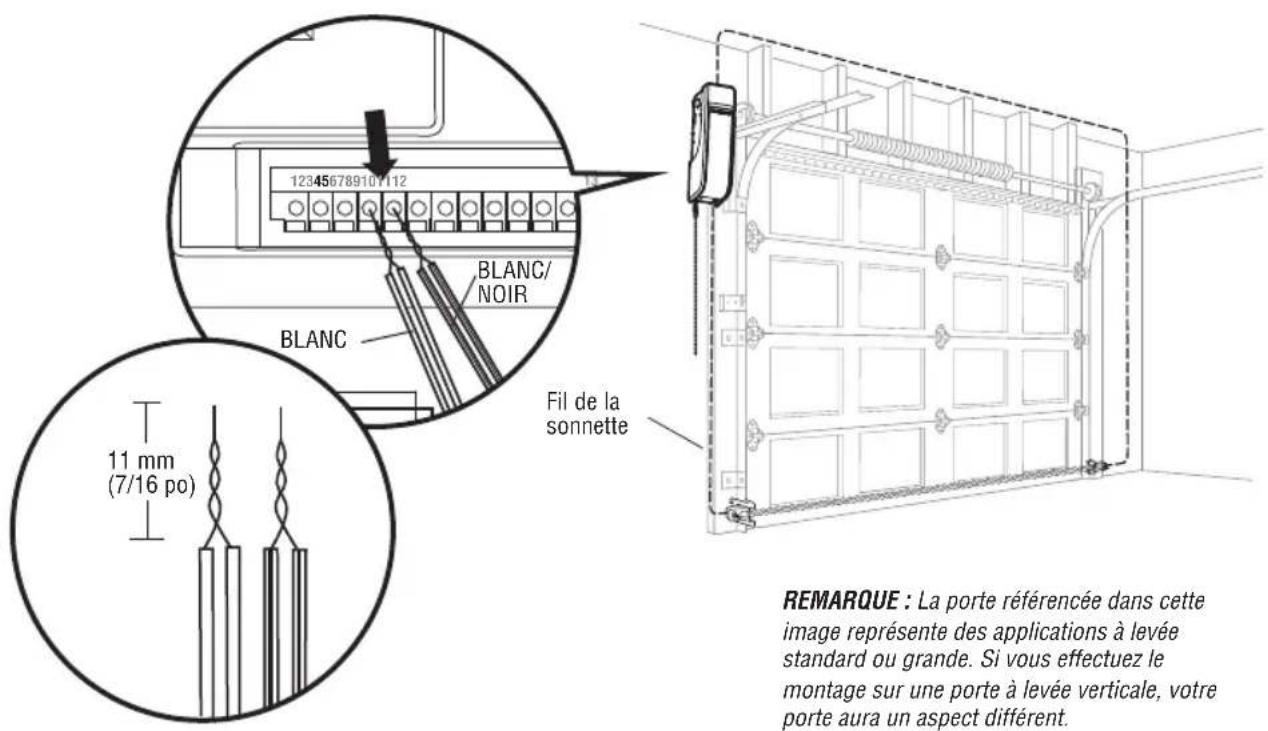

Installer le Protector System......44

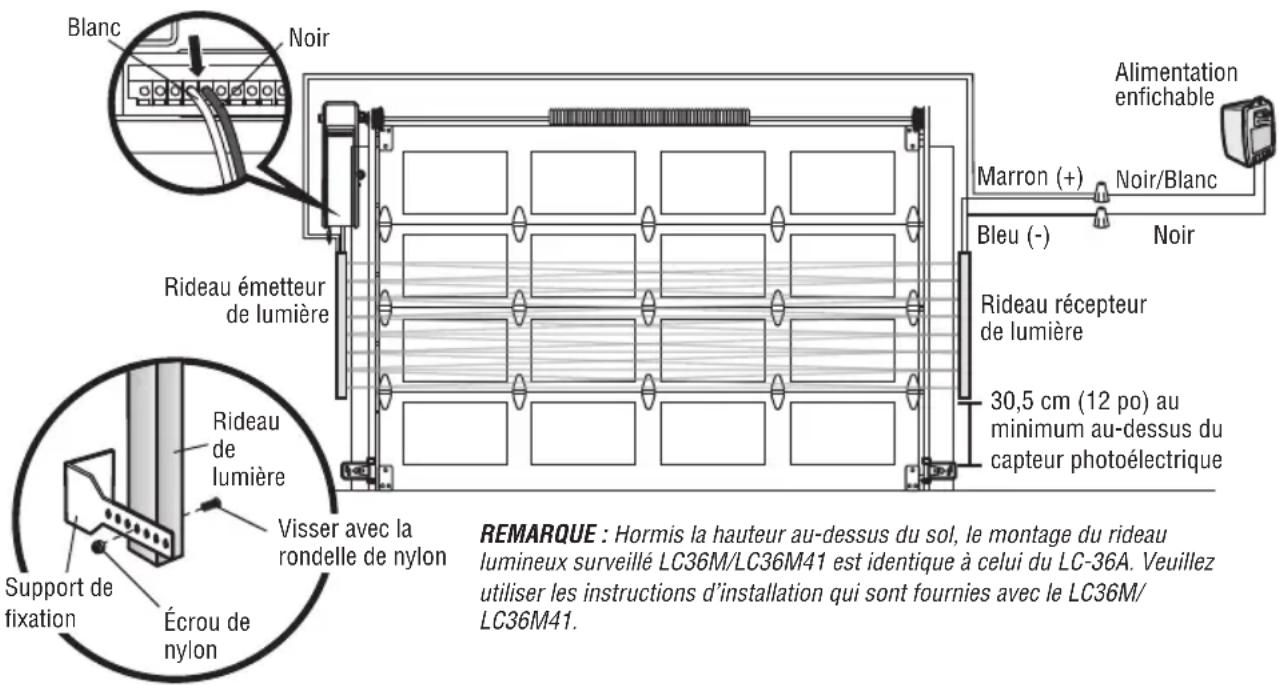

Installer le rideau lumineux (non fourni) .... 47

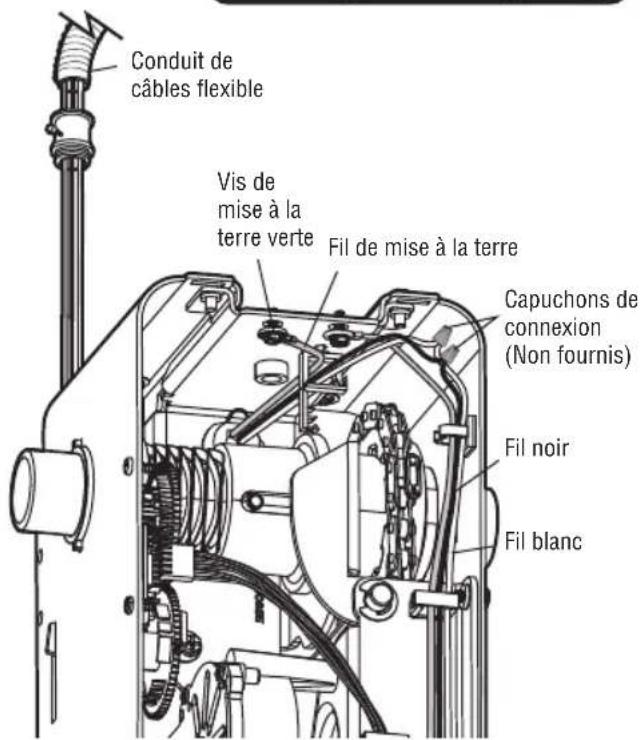

Connector l'alimentation ....48

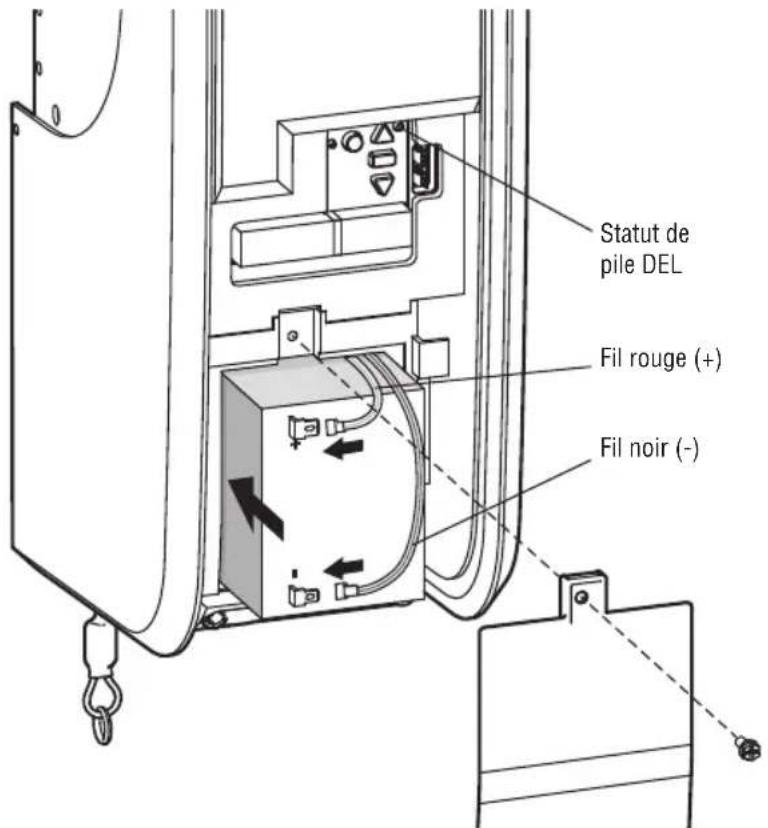

Installer la batterie de secours (non fournie)....50

Installer la batterie de secours (non fournie)....51

Ajustements 52

Programmer le déplacement....52

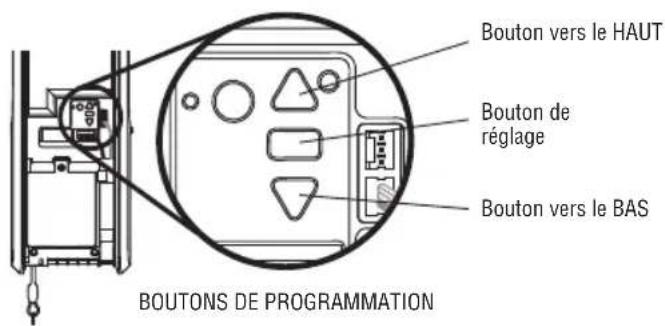

Configuration de la force automatique ....52

Tester le système d'inversion de sécurité .... 53

Tester le Protector System....53

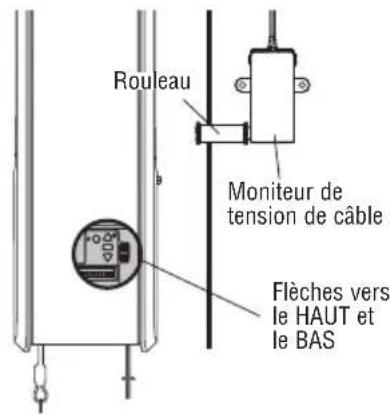

Tester le moniteur de tension de câble....54

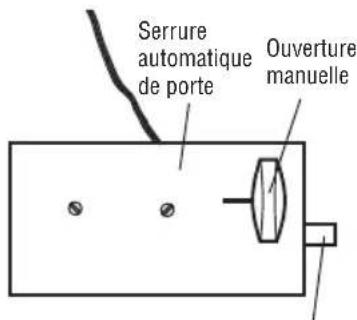

Tester le verrou automatique de porte ....54

Pour ouvrir la porte manuellement.....54

Fonctionnement 55

Utiliser l'opérateur de porte....56

Programmation 57

Télécommande (non fournie)....57

Effacer la mémoire....57

Activer la minuterie de fermeture (TTC) ..... 58

Entretien 58

Entretien de votre opérateur de porte.....58

Dépannage 59

Tableau des diagnostics....59

Dépannage supplémentaire....60

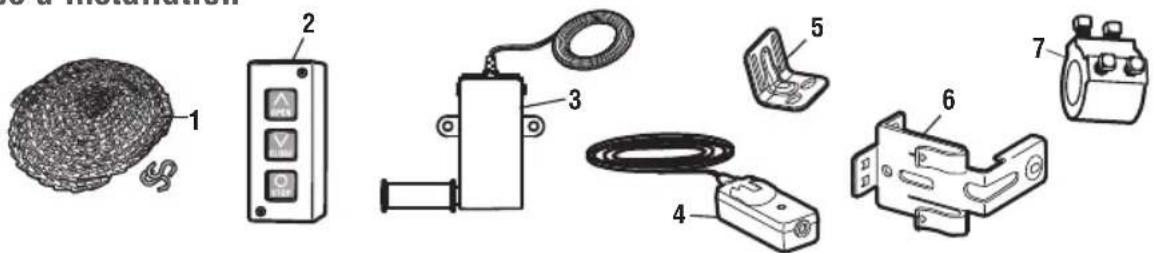

Pièces détachées 62

Pièces d'installation 62

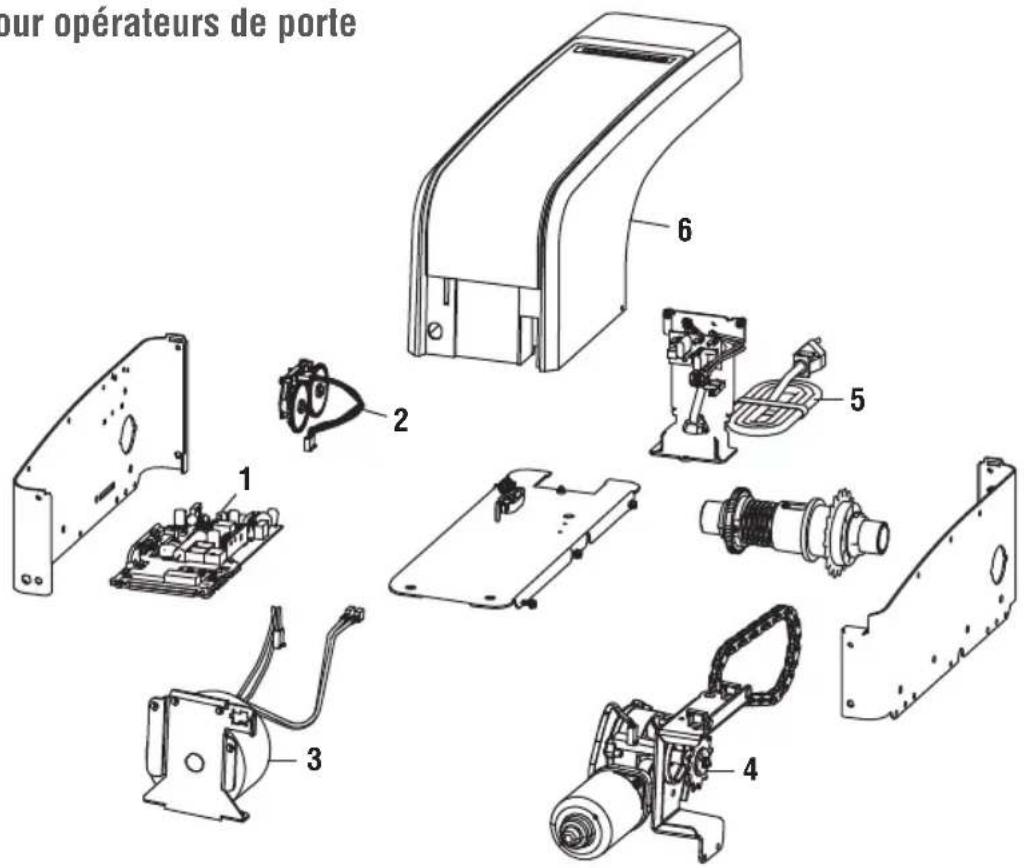

Pièces pour opérateurs de porte .....62

Accessoires 63

Contact 64

Introduction

Examen des symboles de sécurité et des notes d'avertissement.

Cet opérateur de porte a été conçu et testé pour être sécuritaire à condition qu'il soit installé, utilisé, entretenu et testé en stricte conformité avec les instructions et les avertissements de ce manuel.

Lorsque vous voyez ces symboles de sécurité et notes d'avertissement aux pages suivantes, ils vous avertissent du risque de blessures graves voire mortelles si vous ne respectez pas les avertissements qu'ils accompagnent. Le danger peut provenir de quelque chose de mécanique ou d'un choc électrique. Lisez attentivement les avertissements.

Lorsque vous voyez ce mot d'avertissement aux pages suivantes, il vous avertit du risque que votre porte et/ou l'opérateur de votre porte soit endommagé(e) si vous ne respectez pas les mises en garde qui l'accompagnent. Lisez-les attentivement.

AVERTISSEMENT

Mécanique

AVERTISSEMENT

Électrique

ATTENTION

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

Planification

Examinez votre région pour voir si l'une des conditions ci-dessous s'applique à votre installation. En fonction de vos besoins, des matériaux supplémentaires peuvent être nécessaires.

CET OPÉRATEUR DE PORTE EST COMPATIBLE AVEC :

• Portes qui utilisent une barre de torsion et des ressorts. La barre de torsion doit avoir un diamètre de 2,5 cm (1 po). NON compatible avec les tambours à enroulement inverse.
• Tambours de 10-15 cm (4-6 po) et tambours coniques jusqu'à 28 cm (11 po) (levée haute et verticale).

• Portes sectionnelles à grande levée (jusqu'à 137,2 cm [54 po] de haut) et à levée standard jusqu'à 4,3 m (14 pi) de haut.

• Portes jusqu'à 5,5 m (18 pi) de large.

• Portes jusqu'à 16,7 mètres carrés (180 pieds carrés).

- Portes jusqu'à 136,1 kg (300 li)

REMARQUE : Inspectez la barre de torsion lorsque la porte est levée et abaissée. Il est important qu'il n'y ait pas de mouvement perceptible de haut en bas ou de gauche à droite. Si le mouvement n'est pas corrigé, la durée de vie de l'opérateur de porte sera fortement réduite.

REMARQUE : La batterie en option est recommandée pour les portes de 250 li à 300 li afin d'obtenir les meilleures performances.

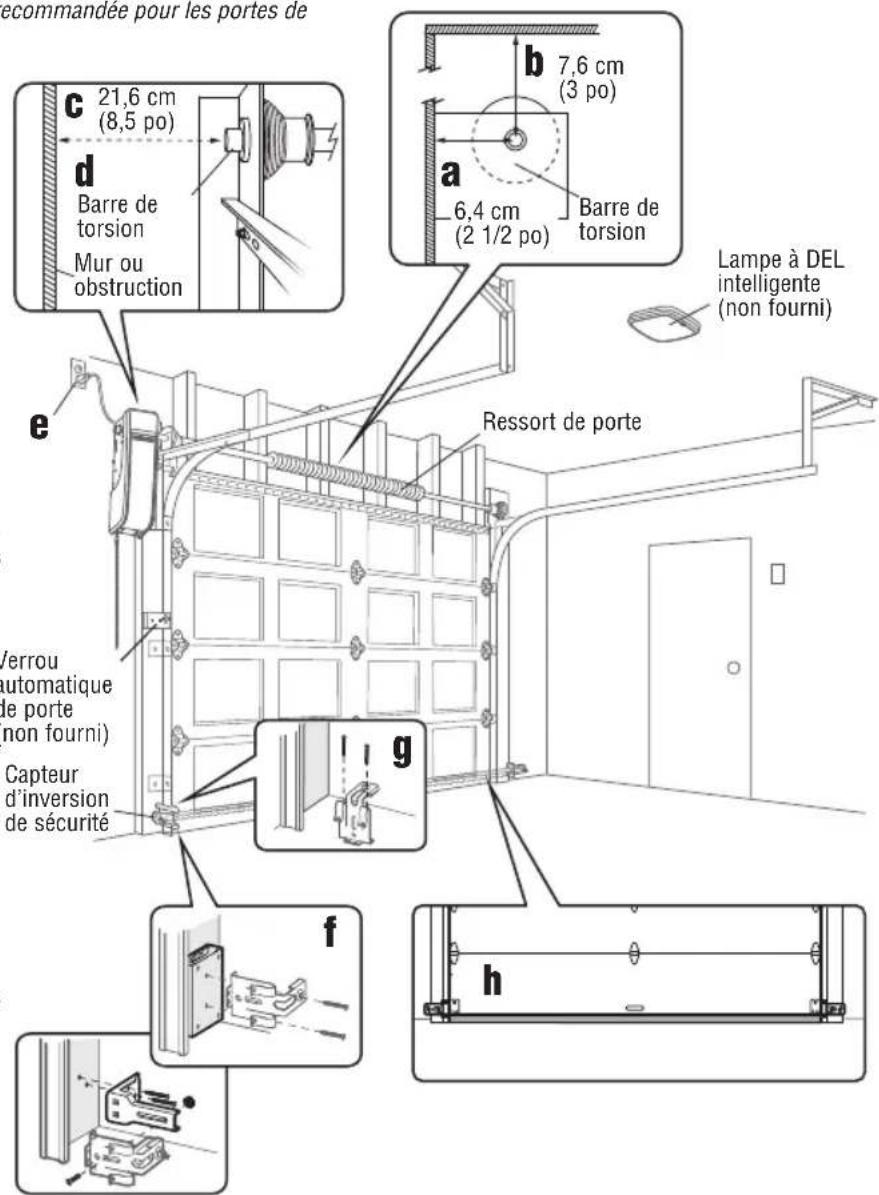

Examinez ou inspectez la zone d'installation proposée. Déterminez si l'opérateur de porte sera installé sur le côté gauche ou droit de la porte. Sélectionnez le côté qui répond aux exigences énumérées ci-dessous.

a. Un minimum de 6,4 cm (8,5 po) entre le mur et l'extrémité de la barre de torsion.
b. Un minimum de 7,6 cm (3 po) entre le plafond et le centre de la barre de torsion.
c. Un minimum de 21,6 cm (8,5 po) entre le mur latéral du (ou l'obstruction) et l'extrémité de la barre de torsion.
d. La barre de torsion doit dépasser d'au moins 3,81 cm (1,5 po) la plaque d'appui. Cela peut varier en fonction des exigences de votre installation.

e. Une prise électrique est nécessaire à moins de 1,83 m (6 pi) de la zone d'installation. Si la prise n'existe pas, contactez un électricien qualifié.

f. Selon la construction, des supports de montage, des supports d'extension ou des blocs de bois peuvent être nécessaires pour installer les capteurs d'inversion de sécurité et le moniteur de tension de câble.

g. Si la barre de torsion n'est pas ronde ou si l'emplacement de montage normal est obstrué, un autre kit de montage (480LM) peut être utilisé (non inclus).

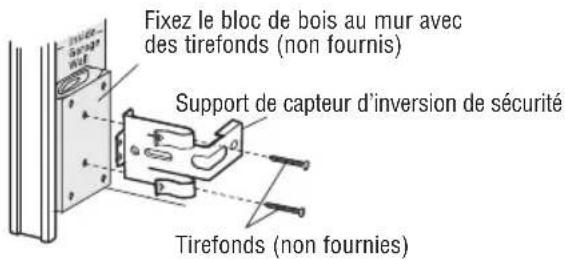

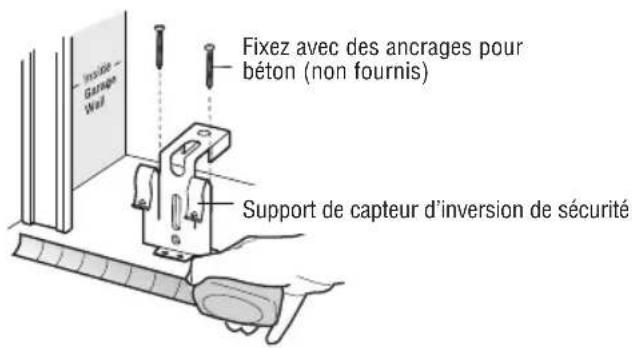

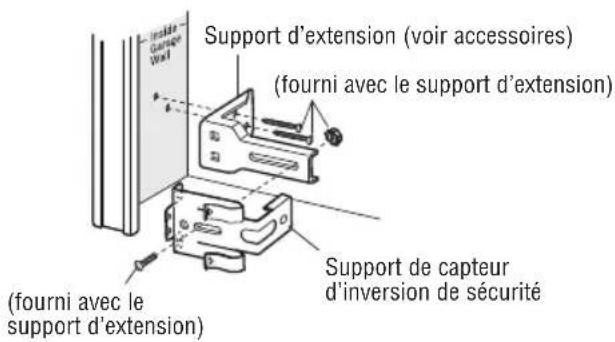

h. Le montage au sol (autre option) des capteurs d'inversion de sécurité nécessite du matériel supplémentaire (non fourni).

i. Vérifiez le joint au bas de la porte. Tout écart entre le sol et le bas de la porte ne doit pas dépasser 6 mm (1/4 po). Sinon, le système d'inversion de sécurité risque de ne pas fonctionner correctement.

recommandée pour les portes de c 21,6 cm (8,5 po) d Barre de torsion Mur ou obstruction b 7,6 cm (3 po) a 6,4 cm (2 1/2 po) Barre de torsion Lampe à DEL intelligente (non fourni) e Ressort de porte f ferrou automatique le porte non fourni) Capteur d'inversion de sécurité g h

Préparer la porte

AVANT DE COMMENCER :

• Désactivez les verrous.
• Retirez les cordes reliées à la porte.
Effectuez le test suivant pour vous assurer que la porte est équilibrée et qu'elle ne se coince pas.

1. Soulevez la porte à mi-hauteur. Libérez la porte. Si elle est équilibrée, elle doit rester en place, entièrement soutenue par ses ressorts.
2. Soulevez et abaissez la porte pour vérifier qu'elle ne se coince pas ou ne colle pas.
3. La porte ne doit PAS s'ouvrir ou tomber rapidement.

Si votre porte se coince, colle ou est déséquilibrée, appelez un technicien qualifié en systèmes de porte.

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES :

• Appelez TOUJOURS un technicien qualifié en systèmes de porte si la porte se coince, colle ou est déséquilibrée. Une porte déséquilibrée risque de ne PAS s'inverser lorsque cela est nécessaire.
• N'essayez JAMAIS de desserrer, déplacer ou ajuster la porte, les ressorts de porte, les câbles, les poulies, les supports ou leur matériel, qui sont TOUS sous une tension EXTRÊME.
• Désactivez TOUS les verrous et retirez TOUTES les cordes connectées à la porte AVANT d'installer et d'utiliser l'opérateur pour éviter tout enchevêtrement.

ATTENTION

Pour éviter d'endommager la porte et l'opérateur :

• Désactivez TOUJOURS les verrous AVANT d'installer et d'utiliser l'opérateur.
• Utilisez UNIQUEMENT l'opérateur de porte sur 120 V, 60 Hz pour éviter les dysfonctionnements et les dommages.
• NE dépassez PAS 10 cycles complets de fonctionnement de la porte par heure.

CARACTÉRISTIQUES TECHNIQUES

Volts 120 VCA - 60 Hz, UNIQUEMENT

Courant....2,0 A

Utilisation commerciale légère Charge nominale 10 Nm

Courant d'éclairage DEL (non fourni) 0,2 A

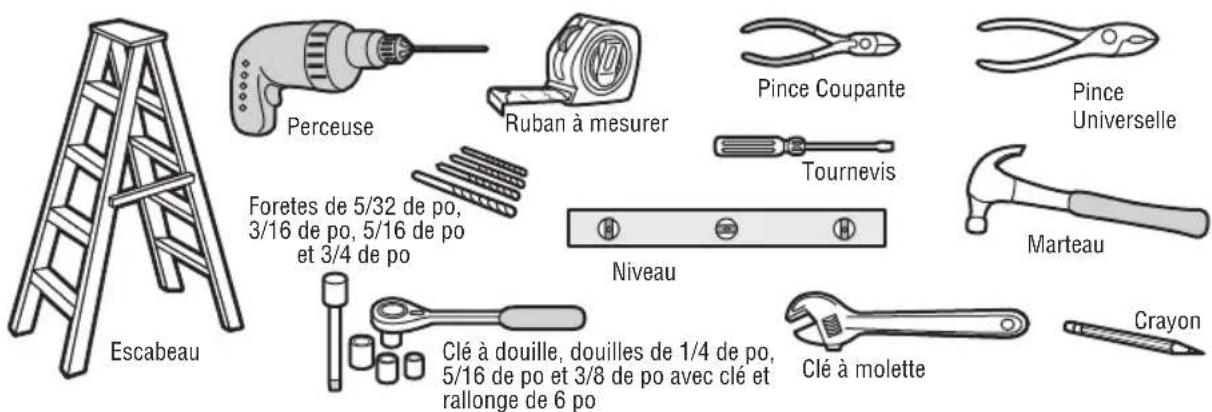

Outils nécessaires

Pendant l'assemblage, l'installation et le réglage de l'opérateur de porte, les instructions feront appel à des outils manuels comme illustré ci-dessous.

Escabeau Perceuse Ruban à mesurer Pince Coupante Pince Universelle Foretes de 5/32 de po, 3/16 de po, 5/16 de po et 3/4 de po Niveau Tournevis Marteau Clé à douille, douilles de 1/4 de po, 5/16 de po et 3/8 de po avec clé et rallonge de 6 po Clé à molette Crayon

Introduction

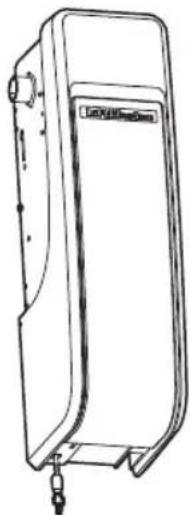

Inventaire du carton

Votre opérateur de porte est emballé dans un carton qui contient l'unité moteur et les pièces illustrées ci-dessous. Si quelque chose manque, vérifiez soigneusement le matériel d'emballage.

Poste de commande à trois boutons

Contrôleur de tension de câble avec fils de sonnette verts/blancs à 2 conducteurs

Capteurs d'inversion de sécurité du Protector System (2) (1 capteur d'envoi et 1 capteur de réception) avec un fil blanc et un fil de sonnette blanc/noir à 2 conducteurs attachés

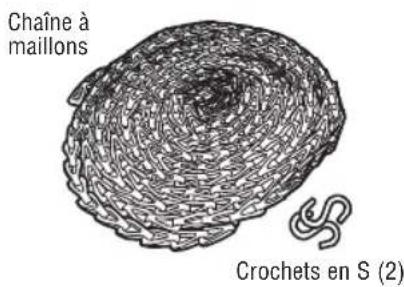

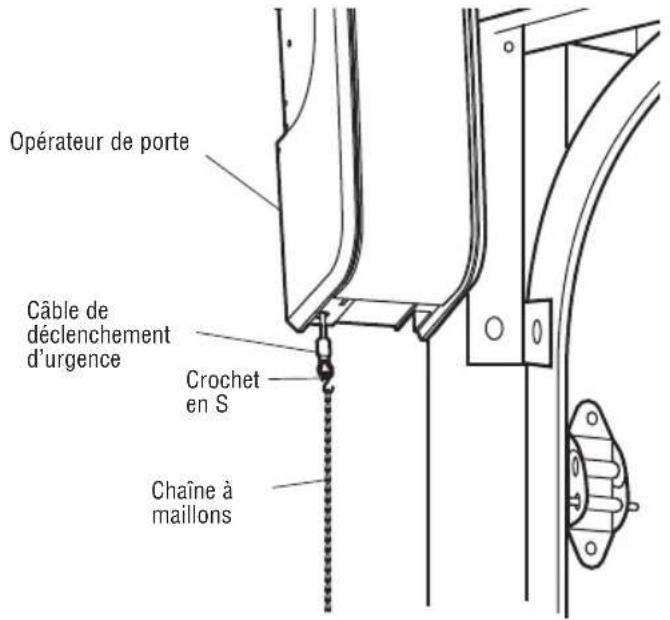

Chaîne à maillons et crochets en S (2) pour le déclenchement d'urgence

Collier avec vis de fixation

Support de fixation

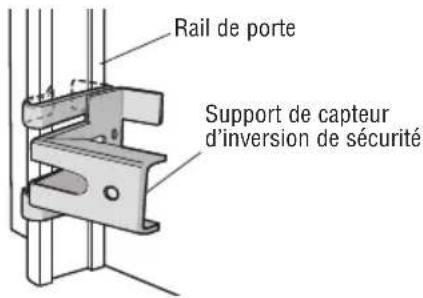

Support de capteur d'inversion de sécurité (2)

Étiquettes de sécurité et documentation

PAS MONTRÉ

Guide d'utilisation rapide 114A5055

Matériel

Vis n° 10-32 (2)

Vis 14/10 po - 2 x 2-4/2 po (4)

Vis 1/4 po - 20 x 1-2/2 po (2)

Boulon de carrosserie 1/4 po - 20 x 1/2 po (2)

Écrou à oreilles 1/4 po - 20 (2)

Articles supplémentaires dont vous pourriez avoir besoin

Supports d'extension (Modèle 041A5281-1) ou blocs de bois : Selon la construction, des supports d'extension ou des blocs de bois peuvent être nécessaires pour installer le capteur d'inversion de sécurité.

Matériel de fixation. Le montage au sol (autre option) du capteur d'inversion sécuritaire nécessite du matériel qui n'est pas fourni.

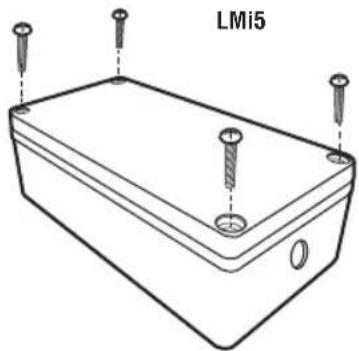

LMi5 (en option) : Peut être nécessaire pour l'installation d'accessoires LMi5

Presse-étoupe/raccords 1/2 po (2)

Fil (14-24AWG, massif recommandé) : Câblage (en option) de l'accessoire LMI5 au DDO8900W ainsi que des accessoires de capteurs supplémentaires.

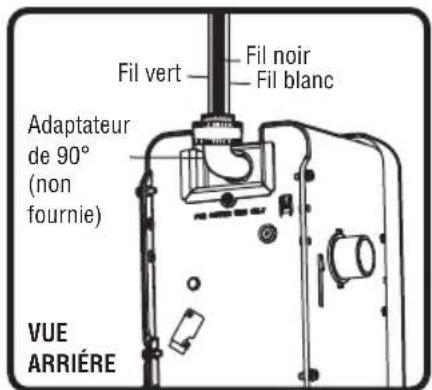

Connecteur 90° pour conduit de câble ou adaptateur de câble flexible : Requis pour le câblage permanent.

Batterie de secours (modèle 485LM) : L'appareil est compatible avec une batterie de secours (batterie non incluse). La batterie peut fournir une alimentation supplémentaire en fonctionnement normal et une alimentation de secours en cas de panne de l'alimentation principale.

Utilisez le verrou automatique de porte (modèle 841LM) : Le verrou automatique de la porte est utilisé pour empêcher l'ouverture manuelle de la porte une fois que celle-ci est complètement fermée.

Lampe à DEL intelligente (827LM) : Lampe sans fil qui peut être programmée sur l'opérateur de porte ou à une télécommande.

REMARQUE : Si vous n'installez pas un poste de commande à trois boutons, veuillez vous reporter à la remarque importante de la page 11.

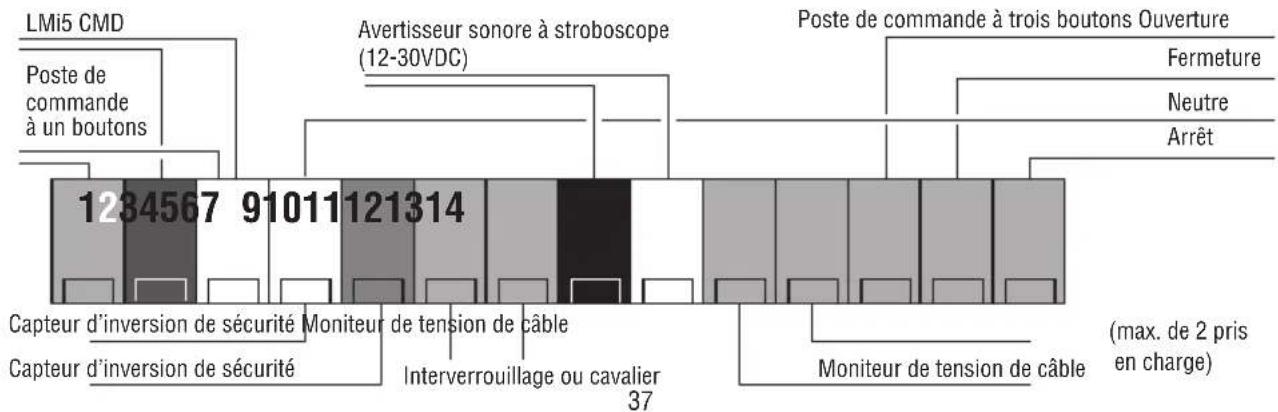

Schéma de câblage du bornier

Assemblage

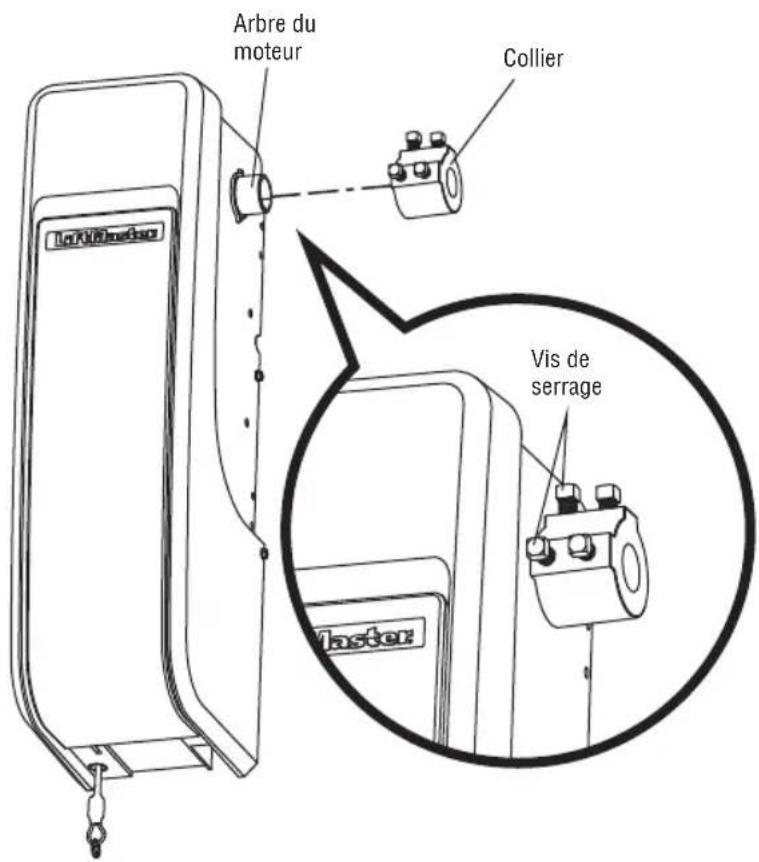

1 Fixer le collier à l'opérateur de porte

Pour éviter les difficultés d'installation, ne faites pas fonctionner l'ouvre-porte de garage avant d'y être invité.

L'opérateur de porte peut être installé d'un côté ou l'autre de la porte (voir la section Planification, page 35). Les illustrations présentées sont pour une installation sur le côté gauche.

1. Desserrez les vis de réglage.
2. Fixez le collier à l'arbre du moteur de l'opérateur de la porte. Le côté du collier avec le plus grand trou doit être placé sur l'arbre du moteur. Veillez à ce que le collier soit enfoncé à fond sur l'arbre du moteur jusqu'à ce que la butée soit atteinte.
3. Positionnez le collier de manière à ce que les vis soient orientées vers l'extérieur et accessibles lorsqu'il est fixé à la barre de torsion.
4. Serrez fermement les 2 vis de réglage à tête carrée les plus proches de l'arbre du moteur en les tournant vis de 1/4 à 1/2 tour après leur contact avec l'arbre du moteur.

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES ou MORTELLES, le collier DOIT être serré correctement. La porte peut ne pas s'inverser correctement ou des limites peuvent être perdues en raison du glissement du collier.

Latex Arbre du moteur Collier Vis de serrage Master

Assemblage

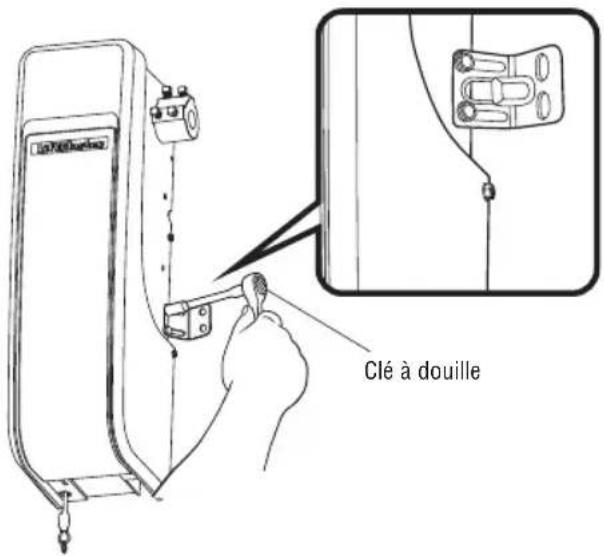

2 Fixer le support de montage à l'opérateur de porte

1. Fixez sans serrer le côté fendu du support de montage sur le même côté de l'opérateur de porte que le collier à l'aide des vis de montage fournies.

REMARQUE : Ne serrez pas les vis du support de montage avant d'y être invité.

1. Il peut être nécessaire d'ajouter du matériel supplémentaire derrière l'opérateur pour fixer correctement le support de montage lorsque vous installez le DDO8900W sur des tambours plus grands.

MATÉRIEL

Vis N° 10-32 (2)

Clé à douille

Installation

INSTRUCTIONS D'INSTALLATION IMPORTANTES

⚠️ AVERTISSEMENT

Pour réduire le risque de BLESSURES GRAVES voire MORTELLES :

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D'INSTALLATION.

2. Installez l'opérateur de porte UNIQUEMENT sur une porte correctement équilibrée et lubrifiée. Une porte mal équilibrée risque de ne PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des BLESSURES GRAVES voir MORTELLES.

3. TOUTES les réparations de câbles, ressorts et autre matériel DOIVENT être effectuées par un technicien en systèmes de portes qualifié AVANT d'installer l'opérateur.

4. Désactivez TOUS les verrous et retirez TOUTES les cordes connectées à la porte AVANT d'installer l'opérateur pour éviter qu'elles s'enchevêtrent.

5. Installez l'opérateur de porte à un minimum de 2,44 m (8 pi) au-dessus du sol. Si l'opérateur doit être installé à moins de 2,44 m (8 pi) au-dessus du sol, les pièces mobiles exposées doivent être protégées par des couvercles ou des gardes, fournis par le fabricant de l'opérateur.

6. Installez le déclencheur d'urgence à portée de main, mais à une distance minimum de moins 1,83 m (6 pieds) du sol et en évitant tout contact avec les véhicules, afin d'éviter tout déclenchement accidentel.

7. Ne branchez JAMAIS l'opérateur de porte à une source d'alimentation avant d'y être invité.

8. NE portez JAMAIS de montres, bagues ou vêtements amples en installant ou entretenant l'opérateur. Ils peuvent être pris dans les mécanismes de la porte ou de l'opérateur.

9. Installez la commande de porte murale :

10. en vue de la porte.

11. hors de portée des jeunes enfants, à une hauteur minimale de 1,5 m (5 pi) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente.

12. loin de TOUTES les pièces mobiles de la porte.

13. Installez le marquage du déclencheur d'urgence. Fixez les marquages sur le déclencheur d'urgence ou à proximité de celui-ci. Installez la plaque d'avertissement de coïncement à côté de la commande de la porte, dans un endroit bien visible.

14. Placez l'étiquette de test d'inversion de sécurité/déclenchement d'urgence bien en vue à l'intérieur de la porte.

1 Positionner et monter l'opérateur de porte

REMARQUE : Pour des options de montage supplémentaires, consultez la page des accessoires.

1. Fermez complètement la porte.
2. Faites glisser l'opérateur de porte sur l'extrémité de la barre de torsion. Si la barre de torsion est trop longue ou endommagée, vous devrez peut-être la couper.

Assurez-vous que le collier ne touche PAS la plaque de d'appui.

1. Utilisez un niveau pour positionner et aligner verticalement l'opérateur de porte. Vérifiez que le support de montage est situé sur une surface solide, comme du bois, du béton ou un support de porte/de drapeau. En cas d'installation sur une cloison sèche, le support de montage DOIT être fixé à un montant.
2. Une fois l'opérateur de porte aligné correctement, marquez les trous du support de montage. Si nécessaire, serrez les vis à collier sur la barre de torsion pour maintenir l'opérateur de porte en place pendant le marquage des trous.

REMARQUE : L'opérateur de porte ne doit pas nécessairement être au ras du mur.

1. Retirez l'opérateur de porte de la barre de torsion. Percez des trous pilotes de 3/16 po aux endroits marqués. Percez les plaques métalliques du rail de la porte si nécessaire.

2. Faites glisser l'opérateur de porte sur la barre de torsion jusqu'à ce que les trous pilotes soient alignés avec le support.

3. Serrez les 2 vis de pression à tête carrée sur la barre de torsion. Pour une barre de torsion creuse, serrez les vis de 3/4 à 1 tour complet après avoir établi le contact avec la barre. Pour une barre de torsion à arbre plein, serrez les vis de 1/4 à 1/2 tour maximum après avoir établi le contact avec l'arbre. En cas d'installation sur une barre de torsion clavetée, NE serrez PAS les vis dans la rainure de clavetage.

4. Fixez le support de montage au mur et à l'opérateur de porte. Utilisez les vis 14-10 x 2 po pour fixer le support de montage au mur.

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES :

- Des ancrages à béton DOIVENT être utilisés si le support est monté dans la maçonnerie.

- N'essayez JAMAIS de desserrer, déplacer ou ajuster la porte, les ressorts, les câbles, les poulies, les supports ou leur matériel, qui sont TOUS sous une tension EXTRÊME.

- Appelez TOUJOURS un technicien qualifié en systèmes de porte si la porte se coince, colle ou est déséquilibrée. Une porte déséquilibrée risque de NE PAS s'inverser lorsque cela est nécessaire.

- L'opérateur de porte DOIT être monté à angle droit par rapport à la barre de torsion pour éviter une usure prématurée du collier.

MATÉRIEL

Vis 14 - 10 x 2 po (2)

Embase de butée 0,6 cm (0,25 po) min. d'espace entre le roulement et embase de butée Plaque d'appui Barre de torsion Vis de pression (Barre de torsion) Vis 14-10x2 po Support de montage 40

Installation

2 Fixer le déclenchement d'urgence

1. Fixez la chaîne à maillons au câble de déclenchement d'urgence à l'aide d'un crochet en S. Installez la chaîne à maillons à portée de main, mais à une distance minimum de 1,83 m (6 pieds) du sol et en évitant tout contact avec les véhicules, afin d'éviter tout déclenchement accidentel.

Opérateur de porte Câble de déclenchement d'urgence Crochet en S Chaîne à maillons

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par une porte qui tombe :

• Dans la mesure du possible, utilisez le déclenchement d'urgence pour désengager la porte UNIQUEMENT lorsqu'elle est FERMÉE. Des ressorts faibles ou cassés, ou une porte déséquilibrée peuvent entraîner une chute rapide et/ou inattendue d'une porte ouverte.
• N'utilisez JAMAIS le déclenchement d'urgence si l'embrasure de la porte est obstruée.

MATÉRIEL

Chaîne à maillons Crochets en S (2)

3 Installer le verrou automatique de la porte (non fourni)

Le verrou automatique de porte (modèle 841LM) est utilisé pour empêcher l'ouverture manuelle de la porte une fois que celle-ci est complètement fermée, voir Accessoires, page 63.

MATÉRIEL

Vis 1/4 po - 20 x 1-2/2 po (2)

REMARQUE : Les anciens modèles de verrou de porte 24 V sont incompatibles.

1. Le verrou dispose d'un cordon de 10 m (33 pi) et peut être monté d'un côté ou l'autre de la porte. Le troisième rouleau à partir du sol est idéal pour la plupart des installations.
2. Assurez-vous que la surface du rail est propre et fixez le gabarit de verrouillage au rail de façon à ce que le trou de boulon soit à environ 7,6 cm (3 po) du centre d'un rouleau de porte.
3. Percez les trous comme indiqué sur le gabarit.
4. Fixez le verrou automatique de porte à l'extérieur du rail de la porte avec le matériel fournies.
5. Faites passer le fil de la sonnette dans le mur jusqu'à l'opérateur de porte. Utilisez des agrafes isolées pour fixer le fil à plusieurs endroits. Insérez le fil dans la partie inférieure de l'opérateur de porte.
6. Branchez le connecteur dans l'une des deux fiches de l'opérateur de la porte.

Un verrou de porte secondaire peut être installé sur le côté opposé de la porte en suivant les instructions ci-dessus.

4 Fixer le moniteur de tension du câble (requis)

REMARQUE : Le moniteur de tension de câble est expédié pour une installation du côté gauche. Il est recommandé d'installer le moniteur de tension de câble du même côté de la porte que l'opérateur de porte. Pour une installation du côté droit, retirez l'anneau élastique qui maintient le rouleau en place et réassemblez-le sur le côté opposé du moniteur de tension de câble.

1. Assurez-vous que le câble de la porte est environ à 19 mm (3/4 po) de la surface de l'installation. Des ajustements de la porte ou des cales peuvent être nécessaires pour obtenir une profondeur correcte pour le câble de la porte.
2. Positionnez le moniteur de tension de câble à une distance maximum de 2 m (6 pi) au-dessus de l'ouverture de la porte, et veillez à ce que le rouleau dépasse le câble de 1/8-1/4 pouce. Assurez-vous que le moniteur de tension du câble est situé au ras d'un élément de support en bois et que le rouleau est libre de toute obstruction.

REMARQUE : Aucun obstacle situé dans la zone d'installation ne doit empêcher le moniteur de tension de câble de se fermer complètement lorsqu'un relâchement est détecté.

1. Marquez et percez des trous pilotes de 3/16 po pour les vis (des trous pilotes ne sont pas nécessaires pour les ancrages).
2. Fixez le moniteur de tension de câble au mur à l'aide du matériel fourni. Vérifiez que le rouleau est sur le dessus du câble.
3. Faites passer le fil de la sonnette jusqu'à l'opérateur de porte. Utilisez des agrafes isolées pour fixer le fil.
4. Connectez le fil de la sonnette aux bornes vertes à connexion rapide de l'opérateur de porte (la polarité n'est pas importante). REMARQUE : Le câble doit être tendu sur toute la course de la porte. Assurez-vous qu'il n'y a pas de jeu dans le câble du côté opposé de la porte pendant le fonctionnement normal. S'il y a du jeu pendant le déplacement de la porte, réglez les câbles comme il se doit.

Un second moniteur de tension de câble peut être installé pour une sécurité supplémentaire. Lorsque deux moniteurs de tension de câble sont installés, la porte ne se ferme pas ou s'inverse si l'un des moniteurs détecte du mou ou est déconnecté.

Si l'un des moniteurs de tension de câble est retiré, débranchez les deux moniteurs de l'opérateur. Branchez ensuite le moniteur que vous souhaitez utiliser, puis débranchez et branchez l'opérateur trois fois pour réapprendre le moniteur à l'opérateur.

Le moniteur de tension de câble DOIT être connecté et aligné correctement avant que l'opérateur de porte fasse descendre la porte.

Le moniteur de tension de câble détecte TOUT relâchement qui pourrait se produire dans les câbles et inversera la porte, éliminant ainsi les appels de service.

MATÉRIEL

Vis 14 - 10 x 2 po (2) Vis 8 - 32 x 1 po (2)

(Vers opérateur de porte) Pour insérer ou libérer les fils de la borne, enfoncez la languette avec la pointe d'un tournevis. BLANC/ VERT 1413 21110987654 (Câble) Tambour Moniteur de tension de câble 3-6 mm (1/8-1/4 po) Rouleau de contrôle de la tension des câbles (Vers moniteur de tension de câble)

Porte fermée Porte ouverte Mur Tambour environ 19 mm (3/4 po) Rouleau de contrôle de la tension des câbles IMPORTANT : Le rouleau ne doit pas être placé à plus de 2 m (6 pi) au-dessus de l'ouverture de la porte La position du moniteur de tension du câble varie en fonction du type de porte et du tambour utilisé.

5 Installer le poste de commande à trois boutons

Installez la commande de porte à portée de vue de la porte, hors de portée des jeunes enfants, à une hauteur minimale de 1,5 m (5 pi) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte.

1. Retirez le couvercle du poste de commande.
2. Fixez le poste de commande au mur à au moins 1,5 m (5 pi) au-dessus des planchers, paliers, marches ou toute autre surface de marche adjacente. La surface d'installation doit être lisse et plate.
3. Sélectionnez la débouchure appropriée et faites passer les fils jusqu'à l'opérateur.
4. Connectez les fils au poste de commande et replacez le couvercle du poste de commande.
5. Fixez la plaque d'avertissement sur le mur à côté du poste de commande à trois boutons.

REMARQUE : NE branchez PAS l'alimentation en faisant simultanément fonctionner l'opérateur de porte. La porte se déplacera jusqu'à la position d'ouverture complète mais ne reviendra pas en position de fermeture tant que les capteurs d'inversion de sécurité ne seront pas connectés et alignés correctement. Voir page 53.

1234567891011121314 Pour insérer ou libérer les fils de la borne, enfoncez la languette avec la pointe d'un tournevis. Poste de commande à trois boutons

REMARQUE : Si vous n'installez pas le poste de commande à trois boutons, vous devez installer un fil de liaison (non fourni) entre les bornes 4 et 14. L'opérateur ne fonctionnera pas s'il n'y a pas de poste de commande à 3 boutons ou de fil de liaison installé.

DO NOT EXCEED 10 DOOR OPERATIONS PER HOUR.

FASTEN LABEL ADJACENT TO DOOR.

NE PAS FAIRE FONCTIONNER LA PORTE PLUS DE 10 FOIS PAR HEURE.

FIXER L'ÉTIQUETTE PRÈS DE LA PORTE.

12073139

WARNING

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES par électrocution :

• Vérifiez que l'alimentation n'est PAS branchée AVANT d'installer la commande de porte.
• Connectez UNIQUEMENT aux fils basse tension de 24 Volts.

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par la fermeture d'une porte :

- Installez la commande de porte à portée de vue de la porte, hors de portée des jeunes enfants, à une hauteur minimale de 1,5 m (5 pi) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte.

• Ne permettez JAMAIS aux enfants de manipuler ou de jouer avec les boutons-poussoirs ou les télécommandes de la porte de.
• Activez la porte UNIQUEMENT lorsqu'elle est clairement visible et correctement réglée, et qu'il n'y a pas d'obstacles au déplacement de la porte.
• Gardez TOUJOURS la porte en vue jusqu'à ce qu'elle soit complètement fermée. Ne permettez JAMAIS à quiconque de passer la ligne de la porte lorsqu'elle est en train de se fermer.

6 Installer le Protector System

Le capteur d'inversion de sécurité doit être connecté et aligné correctement avant que la porte descende. Ce dispositif de sécurité est requis et ne peut pas être désactivé. Le rideau lumineux LC36A de LiftMaster peut être installé comme dispositif de sécurité secondaire en option, voir page 47.

INFORMATION IMPORTANTE SUR LES CAPTEURS D'INVERSION DE SÉCURITÉ

Lorsqu'il est connecté et aligné correctement, le capteurs d'inversion de sécurité détecte toute obstruction de la trajectoire du faisceau infrarouge. Le capteur d'envoi (avec une DEL ambre) transmet un faisceau lumineux invisible au capteur de réception (avec une DEL verte). Si un obstacle brise le faisceau lumineux pendant la fermeture de la porte, la porte s'arrête, puis retourne en position complètement ouverte.

Les capteurs doivent être installés à l'intérieur du garage de manière à ce que les capteurs d'envoi et de réception se fassent face d'un côté à l'autre de la porte, à une hauteur maximale de 15 cm (6 po) du sol. L'un ou l'autre de ces capteurs peut être installé à gauche ou à droite de la porte, à condition que le soleil ne brille jamais directement dans la lentille du capteur de réception.

Les supports de montage sont conçus pour se fixer sur le rail des portes sectionnelles sans matériel supplémentaire.

S'il est nécessaire de monter les capteurs sur le mur, les supports doivent être solidement fixés sur une surface solide telle que l'encadrement du mur. Des supports d'extension (reportez-vous aux accessoires) sont disponibles si nécessaire. En cas d'installation sur une construction en maçonnerie, ajoutez une pièce de bois à chaque emplacement pour éviter de percer des trous supplémentaires dans la maçonnerie si un repositionnement est nécessaire.

La trajectoire du faisceau de lumière invisible ne doit pas être obstruée. Aucune partie de la porte (rails de la porte, ressorts, charnières, rouleaux ou autre matériel) ne peut interrompre le faisceau pendant la fermeture de la porte.

AVERTISSEMENT

Vérifiez que l'alimentation n'est PAS connectée à l'opérateur de porte AVANT d'installer le capteur d'inversion de sécurité.

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par la fermeture d'une porte :

• Raccordez et alignez correctement le capteur d'inversion de sécurité. Ce dispositif de sécurité requis NE DOIT PAS être désactivé.
• Installez le capteur d'inversion de sécurité de sorte que le faisceau ne soit PAS à une HAUTEUR SUPÉRIEURE à 15 cm (6 po) du sol.

Détecteur inverseur de sécurité 15 cm (6 po) max au-dessus du sol Zone de protection du faisceau lumineux invisible Détecteur inverseur de sécurité 15 cm (6 po) max au-dessus du sol

Face à la porte depuis l'intérieur du bâtiment.

REMARQUE : Si le rideau lumineux surveillé LC36M/LC36M41 est utilisé à la place des capteurs d'inversion de sécurité du système Protector, veuillez utiliser les instructions d'installation fournies avec le LC36M/LC36M41.

Installation

INSTALLATION DES SUPPORTS

Assurez-vous que l'alimentation de l'opérateur est débranchée. Installez et alignez les supports de sorte que les capteurs d'inversion de sécurité soient face à face, de part et d'autre de la porte, le faisceau n'étant pas à plus de 15 cm (6 po) au-dessus du sol. Choisissez l'une des installations suivantes.

OPTION A : INSTALLATION DES RAILS

1. Glissez les bras incurvés sur le bord arrondi de chaque rail de porte, les bras incurvés faisant face à la porte. Enclenchez en place contre le côté du rail. Il doit être à fleur, avec la lèvre épousant le bord arrière du rail, comme illustré.

Si le rail de porte ne supporte pas le support, une installation murale est recommandée.

Rail de porte Support de capteur d'inversion de sécurité

OPTION B : INSTALLATION MURALE

1. Placez le support contre le mur, les bras courbés faisant face à la porte. Assurez-vous que l'espace est suffisant pour que le faisceau du capteur ne soit pas obstrué.
2. Si une profondeur supplémentaire est nécessaire, un support d'extension (modèle 041A5281-1) ou des blocs de bois peuvent être utilisés.
3. Utilisez les trous de montage du support comme modèle pour localiser et percer (2) trous pilotes d'un diamètre de 3/16 po sur le mur de chaque côté de la porte, à une hauteur maximale de 15 cm (6 po) au-dessus du sol.
4. Fixez les supports au mur avec des tirefonds (non fournis).

Si vous utilisez des supports d'extension ou des blocs de bois, réglez les ensembles de droite et de gauche à la même distance de la surface de montage. Assurez-vous que toutes les obstructions de la quincaillerie de porte sont dégagées.

OPTION C : INSTALLATION AU SOL

1. Utilisez des blocs de bois ou des supports d'extension (voir la page Accessoires) pour élever les supports de capteur de sorte que les lentilles ne soient pas à plus de 15 cm (6 po) du sol.
2. Mesurez et placez soigneusement les ensembles droit et gauche à la même distance du mur. Assurez-vous que toutes les obstructions de la quincaillerie de la porte sont dégagées.
3. Fixez au sol avec des ancrages à béton comme indiqué.

Fixez le bloc de bois au mur avec des tirefonds (non fournis) Support de capteur d'inversion de sécurité Tirefonds (non fournies)

Support d'extension (voir accessoires) (fourni avec le support d'extension) (fourni avec le support d'extension) Support de capteur d'inversion de sécurité

fixez avec des ancrages pour béton (non fournis) Support de capteur d'inversion de sécurité

MONTAGE DES CAPTEURS D'INVERSION DE SÉCURITÉ

1. Faites glisser un boulon de carrosserie 1/4 po - 20 x 1/2 po dans la fente de chaque capteur.
2. Utilisez des écrous à oreilles pour fixer les capteurs d'inversion de sécurité aux supports, les lentilles étant orientées l'une vers l'autre à travers la porte. Assurez-vous que l'objectif n'est pas obstrué par une extension du support.
3. Serrez à la main les écrous à oreilles.

Écrou à oreilles Boulon de carrosserie

MATÉRIEL
Boulon de carrosserie 1/4 po - 20 x 1-2/2 po (2)

Écrou à oreilles 1/4 po - 20 (2)

CÂBLEZ LES CAPTEURS D'INVERSION DE SÉCURITÉ

1. Faites passer le fil des deux capteurs à l'opérateur de porte. Fixez solidement le fil au mur et au plafond à l'aide d'agrafes.
2. Dénudez 11 mm (7/16 po) d'isolant sur chaque jeu de fils. Séparez les fils. Torsadez les deux fils blancs ensemble. Torsadez ensuite les deux fils blancs/noirs ensemble.
3. Insérez les fils blancs dans la borne blanche de l'opérateur de porte. Insérez les fils blanc/noir dans la borne grise de l'opérateur de porte. Pour insérer ou retirer les fils de la borne, enfoncez la languette avec la pointe d'un tournevis.

12345678910/112 BLANC/ NOIR BLANC Fil de la sonnette 11 mm (7/16 po) REMARQUE : La porte référencée dans cette image représente des applications à levée standard ou grande. Si vous effectuez le montage sur une porte à levée verticale, votre porte aura un aspect différent.

REMARQUE : La porte référencée dans cette image représente des applications à levée standard ou grande. Si vous effectuez le montage sur une porte à levée verticale, votre porte aura un aspect différent.

7 Installer le rideau lumineux (non fourni)

Les instructions suivantes sont des instructions générales pour une installation typique. Voir les instructions complètes incluses avec le rideau lumineux.

L'accessoire d'alimentation électrique enfichable (modèle 100MAPS) est nécessaire pour alimenter le rideau lumineux. Le rideau lumineux LiftMaster (modèle LC-36A) est un dispositif auxiliaire de protection contre le piégeage conçu avec 8 capteurs optiques qui forment 22 faisceaux lumineux invisibles totaux qui créent un motif croisé ou un effet de filet pour une protection maximale contre le piégeage. Si un obstacle brise le faisceau lumineux pendant la fermeture de la porte, la porte s'arrête, puis retourne en position complètement ouverte. L'émetteur du rideau lumineux doit être installé face à son récepteur, de l'autre côté de la zone de piégeage, à 30,5 cm (12 po) au-dessus du dispositif de protection contre le piégeage primaire surveillé. La largeur minimale d'installation est de 0,91 m (3 pi) et la largeur maximale est de 10 m (33 pi).

REMARQUE : Assurez-vous qu'aucune partie de la porte, rails de la porte, ressorts, charnières, rouleaux ou autre matériel n'interrompe le faisceau pendant la fermeture de la porte.

INSTALLATION

1. Fixez les supports de montage sans serrer aux deux rideaux lumineux à l'aide des vis fournies.
2. Mesurez un minimum de 12 po au-dessus des capteurs d'inversion de sécurité. Marquez cet emplacement. Le rideau lumineux doit être installé au-dessus de ce point.
3. Tenez le rideau lumineux jusqu'à l'emplacement de montage souhaité, l'extrémité du câble pointant vers le haut. Fixez le support de montage inférieur à la surface de montage. Les supports de montage doivent être solidement fixés à une surface solide telle qu'un encadrement de mur.
4. Assurez-vous que le rideau lumineux est de niveau et fixez le support de montage supérieur à la surface de montage.
5. Serrez les vis pour fixer le rideau lumineux au support de montage.
6. Fixez l'autre rideau lumineux sur le côté opposé de la porte en suivant les étapes 2 à 5, en veillant à ce qu'elles soient alignées.

CÂBLAGE

REMARQUE : Terminez le câblage du rideau lumineux à l'opérateur AVANT de le mettre sous tension pour vous assurer que le rideau lumineux n'est pas endommagé.

Transmission du rideau lumineux :

• Fil blanc sur la borne blanche de l'opérateur de porte
• Fil noir sur la borne grise de l'opérateur de porte
• Fil marron (+) sur le blanc/noir de l'alimentation électrique
• Fil bleu (-) sur le noir de l'alimentation électrique

Transmission et réception du rideau lumineux :

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par la fermeture d'une porte :

- Veillez à débrancher l'alimentation de l'opérateur AVANT d'installer le rideau lumineux.

- La porte DOIT être en position complètement ouverte ou fermée AVANT d'installer le rideau lumineux.

- Connectez et alignez correctement l'émetteur et le récepteur du rideau lumineux.

- Le rideau lumineux est destiné à être utilisé avec les portes commerciales LiftMaster. L'utilisation avec TOUT autre produit annule la garantie.

- N'utilisez PAS ce produit pour la protection de machines dangereuses ou encore dans des atmosphères explosives ou des environnements radioactifs. Utilisez UNIQUEMENT des types de dispositifs précis et approuvés pour de telles installations.

- Le rideau lumineux DOIT être installé UNIQUEMENT par un personnel autorisé et parfaitement formé.

- Les dispositifs de protection contre le piégeage surveillés par LiftMaster sont nécessaires en plus du rideau lumineux. Le rideau lumineux ne peut PAS être utilisé comme seul dispositif de protection contre le piégeage QUELLE QUE SOIT la zone de piégeage.

Blanc Noir Rideau émetteur de lumière Support de fixation Écrou de nylon Rideau de lumière Visser avec la rondelle de nylon Alimentation enfichable Marron (+) Noir/Blanc Bleu (-) Noir Rideau récepteur de lumière 30,5 cm (12 po) au minimum au-dessus du capteur photoélectrique REMARQUE : Hormis la hauteur au-dessus du sol, le montage du rideau lumineux surveillé LC36M/LC36M41 est identique à celui du LC-36A. Veuillez utiliser les instructions d'installation qui sont fournies avec le LC36M/ LC36M41.

8 Connecter l'alimentation

Pour éviter les difficultés d'installation, assurez-vous de ne pas faire fonctionner l'opérateur à ce moment-là.

Pour réduire le risque de choc électrique, votre opérateur de porte est équipé d'une fiche de type mise à la terre avec une troisième goupille de mise à la terre. Cette fiche rentre seulement dans une prise de terre. Si la fiche ne rentre pas dans la prise, communiquez avec un électricien qualifié pour faire installer une prise adéquate.

Il existe deux options pour connecter l'alimentation :

AVERTISSEMENT

Pour éviter les risques de BLESSURES GRAVES voire MORTELLES par électrocution ou incendie :

• Assurez-vous que le courant n'est PAS connecté à l'opérateur, et débranchez le courant du circuit AVANT de retirer le couvercle pour établir une connexion permanente.
• L'installation et le câblage de la porte DOIVENT être conformes à TOUS les codes électriques et de construction locaux.
• N'utilisez JAMAIS de rallonge, d'adaptateur à 2 fils ou ne modifiez en AUCUN cas la fiche pour l'adapter à la prise. Assurez-vous que l'opérateur est mis à la terre.

OPTION A : CÂBLAGE TYPIQUE

1. Branchez l'opérateur de porte dans une prise de courant mise à la terre.
2. Ne faites PAS faire fonctionner l'opérateur de porte à ce moment-là.

INCORRECTCORRECT

OPTION B : CONNEXION PERMANENTE DU CÂBLAGE

Si un câblage permanent est requis par votre code local, consultez la procédure suivante.

Pour établir une connexion permanente à travers le trou de 7/8 po à l'arrière de l'opérateur de porte (selon le code local) :

1. Assurez-vous que l'alimentation n'est PAS connectée à l'opérateur et coupez l'alimentation du circuit.
2. Retirez l'opérateur de porte de la barre de torsion, enlevez les vis du couvercle et mettez le couvercle de côté.
3. Coupez le cordon de ligne à 15,2 cm (6 po) au-dessus de la décharge de traction.
4. Serrez la décharge de traction et poussez-la dans l'unité moteur, puis retirez la décharge de traction du cordon d'alimentation.
5. Installez un conduit à 90° (non fourni) ou un adaptateur de câble flexible (non fourni) dans le trou de 7/8 po. Réinstallez l'opérateur de porte sur la barre de torsion.
6. Faites passer les fils dans le conduit, coupez-les à la bonne longueur, puis dénudez-les.
7. Dénudez 1,3 cm (1/2 po) d'isolant des fils noir, blanc et vert existants.
8. Connectez la ligne au fil noir et le neutre au fil blanc à l'aide d'écrous (non fournis). Connectez le fil de terre à la vis de terre verte.
9. Fixez correctement les fils sous des attaches en plastique afin qu'ils n'entrent pas en contact avec les pièces mobiles.
10. Réinstallez le couvercle.

Fil vert Fil noir Fil blanc Adaptateur de 90° (non fournie) VUE ARRIÈRE

Conduit de câbles flexible Vis de mise à la terre verte Fil de mise à la terre Capuchons de connexion (Non fournis) Fil noir Fil blanc

ASSUREZ-VOUS QUE LES CAPTEURS D'INVERSION DE SÉCURITÉ (OU LE RIDEAU LUMINEUX) SONT ALIGNÉS

La porte ne se fermera pas si les capteurs n'ont pas été installés et alignés correctement.

Lorsque le faisceau lumineux est obstrué ou mal aligné pendant la fermeture de la porte, celle-ci s'inverse. Si la porte est déjà ouverte, elle ne se ferme pas. Les capteurs peuvent être alignés en desserrant les écrous à oreilles, alignez les capteurs et resserrant les écrous à oreilles.

1. Vérifiez que les voyants à DEL des deux capteurs sont allumés en permanence. Les DEL des deux capteurs s'allument en permanence si elles sont alignées et câblées correctement.

DEL ambre Capteur d'envoi SI le capteur de réception se trouve en plein soleil, intervertissez-le avec le capteur d'émission de manière à ce qu'il se trouve du côté opposé de la porte. (rayon lumineux invisible) DEL verte Capteur de réception

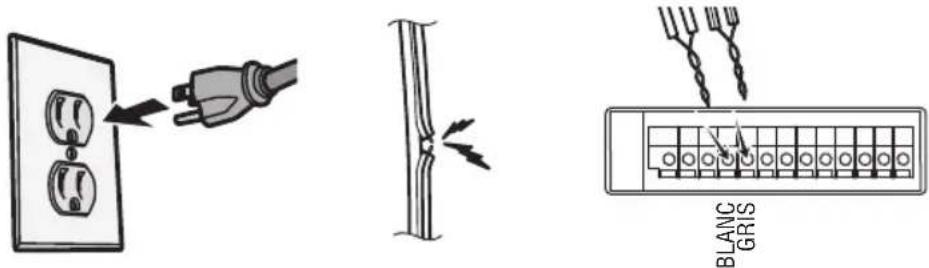

SI LA DEL AMBRE DU CAPTEUR D'ENVOI N'EST PAS ALLUMÉE :

• Vérifiez que l'opérateur de porte est bien alimenté. Pour le LC36M/LC36M41, une alimentation 100MAPS est nécessaire. Voir le manuel d'installation du LC36M/LC36M41.
• Vérifiez que le fil du capteur n'est pas court-circuité ou cassé.
• Vérifiez que le capteur a été câblé correctement. Les fils blancs à la borne blanche et les fils blancs/noirs à la borne grise.

SI LA DEL VERTE DU CAPTEUR DE RÉCEPTION N'EST PAS ALLUMÉE :

• Vérifiez que le fil du capteur n'est pas court-circuité ou cassé.
  • Vérifiez que les capteurs sont alignés.

9 Installer la batterie de secours (non fournie)

En mode Batterie de secours, l'appli myQ® fonctionnant sur téléphone intelligent et les appareils sans fil myQ® sont désactivés.

1. Débranchez l'opérateur de porte.
2. Utilisez un tournevis cruciforme pour retirer le couvercle de batterie de l'opérateur de porte.
3. Insérez partiellement la batterie dans son compartiment, les bornes vers l'extérieur.
4. Connectez les fils rouge (+) et noir (-) de l'opérateur de porte aux bornes correspondantes de la batterie.
5. Replacez le couvercle de la batterie.
6. Branchez l'opérateur de porte.

DEL DE STATUT DE LA BATTERIE

DEL verte :

Tous les systèmes sont normaux.

• Une DEL verte allumée en continu indique que la batterie est entièrement chargée.
• Une DEL verte clignotante indique que la batterie est en cours de chargement.

DEL orange :

L'opérateur de porte a perdu de l'énergie et est en mode de sauvegarde par batterie.

• Une DEL orange fixe accompagnée d'un signal sonore, émise toutes les 2 secondes environ, indique que l'opérateur fonctionne sur batterie.
• Un voyant orange clignotant accompagné d'un bip sonore toutes les 30 secondes indique que la batterie est faible.

DEL rouge :

La batterie 12 V de l'opérateur de porte doit être remplacée.

- Une DEL rouge allumée en continu avec un bip sonore toutes les 30 secondes indique que la batterie 12 V ne tient plus la charge et doit être remplacée. Remplacez la batterie pour maintenir la fonction de secours sur batterie.

REMARQUE : Il n'est pas nécessaire que la batterie soit complètement chargée pour faire fonctionner l'opérateur de porte.

Statut de pile DEL Fil rouge (+) Fil noir (-)

AVERTISSEMENT

Pour réduire les risques d'INCENDIE ou de BLESSURE CORPORELLE :

• Débranchez TOUTE l'alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou toute maintenance.
• Utilisez UNIQUEMENT la pièce 485LM de Chamberlain pour remplacer la batterie.
• NE jetez PAS la batterie dans un feu. La batterie peut exploser. Vérifiez les codes locaux pour les instructions d'élimination.

ATTENTION

Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour du compartiment de la batterie.

10 Installation de l'accessoire d'interface LMi5 en option

L'accessoire LMi5 (non fourni) permet de surveiller jusqu'à 5 capteurs autour de la porte du quai avec le myQ ^® Dock Management. Ces capteurs fournissent l'état des équipements au système myQ ^® Dock Management.

Les capteurs typiques comprennent :

PRE-SENSOR : Il s'agit d'un capteur de présence de remorque qui permet de savoir si une remorque est présente ou non sur le quai.

WS-SENSOR : Il s'agit d'un interrupteur mécanique de fin de course à rouleaux qui permet de déterminer l'état d'un système de retenue de remorque ou la position d'un niveleur de quai (déployé ou stocké)

WS-SENSOR-E : Il s'agit d'un capteur photoélectrique qui permet de déterminer l'état d'un système de retenue de remorque ou la position d'un niveleur de quai (déployé ou rangé)

Une fois les capteurs connectés au LMi5, allez sur www.myQBusiness.com pour définir la configuration de votre boîtier d'interface et nommer les capteurs connectés : (Normalement ouvert/NO ou Normalement fermé/NC). L'état par défaut est Normalement Ouvert.

INSTALLATION

1. Choisissez un emplacement pratique à moins de 10,6 m (35 pi) de l'opérateur pour monter l'accessoire LMi5.
2. Retirez les 4 vis du couvercle du LMi5 et retirez le couvercle (Figure 1)
3. Ajoutez un connecteur de conduit de ½ po ou un presse-étoupe (non fourni) au niveau des trous supérieurs et inférieurs du LMi5 selon les exigences de l'installation.
4. Raccordez les fils (Figure 2) de CMD (commande) aux bornes 2 (rouge) et 3 (blanc) du DDO8900W. Recommandé : fil massif 14-24AWG. Faites passer le câblage par le haut du LMi5.
5. Appuyez sur le bouton SW1 pour apprendre le LMi5 à l'opérateur. La DEL reste allumée lorsque l'apprentissage est terminé.
6. Effectuez les connexions des fils (Figure 2) des entrées ACCY (Accessoire) aux capteurs. Recommandé : fil massif 14-24AWG. REMARQUE : Fournissez toute l'alimentation nécessaire en externe - Les capteurs accessoires ne peuvent pas être alimentés par l'accessoire LMi5. Faites passer tout le câblage des capteurs au centre de la carte et par le bas du LMi5.
7. Basculez le dispositif accessoire (commutez l'état du contact). Vous devriez voir la LED sur l'entrée LMi5 correspondante changer d'état en réponse.
8. Pour retenir les fils des différents accessoires, utilisez la découpe située près du bas de la carte (voir Figure 2) en conjonction avec un serre-câble (non fourni) pour retenir les différents fils des capteurs.
9. Fixez le couvercle à l'aide des 4 vis fournies.

AVERTISSEMENT

• N'appliquez pas la tension du secteur directement aux deux bornes de chaque entrée LMi5. Un accessoire doit être connecté en tant que partie du circuit.
• Le LMi5 ne doit être connecté qu'à des interrupteurs/capteurs à contact sec, car il ne fonctionne pas avec des dispositifs de type collecteur ouvert.
• Vous ne pouvez connecter qu'UNE seule interface LMi5 à un seul opérateur de porte de quai. Les unités LMi5 multiples ne sont pas prises en charge.

Figure 1 Accessoire d'interface LMi5

Figure 2 À la borne 2 À la DDO8900W À la borne 3 Trous de montage Bouton d'apprentissage SW1 LiftMaster Découpe pour retenue de câble (attache de câble pour fixer les câbles non incluse) Aux accessoires

Ajustements

1 Programmer le déplacement

Les limites de déplacement règlent les points auxquels la porte s'arrête lorsqu'elle monte ou descend.

Remarque : Pendant la programmation, les boutons fléchés vers le HAUT et vers le BAS peuvent être utilisés pour déplacer la porte selon les besoins. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatiquement.

1. Appuyez sur le bouton de réglage et maintenez-le enfoncé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre. Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.
2. Appuyez et maintenez le bouton fléché vers le HAUT jusqu'à ce que la porte soit dans la position haute souhaitée.
3. Une fois que la porte est dans la position fléché vers le HAUT souhaitée, appuyez et relâchez le bouton de réglage. L'opérateur de porte émet un bip et le bouton fléché vers le BAS clignote.
4. Appuyez et maintenez le bouton fléché vers le BAS jusqu'à ce que la porte soit dans la position descendue souhaitée.
5. Une fois que la porte est dans la position descendue souhaitée, appuyez et relâchez le bouton de réglage. L'opérateur de porte émet un bip court. Le programme du déplacement est maintenant terminée. Si l'opérateur de porte émet un long bip et que l'alerte sonore pour le réglage automatique de la force ne commence pas, la programmation a expiré et les limites de déplacement n'ont pas été définies. Veuillez retourner à l'étape 1 et programmer les limites.

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES ou FATALES par une porte qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte perturbera le bon fonctionnement du système d'inversion de sécurité.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet de 3,8 cm (1 1/2 po) de haut (ou 2x4 posé à plat) sur le sol.

ATTENTION

Pour éviter d'endommager les véhicules, assurez-vous que la porte complètement ouverte offre un espace suffisant.

2 Configuration de la force automatique

1. Lorsque les positions de montée et de descente ont été réglées manuellement, les capteurs d'inversion de sécurité se reconnectent et deviennent opérationnels. L'ouvre-porte entre ensuite dans une opération de détection de force en déplaçant automatiquement la porte pour l'ouvrir et la fermer. L'ouvre-porte émet une alerte sonore et visuelle avant d'ouvrir et de fermer automatiquement la porte. L'ouvre-porte de garage émettra trois bips, confirmant que la configuration de la force automatique s'est déroulée avec succès. Le réglage est terminé.
2. Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroulé correctement. Veuillez recommencer à l'étape 1 de Programmer le déplacement.

Si vous ne parvenez pas à programmer le déplacement :

• Assurez-vous que le moniteur de tension de câble est correctement installé (voir page 10).
• Vérifiez que les capteurs d'inversion de sécurité ne sont pas désalignés ou obstrués (voir page 17). Lorsque les capteurs sont alignés et ne sont pas obstrués, faites un cycle complet de montée et de descente de la porte à l'aide de la télécommande ou des boutons UP et DOWN. Si vous ne parvenez pas à faire monter et descendre la porte, répétez les étapes ci-dessus.

Bouton vers le HAUT Bouton de réglage Bouton vers le BAS BOUTONS DE PROGRAMMATION

2

3 Faites un test pour vérifier le système d'inversion de sécurité.

TEST

1. La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte.
2. Faites fonctionner la porte dans le sens de la descente. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

AJUSTEMENT

Si la porte s'arrête mais ne se réouvre pas :

1. Examinez les instructions d'installation fournies pour vous assurer que toutes les étapes ont été suivies;
2. Répétez la programmation du déplacement (voir l'étape de réglage 1);
3. Répétez le test d'inversion de sécurité. Si le test continue d'échouer, appelez un technicien qualifié en systèmes de portes.

CONSIGNES DE SÉCURITÉ IMPORTANTES :

Testez le système d'inversion de sécurité après :

• Chaque ajustement des limites.
• Toute réparation ou tout réglage de la porte (y compris les ressorts et la quincaillerie).
• Toute réparation ou déformation du sol.
• Toute réparation ou tout réglage de l'opérateur.

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES ou FATALES par une porte qui se ferme.

• Le système d'inversion de sécurité DOIT être testé tous les mois.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet de 3,8 cm (1/1/2 po) de haut (ou 2x4 posé à plat) sur le sol.

Planche de 3,8 cm (1-1/2 po) (ou 2 x 4 à plat)

4 Tester le Protector System

1. Appuyez sur le bouton poussoir du poste de commande pour fermer la porte.
2. Placez le carton de l'opérateur sur le chemin de la porte.
3. Appuyez sur le bouton poussoir du poste de commande pour fermer la porte. La porte ne bougera pas de plus d'un pouce (2,5 cm).

L'opérateur de porte ne se fermera pas à partir d'un poste de commande si le témoin lumineux de l'un ou l'autre des capteurs est éteint (ce qui vous avertit du fait que le capteur est mal aligné ou obstrué).

Si l'opérateur de porte ferme la porte lorsque le capteur d'inversion de sécurité est obstrué, ne faites pas fonctionner la porte. Appelez un technicien qualifié en systèmes de portes.

AVERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas correctement installé, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES par une porte qui se ferme.

Détecteur inverseur de sécurité
Détecteur inverseur de sécurité

Ajustements

5 Testez le moniteur de tension de câble

1. La porte étant complètement fermée, appuyez sur l'avant du moniteur de tension de câble. Un clic devrait être entendu. S'il n'y a pas de clic, il se peut que le rouleau heurte le montant et ne permette pas à l'interrupteur de détecter s'il y a du jeu dans le câble. Assurez-vous que le moniteur de tension de câble est monté au ras du mur et que le rouleau est libre de toute obstruction.

Si votre moniteur de tension de câble a été activé, les boutons fléchés vers le HAUT et le BAS feront clignoter le code de diagnostic 3-5, voir page 59.

Rouleau Moniteur de tension de câble Flèches vers le HAUT et le BAS

6 Testez le verrou automatique de porte (non fourni)

1. Lorsque la porte est complètement fermée, le pêne du verrou automatique de porte doit dépasser du rail.
2. Faites fonctionner la porte dans le sens de l'ouverture. Le verrou automatique de porte doit se rétracter avant que la porte ne commence à bouger.
3. Faites fonctionner la porte dans le sens de la descente. Lorsque la porte atteint la position complètement fermée, le verrou automatique de porte doit se mettre en position fermée pour sécuriser la porte.

REMARQUE : Si le verrou automatique de porte ne fonctionne pas, il peut être déverrouillé manuellement en faisant glisser la poignée de déclenchement manuel en position ouverte.

Serrure automatique de porte Ouverture manuelle

Boulon de blocage « verrouillé »

7 Ouvrir la porte manuellement

Désengagez les verrous de la porte avant de procéder. Si possible, la porte devrait être fermée complètement. Tirez le déclenchement d'urgence vers le bas sur jusqu'à ce que vous entendiez un clic de l'opérateur de porte et soulevez la porte manuellement.

Pour reconnecter la porte à l'opérateur de porte, tirez le déclenchement d'urgence vers le bas une deuxième fois jusqu'à ce qu'un clic de l'opérateur de porte se fasse entendre. La porte se reconnectera lors de la prochaine ouverture ou fermeture.

TESTEZ LEDÉCLENCHEMENT D'URGENCE :

1. Assurez-vous que la porte est fermée.
2. Tirez le déclenchement d'urgence. La porte devrait alors pouvoir être ouverte manuellement.
3. Remettez la porte en position fermée.
4. Tirez la chaîne à maillons une deuxième fois.
5. Rebranchez la porte à l'opérateur de garage.

AVERTISSEMENT

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par une porte qui tombe :

• Dans la mesure du possible, utilisez le déclenchement d'urgence pour désengager la porte UNIQUEMENT lorsqu'elle est FERMÉE. Des ressorts faibles ou cassés, ou une porte déséquilibrée peuvent entraîner une chute rapide et/ou inattendue d'une porte ouverte.
• N'utilisez JAMAIS le déclenchement d'urgence si l'embrasure de la porte est obstruée.

Chaîne à maillons

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Pour réduire le risque de BLESSURES GRAVES voire MORTELLES :

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS.
2. Gardez TOUJOURS les télécommandes hors de portée des enfants. Ne permettez JAMAIS aux enfants de manipuler ou de jouer avec les boutons-poussoirs ou les télécommandes de la porte de garage.
3. N'activez la porte du garage QUE lorsqu'elle est bien visible, qu'elle est correctement réglée et qu'il n'y a pas d'obstacles à son déplacement.4.
4. Gardez TOUJOURS la porte en vue et loin des personnes et des objets jusqu'à ce qu'elle soit complètement fermée. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT.
5. PERSONNE NE DEVRAIT PASSER SOUS UNE PORTE ARRÊTÉE OU PARTIELLEMENT OUVERTE.
6. Dans la mesure du possible, utilisez le déclenchement d'urgence pour désengager la porte UNIQUEMENT lorsqu'elle est FERMÉE. Soyez prudent lorsque vous utilisez cette poignée pendant que la porte est ouverte. Des ressorts abîmés ou une porte mal équilibrée pourraient entraîner une chute rapide ou inattendue d'une porte ouverte et augmenter le risque de BLESSURE GRAVE voire MORTELLE.
7. N'utilisez JAMAIS le déclenchement d'urgence si l'embrasure de la porte est obstruée.

8. Après TOUT réglage, le système d'inversion de sécurité DOIT être testé. Une installation inadéquate de l'opérateur de porte augmente le risque de BLESSURE GRAVE voire MORTELLE.10.

9. Le système d'inversion de sécurité DOIT être testé tous les mois. La porte DOIT s'inverser au contact d'un objet de 3,8 cm (1-1/2 po) de haut (ou un 2x4 posé à plat) sur le sol. Une installation inadéquate de l'opérateur de porte augmente le risque de BLESSURE GRAVE voire MORTELLE.10.

10. GARDEZ TOUJOURS LA PORTE CORRECTEMENT CALIBRÉE (voir page 4). Une porte mal équilibrée risque de ne PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des BLESSURES GRAVES voir MORTELLES.
11. TOUTES les réparations de câbles, de ressorts et d'autres éléments, qui sont tous soumis à une tension EXTRÊME, DOIVENT être effectuées par un technicien qualifié en systèmes de portes.
12. Pour éviter des BLESSURES PERSONNELLES GRAVES voir MORTELLES par électrocution, débranchez TOUTE l'alimentation électrique et la batterie AVANT d'effectuer tout entretien ou toute maintenance.

13. Ce système de commande est équipé d'une fonction de fonctionnement sans surveillance. La porte pourrait bouger de façon inattendue. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT.

14. CONSERVEZ CES INSTRUCTIONS.

Fonctionnement

Utiliser l'opérateur de porte

CARACTÉRISTIQUES

Votre opérateur de porte est équipé de fonctions qui vous permettent de mieux contrôler le fonctionnement de votre porte.

myQ®

myQ® vous permet de contrôler votre opérateur de porte depuis votre appareil mobile ou votre ordinateur où que vous soyez. La technologie myQ® utilise un signal de 900 Mhz pour assurer une communication bidirectionnelle entre l'opérateur de porte et les accessoires compatibles myQ®. L'opérateur de porte dispose d'une passerelle interne qui lui permet de communiquer directement avec un réseau Wi-Fi domestique et d'accéder à votre compte myQ®. Rendez-vous sur myQBusiness.com pour plus d'information.

LE PROTECTOR SYSTEM (CAPTEURS D'INVERSION DE SÉCURITÉ)

Lorsqu'ils sont connectés et alignés correctement, les capteurs d'inversion de sécurité détectent une obstruction dans la trajectoire du faisceau infrarouge. Si un obstacle brise le faisceau infrarouge pendant la fermeture de la porte, la porte s'arrête, puis retourne en position complètement ouverte. Si la porte est complètement ouverte et que les capteurs d'inversion de sécurité ne sont pas installés ou sont mal alignés, la porte ne se fermera pas à l'aide d'une télécommande. Cependant, vous pouvez fermer la porte si vous maintenez le bouton de la commande de la porte ou du système d'accès sans clé jusqu'à ce que la porte soit complètement fermée. Les capteurs d'inversion de sécurité n'affectent pas le cycle d'ouverture. Pour plus d'information, voir page 44.

UTILISER L'OPÉRATEUR DE PORTE

L'opérateur de porte peut être activé par une commande de porte murale, une télécommande, un système d'entrée sans clé sans fil ou un accessoire myQ®. Lorsque la porte est fermée et que l'opérateur de porte est activé, la porte s'ouvre. Si la porte détecte une obstruction ou est interrompue pendant l'ouverture, elle s'arrête. Lorsque la porte est dans n'importe quelle position et que l'opérateur de porte est activé, la porte se ferme. Si l'opérateur de porte détecte une obstruction pendant la fermeture, la porte s'inverse. Cependant, vous pouvez fermer la porte si vous maintenez le bouton de la commande de la porte ou du système d'accès sans clé jusqu'à ce que la porte soit complètement fermée. Les capteurs d'inversion de sécurité n'affectent pas le cycle d'ouverture. Le capteur d'inversion de sécurité doit être connecté et aligné correctement avant que l'opérateur de porte fasse descendre la porte.

BATTERIE DE SECOURS (EN OPTION)

La batterie de secours de 12 V permet d'entrer et de sortir de votre garage, même en cas de panne de courant. Lorsque l'opérateur de porte fonctionne sur batterie, il est plus lent, la lumière ne fonctionne pas, le voyant DEL d'état de la batterie est orange fixe et un bip retentit toutes les 2 secondes environ.

REMARQUE : La fonction Wi-Fi ne sera pas activée en cas de fonctionnement sur batterie de secours.

CAPACITÉ DE MÉMOIRE

ACCESSOIRES SECURITY+ 2.0®	CAPACITÉ DE MÉMOIRE
Commandes à distance : Jusqu'à 40
Entrées sans clé Jusqu'à 3
Boîtes d'interface Jusqu'à 1
Accessoires myQ®	Jusqu'à 16

Programmation

Télécommande (non fournie)

Jusqu'à 40 télécommandes Security+ 2.0 peuvent être programmées sur l'opérateur de porte. Les anciennes télécommandes LiftMaster ne sont PAS compatibles, voir page 63 pour les accessoires compatibles. Pour programmer des accessoires supplémentaires voir les instructions fournies avec l'accessoire ou visiter LiftMaster.com. Si votre véhicule est équipé d'un Homelink®, il est possible que vous ayez besoin d'un adaptateur externe en fonction de la marque, du modèle et de l'année de votre véhicule. Visitez www.homelink.com pour obtenir des renseignements supplémentaires.

Pour effacer la mémoire

EFFACER TOUTES LES TÉLÉCOMMANDES ET LES ENTRÉES SANS CLÉS

1. Appuyez sur le bouton LEARN (apprentissage) de l'opérateur de porte et maintenez-le enfoncé jusqu'à ce que la DEL s'éteigne (environ 6 secondes). Tous les codes de télécommandes et des entrées sans clé sont maintenant effacés.

Reprogrammez tout accessoire que vous voulez utiliser.

EFFACER TOUS LES APPAREILS (Y COMPRIS LES ACCESSOIRES COMPATIBLES AVEC myQ®)

1. Appuyez sur le bouton LEARN (apprentissage) de l'opérateur de porte et maintenez-le enfoncé jusqu'à ce que la DEL s'éteigne (environ 6 secondes).
2. Appuyez immédiatement sur le bouton LEARN (apprentissage) et maintenez-le enfoncé jusqu'à ce que la DEL s'éteigne. Tous les codes sont maintenant supprimés.

Reprogrammez tout accessoire que vous voulez utiliser.

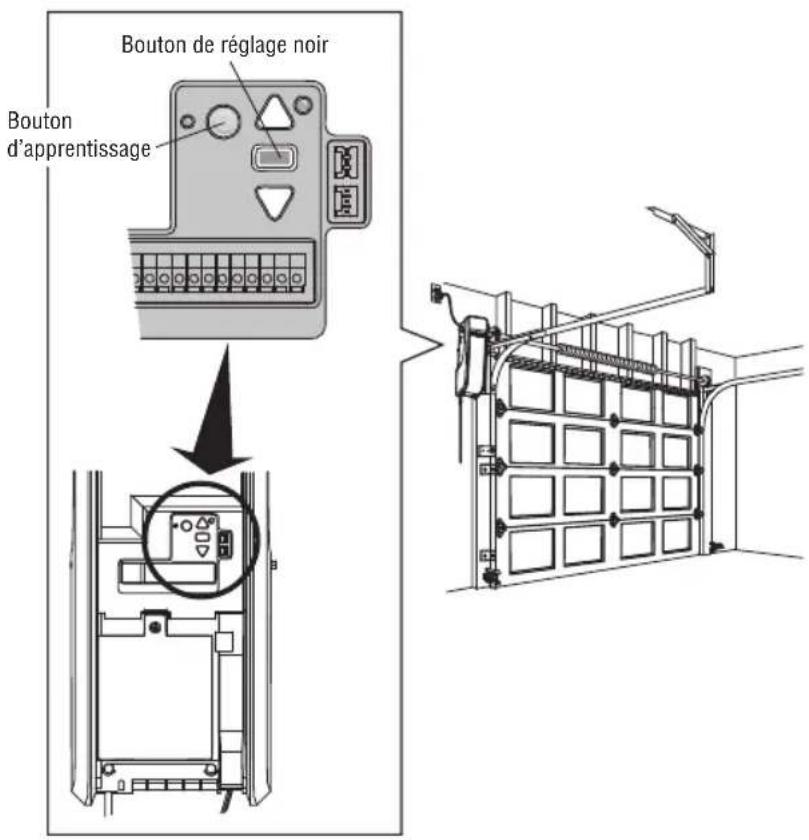

EFFACER LE RÉSEAU Wi-Fi DE L'OPÉRATEUR DE PORTE

Appuyez sur le bouton de réglage noie et maintenez-le enfoncé jusqu'à ce que vous entendiez 3 bips (environ 6 secondes).

Bouton de réglage noir Bouton d'apprentissage

Programmation

Activation de la minuterie de fermeture (TTC) :

PROGRAMMATION DE L'HEURE DE FERMETURE AVEC L'OPÉRATEUR :

• Appuyez et relâchez 4 fois le bouton jaune d'apprentissage pour activer le mode de programmation TTC.
• La LED jaune d'apprentissage et la flèche vers le HAUT s'allument pour indiquer que l'opérateur est en mode de programmation TTC.
• L'opérateur peut se déplacer entre les incréments DÉSACTIVÉ/1/5/10 minutes à l'aide des flèches vers le HAUT et le BAS. La DEL jaune d'apprentissage clignote en fonction du nombre de minutes sélectionné. Par exemple, si l'utilisateur sélectionne 5 minutes, la DEL jaune d'apprentissage clignote 5 fois.
• Appuyez sur le bouton de réglage rectangulaire pour enregistrer le réglage et quitter le mode de programmation TTC.
• Le mode de programmation TTC de l'opérateur se termine au bout de 30 secondes, à moins que vous n'appuyiez sur le bouton de réglage rectangulaire. Si la minuterie de programmation expire, la TTC conservera son réglage précédent.
  • Pour sortir d'une session de programmation TTC non terminée, appuyez et relâchez le bouton d'apprentissage une fois de plus pour sortir.

Retour à l'UTILISATEUR lorsque la minuterie TTC est en cours de décompte : Les 10 dernières secondes de la minuterie de fermeture déclenchent une alerte sonore de l'opérateur. Cette fonction ne peut pas être désactivée.

MODIFICATION DE LA MINUTERIE TTC :

• Appuyez 4 fois sur le bouton d'apprentissage jaune pour activer le mode de programmation TTC.
• Lorsque vous revenez en mode d'activation, les paramètres TTC seront réinitialisés sur DÉSACTIVÉ. Par exemple, supposons que la minuterie soit réglée sur 5 minutes et que l'utilisateur souhaite la régler sur 10 minutes. Pour ce faire, l'utilisateur devra appuyer sur le bouton vers le HAUT jusqu'à ce que la DEL d'apprentissage clignote 10 fois pour indiquer 10 minutes.

DÉSACTIVATION DE LA TTC :

• Entrez dans le mode de programmation TTC comme décrit ci-dessus.
• Appuyez sur le bouton de réglage rectangulaire pour enregistrer le réglage.

- La minuterie peut être suspendue en position ouverte en appuyant sur le bouton OPEN (ouvrir) pendant les 10 secondes d'avertissement TTC (bip sonore de l'opérateur - compte à rebours de 10 secondes avant l'activation de la TTC).

FONCTIONNEMENT DE LA TTC AVEC DES CAPTEURS IR :

• La fonction TTC ne sera pas activée si les capteurs IR ne sont pas connectés à l'opérateur.
• Si la TTC est active, que la minuterie est en cours de décompte et que les faisceaux IR sont interrompus, la minuterie de la TTC sera redémarrée.
• Si la porte rencontre une obstruction du capteur IR pendant la fermeture, elle s'ouvre en sens inverse et ne se ferme pas tant que l'obstruction du capteur IR n'a pas été éliminée.

Si la TTC est active, des avertissements visuels peuvent être ajoutés pour prévenir les personnes présentes aux alentours avant que la porte ne commence à se fermer. Voir les accessoires en option.

PROGRAMMATION DE LA FERMETURE PAR MINUTERIE VIA UNE COMMANDE MURALE EN OPTION

- Le panneau de commande LCD 880LM ou le panneau de commande à détection de mouvement 881LM avec minuterie de fermeture peut être câblé sur les bornes rouge/blanc en tant que poste de commande en option. Ces deux panneaux offrent la fonction de minuterie de fermeture. Voir les instructions de câblage et de programmation de la TTC dans les manuels d'instructions fournis avec ces panneaux.

Entretien

Entretien de votre opérateur de porte

PLANIFICATION DE L'ENTRETIEN

Une fois par mois

• Activez manuellement la porte. Si elle est déséquilibrée ou pliée, appelez un technicien qualifié en systèmes de porte.
• Vérifiez que la porte s'ouvre et se ferme complètement. Ajustez les limites si nécessaire (voir l'étape d'ajustement 1).
- Répétez le test d'inversion de sécurité. Effectuez les réglages nécessaires (voir l'étape de réglage 3).

Une fois par an

- Huilez les rouleaux, les roulements et les charnières de porte. L'opérateur de porte ne nécessite pas davantage de lubrification. N'appliquez pas de la graisse sur les rails de la porte.

AVIS : Cet appareil est conforme à la Partie 15 du Règlement de la FCC et des normes RSS d'Industrie Canada exemptes de permis. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer le fonctionnement indésirable de l'appareil.

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à utiliser l'équipement.

Cet appareil doit être installé pour qu'une distance minimum de 20 cm (8 po) soit maintenue entre les utilisateurs, les passants et l'appareil. Cet appareil été testé et s'est avéré conforme aux limites d'un appareil numérique de classe B selon la partie 15 des règlements de la FCC et des normes ICES d'Industrie Canada. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie radiofréquente et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'éteignant puis en le rallumant, l'utilisateur est invité à essayer de corriger l'interférence en prenant au moins l'une des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Connectez l'équipement à une prise située sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Tableau des diagnostics

Votre opérateur de porte est programmé pour s'autodiagnostiquer. Les flèches vers le HAUT et le BAS de l'opérateur de porte clignotent pour indiquer les codes de diagnostics.

Bouton UP Bouton DOWN

CODE DE DIAGNOSTIC CODE DE DIAGNOSTIC SOLUTION
Flèche vers le haut clignote	Flèche vers le bas clignote
1 1 L'opérateur de porte ne	ferme pas la porte.	Les capteurs d'inversion ne sont pas installés, connectés ou les fils peuvent être coupés. Inspectez les fils des capteurs pour vous assurer qu'ils sont connectés et ne sont pas coupés.
1 2 L'opérateur de porte ne	ferme pas la porte.	Il y a un court circuit ou une inversion du fil des capteurs d'inversion de sécurité. Inspectez les fils de capteurs d'inversion à tous les points d'agrafage et de connexion, et remplacez les fils ou remédiez au problème selon le nécessaire.
1 3 La commande de la porte ne	ferme fonctionne pas.	Les fils de la commande de la porte sont court-circuités ou la commande de la porte fait défaut. Inspectez les fils de capteurs d'inversion à tous les points d'agrafage et de connexion, et remplacez les fils ou remédiez au problème selon le nécessaire.
1 4 L'opérateur de porte ne	ferme pas la porte.	Les capteurs d'inversion de sécurité ne sont pas alignés correctement ou étaient momentanément obstrués. Alignez correctement les deux capteurs pour vous assurer que les deux voyants à DEL sont allumés en continu et ne clignotent pas. Assurez-vous que rien n'est accroché ou monté sur la porte qui pourrait interrompre la trajectoire du capteur lors de la fermeture.
1 5 La porte se déplace de	15 à 20 cm, s'arrête ou s'inverse.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Vérifiez les connexions des fils au module de déplacement et à la carte mère. Remplacez le module de déplacement, au besoin.
	Il n'y a aucun mouvement, seulement un clic.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Remplacez la carte mère si nécessaire.
	L'opérateur de porte émet un son de bourdonnement pendant 1 à 2 secondes sans mouvement.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Remplacez le moteur, au besoin.
1 6 Porte est en roue libre après l'arrêt complet.		Programmez le déplacement en position de roue libre ou faites équilibrer la porte par un technicien qualifié.
2 1-5 Aucun mouvement ou son. Remplacez la carte mère.
3 1 L'opérateur de porte de bouge légèrement, puis s'arrête		Activez à nouveau l'opérateur de porte. Si le problème persiste, remplacez la carte logique.
3 3 La DEL de statut de la batterie clignote constamment en vert.		Erreur du circuit de charge de la batterie de secours, remplacez la carte logique.
3 5 L'opérateur de porte ne	ferme pas la porte ou celle-ci s'inverse pendant le trajet.	Si deux moniteurs de tension de câble ont été installés précédemment et que l'un d'eux a été retiré, débranchez et branchez l'opérateur de porte trois fois pour réapprendre le moniteur à l'opérateur de porte.
4 1-4 La porte se déplace, s'arrête ou s'inverse.		Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Si la porte plie, ou colle, communiquez avec un technicien qualifié en systèmes de portes. Si la porte ne se bloque pas ou ne se coince pas, essayez de reprogrammer le déplacement (voir page 52).
4 5 L'opérateur de porte	fonctionne environ pour un déplacement de 15 à 30 cm (6 à 8 po), puis s'arrête et change la direction du déplacement.	Erreur de communication avec le module de déplacement. Vérifiez les connexions du module de voyage, remplacez le module si nécessaire.
4 6 L'opérateur de porte ne	ferme pas la porte.	Les capteurs d'inversion de sécurité ne sont pas alignés correctement ou étaient momentanément obstrués. Alignez correctement les deux capteurs pour vous assurer que les deux voyants à DEL sont allumés en continu et ne clignotent pas. Assurez-vous que rien n'est accroché ou monté sur la porte qui pourrait interrompre la trajectory du capteur lors de la fermeture.

Dépannage

Dépannage supplémentaire

L'opérateur de porte ne fonctionne pas à partir du poste de commande à trois boutons :

• Vérifiez si les fils sont lâches ou déconnectés au niveau de chacune des bornes du poste de commande à un ou trois boutons ainsi qu'aux bornes de l'opérateur. Si aucun poste de commande à 3 boutons n'est installé, veuillez vérifier le placement du cavalier entre les bornes 4 et 14. Toutes les connexions de câblage doivent être effectuées, sinon la porte ne se fermera pas.
• L'opérateur de porte est-il alimenté en électricité? Branchez une lampe dans la prise. Si elle ne s'allume pas, vérifiez la boîte de fusible ou le disjoncteur. (Certaines prises sont contrôlées par un interrupteur mural.)
• Avez-vous désarmé toutes les serrures de la porte? Examinez les avertissements relatifs aux instructions d'installation à la page 39.
• Les connexions de câblage sont-elles correctes? Consultez à nouveau l'étape 5 de réglage.
• Y a-t-il une accumulation de glace ou de neige sous la porte? La porte pourrait être gelée au sol. Retirez tout ce qui pourrait bloquer.
• Le ressort de la porte est peut-être cassé. Faites-le remplacer (reportez-vous à la page 35 pour référence).

L'opérateur de porte fonctionne à partir du poste de commande à un ou trois boutons, mais pas à partir d'une télécommande :

- Reprogrammez la télécommande et remplacez la pile si nécessaire. Répétez l'opération avec toutes les télécommandes.

La porte s'ouvre et se ferme toute seule :

• Assurez-vous que tous les boutons poussoirs de la télécommande sont éteints.
• Retirez le fil de la sonnette des bornes du poste de commande à bouton unique et faites-le fonctionner uniquement à partir de la télécommande. Si cela résout le problème, soit le poste de commande à bouton unique est défectueux, soit il y a un court-circuit intermittent dans le fil. Remplacez le poste de commande.
• Effacez la mémoire et reprogrammez toutes les télécommandes (consultez les instructions fournies avec la télécommande ou visitez LiftMaster.com).

La porte n'ouvre pas complètement :

• Désactivez tous les verrous de porte.
- Quelque chose obstrue-t-il la porte? Est-elle déséquilibrée ou y a-t-il des ressorts brisés? Retirez l'obstruction ou demandez à un technicien de service de réparer la porte.

La porte ouvre, mais ne se ferme pas :

• Vérifiez que le moniteur de tension de câble est installé correctement. Si un deuxième moniteur de tension de câble a été retiré, suivez les instructions pour réapprendre un moniteur de tension de câble simple (voir l'étape 4 de l'installation).
• Le capteur d'inversion de sécurité doit être connecté et aligné correctement avant que l'opérateur de porte fasse descendre la porte. Si vous êtes en mesure de fermer la porte en exerçant une pression constante, vérifiez que les capteurs d'inversion de sécurité sont correctement installés, alignés et libres de toute obstruction (voir page 49).

Refaite le test d'inversion de sécurité après avoir terminé l'ajustement.

La porte s'inverse sans raison apparente :

• Vérifiez que le moniteur de tension de câble est installé correctement. Si un deuxième moniteur de tension de câble a été retiré, suivez les instructions pour réapprendre un moniteur de tension de câble simple (voir l'étape 4 de l'installation).
• Quelque chose obstrue-t-il la porte? Tirez le déclenchement d'urgence. Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou pliée, appelez un technicien qualifié en systèmes de porte.
• Dégagez toute glace ou neige de la zone du plancher du garage où la porte se ferme.

Refaite le test d'inversion de sécurité après les ajustements.

L'opérateur de porte semble forcer pour ouvrir la porte :

- La porte est peut-être déséquilibrée ou les ressorts sont peut-être cassés. Fermez la porte et utilisez le déclenchement d'urgence pour déconnecter la porte. Ouvrez et fermez la porte manuellement. Une porte adéquatement équilibrée restera à n'importe quel endroit du déplacement tout en étant entièrement supportée par ses ressorts. Si ce n'est pas le cas, déconnectez l'opérateur de porte et appelez un technicien qualifié en systèmes de porte.

Le moteur de l'opérateur de porte émet un bref bourdonnement, puis ne fonctionne pas :

• Les ressorts de la porte sont peut-être cassés. Voir ci-dessus.
• Si le problème se produit lors du premier fonctionnement de l'opérateur de porte, il est possible que la porte soit verrouillée. • Désactivez tous les verrous de porte.

L'opérateur de porte ne fonctionne pas en raison d'un manque d'alimentation électrique :

Dépannage supplémentaire (suite)

• Désactivez tous les verrous de porte. Utilisez le déclenchement d'urgence pour déconnecter la porte. La porte peut être ouverte et fermée manuellement. Lorsque l'alimentation en électricité est rétablie, tirez sur le déclenchement d'urgence une deuxième fois.
• En mode de secours sur batterie, la durée de vie de la batterie est de 30 heures ou jusqu'à 20 cycles sur une période de 24 heures.

La porte perd ses limites :

- Collier mal serré. Serrez le collier et reprogrammez les limites (voir l'étape de réglage 1).

L'opérateur de porte se déplace lorsque la porte fonctionne :

• Un léger mouvement est normal pour ce produit. Si les mouvements sont excessifs, le collier peut être usé de façon prématurée.
• Vérifiez que la barre de torsion ne se déplace pas excessivement vers la gauche ou la droite.
• Vérifiez que la barre de torsion ne bouge pas visiblement de haut en bas lorsqu'elle tourne.
  • Vérifiez que l'opérateur de porte est monté à angle droit par rapport à l'arbre de renvoi. Sinon, déplacez le support de fixation.

Le connecteur du verrou automatique de porte ne s'adapte pas à la fiche de l'opérateur de porte :

- Les anciens modèles de verrou de porte 24 V sont incompatibles. Utilisez le verrou automatique de porte modèle 841LM, voir Accessoires, page 63.

L'opérateur de porte émet des bips :

• Un signal sonore rapide indique une fermeture non surveillée. L'opérateur a été activé par l'application myQ ^® ou le moniteur de garage et de portail.
• Une DEL orange fixe accompagnée d'un signal sonore, émise toutes les 2 secondes environ, indique que l'opérateur fonctionne sur batterie.
• Un voyant orange clignotant accompagné d'un bip sonore toutes les 30 secondes indique que la batterie est faible.
• Une DEL rouge allumée en continu avec un bip sonore toutes les 30 secondes indique que la batterie 12 V ne tient plus la charge et doit être remplacée.

La porte ne s'ouvre pas aussi rapidement que les autres opérateurs de porte de quai installés dans le bâtiment :

- Pour les portes plus lourdes, pensez à commander une batterie pour une puissance supplémentaire.

Pièces détachées

Pièces d'installation

N° CLÉ N° PIÈCE DESCRIPTION N° CLÉ N° PIÈCE DESCRIPTION
1 71-199010 Chaîne à maillons de déclenchementd'urgence et crochets en S (2)2 02-103 Poste de commande à trois boutons3 041A6104 Moniteur de tension de câble4 041-0136 Kit de capteurs d'inversion de sécurité(capteurs de réception et d'émission) avecfil de sonnette à 2 conducteurs attaché	5 041B6228 Support de montage6 041A5266-3 Support de capteur d'inversion de sécurité (2)7 041D8615 CollierPAS MONTRÉ114A5186 Manuel d'utilisateur

Pièces pour opérateurs de porte

our opérateurs de porte 1 2 3 4 5 6

N° CLÉ	N° PIÈCE	DESCRIPTION	N° CLÉ	N° PIÈCE	DESCRIPTION
1	050DCDDOWF	Carte logique	5	041D0190	Cordon d'alimentation
2	041B8861	Module de déplacement avec faisceau de câbles	6	041D9042	CouverclePAS MONTRÉ
3	041C0296	Transformateur		041D9044	Couvercle de la batterie et de la carte logique
4	041D1624-2	Moteur

Accessoires

Accessoires MAX

Compatible avec les opérateurs de porte LiftMaster fabriqués depuis 1993.

893MAX

3-Bouton Max de la télécommande à distance :

Comprend une pince pour le pare-soleil.

Accessoires myQ®

827LM

Lampe à DEL

télécommandée myQ® :

Lumière sans fil qui peut être programmée à l'opérateur de porte ou à une télécommande.

Accessoires commerciaux

811LMX

Télécommande DIP programmable à 3 boutons

813LMX

Télécommande DIP programmable à trois boutons (ouverture, fermeture, arrêt)

Accessoires STANDARD

891LM

Télécommande Security+ 2.0 à un seul bouton :

Comprend une pince pour le pare-soleil.

893LM

Télécommande Security+ 2.0 à un 3 boutons :

Comprend une pince pour le pare-soleil.

485LM

Batterie de secours :

Fournit une alimentation de secours à l'opérateur de porte. La batterie a une puissance suffisante pour 30 heures de veille ou jusqu'à 20 cycles sur une période de 24 heures.

LMi5

Porte de quai LMi5 :

Boîte d'interface pour capteur de porte de quai

Permet de surveiller 5 capteurs autour de la porte du quai avec myQ Dock Management.

90-MC575115

Un transformateur pour convertir une connexion électrique triphasée (480 V/575 V) en monophasée (120 V)

480LM

Kit de montage alternatif :

Ce kit permet de monter l'opérateur de porte sous la barre de torsion dans le cas où la barre de torsion n'est pas ronde ou que la zone de montage normale est obstruée.

841LM

Verrou automatique de porte :

Le verrou automatique de la porte est utilisé pour empêcher

l'ouverture manuelle de la porte une fois que celle-ci est complètement fermée.

LC36M/LC36M41

Rideau lumineux surveillé :

Dispositif de protection primaire contre le piégeage, surveillé, qui forme un motif croisé de 3 pieds de faisceaux

lumineux invisibles pour une protection maximale des personnes et des biens. (Voir aussi 100MAPS)

LC-36A

Rideau lumineux auxiliaire :

Un dispositif de protection contre le piégeage qui forme un motif croisé de faisceaux lumineux invisibles pour une protection maximale contre le piégeage. (Voir aussi 100MAPS)

100MAPS

Alimentation électrique enfichable :

Requis pour les rideaux lumineux LC-36A et LC36M/LC36M41.

ARRÊTEZ!

Cet opérateur de porte NE FONCTIONNE PAS tant que les capteurs d'inversion de sécurité ne sont pas correctement installés et alignés.

Adresse pour les pièces de rechange :

LiftMaster

Pour toute information sur l'installation et le service, appelez :

1-800-528-9131

Ou visitez-nous en ligne à l'adresse suivante :

LiftMaster.com

Avant d'appeler, veuillez vous munir du numéro de modèle de l'opérateur de porte. Si vous appelez pour un problème de dépannage, il est recommandé d'avoir accès à votre opérateur de porte pendant l'appel. Si vous commandez une pièce de remplacement, veuillez avoir en main les informations suivantes : numéro de la pièce, le nom de la pièce et le numéro de modèle.
