| Type de produit | Chaudière à pompe à chaleur pour eau chaude sanitaire |
| Marque | Tesy |
| Modèle | AquaThermica Eco 260 S |
| Capacité du réservoir | 260 litres |
| Alimentation électrique | 230 V ~ 50 Hz, monophasé |
| Température maximale de l'eau | 70 °C (cycle de désinfection légionelles) |
| Plage de température de l'eau réglable | Jusqu'à 65 °C en mode pompe à chaleur, au-delà avec appoint électrique |
| Modes de fonctionnement | Pompe à chaleur, chauffage électrique, mode rapide, mode veille |
| Fonctions spéciales | Minuterie marche/arrêt, antigel, dégel, antiblocage pompe circulation, ventilation continue |
| Affichage | Écran LED avec température réglée, température réelle, horloge, codes d'erreur |
| Protection antigel | Déclenchement à 5 °C, arrêt à 10 °C |
| Protection contre la surchauffe | Interrupteur de surchauffe (code E3) |
| Protection haute/basse pression | Pressostats haute (E1) et basse pression (E2) |
| Verrouillage du panneau de commande | Appui long 5 s sur touches △ et ▽ |
| Entretien et nettoyage | Réservé à un professionnel qualifié ; ne pas utiliser sans eau |
| Normes environnementales | Conforme aux directives RoHS (2011/65/EU) et WEEE (2012/19/EU) |
| Langues de la notice | Français, anglais, allemand, espagnol, italien, néerlandais, polonais, portugais, roumain, bulgare, grec, etc. |
FOIRE AUX QUESTIONS - AquaThermica Eco 260 S Tesy
Questions des utilisateurs sur AquaThermica Eco 260 S Tesy
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice AquaThermica Eco 260 S - Tesy et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AquaThermica Eco 260 S de la marque Tesy.
MODE D'EMPLOI AquaThermica Eco 260 S Tesy
Nous vous remercions d'avoir acheté ce produit.
L'équipe TESY a toujours accordé une grande attention aux problèmes environnementaux et à ces fins il utilise des technologies et des matériaux à faible impact environnemental pour la fabrication de ses produits conformément aux directives communautaires concernant la limitation de certaines substances dangereuses dans les équipements électriques et électroniques et les directives relatives aux déchets WEEE et RoHS (2011/65/EU et 2012/19/EU).
RÈGLES ET INSTRUCTIONS DE SÉCURITÉ IMPORTANTS
Important! La garantie sera annulée et le fabricant n'assumera aucune responsabilité des conséquences du nonrespect des instructions données!
- L'appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou dont l'expérience et les connaissances sont insuffisantes, sauf si elles ont été formées ou instruites à utiliser l'appareil par une personne responsable de leur sécurité.
- Les enfants doivent être avertis de ne pas jouer avec l'appareil.
- Il est interdit aux enfants de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil, qui doivent être effectués par l'utilisateur, sont interdits aux enfants sans surveillance.
- Il est interdit d'utiliser l'appareil à d'autres fins que son utilisation prévue.
- N'utilisez pas le réservoir d'eau s'il n'est pas rempli.
- L'installation, la mise en service et la maintenance de l'appareil doivent être effectuées parune personne qualifiée et autorisé à ces fins. N'essayez pas d'installer l'appareil vousmême.
• L'appareil ne doit être installé que dans des pièces résistantes au feu. - L'utilisation de cet appareil à des températures et des niveaux de pression autres que ceux qui sont spécifiés, entraînera la perte du bénéfice de la garantie!
- L'appareil est destiné au chauffage de l'eau potable à l'état liquide. L'utilisation d'autresfluides dans différentes états physiques entraînera l'annulation de la garantie!
- L'échangeur thermique de l'appareil est destiné à être utilisé avec de l'eau pure circulant.
- L'échangeur thermique est conçu pour fonctionner en circuit fermé avec de fluide de travail ou de l'eau + du propylène glycol + des additifs anti-corrosion. Le non-respect de cette condition impliquera l'annulation de votre garantie!
AVANT DE DÉMARRER L'APPAREIL
Lisez attentivement le Manuel d'installation et d'entretien, qui fait partie intégrante de votre appareil!
- Assurez-vous que l'appareil est installé et connecté conformément au Manuel d'installation et d'entretien, qui fait partie intégrante de votre appareil!
- Assurez-vous que le réservoir est plein d'eau!
- Assurez-vous que l'alimentation est disponible et conforme aux réglementations locales!
- Assurez-vous que les conduits d'air ou l'entrée / la sortie d'air ne sont pas bloqués!

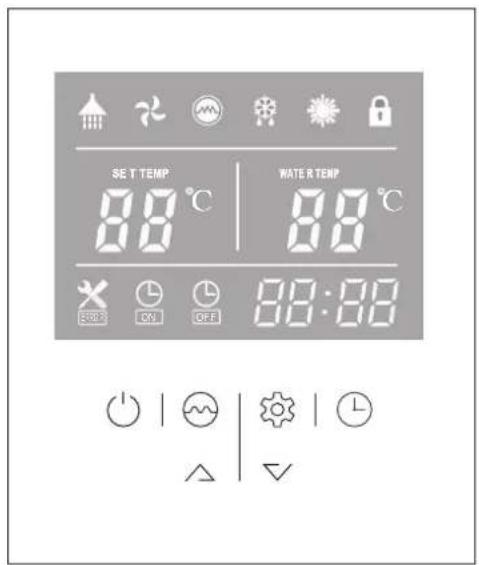

MODES DE FONCTIONNEMENT. INTERFACE UTILISATEUR
1 Lorsque vous connectez l'appareil au réseau, toutes les icônes apparaissent à l'écran pendant trois secondes. Après un contrôle automatique, l'appareil passe en mode de veille:(fig.01)
Appuyez sur le bouton (et maintenez-le enfoncé pendant 2 secondes lorsque l'appareil est en mode veille et l'appareil se mettra en marche Le "Mode de chauffage de l'eau" démarre. (fig02)
Pour arrêter l'appareil, appuyez sur le bouton ⏻ et maintenez-le enfoncé pendant 2 secondes pendant que l'appareil fonctionne..
Fig. 01 Fig. 02
2 Θ Pendant que la pompe à chaleur est en marche, appuyez sur le bouton ⚙, pour activer le "Mode de chauffage rapide". L'icône apparaîtra sur l'écran et le chauffage électrique commencera à fonctionner selon le programme réglé, simultanément avec le compresseur jusqu'à ce que la température réglée soit atteinte
Lorsque l'appareil est activé, appuyez sur le bouton ☺ et maintenez-le enfoncé pendant 5 secondes pour activer ou désactiver la fonction du ventilateur. Si la fonction est activée, le ventilateur continuera de fonctionner même lorsque la température de l'eau atteigne le point spécifié et que l'appareil est en mode veille. Sinon, si cette fonction est désactivée, le ventilateur cessera de fonctionner lorsque la température de l'eau atteigne le point de consigne et que l'unité est en mode veille.
3 AV Pendant que la pompe à chaleur fonctionne, appuyez sur le bouton △ oy ▽ pour régler la température de l'eau souhaitée. La température maximale de l'eau atteignable uniquement par l'unité de la pompe à chaleur dépend directement de la température de l'air d'entrée. Voir la figure ci-dessous:
Appuyez simultanément sur les boutons △ et ▽ maintenez-les enfoncés pendant 5 secondes pour verrouiller le panneau de commande. Appuyez simultanément sur les boutons ▶ et maintenez-les à nouveau pendant 5 secondes pour le déverrouiller.
- Lorsque l'appareil est sous tension, appuyez sur le bouton pour entrer les paramètres de l'horloge. Les icônes des heures et minutes « 88:88 » clignotent simultanément;> Pour activer les paramètres de l'heure et des minutes, appuyez sur le bouton Utilisez les boutons △et ▼ pour régler les heures et les minutes>- Pour confirmer le réglage de l'horloge, appuyez à nouveau sur le bouton
Lorsque l'appareil est sous tension, appuyez sur le bouton pour entrer les paramètres de l'horloge Les icônes des heures et minutes « 88:88 » clignotent simultanément;>- Utilisez les boutons △ et ▽, pour régler l'heure;>- Appuyez sur e bouton pour entrer les paramètres d'arrêt de la minuterie ; l'icône d'arrêt de la minuterie et l'icône de l'horloge "88: » clignotent simultanément.>, Utilisez les boutons △ et ▽, pour régler l'heure.>- Appuyez à nouveau sur le bouton pour enregistrer et quitter le réglage de la minuterie.
Appuyez sur le bouton pour arrêter la minuterie lorsque le réglage de la minuterie est activé !
Appuyez sur ⚙ ce bouton et entrez l'option de vérification des températures et des étapes d'ouverture du vase d'expansion.
-Utilisez les boutons △ et ∇, pour vérifier les valeurs des capteurs de température et des étapes d'ouverture du vase d'expansion (paramètres A-F).
-Quel que soit le mode de la pompe à chaleur, appuyez sur le bouton et maintenez le enfoncé pendant 5 secondes; l'appareil entre dans les paramètres de vérification des paramètres du système.
-Utilisez les boutons /et, pour vérifier les paramètres du système.
NOTE:
1) Les fonctions de Mise en service et d'Arrêt de la minuterie peuvent être réglées simultanément.
2) Les réglages de la minuterie sont répétés automatiquement.
3) Après un choc électrique les paramètres de la minuterie sont conservés.
HEATING MODE

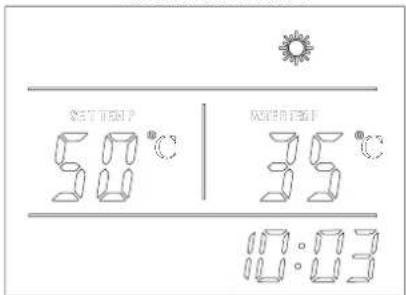

Lorsque vous connectez l'appareil au réseau, toutes les icônes apparaissent à l'écran pendant trois secondes. Après un contrôle automatique, l'appareil passe en mode de veille:

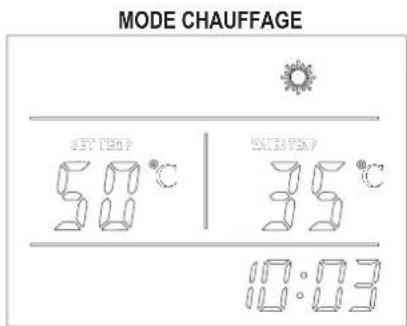

MODE CHAUFFAGE
Fig. 03
Fig. 04

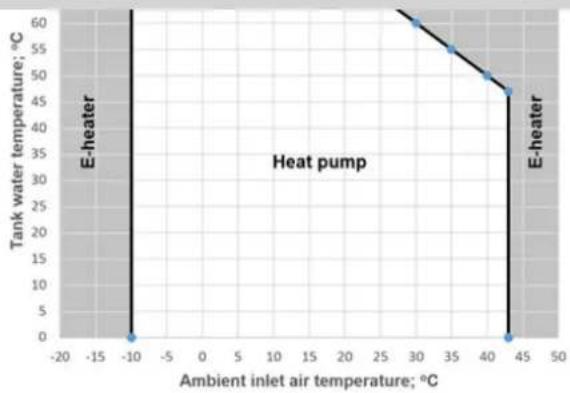

line
| Ambient inlet air temperature; °C | Tank water temperature; °C | | --------------------------------- | -------------------------- | | -10 | 0 | | 45 | 0 |La pompe à chaleur commence à fonctionner pour atteindre la température réglée. Si la température réglée est supérieure à 65 °C, le chauffage électrique comme source secondaire sera également activé pour l'atteindre. Si la température extérieure est inférieure à -10 °C ou supérieure à 44 °C, seul le chauffage électrique fonctionnera. Pendant que la pompe à chaleur fonctionne à basse température extérieure, le mode Dégel peut être activé pour faire fondre la glace accumulée sur l'évaporateur. La température maximale de l'eau atteignable uniquement par l'unité de la pompe à chaleur dépend directement de la température de l'air d'entrée. Voir la figure ci-dessous: (fig. 04)
Si la température réglée (via le panneau de commande) est supérieure à la température réglée (indiquée sur la figure), le chauffage électrique se mettra en marche automatiquement pour atteindre cette température.
Pour réduire la consommation d'énergie, évitez de régler des températures supérieures à 55°C
MODE DE CHAUFFAGE ÉLECTRIQUE
Si le bouton de commande du chauffage électrique ⚙, pour activer le "Mode de chauffage rapide". L'icône apparaîtra sur l'écran et le chauffage électrique commencera à fonctionner selon le programme réglé, simultanément avec le compresseur jusqu'à ce que la température réglée soit atteinte.
EN CAS DE BESOIN URGENT D'EAU CHAUDE
While the heat pump is running, press this button ≈ est activé manuellement lorsque l'appareil est en mode veille, seul le chauffage électrique fonctionnera jusqu'à ce que la température du réservoir d'eau dans la partie supérieure atteignela température réglée.
NOUS PRENONS SOIN DE VOTRE SANTÉ
Le chauffage électrique se met en marche toutes les semaines, que l'appareil soit mis en marche ou en arrêt (en mode veille). Le chauffage électrique s'arrête automatiquement lorsque la température atteint 70 °C (désinfection de l'eau contre les légionelles).

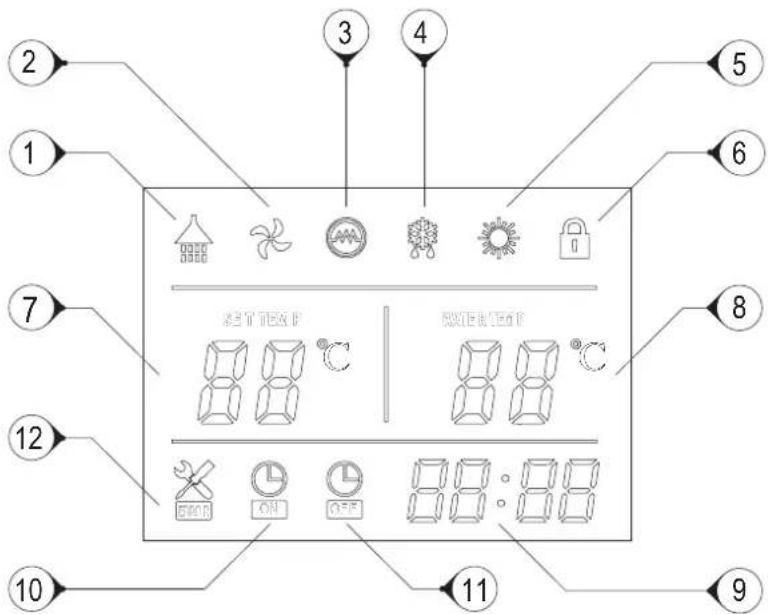

DESCRIPTION DES ICÔNES LED
| 1 Eau chaude disponible | L'icône indique que la température de l'eau chaude sanitaire a atteint le point de consigne.L'eau est prête pour utilisation. | |
| 2 Ventilateur L'icône indique que la fonction du ventilateur est activée. | ||
| 3 Chauffage électrique | L'icône indique que la fonction du chauffage électrique est activée. Cette fonctionnalité est automatique. Le chauffage électrique sera activé en fonction du réglage du contrôle. | |
| 4 Dégel | L'icône indique que la fonction de dégel est activée. Cette fonctionnalité est automatique. La fonction sera activée / désactivée selon le réglage du contrôle. | |
| 5 Chauffage L'icône indique que l'appareil fonctionne en mode de chauffage de l'eau. | ||
| 6 Verrouillage des boutons | L'icône indique que la fonction de verrouillage des boutons est activée. Les boutons resteront verrouillés jusqu'à ce que la fonction soit désactivée. | |
| 7 | Affichage de la tempéra-ture à | L'affichage indique la température de l'eau réglée. En cas de disfonctionnement, le code d'erreur correspondant sera affiché sur cet écran. |
| 8 | Affichage de la tempéra-ture à droite | Affiche la température réelle de l'eau. Lors de la vérification et du réglage des paramètres, cet écran affichera les valeurs de paramètres correspondantes. |
| 9 | Affichage de l'heure et de la minuterie | L'écran affiche l'heure exacte et l'heure de la minuterie. |
| 10 MINUTERIE ACTIVÉE L'icône indique que la fonction de MINUTERIE ACTIVÉE est activée. | ||
| 11 | MINUTERIE DÉSACTIVÉE | L'icône indique que la fonction de MINUTERIE DÉSACTIVÉE est activée. |
12 ERREUR L'icône indique un disfonctionnement.
AUTRES CARACTÉRISTIQUES DE L'APPAREIL
Mode „Antigel“
Lorsque l'appareil est en mode veille, si la température inférieure de l'eau descend en dessous de 5 ° C (protection contre le gel), le chauffage électrique se mettra en marche jusqu'à ce que la température inférieure de l'eau monte à 10 ° C ou que l'appareil soit activé.
Mode "Dégel"
L'icône indique que la fonction de dégel est activée. Ceci est une fonction automatique. Le système entrera ou sortira du mode de dégel selon le programme de contrôle.
Fonction antiblocage lors du raccordement d'une pompe de circulation externe
Si l'appareil a été éteint pendant 12 heures, la fonction activera la pompe de circulation externe pendant 2 minutes.
Ventilateur
L'icône indique que la fonction « Ventilateur » est activée. Lorsque l'appareil est activé, appuyez sur le bouton et maintenez-le enfoncé pendant 5 secondes pour activer ou désactiver la fonction du ventilateur. Si la fonction est activée, le ventilateur continuera de fonctionner même lorsque la température de l'eau atteigne le point spécifié et que l'appareil est en mode veille. Sinon, si cette fonction est désactivée, le ventilateur cessera de fonctionner lorsque la température de l'eau atteigne le point de consigne et que l'unité est en mode veille.
EN CAS DE PROBLÈME !
- Mettez l'appareil hors tension! Débranchez le!
- Appelez le service et informer les techniciens du code d'erreur ou décrivez le comportement inhabituel ou le bruit de votre appareil!
Codes d'erreur
Lorsqu'une erreur se produit ou que le mode de protection est activé automatiquement, le numéro d'erreur sera indiqué sur l'affichage du panneau de commande ainsi que le clignotement d'une diode sur la carte contrôleur.
Fig. 05
| Erreur Code Indicateur d'état LED | ||
| Mode de veille Mis hors tension | ||
| Fonctionnement normal | Mis sous tension (le voyant rouge est allumé) | |
| Disfonctionnement du capteur de température de l'eau au fond du réservoir | P1 | ★●(1 clignotement) |
| Disfonctionnement du capteur de température de l'eau dans la partie supérieure du réservoir. | P2 | ★★●(2 clignotements) |
| Disfonctionnement du capteur de température de l'évaporateur | P3 | ★★★●(3 clignotements) |
| Disfonctionnement du capteur de température des gaz à l'entrée du compresseur | P4 | ★★★★●(4 clignotements) |
| Disfonctionnement du capteur de température de l'air atmosphérique | P5 | ★★★★★●(5 clignotements) |
| Réfrigérant de protection haute pression (pressostat haute pression) | E1 | ★★★★★★●(6 clignotements) |
| Protection basse pression (pressostat basse pression) | E2 | ★★★★★★★●(7 clignotements) |
| Protection contre la surchauffe (interrupteur de surchauffe) | E3 | ★★★★★★★★●(8 clignotements) |
| Dégel | ★★★★★★★★...(Clignement persistant) | |
| Échec de connexion E8 | Mis sous tension (le voyant rouge est allumé) |
Le symbole représentant une poubelle sur roulettes barrée visible sur l'appareil ou sur son emballage indique qu'à la fin de son cycle de vie l'appareil doit être collecté séparément des autres déchets. À la fin du cycle de vie de l'appareil, l'utilisateur doit apporter l'appareil aux centres de collecte des déchetsélectroniques et électriques appropriés ou le retourner au revendeur lors de l'achat d'un appareil identique. Lacollecte séparée adéquate des déchets liée à l'expédition ultérieure de recyclage de l'appareil en fin de vie, pour lerecyclage, le traitement et / ou l'élimination écologiquement rationnelle, contribue à éviter tout effet négatif sur l'environnementainsi que sur la santé; elle encourage également la
réutilisation et / ou le recyclage des matériaux utilisés pour la fabrication de l'appareil.
La disposition non autorisée de l'appareil par l'utilisateur entraîne l'application des sanctions administratives prévues par lalégislation applicable.
