Marque	LIFT-MASTER
Modèle	CPSUN4G
Type de produit	Capteur photoélectrique de protection contre le piégeage
Application	Portes commerciales et barrières
Compatibilité actionneurs	LiftMaster série FDC, FDCL, FDO, LGE, Logic 3/4/5, CSL24V, CSW24V, RSL12V, RSW12V, LA400, LA412, LA500, HCTDCU, LA400PKGU, LA412PKGU, LA500PKGU, CSL24U, CSW24U, RSL12U, RSW12U, CSW200501U, CSW200101U, SL3000501U, SL3000101U, gamme SL585U, gamme SL595U
Portée de détection	2,1 m à 13,7 m (7 à 45 pi)
Hauteur de montage porte	≤ 15 cm (6 po) au-dessus du sol
Hauteur de montage barrière	≤ 69,8 cm (27,5 po) au-dessus du sol, recommandé 53,3 cm (21 po)
Type de faisceau	Lumière invisible
Alimentation	Via actionneur (fil de cuivre calibre 20 minimum)
Longueur de câble fourni	91,4 cm (36 po) par capteur
Indicateurs LED	Verte sur émetteur, jaune sur récepteur
Fonctions principales	Détection d'obstacle pendant la fermeture, inversion de course
Protection	Surveillée (dispositif de protection contre le piégeage)
Installation	Montage au sol, mur, guide de porte ou pilier
Matériau du boîtier	Non spécifié (résistant à l'humidité)
Garantie	1 an
Service client	1-800-528-2806, LiftMaster.com
Entretien	Vérifier l'alignement, nettoyer les obstacles sur le faisceau
Sécurité	Déconnecter l'alimentation avant installation ; respecter les hauteurs réglementaires

FOIRE AUX QUESTIONS - CPSUN4G LIFT-MASTER

Quelle est la hauteur de montage recommandée pour une porte commerciale ?

La hauteur ne doit pas dépasser 15 cm (6 po) au-dessus du sol pour assurer une protection contre le piégeage.

Comment aligner correctement les capteurs photoélectriques ?

Les capteurs doivent se faire face de chaque côté de la zone de piégeage. La LED verte sur l'émetteur et la LED jaune sur le récepteur doivent s'allumer en continu après alignement.

Que faire si la LED du récepteur ne s'allume pas ou clignote ?

Vérifier l'alignement des capteurs et l'intégrité du câblage (fil ouvert). S'assurer qu'aucun obstacle ne bloque le faisceau.

Quels actionneurs sont compatibles avec le CPSUN4G ?

Il est compatible avec de nombreux actionneurs LiftMaster, notamment les séries FDC, FDCL, FDO, LGE, Logic 3/4/5, CSL/CSW/RSL/RSW 24V, LA400/412/500, et les modèles UL 325 2016 (HCTDCU, etc.). Consultez la notice pour la liste complète.

Puis-je installer plusieurs jeux de capteurs sur une même porte ?

Oui, des capteurs supplémentaires peuvent être ajoutés pour la détection de véhicules/propriété. Pour les actionneurs Logic 4 et 5, une carte CPS3 est nécessaire pour le deuxième jeu.

Le faisceau est obstrué par la neige, que faire ?

Installer un capot de protection au-dessus des capteurs pour empêcher la neige de bloquer la cellule photoélectrique.

Comment tester le bon fonctionnement après installation ?

Après alignement et câblage, ouvrir complètement la porte/barrière, puis fermer. Bloquer le faisceau pendant la fermeture : la porte doit s'arrêter et inverser sa course. Pour barrière, elle doit inverser 4 secondes puis s'arrêter.

Quelle est la portée maximale du faisceau ?

La portée est comprise entre 2,1 m et 13,7 m (7 à 45 pieds).

Comment protéger le capteur récepteur de la lumière directe du soleil ?

Inverser la position des deux capteurs (émetteur et récepteur) pour que le récepteur ne soit pas exposé directement au soleil.

Quelle est la garantie du produit ?

LiftMaster garantit le produit contre tout défaut matériel ou de fabrication pendant une période d'un an à compter de la date d'achat.

MODE D'EMPLOI CPSUN4G LIFT-MASTER

REMARQUE : Les illustrations de ce manuel ne sont fournies qu'à titre de référence; votre produit peut avoir une apparence différente. Le dispositif commercial Protector System convient aux applications pour lesquelles les capteurs à cellule photoélectrique seront exposés à l'humidité. Les modèles CPS-UN4 et CPSUN4G sont des dispositifs surveillés de protection contre le piégeage LiftMaster compatibles avec les actionneurs suivants :

Actionneurs de porte commerciale LiftMaster	Modèles FDC, FDCL, FDO et LGE, Logique de service moyen, Logic 3, Logic 4 et Logic 5
Anciens actionneurs de barrière LiftMaster	Modèles CSL24V, CSW24V, RSL12V, RSW12V, LA400, LA412 et LA500
Actionneurs de barrière LiftMaster 2016 UL 325	Modèles HCTDCU, LA400PKGU, LA412PKGU, LA500PKGU, CSL24U, CSW24U, RSL12U, RSW12U, CSW200501U, CSW200101U, SL3000501U, SL3000101U, gamme SL585U et gamme SL595U

IMPORTANTE INFORMATION AU SUJET DU CAPTEUR PHOTOÉLECTRIQUE

Vérifi er que l'alimentation électrique de l'actionneur est débranchée.

Lorsqu'ils sont correctement connectés et alignés, les capteurs photoélectriques détecteront un obstacle sur le passage de son faisceau de lumière invisible. Si un obstacle entre dans le rayon du faisceau pendant que la porte/le portail se ferme, l'actionneur s'arrêtera et inversera la course du portail ou de la porte pour revenir en position complètement ouverte.

Les capteurs de l'émetteur et du récepteur doivent être installés de manière à se faire face de chaque côté de la zone de piégeage. Le faisceau de détection ne doit pas être à une hauteur de plus de 15 cm (6 po) du sol pour une porte commerciale et de plus de 69,8 cm (27,5 po) pour une barrière pour assurer une protection contre le piégeage. L'un ou l'autre dispositif peut être installé à gauche ou à droite de la zone de piégeage à condition que le soleil n'éclaire jamais directement dans la cellule photoélectrique du récepteur.

Les supports doivent être bien vissés à une surface solide comme la charpente d'un mur. Si la pose se fait dans une construction en maçonnerie, ajouter un morceau de bois à chaque endroit pour éviter de percer des trous supplémentaires dans la maçonnerie si un repositionnement est nécessaire.

Il ne doit y avoir aucun obstacle sur le parcours du faisceau de lumière invisible. Aucune partie du portail ou de la porte de garage (ni les guides, les ressorts, les charnières, les rouleaux ou autres fi xations) ne doit interrompre le faisceau pendant que la porte/le portail se ferme. Si le faisceau est bloqué de quelque façon que ce soit, utiliser un morceau de bois pour surélever chaque emplacement de montage des capteurs en laissant la profondeur minimale requise pour assurer le dégagement du faisceau de lumière.

En ce qui concerne les portes commerciales, des capteurs à cellule photoélectrique supplémentaires peuvent être ajoutés à des hauteurs dépassant 15 cm (6 po) du sol pour la détection des véhicules/de la propriété.

DISPOSITIF PROTECTOR SYSTEM®

À USAGE COMMERCIAL

MODÈLES CPS-UN4 ET CPSUN4G

⚠️! AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES, voire MORTELLES lorsqu'une porte ou un portail se ferme :

• Les dispositifs de protection contre le piégeage DOIVENT être installés selon les instructions fournies dans le manuel du propriétaire pour chaque zone de piégeage.
• S'assurer de DÉBRANCHER L'ALIMENTATION à l'actionneur AVANT l'installation du capteur photoélectrique.
• Le portail DOIT être complètement ouvert ou complètement fermé AVANT d'installer le dispositif de protection contre le piégeage LiftMaster avec surveillance.
• Connecter et aligner correctement les capteurs photoélectriques.
• Installer le capteur photoélectrique afi n que son faisceau se trouve à une hauteur NE DÉPASSANT PAS 15 cm (6 po) au-dessus du sol pour les portes de garage et 27,5 po (69,8 cm) pour les actionneurs de portail.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

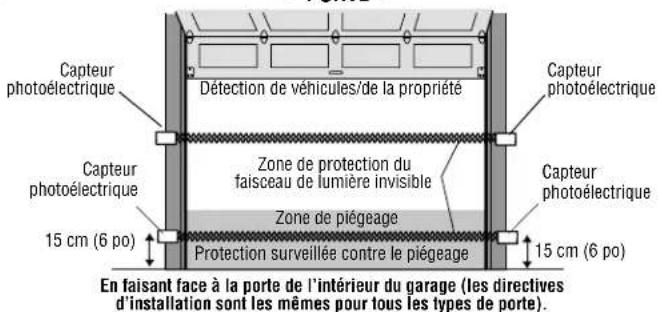

PORTE

Capteur photoélectrique Détection de véhicules/de la propriété Capteur photoélectrique Capteur photoélectrique Zone de protection du faisceau de lumière invisible Zone de piégeage Capteur photoélectrique 15 cm (6 po) Protection surveillée contre le piégeage 15 cm (6 po) En faisant face à la porte de l'intérieur du garage (les directives d'installation sont les mêmes pour tous les types de porte).

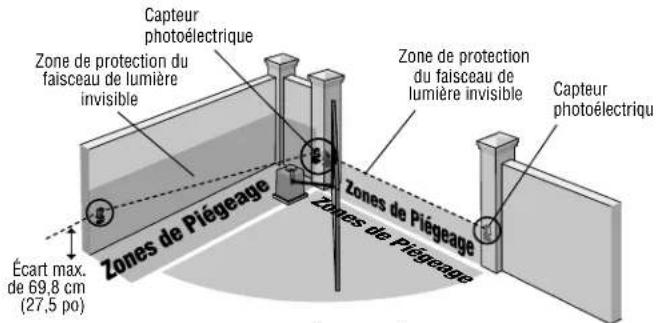

PORTAIL À ARTICULATION

Capteur photoélectrique Zone de protection du faisceau de lumière invisible Zone de protection du faisceau de lumière invisible Capteur photoélectrique Écart max. de 69,8 cm (27,5 po) Zones de Piégeage Zones de Piégeage Zones de Piégeage

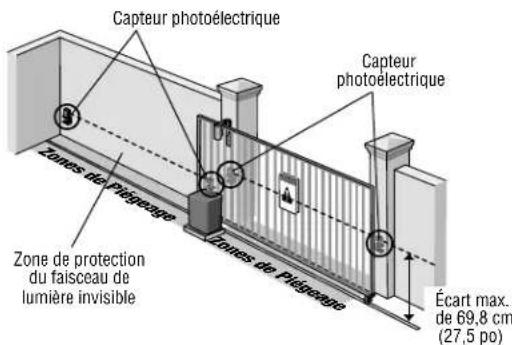

PORTAIL À GLISSIÈRE

Capteur photoélectrique Capteur photoélectrique Zones de Plagasse Zone de protection du faisceau de lumière invisible Zones de Plagasse Écart max. de 69,8 cm (27,5 po)

ASSEMBLER ET MONTER LES SUPPORTS

S'assurer que les supports sont alignés de sorte que les capteurs photoélectriques se fassent face de chaque côté de la zone de piégeage. Les supports peuvent être montés sur le sol, les guides de porte ou au mur.

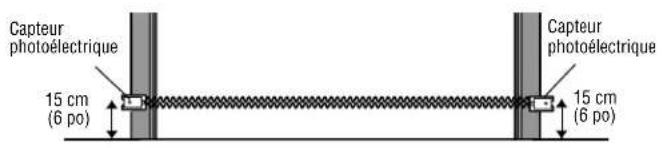

PORTE

Monter les capteurs à une distance ne dépassant pas 15 cm (6 po) du sol et à une distance de 2,1 à 13,7 m entre eux (7 à 45 pi).

Capteur photoélectrique 15 cm (6 po) Capteur photoélectrique 15 cm (6 po)

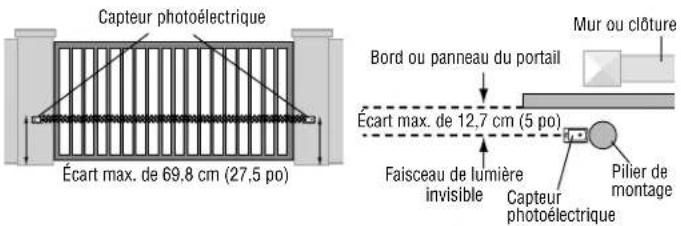

PORTAIL

Monter à une distance de 12,7 cm (5 po) du panneau du portail en déplacement, à une hauteur maximale de 69,8 cm (27,5 po) au-dessus du sol (53,3 cm [21 po] est la hauteur recommandée) et à une largeur de 2,1 m à 13,7 m (7 à 45 pi). L'emplacement de montage recommandé se trouve à l'intérieur du portail.

Capteur photoélectrique Écart max. de 69,8 cm (27,5 po) Bord ou panneau du portail Écart max. de 12,7 cm (5 po) Faisceau de lumière invisible Capteur photoélectrique Pilier de montage Mur ou clôture

Déterminer la confi guration de vos supports. L'assemblage des supports variera en fonction de votre installation.

Assembler d'un côté ou de l'autre Espacement du tr

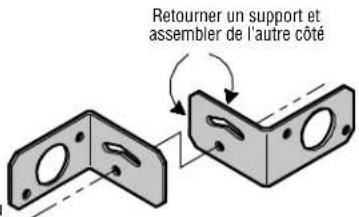

Retourner un support et assembler de l'autre côté

CONFIGURATIONS D'ASSEMBLAGE DES SUPPORTS

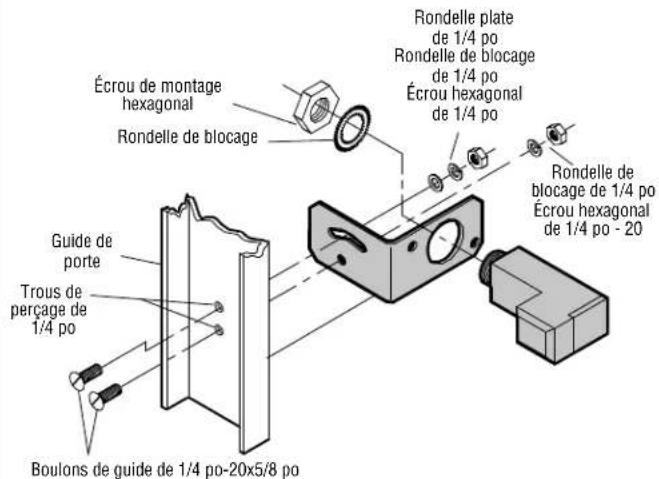

INSTALLATION DU GUIDE DE PORTE (POUR PORTE DE GARAGE UNIQUEMENT)

1. Percer des trous de 1/4 po dans chaque guide et fi xer solidement au support à l'aide des boulons de guide.
   REMARQUE : Se servir toujours d'une rondelle plate à côté de la fente radiale. Pour fi xer à la verticale à un poteau mural de 5 cm x 10 cm (2 po x 4 po), il peut être nécessaire de tourner le support pour empêcher le bois de fendre.
2. Insérer le capteur dans le support et serrer à l'aide de l'écrou de montage hexagonal et d'une rondelle de blocage.

Écrou de montage hexagonal Rondelle de blocage Guide de porte Trous de perçage de 1/4 po Boulons de guide de 1/4 po-20x5/8 po Rondelle plate de 1/4 po Rondelle de blocage de 1/4 po Écrou hexagonal de 1/4 po Rondelle de blocage de 1/4 po Écrou hexagonal de 1/4 po - 20

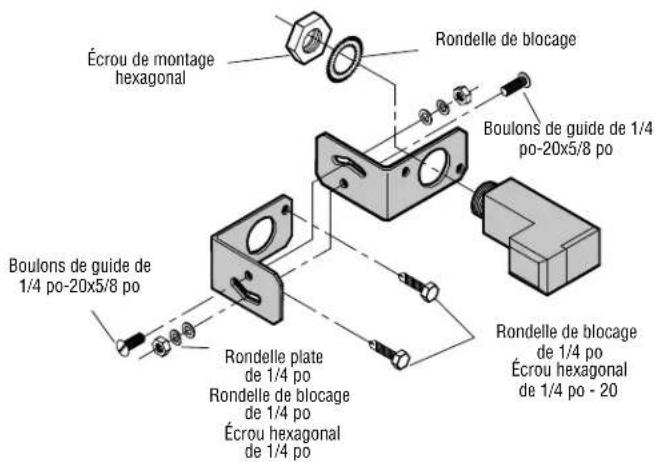

1. Fixer le support à l'aide des boulons de guide. REMARQUE : Se servir toujours d'une rondelle plate à côté de la fente radiale. La pose de boulons de guide dans les fentes empêchera les supports de pivoter.
2. Fixer l'ensemble des supports au mur à l'aide des tire-fond (fournis) ou au sol à l'aide des ancrages en béton (non fournis).
3. Insérer le capteur dans les supports et serrer à l'aide de l'écrou de montage hexagonal et d'une rondelle de blocage.

Écrou de montage hexagonal Rondelle de blocage Boulons de guide de 1/4 po-20x5/8 po Boulons de guide de 1/4 po-20x5/8 po Rondelle plate de 1/4 po Rondelle de blocage de 1/4 po Écrou hexagonal de 1/4 po Rondelle de blocage de 1/4 po Écrou hexagonal de 1/4 po - 20

INSTALLATION

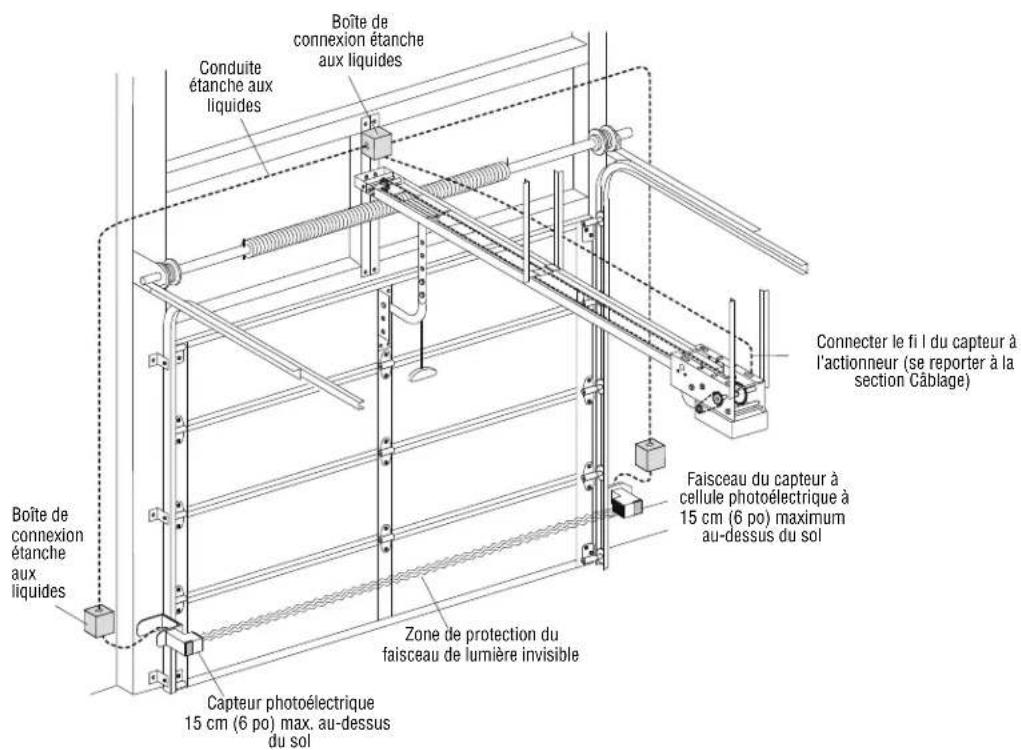

CONNEXIONS DES CONDUITES

1. Déconnecter l'alimentation de l'actionneur.

2. Se servir d'un raccord étanche aux liquides (commercial de 1.3 cm [1/2 po]) avec une rondelle d'étanchéité pour connecter les capteurs. Les capteurs sont fournis avec des fils d'alimentation de 91,4 cm (36 po) de long. Nous recommandons l'utilisation d'une boîte de connexion étanche aux liquides à proximité de chaque capteur pour raccorder les fils d'alimentation des capteurs. Se servir d'une conduite rigide ou souple étanche aux liquides (selon les codes locaux en vigueur) des boîtes de connexion à l'actionneur. IMPORTANTE : Se servir d'un fi I de cuivre de calibre 20 au minimum pour raccorder les capteurs à l'actionneur.

PORTE

Conduite étanche aux liquides Boîte de connexion étanche aux liquides Boîte de connexion étanche aux liquides Connecter le fi l du capteur à l'actionneur (se reporter à la section Câblage) Faisceau du capteur à cellule photoélectrique à 15 cm (6 po) maximum au-dessus du sol Zone de protection du faisceau de lumière invisible Capteur photoélectrique 15 cm (6 po) max. au-dessus du sol

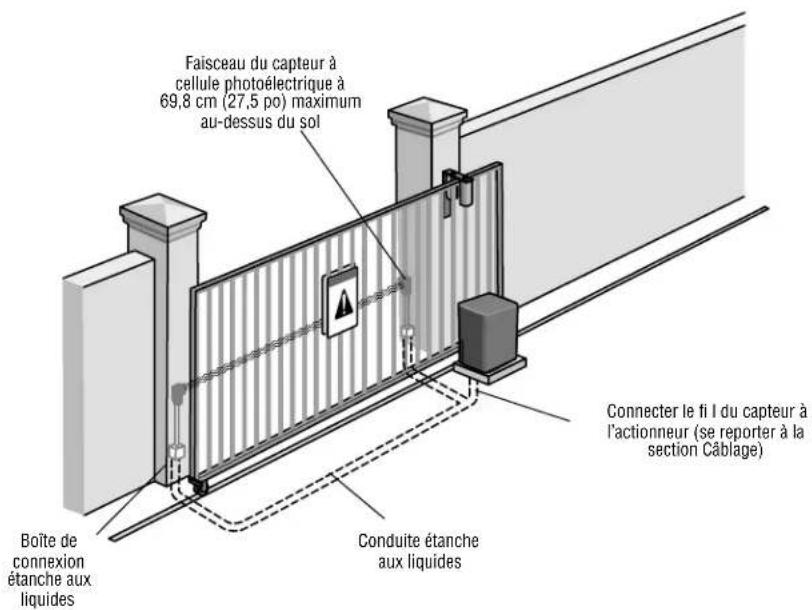

PORTAIL

Faisceau du capteur à cellule photoélectrique à 69,8 cm (27,5 po) maximum au-dessus du sol Boîte de connexion étanche aux liquides Conduite étanche aux liquides Connector le fi I du capteur à l'actionneur (se reporter à la section Câblage)

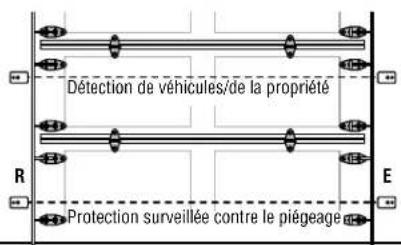

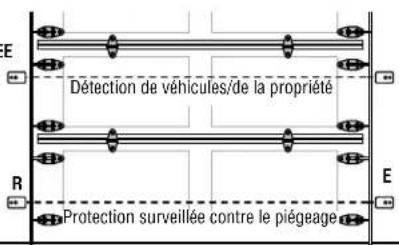

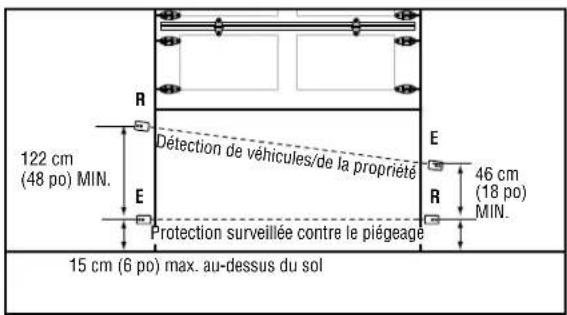

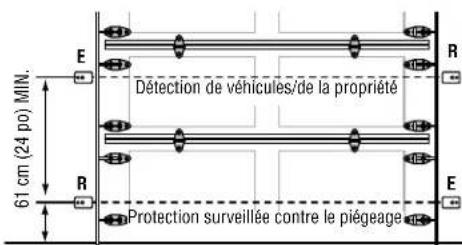

Installation recommandée pour des portes adjacentes et plus d'un jeu de capteurs photoélectriques. Pour les actionneurs LOGIC 4 et LOGIC 5, une CARTE CPS3 est exigée pour câbler un deuxième ensemble de capteurs à cellule photoélectrique.

PORTE NO 1 PORTE NO 2 PORTE NO 3

61 cm (24 po) MIN. Détction de véhicules/de la propriété Protection surveillée contre le piégeage

15 cm (6 po) max. au-dessus du sol

E Détction de véhicules/de la propriété R Protection surveillée contre le piégeage E

R = Capteur du récepteur E = Capteur de l'émetteur

Détction de véhicules/de la propriété R Protection surveillée contre le piégeage E

122 cm (48 po) MIN. R Détction de véhicules/de la propriété E Protection surveillée contre le piégeage 15 cm (6 po) max. au-dessus du sol 46 cm (18 po) MIN.

CÂBLAGE

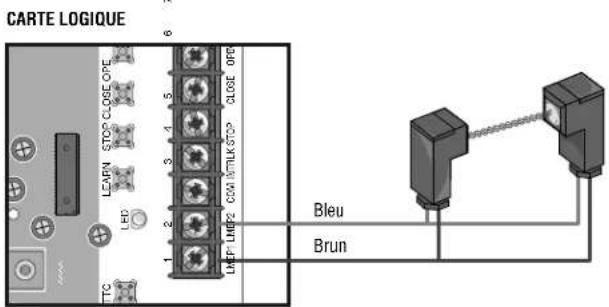

ACTIONNEURS DE PORTE COMMERCIAUX

LOGIQUE DE GAMME INTERMÉDIAIRE

CARTE LOGIQUE LCPN STOP CLOSE OPE LHD TC 1 2 3 4 5 CLD0E OP0 LMF LMF2 CMV/MLKSTC9 1 2 3 4 5 Bleu Brun

Les capteurs à cellule photoélectrique peuvent être câblés de manière à fonctionner pour le cycle d'ouverture ou de fermeture, selon l'endroit où ils sont câblés sur le tableau de commande. Consulter le manuel d'installation de votre actionneur de barrière pour plus d'information.

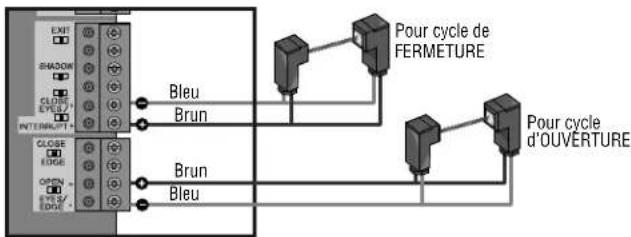

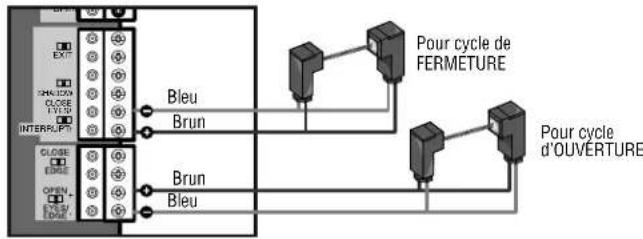

ANCIENS ACTIONNEURS DE BARRIÈRE

MODÈLES CSL24V ET CSW24V
TABLEAU DE COMMANDE

EXIT SHADOW CLOSE EYES/EDGE INTERSPECT Bleu Brun Bleu Pour cycle de FERMETURE Pour cycle d'OUVERTURE Bleu Brun Bleu

MODÈLE LA500
TABLEAU DE COMMANDE

OUT EXIT 246000 CLOSE EVER INTERLIP CLOBE EXPE OPEN CLOBE EXPE Bleu Brun Bleu Pour cycle de FERMETURE Pour cycle d'OUVERTURE

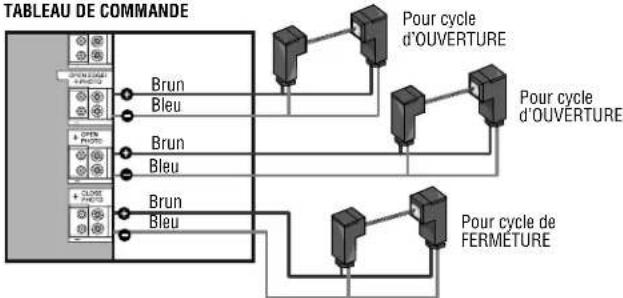

MODÈLES LA412, RSW12V, ET RSL12V
TABLEAU DE COMMANDE

TABLEAU DE COMMANDE Pour cycle d'OUVERTURE Pour cycle d'OUVERTURE Pour cycle de FERMETURE Brun Bleu Brun Bleu Brun Bleu

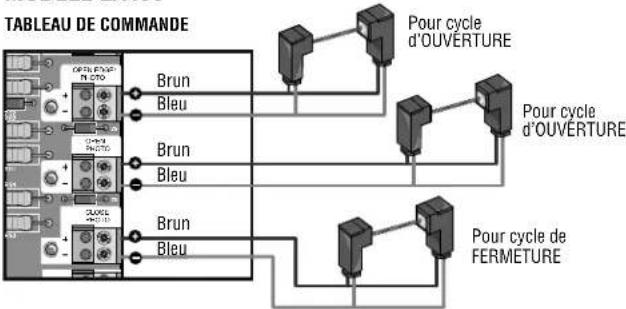

MODÈLE LA400

TABLEAU DE COMMANDE Pour cycle d'OUVERTURE Pour cycle d'OUVERTURE Pour cycle de FERMETURE

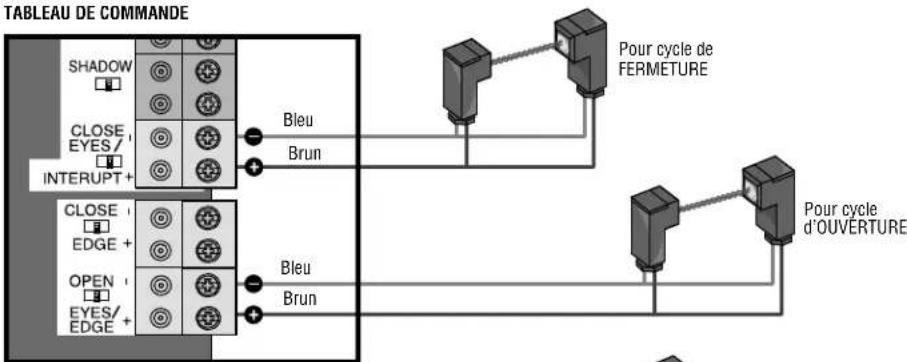

ACTIONNEURS DE BARRIÈRE 2016 UL 325

TABLEAU DE COMMANDE

TABLEAU DE COMMANDE SHADOW CLOSE EYES/ INTERRUPT+ CLOSE EDGE + OPEN EYES/EDGE + Bleu Brun Bleu Brun Pour cycle de FERMETURE Pour cycle d'OUVERTURE

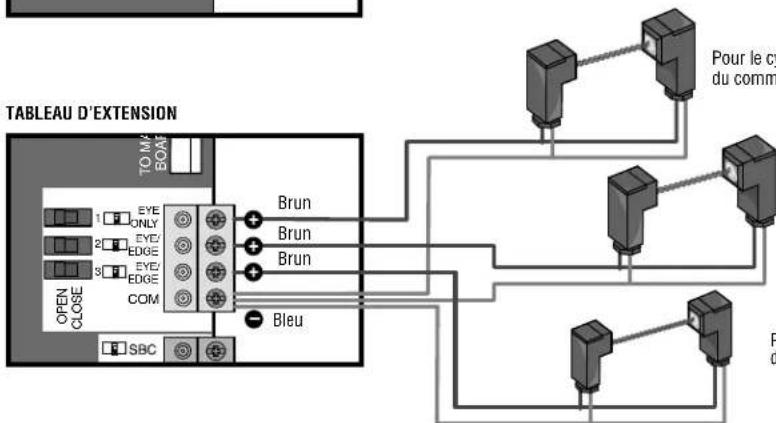

TABLEAU D'EXTENSION TO MY BOM 1 EYE ONLY 2 EYE EDGE 3 EYE EDGE OPEN COM SBC Brun Brun Brun Bleu Pour le cy du comm Pou d

Pour le cycle d'OUVERTURE ou de FERMETURE selon la position du commutateur d'OUVERTURE FERMETURE (OPEN CLOSE).
Pour le cycle d'OUVERTURE ou de FERMETURE selon la position du commutateur d'OUVERTURE FERMETURE (OPEN CLOSE).
Pour le cycle d'OUVERTURE ou de FERMETURE selon la position du commutateur d'OUVERTURE FERMETURE (OPEN CLOSE).

ESSAI

1. Connecter l'alimentation à l'actionneur.
2. Aligner les capteurs à cellule photoélectrique de manière à ce que la DEL verte sur le capteur de l'émetteur et la DEL jaune sur le capteur du récepteur s'allument en continu.
3. Appuyer sur le bouton OUVRIR pour ouvrir complètement la porte/le portail.
4. Appuyer sur le bouton FERMER pour fermer la porte/le portail.
5. Pour les portes : Bloquer le faisceau lumineux pendant la fermeture de la porte. La porte devrait s'arrêter et/ inverser sa course. Pour les barrières : Bloquer le faisceau lumineux pendant l'ouverture ou la fermeture de la barrière. Pendant le cycle de fermeture, la barrière devrait s'arrêter et inverser sa course jusqu'à la position d'ouverture complète. Pendant le cycle d'ouverture, la barrière devrait inverser sa course pendant quatre secondes, puis s'arrêter.

L'actionneur ne fermera pas la porte ou le portail si le voyant de l'un ou l'autre capteur n'est pas allumé vous avertissant ainsi du fait que le capteur est désaligné ou obstrué.

DÉPANNAGE

Si les voyants du capteur de l'émetteur et du capteur du récepteur ne restent pas constamment allumés après l'installation, vérifier ce qui suit :

• L'alignement des capteurs photoélectriques
- La présence d'un obstacle
• L'alimentation à l'actionneur
- Un court-circuit s'est produit ou un fi l s'est rompu
- Un câblage incorrect a été effectué entre les capteurs photoélectriques et l'actionneur

Si le voyant du capteur du récepteur ne s'allume pas ou s'il clignote (et si le faisceau lumineux invisible n'est pas obstrué), vérifier l'alignement des capteurs et/ou la présence d'un fi l ouvert sur le capteur du récepteur.

Si les témoins lumineux du capteur de l'émetteur et du capteur du récepteur sont tous deux allumés, mais que l'obstruction des capteurs photoélectriques n'entraîne pas l'inversion de la course de la porte ou de la barrière en cours de fermeture, vérifier les deux capteurs photoélectriques et s'assurer qu'un capteur est émetteur et que l'autre est récepteur, comme indiqué sur le boîtier de chaque capteur.

REMARQUES :

• L'exposition du capteur du récepteur à la lumière directe du soleil peut empêcher la fermeture de la porte même si les voyants lumineux des capteurs du récepteur et de l'émetteur sont allumés. Inverser la position des deux capteurs pour résoudre le problème.
• Pour éviter les obstructions nuisibles causées par la neige, installer un capot par-dessus les capteurs à cellule photoélectrique pour empêcher la neige de bloquer la cellule.
• Un service professionnel est requis si l'actionneur ferme la porte ou le portail lorsque les capteurs photoélectriques sont obstrués.
• Les actionneurs de barrière 2016 UL 325 ont des codes de diagnostic relatifs aux dispositifs de protection contre le piégeage. Consulter le manuel de votre actionneur de barrière ou le schéma de câblage pour une liste des codes de diagnostic pour le dépannage.

GARANTIE

LiftMaster® garantit à l'acheteur initial de ce produit que celui-ci est exempt de tout défaut matériel ou de fabrication pendant une période d'un an suivant la date d'achat.

POUR OBTENIR UN SERVICE OU COMMANDER DES PIÈCES DE RECHANGE, COMPOSER :

1-800-528-2806

LiftMaster.com
