Type de produit	Chargeur de batterie
Marque	GYS
Modèle	Gysflash 1.12 PL
Alimentation	220-240 Vca, 50-60 Hz
Courant de charge	1 A
Tension de charge (plomb standard)	14,4 V
Tension de charge (froid/AGM)	14,7 V
Tension de charge (lithium)	14,4 V
Batteries compatibles plomb 12 V	2 Ah à 32 Ah (charge), jusqu'à 100 Ah (maintien)
Batteries compatibles lithium LFP 12 V	0,5 Ah à 20 Ah (charge), jusqu'à 50 Ah (maintien)
Modes de charge	Charge plomb (7 étapes), Froid/AGM (7 étapes), Charge lithium (8 étapes)
Protections	Court-circuit, inversion de polarité, anti-étincelle, double isolation, capteur de température
Indicateurs lumineux	Voyants d'état (OK, défauts)
Sécurité	Utilisation par enfants >8 ans sous surveillance, éviter flammes et étincelles, ne pas charger batterie gelée
Entretien	Remplacer câble d'alimentation endommagé uniquement par fabricant ou professionnel qualifié
Accessoires fournis	Pinces, cosses
Accessoire optionnel	Adaptateur allume-cigare (réf. 029439) pour charge via prise 12 V CAN-BUS
Conformité	Directives européennes, EAC, UKCA, CMIM (Maroc)
Garantie	2 ans (pièces et main d'œuvre)
Mise au rebut	Collecte sélective, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - Gysflash 1.12 PL GYS

Quels types de batteries puis-je charger avec le Gysflash 1.12 PL ?

Ce chargeur est conçu pour charger les batteries au plomb 12 V (Gel, AGM, liquide) de 2 Ah à 32 Ah (maintien jusqu'à 100 Ah) et les batteries lithium LFP 12 V de 0,5 Ah à 20 Ah (maintien jusqu'à 50 Ah).

Comment sélectionner le mode de charge ?

Appuyez sur le bouton ▶ pour passer d'un mode à l'autre : charge plomb, option froid/AGM, charge lithium. Après 5 secondes, la charge démarre automatiquement.

Que faire si le voyant clignote rapidement ?

Cela indique une inversion de polarité, une tension batterie trop élevée ou des pinces en court-circuit. Vérifiez les connexions et assurez-vous que la batterie est bien en 12 V.

Puis-je charger une batterie lithium avec protection UVP ?

Oui, si la batterie lithium est déconnectée en raison d'une décharge profonde (UVP), sélectionnez le mode lithium et appuyez 10 secondes sur le bouton ▶ pour désactiver la protection et lancer la charge.

Le chargeur peut-il être utilisé sur une moto avec prise CAN-BUS ?

Oui, utilisez l'adaptateur allume-cigare (réf. 029439) branché sur la prise 12 V de la moto. Suivez la procédure normale, la charge peut débuter après 2 minutes dans certains cas.

Comment savoir si la batterie est complètement chargée ?

Le voyant OK reste allumé fixe lorsque la batterie est entièrement chargée. S'il clignote, la batterie est prête à démarrer le moteur mais pas encore pleine.

Quelles sont les étapes du cycle de charge plomb ?

Le cycle plomb comporte 7 étapes : analyse, récupération, test de sulfatation, désulfatation (15,8 V), charge rapide (1 A), absorption (14,4 V ou 14,7 V), et maintien de charge (13,6 V).

Que faire si le voyant OK reste éteint et la charge ne démarre pas ?

Vérifiez que les pinces sont bien connectées à la batterie dans le bon ordre (borne positive puis négative). Si le voyant clignote lentement, la batterie peut être hors d'usage ou de très faible tension.

Le chargeur est-il protégé contre les courts-circuits ?

Oui, le Gysflash 1.12 PL possède une protection contre les courts-circuits et l'inversion de polarité. Il dispose également d'un système anti-étincelle lors du branchement.

Comment entretenir le chargeur ?

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée. N'ouvrez pas l'appareil vous-même.

MODE D'EMPLOI Gysflash 1.12 PL GYS

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, consulter une personne qualifiée pour manier correctement l'appareil. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

A n'utiliser en aucun cas pour charger des piles ou des batteries non rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou présente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosifs.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Éviter les flammes et les étincelles. Ne pas fumer.

Ne pas laisser une batterie en cours de charge sans surveillance sur une longue durée.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la première. L'autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• Après l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe II
• Le raccordement au réseau d'alimentation doit être effectué conformément aux règles d'installation nationales.

Entretien :

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Règlementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.

- Marque de conformité EAC (Communauté économique Eurasienne)

- Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

- Appareil conforme aux normes Marocaines.

- La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

Le GYSFLASH 1.12 PL est idéal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, ...) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4) couramment utilisées pour les motos, scooters des mers et pour de nombreux autres petits véhicules.

Ce chargeur est parfaitement adapté pour:

- La recharge de batteries plomb 12 V (6 éléments en série de 2 V) de 2 Ah à 32 Ah, et jusqu'à 100 Ah pour du maintien de charge.

- La recharge de batteries LFP 12V (4 éléments en série de 3 V) de 0.5 Ah à 20 Ah, et jusqu'à 50 Ah pour du maintien de charge.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie avec l'accessoire souhaité (pinces, cosses, etc).
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240 Vac 50-60Hz).
3. Sélectionner le mode en appuyant sur le bouton ▶. Après environ cinq secondes, la charge se lance automatiquement.
4. Durant la charge, l'appareil indique l'état d'avancement de la charge. Lorsque le voyant OK clignote, la batterie est prête à démarrer le moteur. Et lorsque le voyant OK reste allumé, la batterie est entièrement chargée.
5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton ▶.
6. Après l'opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODES DE CHARGE

• Description des Modes et des Options :

Mode CHARGE Plomb (14.4 V/1 A) :

Mode destiné à la charge de batteries 12 V au plomb de 2 Ah à 32 Ah et jusqu'à 100 Ah pour du maintien de charge. Cycle de charge automatique sept étapes.

Option FROID/AGM (14.7 V/1 A) :

Option modifiant la tension de charge à 14.7 V pour la charge de batterie par temps froid (moins de 5°C) ou pour certaines batteries AGM ou batteries avec bouchons.

Mode CHARGE Lithium (14.4 V/1 A) :

Mode destiné à la charge de batteries 12 V au lithium de 0,5 Ah à 20 Ah et jusqu'à 50 Ah pour du maintien de charge. Cycle de charge automatique en huit étapes.

Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de détecter la batterie. Afin que le Gysflash 1.12 PL puisse charger la batterie, il faut désactiver la protection UVP. Pour cela, placer le chargeur en mode de charge Lithium, puis appuyer 10 secondes sur le bouton ▶. Le chargeur va alors désactiver la protection UVP et lancer automatiquement la charge.

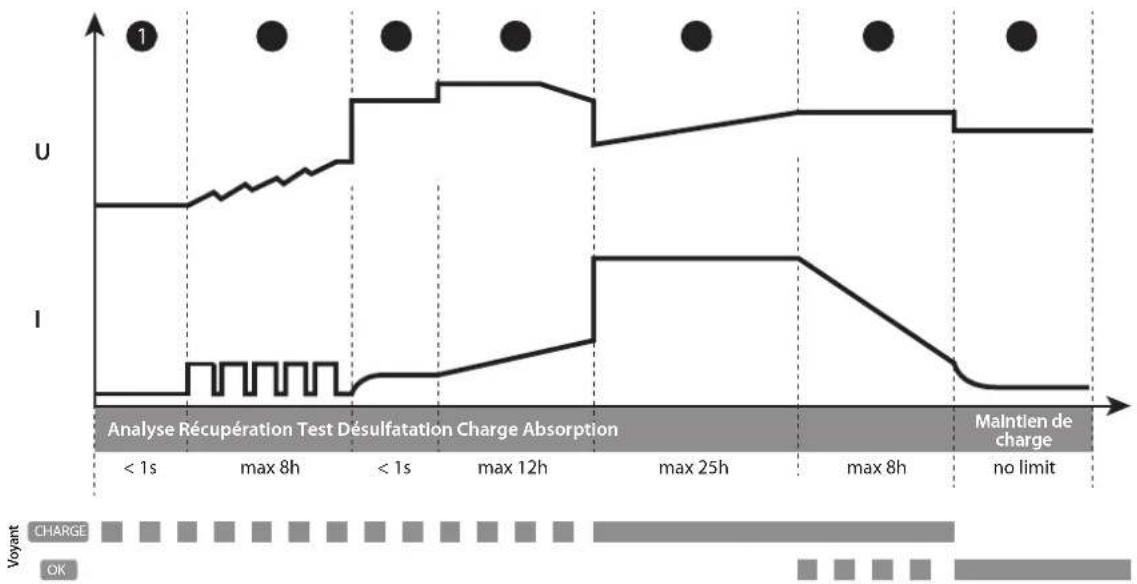

• Courbe de charge Plomb :

Le GYSflash 1.12 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimales de votre batterie au plomb.

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 2 : Récupération (0.5 A)

Algorithm de récupération des éléments endommagés suite à une décharge profonde.

Étape 5 : Charge (1 A)

Charge rapide à courant maximum permettant d'atteindre 80% du niveau de charge.

Étape 6 : Absorption (14.4 V ou 14.7 V avec option ✉ AGM)

Charge à tension constante pour amener le niveau de charge à 100%.

Étape ③ : Test

Test de batterie sulfatée

Étape 7 : Maintien de charge (13.6 V)

Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (15.8 V)

Algorithm de désulfatation de la batterie.

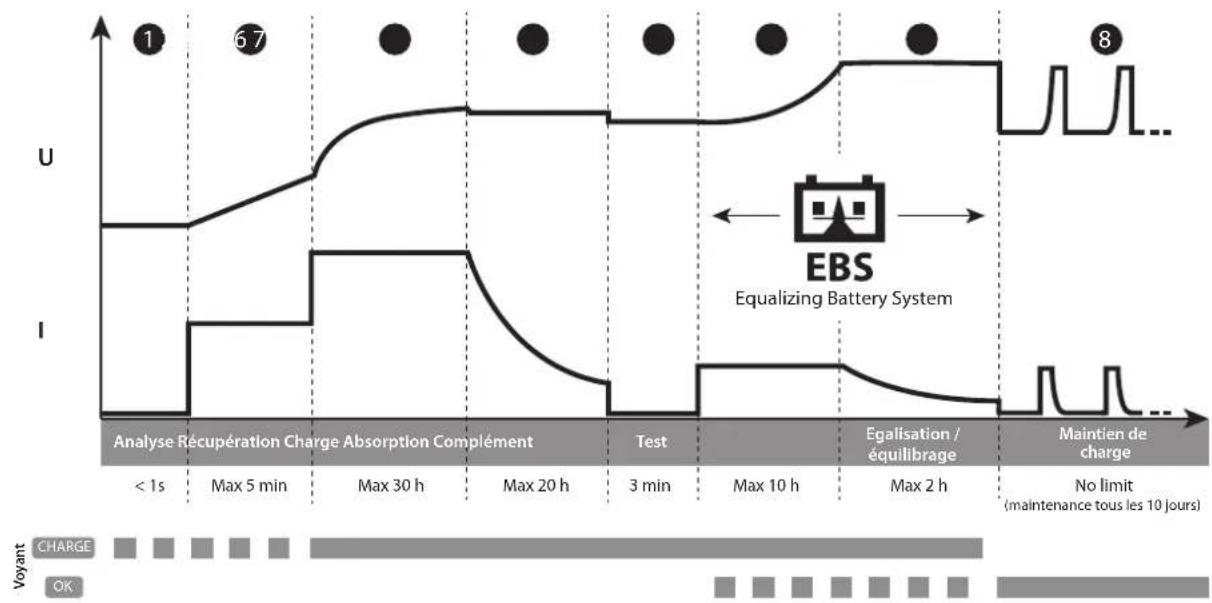

• Courbe de charge Lithium :

Le GYSflash 1.12 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimales de votre batterie LFP.

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 5 : Test

Test de conservation de charge.

Étape ② : Récupération (0.2 A)

Algorithm de récupération suite à une décharge profonde.

Étape 6 : Complément

Charge à courant réduit permettant d'atteindre 100% du niveau de charge.

Étape ③ : Charge (1 A)

Charge rapide à courant maximum permettant d'atteindre 90% du niveau de charge.

Étape ⑦: Égalisation / équilibrage (14.4 V)

Équilibrage des cellules de la batterie

Étape 4 : Absorption (13.8 V)

Charge à tension constante pour amener le niveau de charge à 98%.

Étape 8: Maintien de charge (13.8 V)

Maintien du niveau de charge de la batterie à son maximum avec charge de maintenance tous les 10 jours.

• Temps de charge estimé	Plomb				Lithium
Capacité de la batterie	2 Ah	10 Ah	20 Ah	32 Ah	1 Ah(3 Ah EqPb*)	5 Ah(15 Ah EqPb*)	10 Ah(30 Ah EqPb*)	20 Ah(60 Ah EqPb*)
Temps de charge0% >> 90%	2 h	9 h	18 h	29 h	1 h 30	4 h 30	8 h 30	16 h

*Équivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu'une batterie au plomb. C'est pourquoi certains fabricants de batteries au lithium indiquent l'équivalent batterie plomb (EqPb) qui correspond à la capacité qu'aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah aura les mêmes performances de démarrage qu'une batterie au plomb d'environ 30 Ah.

Si la moto est équipée d'une prise 12 V, le GYSFLASH 1.12 PL est capable de charger la batterie via cette prise avec le système CAN-BUS, sans avoir à allumer le tableau de bord. Dans cette configuration, connecter l'adaptateur allume-cigare (ref. 029439) sur le chargeur et la prise 12 V de la moto puis suivre la procédure de «Mise en route» détaillée précédemment. Dans certains cas, il est possible que la charge ne débute qu'au bout de 2 minutes après avoir effectué les connexions.

- Protections :

Le GYSFLASH 1.12 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d'un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l'électronique des véhicules.

Le GYSFLASH 1.12 PL est équipé d'un capteur de température intégré qui lui permet d'adapter son courant de charge en fonction de la température ambiante afin d'éviter toute surchauffe de l'électronique interne.

	Anomalies Causes Remèdes
1	Le voyant [2004] clignote rapidement.	Inversion de polaritéTension batterie trop élevéePinces en court-circuit	Vérifier que les pinces sont correctement connectéesVérifier qu'il s'agit bien d'une batterie 12 V.
2	Le voyant [022C] clignote lentement.	Batterie HS ou de très faible tension. Changer la batterie.
3	Le voyant [527H] est allumé.	Échec lors de la charge, batterie non récupérable.	Changer de batterie et appuyer sur pour relancer une charge.
4	Le voyant [42X7] reste allumé même après un appui sur le bouton ▶.	Défaut thermique	Température environnante trop élevée (>60°C), aérer le local et laisser le chargeur se refroidir
5	Le voyant [026S] clignote.	Chargeur en veille.	Appuyer sur le bouton ou connecter une batterie au chargeur pour sortir de la veille.
6	Le voyant [44X8V] reste allumé.	Charge interrompue en appuyant sur le bouton ▶.	Appuyer de nouveau sur pour relancer la charge.

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.
