ZIHS22EZ - Répartiteur Zipper - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fendeur de bois (log splitter)
Modèle	ZI-HS22EZ (ZIHS22EZ)
Marque	Zipper
Alimentation électrique (version moteur)	400 V triphasé, 50 Hz, 16 A max, 5 conducteurs (3P+N+PE)
Alimentation prise de force (PTO)	540 min⁻¹, puissance ~12 kW, arbre standard catégorie 1 (1 3/8", 6 cannelures)
Dimensions	Non spécifiées dans le manuel ; se référer aux cotes de montage
Poids	Non spécifié ; estimé entre 150 et 250 kg
Force de fendage	Variable selon le levier : max en position mi-course, vitesse max en position basse
Capacité de fendage	Bois dans le sens du fil, dimensions non précisées
Huile hydraulique recommandée	Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 ou BP Energol HLP-HM 22
Huile de transmission	SAE90 (pour modèles avec transmission)
Réservoir d'huile	Système fermé ; niveau à contrôler régulièrement
Montage	Attelage 3 points au tracteur ou roues pour version autonome
Mise en service	Purger l'air du circuit hydraulique, vérifier le sens de rotation, graisser le coin
Fonctions principales	Fendage de bûches, levage de grumes (option), rétractation manuelle du coin
Entretien régulier	Vidange d'huile hydraulique 1x/an ; vidange d'huile de transmission après 25h puis 250h ; affûtage du coin
Sécurité	Interrupteur de sécurité sur le manchon PTO, capot de protection, crochet de sécurité, arrêt d'urgence
Pièces détachées et réparabilité	Pièces d'origine Zipper recommandées ; garantie 2 ans non commercial, 1 an commercial
Conditions d'utilisation	Température +5°C à +40°C, humidité max 50%, altitude jusqu'à 1000 m
Usage conforme	Fendre du bois dans le sens du fil, par une seule personne

FOIRE AUX QUESTIONS - ZIHS22EZ Zipper

Comment démarrer le fendeur de bois ?

Assurez-vous que l'interrupteur est sur MARCHE et que le manchon amovible (si applicable) est correctement raccordé. Pour les modèles avec moteur électrique, vérifiez le sens de rotation. Pour les modèles PTO, suivez les instructions de couplage de l'arbre de transmission.

Pourquoi le moteur ne démarre-t-il pas ?

Causes possibles : interrupteur sur ARRÊT, manchon amovible non raccordé, ou problème de connexion électrique. Vérifiez le câblage et les fusibles. Si le moteur tourne mais que le fendeur ne fonctionne pas, contrôlez le niveau d'huile hydraulique.

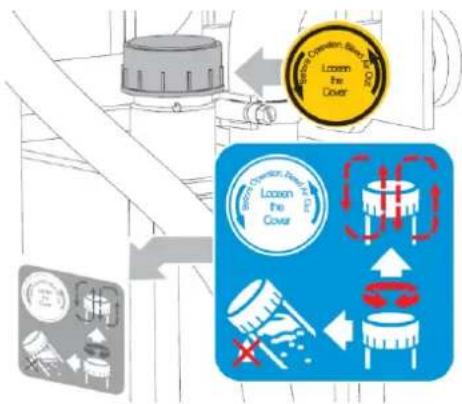

Comment purger l'air du système hydraulique ?

Dévissez le couvercle du réservoir d'huile de quelques tours pour permettre à l'air de s'échapper. Le débit d'air doit être visible en fonctionnement. Refermez le couvercle avant tout transport pour éviter les fuites d'huile.

Quelle huile hydraulique utiliser et quand la changer ?

Utilisez des huiles comme Shell Tellus 22 ou équivalent. Vidangez complètement l'huile une fois par an. Vérifiez le niveau régulièrement avec une jauge. Ne mélangez pas différents types d'huile.

Comment entretenir l'arbre de transmission (PTO) ?

Lubrifiez l'arbre conformément au manuel fourni avec l'arbre. Vérifiez les chaînes de sécurité et les goupilles à ressort. Maintenez les extrémités parallèles pour réduire l'angle de transmission. Débranchez toujours l'arbre avant maintenance.

Que faire si une bûche se coince ?

Coupez immédiatement le moteur. Utilisez un marteau pour libérer la pièce en appliquant des courses inverses. Ne retirez jamais le bois coincé à mains nues. Vérifiez que le coin n'est pas émoussé.

Comment transporter le fendeur de bois ?

Pour la version tractée, fixez solidement l'attelage 3 points et les chaînes de sécurité. Pour la version à roues, inclinez la machine par la poignée de transport après avoir fermé le couvercle du réservoir. Ne transportez jamais avec la PTO en marche.

Où trouver des pièces de rechange ?

Contactez votre revendeur Zipper. Utilisez uniquement des pièces d'origine pour préserver la garantie. Indiquez le type de machine, le numéro de pièce et joignez une copie du plan des pièces détachées.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes de protection, des gants et des chaussures de sécurité. Ne fendez pas de bois trempé ou contenant des clous. Gardez une distance de sécurité pour les enfants. Débranchez la machine avant tout entretien.

Comment affûter le coin à fendre ?

Utilisez une lime fine pour éliminer les bavures ou entailles. Appliquez une fine couche de graisse après affûtage pour prolonger la durée de vie. Le coin est traité thermiquement, évitez une meule abrasive.

MODE D'EMPLOI ZIHS22EZ Zipper

29.1 Consignes de sécurité....66

29.2 Risques résiduels 67

30 MONTAGE 68

30.1 ZI-HS16E 68

30.2 ZI-HS22EZ et ZI-HS30(E)Z 70

30.2.1 Montage de l'arbre de transmission 74

30.2.2 Couplage de l'arbre de transmission 75

31 TRANSPORT 75

31.1 ZI-HS16E 75

31.2 ZI-HS22EZ et ZI-HS30(E)Z 76

32 FONCTIONNEMENT 77

32.1 Activités préparatoires 77

32.1.1 Graisser le coin à refendre.... 77
32.1.2 Purger l'air du système hydraulique.... 77

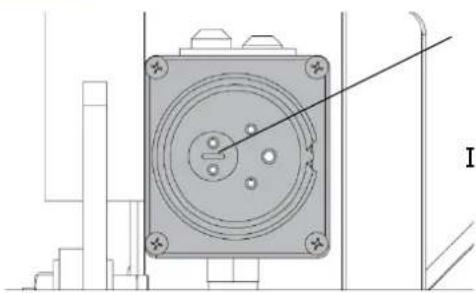

32.1.3 Vérifier le sens de rotation du moteur - uniquement pour les modèles ZI-HS16E, ZI-HS22EZ, ZI-HS30EZ 77

32.2 Utilisation....78

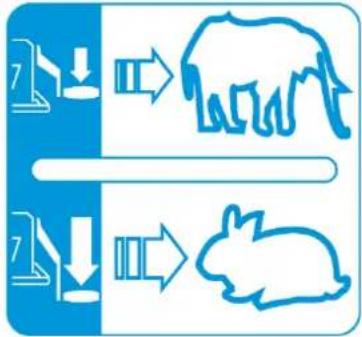

32.2.1 Levier de fendage.... 78

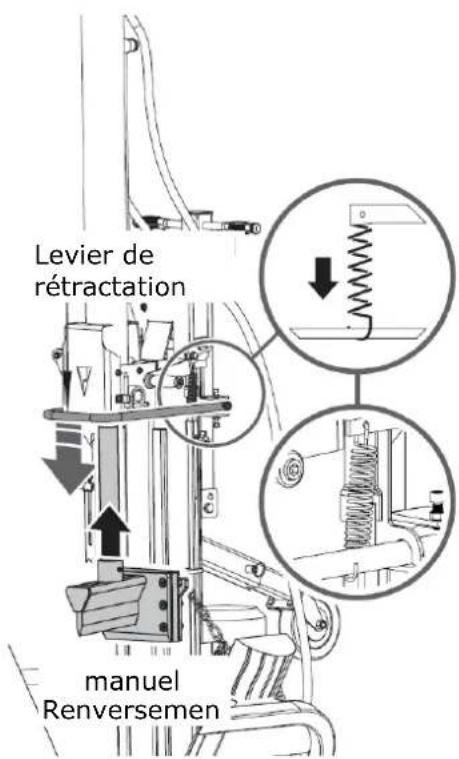

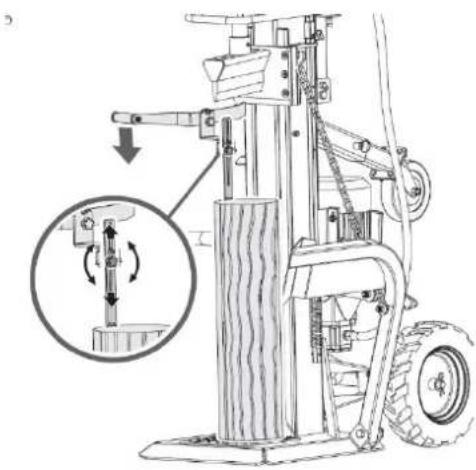

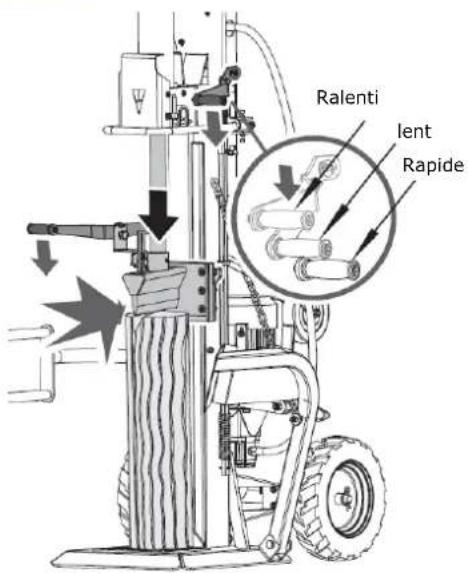

32.2.2 Processus de fendage 78
32.2.3 Retirer du bois coincé 79

33 MAINTENANCE 80

33.1 Plan de maintenance 80

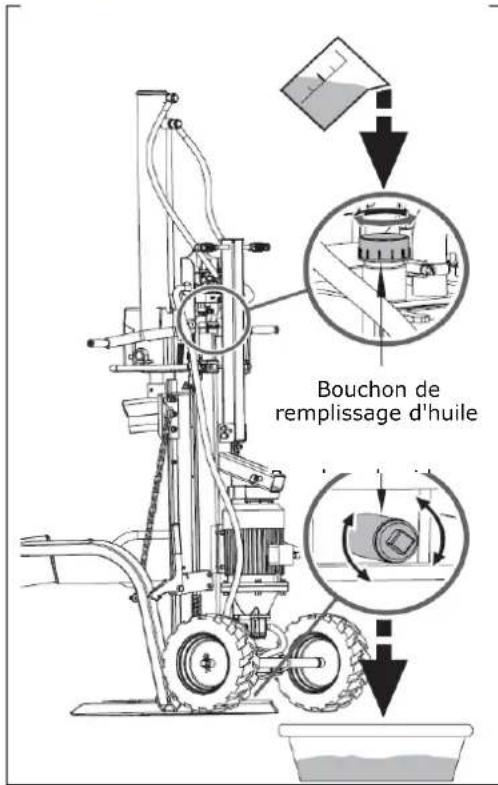

33.2 Vidange d'huile hydraulique 80
33.3 Éguiser le coin à refendre....81

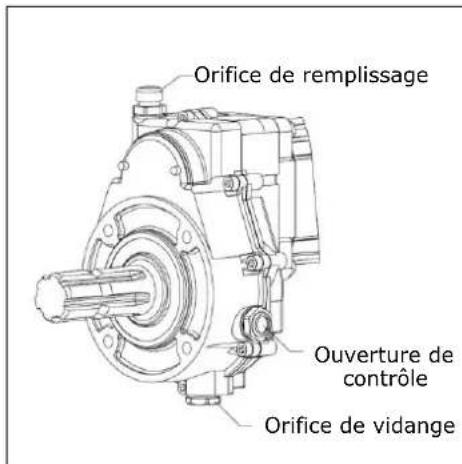

33.4 Lubrification de la transmission – uniquement pour les modèles ZI-HS22EZ et S30(E)Z....81

34 ÉLIMINATION 82

35 RESOLUTION DE PANNE 82

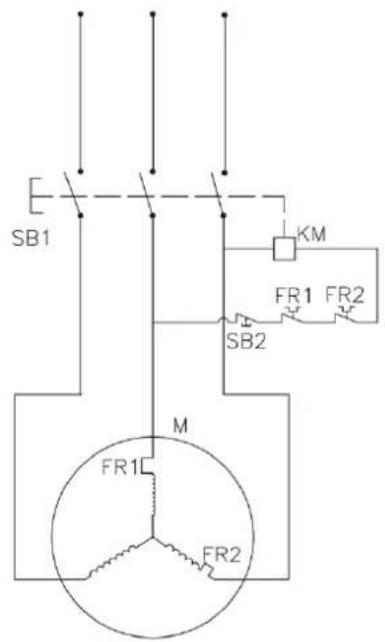

36 SCHALTPLAN / WIRING DIAGRAM / ESQUEMA ELÉCTRICO / SCHEMA ELECTRIQUE\* 83

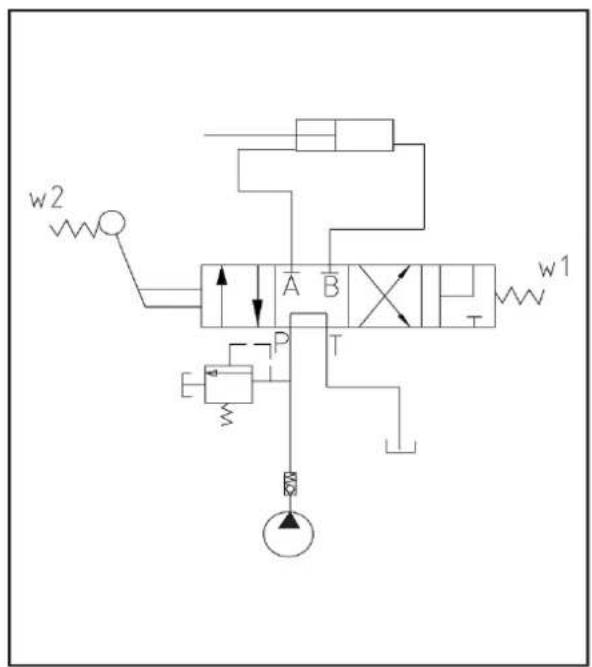

37 HYDRAULIKSCHEMA / HYDRAULIC SCHEME / SISTEMA HIDRÁULICO / SCHEMA HYDRAULIQUE 83

37.1 ZI-HS16E / ZI-HS30Z 83
37.2 ZI-HS22EZ / ZI-HS30EZ 83

38 ERSATZTEILE / SPARE PARTS /

38.1 Ersatzteilbestellung / Spare Parts Order / Pedido de piezas /Commande de pièces détachées 84
38.2 Explosionszeichnungen / Explosion Drawings....85

38.2.1 ZI-HS16E 85
38.2.2 ZI-HS22EZ / ZI-HS30(E)Z 88

39 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 91

FR CONFORMITÉ CE - Ce produit répond aux directives CE.

LIRE LE MANUEL D'UTILISATION ! Lire le manuel d'utilisation avec assiduité

FR en vous familiarisant bien avec les organes de commande pour utiliser et maintenir votre machine correctement et prévenir ainsi des blessures corporelles et des dégâts sur la machine.

FR Maintenez votre lieu de travail en ordre ! Le désordre est source d'accidents.

FR Il est interdit de retirer ou de manipuler les dispositifs de protection et de sécurité.

FR Éliminez l'huile usagée dans le respect de l'environnement !

FR Ne pas utiliser par temps de pluie !

FR Défense de fumer et flammes nues interdites !

FR Tension électrique dangereuse!

FR Danger ! Se ternir éloigner des pièces mobiles !

FR Ne pas retirer les branches coincées à la main!

FR Attention ! Expulsion de pièces !

FR Toujours débrancher l'appareil avant les travaux de maintenance, de réparation ou de nettoyage !

FR Eviter les blessures causées par le coin à refendre mobile.

FR Porter un équipement de protection individuelle!

Avec le moteur triphasé 400 Volts / 50 Hz, le fendeur de bois de chauffage doit être connecté à une alimentation secteur standard 400 V±10 % / 50 Hz±1 %Hz. L'alimentation électrique doit être équipée de dispositifs de protection contre la sous-tension, la surtension, la surintensité et d'un dispositif de protection contre les courants résiduels avec un courant résiduel nominal maximum de 0,03 A.

Le câble de raccordement au réseau et le câble de rallonge doivent posséder 5 conducteurs = 3P + N + PE (3/N/PE). Le raccordement au réseau doit être protégé par un fusible de 16 A maximum. Les câbles d'alimentation en caoutchouc doivent être conformes à la norme EN60245 et porter le symbole « H 07 RN ». Le marquage des câbles est exigé par la loi.

Anforderungen an den Zapfwellenbetrieb / requirements for PTO operation /Exigences relatives au fonctionnement de l'arbre de prise de force

540min-1; Schlepperleistung / PTO-power \~12kW

3.3 Komponenten / Components / Componentes / Composants

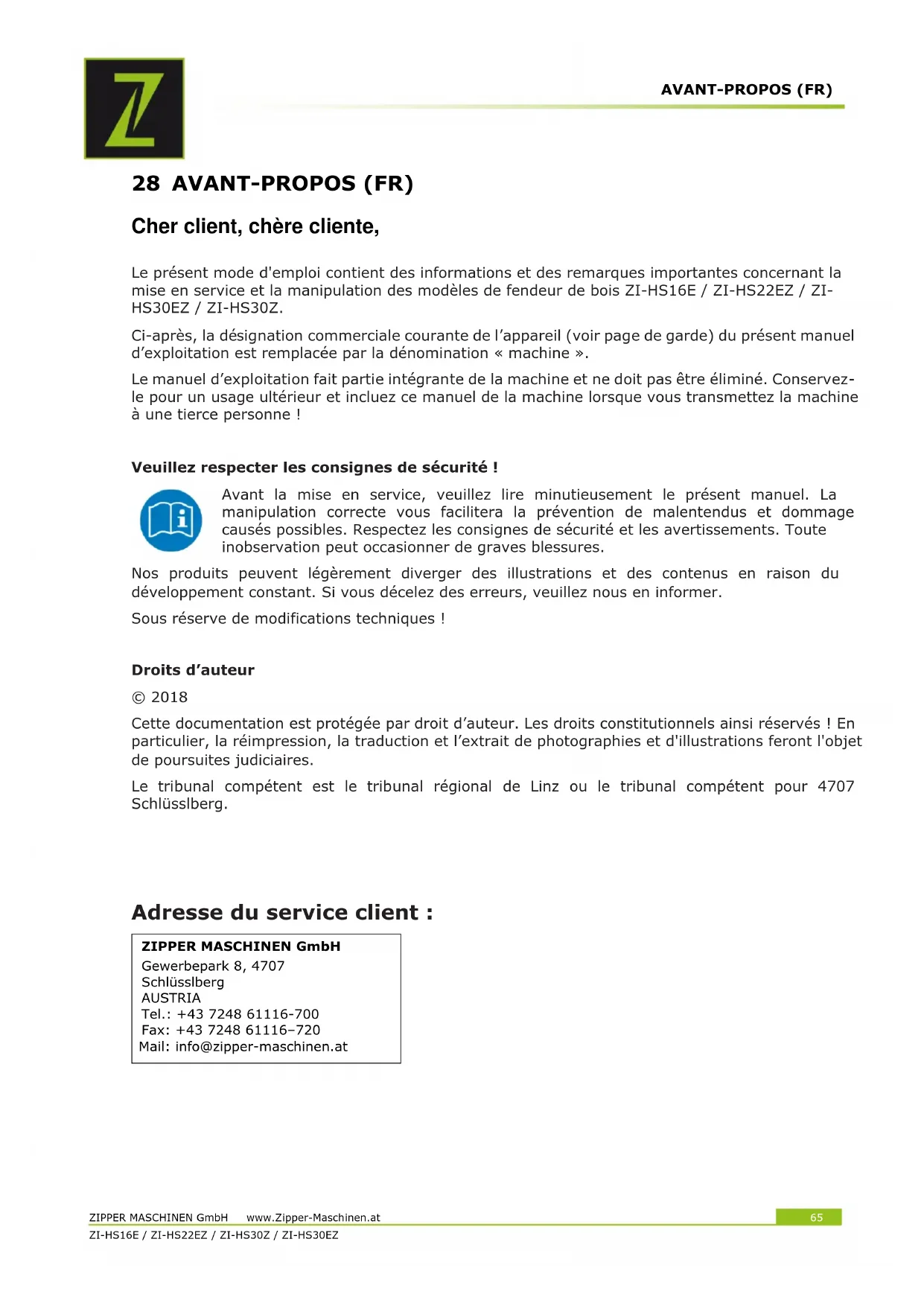

Le présent mode d'emploi contient des informations et des remarques importantes concernant la mise en service et la manipulation des modèles de fendeur de bois ZI-HS16E / ZI-HS22EZ / ZI-HS30EZ / ZI-HS30Z.

Ci-après, la désignation commerciale courante de l'appareil (voir page de garde) du présent manuel d'exploitation est remplacée par la dénomination « machine ».

Le manuel d'exploitation fait partie intégrante de la machine et ne doit pas être éliminé. Conservez-le pour un usage ultérieur et incluez ce manuel de la machine lorsque vous transmettez la machine à une tierce personne !

Veuillez respecter les consignes de sécurité !

Avant la mise en service, veuillez lire minutieusement le présent manuel. La manipulation correcte vous facilitera la prévention de malentendus et dommage causés possibles. Respectez les consignes de sécurité et les avertissements. Toute inobservation peut occasionner de graves blessures.

Nos produits peuvent légèrement diverger des illustrations et des contenus en raison du développement constant. Si vous décelez des erreurs, veuillez nous en informer.

Sous réserve de modifications techniques !

Droits d'auteur

© 2018

Cette documentation est protégée par droit d'auteur. Les droits constitutionnels ainsi réservés ! En particulier, la réimpression, la traduction et l'extrait de photographies et d'illustrations feront l'objet de poursuites judiciaires.

Le tribunal compétent est le tribunal régional de Linz ou le tribunal compétent pour 4707 Schlüsslberg.

Adresse du service client :

N'utiliserla machine qu'en parfait état technique et conformément à son utilisation conforme, à la sécurité et à la sensibilisation aux dangers ! Faire éliminer immédiatement tous défauts qui pourraient nuire à la sécurité !

La machine est exclusivement destinée aux tâches suivantes :

Pour fendre le bois dans le sens du fil, avec des dimensions dans les limites spécifiées dans la section « Caractéristiques techniques ».

Le processus de fendage de la machine est destiné à être utilisé par une seule personne.

La société ZIPPER-MASCHINEN décline toute responsabilité ou garantie pour toute utilisation divergente ou sortant de son contexte et pour les dommages matériels ou corporels qui en résultent.

Conditions d'utilisation :

La machine est conçue pour être utilisée dans les conditions suivantes :

Humidité relative:	max. 50 %
Température	+5 °C à +40 °C
hauteur au-dessus du niveau de la mer	jusqu'à 1 000 m

L'utilisation non-conforme ou le non-respect des explications et instructions données dans ce manuel entraîne l'expiration de toutes les demandes de garantie et d'indemnisation à l'encontre de Zipper GmbH.

Utilisation non autorisée :

• Exploitation de la machine sans aptitude physique et mentale adéquate
• Utilisation de la machine en l'absence de connaissance du mode d'emploi
• Changements dans la conception de la machine
• L'exploitation de la machine dans des conditions à risques explosifs
• L'exploitation de la machine en-dehors de la plage de puissance prescrite
• Retrait des marquages de sécurité apposés sur la machine
• Modification, contournement ou désactivation des dispositifs de sécurité de la machine

29.1 Consignes de sécurité

Les panneaux d'avertissement et/ou autocollants d'avertissement illisibles ou retirés sur la machine doivent être remplacés immédiatement !

Des lois et règlements locaux peuvent déterminer l'âge minimum de l'opérateur et limiter l'utilisation de cette machine !

Afin d'éviter les dysfonctionnements, les dommages et les effets néfastes pour la santé, les mesures supplémentaires suivantes doivent être observées IMPÉRATIVEMENT pour un travail en toute sécurité :

• Ne pas fendre le bois trempé.
• Fendre le bois uniquement dans le sens du fil !
• Ne pas fendre de bois contenant des corps étrangers tels que des clous, des câbles, etc.
• Utiliser la machine uniquement dans des locaux bien aérés ou à l'extérieur.
• Ne jamais utiliser la machine à l'extérieur sous la pluie.
• Choisir une surface plane, antidérapante et exempte de vibrations pour le lieu de montage.
• Assurer des conditions d'éclairage adéquates sur le lieu de travail.
• Veiller à ce que la zone de travail soit libre de tout obstacle (par ex. morceaux de bois, restes de bois, etc.).
• Avant chaque utilisation, contrôler l'état parfait de la machine (serrage des flexibles et des vis, fonctionnement des dispositifs d'arrêt, etc.)

• Ne jamais laisser la machine en marche sans surveillance.

• La machine ne doit être utilisée, entretenue ou réparée que par des personnes qui la connaissent et qui ont été informées des risques inhérents au cours des travaux.

• Bien qu'il soit possible que plusieurs opérateurs puissent travailler sur la machine (par exemple pour le chargement et le déchargement), une seule personne à la fois doit effectuer le processus de fendage.
• En tant qu'utilisateur de la machine, veiller à ce que des personnes non autorisées se trouvent à une distance de sécurité suffisante de la machine et, en particulier, à ce que les enfants restent à l'écart de celle-ci.
• Porter des vêtements de travail appropriés (lunettes de protection, gants de travail, chaussures de sécurité et vêtements de protection serrés, jamais de vêtements amples, cravates, bijoux, etc.
• Garder les mains loin des crevasses et des fissures qui s'ouvrent dans le la bûche.
• Ne pas insérer la main dans la zone de fendage.
• Ne pas travailler sur la machine si vous êtes fatigué, déconcentré ou sous l'influence de médicaments, d'alcool ou de drogues !
• Tenir l'appareil à l'écart de sources d'inflammation potentielles telles que, par exemple, les voyants de contrôle et/ou les flammes nues (risque d'incendie et d'explosion).
• Ne pas fumer à proximité immédiate de la machine.
• Avant d'allumer la machine, vérifier que l'interrupteur marche/arrêt est en position « Arrêt ».
• Veiller à ce que l'appareil soit mis à la terre si nécessaire.
• Utiliser uniquement des rallonges appropriées.
• Avant de procéder à des travaux de nettoyage, de maintenance ou de réparation, toujours débrancher l'appareil de la source d'alimentation ou d'entraînement et le protéger contre toute remise sous tension involontaire.
• Utiliser un outil intact uniquement.

29.2 Risques résiduels

Malgré leur utilisation prévue, certains risques résiduels subsistent. En raison de la conception et de la construction de la machine, des situations dangereuses peuvent se produire, identifiées comme suit dans le présent mode d'emploi :

DANGER

Une consigne de sécurité de ce type indique une situation dangereuse imminente qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

AVERTISSEMENT

Ce type de consigne de sécurité indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves ou même la mort.

ATTENTION

Une consigne de sécurité de ce type indique une situation potentiellement dangereuse qui peut entraîner des blessures légères ou modérées si elle ne sont pas évitées.

AVIS

Une note de sécurité de ce type indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

Indépendamment de toutes les consignes de sécurité, leur bon sens et leur adéquation technique/formation correspondante sont et restent le facteur de sécurité le plus important pour un fonctionnement sans erreur de la machine. La sécurité au travail dépend de vous !

30 MONTAGE

30.1 ZI-HS16E

-	A. Fixer l'axe de roue : Fixer l'axe de roue au fendeur à l'aide de boulons étriers et d'écrous de blocage.
	B. Monter les roues : Glisser une rondelle sur l'axe, puis une roue, suivie d'une autre rondelle. Fixer la roue avec une goupille fendue. Répéter la procédure de l'autre côté.

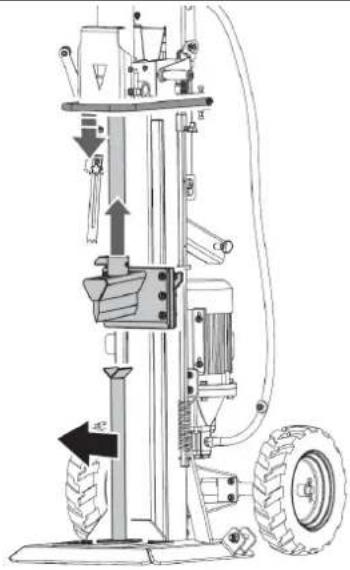

	C. Relever le cylindre : Tenir le support contre le coin et abaisser les deux poignées de commande pour relever le cylindre (1). Insérer les goupilles en pour fixer le cylindre au fendeur de bois (2,3). Bloquer les goupilles en L dans les languettes à ressort (4).Retirer le support : Relâcher les deux leviers de commande pour rétracter le coin à refendre. Retirer le support.

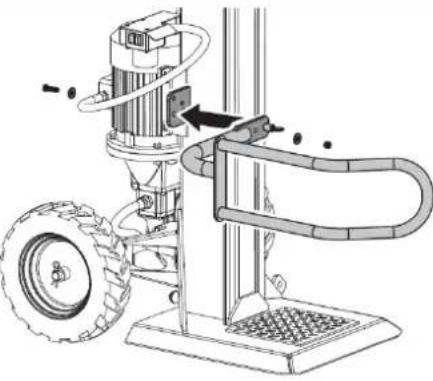

M10 × 40 × 1 D	D. Fixer le bras de protection : Aligner le trou et la goupille de verrouillage du bras de protection avec le support. Fixer le bras de protection avec un boulon hexagonal M10x40, deux rondelles et un écrou du sachet de petites pièces fourni.
M10 × 35 × 2 E	E. Monter le crochet de sécurité : Placer le crochet de verrouillage sur le cadre et le fixer à l'aide de deux boulons et écrous hexagonaux M10x35.

1 2 3 M16 x 100 x 1 F

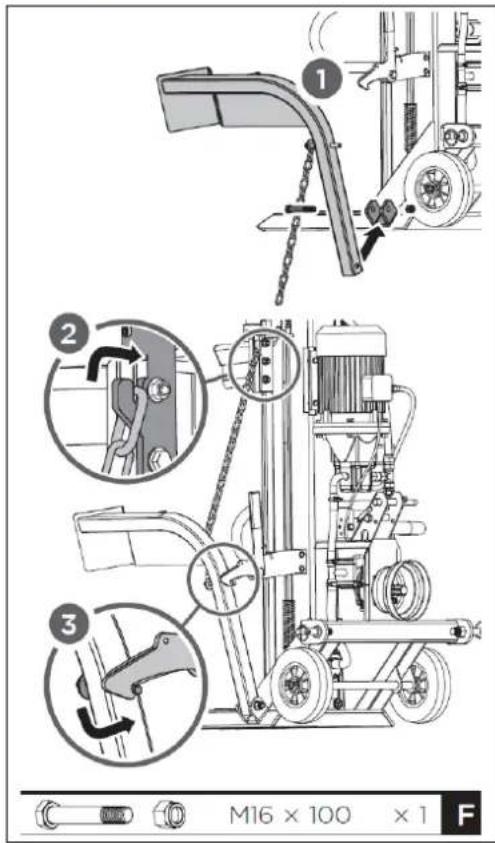

F. Fixer le dispositif pour soulever des grumes : Positionner le dispositif pour soulever des grumes à l'intérieur du support et aligner les trous avec les trous du support. Fixer le dispositif pour souleve des grumes avec une vis à tête hexagonale M16x100 et un écrou (1). Accrocher la chaîne d'levage dans la glissière en coin et dans le crochet de sécurité (2,3).

30.2 ZI-HS22EZ et ZI-HS30(E)Z

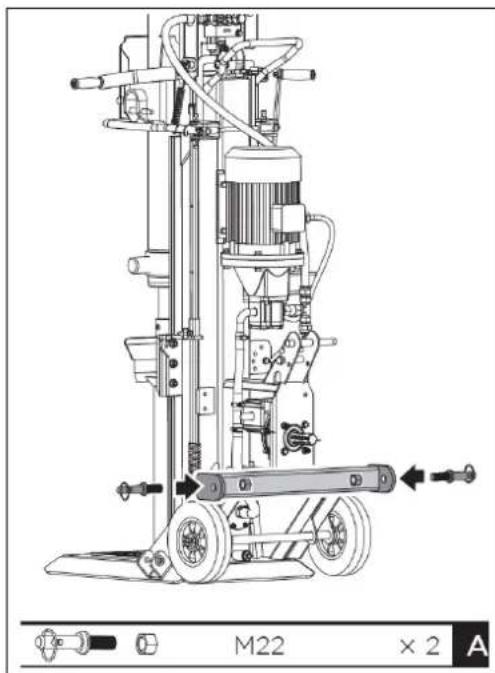

A. Fixer les chevilles de réception : Fixez les chevilles de réception au dispositif d'accrochage.

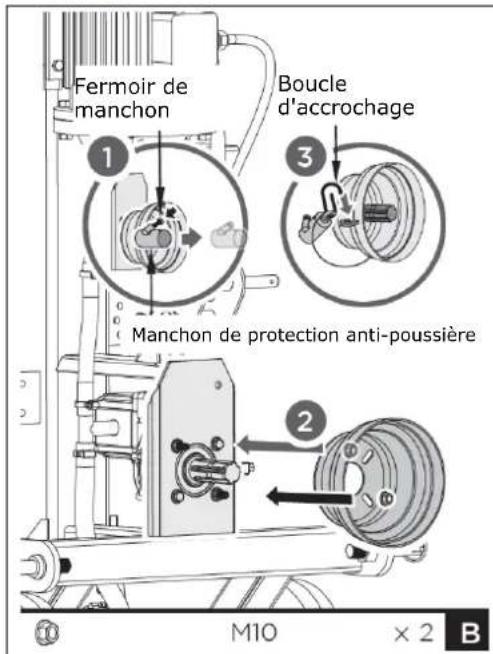

Fermoir de manchon Boucle d'accrochage 1 3 Manchon de protection anti-poussière 2 M10 × 2 B

B. Monter le couvercle d'arbre de prise de force : Montez le couvercle d'arbre de prise de force

AVIS

Le moteur ne démarre pas si le couvercle d'arbre de prise de force n'est pas monté (interrupteur de sécurité)

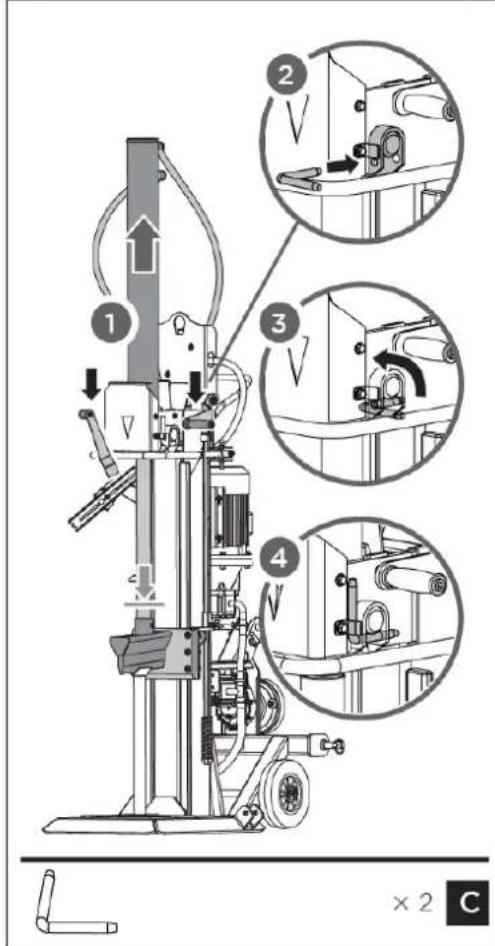

C. Relever le cylindre : Tenir le support contre le coin et abaisser les deux poignées de commande pour relever le cylindre (1). Insérer les goupilles en pour fixer le cylindre au fendeur de bois (2,3). Fixer les goupilles en L dans les tenons à ressort (4).

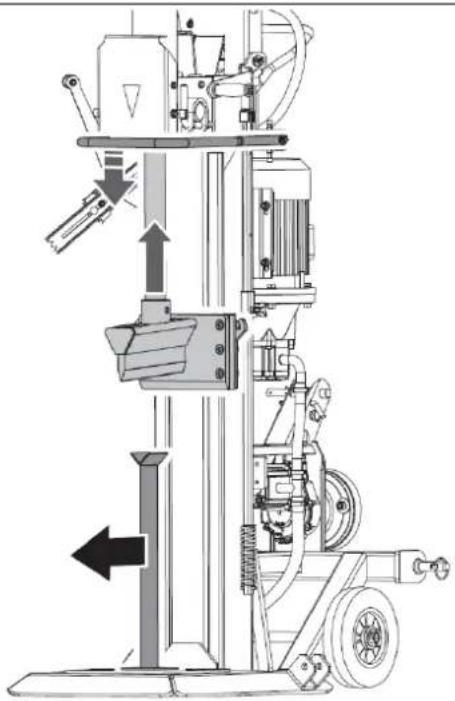

	Retirer le support : Relâcher les deux leviers de commande pour rétracter le coin à refendre. Retirer le support.

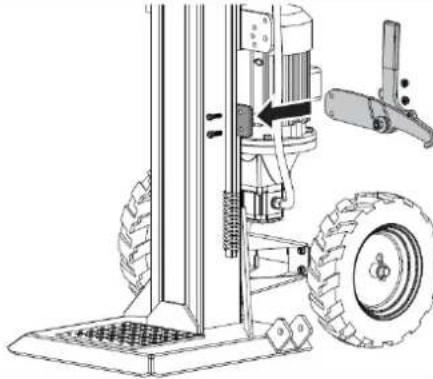

	D. Fixer le bras de protection : Aligner le trou et la goupille de verrouillage du bras de protection avec le support. Fixer le bras de protection avec un boulon hexagonal M10x40, deux rondelles et un écrou du sachet de petites pièces fourni.

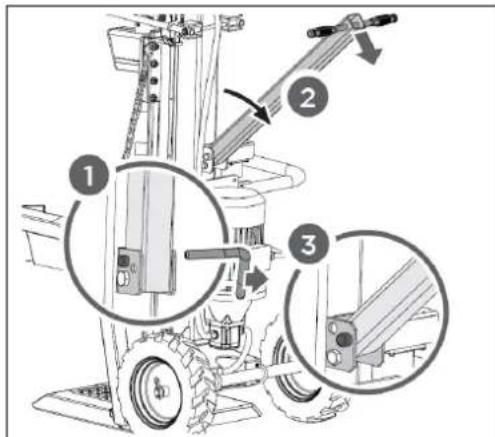

	E. Monter le crochet de sécurité : Placer le crochet de verrouillage sur le cadre et le fixer à l'aide de deux boulons et écrous hexagonaux M10x35.

1 2 3 M16 × 100 × 1 F

F. Fixer le dispositif pour soulever des grumes : Positionner le dispositif pour soulever des grumes à l'intérieur du support et aligner les trous avec les trous du support. Fixer le dispositif pour souleve des grumes avec une vis à tête hexagonale M16x100 et un écrou (1). Accrocher la chaîne d'levage dans la glissière en coin et dans le crochet de sécurité (2,3).

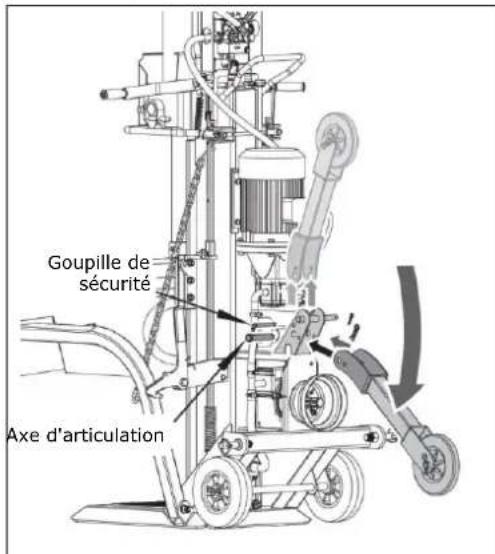

Goupille de sécurité Axe d'articulation

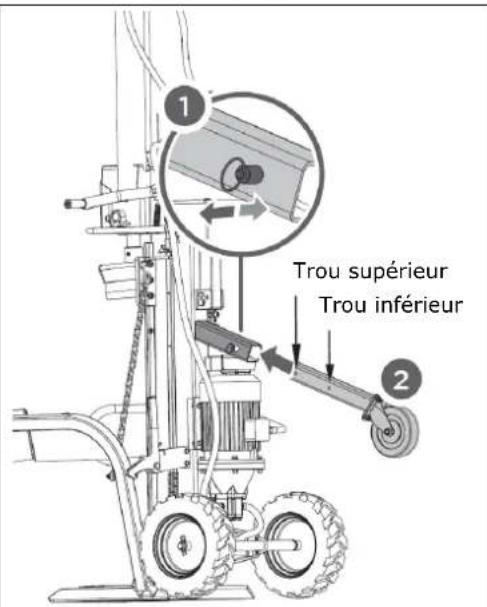

G. Monter la roue de support : Fixer la roue de support avec la goupille de sécurité et l'axe d'articulation - voir l'illustration à gauche

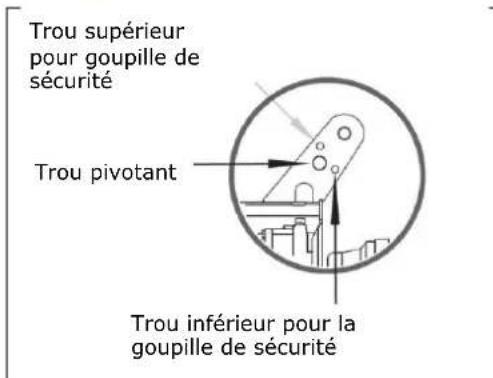

Trou supérieur pour goupille de sécurité Trou pivotant Trou inférieur pour la goupille de sécurité

H. Pour le travail, insérer la goupille de sécurité dans le trou supérieur. (Pour le transport, insérer la goupille de sécurité dans le trou inférieur.)

30.2.1 Montage de l'arbre de transmission

Le fendeur de bois peut être entraînée par un arbre de transmission qui transmet le couple du tracteur en fonctionnement normal. (Attention : La l'arbre de transmission n'est pas compris dans la livraison du fendeur de bois !). L'extrémité de la prise de force du mécanisme a un diamètre de 34,8 mm (1 3/8") et un raccordement sur 6 côtés (arbre de prise de force standard de catégorie 1).

AVIS

L'arbre de transmission est une source potentielle de danger. Lire attentivement le mode d'emploi fourni avec l'arbre de transmission et respecter scrupuleusement les consignes de sécurité.

Manchon amovible Boucle d'accrochage 1 2 Manchon de protection anti-poussière 3

1. Pousser le tracteur vers l'arrière en direction du fendeur de bois. Placer les bras d'attelage inférieurs assez près des axes du fendeur de bois. Tirer le frein à main du tracteur et couper le moteur.
2. Bloquer le tracteur en intercalant une cale (ou tout autre objet approprié) sur les deux côtés respectifs des roues arrière pour l'empêcher de partir en roulant.
3. Retirer le manchon en plastique autobloquant du fendeur de bois et le suspendre à la protection de l'arbre de prise de force.

4. Glisser les bras d'attelage inférieurs sur les goupilles de raccordement du fendeur de bois et les bloquer avec des goupilles de sécurité.

5. Positionner le bras supérieur dans l'étrier de montage et l'orienter dans les trous de fixation. Insérer la goupille d'accouplement pour bloquer le bras supérieur.

6. Pousser l'arbre de transmission sur l'extrémité de l'arbre de prise de force sur le mécanisme et le tracteur.
7. Appuyer les goupilles à ressort situées aux deux extrémités de l'arbre de transmission vers l'intérieur.
8. Pousser l'arbre de transmission plus loin sur les extrémités de l'arbre de prise de force jusqu'à ce que les goupilles à ressort sautent et s'engagent dans les crans des extrémités de l'arbre de prise de force.
9. Fixer les chaînes de sécurité de l'arbre de prise de force sur les parties fixes du fendeur de bois et du tracteur pour empêcher le dispositif de protection de tourner.

ATTENTION : Maintenir l'extrémité de l'arbre de transmission sur le fendeur de bois (1) et l'extrémité de l'arbre de prise de force sur le tracteur (2) parallèles - vu du dessus et des côtés des arbres. L'angle de l'arbre de transmission (α) doit être aussi petit que possible.

30.2.2 Couplage de l'arbre de transmission

AVIS

Le manchon amovible autobloquant est équipé d'un dispositif de contact moteur. En cas de retrait du Manchon amovible, le moteur ne peut pas démarrer.

Pour désaccoupler l'arbre de transmission, procéder comme suit :

1. Avant de couper l'arbre de prise de force, réduire les gaz au point mort, serrer le frein de stationnement et arrêter le moteur.
2. Retirer les goupilles de blocage des bras inférieurs et les enlever des goupilles de raccordement du fendeur de bois.
3. Retirer la goupille d'accouplement du bras supérieur et la détacher du support.
4. Desserrer la chaîne de sécurité et les goupilles à ressort aux deux extrémités de l'arbre de transmission. Séparer l'arbre de transmission des extrémités de l'arbre de prise de force.
5. Monter le manchon de protection autobloquant.

31 TRANSPORT

31.1 ZI-HS16E

Pour faciliter le transport, le fendeur de bois a deux roues, une roue de support et une poignée de transport.

AVERTISSEMENT

• Lors de l'utilisation d'une grue pour le levage, fixer le crochet de grue uniquement au point de levage prévu (a) - voir l'illustration de gauche.
• Ne jamais accrocher le crochet de grue dans la poignée de transport (b) !
• Avant de déplacer le fendeur de bois, s'assurer que le couvercle du réservoir d'huile est bien fermé !
• Pour déplacer le fendeur de bois, saisir la poignée (b) et l'incliner doucement vers l'arrière !

Trou supérieur Trou inférieur

A. Amener la roue d'appui en position de transport : Pour monter la roue de support, retirer le boulon à ressort et pousser le tube carré avec la roue de support dans le support (1). Sélectionner ensuite le trou approprié et fixer le tube carré dans la position souhaitée à l'aide du boulon à ressort (2).

B. Déplier la poignée de transport : La poignée de transport est normalement fixée en position verticale. Pour transporter le fendeur de bois, la poignée de transport doit être déplié comme indiqué sur l'illustration à gauche. Pour déplier, desserrer la goupille d'arrêt (1), déplier la poignée de transport (2) et la fixer en position dépliée à l'aide de la goupille d'arrêt (3).

31.2 ZI-HS22EZ et ZI-HS30(E)Z

L'attelage 3 points au tracteur facilite le déplacement du fendeur de bois. Avant le transport, vérifier que le fendeur de bois est correctement et solidement fixé au tracteur et que les chaînes de sécurité sont en place. Veiller à ce que le fendeur de bois soit suffisamment haut pour éviter les obstacles pendant le transport. Ne jamais transporter le fendeur de bois lorsque l'arbre de prise de force est en marche ! Dans les situations de conduite, par ex. dans les virages, aux intersections de stationnement et aux passages à niveau, tenir compte de la surlongueur causée par l'outil porté.

AVIS
!	a b	·Lors de l'utilisation d'une grue pour le levage, fixer le crochet de grue uniquement au point de levage prévu (a) - voir l'illustration de gauche. ·Ne jamais accrocher le crochet de grue dans la poignée de transport (b)! ·Avant de déplacer le fendeur de bois, s'assurer que le couvercle du réservoir d'huile est bien fermé! ·Pour déplacer le fendeur de bois, saisir la poignée de transport (b) et l'incliner avec précaution vers l'arrière !

Goupille de sécurité Axe d'articulation

A. Amener la roue d'appui en position de transport : Retirer la goupille de sécurité (Lock Pin) et tourner la roue de support en position de transport.

Trou supérieur pour goupille de sécurité Trou pivotant Trou inférieur pour la goupille de sécurité

Insérer la goupille de sécurité dans le trou inférieur et fixer le avec la goupille fendue – voir l'illustration à gauche !

32 FONCTIONNEMENT

32.1 Activités préparatoires

32.1.1 Graisser le coin à refendre

Appliquer une fine couche de graisse sur le coin à refendre de votre fendeur de bois avant de commencer le travail. Cela prolonge la durée de vie de votre outil.

32.1.2 Purger l'air du système hydraulique

AVIS
	Ne jamais oublier le verrouiller le bouchon du réservoir d'huile ! Dans le cas contraire, l'air de l'installation sera comprimé et relâché encore et encore, de sorte que les joints du circuit hydraulique seront détruits et que le fendeur de bûches ne pourra plus être utilisé.

Purger l'air du circuit hydraulique avant de mettre en marche le fendeur de bois.

Pour ce faire, dévisser le couvercle du réservoir d'huile hydraulique de quelques tours jusqu'à ce que l'air puisse entrer et sortir en douceur.

Le débit d'air dans le réservoir d'huile doit être visible pendant le fonctionnement.

Pour éviter l'écoulement d'huile, il faut refermer correcter le couvercle du réservoir d'huile avant chaque transport !

32.1.3 Vérifier le sens de rotation du moteur - uniquement pour les modèles ZI-HS16E, ZI-HS22EZ, ZI-HS30EZ

AVIS
	Ne jamais faire tourner le moteur dans le mauvais sens de rotation. Cela endommagera la pompe et annule la garantie.

Vérifier le sens de rotation du moteur. (inverseur de phase à l'intérieur de la fiche - voir illustration à gauche).

32.2 Utilisation

32.2.1 Levier de fendage

La force de fendage et la vitesse de fendage sont contrôlées par le levier de fendage. L'opération s'effectue simplement en soulevant ou en abaissant le levier de fendage.

Pour obtenir une force de fendage maximale à des vitesses plus basses, comme celles requises au début du processus de fendage, ou pour fendre des grumes particulièrement dures et fibreuses appuyer sur le levier de fendage jusqu'à mi-course.

Appuyer à fond sur le levier de fendage pour augmenter la vitesse de fendage tout en réduisant la force de fendage, par exemple pour arrêter le fendage ou pour fendre des grumes conventionnelles.

32.2.2 Processus de fendage

1. Placer la bûche verticalement sur la table d'appui de manière à ce qu'elle « repose » le plus plat possible. Utiliser le levier gauche pour abaisser la griffe de fixation de la grume contre la grume et la bloquer. (La griffe de fixation allongée peut être adaptée à des grumes de différentes hauteurs.)

Ralenti lent Rapide

1. Actionner le levier de pression gauche. En même temps, déplacer le coin de refendage vers le bas en poussant à moitié le levier de fendage droit pour fendre la grume lentement d'abord. Ensuite, appuyer à fond jusqu'à l'extrémité, jusqu'à ce que la grume soit entièrement fendue.

Levier de rétractation manuel Renversemen

1. Remettre le coin à refendre dans sa position initiale : Actionner le levier de rétractation à ressort pour ramener le coin au-dessus de la hauteur du bois à fendre.

32.2.3 Retirer du bois coincé

Ne jamais essayer soi-même ou avec l'aide d'une personne de retirer du bois coincé à mains nues. En cas de bois coincé, couper le moteur. Ensuite, libérer la pièce de bois avec le marteau en applicant une course inverse (plusieurs courses inverses), le cas échéant.

33 MAINTENANCE

AVERTISSEMENT

Avant d'effectuer les travaux de maintenance, vérifiez que les pièces mobiles sont immobiles, que la machine est débranchée du réseau ou que l'arbre de transmission est désaccouplé.

33.1 Plan de maintenance

Action	Modèle
	ZI-HS16E	ZI-HS22EZ	ZI-HS30EZ	ZI-HS30Z
Contrôler le niveau d'huile	Après chaque vidange ou toutes les 8 bh*	Après chaque vidange ou toutes les 8 bh	Après chaque vidange ou toutes les 8 bh	Après chaque vidange ou toutes les 8 bh
Vidange d'huile hydraulique	1 x par an	1 x par an	1 x par an	1 x par an
Vidange d'huile de transmission		Après 25 heures de service, à la suite d'un semestre ou après 250 bh respectivement	Après 25 heures de service, à la suite d'un semestre ou après 250 bh respectivement	Après 25 heures de service, à la suite d'un semestre ou après 250 bh respectivement

*) bh = ... Heures de service

33.2 Vidange d'huile hydraulique

AVIS

Contrôler régulièrement le niveau d'huile. Vidanger complètement l'huile hydraulique une fois par an au minimum. Toujours éliminer correctement l'huile usagée et ne jamais la verser dans les déchets ménagers ou les eaux usées !

Le système hydraulique du fendeur de bois est un système fermé avec réservoir d'huile, pompe à huile et vanne de commande. L'huile doit être vidangée entièrement une fois par an.

Les huiles suivantes sont recommandées pour le système de transmission hydraulique du fendeur de bois :

• Shell Tellus 22
• Mobil DTE 11
  • Aral Vitam GF 22 ou
  • BP Energol HLP-HM 22

Max. Min. Niveau d'huile

En case de niveau d'huile insuffisant, la pompe à huile peut subir des dommages, un niveau excessif peut à l'inverse entraîner une surchauffe du système hydraulique. Pour cette raison, contrôler le niveau d'huile avec une jauge de mesure – voir l'illustration à gauche !

Bouchon de remplissage d'huile

Ne pas déverser les huiles usagées dans l'environnement. Le cas échéant, communiquer avec les autorités locales pour obtenir des renseignements sur les options d'élimination disponibles.

Vidanger l'huile hydraulique :

• Retirer le bouchon de vidange d'huile pour vidanger l'huile du système hydraulique.
• Utiliser un bac d'égouttement pour recueillir les huiles usagées et les particules.
• Inspecter l'huile à la recherche de copeaux métalliques. (La présence de copeaux métalliques dans l'huile indique une usure accrue.)
• Une fois l'huile complètement vidangée de la machine, remettre en place le bouchon de vidange.
• Faire l'appoint d'huile hydraulique neuve recommandée via l'orifice de remplissage d'huile.
• Presser le fendeur de bois plusieurs fois après la vidange d'huile sans fendre de bois.
  • Vérifier le niveau d'huile à l'aide d'une jauge.

33.3 Éguiser le coin à refendre

Le fendeur de bois est équipé d'un coin à refendre renforcé avec tranchant spécialement traité. Après une longue période d'utilisation et si nécessaire, affûter le coin avec une lime fine pour enlever les bavures ou les entailles.

33.4 Lubrification de la transmission – uniquement pour les modèles ZI-HS22EZ et ZI-HS30(E)Z

Orifice de remplissage Ouverture de contrôle Orifice de vidange

• La transmission des modèles HS22EZ et HS30(E)Z est remplie d'huile SAE90 en usine. Vidanger l'huile de transmission après les 25 premières heures de service et la remplacer par de l'huile neuve comme indiqué. Par la suite, une vidange d'huile est nécessaire toutes les 250 heures de service ou tous les six mois, selon l'événement qui survient en premier.
• Après chaque vidange d'huile, effectuer un contrôle de niveau pour s'assurer que la quantité correcte d'huile a été rechargée.
• Vérifier également le niveau d'huile toutes les huit heures de fonctionnement. Le niveau d'huile est correct lorsque le bord inférieur du trou de visée est presque couvert d'huile.

34 ÉLIMINATION

Respecter les réglementations nationales en matière d'élimination des déchets. Ne pas jeter la machine, les composants de la machine ou l'équipement dans les déchets résiduels. Si nécessaire, contacter les autorités locales pour connaître les options d'élimination disponibles. En cas d'achat d'une machine neuve ou d'un appareil équivalent chez votre revendeur spécialisé, il est tenu, dans certains pays, de se débarrasser de votre ancienne machine de manière appropriée.

Ne pas déverser les huiles usagées dans l'environnement. Le cas échéant, communiquer avec les autorités locales pour obtenir des renseignements sur les options d'élimination disponibles.

35 RESOLUTION DE PANNE

PROBLEME	CAUSE POSSIBLE	SOLUTION POTENTIELLE
Le moteur ne démarre pas	Interrupteur est sur ETEINTLe manchon amovible n'est pas raccordé (voir sections 6.2.1 et 6.2.2)	Mettre l'interrupteur sur MARCHERaccorder le manchon amovible
Mauvais sens de rotation	Mauvais branchement	Inverser les pôles avec un tournevis (électricien) Inverser la polarité (électricien)
Le fendeur de bois ne fonctionne pas même si le moteur tourne	Vanne pas ouverte en raison de pièces de raccordement lâchesLevier de commande ou pièces de raccordement voilésNiveau d'huile hydraulique trop faible	Contrôler et serrer les piècesRéparer les pièces voilésContrôler et remplir d'huile
Le fendeur de bois vibre fortement ou fait un bruit inhabituel.	Niveau d'huile hydraulique trop faible	Contrôler et remplir d'huile

Toutes les réparations sur cette machine doivent être effectuées par un spécialiste pour ce produit !

36 SCHALTPLAN / WIRING DIAGRAM / ESQUEMA ELÉCTRICO / SCHEMA ELECTRIQUE\*

SB1 KM FR1 FR2 SB2 M FR1 FR2

*) Wiring diagram for models ZI-HS16E, ZI-HS22EZ & ZI-HS30EZ

37 HYDRAULIKSCHEMA / HYDRAULIC SCHEME / SISTEMA HIDRÁULICO / SCHEMA HYDRAULIQUE

37.1 ZI-HS16E / ZI-HS30Z

w2 A B w1 P T E L

37.2 ZI-HS22EZ / ZI-HS30EZ

38 ERSATZTEILE / SPARE PARTS / PIEZAS DE RECAMBIO / Pièces de rechange

38.1 Ersatzteilbestellung / Spare Parts Order / Pedido de piezas /Commande de pièces détachées

(FR) Les pièces de rechange ZIPPER sont conçues pour correspondre idéalement. La précision d'ajustage optimale des pièces réduisent les temps de pose et augmente la durée de vie.

AVIS

Le montage de pièces autres que les pièces de rechange d'origine entraîne la perte de la garantie !

Par conséquent, la règle est la suivante : Utiliser uniquement des pièces de rechange d'origine pour le remplacement des composants/pièces

Pour commander des pièces de rechange, veuillez utiliser le formulaire de service à la fin de ces instructions. Toujours indiquer le type de machine, le numéro de pièce de rechange et la désignation. Afin d'éviter tout malentendu, nous vous recommandons de joindre une copie du plan des pièces détachées à la commande de pièces détachées, sur laquelle les pièces détachées requises sont clairement indiquées.

Pour l'adresse de commande, voir Adresses du service à la clientèle dans l'avant-propos de la présente documentation.

ZIPPER Maschinen accorde une période de garantie de 2 ans pour les composants mécaniques et électriques destinés à un usage non-commercial ; pour un usage commercial, la période de garantie est d'1 an, à compter de l'achat de l'utilisateur/acheteur final. Si des défauts surviennent dans ce délai, qui ne sont pas basés sur les détails d'exclusion mentionnés au point 3, la société Zipper réparerera ou remplacera l'appareil à sa propre discrétion.

2.) Message :

Afin de vérifier la validité de la demande de garantie, l'acheteur doit contacter son revendeur, qui signalera le défaut à la société Zipper par écrit. Si la demande de garantie est justifiée, la société Zipper récupère l'appareil chez le revendeur. Les retours sans accord préalable avec la société Zipper ne seront pas acceptés.

3.) Dispositions :

a) Les demandes de garantie ne seront acceptées que si l'appareil est accompagné d'une copie de la facture originale ou d'un reçu de caisse du partenaire commercial de la société Zipper. La garantie est annulée si l'appareil n'est pas rapporté complet avec tous les accessoires pour la collecte.
b) La garantie exclut les travaux gratuits de contrôle, de maintenance, d'inspection ou d'entretien sur l'équipement. Les défauts dus à une mauvaise utilisation par l'utilisateur final ou son revendeur ne seront pas non plus acceptés comme réclamation au titre de la garantie. Par ex. : Utilisation d'un mauvais carburant, dommages causés par le gel dans les réservoirs d'eau, carburant dans le réservoir de carburant de l'appareil pendant l'hiver.
c) Les défauts des pièces d'usure tels que : les balais de charbon, les sacs collecteurs, les couteaux, les rouleaux, les plaques de coupe, les dispositifs de coupe, les guidages, les accouplements, les joints d'étanchéité, les rotors, les lames de scie, les croix de fendage, les coins de fendage, les extensions de coins de fendage, les huiles hydrauliques, les filtres à huile, à air et à essence, les chaînes, les bougies, les mâchoires coulissantes, etc. sont exclus.
d) Sont exclus les dommages aux appareils causés par : Une utilisation incorrecte, un mauvais usage de l'appareil ; non conforme à son utilisation normale ; le non-respect des instructions d'utilisation et d'entretien ; la force majeure ; les réparations ou mes modifications techniques par des ateliers non autorisés ou par les clients eux-mêmes. En utilisant des pièces de rechange ou des accessoires non d'origine de la société Zipper.
e) Les frais engagés (frais de transport) et les dépenses en cas de réclamations injustifiées au titre de la garantie sont à la charge du client ou du revendeur après inspection par notre personnel spécialisé.
f) Appareils en dehors de la période de garantie : La réparation n'est effectuée qu'après paiement anticipé ou facture du revendeur selon le devis (frais de transport inclus) de la société Zipper.
g) Les droits de garantie ne sont accordés qu'au client d'un revendeur Zipper qui a acheté l'appareil directement chez Zipper. Ces droits ne sont pas transférables si l'appareil est vendu plusieurs fois.

4.) Demandes de dommages-intérêts et autres responsabilités :

La responsabilité de la société Zipper se limite dans tous les cas à la valeur marchande de l'appareil. Les droits à dommages-intérêts pour cause de mauvais fonctionnement, de défauts, ainsi que de dommages indirects ou de manque à gagner dus à un défaut pendant la période de garantie ne sont pas reconnus. La société Zipper insiste sur le droit légal de réparer un appareil.
