STM3400 - Table de mixage Vonyx - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Table de mixage 4 canaux, avec préamplis micro, égaliseur 3 bandes par canal, et effets intégrés.
Connectivité	Entrées XLR, jack 6,35 mm et RCA, sorties main mix et écoute.
Alimentation	Alimentation secteur 220V, avec adaptateur inclus.
Utilisation	Idéale pour les DJ, les musiciens et les événements en direct.
Maintenance	Nettoyer régulièrement les potentiomètres et les faders, vérifier les connexions.
Sécurité	Ne pas exposer à l'humidité, utiliser des câbles de qualité pour éviter les courts-circuits.
Informations générales	Poids léger, design compact, facile à transporter.

FOIRE AUX QUESTIONS - STM3400 Vonyx

Comment allumer la table de mixage Vonyx STM3400 ?

Pour allumer la table de mixage, branchez le câble d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Comment connecter des microphones à la Vonyx STM3400 ?

Utilisez les entrées XLR situées à l'avant de la table de mixage pour connecter vos microphones. Assurez-vous d'utiliser des câbles XLR appropriés.

Que faire si je n'entends aucun son ?

Vérifiez que la table de mixage est allumée, que le volume est suffisamment élevé et que les câbles sont correctement connectés. Assurez-vous également que les entrées ne sont pas en mode muet.

Comment régler les niveaux de son sur la Vonyx STM3400 ?

Utilisez les faders de volume pour chaque canal afin de régler les niveaux de son. Ajustez également les égaliseurs pour affiner le son selon vos préférences.

Puis-je utiliser des effets sur les entrées de la Vonyx STM3400 ?

Oui, la table de mixage Vonyx STM3400 dispose d'un processeur d'effets intégré. Utilisez les commandes d'effets pour appliquer des effets aux canaux souhaités.

Comment enregistrer le son avec la Vonyx STM3400 ?

Pour enregistrer le son, connectez une source d'enregistrement, comme un ordinateur ou un enregistreur, à la sortie principale de la table de mixage en utilisant un câble approprié.

Que faire si un canal ne fonctionne pas ?

Vérifiez que le câble est bien connecté et que le volume du canal est monté. Testez le microphone ou l'instrument sur un autre canal pour vérifier s'il fonctionne.

Comment réinitialiser la table de mixage Vonyx STM3400 ?

Pour réinitialiser la table de mixage, éteignez l'appareil, puis maintenez le bouton d'alimentation enfoncé pendant quelques secondes tout en le rallumant.

La Vonyx STM3400 est-elle compatible avec des logiciels de mixage ?

Oui, vous pouvez connecter la table de mixage à votre ordinateur via USB pour l'utiliser avec des logiciels de mixage, mais assurez-vous d'installer les pilotes nécessaires.

MODE D'EMPLOI STM3400 Vonyx

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable. Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.14 FRANÇAIS Nous vous remercions d’avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après. - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements.. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ne forcez pas les réglages. - L’appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d’un téléviseur ou ordinateur. - Si le produit comprend un accumulateur intégré plomb- acide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente. - Si l’accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l’ancien accumulateur dans un container de recyclage adapté. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de modification réservé sans notification préalable. N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.15 DEBALLAGE ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil doit être retourné, faites-le dans l’emballage d’origine. Si l’appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l’allumez pas immédiatement. De la condensation peut survenir. Laissez l’appareil éteint le temps qu’il atteigne la température ambiante. FACE AVANT

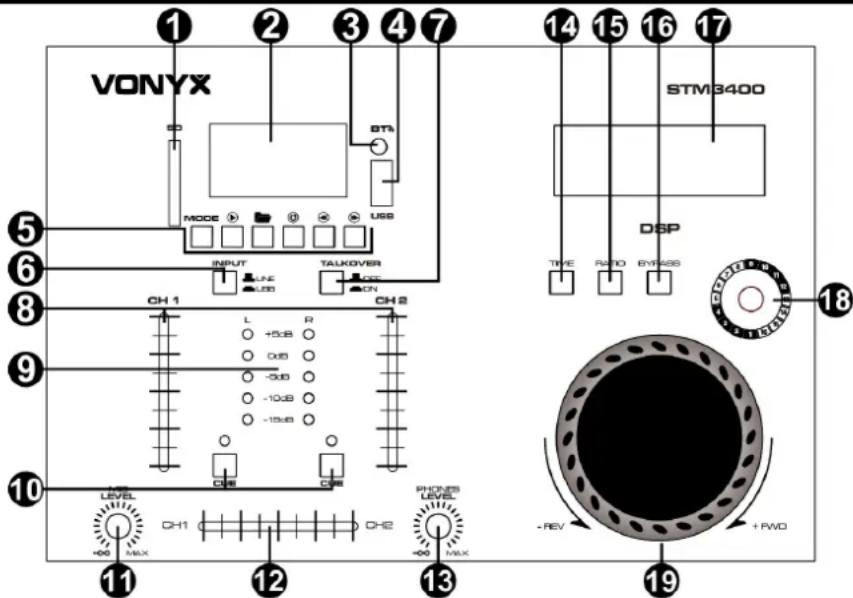

1. PORT SD CARD: Pour insérer une carte SD.

2. AFFICHAGE: L'écran affiche de multiples formes d'informations, par exemple le MODE actuel, le temps écoulé, etc.

3. LED BT: Lorsque le mode BT est activé, ce voyant s'allume.

4. PORT USB: Vous pouvez lire des fichiers multimédias à partir d'un périphérique USB en connectant le périphérique à cet emplacement.

5. GRAPPE DE TOUCHES:

TOUCHE MODE - Appuyez pour commuter les modes entre lecture clé SD, USB, MP3 et BT. PLAY / PAUSE - Appuyez sur la touche pour commuter entre PLAY et PAUSE. TOUCHE FOLDER - Appuyez sur la touche pour accéder à la sélection de dossier. MODE REPEAT - Appuyez une fois sur le bouton de répétition pour répéter continuellement TOUTES les pistes, appuyez une fois de plus sur le bouton de répétition pour répéter seulement la piste en cours. TOUCHE ANTÉRIEUR - Pour aller à la piste précédente. Appuyez sur la touche et maintenez-la enfoncée pour reculer dans les piste. TOUCHE SUIVANT - Pour aller à la piste suivante. Appuyez sur la touche et maintenez-la enfoncée pour avancer dans les pistes.

6. SÉLECTEUR D'ENTRÉE: Il y a 2 positions d'entrée différentes: line et USB.

7. MICROPHONE TALKOVER: Cette fonction vous permet d'abaisser le niveau du ou des canaux d'entrée lorsque vous

parlez à travers un microphone.

8. FADERS DES CANAUX 1 ET 2: Régler le volume des canaux 1 et 2.

9. VU-METER (OUTPUT): Affichage à LEDs du niveau de la sortie master droite et gauche.

10. CUE: Permet de surveiller la musique à l'aide d'un casque d'écoute pour le canal sélectionné.

11. CONTROLE DU NIVEAU DU MICROPHONE: Régler le volume du signal du microphone.

12. CROSSFADER: Permet d'effectuer un fondu enchaîné entre les canaux 1 et 2.

13. CONTRÔLE DU NIVEAU DU CASQUE D'ÉCOUTE: Réglez le volume du signal du casque d'écoute.

14. TIME: Lorsqu'elle est activée, vous pouvez utiliser la molette pour ajuster la valeur du paramètre X (temps) du générateur d'effets. 15. RATIO: Lorsqu'elle est activée, vous pouvez utiliser la molette pour régler la valeur du paramètre Y (ratio de mélange, résonance ou feedback) du générateur d'effets. 16. BYPASS: Appuyez sur pour choisir ou annuler les effets DJ. Lors du choix des effets, "DJ" s'affiche. Lorsque les effets sont annulés, "BYPASS" s'affiche. 17. AFFICHAGE DES EFFETS: L'écran affiche de multiples formes d'informations, par exemple l'effet actuel, le rapport, etc.

18. SÉLECTEUR D'EFFETS: Vous pouvez changer entre 16 effets DJ: Flanger, Flanger Verb, Phaser, Robot Flanger,

Pitch, Scratch, Analog Delay, Trans, PhaseWah, Filter, AutoWah, SmallHall, Thinplate, Plate, LPF Reverb, Gated Reverb.

19. JOG WHEEL: La roue de jauge a 2 fonctions:

En mode SCRATCH Sélectionnez l'effet DJ "SCRATCH" (n°6) avec le sélecteur d'effets pour activer le mode scratch. A présent, utilisez la roue de jogging pour produire des sons de rayures. En mode PARAMETER TOUCHE TIME (X paramètre) – Lorsque la fonction de temps est activée, vous pouvez utiliser la molette pour ajuster la valeur du paramètre X (temps) des générateurs d'effets. En mode RATIO (Y paramètre) – Lorsque la fonction de rapport est activée, vous pouvez utiliser la molette pour régler la valeur du paramètre Y (ratio de mélange, résonance ou feedback) des générateurs d'effets.16 FACE ARRIERE

1. ANTENNE BT: Prise pour brancher l'antenne BT fournie.

2. ALIMENTATION 12 V C.C.: Utilisez uniquement l'adaptateur secteur fourni pour alimenter l'appareil. Lorsque vous

débranchez ou débranchez l'adaptateur secteur, assurez-vous que l'appareil est hors tension. Connectez d'abord le cordon d'alimentation à l'appareil, avant de le brancher sur la prise de courant.

3. INTERRUPTEUR MARCHE/ARRÊT: Allume/éteint l'appareil.

4. SORTIE MASTER: Connecteurs RCA pour connecter l'appareil à un amplificateur.

5. ENTRÉES DES CANAUX 1 ET 2: Ces entrées LINE peuvent être utilisées pour connecter des lecteurs CD/MP3, etc.

6. ENTRÉE MICROPHONE: Prise d'entrée 6,3 mm (¼") pour le branchement d'un microphone.

7. PRISE CASQUE: Prise de sortie de 6,3 mm (¼") pour le branchement d'un casque d'écoute. Ceci permet la pré-écoute

1. Activez la fonction BT sur votre appareil (téléphone mobile, tablette...) qui doit lire la musique.

Reportez-vous aux instructions d'utilisation de l'appareil.

2. Entrer en mode "BT" pour activer la fonction BT.

3. Sélectionnez “Bluetooth” sur votre appareil BT et établissez la connexion.
