Produkttyp	DJ-Mischpult
Marke	Vonyx
Modell	STM3400
Stromversorgung	12 V DC über mitgelieferten Netzadapter
Stromverbrauch	5 W (geschätzt)
Abmessungen (B x T x H)	200 x 150 x 50 mm (geschätzt)
Gewicht	1,2 kg (geschätzt)
Audioeingänge	2 x RCA (Line), 1 x 6,3 mm (Mikrofon)
Audioausgänge	2 x RCA (Master), 1 x 6,3 mm (Kopfhörer)
Mediaplayer	USB, SD-Karte, Bluetooth
Unterstützte Audioformate	MP3 (über USB/SD/BT)
Anzahl Kanäle	2 Line-Kanäle + 1 Mikrofon
DJ-Effekte	16 integrierte Effekte (Flanger, Phaser, Echo usw.)
Funktionen	Crossfader, Talkover, Cue, Jog Wheel (Scratch), Kanal-Fader
Bluetooth-Reichweite	ca. 10 m ohne Hindernisse
Betriebstemperatur	5 °C bis 35 °C
Sicherheit	Sicherung 10-16 A, Erdung, Kurzschlussschutz
Reinigung	Nur trockenes Tuch, keine chemischen Reinigungsmittel
Mitgeliefertes Zubehör	12-V-Netzadapter, Bluetooth-Antenne
Wartung	Vor Reinigung Netzstecker ziehen, nicht Feuchtigkeit aussetzen
Reparierbarkeit	Reparaturen nur durch autorisierten Techniker, Originalteile erforderlich

Häufig gestellte Fragen - STM3400 Vonyx

Wie verbinde ich mein Telefon per Bluetooth mit dem Vonyx STM3400 DJ-Mischpult?

Schalten Sie das Mischpult ein, drücken Sie dann die MODE-Taste, bis der BT-Modus ausgewählt ist (die BT-LED leuchtet). Aktivieren Sie auf Ihrem Telefon Bluetooth und suchen Sie nach 'STM3400'. Wählen Sie es aus, um die Verbindung herzustellen. Die Reichweite beträgt ca. 10 Meter ohne Hindernisse.

Wie verwende ich den Scratch-Effekt mit dem Jog Wheel?

Drehen Sie den Effektregler auf Position 6 (SCRATCH). Verwenden Sie dann das Jog Wheel, um Kratzgeräusche zu erzeugen. Die Intensität können Sie durch schnelles oder langsames Drehen des Rades steuern.

Welchen Netzadapter verwende ich für das Vonyx STM3400?

Verwenden Sie ausschließlich den mitgelieferten Netzadapter (12 V DC). Schließen Sie zuerst das Kabel am Mischpult an, dann an die Netzsteckdose 220-240 V AC / 50 Hz. Verwenden Sie niemals einen Dimmer oder ein regelbares Netzteil.

Wie stelle ich die Lautstärke der Kanäle 1 und 2 ein?

Verwenden Sie die Fader an der Vorderseite (Punkte 11 und 12 in der Anleitung). Nach oben schieben erhöht die Lautstärke, nach unten verringert sie. Der Master-Ausgangspegel wird durch die LED-VU-Anzeige angezeigt.

Kann ich gleichzeitig ein Mikrofon und eine Gitarre anschließen?

Ja, das Mischpult verfügt über einen 6,3-mm-Mikrofoneingang (Punkt 6 auf der Rückseite) und zwei RCA-Line-Eingänge (Punkt 5) für CD/MP3-Player oder Gitarre. Die Mikrofonlautstärke wird mit dem entsprechenden Regler eingestellt (Punkt 15).

Wie verwende ich die Talkover-Funktion?

Drücken Sie die TALKOVER-Taste (Punkt 10). Der Pegel der Eingangskanäle (Musik) wird automatisch reduziert, wenn Sie ins Mikrofon sprechen. Lassen Sie die Taste los, um zur normalen Lautstärke zurückzukehren.

Was tun, wenn das Mischpult nicht einschaltet?

Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Netzschalter auf der Rückseite auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie führe ich einen Überblendung zwischen zwei Quellen durch?

Verwenden Sie den Crossfader (Punkt 16). Wenn Sie ihn nach links schieben, ist Kanal 1 aktiv; nach rechts Kanal 2. Die Mittelposition mischt beide Kanäle. Passen Sie die Fader jedes Kanals an, um die Pegel auszugleichen.

Wie reinige ich das Mischpult?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals chemische Reinigungsmittel, Aerosole oder Flüssigkeiten. Vermeiden Sie, dass Feuchtigkeit in die Öffnungen eindringt.

Kann ich das Mischpult im Freien verwenden?

Das Gerät ist nur für den Innenbereich bestimmt. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen aus. Die empfohlene Betriebstemperatur beträgt 5 °C bis 35 °C.

BEDIENUNGSANLEITUNG STM3400 Vonyx

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

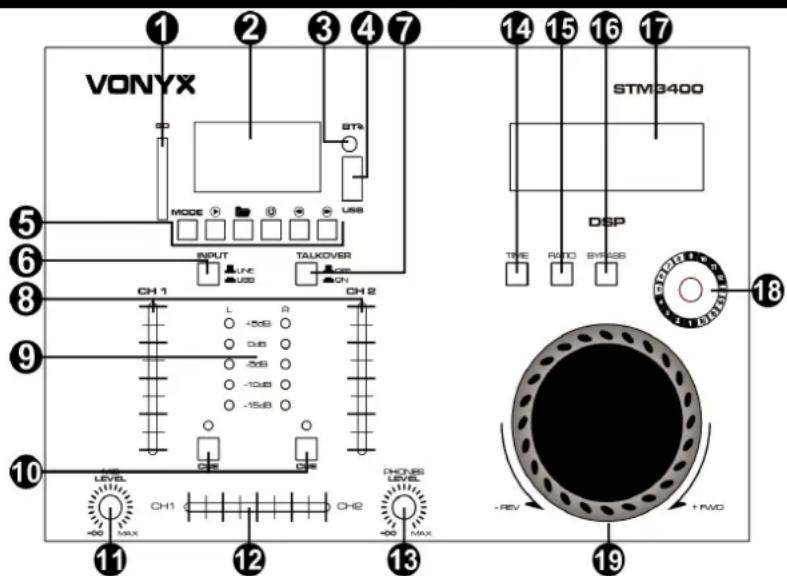

BEDIENFELD

1. SD KARTE EINGANG: Stecken Sie eine SD-Karte in diesen Steckplatz.
2. ANZEIGE: Auf dem Display werden verschiedene Arten von Informationen angezeigt, z.B. Modus, verstrichene Zeit, etc.
3. BT LED: Wenn der BT-Modus eingeschaltet ist, leuchtet diese Lampe auf.

4. USB ANSCHLUSS: Hier kann ein USB-Speichergerät angeschlossen werden.

5. TASTENGRUPPE:

MODUS TASTE - Drücken Sie diese Taste um zwischen den Modi SD, USB, MP3 und BT zu wechseln.
PLAY / PAUSE - Drücken Sie diese Taste um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.
FOLDER - Drücken Sie diese Taste um die Auswahl des Ordners einzugeben.
REPEAT MODUS - Drücken Sie die Repeat-Taste einmal, um alle Tracks kontinuierlich zu wiederholen. Drücken Sie die Repeat-Taste erneut, um nur den aktuellen Track zu wiederholen.
VÖRHERIGE - Drücken um zum vorherigen Track zu springen. Gedrückt halten um in Tracks rückwärts zu scannen.
NÄCHSTER - Drücken um zum nächsten Track zu springen. Gedrückt halten um in Tracks vorwärts zu scannen.

1. EINGABESCHALTER: Es gibt 2 verschiedene Eingabepositionen: LINE und USB.

2. MIKROFON TALKOVER: Mit dieser Funktion können Sie den Pegel der Eingangskanäle senken, wenn Sie durch ein angeschlossenes Mikrofon sprechen.

3. FADER KANAL 1 UND 2: Einstellen der Lautstärke der Kanäle 1 und 2.

4. VU-METER: Diese LEDs leuchten auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, um Schaden zu vermeiden.

5. CUE: Ermöglicht es Ihnen, die Musik des ausgewählten Kanals über Kopfhörer zu hören.

6. MIKROFON LAUTSTÄRKEREGLER: Einstellen der Mikrofonkanallautstärke.

7. CROSSFADER: Zum Überblenden der Kanäle 1 und 2 verwenden.

8. KOPFHÖRER-LAUTSTÄRKEREGLER: Einstellen der Signallautstärke der Kopfhörer.

9. TIME: Stellen Sie nun mit dem Jog Wheel den Wert des X-Parameters (Zeit) des Effektgenerators ein.

10. RATIO: Sie können nun mit dem Jog Wheel den Wert des Y-Parameters (Mischungsverhältnis, Resonanz oder Feedback) des Effektgenerators einstellen.

11. BYPASS: Drücken Sie diese Taste, um DJ-Effekte auszuwählen oder zu löschen. Bei der Auswahl von Effekten wird "DJ" angezeigt. Wenn Effekte gelöscht werden, wird "BYPASS" angezeigt.

12. EFFECT ANZEIGE: Auf dem Display werden verschiedene Arten von Informationen angezeigt, z.B. ausgewählter Effekt, Ratio, Bypass, etc.

13. EFFECTWAHLSCHALTER: Sie können aus 16 DJ-Effekten wählen: Flanger, Flanger Verb, Phaser, Robot Flanger, Pitch, Scratch, Analog Delay, Trans, PhaseWah, Filter, AutoWah, SmallHall, Thinplate, Plate, LPF Reverb, Gated Reverb.

14. JOG WIEL: Das Jog Wheel hat 2 Funktionen:

In SCRATCH modus

Wählen Sie den DJ-Effekt "SCRATCH" (№ 6) mit dem Effektwahlschalter, um den Scratch-Modus zu aktivieren. Verwenden Sie nun das Jog Wheel, um Scratch-Sounds zu erzeugen.

In PARAMETER modus

TIME TASTE (X parameter) – Wenn die Zeitfunktion aktiviert ist, können Sie mit dem Jog Wheel den Wert des X-Parameters (Zeit) der Effektgeneratoren einstellen.

RATIO TASTE (Y parameter) – Wenn die Ratio-Funktion aktiviert ist, können Sie mit dem Jog-Rad den Wert des Y-Parameters (Ratio, Resonanz oder Feedback) der Effektgeneratoren einstellen.

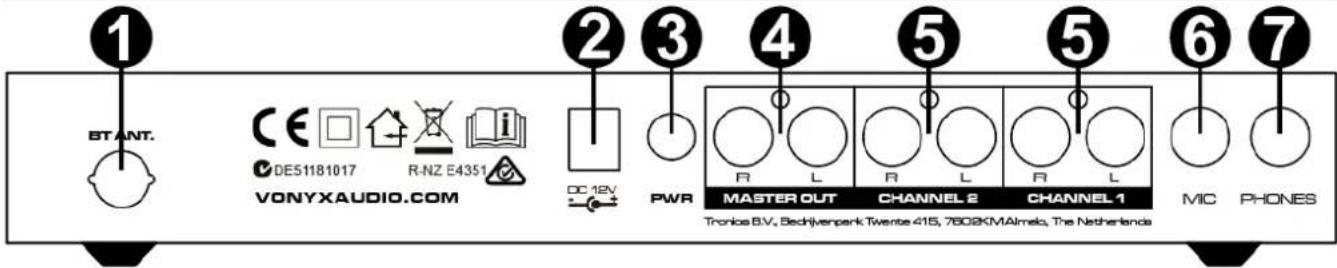

RÜCKSEITE

1. BT-ANTENNE: Konnektor zum Anschluss der mitgelieferten BT-Antenne.
2. 12V DC NETZEINGANG: Verwenden Sie zum Betreiben des Geräts nur das mitgelieferte Netzteil. Wenn Sie das Netzteil anschließen oder trennen, vergewissern Sie sich, dass die Stromversorgung des Geräts ausgeschaltet ist. Schließen Sie das Netzkabel an das Gerät an, bevor Sie es anschließen.
3. EIN/AUS SCHALTER: Schaltet das Gerät ein oder aus.
4. MASTER AUSGANG: Cinchbuchsen zum Anschluss des Gerätes an einen Verstärker.
5. KANAL 1 & 2 EINGÄNGE: Diese Linien-Eingänge können zum Anschluss von CD/MP3-Playern usw. verwendet werden.
6. MIKROFONEINGANG: 6,3 mm (1/4") Eingang für den Anschluss eines Mikrofons.
7. KOPFHÖRERANSCHLUSS: 6,3 mm (1/4") Ausgang für den Anschluss von Kopfhörern. Dadurch ist es möglich, im Voraus zu hören (PFL-Signal).

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), die Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Verwenden Sie den "BT"-Modus, um die BT-Funktion zu nutzen.
3. Suchen Sie auf Ihrem BT-Gerät nach "Bluetooth" und stellen Sie die Verbindung her.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.
