STM3400 - Mezclador Vonyx - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas DJ
Marca	Vonyx
Modelo	STM3400
Alimentación	12 V CC mediante adaptador de corriente incluido
Consumo eléctrico	5 W (estimado)
Dimensiones (L x P x A)	200 x 150 x 50 mm (estimado)
Peso	1,2 kg (estimado)
Entradas de audio	2 x RCA (Línea), 1 x 6,3 mm (Micrófono)
Salidas de audio	2 x RCA (Master), 1 x 6,3 mm (Auriculares)
Reproductor multimedia	USB, Tarjeta SD, Bluetooth
Formatos de audio compatibles	MP3 (vía USB/SD/BT)
Número de canales	2 canales línea + 1 micrófono
Efectos DJ	16 efectos integrados (Flanger, Phaser, Echo, etc.)
Funciones	Crossfader, Talkover, Cue, Jog Wheel (Scratch), Faders por canal
Alcance Bluetooth	Aproximadamente 10 m sin obstáculos
Temperatura de uso	5 °C a 35 °C
Seguridad	Fusible 10-16 A, conexión a tierra, protección contra cortocircuitos
Limpieza	Paño seco únicamente, no usar productos químicos
Accesorios incluidos	Adaptador de corriente 12 V, antena Bluetooth
Mantenimiento	Desconectar antes de limpiar, no exponer a la humedad
Reparabilidad	Reparaciones solo por técnico autorizado, piezas originales requeridas

Preguntas frecuentes - STM3400 Vonyx

¿Cómo conectar mi teléfono por Bluetooth a la mesa de mezclas Vonyx STM3400?

Encienda la mesa de mezclas, luego presione el botón MODE hasta seleccionar el modo BT (el indicador BT se enciende). En su teléfono, active el Bluetooth y busque 'STM3400'. Selecciónelo para establecer la conexión. El alcance es de aproximadamente 10 metros sin obstáculos.

¿Cómo usar el efecto Scratch (scratcheo) con la rueda Jog?

Gire el selector de efectos a la posición 6 (SCRATCH). Luego, use la rueda Jog Wheel para producir sonidos de rayado. Puede controlar la intensidad girando la rueda rápida o lentamente.

¿Qué adaptador de corriente usar para la Vonyx STM3400?

Use exclusivamente el adaptador de corriente incluido (12 V CC). Enchufe primero el cable a la mesa, luego a la toma de corriente 220-240 V CA / 50 Hz. No usar nunca un regulador de intensidad o fuente de alimentación ajustable.

¿Cómo ajustar el volumen de los canales 1 y 2?

Use los faders ubicados en la parte frontal (marcas 11 y 12 en el manual). Empuje hacia arriba para aumentar el volumen, hacia abajo para disminuirlo. El nivel de salida master se indica mediante el VU-metro de LEDs.

¿Puedo conectar un micrófono y una guitarra al mismo tiempo?

Sí, la mesa dispone de una entrada de micrófono de 6,3 mm (marca 6 en la parte trasera) y dos entradas de línea RCA (marca 5) para reproductores CD/MP3 o guitarra. El volumen del micrófono se ajusta con el control dedicado (marca 15).

¿Cómo usar la función Talkover?

Presione el botón TALKOVER (marca 10). El nivel de los canales de entrada (música) se reducirá automáticamente cuando hable por el micrófono. Suelte el botón para volver al volumen normal.

¿Qué hacer si la mesa de mezclas no enciende?

Verifique que el adaptador de corriente esté correctamente enchufado y que la toma de pared funcione. Asegúrese de que el interruptor de encendido/apagado en la parte trasera esté en ON. Si el problema persiste, contacte a un técnico autorizado.

¿Cómo hacer un fundido encadenado entre dos fuentes?

Use el crossfader (marca 16). Al moverlo hacia la izquierda, el canal 1 está activo; hacia la derecha, el canal 2. La posición central mezcla ambos canales. Ajuste los faders de cada canal para equilibrar los niveles.

¿Cómo limpiar la mesa de mezclas?

Apague y desconecte el aparato. Use un paño suave y seco para limpiar la superficie. No use nunca productos químicos, aerosoles o líquidos. Evite que la humedad entre en las aberturas.

¿Puedo usar la mesa de mezclas en exteriores?

El aparato está diseñado para uso en interiores únicamente. No lo exponga a la lluvia, humedad o temperaturas extremas. La temperatura de uso recomendada es de 5 °C a 35 °C.

MANUAL DE USUARIO STM3400 Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

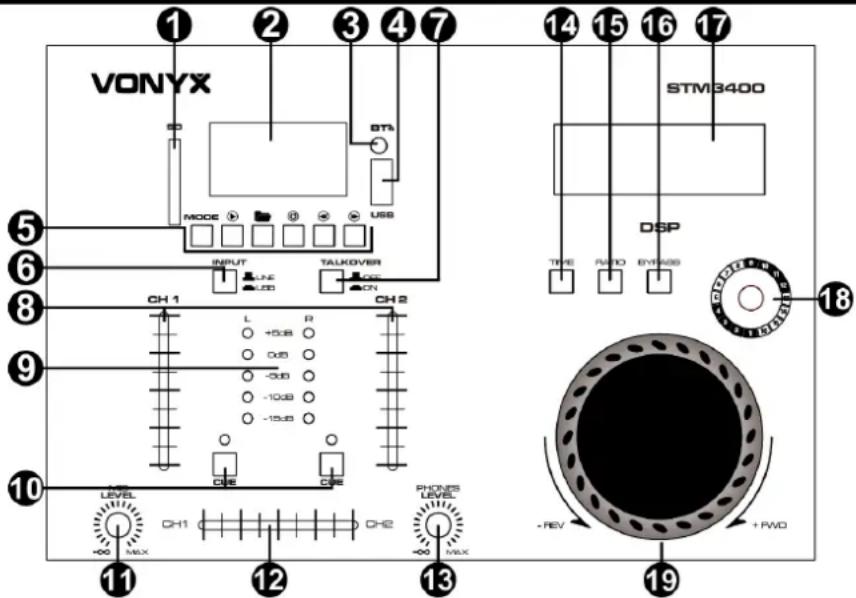

PANEL FRONTAL

1. PUERTO SD: Se utiliza para insertar una tarjeta SD.
2. PANTALLA: La pantalla muestra múltiples formas de información, por ejemplo, MODO actual, tiempo transcurrido, etc.
3. LUZ LED BT: Cuando el modo BT está activado, este LED se ilumina.
4. PUERTO USB: Puede reproducir archivos multimedia desde un dispositivo USB conectando el dispositivo a esta ranura.
5. GRUPO DE BOTONES:

BOTÓN MODE - Pulsar para cambiar de un modo de reproducción a otro: Lápiz SD, USB, MP3 y BT.

BOTÓN PLAY / PAUSE - Al pulsar este botón se aterna entre el modo PLAY y el modo PAUSA.

BOTÓN FOLDER - Pulse este botón para introducir la selección CARPETA.

BOTÓN REPEAT MODE - Pulse el botón de repetición una vez para repetir continuamente TODAS las pistas, pulse repetir una vez más para repetir sólo la pista actual.

BOTÓN PREVIOUS - Pulsar para ir a la pista anterior. Mantenga pulsado para retroceder dentro de las pistas.

BOTÓN NEXT - Pulsar para ir a la siguiente pista. Mantenga presionado para explorar hacia adelante dentro de las pistas.

1. SELECTOR DE ENTRADA: Hay 2 posiciones de entrada diferentes: línea y USB.
2. TALKOVER MICRÓFONO: Esta función le permite bajar el nivel de los canales de entrada cuando habla a través de un micrófono.
3. FADERS DE LOS CANALES 1 Y 2: Ajuste el volumen del canal 1 y 2.
4. INDICADOR NIVEL MAESTRO: La pantalla LED muestra el nivel de la salida principal izquierda y derecha.
5. CUE: Le permite monitorizar la música a través de los auriculares para el canal seleccionado.
6. CONTROL DE NIVEL DE MICRÓFONO: Ajuste el volumen de la señal del micrófono.
7. CROSSFADER: Utilícelo para fundir entre los canales 1 y 2.
8. CONTROL DE NIVEL DE AURICULARES: Ajuste el volumen de la señal de los auriculares.
9. TIME (TIEMPO): Cuando está activado, puede utilizar la jog wheel para ajustar el valor del parámetro X (tiempo) del generador de efectos.
10. RATIO: Cuando está activado, puede utilizar la rueda para ajustar el valor del parámetro Y (mezcla ratio, resonancia o feedback) del generador de efectos.
11. BYPASS: Pulse para elegir o cancelar los efectos de DJ. Al elegir los efectos, se mostrará "DJ". Cuando se cancelan los efectos, aparece "BYPASS" en pantalla.
12. PANTALLA EFFECTOS: La pantalla muestra múltiples formas de información, por ejemplo, efecto actual, relación, etc.
13. SELECTOR DE EFFECTOS: Puede cambiar entre 16 efectos de DJ: Flanger, Flanger Verb, Phaser, Robot Flanger, Pitch, Scratch, Analog Delay, Trans, PhaseWah, Filter, AutoWah, SmallHall, Thinplate, Plate, LPF Reverb, Gated Reverb.
14. JOG WHEEL: La "jog wheel" tiene 2 funciones:

En modo SCRATCH

Seleccione el efecto "SCRATCH" DJ (n° 6) con el selector de efectos para activar el modo scratch. Ahora use la jog wheel para producir sonidos de rasguño.

En modo PARAMETER

BOTÓN TIEMPO (parámetro X) – Cuando la función de tiempo está activada, se puede utilizar la jog wheel para ajustar el valor del parámetro X (tiempo) de los generadores de efectos.

BOTÓN RATIO (parámetro Y) – Cuando la función de relación está activada, puede utilizar la jog wheel para ajustar el valor del parámetro Y (mezcla ratio, resonancia o feedback) de los generadores de efectos.

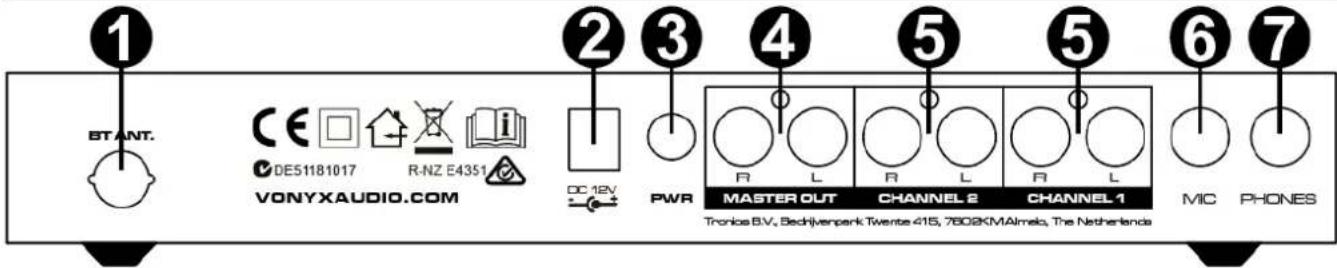

PANEL TRASERO

1. ANTENA BT: Enchufe para conectar la antena BT suministrada.
2. FUENTE DE ALIMENTACIÓN DE 12V DC: Utilice únicamente el adaptador de corriente suministrado para alimentar la unidad. Cuando (des)conecte el adaptador de corriente, asegúrese de que la unidad esté apagada. Conecte primero el cable a la unidad, antes de conectarla a la toma de corriente.
3. INTERRUPTOR DE ENCENDIDO/APAGADO: Enciende y apaga la unidad.
4. SALIDA MASTER: Conectores RCA para conectar la unidad a un amplificador.
5. ENTRADAS DE CANAL 1 Y 2: Estas entradas LINEA se pueden utilizar para conectar reproductores de CD/MP3, etc.
6. ENTRADA MIC: Toma de entrada de 6,3 mm (1/4") para conectar un micrófono.
7. TOMA DE AURICULARES: Conector de salida de 6,3 mm (1/4") para conectar los auriculares. Esto permite la preescucha (señal PFL).

CONEXIÓN CON BT

1. Active la función BT en su dispositivo (teléfono móvil, tableta, etc.) a la que desee reproducir la música. Consulte las instrucciones de funcionamiento de ese dispositivo.
2. Entrar en el modo "BT" para activar la función BT.
3. Seleccione "Bluetooth" en su dispositivo BT y realice la conexión BT.

Atención: La distancia BT es de aprox. 10 metros sin barrera.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.
