GEBRUIKSAANWIJZING STM3400 Vonyx

Attention: The BT distance is approx. 10 meter without any barrier. POWERSUPPLY On the label on the backside of the product is indicated on this type of power supply must be connected. Check that the mains voltage corresponds to this, all other voltages than specified, the light effect can be irreparably damaged. The product must also be directly connected to the mains and may be used. No dimmer or adjustable power supply. Always connect the device to a protected circuit (circuit breaker or fuse). Make sure the device has an appropriate electrical ground to avoid the risk of electrocution or fire.5 NEDERLANDS Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik. - Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen. - Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos. - In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat. - Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten. - Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af. - Het apparaat is niet geschikt voor continu gebruik. - Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten. - Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker. - Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht. - Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact. - Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden. - Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer. - Sluit het apparaat nooit op een dimmer aan. - Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige. - Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep. - Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen. - Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen. - Apparaat nooit in vochtige ruimten en buiten gebruiken. - Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd. - Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden. - Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige. - Gebruik geen overmatige kracht bij het bedienen van het apparaat. - Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv. - Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd. - Bij een ongeval met dit product altijd eerst een des- kundige raadplegen alvorens opnieuw te gebruiken. - Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken. - Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken. - Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen. - Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen. - Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten! - In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen. Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen. OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt. Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.6

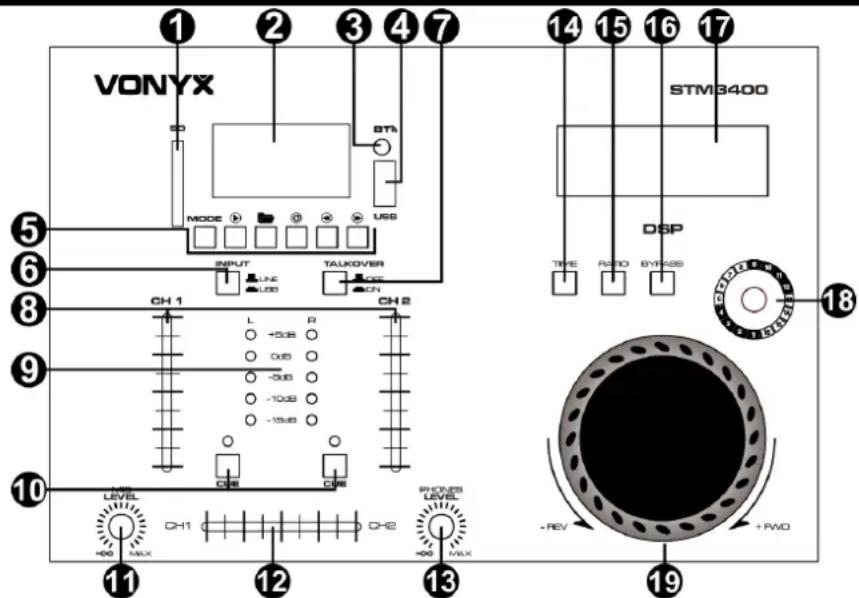

UITPAKKEN LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos. BEDIENPANEEL

1. SD KAART-INGANG: Kan worden gebruikt om een SD-kaart te plaatsen.

2. DISPLAY: Het display toont meerdere vormen van informatie, bijvoorbeeld de huidige modus, de verstreken tijd, etc.

3. BT LED LICHT: Wanneer de BT-modus is ingeschakeld, zal dit lampje oplichten.

4. USB POORT: U kunt mediabestanden afspelen vanaf een USB-apparaat door het hier aan te sluiten.

MODE KNOP - Druk op deze toets om van modus te wisselen tussen SD, USB, MP3 en BT. PLAY / PAUSE - Druk op deze knop om het afspelen te starten/hervatten of te pauzeren. FOLDER - Druk op deze knop om naar de mappenselectie te gaan. REPEAT MODUS - Druk eenmaal op de herhaalknop om alle tracks continu te herhalen, druk nogmaals op de herhaalknop om alleen het huidige nummer te herhalen. VORIGE - Drukken om naar het vorige muzieknummer te gaan. Houd ingedrukt om achteruit te scannen in nummers. VOLGENDE - Drukken om naar het volgende muzieknummer te gaan. Houd ingedrukt om vooruit te scannen in nummers.

6. INPUTSCHAKELAAR: Er zijn 2 verschillende invoerposities: lijn en USB.

7. MICROFOON TALKOVER: Met deze functie kunt u het niveau van de ingangskanalen verlagen wanneer u door een

aangesloten microfoon spreekt.

8. FADER KANAAL 1 EN 2: Pas het volume van kanaal 1 en 2 aan.

9. VU-METER: De clip-ledindicator geeft piekniveaus aan van de output van de versterker. Deze LEDs gaan branden wanneer

de versterker aan het maximum van z’n vermogen zit. De volume dient dan onmiddellijk lager gedraaid te worden.

10. CUE: Hiermee kunt u de muziek van het geselecteerde kanaal beluisteren via een koptelefoon.

11. MICROFOON VOLUMEREGELAAR: Pas het volume van het microfoonkanaal aan.

12. CROSSFADER: Gebruiken om kanalen 1 en 2 te faden.

13. HOOFDTELEFOON VOLUMEREGELAAR: Pas het volume van het hoofdtelefoonsignaal aan.

14. TIME: Gebruik nu het draaiwiel om de waarde van de X-parameter (tijd) van de effectgenerator in te stellen.

15. RATIO: U kunt nu het draaiwiel gebruiken om de waarde van de Y-parameter (mix ratio, resonantie of feedback) van de

effectgenerator in te stellen.

16. BYPASS: Druk hierop om DJ-effecten te kiezen of te annuleren. Bij het kiezen van effecten wordt "DJ" weergegeven.

Wanneer effecten worden geannuleerd, wordt "BYPASS" weergegeven. 17. EFFECT DISPLAY: Het display geeft meerdere vormen van informatie weer, bijvoorbeeld gekozen effect, ratio, bypass etc.

19. JOG WIEL: Het draaiwiel heeft 2 functies:

In SCRATCH modus Selecteer het "SCRATCH" DJ-effect (nr. 6) met de effectkeuzeschakelaar om de scratchmodus te activeren. Gebruik nu het draaiwiel om scratch-geluiden te produceren. In PARAMETER modus TIME TOETS (X parameter) – Wanneer de tijdfunctie is geactiveerd, kunt u met het draaiwiel de waarde van de X- parameter (tijd) van de effectgeneratoren instellen.7 RATIO TOETS (Y parameter) – Wanneer de verhoudingsfunctie is geactiveerd, kunt u met het draaiwiel de waarde van de Y-parameter (mix ratio, resonantie of feedback) van de effectgeneratoren instellen. ACHTERPANEEL

1. BT ANTENNE: Connector voor het aansluiten van de meegeleverde BT-antenne.

2. 12V DC NETENTREE: Gebruik alleen de meegeleverde netadapter om het apparaat van stroom te voorzien. Wanneer u de

stroomadapter aan- of afkoppelt, moet u ervoor zorgen dat de stroom van het toestel uitgeschakeld is. Sluit het snoer eerst aan op het apparaat, voordat u het in het stopcontact steekt.

3. AAN/UIT SCHAKELAAR: Schakelt het apparaat aan of uit.

4. MASTER UITGANG: RCA-aansluitingen om het apparaat op een versterker aan te sluiten.

5. KANAAL 1 & 2 INGANGEN: Deze lijningangen kunnen worden gebruikt om CD/MP3-spelers, enz. aan te sluiten.

6. MICROFOONINGANG: 6,3 mm (¼") ingang voor het aansluiten van een microfoon.

7. HOOFDTELEFOONAANSLUITING: 6,3 mm (¼") uitgang voor het aansluiten van een hoofdtelefoon. Hierdoor kan er vooraf

worden geluisterd (PFL-signaal).

1. Activeer de BT-functie op uw apparaat (Mobiele telefoon, tablet etc.) waarvan u muziek wilt

afspelen. Zie de gebruiksaanwijzing van dat apparaat.

2. Gebruik de "BT"-modus om de BT-functie te activeren.

3. Selecteer “Bluetooth” op uw BT-apparaat en maak de verbinding.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière. AANSLUITSPANNING Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt. Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.8
