| Type de produit | Pompe à pied à double piston |
| Marque | Crivit |
| Modèle | IAN 385206 |
| Pression nominale | 5 bar (73 PSI) |
| Dimensions (L × l × H) | 290 × 150 × 95 mm |
| Poids | Environ 1,5 kg |
| Alimentation | Manuelle (actionnement à la pédale) |
| Utilisation conforme | Gonflage de pneus de vélo (valves Schrader, Presta, Dunlop), ballons et articles gonflables |
| Contenu de la livraison | 1 pompe, 2 adaptateurs pour articles gonflables, 1 adaptateur pour ballon, 1 guide de démarrage |
| Sécurité | Ne convient pas aux enfants ; vérifier avant usage ; risque de brûlure en cas d'utilisation prolongée ; respecter une pause de 2 minutes après 80 gonflages ; risque d'explosion en cas de surpression |
| Entretien | Nettoyer avec un chiffon humide ; ne pas immerger ; huiler occasionnellement les parties mobiles |
| Stockage | Au sec et au propre, dans un local tempéré |
| Réparabilité | Non réparable en cas de défaut ; l'article doit être éliminé |
| Date de fabrication | 01/2022 |
| Numéro d'article (IAN) | 385206 |
| Garantie | Garantie du fabricant selon les conditions Lidl (non spécifiée dans la notice) |
| Type de valves compatibles | Schrader, Presta (Sclaverand), Dunlop |
| Matière principale | Acier et plastique (estimation) |
FOIRE AUX QUESTIONS - IAN 385206 CRIVIT
Questions des utilisateurs sur IAN 385206 CRIVIT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice IAN 385206 - CRIVIT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IAN 385206 de la marque CRIVIT.

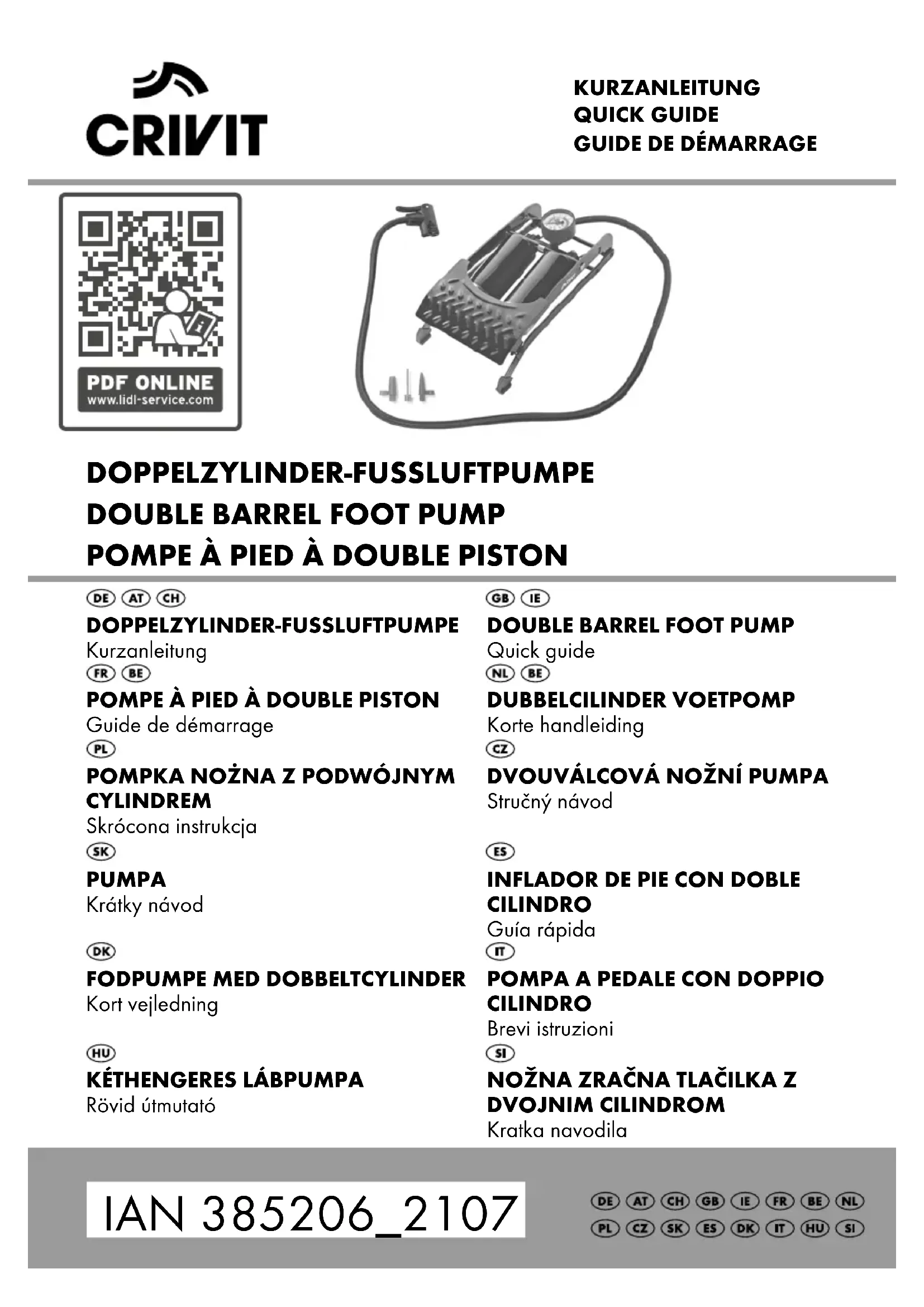

MODE D'EMPLOI IAN 385206 CRIVIT
POMPE À PIED À DOUBLE PISTON
DE AT CH
DOPPELZYLINDER-FUSSLUFTPUMPE
Kurzanleitung
FR BE
POMPE À PIED À DOUBLE PISTON
Guide de démarrage
PL
POMPKA NOŻNA Z PODWÓJNYM CYLINDREM
Skrócona instrukcja
SK
PUMPA
Krátky návod
DK
FODPUMPE MED DOBBELTCYLINDER
Kort vejledning
HU
KÉTHENGERES LÁBPUMPA
Rövid útmutató
GB IE
Ce document est une version imprimée abrégée de la notice d'utilisation complète. En scannant le code QR, vous serez directement redirigé(e) vers la page des services de Lidl (www.lidl-service.com) et vous pourrez consulter et télécharger la notice d'utilisation complète en saisissant le numéro d'article (IAN) 385206_2107. ATTENTION ! Respectez bien toutes les indications de la notice d'utilisation et les consignes de sécurité afin d'éviter tout dommage corporel et matériel. Le guide de démarrage fait partie intégrante de cet article. Familiarisez-vous avec la notice d'utilisation et les consignes de sécurité avant d'utiliser l'article. Conservez bien ce guide de démarrage et si vous cédez l'article à un tiers, remettez-lui l'ensemble de la documentation.
Étendue de la livraison (Fig. A)
1 pompe à pied à double piston
2 adaptateurs pour articles gonflables (5)
1 adaptateur pour ballons (6)
1 guide de démarrage
Caractéristiques techniques
Pression nominale : 5 bar/73 PSI
Dimensions : env. 290 x 150 x 95 mm
(L × La × H)
Date de fabrication (mois/année) :
01/2022
Utilisation conforme à sa destination
Cet article convient à un usage privé pour le gonflage de tous les pneus de vélo courants avec valve Schrader, valve flash et valve Sclaverand ainsi que pour le gonflage de ballons, matelas gonflables et autres articles gonflables similaires.
Consignes de sécurité
Risque de blessure !
- En raison des forces d'actionnement élevées et des risques qui y sont liés, le produit n'est pas adapté à l'utilisation par des enfants ou des personnes souffrant de déficiencies physiques et/ou mentales.
- Avant chaque utilisation, vérifiez l'article et en particulier les points de connexion pour voir s'il est endommagé ou usé. Un article défectueux ne doit plus être utilisé et doit être éliminé car il ne peut pas être réparé.
- Risque de brûlure ! Le frottement entre le piston et le cylindre de la pompe peut les faire chauffer pendant le pompage prolongé. Tenez l'article de ce fait uniquement au niveau de la pédale après utilisation.
- Après 80 gonflages, une phase de refroidissement de 2 minutes doit être observée. Ne pompez la structure gonflable qu'à la pression maximale spécifiée par le fabricant. Pour les pneus de vélos, elle est le plus souvent indiquée sur le flanc du pneu.
- Durant le gonflage, veillez à l'affichage de la pression de la pompe et à l'article que vous gonflez. En cas de surpression, il y a risque d'explosion !
- La pression doit être contrôlée avec un appareil de mesure étalonné.
- Risque d'écrasement !
Uniquement pour une commande à pied. Non destiné à un usage à main.
Mise en service
Attention ! L'article est prétendu avec un ressort et se déploie rapidement à l'ouverture.
Placez l'article au sol. Abaissez la pédale (1) d'une main et déverrouillez le support de fixation (2) avec l'autre main (Fig. B).
Remarque : Faites attention à ce que l'étrier de fixation soit bien positionné ! Rabattez l'étrier de fixation vers l'extérieur. Pour verrouiller la pompe, procédez dans l'ordre inverse.
Utilisation
L'article ne doit être utilisé que sur un sol de niveau, stable. Le tuyau de la pompe (3) ne doit pas être plié. Pour gonfler un objet, actionnez la pédale uniformément et pas trop rapidement. Ne sollicitez pas la pédale au centre, afin d'éviter un blocage.
Remarque : l'écran du manomètre affiche un repère rouge (9) sous la forme d'une flèche. Avec ce repère rouge, vous pouvez régler la pression maximale souhaitée comme repère visuel.
Tournez le boîtier du manomètre vers la gauche ou vers la droite (Fig. C).
Veuillez noter que l'affichage réglé sert uniquement à l'orientation et n'influence pas le pompage !
Choix de l'ouverture (fig. D)
La pompe à deux embouts dispose de deux ouvertures. La petite ouverture avec l'inscription Presta ou avec le dessin d'une valve étroite convient aux valves Sclaverand et Dunlop. La grande ouverture avec l'inscription Schrader ou avec le dessin d'une valve large convient aux valves Schrader. Choisissez l'ouverture appropriée avant de commencer à gonfler.
Gonflage de ballons (Fig. E)
Insérez l'adaptateur pour ballons (6) dans la grande ouverture (8) de la tête de pompe double.
Relevez le levier de serrage (4) pour verrouiller l'adaptateur. Insérez ensuite l'adaptateur dans le ballon.
Gonflage d'articles gonflables (Fig. F)
Ouvrez la valve de l'article gonflable. Insérez l'adaptateur approprié pour articles gonflables (5) dans la grande ouverture (8) de la tête de pompe double. Relevez le levier de serrage (4) pour verrouiller l'adaptateur. Insérez ensuite l'adaptateur dans la valve de l'article gonflable.
Gonflage des pneus avec valve flash (Fig. G)
Ouvrez la valve du pneu. Poussez la petite ouverture (7) de la tête de pompe double dans la valve. Relevez le levier de serrage (4) pour verrouiller l'adaptateur.
Gonflage des pneus avec valves Schrader (Fig. H)
Ouvrez la valve du pneu. Poussez la grande ouverture (8) de la tête de pompe double dans la valve. Relevez le levier de serrage (4) pour verrouiller l'adaptateur.
Gonflage des pneus avec valve Sclaverand (Fig. I)
Ouvrez la valve du pneu. Desserrez l'écrou de la valve. Poussez la petite ouverture (7) de la tête de pompe double dans la valve. Relevez le levier de serrage (4) pour verrouiller l'adaptateur.
Stockage, nettoyage
Toujours stocker l'article au sec et au propre dans un local tempéré.
Ne plongez jamais l'article dans de l'eau sinon il s'abîmera !
Important ! Laver uniquement avec un chiffon humide, puis sécher en frottant. Appliquez occasionnellement un peu d'huile sur les parties mobiles.
