Type de produit	Scie pour carreaux à l'eau
Marque	Porter-Cable
Modèle	PCE980
Tension nominale	120 V
Ampérage nominal	6,5 A
Vitesse à vide	3600 tr/min
Profondeur de coupe maximale	32 mm (1,25 po)
Diamètre de lame compatible	178 mm (7 po)
Diamètre d'arbre	16 mm (5/8 po)
Alimentation	Secteur (cordon avec fiche de mise à la terre)
Type de coupe	Coupe droite, diagonale et en L
Système de refroidissement	À eau (réservoir intégré)
Dispositifs de sécurité	Capot antiéclaboussures, arrêt d'urgence, verrouillage du chariot
Entretien recommandé	Nettoyage régulier des évents et du réservoir, vidange de l'eau après usage
Accessoires inclus	Clé de serrage, capot antiéclaboussures, guide de bord
Garantie	Limitée de 3 ans (outil) / 2 ans (bloc-piles) / 1 an d'entretien gratuit

FOIRE AUX QUESTIONS - PCE980 Porter-Cable

Comment installer la lame de la scie PCE980 ?

Pour installer la lame, assurez-vous que l'outil est débranché. Placez la lame sur l'axe en respectant le sens de rotation indiqué par une flèche. Installez la rondelle extérieure et l'écrou de lame, puis serrez avec la clé fournie sans trop serrer.

Quel type de rallonge électrique utiliser avec cette scie ?

Utilisez une rallonge trifilaire munie d'une fiche tripolaire et d'une prise tripolaire adaptée. Le calibre (AWG) doit être approprié à la longueur et à l'intensité de 6,5 A. Reportez-vous au tableau de calibre dans le manuel.

Que faire si la scie ne démarre pas ?

Vérifiez que le cordon est branché, que le fusible ou le disjoncteur n'a pas sauté, et que l'interrupteur est en position marche. Si le problème persiste, faites réparer par un centre agréé.

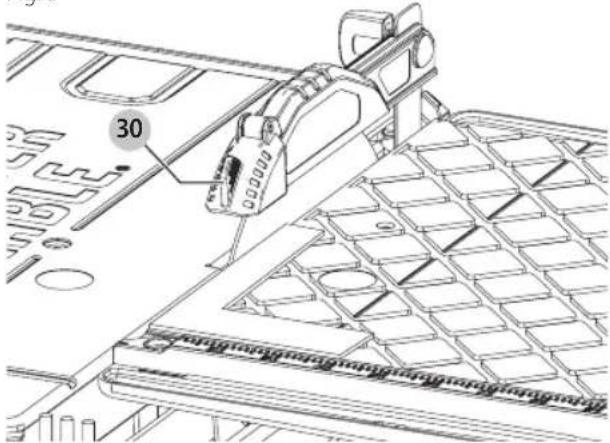

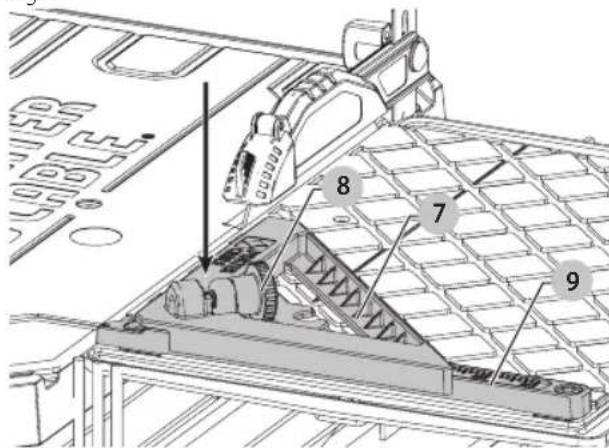

Comment régler le guide de bord ?

Placez le guide de bord sur le guide du chariot de coupe et tournez le verrou dans le sens horaire pour le serrer. Il peut être installé à 90° ou 45°.

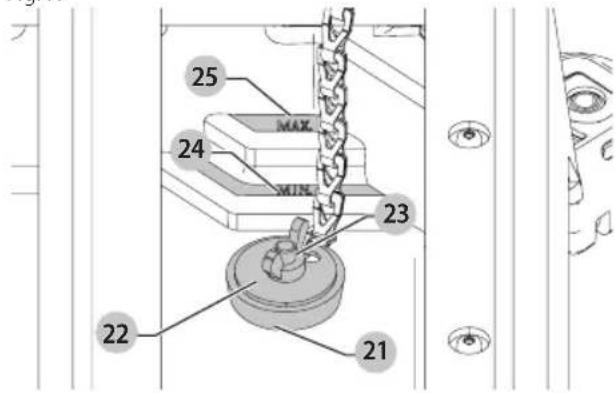

Comment nettoyer le réservoir d'eau ?

Après avoir débranché la scie, vidangez l'eau en retirant le bouchon de vidange. Essuyez le réservoir avec une éponge ou un chiffon à coulis. N'utilisez pas de jets d'eau directs sur les parties électriques.

Quels accessoires sont recommandés pour ce modèle ?

Les lames recommandées sont les meules de 178 mm (7 po) pour céramique et porcelaine. N'utilisez que des accessoires approuvés par Porter-Cable.

Quelle est la durée de garantie de la scie PCE980 ?

La garantie limitée est de 3 ans pour l'outil, 2 ans pour les blocs-piles, avec un entretien gratuit la première année. Consultez le manuel pour les conditions.

Comment effectuer une coupe en L ?

Tracez le contour sur le carreau. Coupez d'abord sur une marque sans trop couper, puis sur l'autre. Retournez le carreau et coupez le long d'un contour pour libérer le morceau.

Pourquoi la scie vibre-t-elle excessivement ?

Vérifiez que la scie est placée sur une surface plane et que la lame n'est pas endommagée. Remplacez la lame si nécessaire.

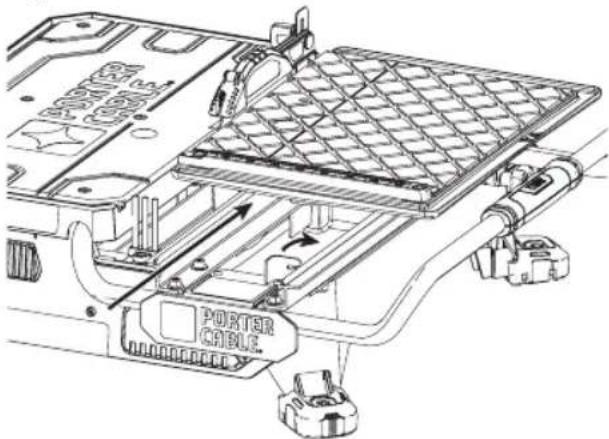

Comment changer la lame de la scie ?

Débranchez la scie. Déverrouillez le chariot et retirez-le. Desserrez l'écrou de lame avec la clé, retirez la rondelle extérieure et la lame. Installez la nouvelle lame dans le bon sens, puis serrez l'écrou.

MODE D'EMPLOI PCE980 Porter-Cable

Manuel d'instructions

Manual de'instrucciones

6.5 Amp Wet Tile Saw

Scie pour carreaux à l'eau 6,5 A

Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre nouveau produit.

Gracias por elegir PORTER-CABLE usted! Para registrar su nuevo producto, visite: www.portercable.com / ServiceAndSupport / ProductRegistration.aspx

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des brûssures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mise ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des lettres légères ou modérées.

(Séquilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

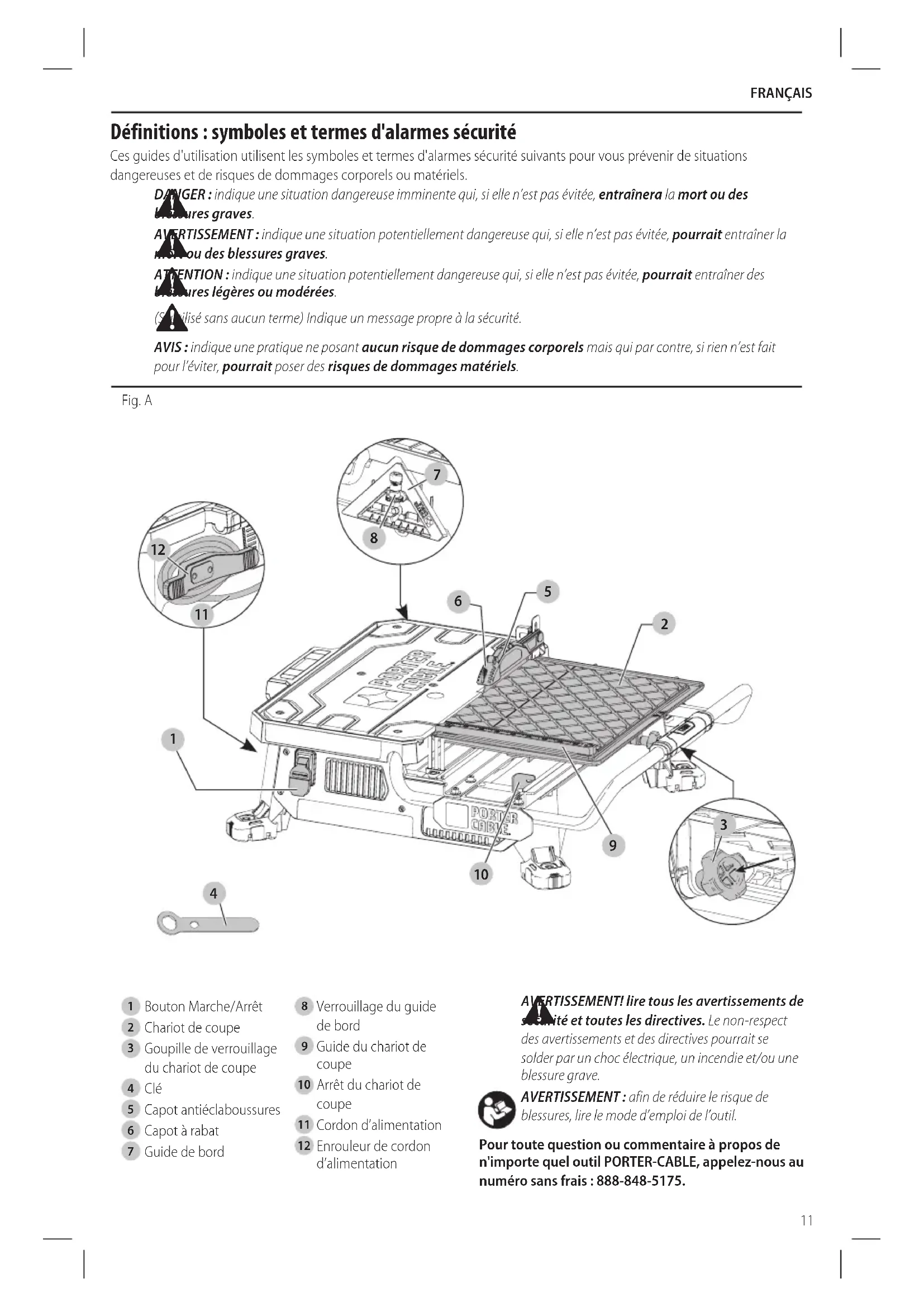

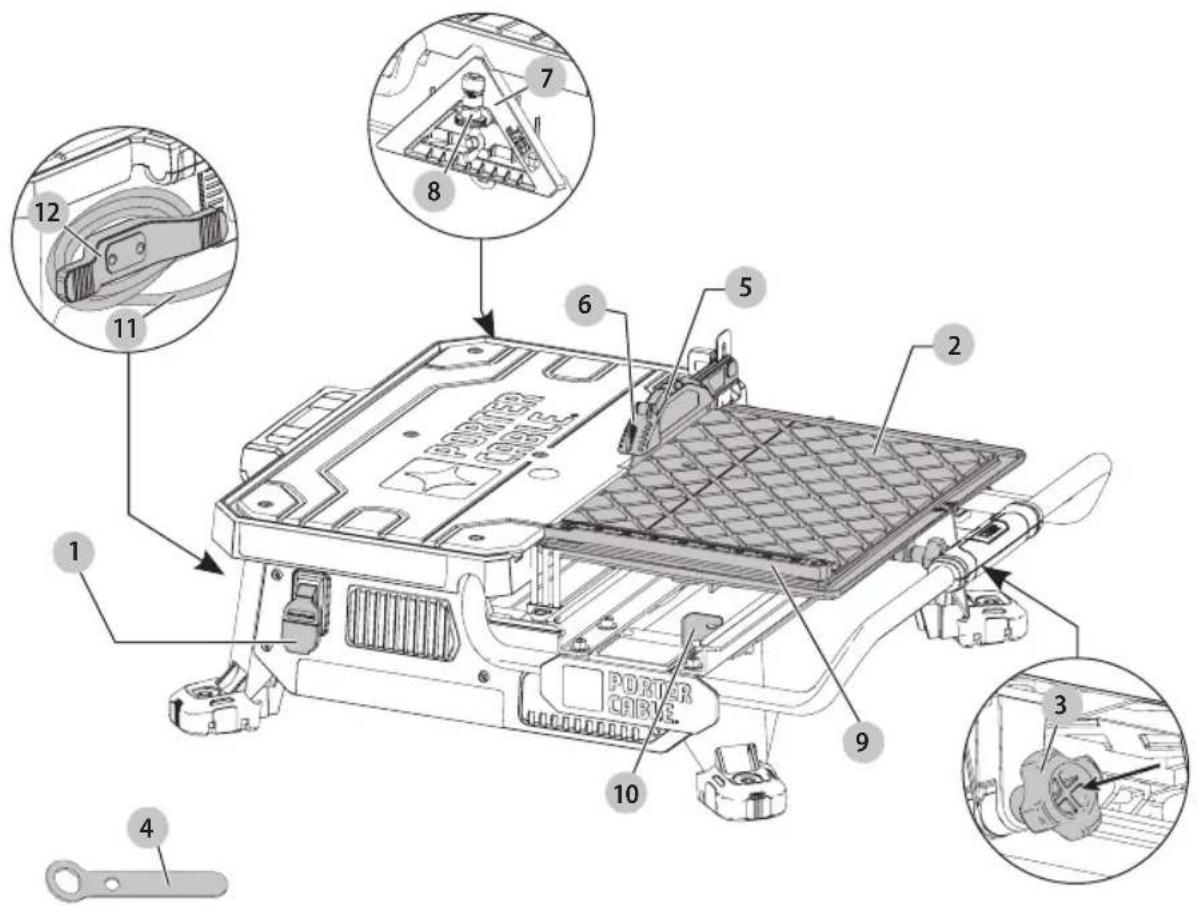

Fig. A

1 Bouton Marche/Arrêt
2 Chariot de coupe

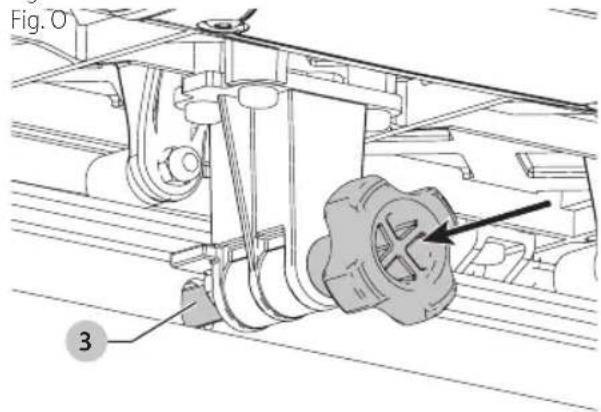

3 Goupille de verrouillage du chariot de coupe
4 Clé
5 Capot antiéclaboussures
6 Capot à rabat
7 Guide de bord

8 Verrouillage du guide de bord
9 Guide du chariot de coupe
10 Arrêt du chariot de coupe
11 Cordon d'alimentation
12 Enrouleur de cordon d'alimentation

AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Pour toute question ou commentaire à propos de n'importe quel outil PORTER-CABLE, appelez-nous au numéro sans frais : 888-848-5175.

FRAnÇAis

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR LES OUTILS ÉLECTRIQUES

AVERTISSEMENT! lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES DIRECTIVES POUR UN USAGE ULTÉRIEUR

AVERTISSEMENT : Ne jamais utiliser la scie avec de la socialée ou un fluide conducteur.

AVERTISSEMENT : Lorsqu'on utilise un outil électrique, on doit suivre les consignes de sécurité élémentaires, y compris les directives indiquées aux présentes, afin d'éviter les risques d'incendie, de choc électrique et de blessure.

• GARDER LES DISPOSITIFS DE PROTECTION EN PLACE et en bon état de fonctionnement.
- RETIRER LES CLÉS DE RÉGLAGE ; prendre l'habitude de s'assurer que les clés de réglage sont retirées de l'outil avant de le démarrer.
- GARDER L'AIRE DE TRAVAIL PROPRE ; les espaces de travail et les établis encombrés sont propices aux blessures.
- UTILISER L'OUTIL DANS DES ENDROITS APPROPRIÉS ; ne pas exposer l'outil à la pluie ou à la neige, ni l'utiliser dans des endroits humides ou mouillés. Garder l'aire de travail bien éclairée.
- TENIR LES ENFANTS À L'ÉCART ; s'assurer que personne ne s'approche de l'aire de travail.
- S'ASSURER QUE L'ATELIER EST SÛR POUR LES ENFANTS; utiliser des cadenas, des interrupteurs centraux ou enlever les commandes de démarrage.
- NE PAS FORCER L'OUTIL ; pour obtenir de meilleurs résultats et prévenir les risques de blessure, laisser l'outil couper à la vitesse pour laquelle il a été conçu.
- UTILISER L'OUTIL APPROPRIÉ ; ne pas forcer l'outil ou l'accessoire, ni l'utiliser pour des travaux autres que ceux pour lesquels il a été conçu.
- UTILISER LES RALLONGES APPROPRIÉES ; s'assurer que la rallonge électrique est en bon état et qu'elle est en mesure de porter le courant nécessaire à l'outil. Une rallonge de calibre inférieur entraînera une chute de tension se traduisant par une perte de puissance et une surchauffe. Le tableau ci-dessous illustre les calibres que l'on doit utiliser selon la longueur de la rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut porter de courant.
- PORTER DES VÊTEMENTS APPROPRIÉS ; ne pas porter de vêtements amples ni de gants, de cravate, de bague, de bracelet ou d'autres bijoux, car ceux-ci peuvent rester coincés dans les pièces mobiles. On recommande le port de chaussures antidérapantes. Couvrir ou attacher les

cheveux longs. Se tenir éloigné des évents puisque ces derniers pourraient camoufler des pièces mobiles.

• TOUJOURS PORTER DES LUNETTES DE SÉCURITÉ ; porter aussi un masque facial ou un masque anti-poussières lorsqu'on soulève de la poussière. Les lunettes ordinaires protègent uniquement les yeux contre les chocs et ne sont PAS des lunettes de protection.
• IMMOBILISER LA PIÈCE ; toujours placer la tuile à plat sur l'établi et la fixer solidement contre le guide.
• Ne jamais utiliser un chauffe-cuvette ou tout autre dispositif de chauffage pour chauffer l'eau afin d'éviter d'endommager l'outil ou d'entraîner des risques d'incendie ou de blessure.
• NE PAS TROP ÉTENDRE LES BRAS ; les pieds doivent rester ancrés fermement au sol afin de maintenir son équilibre en tout temps.
• BIEN ENTRETENIR L'OUTIL ; afin d'obtenir de meilleurs résultats et faire preuve de prudence, garder l'outil propre et bien aiguisé. Suivre les consignes lorsqu'on lubrifie ou qu'on remplace les accessoires.
• DÉBRANCHER L'OUTIL avant de procéder à l'entretien ou de remplacer des accessoires comme les lames, les brides de serrage, les rallonges, etc.
• RÉDUIRE LES RISQUES DE DÉMARRAGE ACCIDENTEL ; s'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil.
• UTILISER LES ACCESSOIRES RECOMMANDÉS ; consulter le manuel d'utilisation pour savoir quels accessoires sont appropriés. L'utilisation d'accessoires autres que ceux recommandés pourrait entraîner des blessures.
• NE JAMAIS SE METTRE DEBOUT SUR L'OUTIL ; si l'outil se renverse ou si l'organe de coupe est touché accidentellement, cela pourrait entraîner des blessures graves.
• VÉRIFIER LES PIÈCES ENDOMMAGÉES ; avant de poursuivre les travaux, on doit examiner attentivement les dispositifs de protection, ou toute autre pièce endommagée, afin de s'assurer qu'il fonctionne toujours adéquatement et qu'il est en mesure d'effectuer les travaux pour lesquels il a été conçu. Vérifier les pièces mobiles afin de s'assurer qu'elles sont bien alignées et qu'elles ne restent pas coincées; vérifier également les pièces et les assemblages afin de s'assurer qu'il n'y a aucun bris ni aucune autre condition susceptible de nuire au bon fonctionnement de l'outil. On doit faire réparer ou remplacer toute pièce endommagée, y compris les dispositifs de protection.
• TOUJOURS RESPECTER LE SENS D'AVANCE en faisant avancer la pièce dans la lame dans le sens de rotation seulement.
• NE JAMAIS LAISSER L'OUTIL FONCTIONNER SANS SURVEILLANCE; COUPER L'ALIMENTATION et attendre que l'outil s'arrête complètement avant de quitter les lieux.
• PIÈCES DE RECHANGE : Lors de l'entretien, n'utiliser que des pièces de rechange identiques.

Directives concernant la mise à la terre

• En cas de défaillance technique ou de panne, la mise à la terre offre un chemin de moindre résistance au courant électrique pour réduire tout risque de choc électrique. Cet outil est pourvu d'un cordon électrique muni d'un conducteur de protection et d'une fiche de mise à la terre. Cette fiche doit être branchée dans prise adéquate installée correctement et mise à la terre conformément aux codes et régulations locales.
• Ne pas modifier la fiche fournie avec l'appareil. Si elle ne rentre pas dans la prise, faire installer une prise adéquate par un électricien qualifié.
• Tout branchement non conforme du conducteur de protection augmente les risques de choc électrique. Le conducteur dont la surface externe d'isolation est verte avec ou sans rayures jaunes est le conducteur de protection. En cas de réparation ou de remplacement du cordon électrique ou de la fiche, Ne jamais connecter le conducteur de protection à une borne sous tension.
• Si les Directives de mise à la terre ne sont pas complètement comprises ou si on n'est pas sûr que l'appareil est correctement mis à la terre, faire appel à un électricien qualifié ou à du personnel d'entretien.
• N'utiliser que des rallonges trifilaires munies de fiches tripolaires et des prises tripolaires acceptant la fiche de l'outil.
• Réparer ou remplacer immédiatement tout cordon endommagé ou usé.

Cet outil doit être mis à la terre afin de protéger l'utilisateur contre les risques de choc électrique. Cet outil est doté d'un cordon trifilaire et d'une fiche de terre à trois broches; on doit en raccorder la fiche dans une prise murale appropriée. Le conducteur vert (ou vert et jaune) du cordon est le fil de mise à la terre. Ne jamais raccorder le fil vert (ou vert et jaune) à une borne sous tension. Les outils destinés à être raccordés à un circuit d'alimentation électrique ayant une tension nominale de moins de 150 volts sont en effet munis d'une fiche qui est semblable à celle illustrée à la Schéma A, alors que ceux destinés à être raccordés à un circuit dont la tension nominale varie entre 150 et 250 volts sont munis d'une fiche qui ressemble à celle illustrée à la Schéma D. On peut utiliser un adaptateur, comme celui illustré aux Schéma B et C, pour brancher la fiche de l'outil (Schéma A) à une prise à deux broches. On doit mettre cet adaptateur à la terre en en reliant l'oeillet, la cosse ou tout autre dispositif de couleur verte à un élément mis à la terre de manière permanente, comme une boîte à prises bien mise à la terre. Aucun adaptateur n'est disponible pour une fiche semblable à celle illustrée à la Schéma D. IL EST CEPENDANT INTERDIT DE SE SERVIR D'UN TEL ADAPTATEUR (SCHÉMA B ET C) AU CANADA.

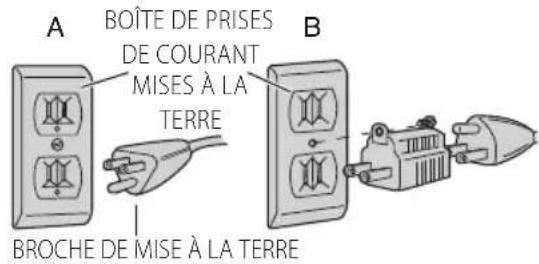

Fig. B

A BOÎTE DE PRISES DE COURANT MISES À LA TERRE BROCHE DE MISE À LA TERRE B

C ADAPTATEUR POUR DISPOSITIFS DE I MISE À LA TERRE

D BROCHE DE MISE À LA TERRE

AVERTISSEMENT : afin de réduire le risque d'octrocution, gardez tous les branchements secs et au-dessus du sol. Ne pas toucher la fiche avec les mains mouillées.

AVERTISSEMENT : la scie doit être branchée dans une prise protégée DDFT.

AVERTISSEMENT : ne jamais utiliser la scie avec de l'eau salée ou un fluide conducteur.

Règles de sécurité supplémentaires pour la scie pour carreaux à l'eau

ATTENTION : portez toujours des protecteurs pour les dumis durant l'utilisation. Dans certaines conditions et selon la durée d'utilisation, le bruit provenant de ce produit peut contribuer à la perte de l'audition.

ATTENTION : ne pas brancher l'appareil à une source d'alimentation électrique jusqu'à ce que vous ayez entièrement lu et compris toutes les instructions.

• Utilisez un équipement de sécurité. Portez toujours une protection des yeux. Les masques antipoussières, les chaussures de sécurité antidérapantes, le casque de sécurité et la protection auditive doivent être utilisés pour les conditions appropriées.
• Gardez vos mains hors de portée de la trajectoire de la lame de la scie. NE JAMAIS COUPER UN MORCEAU OÙ LES MAINS SERAIENT À 76 mm (3 PO) OU MOINS DE LALAME.
• Ne effectuer toute opération à main levée, c'est-à-dire sans tenir fermement la pièce de travail contre le guide du chariot ou le guide de bord.
• Ne jamais toucher l'arrière de la lame.
• À NE PAS FAIRE - Couper à sec. Si la lame n'est pas refroidie avec de l'eau, des dommages graves se produiront. La coupe à sec augmentera l'exposition à la poussière en suspension dangereuse.
• Éteignez l'outil et attendez que la lame s'arrête avant de déplacer la pièce de travail ou de modifier les réglages.
• Afin de réduire le risque de blessure, retournez le chariot complètement à l'arrière après chaque coupe.
• À FAIRE - Toujours s'assurer que la lame tourne dans le bon sens comme indiqué par la flèche sur la lame.

FRAnÇAis

• À FAIRE - Toujours utiliser le capot antiéclaboussures.
• À FAIRE - S'assurer que toutes les poignées à pince et tous les boulons sont serrés avant de commencer toute opération.
• À FAIRE - S'assurer que toutes les rondelles de la pince et de la lame sont propres et que les côtés enfoncés du collier soient contre la lame. Serrez l'écrou de l'axe de façon sécuritaire.
• À FAIRE - Garder la lame bien alignée.
• À FAIRE - Garder les prises d'air du moteur libres de particules et de saleté.
• À FAIRE - Toujours vider l'eau du réservoir avant de transporter. L'eau peut éclabousser les composantes électriques.
• À FAIRE - Garder les mains hors de portée de la trajectoire de la lame de la scie.
• À NE PAS FAIRE - Tenter d'utiliser une autre tension que celle indiquée. Une mauvaise tension peut entraîner un choc, un incendie ou une utilisation imprévisible.
• À NE PAS FAIRE - Utiliser des lames plus grandes ou plus petites que celles qui sont recommandées.
• À NE PAS FAIRE - Forcer l'action de la coupe. Laissez le moteur atteindre sa pleine vitesse avant de couper. Le blocage ou le blocage partiel peut entraîner des dommages graves.
• À NE PAS FAIRE - Utiliser des meules abrasives pour couper le métal. La chaleur excessive et les particules abrasives générées par celles-ci endommageront la scie.
• À FAIRE - Utiliser seulement des meules à jante continue, aucun bord dentelé ou lame dentée.
• À NE PAS FAIRE - Permettre à tout le monde de se tenir derrière la scie.
• À NE PAS FAIRE - Placer une main ou l'autre dans la zone de la lame lorsque la scie est branchée à la source d'alimentation.
• À NE PAS FAIRE - Utiliser les lames ayant une puissance inférieure à 5000 tr/min.
• À NE PAS FAIRE - Placer les mains plus près que 76 mm (3 po) de la lame de la scie.
• À NE PAS FAIRE - Toucher l'arrière ou le dessous de la scie à moins qu'elle soit éteinte ou débranchée.
• À NE PAS FAIRE - Bouger une main ou l'autre de la scie ou de la pièce de travail jusqu'à ce que la lame s'arrête.

Consigne de sécurité supplémentaire

AVERTISSEMENT : porter SYSTEMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) ;
• Protection auditive ANSI S12.6 (S3.19);
- Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT : les scies, meules, ponceuses, poussières ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l'État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve :

• Le plomb dans les peintures à base de plomb ;
- La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie ; et
• L'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particules microscopiques.

- Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l'eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l'absorption de produits chimiques dangereux.

AVERTISSEMENT : cet outil peut produire et/ou repandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé au visage et au corps.

AVERTISSEMENT : pendant l'utilisation, porter systematiquement une protection auditive individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibre minimum pour les cordons d'alimentation

Volts		Longueur totale du cordon d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères		AWG
Plus que Pas plusque
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé

L'étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après :

V....volts

Hz......hertz

min......minutes

or DC.....courantcontinu

((1).....fabrication classe I (mis à la terre)

.../min....parminute

BPM......battementspar minute

IPM .... impacts par minute

RPM......revolutionsper minute

sfpm ...... pieds linéaires par minute (plpm)

SPM (FPM)......fréquencepar minute

A.....ampères

W.....watts

\~ or AC.....courantalternatif

or AC/DC....courantalternatif ou continu

n_0 ...... vitesse à vide

÷...... borne de terre

A ____ symbole d'avertissement

△ radiationvisible

protection

respiratoire

protection oculaire

○.....protection auditive

lire toute la documentation

CONSERVER CES CONSIGNES POUR UTILISATION ULTÉRIEURE

Moteur

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils PORTER-CABLE sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

DESCRIPTION (FIG. A)

AVERTISSEMENT : ne jamais modifier l'outil électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

Reportez-vous en Figure A au début de ce manuel pour obtenir la liste complète des composants.

USAGE PRÉVU

Cette scie pour carreaux à l'eau est conçue pour couper divers carreaux et pour d'autres applications de type de carreaux.

NE PAS couper le bois, les métaux ou les plastiques.

NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez l'appareil et débranchez-le de la source d'alimentation avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures. Assurez-vous que le bouton Marche/Arrêt est en position ARRÊT.

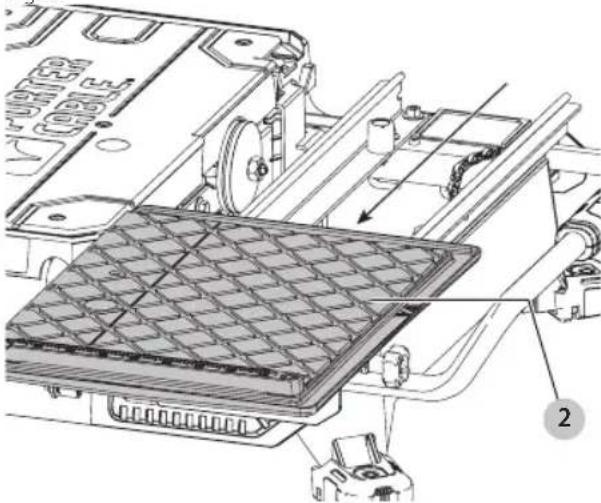

Assemblage (Fig. A, C–I)

1. Placez l'outil sur une surface stable.

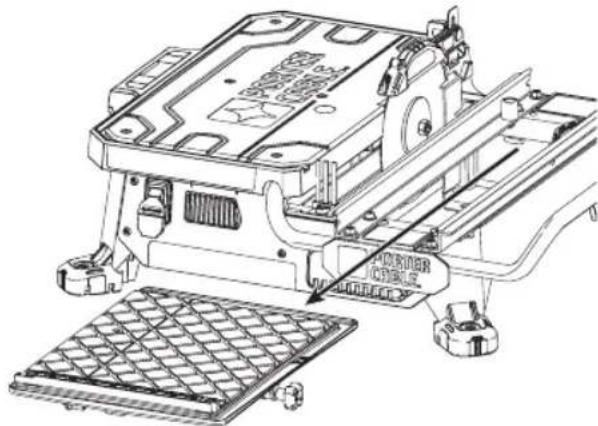

2. Déverrouillez le chariot de coupe 2 tirant sur la goupille de verrouillage du chariot de coupe 3 et glissez le chariot de coupe vers l'arrière pour montrer le boîtier de la lame.

Fig. C

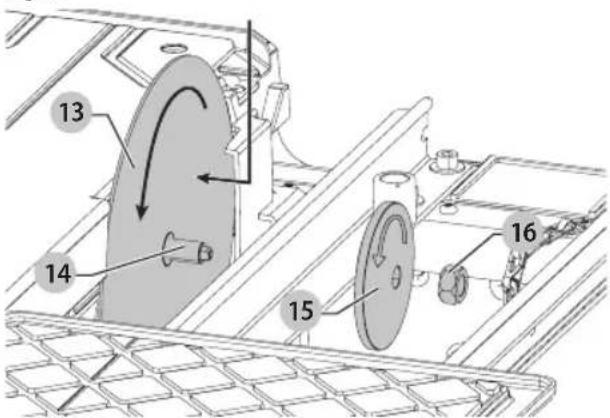

1. Installez la lame 13 sur l'axe 14. Assurez-vous que la lame est entièrement sur l'axe 14 et ajustée avec le sens de la rotation qui correspond à celui de la rondelle.

Fig. D

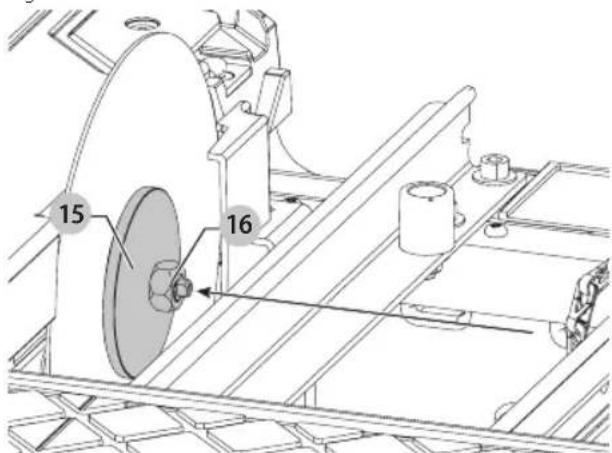

1. Installez la rondelle de la pince extérieure 15 et l'écrou de la lame 16. Tout en maintenant la lame en place, serrez entièrement l'écrou de la lame avec la clé fournie 4.

REMARQUE : Ne pas trop serrer. Assurez-vous que la lame pour carreaux est sécuritaire avant l'utilisation.

FRAnÇAis

Fig. E

15 16

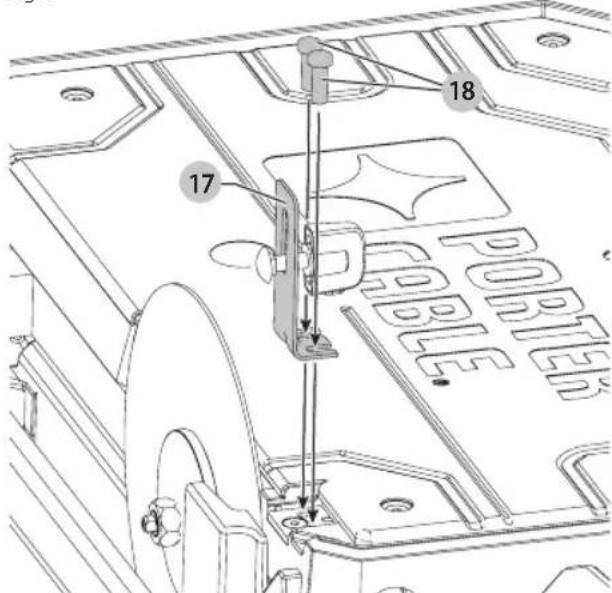

1. Installez sans serrer le support du capot antiéclaboussures 17 des deux vis fournies 18.

Fig. F

17 18 PORTER

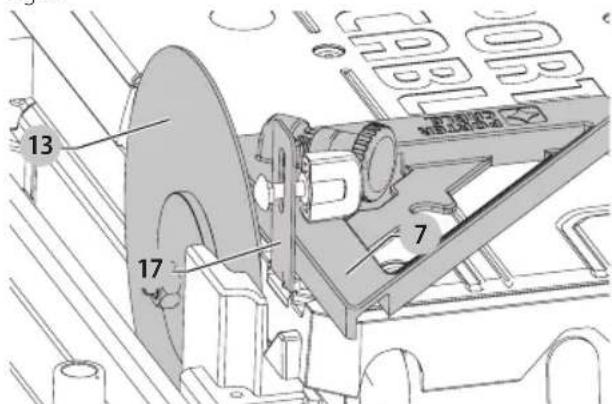

1. Utilisez le guide de bord 7 pour aligner le support 17 et la lame 13 comme illustré dans la Figure G. Une fois que le support est aligné, serrez entièrement les vis du support du capot.

Fig. G

13 17 7 CABOL

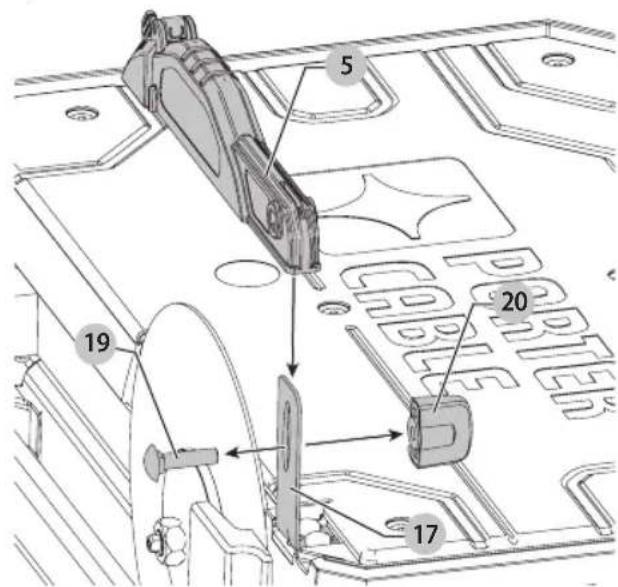

1. Retirez le boulon de carrosserie 19 et l'écrou 20 du capot antiéclaboussures 5 et installez-le sur son support. Insérez le boulon de carrosserie à travers le capot antiéclaboussures et le support. Installez et serrez légèrement l'écrou 20. Ajustez la hauteur à votre application spécifique. Serrez entièrement l'écrou 20.

Fig. H

5 19 20 CABLE 17

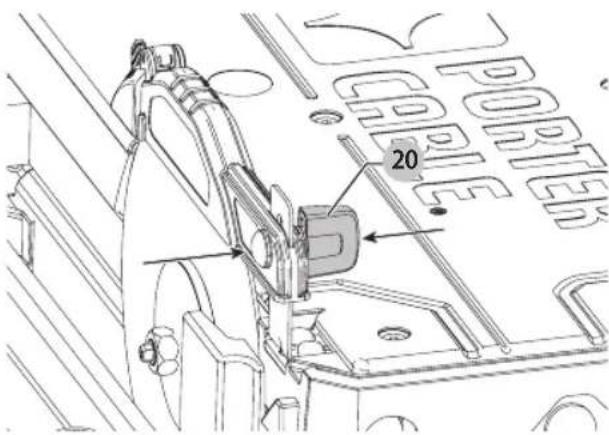

Fig.1

PORTER 20

Pour fixer le guide de bord (Fig. J)

Le guide de bord peut être installé selon une des deux façons, 45° ou 90°.

1. Placez le guide de bord 7 sur le guide du chariot de coupe 9.
2. Tournez le verrou du guide de bord 8 dans le sens des aiguilles d'une montre pour serrer.

Fig. J

Caractéristiques techniques

Tension 120 V

Ampères 6,5 A

tr/min 3600

Profondeur de coupe 32 mm (1,25 po.)

Diamètres de lames 178 mm (7 po.)

Diamètre de l'axe 16 mm (5/8 po.)

UTILISATION

AVERTISSEMENT : pour réduire le risque de breures graves, éteindre l'outil et retirer le débrancher avant d'effectuer tout réglage et d'enlever ou d'installer tout accessoire. Un démarrage accidentel peut provoquer des blessures. Assurez-vous que le bouton Marche/Arrêt est en position ARRÊT.

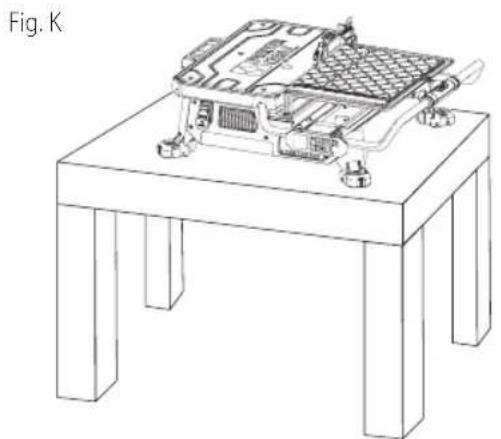

Placement de l'outil (Fig. K)

Placez la scie sur une surface plane stable.

Bouton Marche/Arrêt (Fig. L, M)

AVERTISSEMENT : pour éviter la possibilité que la flèche ou la prise de l'appareil soient éclaboussés d'eau, placer la scie coupe-tuile mouillée hors du plan de la prise murale pour prévenir toute projection d'eau sur le raccordement électrique. Le raccordement du cordon devrait avoir une flèche ou boucle intermédiaire permettant l'égouttement de toute éclaboussure (Fig. L). La flèche ou boucle du cordon devrait se trouver en-dessous du niveau de la prise

FRAnÇAis

ou de la connexion d'éventuelle rallonge électrique pour prévenir tout égouttement d'eau sur les contacts électriques. Toujjours brancher la scie dans une prise disjoncteur différentiel de fuite à la terre (DDFT) et confirmer son déclenchement par son bouton d'essai. En cas d'éclaboussure de la prise ou connexion, NE PAS TOUCHER AU CORDON. Coupez l'alimentation (disjoncteur ou fusible) au tableau d'alimentation du circuit de l'outil. Seulement après avoir fait cela vous pourrez vérifier la présence d'eau dans la prise de connexion.

Pour mettre la scie pour carreaux à l'eau en marche, lever le bouton Marche/Arrêt 1.

La scie pour carreaux à l'eau se met automatiquement en marche.

Pour éteindre l'outil, poussez le bouton Marche/Arrêt vers le bas.

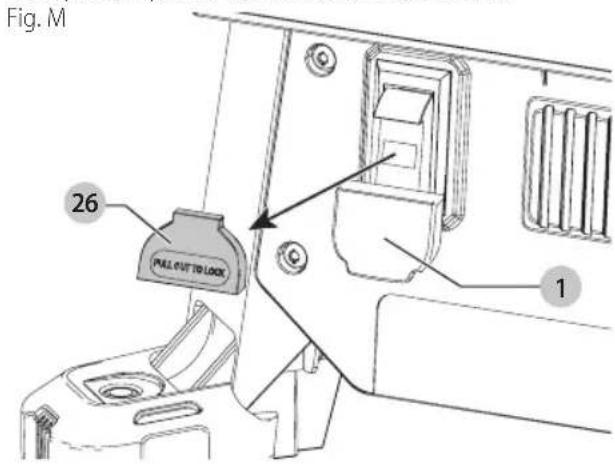

REMARQUE : Un verrou de sécurité amovible 26 peut être retiré pour empêcher une utilisation non autorisée.

Fig. M 26 PALL OUT TO LOOK 1

Replir et vider le réservoir d'eau (Fig. N)

1. Placez le bouchon de vidange 22 sur le trou du drain du réservoir d'eau 21. Sécurisez le bouchon de vidange en place en serrant l'écrou à oreilles fixé 23 comme illustré dans la Figure N.
2. Remplissez lentement le réservoir d'eau jusqu'à la ligne de remplissage MIN 24, afin de prévenir de trop remplir accidentellement. Ne pas remplir au-dessus de la ligne de remplissage MAX 25. (Fig. N)
3. Pour vider le réservoir, placez un seau de 19 litres (5 gallons) sur le bouchon de vidange.
4. Retirez le bouchon de vidange en desserrant l'écrou à oreilles fixé et laissez l'eau se vide dans le seau.

FRAnÇAis

Fig. N

25 MAX 24 MIN 23 22 21

Faire une coupe (Fig. A)

Vérifiez l'alignement approprié du chariot de coupe et de la lame dans mettre la scie en marche.

Sécurisez le carreau contre le guide du chariot ou le guide de bord 7 avec le verrou du guide de bord 8. Gardez toujours vos mains hors de portée de la lame.

1. Levez le bouton Marche/Arrêt 1 pour mettre la scie en marche. Attendez jusqu'à ce que le jet d'eau couvre entièrement la lame.

REMARQUE : Couper le carreau sans eau peut endommager la coupe.

1. Dirigez le chariot de coupe vers la lame, puis poussez le carreau dans la lame. Continuez à pousser jusqu'à ce que la lame coupe entièrement le carreau.
2. Éteignez la scie en poussant le bouton Marche/Arrêt 1 vers le bas.
3. Une fois que la lame est arrêtée, retirez le carreau et le reste du chariot de coupe.

Verrouiller le chariot de coupe (Fig. 0)

Il y a une position de verrouillage pour le chariot.

Déplacez le chariot en position de verrouillage et verrouillez le chariot en poussant la goupille 3 dans un trou de la glissière.

Fig. O 3

Retrait et installation du chariot de coupe (Fig. A, P, Q)

Pour retirer le chariot de coupe

1. Déverrouillez l'arrêt du chariot de coupe 10.
2. Glissez le chariot de coupe hors de l'outil.

Fig. P

PORTER CABLE

Fig. Q

Pour installer le chariot de coupe

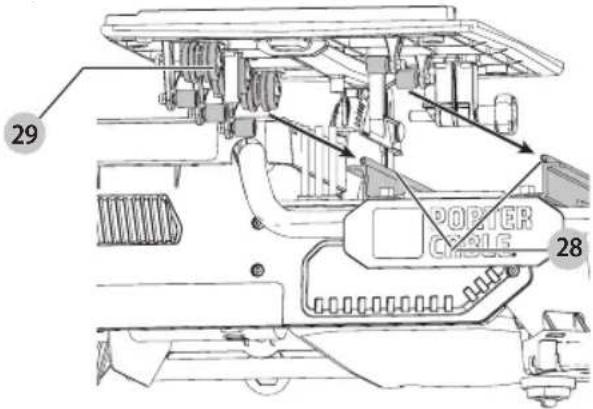

1. Alignez les rouleaux des guides des glissières 28 sur le chariot de coupe avec les glissières 29 sur l'outil. Assurez-vous que la goupille de verrouillage du chariot de coupe est position déverrouillée.
2. Glissez le chariot de coupe dans l'outil.
3. Verrouillez l'arrêt du chariot de coupe.

Fig. R

29 PORTER CABLE 28

Types de coupes (Fig. A, S)

Toujours faire un essai pour vous familiariser avec le trajet de la lame. Pratiquez sur un bout de carreau afin d'assurer que vous êtes à l'aise avec la sensation de la coupe. Poussez le chariot après la lame avant de mettre la scie en marche.

FRAnÇAis

Coupes droites

1. À l'aide d'un marqueur ou d'un crayon gras, indiquez la zone à être coupée sur le carreau.
2. Placez le carreau sur le chariot de coupe contre le guide du chariot de coupe 9 et alignez votre marque avec la lame.
3. Tirez sur le bouton Marche/Arrêt pour mettre la scie en marche et attendez que la lame soit complètement couverte d'eau.
4. Dirigez le chariot de coupe vers la lame, puis poussez le carreau dans la lame. Continuez à pousser jusqu'à ce que la lame coupe entièrement le carreau.

REMARQUE : Le capot à rabat sur le capot antiéclaboussures peut être pivoté pour aider à aligner la ligne sur le carreau avec la lame.

1. Éteignez la scie.

Coupes diagonales

Les coupes diagonales sont également appelées « coupes de long point à long point ».

1. Installez le guide de bord.
2. Alignez le point du carreau le plus près avec le guide du chariot de coupe 9 grâce à l'indicateur de coupe 30.
3. Alignez le devant du carreau avec la lame et maintenez contre le guide de bord.
4. Mettez la scie en marche et coupez.
5. Éteignez la scie.

Coupes en L

Une coupe en L est une section qui est retirée d'un morceau de carreau et est utilisée lors de la coupe d'un morceau de carreau pour s'ajuster dans un coin d'une armoire ou un morceau de garniture moulée.

1. Tracez le contour de la zone à couper des deux côtés du carreau.
2. Alignez le carreau avec le guide du chariot de coupe et coupez assez loin dans le carreau sans trop couper.
3. Coupez sur l'autre marque sur le carreau sans trop couper.
4. Retournez le carreau et coupez le long d'un des contours, mais cette fois-ci, une surcoupe peut se produire sans endommager la surface exposée du carreau en raison du rayon de lame. La surcoupe de l'autre ligne et le morceau coupé doivent être séparés du reste du carreau.
5. Éteignez la scie.

Ajustements (Fig. A, S)

Le guide du chariot de coupe et les glissières sont bien alignés à l'usine. L'expédition ou l'utilisation prolongée peut entraîner leur désalignement et ils devront être ajustés.

Mise au carré du guide du chariot de coupe avec la lame

1. Déposez un carré de 90° à plat sur la surface de la lame avec une extrémité contre le guide du chariot 9.

2. Si la lame n'est pas à 90° avec le guide du chariot, la glissière doit être ajustée.

3. Desserrez la vis d'ajustement du guide du chariot.

4. Ajustez le guide jusqu'à ce qu'il soit au carré avec la lame.
5. Serrez la vis d'ajustement du guide du chariot.

Ajustement parallèle du guide du chariot de coupe avec la lame

1. Déposez un carré de 90° à plat sur la surface de la lame avec une extrémité contre le guide du chariot 9.

Fig. S

30

1. Si la lame n'est pas à 90° avec le guide du chariot, la glissière doit être ajustée.
2. Desserrez les trois vis avant et arrière de la glissière du guide gauche et ajustez la glissière jusqu'à ce qu'elle soit parallèle à la lame.
3. Déplacez la glissière jusqu'à ce que le guide du chariot soit au carré avec la lame.
4. Serrez les trois vis de la glissière.

MAINTENANCE

AVERTISSEMENT : pour réduire le risque de blessures graves, éteindre l'outil et retirer le débrancher avant d'effectuer tout réglage et d'enlever ou d'installer tout accessoire. Un démarrage accidentel peut provoquer des blessures.

Lubrification

AVERTISSEMENT : NE JAMAIS pulvériser, ni appliquer au quelque manière que ce soit, un lubrifiant ou un solvant de nettoyage à l'intérieur de l'outil, car cela pourrait nuire sérieusement à la vie et au rendement de l'outil et entraîner des risques de blessure.

Les outils PORTER-CABLE sont lubrifiés en usine et sont donc prêts à utiliser. Cependant, on recommande d'apporter ou d'envoyer l'outil une fois par année dans un centre de service qualifié afin qu'il puisse être complètement nettoyé et inspecté.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière lors des évents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

FRAnÇAis

AVERTISSEMENT : ne jamais utiliser de solvants ni des produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

1. Éteignez et retirez la pile de la scie.
2. Placez un seau de 19 litres (5 gallons) sur le bouchon de vidange. Retirez le bouchon de vidange en desserrant l'écrou à oreilles fixé et laissez l'eau se vide dans le seau.
3. Glissez le chariot de coupe hors du système de glissières. Vaporisez le chariot de coupe avec un tuyau ou essuyez avec une éponge ou un chiffon à coulis.
4. Essuyez les glissières avec une éponge ou un chiffon à coulis. Les lubrifiants à vaporiser ne sont pas nécessaires sur la glissière ou les meules.
5. Nettoyez le réservoir d'eau en l'essuyant avec une éponge à coulis.

AVERTISSEMENT : ne pas vaporiser avec de l'eau. Une certaine quantité d'eau peut atteindre la zone du moteur.

Utilisez seulement un savon doux et un linge humide pour nettoyer l'outil. Plusieurs nettoyants domestiques contiennent des produits chimiques qui pourraient altérer le plastique de façon permanente. De plus, ne pas utiliser de l'essence, de la térébenthine, du vernis ou du diluant, des liquides de nettoyage à sec ou des produits semblables. Éviter de laisser un liquide entrer à l'intérieur de l'outil, ne jamais immerger toute pièce de l'outil dans un liquide.

Accessoires

AVERTISSEMENT : étant donné que les accessoires, autres que ceux offerts par PORTER-CABLE, n'ont pas été testés avec ce produit, utiliser de tels accessoires avec cet outil pourrait être dangereux. Afin de réduire le risque de blessures, seulement les accessoires recommandés PORTER-CABLE doivent être utilisés avec ce produit.

Une gamme complète d'accessoires est disponible au centre de services de l'usine PORTER-CABLE ou dans un centre de services de garantie autorisé. Veuillez visiter notre site Web www.portercable.com pour un catalogue ou le nom de votre fournisseur le plus près.

Lames

178 mm (7 po.) Meule pour céramique

178 mm (7 po.) Meule pour porcelaine

AVERTISSEMENT : l'usage de tout autre accessoire non recommandé avec cet outil peut présenter un danger.

Réparations

Le chargeur et le bloc-piles ne sont pas réparables.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la FINSULTÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend

l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine PORTER-CABLE ou un centre de réparation agréé PORTER-CABLE. Toujours utiliser des pièces de rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.
• COnFiRMATiOn DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d'assurances.
• sÉCURiTÉ: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'éventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs.

Registre en ligne à www.portercable.com/register.

GARANTIE LIMITÉE DE TROIS ANS

PORTER-CABLE réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil (deux ans pour les blocs-piles). Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.portercable.com ou composez le [phone]. Cette garantie ne s'applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d'autres. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d'autres droits qui varient selon les états ou les provinces.

En plus à la garantie, les outils PORTER-CABLE sont couverts par notre :

ENTRETIEN GRATUIT DURANT 1 AN : PORTER-CABLE entretiendra l'outil et remplacera ses pièces usées par utilisation normale sans frais à n'importe quel temps durant la première année après l'achat.

GARANTIE DE RETOUR DE 90 JOURS SANS CONDITION : Si vous n'êtes pas entièrement satisfait de la performance de votre outil motorisé PORTER-CABLE, vous pouvez le retourner en moins de 90 jours de la date d'achat avec une preuve d'achat pour un remboursement complet, sans aucune raison à fournir.

AMÉRIQUE LATINE La présente garantie ne s'applique pas aux produits vendus en Amérique latine. Pour les produits vendus en Amérique latine, consultez les renseignements sur la garantie particulière au pays comprise dans l'emballage, appelez l'entreprise locale ou consultez le site Web pour les renseignements complets sur la garantie.

Pour enregistrer votre outil pour service sous garantie, visitez notre site Web à www.portercable.com.

REMPIACEMEnT DEs ÉTiQUETTEs D'AVERTissEMEnT

Si vos étiquettes d'avertissement deviennent illisibles ou sont manquantes, composez le [phone] pour un remplacement gratuit.

PORTER CABLE.

Pour obtenir de l'aide au sujet du produit, visitez notre site Web au www.portercable.com pour une liste des centres de services ou téléphonez au centre de service à la clientèle de PORTER-CABLE au 888-848-5175.

PROBLÈME CAUSES POSSIBLES SOLUTIONS POSSIBLES
L'appareil ne démarre pas. Le cordon n'est pas branché.Le fusible du circuit a sauté.Le disjoncteur s'est déclenché.Le cordon ou l'interrupteur est endommagé.		Branchez l'outil dans une prise qui fonctionne.Remplacez le fusible du circuit. (Si le produit fait sauter à maintes reprises le fusible, cessez immédiatement l'utilisation et faites-le réparer par un centre de services PORTER-CABLE autorisé.)Réenclenchez le disjoncteur. (Si le produit fait enclencher à maintes reprises le disjoncteur, cessez immédiatement l'utilisation et faites-le réparer par un centre de services PORTER-CABLE autorisé.)Faites remplacer le cordon ou l'interrupteur dans un centre de services PORTER-CABLE autorisé.
La scie fait des coupes non satisfaisantes. La meule de coupe est émoussée.Pas assez d'eau dans le bac.La meule de coupe est installée à l'envers.Accumulation sur la meule de coupe.Mauvaise meule de coupe pour le travail à être effectué.		Remplacez la meule de coupe.Vérifiez le niveau d'eau et ajoutez de l'eau au besoin.Tournez la meule de coupe.Utilisez une pierre à dresser pour enlever l'accumulation.Changez la meule de coupe.
L'appareil ne fait pas des coupes précises. Le guide de bord n'est pas sécurisé au guide du chariot.La meule de coupe n'est pas au carré avec le guide du chariot.La meule de coupe n'est pas perpendiculaire à la surface du chariot.La pièce de travail bouge.		Vérifiez et ajustez.Vérifiez et ajustez.Vérifiez et ajustez le guide du chariot.Utilisez le guide de bord.
L'appareil vibre de façon excessive. La scie n'est pas installée sur une surface plane.La meule de coupe de la scie est endommagée.		Replacez sur une surface plane.Remplacez la meule de coupe.
La meule de coupe ne prend pas de vitesse. L'axe n'est pas serré. Serrez l'axe.
