| Type de produit | Scie circulaire sans fil |
| Marque | Porter-Cable |
| Modèle | PCCS500 |
| Alimentation | 20 V max (batterie lithium-ion, non incluse) |
| Diamètre de lame | 184 mm (7-1/4 po) |
| Alésage de lame | 15,9 mm (5/8 po) |
| Vitesse à vide | 5000 tr/min |
| Profondeur de coupe max. à 0° | 65 mm (2-9/16 po) |
| Profondeur de coupe max. à 45° | 50 mm (1-31/32 po) |
| Plage d'angle de biseau | 0° à 56° |
| Frein électrique | Oui, arrêt de la lame en 1-2 secondes |
| Protège-lame inférieur | Oui, à retour automatique |
| Port de dépoussiérage | Oui, compatible avec système AirLock™ ou standard 35 mm |
| Poignée principale | Avec revêtement caoutchouc |
| Poignée secondaire | Oui, pour une meilleure prise en main |
| Poids (sans batterie) | Environ 3,5 kg (7,7 lb) |
| Entretien | Nettoyage régulier à l'air comprimé sec ; ne pas utiliser de solvants |
| Sécurité | Bouton de verrouillage, frein de lame, protège-lame inférieur, système de protection électronique de la batterie |
| Pièces détachées | Lames, batteries, chargeurs, clé hexagonale disponibles en service agréé |
| Garantie | 3 ans (outil), 2 ans (batterie) |
FOIRE AUX QUESTIONS - PCCS500 Porter-Cable
Questions des utilisateurs sur PCCS500 Porter-Cable
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PCCS500 - Porter-Cable et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PCCS500 de la marque Porter-Cable.
MODE D'EMPLOI PCCS500 Porter-Cable
Manuel d'instructions
Manuel d'instructions
Scie circulaire de 184 mm (7-1/4 po) 20 V max*
Scie circulaire de 184 mm (7-1/4") 20 V Max*
PCCS500
Merci d'avoir choisi PORTER-CABLE! Consulter le site Web
www.portercable.com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre nouveau produit.
INSTRUCTIONS DE FONCTIONNEMENT, CENTRES DE SERVICE ET POLITIQUE DE GARANTIE.
AVERTISSEMENT: LISEZ CETTE INSTRUCTION AVANT D'UTILISER LE PRODUIT.
Français (traduction de la notice d'instructions originale) 14
1 Bouton Marche/Arrêt 2 Bouton de verrouillage 3 Poignée principale 4 Poignée secondaire 5 Patin 6 Lame de scie 7 Protecteur inférieur 8 Levier de rétraction du protecteur inférieur 9 Levier de réglage du biseau 10 Échelle d'angle de biseau 11 Rondelle de serrage de lame extérieure 12 Boulon de retenue de lame 13 Levier d'ajustement de la profondeur 14 Bouton de verrouillage de la tige 15 Pile 16 Bouton de libération de la pile 17 Clé hexagonale 18 Port de dépoussiérage

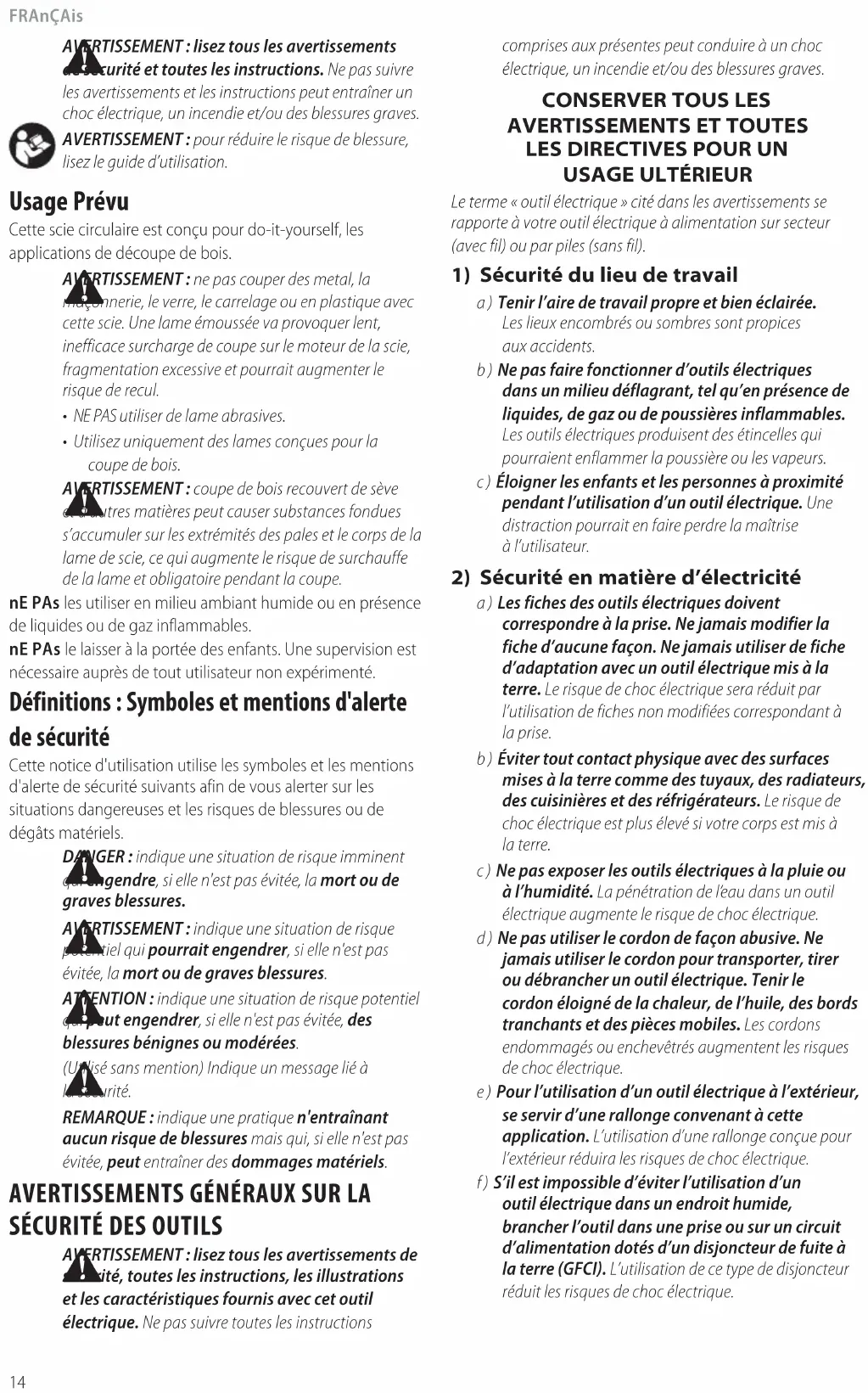

AVERTISSEMENT : lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.
AVERTISSEMENT : pour réduire le risque de blessure, lisez le guide d'utilisation.
Usage prévu
Cette scie circulaire est conçue pour do-it-yourself, les applications de découpe de bois.
AVERTISSEMENT : ne pas couper des métaux, la maçonnerie, le verre, le carrelage ou le plastique avec cette scie. Une lame émoussée va provoquer une coupe lente, inefficace, surcharge le moteur de la scie, provoquer une fragmentation excessive et pourrait augmenter le risque de recul.
• NE PAS utiliser de lames abrasives. - Utilisez uniquement des lames conçues pour la coupe de bois.
AVERTISSEMENT : La coupe de bois recouvert de sève et autres matières peut causer des substances fondues s'accumuler sur les extrémités des pales et le corps de la lame de scie, ce qui augmente le risque de surchauffe de la lame. Il est obligatoire de respecter cette consigne pendant la coupe.
Ne Pas les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.
Ne le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.
Définitions : symboles et mentions d'alerte de sécurité
Cette notice d'utilisation utilise les symboles et les mentions d'alerte de sécurité suivants afin de vous alerter sur les situations dangereuses et les risques de blessures ou de dégâts matériels.
DANGER : indique une situation de risque imminent qui engendre, si elle n'est pas évitée, la mort ou de graves blessures.
AVERTISSEMENT : indique une situation de risque potentiel qui pourrait engendrer, si elle n'est pas évitée, la mort ou de graves blessures.
ATTENTION : indique une situation de risque potentiel qui peut engendrer, si elle n'est pas évitée, des blessures bénignes ou modérées.
Un message sans mention Indique un message lié à la sécurité.
REMARQUE : indique une pratique n'entraînant aucun risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommages matériels.
Avertissements généraux sur la sécurité des OUTILS
AVERTISSEMENT : lisez tous les avertissements de la société, toutes les instructions, les illustrations et les caractéristiques fournies avec cet outil électrique. Ne pas suivre toutes les instructions
comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessures graves.
Conserver tous les avertissements et TOUTES les directives pour un usage ultérieur
Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).
Sécurité du lieu de travail
a) Tenir l'aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents. b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l'utilisateur.
2) Sécurité en matière d'électricité
a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique. e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge conçue pour l'extérieur réduira les risques de choc électrique. f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.
3) Sécurité personnelle
a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.
b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.
c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.
d) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures corporelles.
e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.
f) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.
g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.
h) Ne pas laisser votre connaissance acquise suite à l'utilisation fréquente des outils vous permettre de baisser la garde et ignorer les principes de sécurité de l'outil. Un acte irréfléchi peut causer une blessure grave en une fraction de seconde.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé.
c) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc-piles de l'outil avant d'effectuer tout ajustement, changement et entreposage de celui-ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.
d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'étant pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.
e) Gardez les poignées et surfaces d'emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.
f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser.
g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.
h) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissantes ne permettent pas la manutention et le contrôle sécuritaires de l'outil dans les situations imprévues.
5) Utilisation et entretien du bloc-piles
a) Ne recharger l'outil qu'au moyen du chargeur précisé par le fabricant. L'utilisation d'un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s'il est utilisé avec un autre type de bloc-piles.
b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L'utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie.
c) Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des brûlures ou un incendie.
d) En cas d'utilisation abusive, le liquide peut gicler hors du bloc-piles ; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.
e) Ne pas utiliser de bloc-piles ou outil qui a été endommagé ou modifié. Les unités endommagées ou modifiées peuvent avoir une réaction imprévisible résultant en un incendie, une explosion ou un potentiel de blessure. f) Ne pas exposer de bloc-piles ou l'outil aux flammes ou à des températures excessives. L'exposition aux flammes ou à une température au-dessus de 130 °C (265 °F) pourrait causer une explosion. g) Suivre toutes les instructions de recharge et ne rechargez pas le bloc-piles ou l'outil à des températures hors de la plage de température indiquée dans les instructions. Une recharge non conforme ou à une température hors des limites spécifiées peut endommager les piles et augmenter le risque d'incendie.
6) Réparation
a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électrique. b) Ne jamais réparer des blocs-piles endommagés. La réparation de blocs-piles doit seulement être effectuée par le fabricant ou les fournisseurs de service autorisés.
Consignes de sécurité propres à toutes les scies
a) ▲ DANGER : éloigner les mains des zones et organes de coupe. Maintenir la deuxième main sur la poignée auxiliaire ou le boîtier du moteur. Lorsque les deux mains maintiennent la scie, la lame ne peut les couper. b) N'essayez pas de tenir le dessous de l'ouvrage. Le protège-lame ne peut pas vous protéger de la lame en dessous de l'ouvrage. c) Ajustez la profondeur de coupe à l'épaisseur de l'ouvrage. Moins d'une dent entière de lame devrait être visible en dessous de l'ouvrage. d) Ne tenez jamais dans vos mains ou sur vos genoux un ouvrage qui est en cours de coupe. Fixez votre ouvrage sur une plateforme stable. Il est important de soutenir correctement l'ouvrage afin de minimiser l'exposition du corps à la lame, le risque de coïncement de la lame ou la perte de contrôle de l'outil. e) Tenez l'outil électrique par ses surfaces de préhension isolantes quand vous réalisez une opération au cours de laquelle l'outil de coupe pourrait entrer en contact avec des câbles dissimulés. Le contact avec un fil sous tension mettra également sous tension toutes les pièces métalliques exposées et donnera un choc électrique à l'utilisateur de l'outil.
f) Pendant les coupes de refente, utilisez toujours un guide de refente ou un guide à bord droit. Ceci augmente toujours l'exactitude de la coupe et diminue la possibilité de coïncement de la lame. g) Utilisez toujours des lames dont l'alésage central est de la taille et de la forme appropriées (soit en forme de diamant, soit en forme de rond). Les lames qui ne correspondent pas aux pièces de montage de la scie tourneront de façon excentrique, ce qui causera une perte de contrôle de l'outil. h) Ne vous servez jamais de rondelles ou de boulons de lames qui sont endommagés ou inappropriés. Les rondelles et le boulon de lame ont été conçus spécifiquement pour votre scie dans le but d'assurer une performance optimale et un fonctionnement sans danger.
Causes des rebonds et méthodes de prévention pouvant être utilisées par l'utilisateur :
- Le rebond est une réaction subite (causée par une lame de scie pincée, coincée ou mal alignée) qui peut entraîner le soulèvement d'une scie non contrôlée, sa sortie de l'ouvrage et sa projection en direction de l'utilisateur.
- Si la lame est pincée ou coincée fortement pendant l'abaissement de la scie, la lame se cale et le moteur réagit en entraînant rapidement l'outil vers l'arrière dans la direction de l'opérateur.
- Si la lame se tord ou perd son alignement correct au cours de la coupe, les dents sur le bord arrière de la lame peuvent entamer la surface supérieure du bois, forçant ainsi la lame à sortir du trait de scie et à « sauter » vers l'arrière en direction de l'opérateur.
Le rebond est la conséquence d'une mauvaise utilisation de la scie et/ou de procédures ou de conditions incorrectes, et il peut être évité en prenant les précautions qui sont décrites ci-dessous :
a) Maintenez fermement la scie avec vos deux mains et positionnez vos bras de façon à résister aux forces de rebond. Les forces de rebond peuvent être contrôlées par l'utilisateur quand les précautions appropriées sont prises. b) En cas de coïncement de la lame ou d'interruption d'une coupe pour une raison quelconque, relâchez la gâchette et tenez la scie immobile dans l'ouvrage jusqu'à ce que la lame se soit immobilisée complètement. Ne tentez jamais de retirer la scie de l'ouvrage ou de la tirer vers l'arrière pendant que la lame est en mouvement, car un rebond risquerait de se produire. Évaluez la situation et prenez les mesures correctives nécessaires pour éliminer la cause du coïncement de la lame. c) Lorsque vous remettez une scie en marche quand l'ouvrage est présent, centrez la lame de scie dans le trait de scie et vérifiee que les dents de la lame ne sont pas engagées dans le matériau.
de l'ouvrage. Si la lame de scie se coince, elle peut grimper hors de l'ouvrage ou rebondir sur celui-ci quand la scie est remise en marche.
d) Soutenez les panneaux de grande taille de façon à minimiser le risque de pincement et de rebond de la lame. Les panneaux de grande taille ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés des deux côtés sous le panneau, à proximité de la ligne de coupe et à proximité du rebord du panneau. e) N'utilisez pas de lame émoussée ou endommagée. Des lames non aiguisées ou mal installées produisent un trait de scie étroit qui cause une friction excessive, le coïncement de la lame et un effet de rebond. f) Les leviers de réglage de la profondeur et de l'angle de coupe de la lame doivent être bien serrés et assujettis avant de réaliser une coupe. Une modification du réglage de la lame pendant la coupe risque d'entraîner un coïncement et un rebondissement de la lame. g) Procédez avec une prudence supplémentaire quand vous réalisez une coupe en plongée dans des murs déjà en place ou dans des pièces sans issue. La lame saillante peut couper des objets, et ceci peut entraîner un rebond.
Fonction de la garde protectrice inférieure
a) Inspectez le protège-lame inférieur avant chaque utilisation pour vous assurer qu'il se ferme correctement. Ne faites pas fonctionner la scie si le protège-lame inférieur ne se déplace pas librement et ne se ferme pas instantanément. Ne forcez jamais le protège-lame inférieur dans la position ouverte à l'aide d'un collier de serrage ou d'une attache. Il est possible que le protège-lame inférieur se torde en cas de chute accidentelle de la scie. Soulevez le protège-lame inférieur à l'aide de la poignée rétractable et assurez-vous qu'il se déplace sans problème et qu'il ne touche pas la lame ou une autre pièce, quel que soit l'angle ou la profondeur de la coupe. b) Vérifiez le fonctionnement du ressort du protège-lame inférieur. Si le protège-lame inférieur et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant l'emploi. Le protège-lame inférieur peut parfois mal fonctionner à cause de pièces endommagées, d'accumulation de résine ou de débris. c) Le protège-lame inférieur doit être rétracté à la main uniquement à l'occasion de coupes spéciales telles que les « coupes en plongée » ou les « coupes composées ». Soulevez le protège-lame inférieur à l'aide de la poignée rétractable et relâchez-le dès que la lame pénètre dans le matériau de l'ouvrage. Pour toute autre opération de sciage, le protège-lame inférieur doit fonctionner automatiquement.
d) Vérifiez toujours que le protège-lame inférieur couvre la lame avant de placer la scie sur un banc ou sur le sol. Une lame non protégée qui tourne librement entraînera le mouvement de la scie en marche arrière, ce qui provoquera la coupe de tout ce qui se trouve sur sa trajectoire. Soyez conscient du temps nécessaire à la lame pour s'arrêter une fois que la gâchette est relâchée.
Renseignements de sécurité supplémentaires
ATTENTION : ne jamais modifier l'outil électrique. Laisser la pièce telle quelle. Cela pourrait entraîner des dommages matériels ou des blessures corporelles. ATTENTION : TOUJOURS utiliser des lunettes de sécurité. Les lunettes de tous les jours NE SONT PAS des lunettes de sécurité. De plus, utilisez un masque facial ou cache-poussière si l'opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ :
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3), • Protection auditive ANSI S12.6 (S3.19), • Protection respiratoire NIOSH/OSHA/MSHA. AVERTISSEMENT : certaines poussières créées par le polissage mécanique, le sciage, l'aiguisage, le perçage et autres activités de construction contiennent des produits chimiques reconnus dans l'État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont :
- le plomb provenant des peintures à base de plomb,
- la silice cristallisée provenant des briques, du ciment et d'autres produits de la maçonnerie ainsi que
- l'arsenic et le chrome provenant du bois de construction traité chimiquement.
Votre risque à ces expositions varie selon la fréquence dont vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques : travaillez dans un endroit bien aéré et travaillez avec un équipement de sécurité approuvé, comme les masques anti-poussière spécialement conçus pour filtrer les particules microscopiques.
- Portez des vêtements protecteurs et lavez vos zones exposées avec du savon et de l'eau. Permettre à la poussière d'entrer dans votre bouche, vos yeux ou la laisser sur la peau peut favoriser l'absorption des produits chimiques dangereux. Dirigez les particules loin du visage et du corps.
- Utilisez le dépoussiéreur approprié pour enlever la grande majorité de la statique et de la poussière en suspension. Ne pas enlever la statique et la poussière en suspension pourrait contaminer l'environnement de travail ou représenter un risque accru pour la santé de l'utilisateur et ceux qui sont à proximité.
- Utilisez des serres de fixation ou un autre dispositif de fixation permettant de soutenir et de retenir la pièce sur une plate-forme stable. Tenir la pièce avec la main ou contre le corps rend la pièce instable et risque de provoquer une perte de maîtrise de l'outil.
- Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Des vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans des pièces qui déplacent.
ATTENTION : lorsque vous ne l'utilisez pas, placez le casse sur le côté sur une surface stable là où cela n'entraînera pas un risque de trébuchement ou de chute. Certains outils avec de gros blocs-piles se tiendront debout sur le bloc-piles, mais ils peuvent facilement être renversés.
L'étiquette sur votre outil peut inclure les symboles suivants. Voici ces symboles et leur signification :
V.... volts
Hz..... hertz
min...... minutes
ou CC courant continu
Fabrication de classe I (relié à la terre)
.../min...... par minute
BPM...... battements par minute
IPM.... impacts par minute
OPM.... oscillations par minute
TR/MIN...... tours par minute
SPM.... Coups par minute
SPM.... Coups par minute
A...... ampères
W..... watts
Wh...... watts/heure
Ah..... ampères/heure
~ ou CA... courant alternatif
~ ou CA/CC... courant alternatif ou continu
Fabrication de classe II (double isolation)
n₀...... vitesse à vide
PSI...... livres par pouce carré
⊕...... borne de terre
⚠️...... symbole d'alerte de sécurité
Rayonnement visible : ne regardez pas la lumière.
portez une protection respiratoire
portez une protection oculaire
Lisez toute la documentation
Ne pas exposer à la pluie
PILES et chargeurs
Le bloc-piles n'est pas entièrement chargé lorsqu'il sort de la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez attentivement les instructions de sécurité suivantes, puis suivez les procédures de chargement énoncées. Lorsque vous commandez des blocs-piles de remplacement, assurez-vous d'inclure le numéro du catalogue et la tension.
Consignes de sécurité importantes pour les blocs-piles
AVERTISSEMENT : Lisez toutes les consignes d'exactitude, les instructions et les symboles d'avertissements du bloc-piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.
- Ne pas charger ou utiliser le bloc-piles en atmosphères explosibles comme la présence de
liquides inflammables, de gaz ou de poussière. Insérer ou retirer la pile du bloc-piles peut enflammer la poussière ou les vapeurs.
- Ne JAMAIS forcer le bloc-piles dans le chargeur. NE PAS modifier le bloc-piles de quelque façon que ce soit dans un chargeur non compatible puisque le bloc-piles peut se briser, causant une blessure corporelle.
- Chargez les blocs-piles seulement dans les chargeurs PORTER-CABLE.
- NE PAS éclabousser ou immerger dans l'eau ou tout autre liquide.
- NE PAS laisser d'eau ou un liquide quelconque pénétrer dans le bloc-piles.
- Ne pas entreposer ou utiliser l'outil et le bloc-piles dans des endroits où la température peut atteindre ou dépasser 104 °F (40 °C) (comme des remises extérieures ou des bâtiments métalliques en été par exemple). Pour une meilleure durée de service, entreposez le bloc-piles dans un endroit frais et sec. REMARQUE : Ne pas ranger les blocs-piles dans un outil avec la gâchette verrouillée. Ne jamais coller la gâchette avec du ruban adhésif en position Marche.
- Ne pas brûler le bloc-piles même s'il est gravement endommagé ou est entièrement usé. Le bloc-piles peut exploser au cours d'un incendie. Des vapeurs et des matières toxiques sont produites lorsque les blocs-piles au lithium-ion sont brûlés.
- Ne pas exposer le bloc-piles ou l'appareil au feu ou à une température excessive. L'exposition au feu ou à une température au-dessus de 130°C (265°F) pourrait entraîner une explosion.
- Suivez les instructions de recharge et ne chargez pas le bloc-piles ou l'appareil en dehors de la plage de températures indiquée dans les instructions. Recharger le bloc-piles de façon inappropriée ou en dehors des températures de la plage indiquée pourrait l'endommager et augmenter le risque d'incendie.
- Si le liquide des piles entre en contact avec la peau, lavez immédiatement avec de l'eau et du savon doux. Si le liquide vient en contact avec les yeux, rincez à l'eau courante pendant 15 minutes, ou jusqu'à ce que l'irritation cesse, en gardant les yeux ouverts. Si des soins médicaux sont nécessaires, sachez que l'électrolyte de la pile est composé d'un mélange de carbonates organiques liquides et de sels de lithium.
- Le contenu des piles peut causer une irritation respiratoire. Faites circuler de l'air frais. Si les symptômes persistent, consultez un médecin.
- Le liquide des piles peut être inflammable s'il est exposé aux étincelles ou aux flammes.
- Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fendu ou endommagé, ne pas l'insérer dans le chargeur. Ne pas écraser, échapper ou endommager le bloc-piles. Ne pas se servir d'un bloc-piles ou chargeur qui a subi un impact, a été échappé, renversé par un véhicule ou endommagé.
d'une façon ou d'une autre (par ex. perforé par un clou, frappé par un marteau, sur lequel on a marché). Les blocs-piles endommagés devraient être amenés/expédiés au centre de service pour recyclage.
Recommandations d'entreposage
Le meilleur lieu pour l'entreposage est un endroit frais et sec loin de la lumière directe du soleil et de la chaleur ou du froid excessif. Entreposez le bloc-piles entièrement chargé hors du chargeur.
Instructions de nettoyage du bloc-piles
La saleté et la graisse peuvent être retirées des surfaces extérieures du bloc-piles à l'aide d'un linge ou d'une brosse souple non métallique. Ne pas utiliser d'eau ou de solution nettoyante.
Transport
AVERTISSEMENT : Danger d'incendie. Ne pas entreposer ou transporter le bloc-piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes des piles exposées. Par exemple, ne pas placer le bloc-piles dans des tabliers, des poches, des coffres à outils, des boîtes d'ensembles de produits, des tiroirs, etc. avec des clous, des vis, des clés, les pièces de monnaie, les outils à main, etc. Lorsque vous transportez des blocs-piles individuels, assurez-vous que leurs bornes sont protégées et bien isolées de tout matériel avec lequel elles pourraient entrer en contact et causer un court-circuit.
REMARQUE : Les blocs-piles Li-ion ne doivent pas être mises dans des bagages enregistrés sur les avions et doivent être bien protégées contre les courts-circuits s'ils sont dans des bagages à main.
Le sceau RBRC ^MC
Veuillez apporter vos blocs-piles usagés à un centre de service agréé PORTER-CABLE ou à votre détaillant local pour le recyclage. Dans certaines régions, il est illégal de mettre les blocs-piles usagés à la poubelle. Vous pouvez aussi contacter votre centre de recyclage local pour des informations sur les endroits où déposer le bloc-piles usagé. Ne pas mettre dans la collecte sélective. Pour de plus amples renseignements, visitez www.call2recycle.org ou appelez au numéro sans frais dans le sceau RBRC ^MC : RBRC ^MC est une marque de commerce déposée de Call 2 Recycle, Inc.
Consignes de sécurité importantes pour tous les chargeurs de piles
AVERTISSEMENT : lisez toutes les consignes de sécurité, les instructions et les symboles d'avertissement du bloc-piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.
- NE PAS tenter de charger le bloc-piles avec un autre chargeur que PORTER-CABLE. Les blocs-piles et les
Les chargeurs PORTER-CABLE sont spécifiquement conçus pour fonctionner ensemble.
- Ces chargeurs ne sont pas conçus pour toute utilisation autre que le chargement des blocs-piles rechargeables PORTER-CABLE. Les autres types de chargement de blocs-piles peuvent causer la surchauffe et l'éclatement de ceux-ci, entraînant une blessure corporelle, des dommages matériels, un choc électrique ou une électrocution.
- Ne pas exposer le chargeur à la pluie ou la neige.
- Ne pas laisser l'eau ou tout liquide entrer dans le chargeur.
- Tirez la fiche au lieu du cordon lorsque vous débranchez le chargeur. Cela réduira le risque d'endommager la fiche et le cordon électriques.
Assurez-vous de ne pas placer le cordon là où il pourrait faire trébucher les passants ou être endommagé de quelque façon que ce soit.
- Ne pas utiliser une rallonge à moins que ce ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate pourrait entraîner un risque d'incendie, un choc électrique ou une électrocution.
- Lors de l'utilisation d'un chargeur à l'extérieur, gardez-le toujours au sec et utilisez une rallonge appropriée pour l'extérieur. L'utilisation d'une rallonge appropriée pour l'extérieur réduit le risque de choc électrique.
- Une rallonge doit avoir un calibre de fil (AWG ou calibrage américain normalisé des fils) approprié pour la sécurité. Plus le numéro de calibre du fil est petit, plus le cordon est lourd et par conséquent plus sa capacité est grande. Un cordon de taille inférieure entraînera une chute de tension de secteur, ce qui causera une perte de puissance et une surchauffe. Le tableau suivant affiche la bonne taille à utiliser selon la longueur totale de toutes les rallonges branchées ensemble et l'intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourd suivant.
Calibre minimum pour rallonges électriques
| Volts | Longueur totale de la rallonge en pieds (mètres) | ||||
| 120 V 25 (7,6) | 50 (15,2) 100 | (30,5) 150 | (45,7) | ||
| Courant nominal | AWG (American Wire Gauge) | ||||
| Plus de Pas plus de | |||||
| 0 6 18 | 16 16 14 | ||||
| 6 10 18 | 16 14 12 | ||||
| 10 12 | 16 16 14 12 | ||||
| 12 16 14 | 12 Non recommandé | ||||
- Ne pas placer tout objet sur le dessus du chargeur ou placer le chargeur sur une surface molle qui pourrait bloquer les fentes de ventilation et entraîner une chaleur interne excessive. Placez le chargeur loin de toute source de chaleur. Le chargeur est ventilé grâce aux fentes du dessus et du bas du boîtier.
- Ne pas utiliser le chargeur avec un cordon endommagé. Faites-les remplacer immédiatement.
- Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il a été échappé ou est autrement endommagé de quelque façon que ce soit. Apportez-le dans un centre de services autorisé.
- Ne pas désassembler le chargeur; apportez-le dans un centre de services autorisé lorsqu'un entretien ou une réparation est nécessaire. Un mauvais remontage peut entraîner un danger de choc électrique, une électrocution ou un incendie.
- Le chargeur est conçu pour fonctionner sur une alimentation électrique domestique 120 V. Ne pas essayer de l'utiliser sur toute autre tension. Cette consigne ne concerne pas le chargeur pour véhicule.
- Les matières étrangères conductrices telles, mais sans s'y limiter, les poussières de meulage, les copeaux métalliques, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques devraient être éloignées des ouvertures du chargeur et des fentes de ventilation.
- Débranchez toujours le chargeur de l'alimentation lorsqu'il n'y a aucun bloc-piles à l'intérieur.
Charger un bloc-piles
Les chargeurs PORTER-CABLE sont conçus pour recharger les blocs-piles PORTER-CABLE. Durées de charge : PCC690L en 40 à 80 minutes, PCC691L en 70 à 140 minutes, PCC692/PCC692L en 40 à 80 minutes et PCC695L/PCC699L en 180 à 360 minutes selon le bloc-piles étant chargé.
REMARQUE : Consultez l'étiquette près du (des) voyant(s) de chargement sur le chargeur pour les modèles de clignotement.
- Branchez le chargeur dans une prise appropriée.
- Insérez et appuyez complètement le bloc-piles.
- Le voyant DEL clignotera, indiquant que la pile est en cours de recharge.
- La fin de la recharge est indiquée par le voyant DEL qui demeure allumé de façon continue. Le bloc est complètement chargé et peut être utilisé à ce moment ou laissé sur le chargeur.
AVERTISSEMENT : Chargez seulement le bloc-piles si la température de l'air est supérieure à 4,5 °C (40 °F) et inférieure à 40 °C (104 °F).
- Le chargeur ne chargera pas un bloc-piles défectueux, ce qui peut être indiqué par le(s) voyant(s) de chargement qui reste(nt) éteint(s). Apportez le chargeur et le bloc-piles à un centre de service autorisé si le(s) voyant(s) reste(nt) éteint(s).
REMARQUE : pour retirer le bloc-piles, il faut appuyer sur le bouton de libération du bloc-piles sur certains chargeurs.
Batterie défectueuse
Le chargeur peut détecter un bloc-piles faible ou endommagé. Le voyant DEL clignote selon l'indication sur l'étiquette. Si vous voyez le clignotement de bloc-piles défectueux, ne poursuivez pas la recharge du bloc-piles.
Retournez-la dans un centre de services ou un site de collecte pour la recycler.
Délai en cas de bloc chaud ou froid
Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, le voyant clignote selon le schéma indiqué sur l'étiquette. Il lance automatiquement un délai pour bloc-piles chaud/froid, suspendant la charge jusqu'à ce que le bloc-piles ait atteint une température appropriée. Le chargeur passe alors automatiquement en mode de chargement du bloc-piles. Cette fonction assure une durée de vie maximale du bloc-piles.
Un bloc-piles froid peut se charger à une vitesse plus lente qu'un bloc-piles chaud.
Système de protection électronique
Les outils Li-lon sont conçus avec un système de protection électronique qui protégera le bloc-piles contre une surcharge, une surchauffe et une importante décharge. L'outil s'éteint automatiquement et le bloc-piles doit être rechargé.
Remarques importantes sur la charge
- Une vie plus longue et une meilleure performance peuvent être obtenues si le bloc-piles est chargé lorsque la température de l'air est située entre 18 ° et 24 °C (65 ° et 75 °F). NE PAS charger lorsque le bloc-piles est en dessous de +4,5 °C (+40 °F) ou au-dessus de +40 °C (+104 °F). C'est important et cela préviendra les dommages graves au bloc-piles.
- Le chargeur et le bloc-piles peuvent devenir chauds au toucher durant le chargement. C'est un état normal et cela n'indique pas un problème. Pour faciliter le refroidissement du bloc-piles après l'utilisation, évitez de placer le chargeur ou le bloc-piles dans un environnement chaud comme une remise en métal ou une remorque non isolée.
- Si le bloc-piles ne se charge pas de façon appropriée :
a. Vérifiez le fonctionnement de la prise en branchant une lampe ou un autre appareil; b. Vérifiez si la prise d'alimentation est connectée à un interrupteur d'éclairage qui s'éteint lorsque vous éteignez les lumières; c. Si les problèmes de chargement persistent, apportez l'outil, le bloc-piles et le chargeur dans votre centre de services local.
- Vous pouvez charger un bloc partiellement utilisé au moment désiré sans effet indésirable sur le bloc-piles.
Instructions de nettoyage du chargeur
AVERTISSEMENT : danger de choc électrique. Débranchez le chargeur de la prise CA avant de nettoyer. La saleté et la graisse peuvent être retirées des surfaces extérieures du chargeur à l'aide d'un linge ou d'une brosse souple non métallique. Ne pas utiliser d'eau ou de solution nettoyante.
Montage mural
Certains chargeurs PORTER-CABLE sont conçus pour pouvoir être installés au mur ou être placés verticalement sur une table ou une surface de travail. Pour la fixation au mur, placez le chargeur près d'une prise de courant et loin d'un coin ou d'autres obstructions qui peuvent nuire à la circulation de l'air. Utilisez la base du chargeur comme modèle pour l'emplacement des vis de montage sur le mur. Fixez solidement le chargeur à l'aide de vis pour cloison sèche (achetées séparément) d'au moins 1 po (25,4 mm) de longueur avec tête de diamètre de 0,28 à 0,35 po (7 à 9 mm) vissées dans du bois à une profondeur optimale en laissant exposée une partie de vis d'environ 7/32 po (5,5 mm). Alignez les fentes au dos du chargeur avec les vis exposées et insérez-les entièrement dans les fentes.
Assemblage et ajustements
AVERTISSEMENT : afin de réduire le risque de blessure corporelle, éteignez et retirez le bloc-piles avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.
Fixation et retrait de la lame (fig. b)
- Relever le protège-lame inférieur 7 et insérer la lame 6 et les rondelles de fixation 11 comme illustré à la Figure B
- Enfoncer le dispositif de verrouillage de la broche 14 tout en tournant le boulon de retenue de lame 12 avec la clé hexagonale 17 jusqu'à ce que le verrou de la lame s'engage et que la lame s'immobilise. REMARQUE : la clé hexagonale est rangée sur la scie comme illustré dans la Figure A.
- Serrer solidement la vis de serrage de la lame avec la clé hexagonale.
REMARQUE : Le boulon a un filetage à droite. Pour dévisser, tournez dans le sens contraire des aiguilles d'une montre. Pour visser, tournez dans le sens des aiguilles d'une montre.
REMARQUE : ne jamais enclencher le verrou de la lame alors que la scie fonctionne ou de l'utiliser pour immobiliser l'outil. Ne jamais mettre la scie en marche avec le dispositif de verrouillage de la lame engagé. Ces actions pourront se solder par de graves dommages à la scie.
Soutien de grands panneaux/fixation de la pièce (fig. c–f)
Soutenir les grands panneaux pour réduire le risque de pincement et d'effet de rebond de la lame. Les grands panneaux s'affaissent sous leur propre poids, comme montré à la Figure C.
Installer des pièces d'appui sous le panneau, des deux côtés, près de la ligne de coupe et du bord du panneau (Figure D).
AVERTISSEMENT : ne jamais tenir la pièce dans ses mains ou la placer de travers sur ses jambes pour la couper (Figure E).
Fixer solidement la pièce à une plateforme stable, comme montré à la Figure F. Il est important de soutenir la pièce correctement afin de minimiser l'exposition des parties du corps à la lame, de coincer celle-ci ou de perdre la maîtrise de l'outil.
Réglage de la profondeur de coupe (fig. g, h)
La profondeur de la coupe doit être réglée selon l'épaisseur de la pièce.
- Pour ajuster la profondeur de coupe, desserrer la poignée d'ajustement de profondeur 13 qui déverrouillera la base-patin de la semelle 5.
- Alignez le patin de la scie à la profondeur de coupe désirée indiquée sur l'échelle de la bande de profondeur.
- Régler l'ajustement de profondeur de la scie de sorte qu'une seule dent 19 de la lame dépasse de la surface inférieure de la pièce 20 tel qu'illustré à la Figure H.
- Serrer le bouton ou le levier pour verrouiller la semelle de la scie en place.
Réglage de l'angle de biseau (fig. i)
La scie peut être réglée pour des angles de biseau entre 0° et 56°.
- Desserrer le bouton ou la poignée d'ajustement de biseau 9 pour débloquer la semelle 5.
- Placer la base-patin à l'angle désiré indiqué sur le rapporteur de biseau sur la échelle de réglage de biseau 10.
- Serrer le bouton de réglage de biseautage pour verrouiller la semelle de la scie en position.
- Confirmer la précision du réglage en vérifiant l'angle de biseau en coupant une pièce de chute.
Réglage de la semelle pour les coupes de 90° (fig. j)
La semelle 5 a été fixée par l'usine pour assurer que la lame est perpendiculaire à la chaussure, à 0° réglage de biseau.
Si un réglage supplémentaire s'avère nécessaire, on doit :
- Régler la scie à un angle de biseautage de 0°.
- Relever le protège-lame 7.
- Desserrer le bouton de réglage du biseautage de poignée d'ajustement de biseau 9. Déposer une équerre contre la lame de scie 6 et la semelle pour l'ajuster à 90°.
- Tournez la vis d'étalonnage 21 afin que le patin s'arrête à l'angle approprié.
- Confirmez la précision du réglage en vérifiant l'équerrage d'une véritable coupe sur une retaille de matériau.
Fonctionnement
AVERTISSEMENT : afin de réduire le risque d'accident corporel grave, éteignez l'outil et retirez le bloc-piles avant de transporter, d'effectuer tout ajustement, de nettoyer, de réparer ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer des blessures.
Installation et retrait du bloc-piles (fig. e)
AVERTISSEMENT : s'assurer que l'outil/appareil est en position « Off » avant d'insérer le bloc-piles.
REMARQUE : pour une meilleure performance, assurez-vous que le bloc-piles est complètement chargé.
Pour installer le bloc-piles 6 dans l'outil, alignez le bloc-piles avec les glissières à l'intérieur de la poignée de l'outil et glissez-le dans la poignée jusqu'à ce que le bloc-piles soit bien placé dans l'outil et assurez-vous qu'il est enclenché.
Pour retirer le bloc-piles de l'outil, appuyez sur le bouton de libération 16 et tirez-le fermement hors de la poignée de l'outil. Insérez-le dans le chargeur comme indiqué dans la section relative au chargeur du présent manuel.
Position appropriée des mains (fig. l)
AVERTISSEMENT : afin de réduire le risque de blessure corporelle grave, utilisez TOUJOURS la position des mains appropriée comme illustré.
AVERTISSEMENT : afin de réduire le risque de blessure, tenez TOUJOURS solidement en prévision d'une réaction soudaine.
Une position des mains appropriée nécessite une main sur la poignée auxiliaire 3 et une main sur la poignée principale 11.
Diamètre de lame 7-1/4" (184 mm)
Profondeur de coupe max., biseau 45° 1-31/32" (50mm)
Profondeur de coupe max., biseau 0° 2-9/16" (65mm)
Tr/min à vide 5000
Interrupteur marche/arrêt (fig. a)
La scie dispose d'un mécanisme de blocage de l'interrupteur marche/arrêt (détente) pour prévenir un fonctionnement involontaire.
- Pour utiliser l'outil, enfoncer le bouton de verrouillage 2 d'un côté ou l'autre de la scie et le maintenir ainsi alors que vous enfoncez l'interrupteur marche/arrêt 1.
- Une fois que la détente est enfoncée et que l'outil est en marche, relâcher le bouton de verrouillage. L'outil continuera de fonctionner tant que la détente sera enfoncée.
- Pour l'éteindre, la relâcher simplement.
REMARQUE : il n'est pas possible de bloquer l'outil en position de marche, et la détente ne doit jamais être bloquée par aucun moyen.
Frein électrique automatique
La scie est dotée d'un frein de lame électrique automatique qui arrête la lame de la scie dans les 1–2 secondes qui suivent le relâchement de la détente. La fonction est automatique et n'exige aucun réglage.
Protège-lame inférieur
AVERTISSEMENT : le protège-lame inférieur est un dispositif de sécurité destiné à réduire les risques de dommages corporels graves. Ne jamais utiliser la scie sans son protège-lame inférieur, ou s'il est endommagé, mal assemblé ou ne fonctionne pas correctement. Ne pas compter sur le protège-lame inférieur pour vous protéger en toute circonstance. Votre sécurité dépend autant du respect des avertissements et des précautions prises que de l'utilisation correcte de la scie. Vérifier que le protège-lame inférieur se referme correctement avant chaque utilisation comme décrit dans la section Consignes additionnelles de sécurité propres à toutes les scies. Si le protège-lame inférieur manque ou ne fonctionne pas correctement, faire vérifier la scie avant toute utilisation. Pour assurer votre sécurité et la fiabilité du produit, toutes les opérations de réparation, d'entretien et de réglage doivent être effectuées dans un centre de service autorisé ou par du personnel qualifié en utilisant systématiquement des pièces de rechange identiques.
Vérifier le protecteur inférieur (fig. a)
- Éteignez l'outil et débranchez-le de l'alimentation.
- Tournez le levier rétractable du protecteur inférieur 8 de la position complètement fermée à la position complètement ouverte.
- Relâchez le levier et observez le protecteur 7 retourner à la position complètement fermée.
L'outil doit être entretenu par un centre de services qualifié si :
- il ne réussit pas à retourner à la position complètement fermée,
- il se déplace de façon intermittente ou lentement, ou
- il entre en contact avec la lame ou toute partie de l'outil dans tous les angles et toutes les profondeurs de coupe.
Sélection de la lame
La scie circulaire utilise des lames de 184 mm (7-1/4 po) de diamètre ayant un alésage de 15,9 mm (5/8 po) de diamètre. Les lames à utiliser doivent être prévues pour un régime minimum de 6000 tr/min. NE PAS utiliser de meules abrasives.
Coupes générales
AVERTISSEMENT : Débrancher le chargeur avant de le nettoyer. Cela réduira le risque de choc électrique. Le risque ne sera pas éliminé en enlevant simplement le bloc-piles.
S'assurer que le protège-lame inférieur fonctionne.
Sélectionner la lame appropriée au matériau à découper.
- Mesurer et marquer le bois à découper.
- Soutenir et fixer solidement la pièce (Soutien de grands panneaux/fixation de la pièce).
- Utiliser le matériel de sécurité approprié et requis (Consigne de sécurité supplémentaire).
- Protéger et entretenir la zone de travail (Consignes de sécurité propres à toutes les scies).
- Insérer le bloc-piles et s'assurer que la détente de la scie fonctionne.
Chage
AVERTISSEMENT : pour réduire le risque de blessures corporelles graves, toujours tenir l'outil des deux mains.
- Gardez votre corps placé d'un côté ou l'autre de la lame, mais non en ligne avec la lame de la scie. Le rebond pourrait faire en sorte qu'elle saute vers l'arrière. Consultez Consignes de sécurité supplémentaires pour toutes les scies et Causes de rebonds et avertissements reliés.
- Laisser la lame fonctionner librement quelques secondes avant de commencer la coupe.
- Appuyer légèrement sur l'outil tout en effectuant la coupe.
- Travailler en appuyant la semelle sur la pièce.
Conseils pour une utilisation optimale
- Comme il est impossible d'éviter des éclats le long de la ligne de coupe sur la partie supérieure de l'ouvrage, couper sur le côté où les éclats sont tolérés.
- Lorsque les éclats doivent être limités, par exemple lors de la coupe de stratifiés, fixer une planche de contreplaqué sur la partie supérieure de l'ouvrage.
Coupe effectuée à partir de l'intérieur d'un matériau (fig. m)
AVERTISSEMENT : ne jamais bloquer le protège-lame interne en position haute. Ne jamais déplacer la scie vers l'arrière pendant une coupe interne. Cela pourrait faire sortir la scie de la surface de travail et poser des risques de dommages corporels.
On effectue une coupe interne dans un plancher, un mur ou toute autre surface plane.
- Régler le patin afin d'obtenir la profondeur de coupe souhaitée.
- Pencher la scie vers l'avant et appuyer le devant du patin sur le matériau à couper.
- À l'aide du levier rétractant du protège-lame inférieur, rétractez le protège-lame inférieur vers le haut. Abaissez l'arrière du patin jusqu'à ce que les dents de scie touchent légèrement la ligne de coupe.
- Relâchez le protège-lame inférieur (son contact avec la pièce le maintiendra en position ouverte alors que vous commencerez la coupe). Retirez la main du levier rétractant du protège-lame inférieur et agrippez fermement la poignée auxiliaire 11, comme illustré en Figure M. Positionnez corps et bras de façon à pouvoir résister à tout rebond possible.
- S'assurer que la lame n'est pas en contact avec la surface de coupe avant de démarrer le moteur.
- Démarrer le moteur et baisser graduellement la scie jusqu'à ce que le patin repose à plat sur la surface. Faire avancer la scie le long de la ligne de coupe jusqu'à ce que cette dernière soit terminée.
- Relâchez la gâchette et laissez la lame s'arrêter complètement avant de retirer la lame du matériau.
- Pour commencer toute nouvelle coupe, répétez la procédure ci-dessus.
Coupes en long (fig. m)
Une coupe en long consiste à couper de larges panneaux en bandes plus étroites (couper dans le sens du grain). Il est plus difficile de guider manuellement ce genre de coupe, et l'utilisation d'un guide longitudinal est recommandée.
Entretien
AVERTISSEMENT : afin de réduire le risque de bure corporelle, éteignez l'appareil et retirez le bloc-piles avant d'effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures.
Votre outil électrique PORTER-CABLE a été conçu pour fonctionner longtemps avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l'outil dépendra d'un entretien adéquate et d'un nettoyage régulier.
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière hors documents au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni de tels produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.
Accessoires
AVERTISSEMENT : Les accessoires autres que PORTER-CABLE n'ayant pas été testés avec ce produit, leur utilisation avec cet outil peut s'avérer dangereuse. Pour réduire le risque de blessure, seuls les accessoires recommandés par PORTER-CABLE doivent être utilisés avec ce produit.
Les accessoires recommandés pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d'aide pour localiser un accessoire, contactez PORTER-CABLE, appelez au 1-888-848-5175 ou consultez notre site web : www.portercable.com.
Extraction des poussières (fig. a)
AVERTISSEMENT : risque d'inhalation de la poussière. Afin de réduire le risque de blessures, veillez à TOUJOURS porter un masque à poussière homologué.
Votre outil est livré avec un raccord pour l'extraction des poussières 18.
Le raccord pour l'extraction des poussières vous permet de raccorder l'outil à un extracteur de poussière externe, soit en
utilisant le système AirLock™, soit en utilisant un dispositif standard de 35 mm.
AVERTISSEMENT : Utilisez TOUJOURS un extracteur conçu conformément aux directives applicables relatives à l'émission de poussière pendant le sciage du bois. La plupart des tuyaux d'aspirateurs s'adaptent directement sur la sortie prévue pour l'extraction des poussières.
Réparations
Le chargeur et le bloc-piles ne sont pas réparables. Le chargeur ou le bloc-piles ne comportent aucune pièce réparable.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la L'ENTÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés (cela comprend l'inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine PORTER-CABLE ou un centre de réparation agréé PORTER-CABLE. Toujours utiliser des pièces de rechange identiques.
Enregistrez-vous en ligne
Nous vous remercions de votre achat. Enregistrez votre produit maintenant pour :
- SERVICE DE GARANTIE : L'enregistrement de votre produit en ligne vous aide à obtenir un service de garantie efficace au cas où vous auriez un problème avec votre produit.
- CONFIRMATION DE PROPRIÉTÉ : En cas de pertes liées aux assurances telles qu'un incendie, une inondation ou un vol, votre enregistrement de propriété servira de preuve de votre achat.
- POUR VOTRE SÉCURITÉ : L'enregistrement de votre produit nous permet de vous contacter dans le cas peu probable d'une notification de sécurité requise selon le Federal Consumer Safety Act.
- Inscrivez-vous en ligne sur www.portercable.com
Garantie limitée de trois ans
PORTER-CABLE réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil (deux ans pour les bloc-piles). Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.portercable.com ou composez le 1-888-848-5175. Cette garantie ne s'applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d'autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d'autres droits qui varient selon les états ou les provinces.
En plus de la présente garantie, les outils PORTER-CABLE sont couverts par notre
Contrat d'entretien gratuit d'un an
PORTER-CABLE entretiendra l'outil et remplacera les pièces usées au cours d'une utilisation normale et ce, gratuitement, pendant une période d'un an à compter de la date d'achat.
Garantie de remboursement de 90 JOURS
Si l'acheteur n'est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l'outil électrique ou de la cloueuse PORTER-CABLE, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.
AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.
Remplacement gratuit des étiquettes
D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1-888-848-5175 pour en obtenir le remplacement gratuit.
825 Highway 45 North, Jackson, Tennessee 38305 (888) 848-5175 • www.portercable.com
