MODE D'EMPLOI ILCO Unican 4000 Mortise KABA
Pour plus de sécurité,
vecunez renvoyer la carte de garantie qui
se trouve dans
les Instructions
a installation de la serrure Série 4000.
La carte de référence rapide de la Série 4000 : un outil pratique pour suivre les étapes de programmation et les codes de commande de la serrure de la Série 4000.
English Español Français
Serrure programmable à boutons-poussoirs Série 4000 Manuel d'utilisation
Deuxième édition
Toute présentation ou reproduction électronique ou mécanique par quelque procédé que ce soit et notamment par photocopie, enregistrement ou système de stockage ou de récupération d'informations est interdite sans l'autorisation écrite de l'éditeur.
Los informations contenues dans ce manuel sont conformes aux connaissances que possède ILCO UNICAN.
Certaines caractéristiques peuvent être modifiées sans préavis.
ILCO
UNICAN.
L. Grupin LINCAN
DB-PKG-2471 E/S/F 05/00
(1) 2017年1月1日
Table des Matières
1 Introduction ....53
2 Caractéristiques de la serrure ....54
3 Fonctions de programmation de la serrure .....55
4 Guide d'utilisation de la serrure .....56
4.1 Principes de fonctionnement ....56
4.2 Interface utilisateur ....58
4.3 Programmation des codes de commande ....60
5 Mise en route 66
6 Sécurité et entretien ....68
6.1 Sécurité .....68
6.2 Entretien 68
7 Dépannage et soutien technique ....72
8 Relevé des codes de la serrure Série 4000 ....74
Chapitre 1
Introduction
La serrure Sérlo 4000 est un système do verrouillage programmable à boutons-poussoirs entièrement autonome, alimenté par des piles alkalines et qui fonctionne sans câblage ni matériel informatique. Cette serrure n'accordo l'accès qu'aux utilisateurs autorisées et est dotée d'une clé mécanique d'accès prioritaire pour les cas d'urgence. Les oodos d'accès (ontro) des utilisateurs pouvant être changes ou supprimés en quelques secondes et des mécanisme permet le verrouillage temporaires de la serrure en dehors des heures de travail, pour un utilisateur ou un groupe d'utilisateurs. Ce système de verrouillage peut également être mis en mode libre-acce à n'importe quel moment. Ces autres cyl-morique, mais les usages de la serrure sont une force sur le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un net le plus d'un
La serrure Série 4000 est idéale pour les sites très fréquentés tels que les édifices commerciaux, les édifices du gouvernement, les établissements militaires, les bâtiments industriels, les hôpitaux, les résidences universitaires, les ensembles d'habitations en copropriété et partout où le contrôle des clés constitue un problème et ou un contrôle de l'accès est requis.


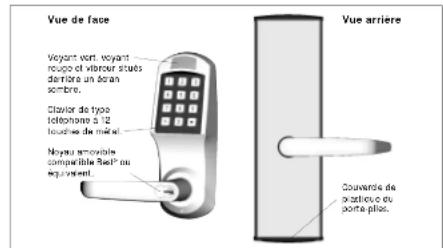

Vue de face Voyant vert voyant rouge et vibréur stats derrière un écran sombre. Clavier de type téléphone à 12 touches de miéril Noyant amovable comparitable shelf ou équipement. Vue arriere Couverde de pazivou ou ponte plies.Chapitre 2
Caractéristiques de la serrure
- Serrure cylindrique ultra-solide et durable pourvue d'un mécanisme d'embrayage
- Préparation pour les portes standard 161: logement du corps de 54mm (2%") et pène de 25mm (1%): adaptable à une distance d'entrée de 60mm (2%") sur les portes des éclifices commerciaux et résidentiels
- Homologation de conformité avec la norme 156.2 de l'ANSI/BHMA pour les serrures de classe 1
- Résistance au feu UL/ULC de 3 heures pour les portes de catégorie A
- Utilisation intérieure ou extérieure, résistance aux intemperies: température d'utilisation pour les applications intérieures: 0°C à 49°C (32°F à 120°F); température d'utilisation pour les applications extérieures: - 35°C à 66°C (-31°F à 151°F)
- Main de serrure réversible conformément aux exigences de l'ADA (Americans with Disabilities Act)
- La clé d'ouverture manuelle accepte des cylindres à noyau amovible de type Best et compatibles, Medeco/ASSA, Schlage et Yale.
- Robuste clavier métallique résistant aux actes de vandalisme, utilisé pour accorder l'accès et activer toutes les fonctions de programmation
- Légères modifications requises pour adapter la serrure aux systèmes de verrouillage à boutone-pouessoire de la concurrence
- Finis attrayants: chromo satiné (626/US26D), laiton satiné (606/US4) et laiton brillant (605/US3)
Chapitre 3
Fonctions de programmation de la serrure
- Interface utilisateur conviviale pourvue de deux indicateurs, l'un visuel (voyants vert et rouge) et l'autre sonore (signaux sonares forts ou faiblos).
- Trois niveaux de sécurité: Maître (un code), Direction (trois codes) et Utilisateur (jusqu'à 18 codes Utilisateur et un code Service), qui permettent une gestion du contrôle de l'accès des plus souples.
- Différentes configurations effectuées à l'usine pour les établissements commerciaux, résidentiels ou pour les accès réservés aux personnes handicapées.
- Programmation de la serrure en quelques secondes permettant d'ajouter, de changer ou de suprimer un ou tous les codes d'accès utilisateur associés à un code d'autorisation de niveau Maître ou Direction.
- Jusqu'à 1 000 000 de codes d'accès uniques; le code d'accès Utilisateur peut comprendre trois à six chiffres.
- Verrouillage temporaire en cas de nécessité de sécurité absolue. Il est possible de verrouiller temporairement un code individuel, un groupe de codes ou tous les codes d'acce en dehors des heures de travail et pendant les jours fériés.
- Pour plus de commodité, le mode libre-accès permet l'accès sans code.
- Le mode inviolable, dont la durée peut atteindre 15 minutes, est activé après plusieurs tentatives d'accès non autorisé ou après l'entrée de codes non valides.
- Fonctionne avec quatre piles alcalines standard AA d'une durée maximale de quatre ans ou 80 000 ouvertures (selon ce qui se produit en premier).
- Avertissement sonore et visuel anticipé en cas de piles faibles (la serrura continuera de fonctionner jusqu'à ce que les piles soient complètement clôchargés).
- La serrure peut être déverrouillée à distance, de l'intérieur et à une distance maximum de 30 m (90°), par l'entremise d'une paire de câbles lorsadés AWG raccordant un commutateur à poussoir normalement ouvert au boîtier de la serrure intérieure.
Le code Direction peut être réinitialisé et remplacé par le code attribué par défaut à l'usine de façon sûre, de l'intérieur, s'il a été oublié.
Chapitre 4
Guide d'utilisation de la serrure
4.1 Principes de fonctionnement
La serrure Série 4000 fonctionne selon trois niveaux de sécurité: Maître, Direction (de série) et Utilisateur.
Le niveau de securité Maître ne comprend qu'un seul code, composé de huit chiffres. Il s'agit d'un code d'autorisation ou de vérification (et non d'un code d'accès), utilisés pour contrôler les codes d'autorisation, les codes d'accès et les différents fonctions de programmation de la serrure. Lo détenteur du code Maître a la possibilité de changer le code d'autorisation Maître, d'ajouter, de changer, de supprimer, de verrouiller ou de réactiver les codes d'autorisation Direction, les codes d'accès Utilisateur et le code d'accès Service. Il peut aussi programmer la serrure comme suit:
• Activer el desactiver le mode libre access
- Activer et désactiver la fonction de déverrouillage à distance
• Régler la durée du déverrouillage d'une à vingt secondes
• Établir une période de blocage anti-sabotage allant de 30 secondes à 15
minutos
• Règler le volume du son de l'alarme sur inaudible (off), faible (soft) ou
fort (loud)
- Configurer la serrure en vue d'une utilisation dans un immeuble
commercial, résidentiel ou d'un accès réservé à des personnes
h and capes
Le niveau Direction comprend trois codes pouvant comporter sept chiffres. Ces codes sont également des codes d'autorisation et non des codes d'accès. Chaque code d'autorisation Direction est utilisé pour contrôler une groupe particular comprenant jusqu'à six codes d'accès Utilisateurs permettant d'activer les mêmes fonctions que le code Maitro: suppression, vorrouillage, réactivation de codes. Ce code est également utilise pour programmer la serrure comme suit;
- Activor et désactiver le mode libro-apoés
- Activer et désactiver la fonction de déverrouillage à distance
Le niveau Utilisateur comprend dix-huit codes d'accès Utilisateur et un code d'accès Service. Ces dix-naut codes peuvent comprendre trois, quatre, cinq ou six chiffres; tautelais ils doivent tous comporter le même nombre de chiffres. En effet, la longueur des codes influe sur le nombre total de combinaisons de codes d'accès possible. Ainsi, un code de six chiffres permet 1 000 000 de combinaisons, un code de cinq chiffres permet 100 000 combinaisons; un code de quatre chiffres permet 10 000 combinaisons et un code de trois chiffres permet 1 000 combinaisons.
Serrure programmable à houton-poussols 4000
56
Guide d'utilisation de la serrure

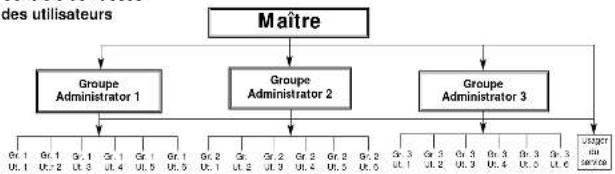

Le diagramme suivant décrit la structure de contrôle de l'autorisation de programmation des serrures série 4000.
Structure de contrôle de l'autorisation de programmation
Contrôle de l'accès des utilisateurs


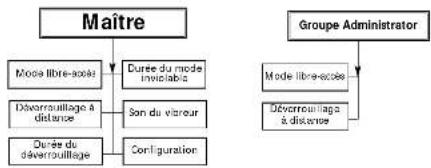

Contrôle des fonctions de la serrure
La serrure Série 4000 fonctionne en quatre modes:
- Normal: la serrure est déverrouillée si un code d'accès valide est entré.
• Programmation: un code d'autorisation Maître ou Direction a été utilisé
pour commencer une session de programmation de la serrure.
• Libre accès: la serrure permet l'entrée sans l'utilisation d'un code d'accès.
successives d'accès au moyen d'un code d'accès invalide.
Serrure programmable à bouton-poussais 4000
57
Chapitre 4
4.2 Interface utilisateur
La communication avec la serrure so fait par l'entromise du clavier à boutons-poussoirs, des deux voyants vert et rouge, du vibreur sonore, de la béquille extérieure de la serrure et de la clô d'accès prioritaire. Ces éléments permettent aux détenteurs d'une autorisation Maître ou d'une autorisation Direction de programmer la serrure et aux détenteurs d'un code d'accès de la devarrouiller.
4.2.1 Clavier à boutons-poussoirs
Le clavier, situé sur le boîtier extérieur de la serrure, est un clavier standard de lype téléphone qui comporte dix boutons-poussoirs de métal numérotés de zéro à neuf et deux touches alphanumeriques, la touche « » et la touche «0».
Pour déverrouiller la porte, l'utilisateur entre un code d'accès valide et abaisse la bequille extérieure de la serrure. Le clavier est également utilisé pour programmer la serrure et pour ajouter, supprimer ou changer les codes d'autorisation et d'accès, ou encore pour activer un certain mode de la serrure tel que le mode libre access. La touche «» sort à clore ou à lancer une session de programmation; où doit également être utilisée après chaque entrés de code de commande.
Si l'utilisateur entre un code de commande errané, la touche «» lui permet de supprimer la commande avant d'appuyer sur la touche «». Cependant, dès qu'il a appuyés sur la touche «», le commande est exécutte. À l'entrée d'un code d'accès ou pendant une session de programmation, un délai de cinq secondes est accordé entre chaque pression de bouton-poussoir; toutefois, au terme de ces cinq secondes, un temporisaleur annule le code d'accès ou la session de programmation.
4.2.2 Voyants vert et rouge
Cos voyants vont et rouga sont en fait des diodes électroluminesantes situées juste au-dessus du clavier, derrière un écran sombre. Les signaux émis par ces indicateurs visuels ont les significations suivantes:
Voyant vert
- Accès accordé : si un code valide est entré, le voyant verl dignote deux lois par seconde pendant la durée de déverrouillage de la serrure ou jusqu'à ce que la béquille soit relâchée après le déverrouillage
• D'abut ou fin d'une session de programmation après chaque entrée d'un code d'autorisation, d'une commande ou d'un code d'accès valide (pour lancer une session de programmation) suivie d'une pression de la touche «4», le voyant vert s'allume pendant une seconde; si l'utilisateur appuic sur la touche «à» à la fin de la session de programmation, le voyant vert s'allume pendant une seconde
- Déactivation du mode inviolable, lorsque le mode inviolable de la serrure se désactivo, la voyant vont s allume pendant trois secondes pour indiquer que la serrure est à nouveau en mode de fonctionnement normal
Voyant rouge
- Pression d'un bouton-poussoir: si l'utilisateur appuie sur une touche du clavier, le voyant rouge s'allume pendant une demi-seconde
- Apos refuaé: si un coda non valide est entrà, la voyant rouge s'allume pendant une seconde
- Entrée d'une session de programmation: si l'entrée n'est pas valide, le voyant rouge s'allume pendant une seconde
Guide d'utilisation de la serrure
- Miso en mode inviolable: après quatre tantatives d'accès non autorisé ou d'accès au moyen d'un code non valide, le voyant rouge s'allume pendant trois secondes pour indiquer que la serrure se met en mode inviolable
- Mode inviolable: pendant la durée de l'activation du mode inviolable, le voyant rouge s'allume pendant une demi seconde, chaque dix secondes
Voyants vert et rouge en alternance
- Indicateur de piles faibles (avertissement visuel): quand un code d'accès valide est entré, si les piles sont faibles et si la serrure peut continuer à fonctionner, les voyants signotent alternativement deux fois par seconde pendant le
deverrouillage ou jusqu'à ce que la bequille soit relaches après le deverrouillage
Aucun voyants
- Piles déchargées: les piles sont complètement déchargées et ne sont plus aptes à faire fonctionner la serrure
- Cable déconnecté: la câble reliant le boîtier intérieur au boîtier antérieur de la serrure a sûrement été mal connecté au moment de l'installation de la serrure
4.2.3 Vibreur sonore
Le vibreur est un indicateur sonore et se trouve derrière l'écran sombre du boîtier de la serrure. Il peut être programmé de sorte que lo son qu'il ôtem soit fort ou faible ou même inaudible; cependant, indépendamment de la configuration, il est toujours activé pour produire un son fort pendant une session de programmation durant laquelle les codes de commande sont entres. Le vibreur amel deux types de son : un son aigu et un son sourd. Ces sons, dont les significations sont indiquées ci-après, constituent les indicateurs sommes du fonctionnement de la serrure.
Son aigu (niveau sonore fort ou faible)
- Prassion d'un bouton-poussoir: si l'utilisateur appuie aur une touche du clavier, la vigreur émet un pour signal songre
- Acode accordé: si un code d'acots valide est entré, le vibreur émet un signal sanore pendant une seconde
- Début et fin d'une session de programmation: après chaque entrée valide pour lancer une session de programmation, le vibreur émet trois signaux sonres (un long et deux courts), si l'utilisateur apoule sur la touche «P» à la fin de la session de programmation, le vibreur émet trois signaux sonres (un long et deux courts)
+ Pression du bouton de réinitialisation: si l'utilisateur appuie sur le bouton de réinitialisation, le vibreur émet un signal sonore pendant cinq secondes
Son sourd (niveau sonore fort ou faible)
- Accès refuse: si un code d'accès non valide a été entré, le vibreur émet un signal appara pendant une seconde.
- Entrés non valide pour lancer une session de programmation: après une entrés non valide, le vibreur émet un signal sonore pendant une seconde
- Mise en mode inviolable: après quatre tentatives d'accès non autorisé ou d'accès au moyen d'un code non valide, le vibreur émet un signal sonore pendant trois secondes pour indiquer que la serrure se met en mode inviolable
Chapitre 4
- Indicateur de piles faibles (avortissement visual): quand un code d'acats valide est entre, si les piles sont faibles et si la serrure peut continuer à fonctionner, le vibreur émet un signal sonore deux fois par seconde (tanda que le voyant rouge clignici) pendant la durée du déverrouillage ou jusqu'à ce que la béquille soit relâchée après le déverrouillage
4.2.4 Béquille extérieure de la serrure
Entrez un code valide et abaissez la béquille pour déverrouiller la serrure. Lorsque la béquille extérieure est relâchée (après le déverrouillage), le mécanisme de la serrure la vorrouille immédiatement à nouveau.
4.2.5 Clé mécanique d'accès prioritaire
Si le barillet de la clé d'accès prioritaire est situé dans la poignée de la béquille, en cas d'urgence, la clé mécanique d'accès prioritaire peut être utilisé on tout temps pour deverrouiller la serrure. Elle est également utilisée lorsque les piles sont trop faibles pour faire fonctionner la serrure ou si celle-ci est en moda inviplalés.
Pour activer le mécanisme d'aoès prioritaire, tournez la clé à 90° dans le sons de la rotation de la béquille (selon la main de serrure qui lui a été attribuée à l'usine). Notez que la fait de changer la pose de la poignée en fonction de la main droite ou de la main gauche peut changer le sens dans lequel il faut tourner la clé.
Attention: Pour déverrouiller la serrure avec la clé mécanique d'accès prioritaires, tournez la clé puis abaissez la béquille. Le fait de tourner simplement la clé d'accès prioritaire ne rétracte pas le pêne.
4.3 Programmation des codes de commande
4.3.1 Définitions
Une session de programmation permet d'établir les codes d'autorisation et d'accès qui activeront et désactiveront le mode libre-access et la fonction de déverrouillage à distance, de régler la durée du déverrouillage et du mode inviolable ainsi que le niveau sonore du vibreur et de modifier la configuration de la serrure.
Pour programmer la serrure, il suffit d'entrer un code d'autorisation. Maître à haut chiffres ou un code d'autorisation. Direction à sept chiffres suivi d'un code de commande à trois chiffres. Chaque code de commande consiste en une sous-commande principale à un chiffre et en une sous-commande auxiliaires à deux chiffres qui désignent l'intervention souhaitée et l'autorisation spécifique ou le ou les codes d'autorisation ou d'accès relatif à cette intervention.
Par exemple, le code de commande 010 est utilisé pour déactiver temporairement les codes d'accès (0) de tous les utilisateurs du groupe 1 (10).
Guide d'utilisation de la serrure
La session de programmation de la serrure se déroule selon les étapes suivantes:
-
Appuyez sur la touche «P» pour lancer la session de programmation.
-
Entrez un code d'autorisation Maître ou un code d'autorisation Direction valida
-
Appuyez sur la touche «à».
-
Entrez un code de commande.
-
Appuyez sur la touche «N
Remarque: si vous ajoutez ou changez un code, entrez le code et appuyez sur la touche »N«. S'il s'agit d'un code d'autorisation Maitre, entrez le code une seconde fois pour vantiar le changement et appuyez sur la touche »E«.
- Pour clore la session de programmation, appuyez sur la louche «N».
Conseils
+ Un cada d'autorisation Maître à huit chiffres ou un cada d'autorisation Direction à sept chiffres est requis pour programmer la serrure.
- Commencez et clôturez chaque session de programmation en appuyant sur la touche »
+ Si vous avez entré un node de commande arroné, utilisez la touche «».
• Appuyez sur la touche «N» dès que vous avez entré un code d'autorisation, de commande ou d'après.
- Vous pouvez enchainer la programmation de plusieurs codes de commande au sein d'une même session de programmation en répétant les étapes 4 et 5 de la procédure ci-dessus.
Il y a neuf sous commandes principales (0 à 8) et de nombreuses sous commandes auxiliaires (00 à 99, mais tous les chiffres no sont pas valides) d'obites du tableau ci-après. Le code d'autorisation Maître peut être utilise par programmer la serrure avec un code de commande quelconque. Les codes de commande pouvant être programmes au moyen du code d'autorisation Direction figuren dans la colonne de droite. Vous remarquerez que les codes d'autorisation Direction peuvent gérer uniquement les codes d'accès des Utilisateurs (jusqu'à 6) du Groupe auquel ils appartiennent.
Codes des commandes de la serrure Série 4000 (numéros principaux + numéros auxiliaires)
| Nom du code de commande principale et | Sous-commande l'option direction? | Sous-commandes surfaires | Autorisation |
| Activer le code temporalement (verrouillage) | 0 | 00. Tous les codes 3 out Navir01,02,03. Codes d'autorisation Direction10,20,30. Codes d'accès Groupe 1, 2 ou 311: 18. Codes d'accès Utilisateur Groupe 121: 28. Codes d'accès Utilisateur Groupe 231: 38. Codes d'accès Utilisateur Groupe 377. Codes d'accès Service | NonNamOutDutDutOut |
| Entraîver le code (diversité) | 1 | 00. Tous les codes01,02,03. Codes d'autorisation Direction10,20,30. Codes d'accès Groupe 1, 2 ou 311: 18. Codes d'accès Utilisateur Groupe 121: 28. Codes d'accès Utilisateur Groupe 231: 38. Codes d'accès Utilisateur Groupe 377. Codes d'accès Service | NonNamOutDutDutDutOut |
| Autiver nu changer un code | 2 | 00. Codes d'autorisation Direction01,02,03. Codes d'autorisation Direction11: 18. Codes d'accès Utilisateur Groupe 121: 28. Codes d'accès Utilisateur Groupe 231: 38. Codes d'accès Utilisateur Groupe 377. Codes d'accès Service | NonNamOutDutDutDutOut |
| Supprimer détrivulément le code | 3 | 00. Tous les codes you travail01,02,03. Codes d'autorisation Direction10,20,30. Codes d'accès Groupe 1, 2 ou 311: 18. Codes d'accès Utilisateur Groupe 121: 28. Codes d'accès Utilisateur Groupe 231: 38. Codes d'accès Utilisateur Groupe 377. Codes d'accès Service | NonRamOutDutDutDutOut |
| Médé libre access | 4 | 00. Desactiver01 Active | OutOui |
| Dévernouillage à distance | 00. Desactiver01 Active | OutOui | |
| Régipe de a été du développement | 5 | 01 à 20. 1 à 20 secondes | Non |
| Régipe de volume du mode indicable | 6 | 00 à 15. 30 secondes (00 à 15 minutes) (15) | Non |
| Sore du vitreur | 7 | 00. Inactive01 Fablo02 Fort | NonNonNon |
| Configuration | 8 | 00. Édition commercial01 Edifice residentiel02 Accés pour personnes handicaples | NonNamNon |
Chaque code de commande consiste en un numéro principal et un numéro auxiliaire. Les exemples suivants montrant comment utiliser le tableau ci-dessus:
• Pour activer le mode libre-accès, utilisez le code 4 01.
- Pour ajouter un troisième code d'acots Utilisateur au Groupe 2, utilisez le code 2 23.
Co Manuel d'exploitation est complété par une carte aïde-mémoire plastifié, la carte Aide-mémoire - Serrure Série 4000, qui décrit les étapes de programmation de la serrure et des codes de commande. Elle est de la taille d'une carte de crédit, ce qui permet de la ranger facilement dans votre porteleuille ou dans votre sac.
4.3.2 Consignes
Los consignos suivantes doivent être suivios lors de la programmation de la serruro:
- Il est impossible de déactiver ou de supprimer le code d'autorisation Maître; il peut cependant être changé.
- Le code d'autorisation Maître peut être utilisé pour programmer toutes les fonctions de la serrure.
- Au moment d'ajouter ou de changer le code d'autorisation. Maître, vous devez entrer le nouveau code et à chaque fois, appuyer sur la touche » il » pour confirmer l'entrée.
- Lorsque le premier code d'accès est créée, sa longueur (trois, quatre, cinq ou six chiffres) détermine la longueur de tous les autres codes d'accès Utilisteur, du code d'accès Service et en consquanoes, du nombre de combinaisons de codes d'accès uniques possible. La longueur de tous les codes d'accès Utilisateur est identique. Pour changer la longueur du code, tous les codes d'accès Utilisateur et le code d'accès Service doivent être définitivement supprimés et remplacés par des codes d'une nouvelle longueur.
- Le même code d'accès Utilisateur peut être programmé pour les utilisateurs de plusieurs groupes. Par exemple, le code d'accès 12345 peut être attribué au groupes Utilisateur 1, 2 et 3. Si ce code est supprimé pour le groupe 1, le code d'accès deverrouillera toujours la serrure car il est encore valide pour les groupes 2 et 3. Malgré cette possibilité, pour plus de sécurité, n'utilisez pas de codes d'accès Utilisateur dupliques.
• Au moment du remplacement des piles AA alcalines, tous les codes d'autorisation et tous les codes d'acots ainsi que les paramètres des serrures demeurent inchangés, exception faite du paramètre du mode libre-acots. Si la serrure a été programmés pour le mode libre-acots, elle sera remise au mode de fermeture normal dès que les piles auront été changées. - Pendant que la serrure est en mode inviolable, seuls le déverrouillage à distance de l'intérieur (s'il a été activé) et la clé mécanique d'accès prioritaire peuvent déverrouiller la serrure. Si on a eu resours au déverrouillage à distance, la durée d'activation du mode inviolable n'est pas réinitialisée mais prend retroactivement en compte la période qui a procédé le retour de la serrure au mode normal.
Chapitre 4
4.3.3 Exemples
Les exemples suivants illustrant les interventions que vous pouvez effectuer sur la serrure:
- Établissez une période de blocage anti-sabotage de 30 secondes en employant le code d'autorisation Maître 12345678.
-
Remplacez le code d'autorisation Maître 12345678 établi à l'usine par le code 87654321. Utilisez le code d'autorisation Maître 12345678 Initial pour programmer le changement et entrez deux fois le nouveau code pour le confirmor. e 1 2 3 4 5 6 7 8 e 2 9 9 e 7 6 5 4 3 2 1 e 8 7 6 5 4 3 2 1 e 9
-
Supprimez définitivement tous les codes d'autorisation Direction et est de quatre chiffres — 1234) afin de pouvoir changer la longueur du code pour obtenir une sécurité maximum. Pour ce faire, utilisez le code d'autorisation Maitre 87654321.
8-7-6-5-4-3-2-1-#-3-0-0-a-#
- Ajoutez le code d'autorisation Direction 1123456 au Groupe 1 en utilisant le code d'autorisation Maître 87654321. Utilisez la touche « ^ » pour corriger le code 202 entré par erreur (ajoute un code d'autorisation Direction au Groupe 2).
8-7-6-5-4-3-2-1-#-2-0-2*-2-0-1-#-1-1-2-3-4-5-6-#.
- Ajoutez le code d'accès 12345 pour l'Usager 2 du Groupe 1, en employant le code d'autorisation Maître 87654321.
8-7-6-5-4-3-2-1-#2-1-2-#1-2-3-4-5-
- Ajoutez le code d'acots Servici 77777 en utilisant le code d'autorisation Maître 87654321.
- Désactivez temporairement (verrouillage) tous les codes d'autorisation Direction, le code d'accès Service et tous les codes d'accès Utilisteur en utilisant le code d'autorisation Maître 87654321.
-8-7-6-5-4-3-2-1-#-0-0-0-#-
- Réactivez tous les codes temporairement désactivés en utilisant le code d'autorisation Maitro 87654321.
-8-7-6-5-4-3-2-1-#-1-0-0-
- Remplacez le code d'accès 12345 de l'Utilisateur 2 au Groupe 1 par le code 54321 en utilisant le code d'autorisation Direction 1123456. 0-1-1-2-3-4-5-6-7-2-1-2-8-5-4-3-2-1-0-7
Guide d'utilisation de la serrure
- Supprimez définitivement le code d'acots Servico 77777 on utilisant le code d'autorisation Direction 1123456 du Groupe 1.
-1-1-2-3-4-5-6-#-3-7-7-#-
- Configurez la serruro programmée à l'usine pour une utilisation «Personnes handicapées» en utilisant le code d'autorisation Maître 87654321.
- Activez le mode libre-accès en utilisant le code d'autorisation Direction 1123456 du Groupe I.
- Effectuez une série d'enchaînements de codes de commande en utilisant le code d'autorisation Maitro 87654321: désoactivez le mode libre accès puis remellez la serrure en mode normal, réglez la durée du mode déverrouillage à 8 secondes, la durée du mode inviolable à 15 minutes et le son de l'alarme à faible.
-8-7-6-5-4-3-2-1-#-4-0-0-#-5-0-8-#-6-1-5-#-7-0-1-
- Remettez le code d'autorisation Maître par défaut de l'usine 12345678 en utilisant le code d'autorisation Maître 87654321.
-8-7-6-5-4-3-2-1-#-2-9-9-#-1-2-3-4-5-6-7-8-#-1-2-3-4-5-6-7-8-#-
- Configurez la serrure programmée à l'usine pour une utilisation «Commerciale» en utilisant le code d'autorisation Maître 1234567B.
- Enchaînez une série de codes de commande en employant le code d'autorisation Maître 87654321. Effacez tous les usagers puis ajoutez le code d'accès au service 4000 (attribué en usine). 0-8-7-8-5-4-3-2-1-0-3-0-0-N/2-7-7-N/4-0-0-D-N/N
Chapitre 5
Mise en route
Assurez-vous que la serrure Série 4000, le pêne et la gâche sont adéquatement installés. Pour un bon fonctionnement de la serrure, le câble d'interface reliant le boîtier extérieur au boîtier intérieur doit être connecté correctement et les quatre piles AA alcalines (comprises) doivent se trouver dans le porte piles et être installées conformément aux polarités.
La serrure est livres avec un code d'accès établi à l'usino, le code Service 4000. (Remarque: Si vous avez excuité sur la serrure les interventions citées en exemple à la page 73 et à la page 74, ou code pourrait avoir été supprimé). Ce code d'accès peut être utilise par les personnes qui installent la serrure aux fins de vérification du fonctionnement. Si le code d'accès est entré au moyen du clavier, la serrure devrait se déverrouiller. Après avoir vérité à plusieurs reprises le bon fonctionnement de la serrure, supprimiez tous les codes d'accès en utilisant le code d'autorisation Direction par défaut 12345678:
#-1-2-3-4-5-6-7-8-#-3-0-0-##
La serrure est maintenant configurée pour un édifice «Commercial» (par défaut). Remarque: Si vous avez exécuté sur la serrure les interventions citées en exemples à la page 73 et à la page 74, assurez-vous que l'étape 15 a été effectuée afin de configurer la serrure pour un édifice «Commercial».
Le tableau ci-dessous établiit la comparaison entre les trois configurations possibles de la serrure.
| Code de commande 800 601 | Édifice Édifice Personnes commercial réidentiel handicapées | ||
| 802 | |||
| Durée du mode deverrouillage | 5 secondes | 5 secondes | 20 secondes |
| Son du vibrreur | fort | faible fort | |
| Durée du mode inviolable | 4 minutes | 2 minutes | 1 minute |
Les paramètres suivants sont les mêmes pour les trois configurations ci-dessus:
Code d'autorisation Maitre 12345678
Trois codes d'autorisation Direction vierge ou supprimé
Dix-huit codes d'acces Utilisateur vierge ou supprime
Code d'asses service vierge de supérie Made l'horpe après directifs
Déverrouillage à distance câblé désactivé
66
Serrure programmable à houton-poussoirs 4000
Serrure programmable à bouton-poussais 4000
Mise en route
Vous pouvez maintenant programmer votre serrure série 4000 comme vous le souhaitez. Commencez par programmer le code d'autorisation Direction de huit chiffres afin de changer le code par défaut 12345678 établi à l'usine. Reportez-vous à la dernière page de ce manuel; vous y trouverez le "Relevé des codes de la serrure 4000" sur locuel vous inscrinz tous les codes d'autorisation et d'actifs de la serrure. Gardez ce document dans un endroit sûr. Il permet de facilement programmer la serrure avec tous les codes requels.
67
Chapitre 6
Sécurité et entretien
6.1 Sécurité
- Remplacez le code d'autorisation Maître par un code à huit chiffres (commande 299) autre que le code 12345678 par défaut établi à l'usine. Inscrivez le nouveau code dans la "Relevé des codes de la serrure Série 4000" décrit dans la section 6.2.1.
- La clé mécanique d'accès prioritaire est à utiliser uniquement en cas d'urgence et doit être conservés en lieu sûr. Toutefois, la clé doit être facilement accessible au personnel autorisé dans le cas où une serrure devrait être déverroquille d'urgence.
- Pour une sécurité accrue, attribuez la longueur maximum, soit six chiffres, à tous les codes d'acots Service. Le nombre potentiel de codes d'acots uniques est multiplié par 1 000 000, ce qui diminue les risques de trouver la bonne combinaison.
- Si votre établissement présente des risques de tentatives d'accès non autorist, cholaissez la durée d'activation du mode inviolable le plus longue possible, indépondamment du fait que les tentatives peuvent être illégales ou simplement effectuées avec un code d'accès non valides. En mode inviolable, la serrure peut seulement être déverrouillée à l'aide de la die mécanique d'accès prioritaire ou du déverrouillage à distance.
6.2 Entretien
6.2.1 Relevé des codes
Faites une photocopie du "Relevé des codes de la serrure 4000" figurant à la dernière page du manuel. Utilisez ce relevé pour inscrire tous les codes d'autorisation et d'accès et tous les paramètres de configuration de la serrure et gardez le en lieu sûr. Accomplissez cette tâche pour toutes les serrures Série 4000 de votre établissement afin de disposer d'une copie papier qui facilitara la procédure lors de l'entretien.
Sécurité et entretien
6.2.2 Piles alcalines
L'indicateur de piles faibles de la serrure Série 4000 consiste en un avertissement visuel et sonore (clignotament en alternance des voyants vert et rouge suivi par un signal sonore grave deux fois par seconda). L'indicateur est activé si un code d'acobs valide est entré. Il fonctionne pendant 2 000 cycles d'ouverture après le premier avertissement. La serrure continuera de fonctionner jusqu'à ce que les piles soient complètement déchargées.
Attention: Vous devez utiliser des pilos alcalines. L'utilisation de pilos non alcalines peut entraîner une détaillance de la serrure.
Remplacez le plus rapidement possible les piles alcalines AA (1,5 volts x 4 - 6 volts) fournles en usine par quatre piles alcalines AA neuves:
- À l'aide de la clé à éorous de 2mm (50°), retirez les deux vis qui fixent le couvercle de plastique du porte-piles sur la partie inférieure du palastre du boîtier interieur.
- En le faisant glisser, ouvrez le porte-piles contenant les quatre piles.
- Coupez avec un outceau le bloc-piles soillé et remplacsez les pilles usées en respectant la polarité (+ et -) des pilles, tel qu'indiqué sur le portapiles.
-
Replacez le porte piles dans sa position initiale en vous assurant que la connexion du circuit est bien établie. Note : Le boîtier du bloc-piles (le côté avec les coins pointus) doit faire face à la porte et le bloc-piles (le côté avec les coins arrondis) doit être orienté vers l'extérieur, à l'opposé de la porte.
-
Replacesz le couverde de plastique à l'aide des deux vis. Tous les codes et paramètres durourent intants dans la mémoire de la serrure pendant dix ans, même si le dispositif est hors tension. Si la serrure se trouve en mode Libre Passage alors que l'indicateur de pilles faibles s'active (des pilles sont faibles et les voyants rouge et vert de la serrure clignotent alternativement). La serrure retourne au modo de formeture normal lorsque les pilos sont remplacés. Veriliez la serrure pour vous assurer qu'elle fonctionne corrétement.
Chapitre 6
6.2.3 Bouton de réinitialisation
Si le code d'autorisation Maître est égaré ou oublié et si le numéro n'a pas été inscrit sur le "Relevé des codes de la serrure Série 4000", il est possible d'annuler les codes et d'entrer à nouveau les codes par défaut établis à l'usine en appuyant sur le bouton de réinitialisation situé dans le boîtier intérieur.
Attention: En cas de réinitialisation de la serrure, tous les codes d'autorisation et d'accès sont supprimés et le mode libre-accée ainsi que le mode de dévorrouillage à distance de la serrure sont désactivés (au cas où ils auraient été actives).
Pour accéder au bouton de réinitialisation, suivez les instructions ci-dessous:
- Aocôdez au boîtier intérieur en déverrouillant la serruro au moyen du code d'accès valide, de la clé mécanique d'accès prioritaire ou du déverrouillage à distance.
- Retiroz la vie de fixation 8-23 de 22mm (5") en fixant la béquille intérieure avec la clé à écrous de 2mm (4").
- Retirez la bóquille et l'assemblage du couvercle intérieurs.
- A l'aide d'un outil pointu, comme un petit tournevis ou un trombone déplié, piquez dans le cercle portant l'inscription "Reset", situé sur la plaque arrière. Lorsque le bouton est enfoncé, un son aigu se produit Appuyoz sur le bouton pendant trois secondes pour réinitialiser la serrure.
- Ropieoz la plaque de garniture, l'assemblage du couvercle intérieur et la béquille intérieure.
La serrure est désormais réinitialisée selon la configuration. Commerciale (attribuée en usine) avec le code d'autorisation maître 12345678. La serrure peut maintenant être programmée selon vos besoins. Nous vous recommandons d'inscrire les codes et les paramètres dans le "Relevé des codes de la serrure Série 4000" figurant à la dernière page du présent manuel.
Sécurité et entretien
6.2.4 Déverrouillage câblé à distance
Offert en option. "L'Ensemble de déverrouillage câblé à distance" R/N: 062-507810 peut être utilisé pour déverrouiller la serrure Série 4000 à distance, de l'intérieur, à une distance maximum de 30 m (90°). Vous pouvez vous procurer cet ensemble auprès de votre distributeur ILOC UNICAN. L'ensemble se compose d'une paire de câbles AWG torsadés de 30 m (90°) de long et d'un commutateur normalement ouvert à bouton-pousseir. Il est accompagné des instructions d'installation.
Lorque l'ensemble est installé, la fonction de déverrouillage à distance doit être activée dans la serrure (code de commande 491). Le fait d'appuyer sur le commutateur de déverrouillage de la serrure à un moment quelconque, même pendant que la serrure est en mode inviolable, permet de déverrouiller la serrure. Il est à noter que les déverrouillage à distance de la serrure pendant que celle-ci est en mode inviolable constitue la seule façon d'activer ou de désactiver ou mode inviolable.
Dépannage et soutien technique
? Problème
→ Cause possible
or Solution
? La serrure ne répond pas (aucun voyant ni aucun signal sonore) lorsque l'utilisateur appuie sur une touche.
→ 1. L'extrémité du connecteur du cable-ruban raccordant le boîtier extérieur et le boîtier intérieur n'est pas bien introduit à fond.
Poussez le connecteur de sorte qu'il se bloque fermement et établisse adéquatement la connexion.
→2. Il n'y a pas de piles, le connecteur des piles n'est pas connecté, une ou plusieurs piles sont placées dans le mauvais sens, les piles sont complètement déchargées ou il ne s'agit pas de piles alcalines.
3 Apportez la mesure corrective appropriée et essayez à nouveau d'utiliser la serruro.
→ 3. La serrure est actuellement en mode invioiable.
Pour avoir accès, utilisez la clé mécanique d'accès prioritaire, appuyez sur le commutateur câblé de déverrouillage à distance (s'il est activé) ou attendez simplement que la serruro ne soit plus en mode inviolable (de 30 secondes à 15 minutes).
? Un code d'accès Utilisateur ou Service est refusé (il ne permet pas de déverrouiller la serrure).
→ Le code d'accès n'est pas programmé dans la serrure.
Programmez la serrure afin d'ajouter ce code d'accès.
? L'accès est accordé sans qu'aucun code d'accès ne soit entré dans la serrure.
→ La serrure est en mode libre-accès.
Programmez la serrure pour désactiver le mode libre-accès (code de commande 400), le cas échéant.
Dépannage et soutien technique
? Un code d'accès Utilisateur supprimé est accepté (il déverrouille la serrure).
→ Un utilisateur d'un autre groupe d'utilisateurs détient un code identique.
- Assurez-vous qu'il n'y a pas de codes dupliqués parmi les différents groupes.
? Quand un code d'accès valide est entré, la serrure se déverrouille mais le voyant vert et le voyant rouge clignotent en alternance pendant que la serrure est déverrouillée; or, seul le voyant vert devrait clignoter.
→ Il s'agit de l'indicateur de piles faibles. Les piles de la serrure sont faibles; toutefois, la serrure continuera à fonctionner pendant 2 000 cycles d'ouverture après le premier avertissement.
Remplacez les quatre piles AA alcalines par de nouvelles piles.
? Aucun son n'est émis lorsque les codes d'accès sont entrés dans la serrure (lorsque l'utilisateur appule sur un bouton-poussoir ou si l'accès est accordé).
→ Le son du vibreur est réglé sur «inaudible».
Programmez la serrure de sorte que le son du vibreur soit fort (code de commande 702) ou faible (code de commande 701).
Pour obtenir de l'assistance technique, téléphonez au numéro 800 849 8324 ou au (336) 725 1331 (Winston-Salem, NC, U.S.A.), entre 8 h et 17 h (heure normale de l'Est), du lundi au vendredi (excepté les jours fériés).
Relevé des codes de la serrure Série 4000
Numéro de série: ____ Emplacement: ____
| Nom Autorisation Code d'autorisation | ||
| Maitre | ||
| Direction - Groupe 1 | ||
| Direction - Groupe 2 | ||
| Direction - Groupe 3 | ||
| Nom N° groupe | N° utilisateur Code d'accès | |
| 1 | 1 | |
| 1 | 2 | |
| 1 | 3 | |
| 1 | 4 | |
| 1 | 5 | |
| 1 | 6 | |
| 2 | 1 | |
| 2 | 2 | |
| 2 | 3 | |
| 2 | 4 | |
| 2 | 5 | |
| 2 | 6 | |
| 3 | 1 | |
| 3 | 2 | |
| 3 | 3 | |
| 3 | 4 | |
| 3 | 5 | |
| 3 | 6 | |
| Service Utilisateur | ||
| Paramètres de fonctionnement Paramètres actuels | |||
| Mode libre-accès | ☐ Désactivé ☐ Activé | ||
| Déverrouillage à distance | ☐ Désactivé ☐ Active | ||
| Durée du déverrouillage Seconges (1 à 20) | |||
| Durée du mode involable Minutes ( % à 15) | |||
| Son du vibreur | ☐ Inaudible ☐ Faible ☐ Fort | ||
| Configuration | ☐ Commercial ☐ Résidentiel ☐ Personnes handicapées | ||
ILCO
UNICAN
U.S.A.: ILCO UNICAN CORP. UNICAN Lock Division
