Type de produit	Serrure électronique RFID
Marque	KABA
Modèle	Confidant RFID Kit 1
Alimentation	Bloc-piles (piles non incluses)
Fonctions principales	Ouverture par carte RFID, clé d'urgence (optionnelle), fonction anti-panique, pêne anti-crochetage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Conforme aux normes FCC (partie 15) et Industrie Canada (CNR). Fonction anti-crochetage intégrée.
Pièces détachées et réparabilité	Kit d'inventaire fourni ; tige de connexion, vis, joints. Support technique disponible.
Environnement d'utilisation	Intérieur et extérieur (avec joint d'étanchéité inclus)
Informations générales	Fabriqué au Canada. Assistance technique : 1.514.340.9025. Site : www.kabalodging.com

FOIRE AUX QUESTIONS - Confidant RFID Kit 1 KABA

Comment installer la serrure Confidant RFID Kit 1 ?

Suivez les étapes de la notice : portez des lunettes de sécurité, alignez les poteaux avec la mortaise, installez la tige de connexion, la béquille extérieure, puis la serrure sur la porte. Branchez le bloc-piles et vérifiez la fonctionnalité avant de programmer.

Comment programmer la serrure ?

Utilisez le câble phono fourni pour connecter la serrure à la console FDU ou au M-Unit. La programmation doit être effectuée avant d’installer le couvercle des piles.

Que faire si la serrure ne répond plus ?

Vérifiez que le bloc-piles est correctement branché et que les piles ne sont pas déchargées. Si le problème persiste, retirez le couvercle des piles, passez une carte d’urgence et reconnectez la serrure à la console pour réinitialiser l’alarme de sécurité.

Puis-je utiliser la serrure sans clé d’urgence ?

Oui, le kit est disponible en version « sans clé d’urgence ». Dans ce cas, suivez les instructions spécifiques de montage correspondantes.

Comment vérifier le bon fonctionnement de la serrure ?

Porte ouverte, présentez une carte test devant la serrure. Les lumières rouge et verte doivent s’allumer. Tournez la béquille extérieure puis intérieure pour vérifier le retrait du pêne. Le pêne doit se projeter par rotation du bouton et de la clé.

Que faire en cas de perte de la carte RFID ?

Utilisez la clé d’urgence (si fournie) pour ouvrir la porte. Contactez le service support pour reprogrammer de nouvelles cartes.

Comment installer la serrure sur une porte extérieure ?

Utilisez le joint d’étanchéité fourni (Annexe A) pour protéger la serrure des intempéries. Suivez les instructions de montage spécifiques pour les applications extérieures.

Quels outils sont nécessaires pour l’installation ?

Les outils nécessaires sont listés dans la notice : tournevis, clé Allen, pince, etc. Portez des lunettes de sécurité.

Comment remplacer les piles ?

Retirez le couvercle des piles, débranchez l’ancien bloc-piles et remplacez-le par un neuf. Après remplacement, passez une carte d’urgence et reconnectez la serrure à la console pour réinitialiser l’alarme de sécurité.

Où trouver les pièces de rechange ?

Les pièces détachées peuvent être commandées en ligne sur www.ilcostore.com. Pour toute assistance, contactez le service clientèle au 1.514.735.5410.

MODE D'EMPLOI Confidant RFID Kit 1 KABA

Montage Rose & Plaque arrêté par un tiers

PK3635-T

Instructions d'installation pour Confidant RFID™ (Kit 1)

IMPORTANT: Portez des lunettes de sécurité avant de commencer le remplacement des pièces.

Étapes d'Installation:

1. Outils nécessaires 3
2. Inventaire du kit (si cylindre non requis, utilisez le kit "sans clé d'urgence"). 4

Montage Rose par un tiers (cle d'urgence) 4
Montage Rose par un tiers (sans clé d'urgence) 5
Montage plaque arrriere par un tiers (cle d'urgence) 6
Montage plaque arrriere par un tiers (sans clé d'urgence) 7

1. Alignez les poteaux avec la mortaise (pene anti-crochetage et fonction anti-panique inclus) .. 8
2. Sélectionnez et installez la tige de connexion 9
3. Installez la bequille exterieure 10
4. Installez la serrure sur la porte (options) 11

Montage plaque arrriere (cle d'urgence) 11
Montage Rose (cle d'urgence) 11
Montage plaque arrriere (sans clé d'urgence) 12
Montage Rose (sans clé d'urgence) 12

1. Branchez le bloc-piles 13
2. Vérifiez la fonctinnalité de la serrure. 13
3. Programmez la serrure - avec le cable phono 14
   10.Installez le couvercle des piles 14

Annexe A. Applications extérieures - Installation avec le joint d'échéauté 15

Les gabarits de perçage se trouvent dans la partie centrale de ce guide.

Modèle: Confidant RFID

IC:4652A-CRFID

FCCID:Q8SCONFIDANT-RFID

Conformite reglementaire: Le present apparéil est conforme à la section 15 des règes de la Commission fédérale des communications. L'exploitation est autorisée aux deux conditions suivantes : (1) l' apparéil ne doit pas produit de brouillage, et (2) l'utilisateur de l' apparéil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Tout changement ou modification de ce produit, non approuve par le fabricant annule l'autorite de l'utiliseur à utiliser cet équipement.

Le present appeareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisee au deux conditions suivantes : (1) I'appareil ne doit pas produire de brouillage, et (2) I'utiliser de I'appareil doit accepter tout brouillage radioelec tique subi, meme si le brouillage est susceptible d'en comprometre le fonctionnement.

Fabrique au Canada

©2014 Kaba Lodging Systems. Toutes les marques et marques déposées sont la propriété de leurs propriétaires respectifs.

1- Outils

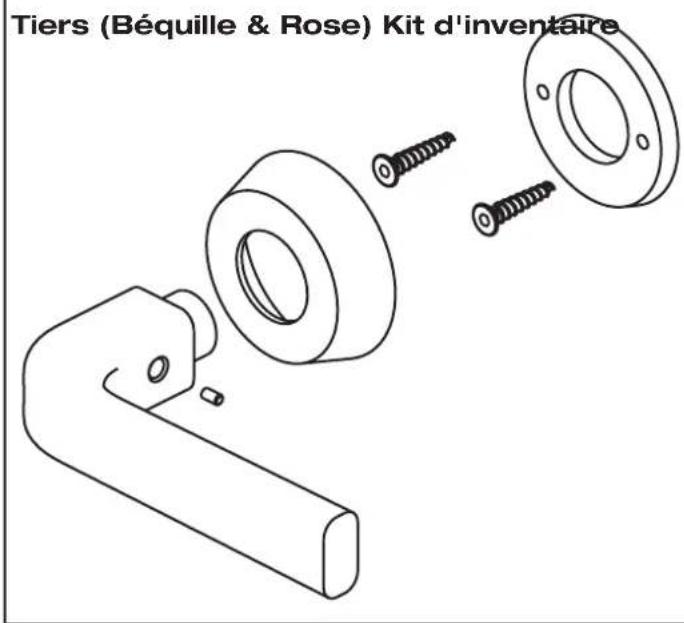

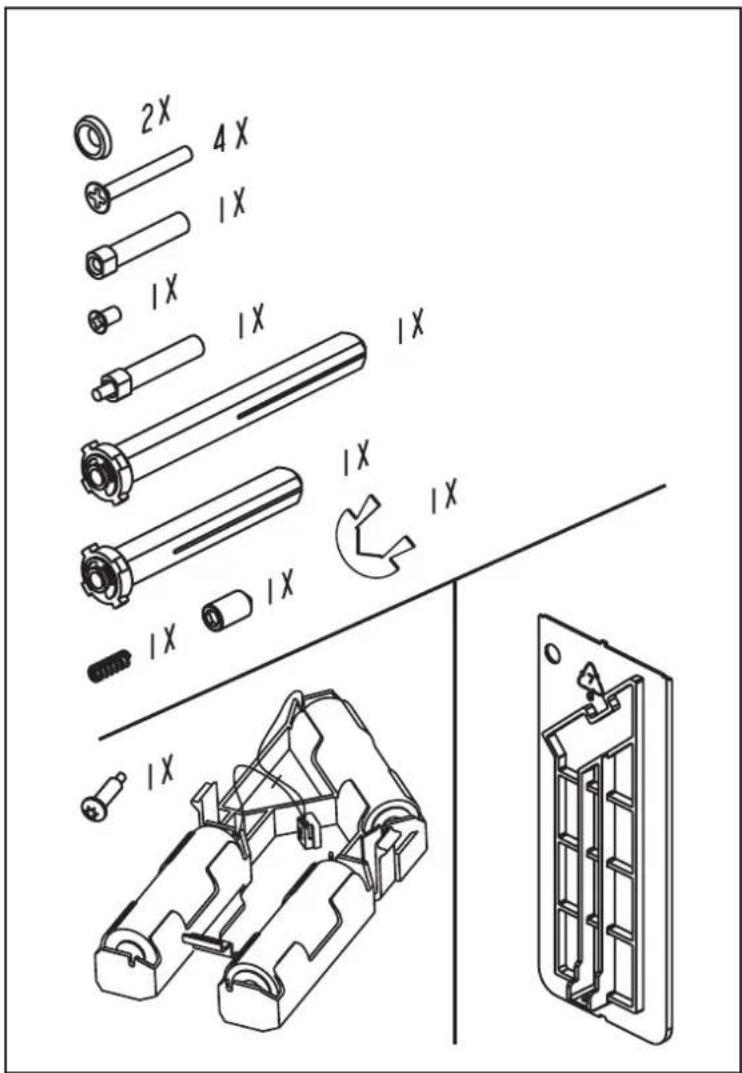

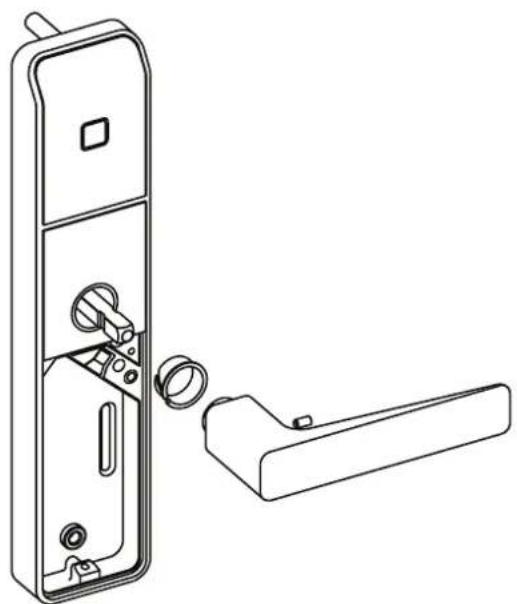

2- INVENTAIRE

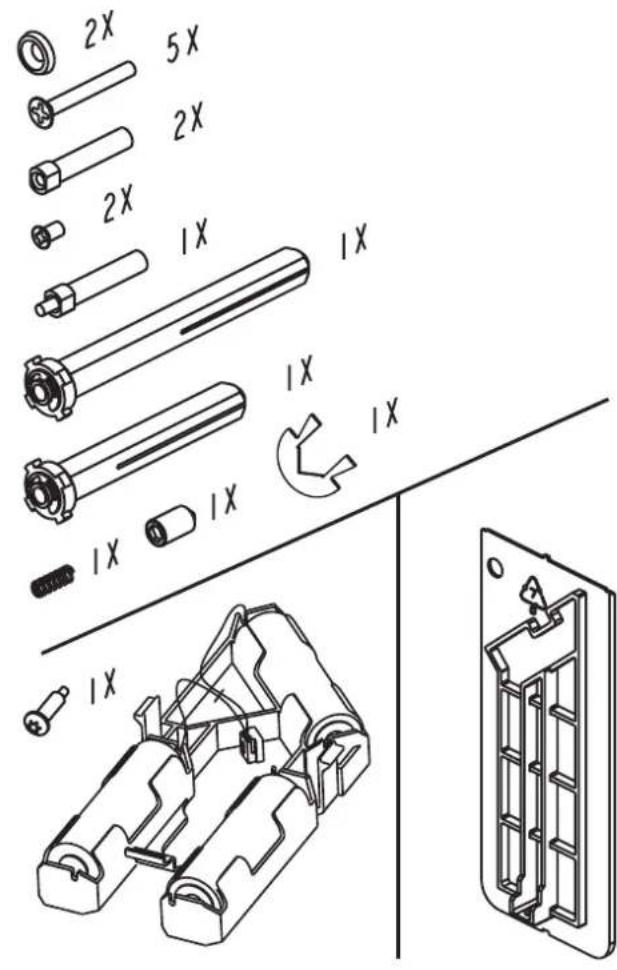

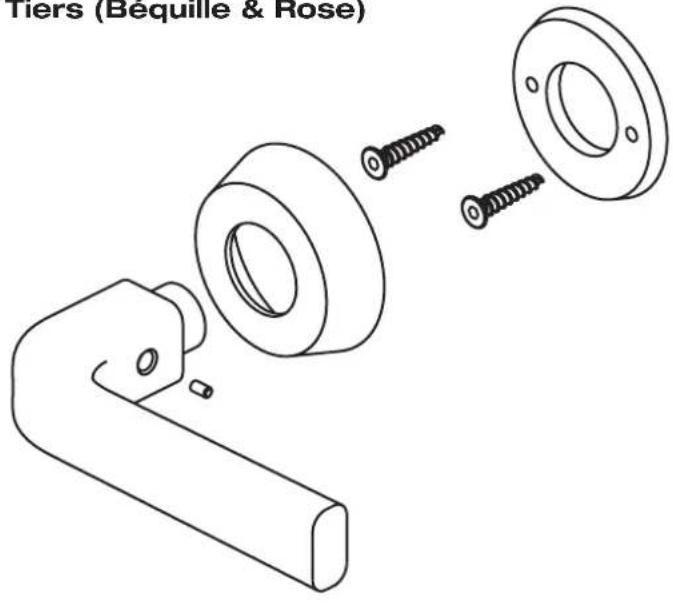

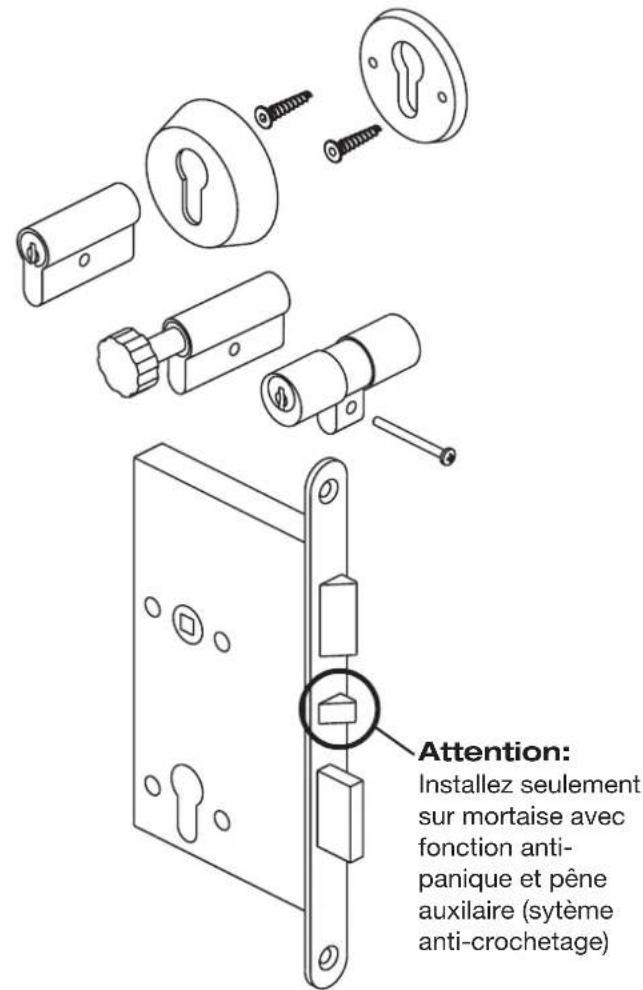

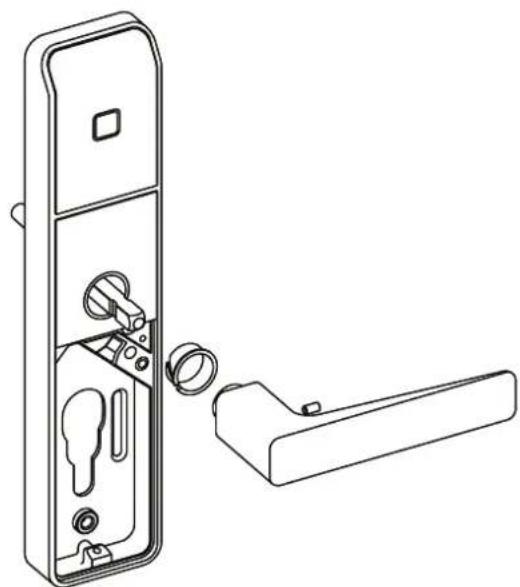

Montage Rose par un tiers (clé d'urgence)

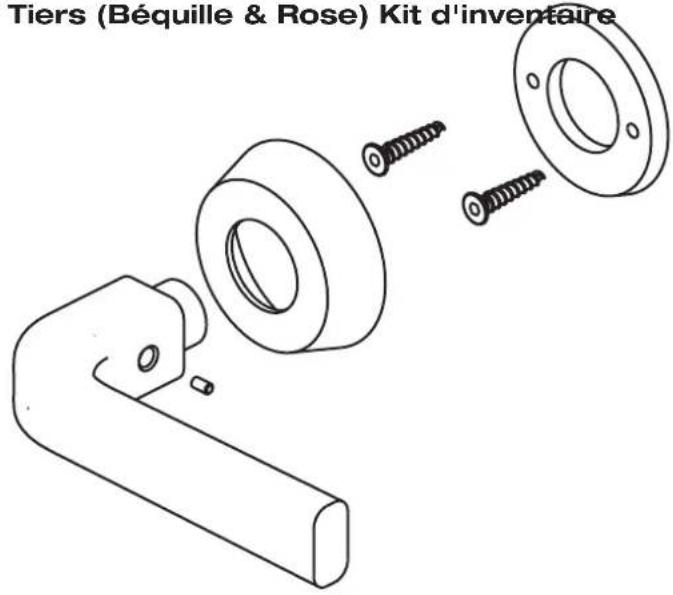

Tiers (Béquille & Rose)

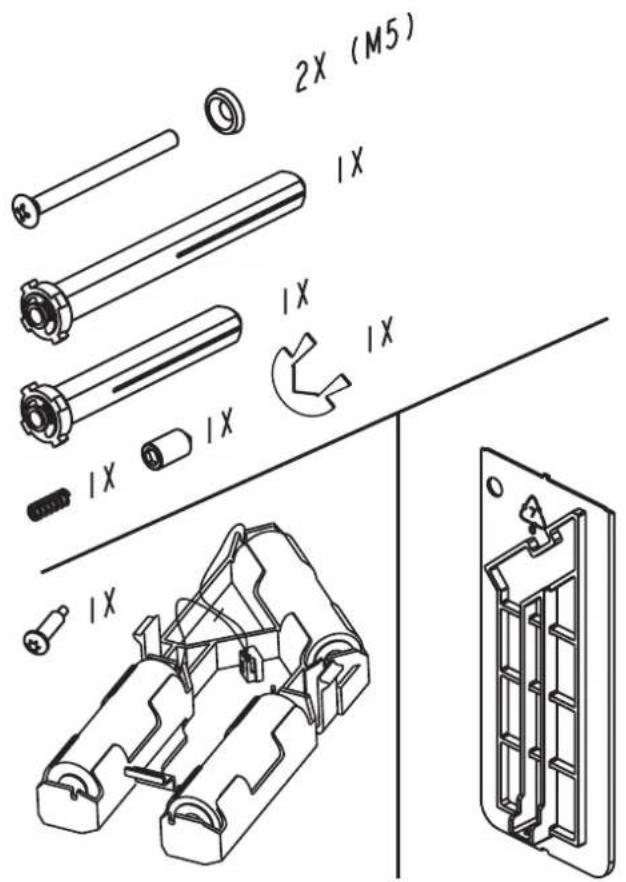

Kit d'inventaire

Tiers (Coffre, Cylindre & Rose)

2- INVENTAIRE

Montage Rose par un tiers (sans clé d'urgence)

Tiers (Coffre)

2- INVENTAIRE

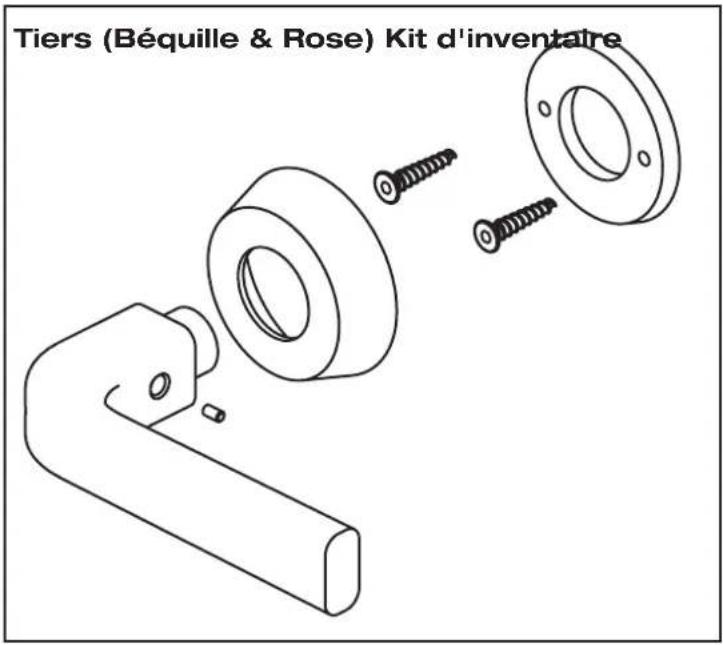

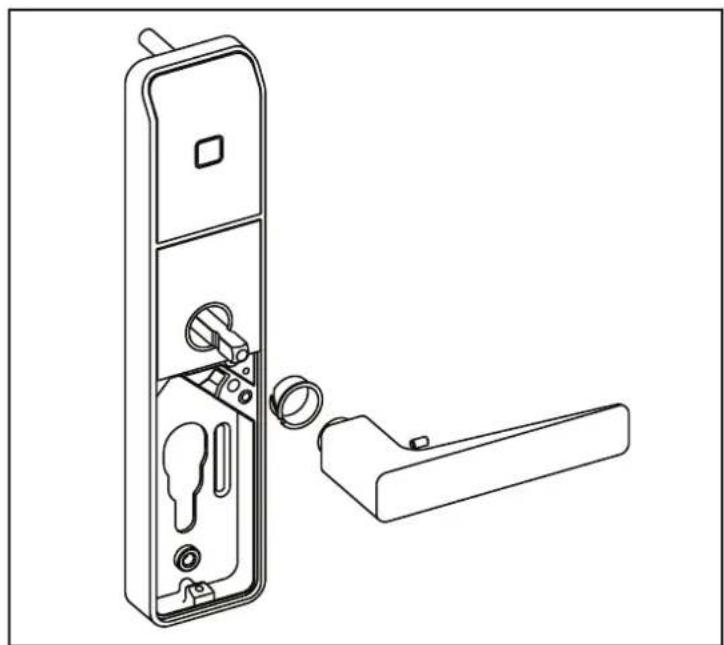

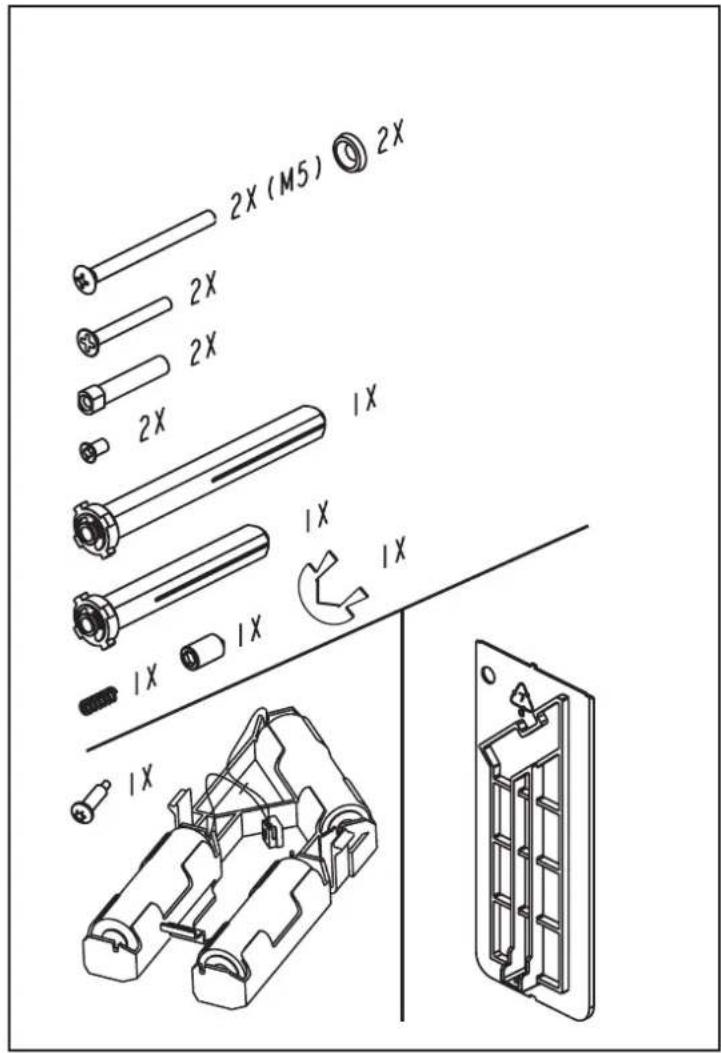

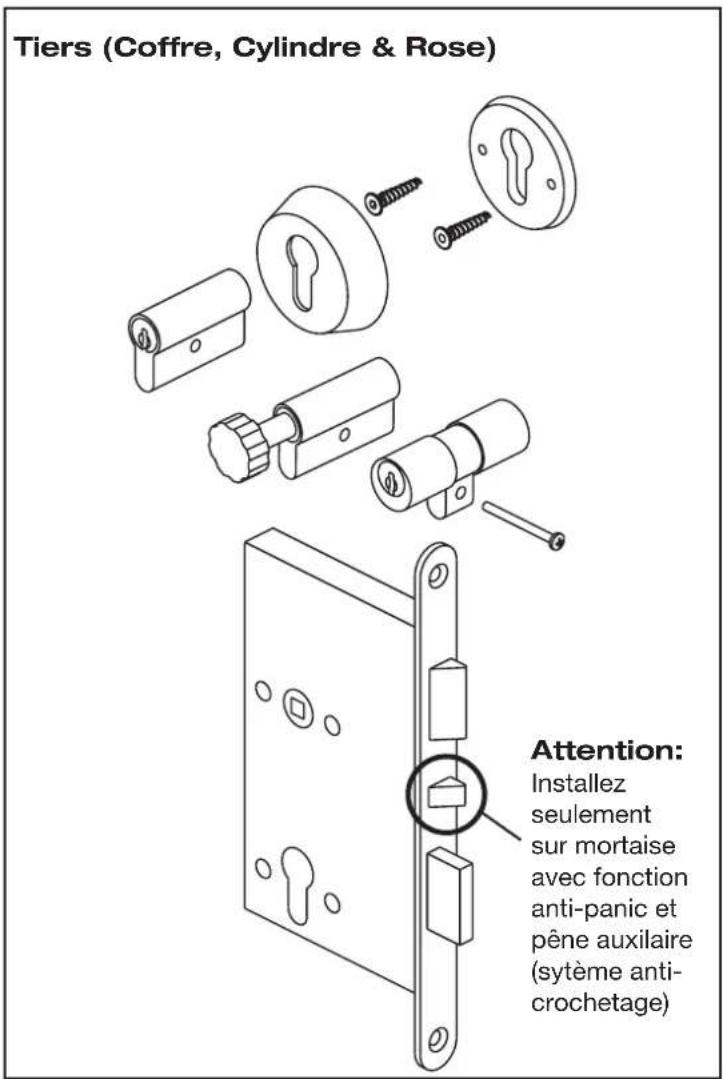

Montage Plaque arrête par un tiers (clé d'urgence)

2- INVENTAIRE

Montage plaque arrriere par un tiers (sans clé d'urgence)

Tiers (Béquille & Rose) Kit d'inventaire

Tiers (Coffre)

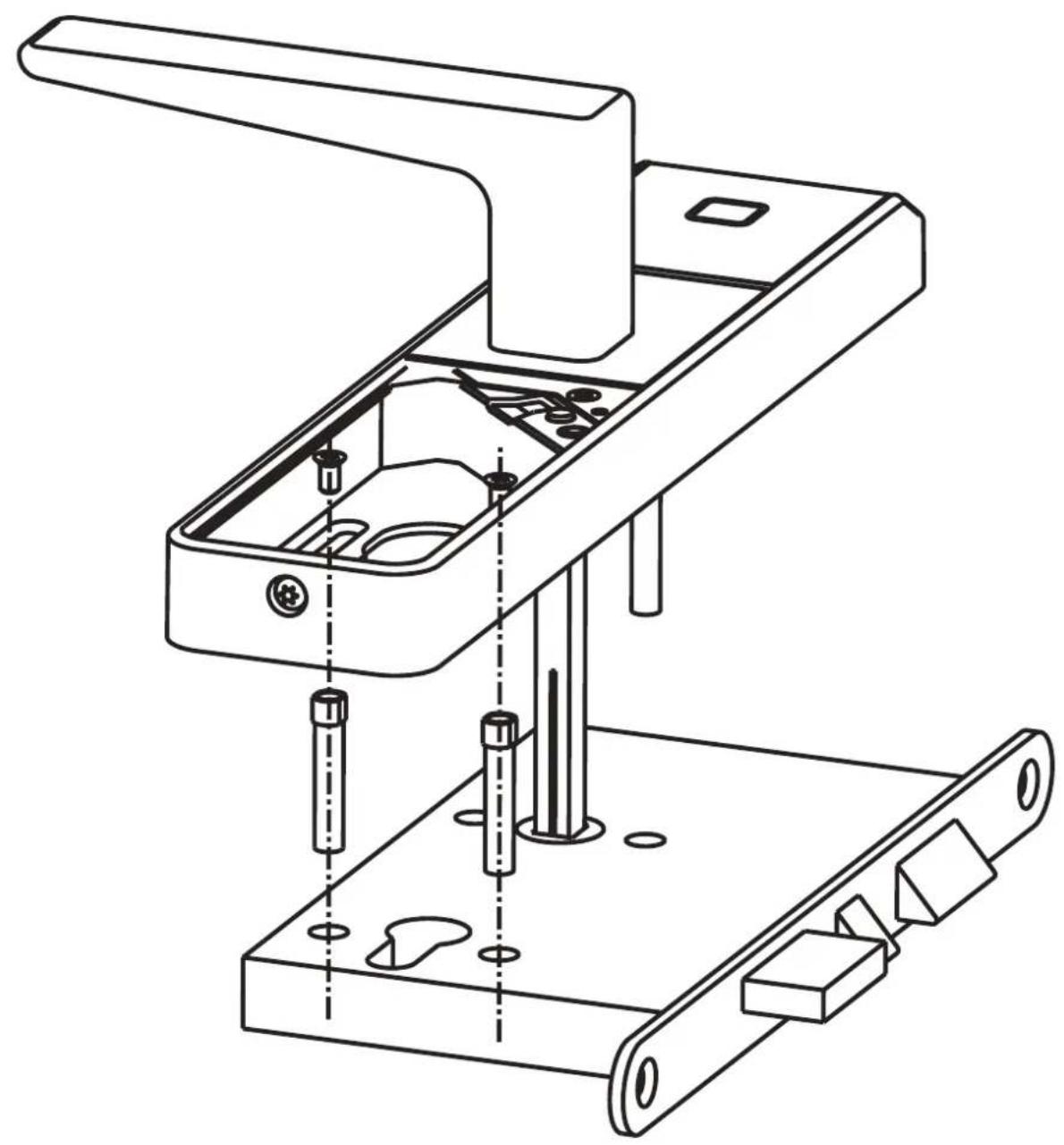

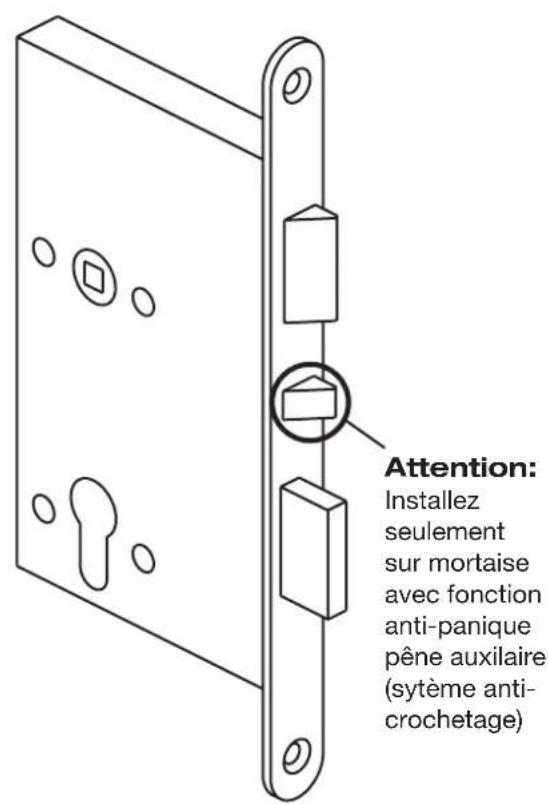

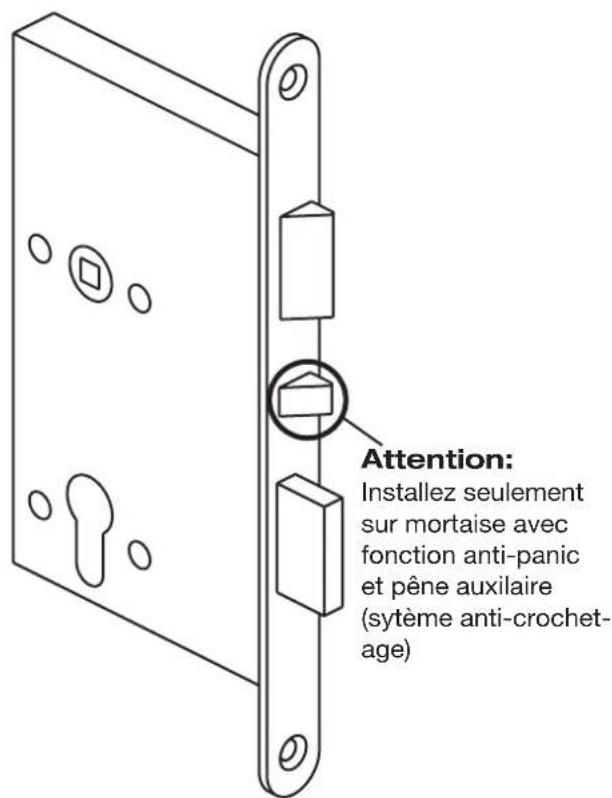

3- ALIGNNEZ LES POTEAUX AVEC LE COFFRE (Montage Rose seulement)

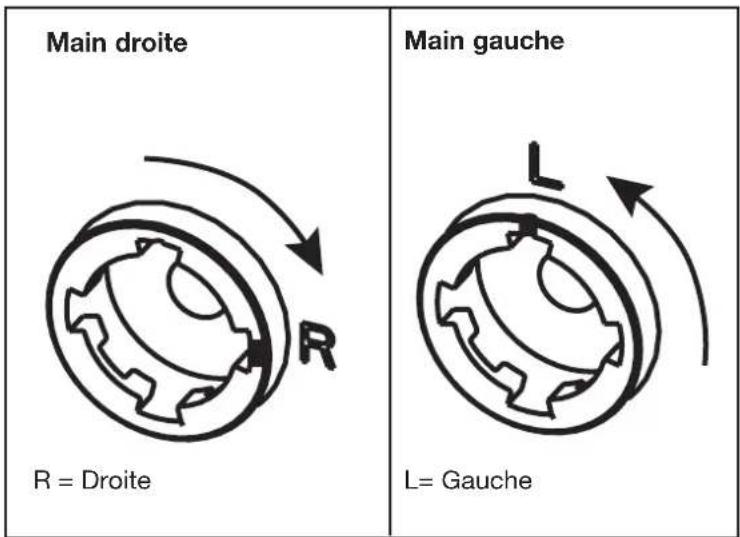

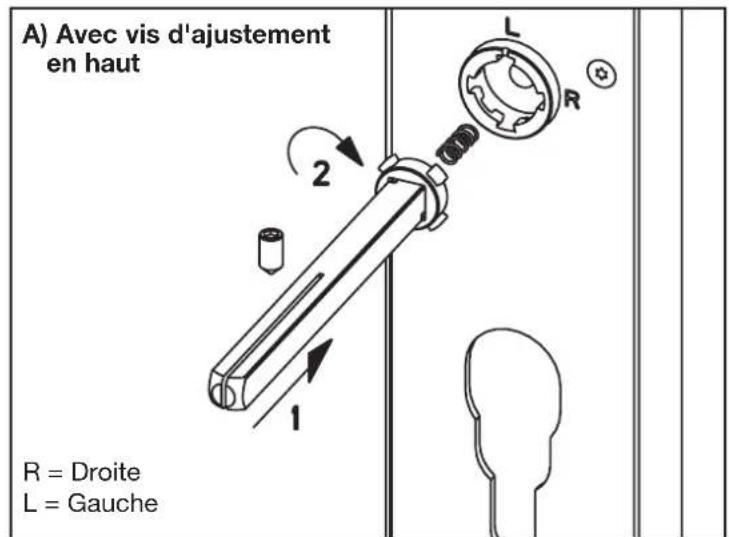

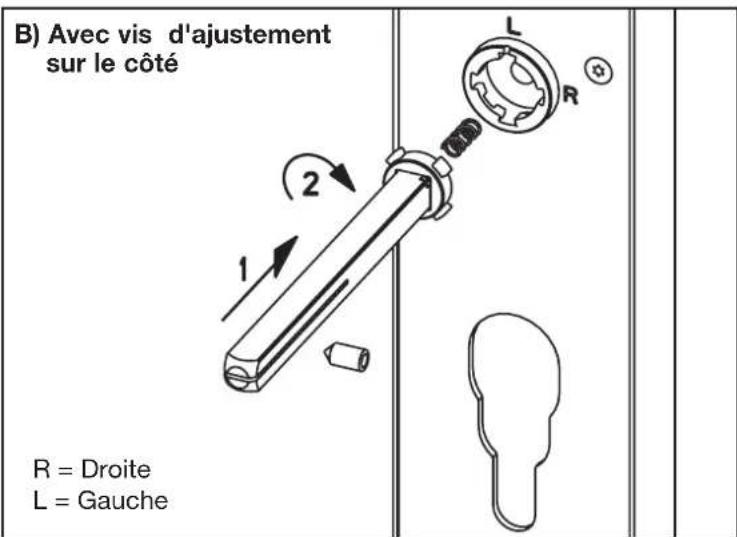

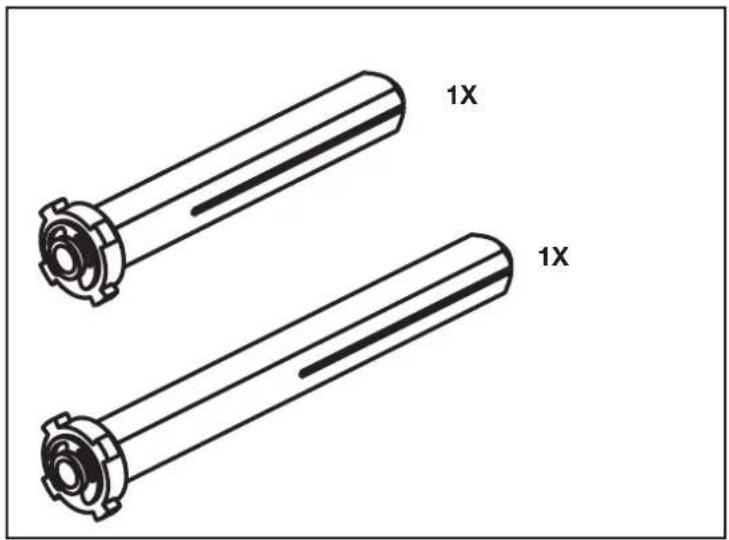

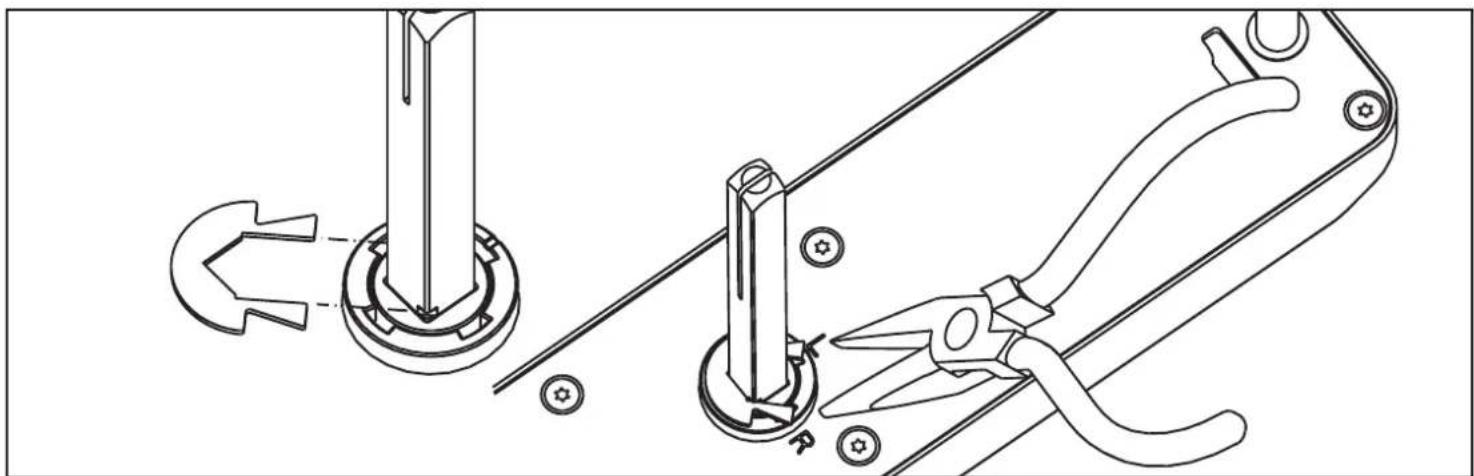

4- TIGE DE ConnEXION - Selection & Installation

1- Choisissez la tige de connexion de la longueur requise 2- Ajuster le cran pour la main appropriée

3- Insérez la tige de connexion: La pointe de la vis d'ajustement doit être alignée avec la fente de la tige de connexion

4- Attachez le clip de fixation et à l'aide d'une pince fixez-le sur la tige de connexion comme indiqué.

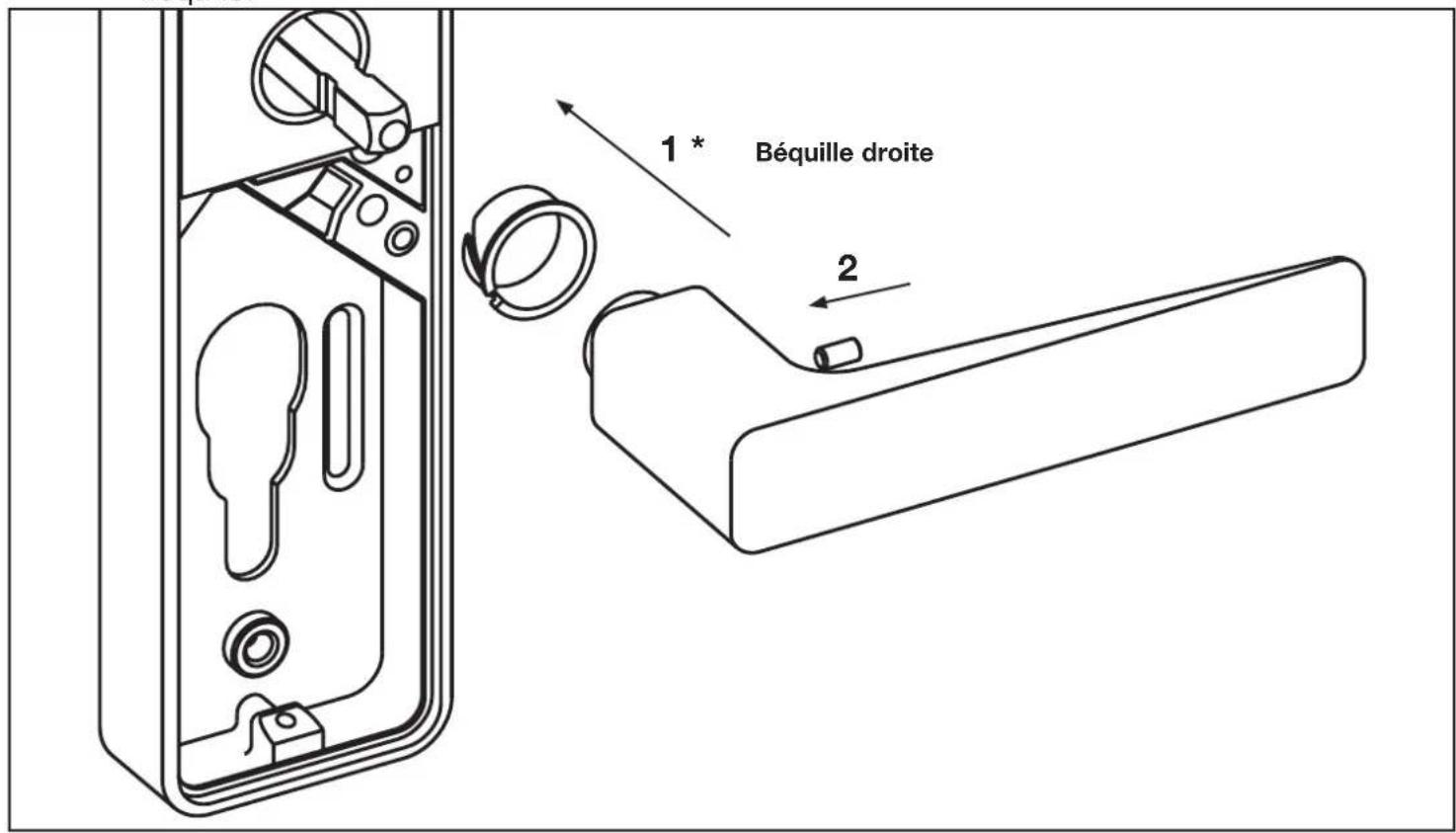

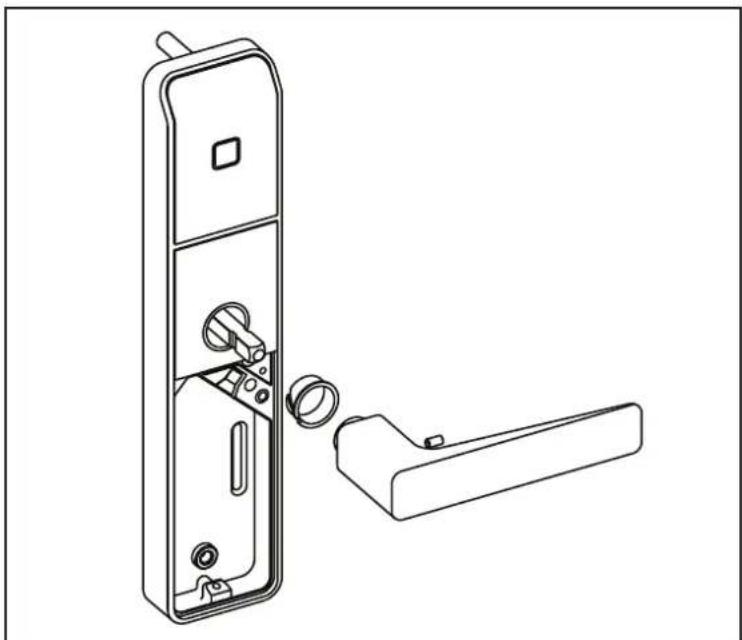

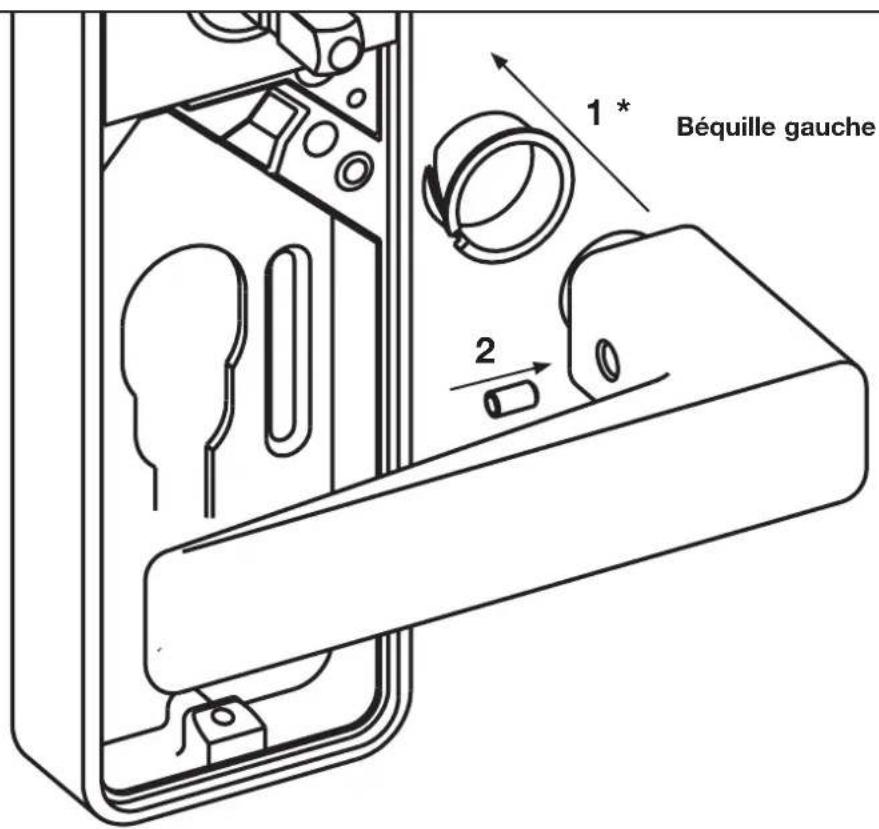

5- INSTALLÉZ LA BÉQUILLE EXTÉRIEURE

• N.B. Maintenez la béquille extérieure contre le boîtier extérieur pendant le serrage de la vis sur la béquille.

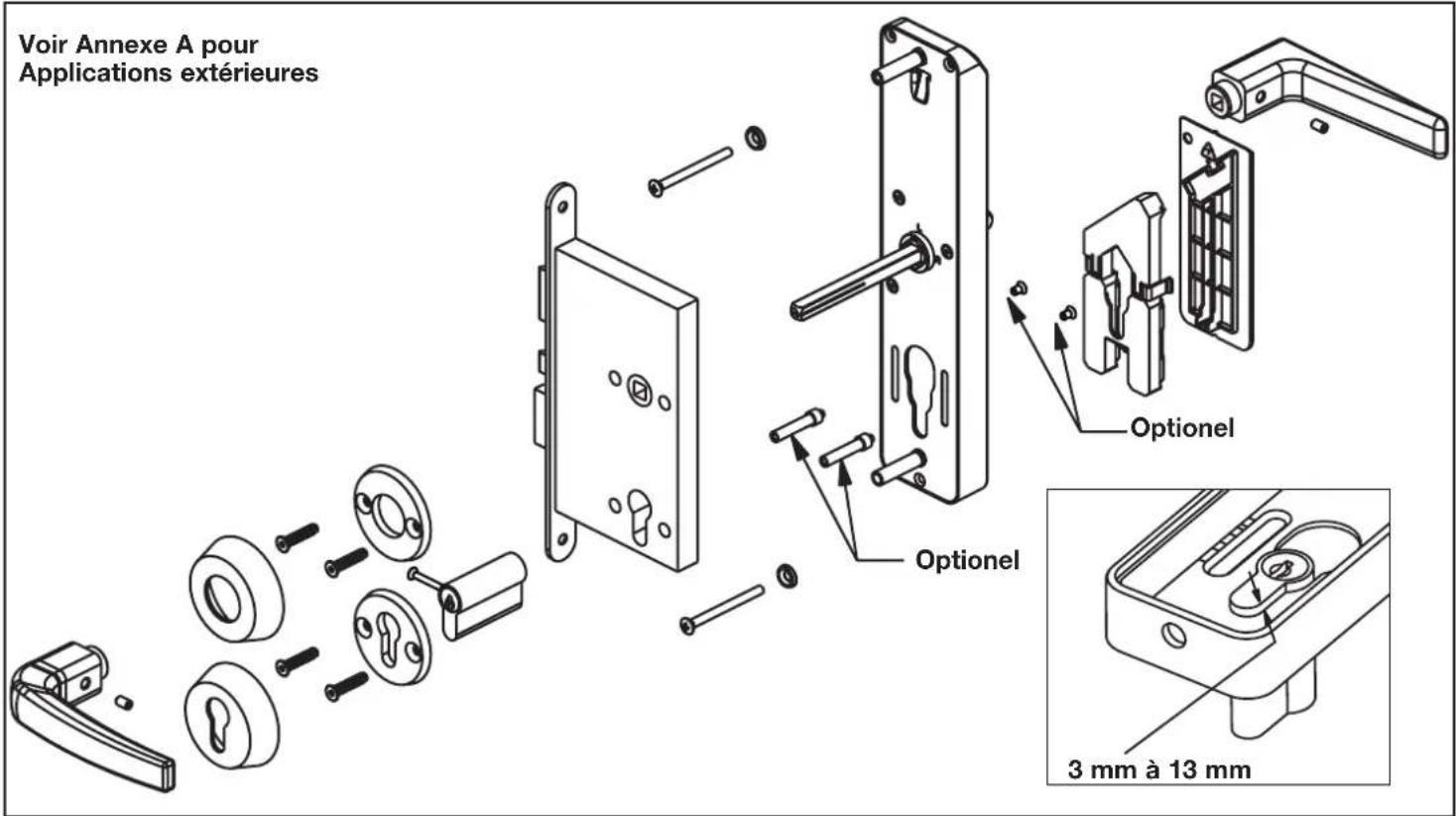

6- INSTALLLEZ LA SERRURE SUR LA PORTE Montage plaque arrêté (clé d'urgence)

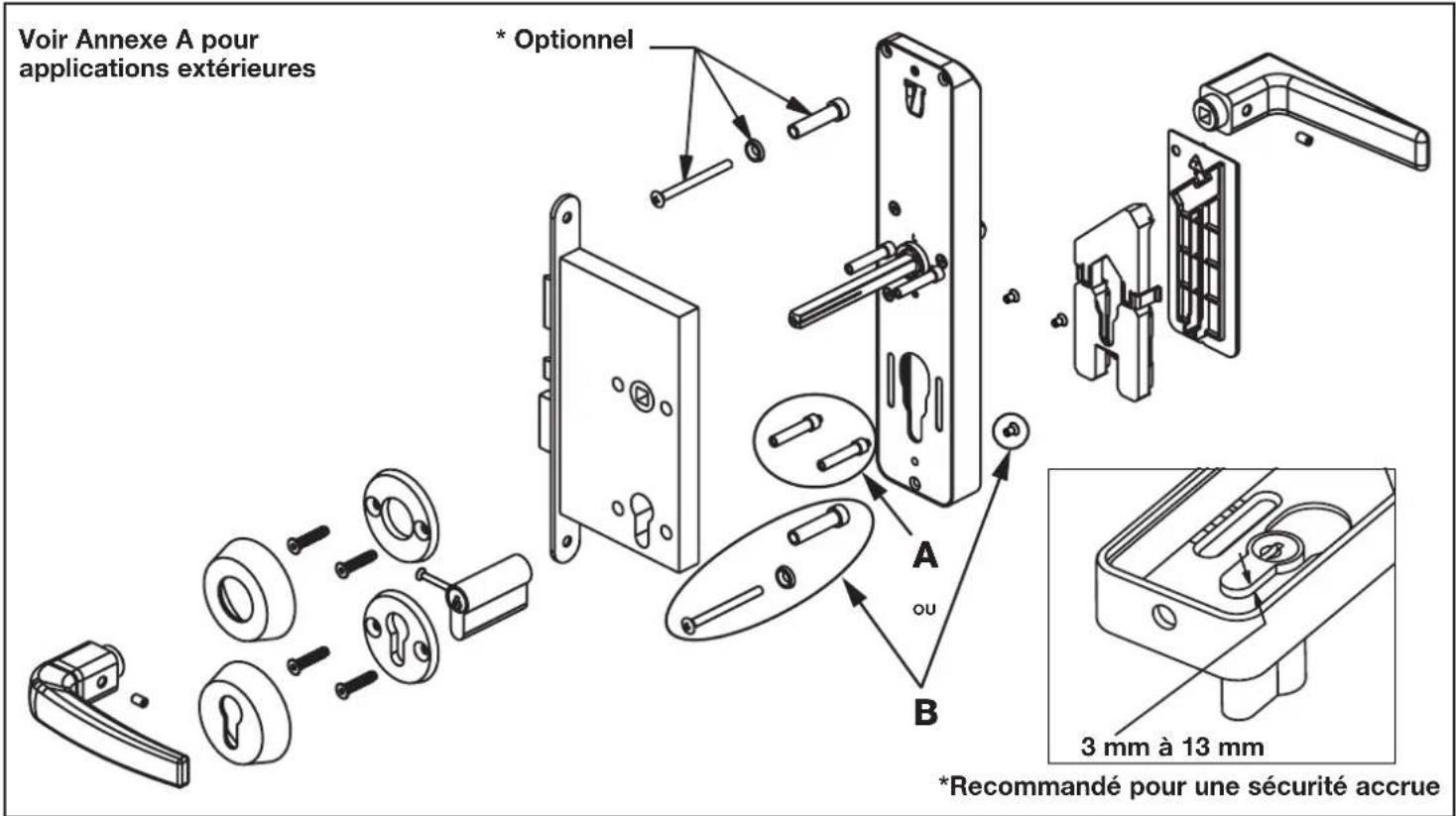

6- INSTALLLEZ LA SERRURE SUR LA PORTE Montage Rose (clé d'urgence)

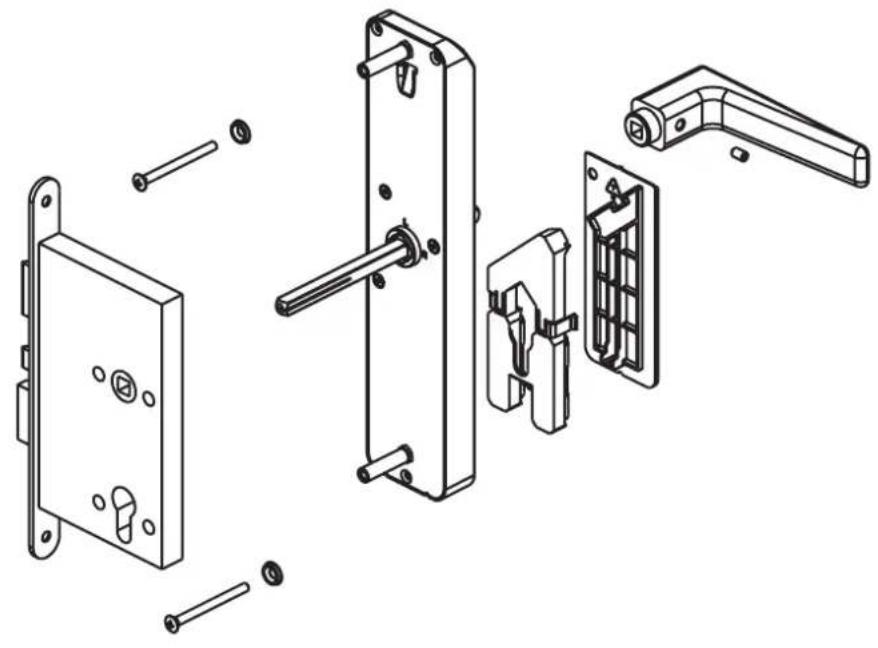

6- INSTALLLEZ LA SERRURE SUR LA PORTE Montage plaque arrête (sans clé d'urgence)

Voir Annexe A pour applications extérieures

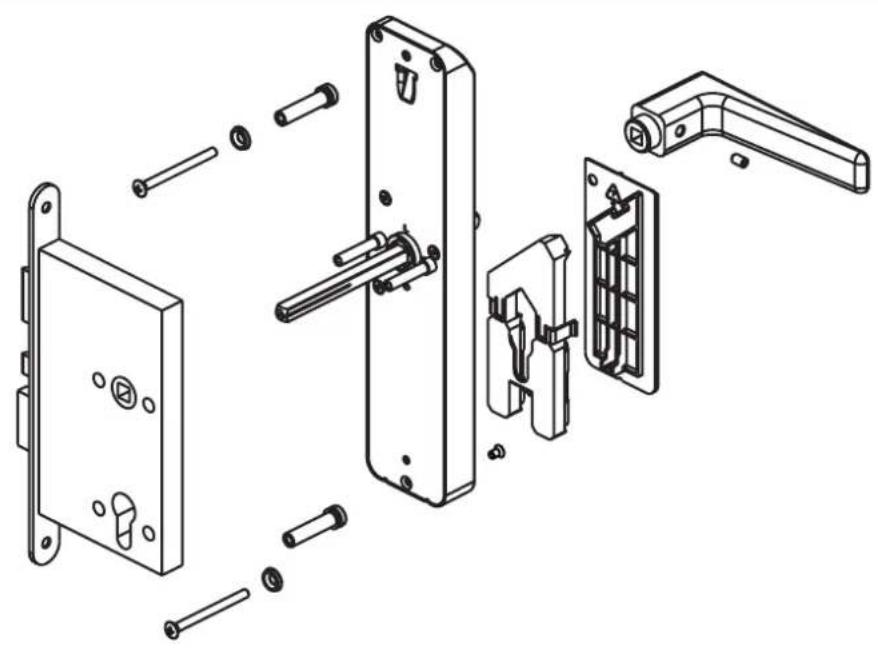

6- INSTALLLEZ LA SERRURE SUR LA PORTE Montage Rose (sans clé d'urgence)

Voir Annexe A pour applications extérieures

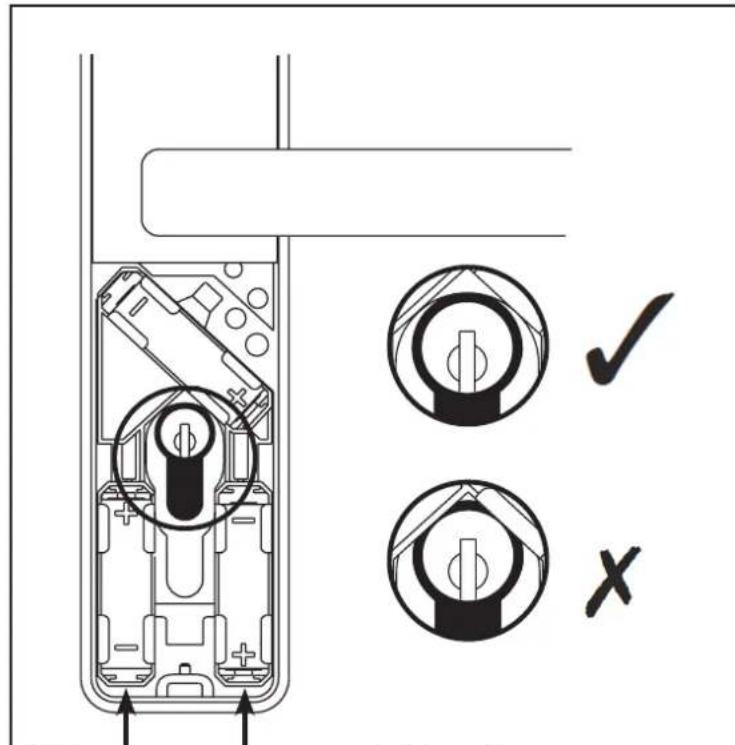

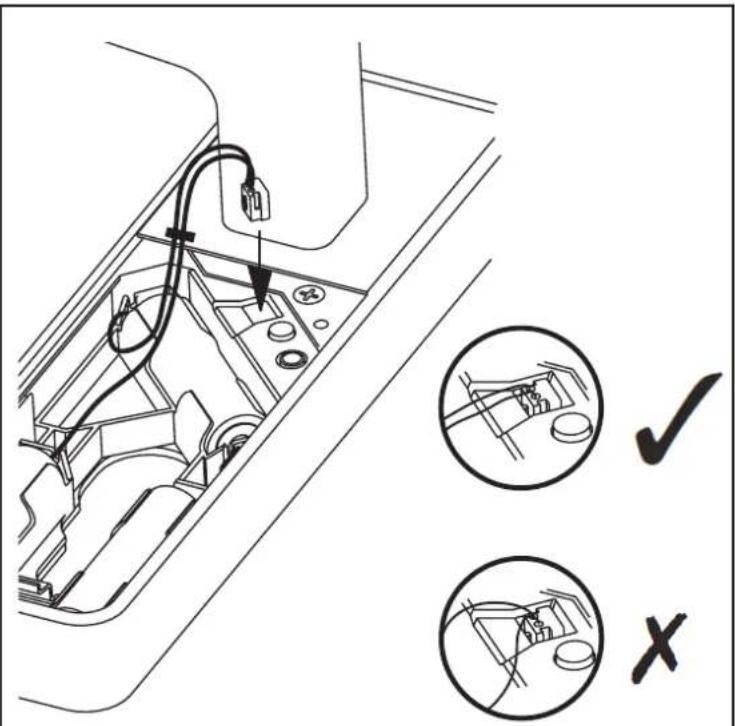

7- BRANCHEZ LE BLOC-PILES

N.B.: Assurez-vous que le bloc-piles est complètement pousse vers le haut et ne gén pas le cylindre.

8- VÉRIFIEZ LA FONCTIONNALITE DE LA SERRURE (à réaliser lorsque la porte est ouverte)

Assurez-vous que la porte de la chambre est ouverte

A - Présentez la carte test devant la serrure
B - Vérifiez si les lumières rouges et vertes apparaisent
C - Tournez la béquille extérieure pour vérifier le retrait du pêne
D - Relâchez la béquille extérieure. Elle doit revenir librement.
E - Tournez la béquille interieure pour vérifier le retrait du pêne
F - Vérifiez que le pêne est projeté par la rotation du bouton et de la clé

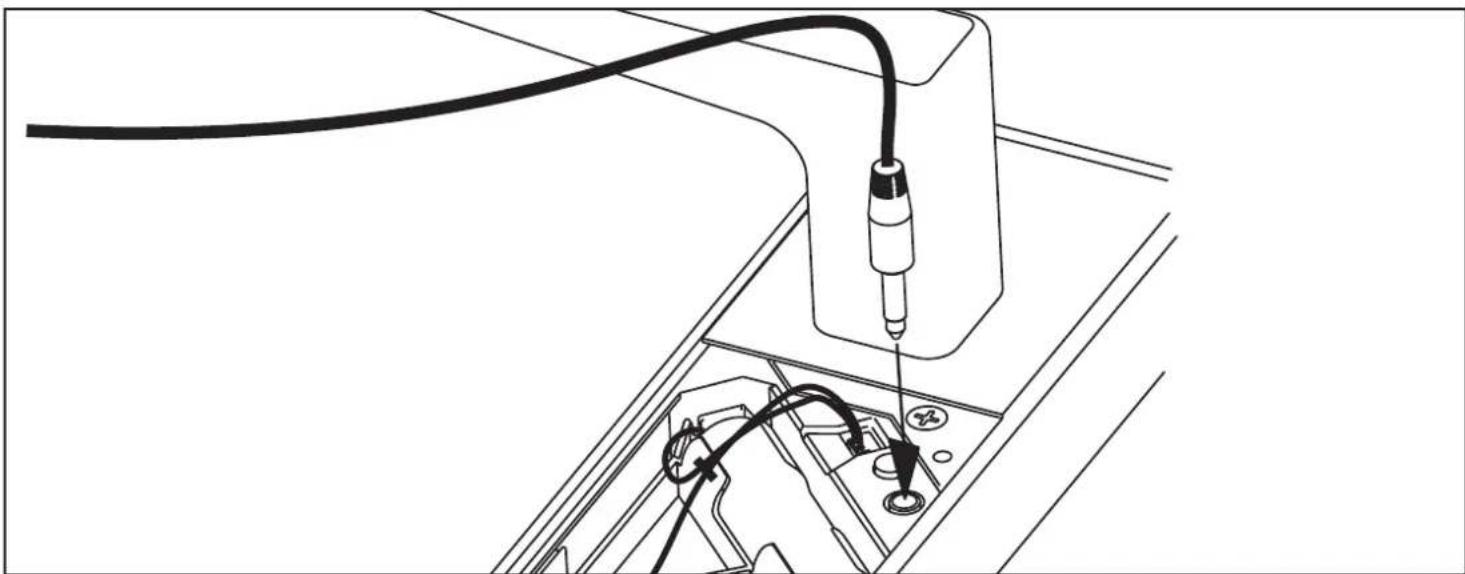

9- PROGRAMMEZ LA SERRURE - Avec le cable phono

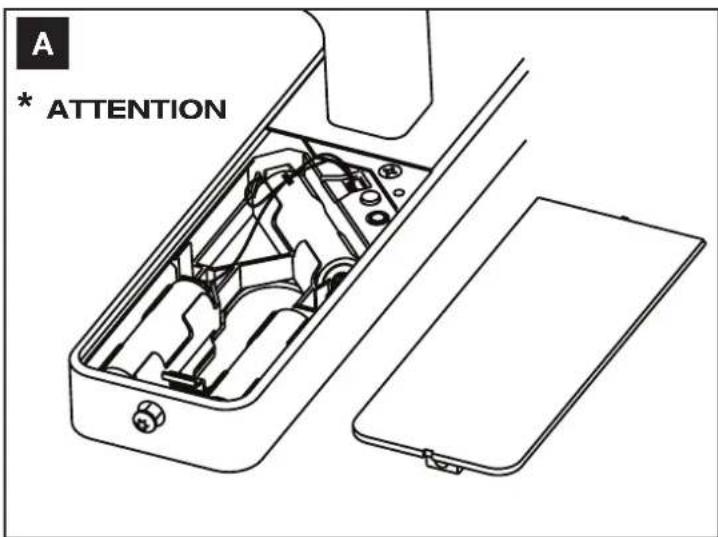

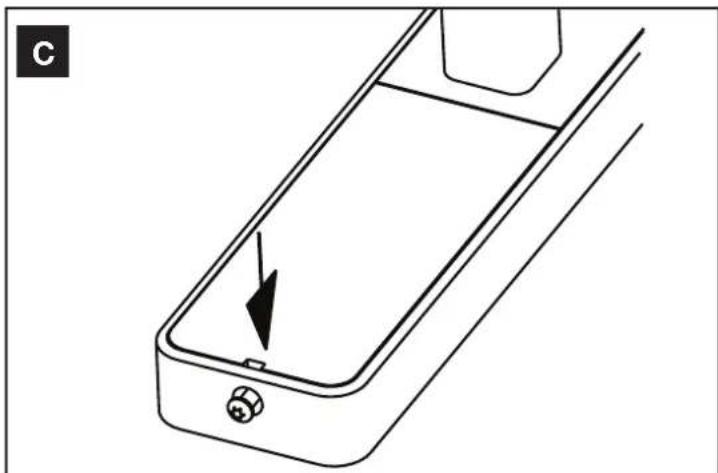

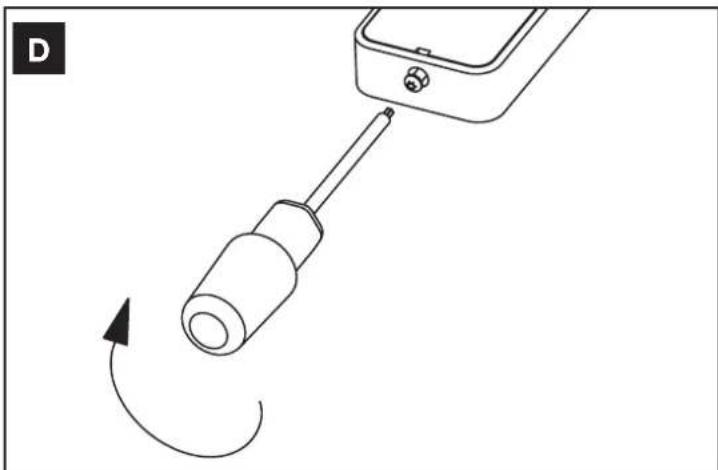

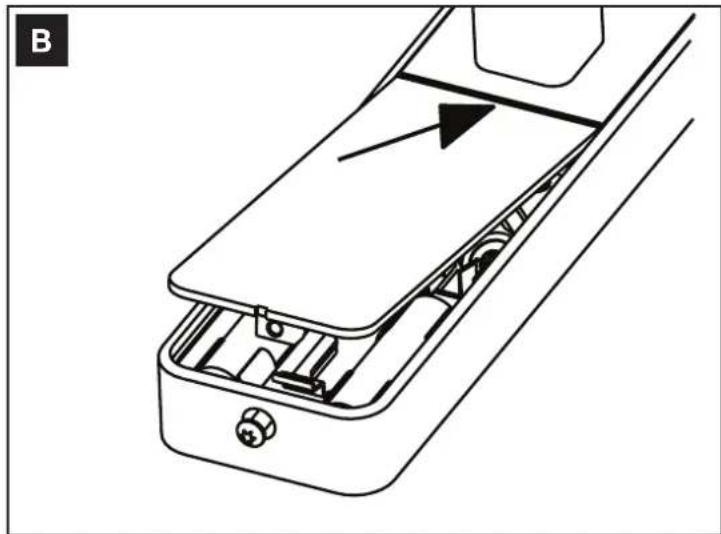

10- INSTALLLEZ LE COUVERCLE DES PILES

* Attention: Pour des raison de sécurité, la serrure doit etre programmée AVANT l'installation du couvercle a piles. Chaque fois que le couvercle des piles est retire, passez une carte d'urgence et connectez la serrure à la console FDU ou le M-Unit pour réinitialiser I'alarme de sécurité. Les informations d'audit ne sont pas affectées.

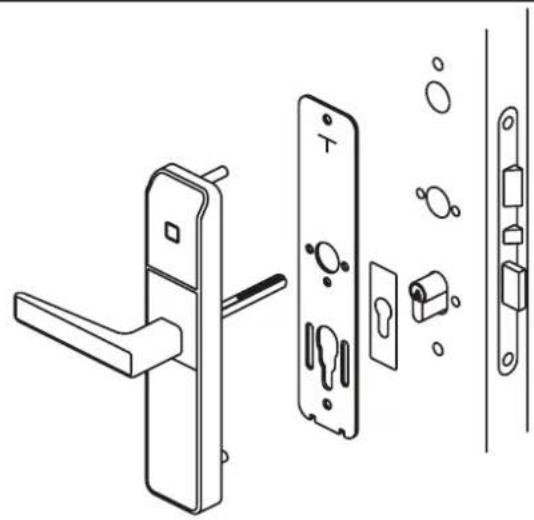

Annexe A • Applications extérieures Installation avec joint d'étanchéité

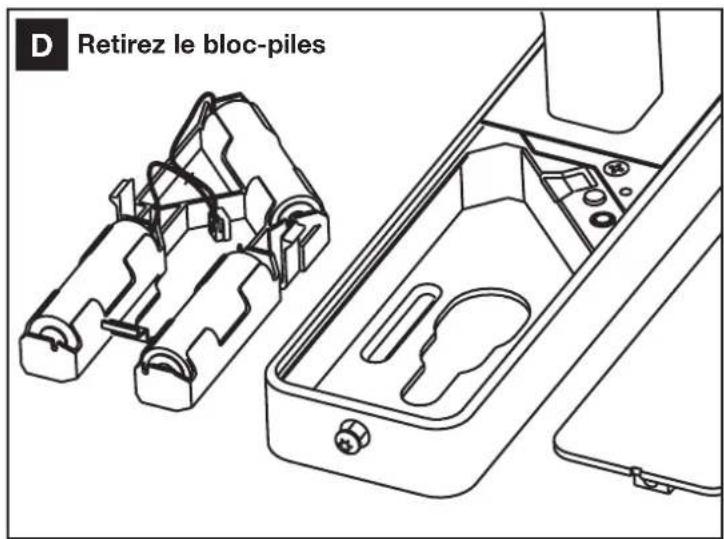

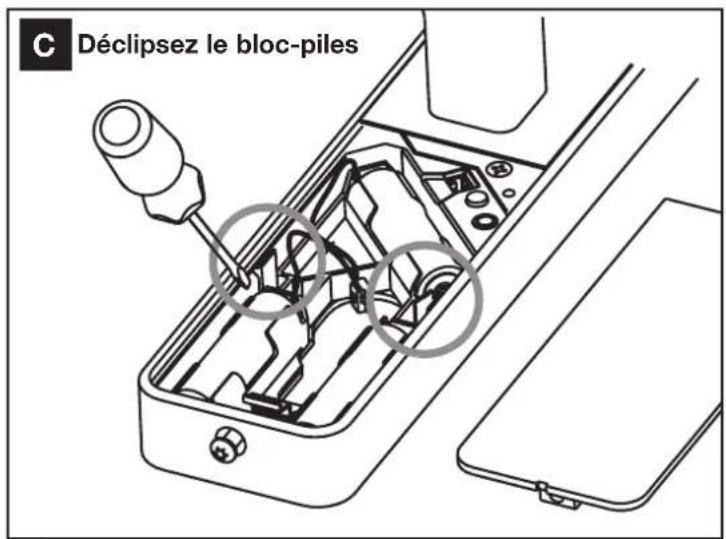

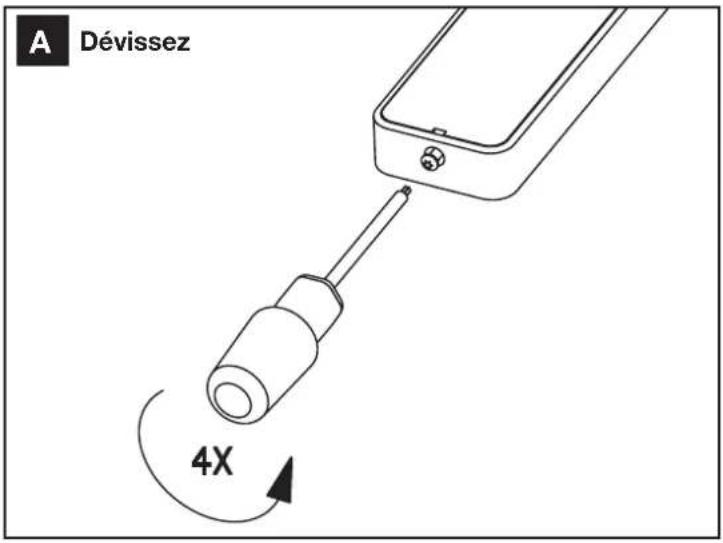

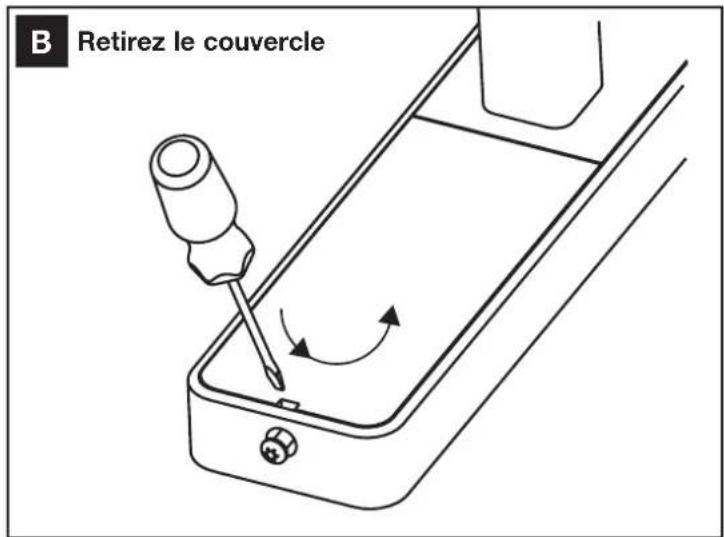

Annexe B · Retirez le bloc-piles

Kaba IIco Inc.

7301 Boul. Decarie Montréal (QC) H4P 2G7 - Canada

Soutien Technique:

1.514.340.9025

Service à la clientèle:

T:1.514.735.5410

F:514.735.6589

Information générale:

www.kabalodging.com

Commandes en ligne pour consommables:

www.ilcostore.com

Pour acceder à nos étapes faciles, visitez notre site de soutien technique:

www.ilcosupport.com
