Caractéristiques techniques	Répartiteur audio Tripp Lite P130000AUDIO, 3 ports audio 3,5 mm, compatible avec les appareils audio standard.
Utilisation	Permet de connecter plusieurs appareils audio à une seule source, idéal pour les configurations de son multi-points.
Maintenance et réparation	Vérifiez régulièrement les connexions et les câbles pour assurer un fonctionnement optimal. En cas de défaillance, consulter le service client Tripp Lite.
Sécurité	Utiliser uniquement avec des appareils compatibles. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Produit léger et compact, facile à installer. Garantie limitée de 1 an par le fabricant.

FOIRE AUX QUESTIONS - P130000AUDIO Tripp Lite

Qu'est-ce que le Tripp Lite P130000AUDIO?

Le Tripp Lite P130000AUDIO est un répartiteur audio qui permet de connecter plusieurs appareils audio à une seule source.

Comment connecter le Tripp Lite P130000AUDIO?

Pour connecter le Tripp Lite P130000AUDIO, branchez la source audio à l'entrée du répartiteur et ensuite connectez les sorties aux appareils audio souhaités.

Pourquoi le son est-il faible ou distordu?

Un son faible ou distordu peut être dû à une connexion incorrecte. Assurez-vous que tous les câbles sont bien connectés et en bon état, et vérifiez également le volume des appareils connectés.

Le Tripp Lite P130000AUDIO fonctionne-t-il avec tous les appareils audio?

Le Tripp Lite P130000AUDIO est compatible avec la plupart des appareils audio qui utilisent des connexions jack de 3,5 mm, mais il est toujours bon de vérifier la compatibilité de vos appareils spécifiques.

Y a-t-il une limite au nombre d'appareils que je peux connecter?

Le Tripp Lite P130000AUDIO peut connecter plusieurs appareils, mais la qualité du son peut varier en fonction du nombre d'appareils branchés simultanément.

Que faire si le Tripp Lite P130000AUDIO ne s'allume pas?

Si le Tripp Lite P130000AUDIO ne s'allume pas, vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez également de réinitialiser le répartiteur.

Comment puis-je obtenir de l'aide supplémentaire?

Pour obtenir de l'aide supplémentaire, veuillez consulter le site web de Tripp Lite ou contacter leur service clientèle.

MODE D'EMPLOI P130000AUDIO Tripp Lite

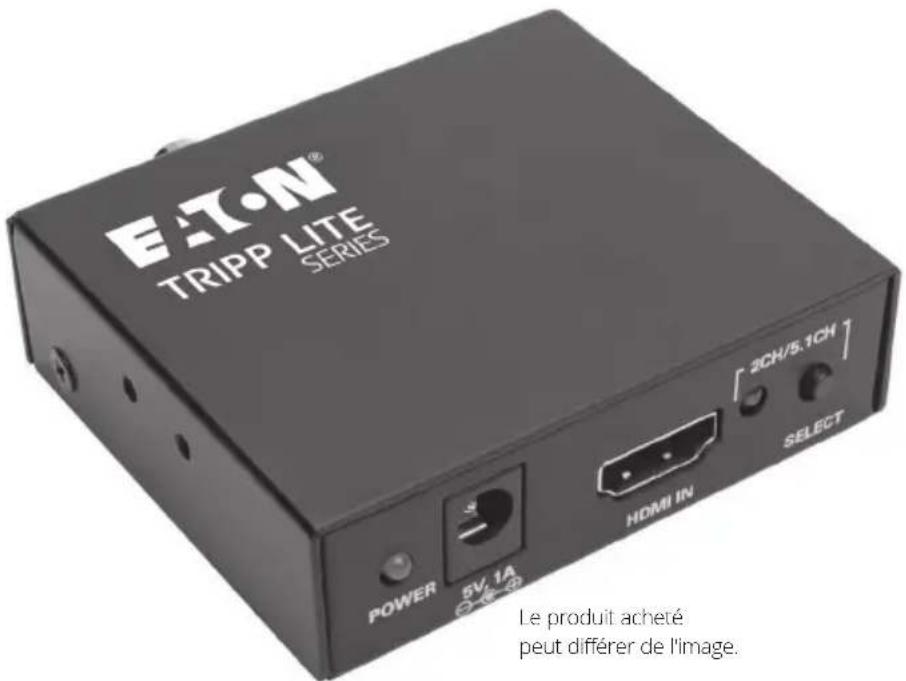

Désembeddeur/ extracteur audio HDMI 4K

Modèle P130-000-AUDIO

English 1

Español 5

Deutsch 13

Italiano 17

Caractéristiques du produit

• Extrait l'audio d'un signal HDMI pour l'utiliser sur un système audio séparé.
• Prend en charge l'audio stéréo à 2 canaux et l'audio multicanal jusqu'au son surround 5.1
• Sorties audio stéréo 3,5 mm, audio numérique TOSLINK et RCA
• Prend en charge l'audio non compressé tel que le LPCM
• Prend en charge les formats audio compressés tels que DTS ^ et Dolby ^ Digital
• Transmet des résolutions vidéo Ultra Haute Définition (UHD) jusqu'à 3840 x 2160 @ 30 Hz
• Prend en charge jusqu'à 24 bits True Color (8 bits par canal) en 4K et jusqu'à 36 bits Couleur profonde (12 bits par canal) en 1080p
• Prend en charge les formats 3D optionnels jusqu'à 50/60 Hz
• Comprend un bloc d'alimentation international avec des adaptateurs de prise compatibles nord-américains, britanniques, européens et australiens

Contenu du carton d'emballage

• P130-000-AUDIO
- Alimentation électrique externe* (Entrée : 100-240 V, 50/60 Hz, 0,3 A ; Sortie : 5 V 1 A)
- Matériel de montage
- Manuel d'utilisation

* Comprend les prises NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Accessoires disponibles en option

• Câbles audio coaxiaux numériques RF A060-Series
• Câbles audio numériques TOSLINK A102-Series
  • Câbles audio stéréo 3,5 mm P312-Series
  • Câbles HDMI haute vitesse P568-Series

Installation

Remarque : assurez-vous que tous les appareils que vous connectez sont hors tension avant de procéder à l'installation.

1. En option : montez l'unité sur un mur ou sur une autre surface à l'aide du matériel de montage inclus.
2. À l'aide d'un câble audio/vidéo HDMI, connectez la source HDMI au port d'entrée HDMI de l'appareil.
3. À l'aide d'un second câble audio/vidéo HDMI, connectez un moniteur HDMI au port de sortie HDMI de l'appareil.
4. Connectez l'appareil à un ensemble de haut-parleurs, un récepteur audio ou un autre système audio à l'aide des sorties numériques de 3,5 mm stéréo TOSLINK ou RCA.
5. Connectez l'alimentation externe fournie à l'unité et branchez-la sur un protecteur de surtension, une unité de distribution d'énergie (PDU) ou une alimentation sans interruption (onduleur). Le voyant rouge d'alimentation de l'appareil s'allume pour indiquer qu'il est alimenté.
6. Mettez les appareils connectés sous tension. Le voyant rouge d'alimentation passe au bleu pour indiquer que l'appareil transmet la vidéo et l'audio de la source à l'écran et au système audio.
7. Pour commuter entre le son stéréo à 2 canaux et le son surround à 5.1 canaux, appuyez sur le bouton situé à côté du port d'entrée HDMI. Lorsque l'audio stéréo à 2 canaux est sélectionné, le voyant situé à côté de la touche ne s'allume pas. Lorsque le son surround 5.1 est sélectionné, le voyant s'allume en rouge.

Caractéristiques

Port d'entrée HDMI (FEMELLE)
Ports de sortie HDMI (femelle), TOSLINK (femelle), RCA (femelle), 3,5 mm Stéréo (femelle)
Température de fonctionnement	0 °C à 70 °C / 32 °F à 158 °F
Température de stockage -10 °C	à 80 °C / 14 °F à 176 °F
Taux d'humidité en fonctionnement	10 à 85 % RH, sans condensation
Humidité de stockage 5 à 90 % RH, sans condensation
Alimentation électrique externe	Entrée : 100-240 V, 50/60 Hz, 0,3 ASortie : 5 V 1 A
Consommation électrique 2,5 W	max
Résolutions vidéo maximales 3840 x 2160 @ 30 Hz / 1080p @ 60 Hz
Dimensions de l'appareil (H x L x P)	21 x 71 x 61 mm[0,83 x 2,8 x 2,4 po.]
Poids de l'unité 0,14 kg	0,3 lb

Garantie

Garantie de 2 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de deux (2) ans à compter de la date d'achat initial. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Avertissement

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

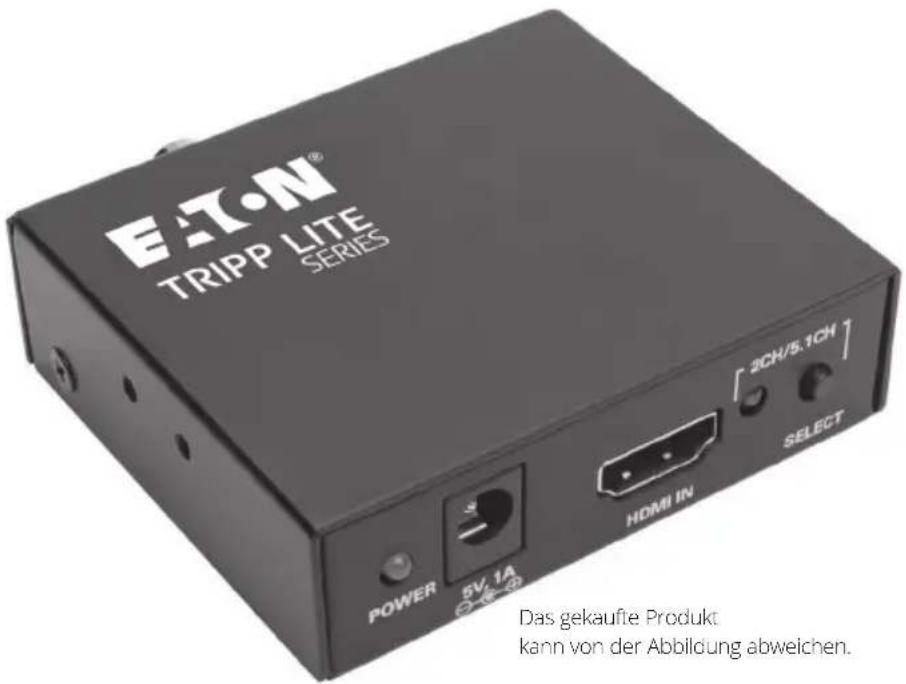

4 K HDMI Audio Signalseparator/Extraktor

Modell

P130-000-AUDIO
