MANUAL DE USUARIO P130000AUDIO Tripp Lite

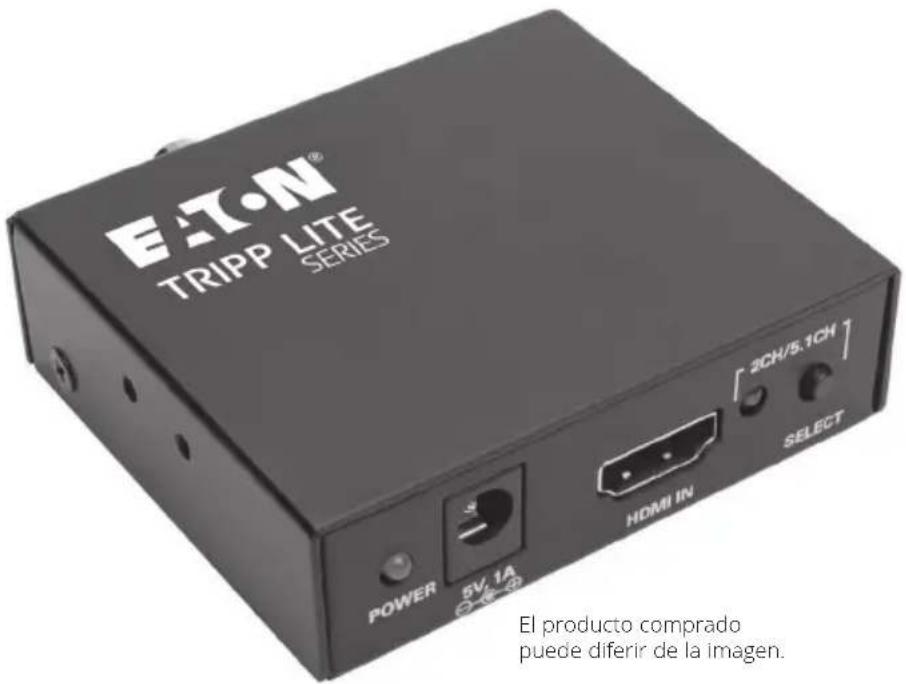

Desincrustador / Extractor de Audio HDMI 4K

Modelo

P130-000-AUDIO

English 1

Français 9

Deutsch 13

Italiano 17

Características del Producto

• Extrae el audio de una señal HDMI para su uso en un sistema de audio independiente
• Soporta audio estéreo de 2 canales y audio de sonido envolvente hasta 5.1 multicanales
• Cuenta con salidas de audio de 3.5 mm estéreo, TOSLINK digital y RCA digital
• Soporta audio sin compresión, como LPCM
• Soporta formatos de audio comprimido, como DTS ^ y Dolby ^ Digital
• Transmite resoluciones de video de Ultra Alta Definición (UHD) hasta 3840 x 2160 @ 30 Hz
• Soporta Color Verdadero de hasta 24 bits (8 bits por canal) a 4K y Color Profundo de 36 bits (12 bits por canal) a 1080p
• Soporta formatos opcionales de 3D hasta 50/60 Hz
• Incluye una fuente de alimentación internacional con adaptadores de clavija compatibles para Norteamérica, Reino Unido, Europa y Australia

Contenido del Empaque

• P130-000-AUDIO
- Fuente de Alimentación Externa* (Entrada: 100V - 240V, 50/60 Hz, 0.3A; Salida: 5V 1A)
- Accesorios de instalación
- Manual del Propietario
* Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Accesorios Opcionales

• Cables Coaxiales para Audio Digital de RF de la Serie A060
• Cables para Audio Digital TOSLINK de la Serie A102
• Cables de Audio Estéreo de 3.5 mm Serie P312
• Cables HDMI de Alta Velocidad de la Serie P568

Instalación

Nota: Asegúrese de que todos los dispositivos que esté conectando estén apagados antes de la instalación.

1. Opcional: Fije la unidad a una pared u otra superficie con los accesorios de instalación incluidos.
2. Usando un cable HDMI de audio y video, conecte la fuente de HDMI al puerto de entrada HDMI de la unidad.
3. Usando un segundo cable HDMI de audio y video, conecte el monitor HDMI al puerto de salida HDMI de la unidad.
4. Conecte la unidad a unas bocinas, un receptor de audio u otro sistema de audio utilizando las salidas estéreo de 3.5 mm, digitales TOSLINK o RCA.
5. Conecte la fuente de alimentación externa incluida a la unidad y enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema de Respaldo Ininterrumpible (UPS). El LED rojo de Encendido se iluminará para indicar que está recibiendo energía.
6. Encienda los dispositivos conectados. El LED rojo de Encendido cambiará a azul para indicar que la unidad está transmitiendo video y audio de la fuente a la pantalla y sistema de sonido.
7. Para cambiar entre 2 canales estéreo y sonido envolvente de 5.1 canales, presione el botón al lado del puerto de entrada HDMI. Cuando esté seleccionado audio estéreo de 2 canales, no se iluminará el LED junto al botón. Cuando se seleccione sonido envolvente de 5.1 canales, el LED iluminará de rojo.

Especificaciones

Puerto de Entrada HDMI (Hembra)
Puertos de Salida	HDMI (Hembra), TOSLINK (Hembra), RCA (Hembra), Estéreo de 3.5 mm (Hembra)
Temperatura de Operación 0 °C a 70 °C	[32 °F a 158 °F]
Temperatura de Almacenamiento -10 °C	a 80 °C [14 °F a 176 °F]
Humedad en Operación HR de 10% a 85%, Sin Condensación
Humedad de Almacenamiento De 5 a 95% de HR, Sin Condensación
Fuente de Alimentación Externa Entrada: 100V - 240V, 50/60 Hz, 0.3A Salida: 5V 1A
Consumo de Energía 2.5W Máximo
Resoluciones de Video Máximas 3840 x 2160 @ 30 Hz / 1080p @ 60 Hz
Dimensiones de la Unidad (Al x An x Pr)	21 x 71 x 61 mm [0.83" x 2.8" x 2.4"]
Peso de la Unidad 0.14 kg	0.3 lb

Garantía

GARANTÍA POR 2 AÑOS

Garantizamos por dos (2) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

Advertencia

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
