Produktmerkmale

• Extrahiert Audio aus einem HDMI-Signal zur Verwendung in einem separaten Audiosystem
• Unterstützt sowohl 2-Kanal-Stereo-Audio als auch Mehrkanal-Audio mit bis zu 5.1-Surround-Sound-Qualität
• Bietet 3,5 mm Stereo-Audio, TOSLINK- und RCA-Digital-Audioausgänge
• Unterstützt unkomprimiertes Audio, zum Beispiel LPCM
• Unterstützt komprimierte Audioformate wie DTS ^® und Dolby ^® Digital
• Überträgt Ultra High Definition (UHD) Videoauflösungen bis zu 3840 x 2160 bei 30 Hz
• Unterstützt bis zu 24-Bit True Color (8 Bit pro Kanal) bei 4 K und bis zu 36-Bit Dunkle Farbe (12 Bit pro Kanal) bei 1080p
• Unterstützt optionale 3D-Formate bis zu 50/60 Hz
• Enthält ein internationales Netzteil mit kompatiblen Steckeradaptern für Nordamerika das Vereinigte Königreich, Europa und Australien

Lieferumfang

• P130-000-AUDIO
- Externes Netzteil* (Eingang: 100–240 V, 50/60 Hz, 0,3 A; Ausgang: 5 V 1 A)
- Montageteile
- Betriebsanleitung
* Umfasst NEMA 1-15P (Nordamerika), CEE 7/16 Schuko (Europa), BS 1363 (VK) und AS/NZS 3112 (Australien) Stecker.

Optionales Zubehör

• A060-Serie RF Digitales Koax-Audiokabel
• A102-Serie TOSLINK Digitales Audio-Kabel
• P312-Serie 3,5 mm Stereo-Audiokabel
• P568-Serie Hochgeschwindigkeits-HDMI-Kabel

Installation

Hinweis: Stellen Sie sicher, dass alle Geräte, die Sie anschließen, vor der Installation ausgeschaltet sind.

1. Optional: Befestigen Sie das Gerät mit den im Lieferumfang enthaltenen Montageteilen an einer Wand oder einer anderen Oberfläche.
2. Schließen Sie die HDMI-Quelle mit einem HDMI-Audio-Videokabel an den HDMI-Eingangsanschluss des Geräts an.
3. Schließen Sie einen HDMI-Monitor mit einem zweiten HDMI-Audio-Videokabel an den HDMI-Ausgangsanschluss des Geräts an.
4. Schließen Sie das Gerät über die 3,5-mm-Stereo-, TOSLINK- oder RCA-Digitalausgänge an Lautsprecher, einen Audioempfänger oder ein anderes Audiosystem an.
5. Schließen Sie das mitgelieferte externe Netzteil an das Gerät an und stecken sie es in einen Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine Unterbrechungsfreie Stromversorgung (USV) ein. Die rote Power-LED des Geräts leuchtet, um anzuzeigen, dass es mit Strom versorgt wird.
6. Schalten Sie die Stromversorgung der angeschlossenen Geräte ein. Die rote Power-LED wechselt zu blau und zeigt damit an, dass das Gerät Video- und Audiosignale von der Quelle an das Display und das Soundsystem überträgt.
7. Um zwischen 2-Kanal-Stereo und 5.1-Kanal-Surround Sound umzuschalten, drücken Sie die Taste neben dem HDMI-Eingang. Wenn 2-Kanal-Stereoton ausgewählt ist, leuchtet die LED neben der Taste nicht. Wenn 5.1-Kanal-Surround-Sound ausgewählt ist, leuchtet die LED rot.

Technische Daten

Eingangsanschluss HDMI (Buchse)
Ausgangsports HDMI (Buchse), T	OSLINK (Buchse), RCA (Buchse), 3,5 mm Stereo (Buchse)
Betriebstemperatur 32 °F bis 158 °F / 0 °C bis 70 °C
Lagertemperatur 14 °F bis 176 °F / -10 °C bis 80 °C
Luftfeuchtigkeit bei Betrieb 10 %	bis 85 % rF, nicht kondensierend
Feuchtebereich für die Lagerung	5 % bis 90 % RF, nicht kondensierend
Externe Stromversorgung Eingang: 100-240 V, 50/60 Hz, 0,3 A Ausgang: 5 V 1 A
Stromverbrauch 2,5 W Max
Maximale Videoauflösungen 3840 x 2160 bei 30 Hz / 1080p bei 60 Hz
Abmessungen der Einheit (H x B x T)	0,83 x 2,8 x 2,4 Zoll [21 x 71 x 61 mm]
Gewicht der Einheit 0,3 lb	0,14 kg

Garantie

Zweijährige Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von zwei (2) Jahren ab dem Datum des erstmaligen Kaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder Sonstiges.

WEEE-Compliance-Informationen für Kunden und Recycling (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

- Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)

- Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden

Warnung!

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

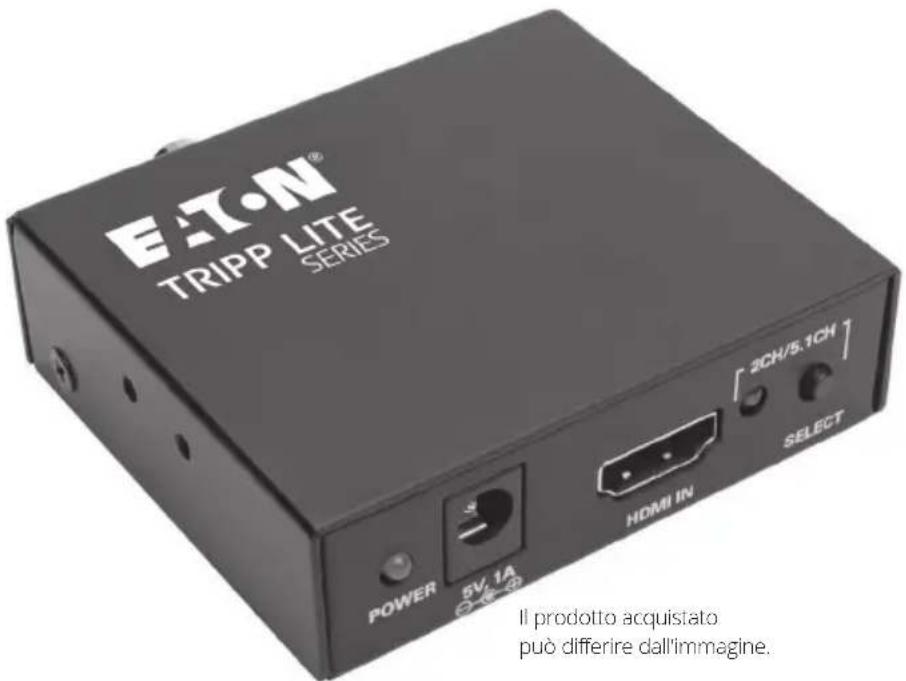

De-Embedder/ Estrattore audio HDMI 4K

Modello P130-000-AUDIO
