MODE D'EMPLOI GTDC02 TOP CRAFT

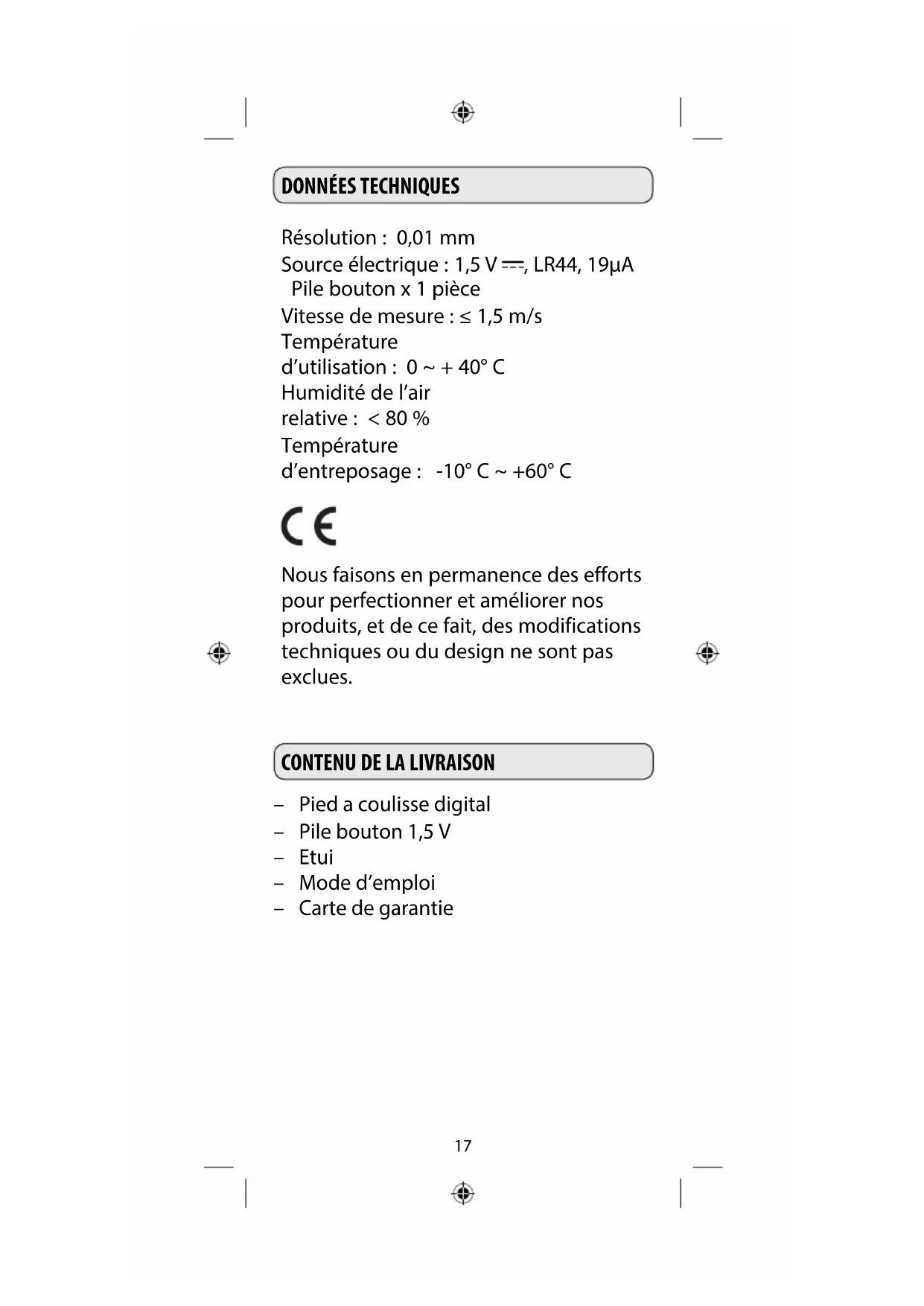

Résolution : 0,01 mm Source électrique : 1,5 V , LR44, 19μA Pile bouton x 1 pièce Vitesse de mesure : ≤ 1,5 m/s Température d’utilisation : 0 ~ + 40° C Humidité de l’air relative : < 80 % Température d’entreposage : -10° C ~ +60° C Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifications techniques ou du design ne sont pas exclues.

1. Surface de mesure de paliers

2. Surface de mesure intérieure

6. Couvercle de batterie

9. Barre de profondeur

10. Surface de mesure extérieure

11. Interrupteur de mise

sous/ hors tension (ON/OFF)

12. Commutateur zéro (ZERO)

13. Commutateur mesures

métriques / pouces (mm/inch)

14. Roue de réglage en détail19

CONSIGNES DE SÉCURITÉ

– Danger de blessures : Les arêtes de mesure sont coupantes et pointues ! C’est pourquoi il ne faut prendre l’appareil de mesure que par les prises. – Ne laissez pas les enfants jouer avec l’appareil de mesure. Ils peuvent se blesser avec les arêtes coupantes ou avaler la pile, resp. le couvercle du compartiment à pile. – E ectuez des mesures de ma- nière très prudente, a n de ne pas laisser de rayures. – Ne pas mettre de partie du pied à coulisse digital sous tension (p.ex. pour graver avec un crayon électrique), car cela peut endom- mager les circuits. – Le pied à coulisse numérique est destiné à l’utilisation privée. Il ne convient pas pour une utilisation professionnelle, dans un atelier, par exemple. Dangers pour les enfants et autres personnes

• Ce produit n’est pas un jouet ! Cet appareil ne convient pas pour être utilisé par des personnes (y com-20 pris des enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou manquant d’ex- périence et/ ou de connaissances à moins que celles-ci se trouvent sous la surveillance d’une personne chargée de leur sécurité ou aient reçu des instructions sur l’utilisation de l’appareil. Surveillez les enfants a n de veiller à ce qu’ils ne puissent pas jouer avec l’appareil.

• Gardez le matériel d’emballage hors de portée des enfants. Il existe des risques d’étou ement en cas d’in- gestion. FONCTIONNALITES

1. La remise à zéro dans la position dési-

rée permet des mesures par paliers. Ap- puyez sur la touche „Zero“, pour établir le point zéro. Cela permet des mesures différentielles (les mesures négatives sont affichées avec un „–“.

2. Conversion en pouces/mm dans

chaque position. Appuyez sur la touche mm/pouces, pour changer l’unité de mesure du résultat mesuré.

3. Pour des mesures précises, le pied à

coulisse peut être réglé d’une manière particulièrement précise avec la rou- lette de précision.

4. Mise en et hors tension automatique et

manuelle.21 MAINTENANCE / RANGEMENT

1. Avant l’utilisation, nettoyez la surface

de l’échelle de mesure avec un tissu sec et propre (ou imbibé avec de l’huile de nettoyage). Protégez l’échelle de me- sure contre des liquides acqueux

2. Nettoyage uniquement à l’aide d’un

chiffon sec imbibé d’un peu d’huile net- toyante, ne pas utiliser de l’eau, ni des diluants ou produits abrasifs.

3. Retirez la pile si l’instrument reste inutili-

sé pendant une longue période.

4. Le mieux est de conserver le pied à cou-

lisse dans son étui, afin de le protéger de manière optimale. UTILISATION

(1) Sécher la de l’échelle de mesure et nettoyer les surfaces de mesure. (2) Desserrer la vis de fixation et bouger le pied à coulisse afin de vérifier s’il est possible de le déplacer sur toute la zone de mesure. (3) Insérer la pile selo n la description à la page 22. (4) Activer l’appareil et contrôler si l’affi- chage LCD et toutes les touches fonc- tionnent correctement.22

(1) Appuyer sur la touche On/Off, afin de le mettre sous tension. L’appareil est activé quand il est actionné. (2) Appuyer sur la touche mm/inch, afin de sélectionner l’unité de mesure désirée. (3) Déplacer la glissière, jusqu’à ce que les deux surfaces de mesure extérieures se touchent légèrement, là, il faut pres- ser la mise à zéro (ZERO) pour démar- rer une mesure régulière. Avec la vis de blocage, vous pouvez fixer le pied à coulisse, afin d’assurer le résultat. (4) Appuyer sur la touche Marche/Arrêt pour mettre l’appareil hors tension. L’écran s’éteint automatiquement après 4-5 minutes environ quand le pied à coulisse n’est plus bougé.

Un affichage anormal (chiffres qui pa- pillotent ou pas d’affichage du tout) signifient que la pile est usée et qu’il faut la changer. Retirez le couvercle de la pile dans le sens de la flèche et remplacez la pile par une nouvelle. Observer la polarité en insérant les piles. Le pôle positif doit être orienté vers le haut. Fermer le couvercle après avoir inséré la pile.Si la pile achetée dans un commerce ne marche pas sans problèmes (tension trop basse à cause d’un entreposage trop long et auto-dé- chargement de la pile), adressez-vous au fournisseur.23 Remarques importantes :

1. Le pied à coulisse doit se régler pendant

5-6 secondes lorsque la pile a été insérée. Seulement après le réglage, le pied à coulisse peut être activé.

2. Remettez à nouveau le point zéro de la

mesure après changement de la pile.

INDICATIONS POUR LES PILES

– Ne tentez jamais de recharger des piles non rechargeables. Danger d’explosion ! – Gardez les piles hors de portée des en- fants, ne les jetez pas dans le feu, ne les court-circuitez pas et ne les démontez en aucun cas. – Contactez immédiatement un médecin lorsqu’une pile a été avalée. – Lorsque vous la mettez, veillez à ce que la polarité soit correcte. – Si c’est nécessaire, nettoyez les contacts de la pile et de l’appareil, avant de la mettre. – Enlevez immédiatement les usagées de l’appareil. Danger élevé d’écoulement ! – N’exposez pas la pile à des conditions extrêmes p.ex. à des corps de chau e, ne pas exposer le pied à coulisse aux rayons de soleil ! Danger élevé d’écoule- ment ! – Si cela n’est respecté, les piles peuvent se décharger sur votre tension nale et couler. – Retirez immédiatement la pile, pour éviter des dommages. – Evitez le contact avec la peau, les yeux24 et les muqueuses. En cas de contact, rincez immédiatement l’électrolyte des endroits touchés avec de l’eau claire et contactez immédiatement un médecin. – Enlevez la pile de l’appareil lorsqu’il reste inutilisé durant une longue période. Elimination des piles – Les piles et accus ne doivent pas être jetés avec les déchets ménagers! – Chaque utilisateur a l’obligation légale de déposer les piles et accus auprès des points de ramassage de son domi- cile. Tous les piles et accus peuvent ainsi être recyclés de manière écolo- gique. Les piles et accus contenant des substances nocives sont caractérisés par ce signe accompagné de symboées chimiques (Cd pour Cadmium, Hg pour le mercure, Pb pour plomb).25

socle de la pile Affichage reste blo- qué ou papillot Affichage reste blo- qué ou papillote Enlever la pile et la remettre après une minute ATTENTION : L’a chage peut être remis à zéro ou indiquer une valeur erronée en cas d’une décharge électrostatique. Le cas échéant, il faudra répéter le mesurage. Mettre l’appareil hors tension, puis ca- librer à zéro en appuyant sur la touche ZERO.26 a) b) c) d) MESURES a) Mesure extérieure b) Mesure de profondeur c) Mesure intérieure d) Mesure de palier Astuce Pour des mesures précises, utilisez la rou- lette de précision. Ca facilite le réglage précis du pied à cou- lisse.

Tableau d’aide pour la mesure de vis (voir aussi sur le dos du pied à coulisse) : Espace 1 : Grandeur de la vis Espace 2 : Pas de vis Espace 3 : Diamètre minimal de trou de perceuse Espace 4 : Grandeur standard de perceuse adaptée27 Metr. ISO Nenn major ext. extr. Ø mm Stg pitch Pas Paso

ELIMINATION Par respect de l’environnement, éli- minez le pied à coulisse de manière correcte. Ne jetez pas le pied à coulisse à la poubelle, mais donnez-le à une col- lecte de déchets électriques. Auparavant, enlevez la pile et éliminez-la correctement en la mettant dans un col- lecteur de piles usagées. Les matériaux d’emballage sont aussi des matières premières ! C’est pourquoi il faut suivre le circuit des matières pre- mières. L’administration communale vous infor- mera des adresses et des heures d’ouver- ture des points de collecte.

DECLARATION DE CONFORMITE

La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trouverez la déclaration de confor- mité complète sur Internet sous www.gt-support.de. Cette notice d’utilisation peut être té- léchargée en format PDF sur notre site Internet www.gt-support.de.29
