BEDIENUNGSANLEITUNG GTDC02 TOP CRAFT

Technische gegevens 3

Levering 3

Technische klantendienst 15

TECHNISCHE KLANTENDIENST

Sicherheitshinweise. 33

Funktionen. 34-35

Wartung/Aufbewährung 35

Bedienung 35-36

Einsetzen der Batterie 36-37

Hinweise für Batterien 37-38

Störungsbehebung 39

Messungen 40

Hilfstabelle 40-41

Umweltschutz / Entsorgung. 42

Konformitätserklung 42

Technischer Kundendinst 43

Vertrieben durch (Keine Serviceadressel):

Globaltronics GmbH & Co. KG

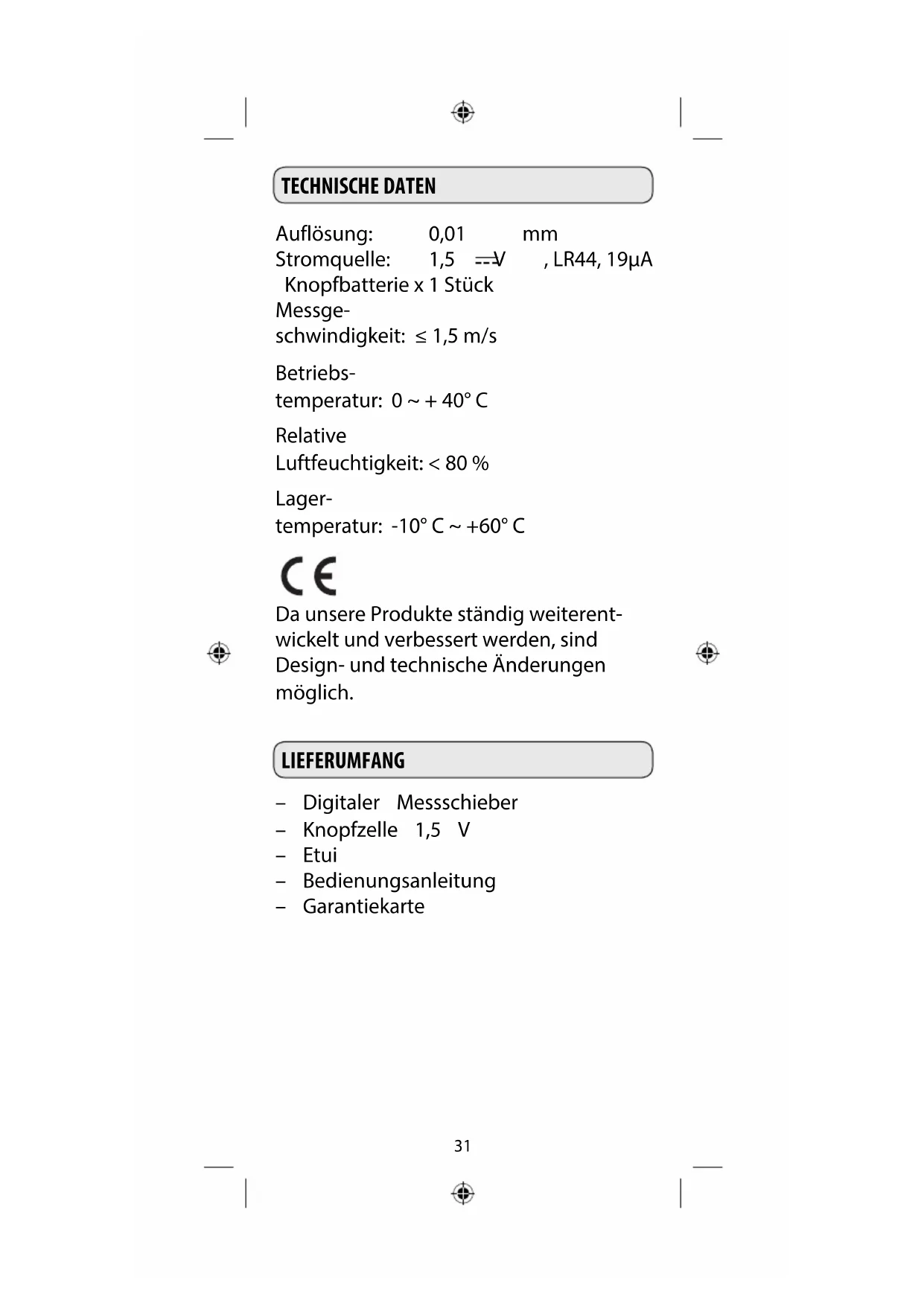

Knopfbatterie x 1 Stück

Message

schwindigkeit: ≤ 1,5m / s

Betriebs-

temperatur: 0 +40^ C

Relative

Luftfeuchtigkeit: < 80%

Lager

temperatur: -10^ +60^

C E

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

LIEFERUMFANG

• Digitaler Messschieber
• Knopfelle 1,5 V
• Etui
  Bedienungsanleitung
• Garantiekarte

AUFBAUSCHEMA

1. Stufenmessfläche
2. Innenmessfläche
3. LCD-Anzeige
4. Sicherungsschraube
5. Knopfelle (1,5 V)
6. Batteriedeckel
7. Schieber
8. Schutzüberzug
9. Tiefenstange
10. Außenmessfläche
11. Strom-Ein- und -Aus-Schalter (ON/OFF)
12. Nullsteller (ZERO)
13. Umstellung für Metrisch / Zoll (mm/inch)
14. Feineinstellrad

SICHERHEITSHINWEISE

• Verletzungsgefahr: Die Messkanten sind scharf und spitz! Fassen Sie daher das Messgerät nur an den Griff en an.
• Lassen Sie Kinder nicht mit dem Messgerät speien. Diese können sich an den scharfen Messkanten verletzen oder die Batterie bzw, den Batteriefachdeckel verschlucken.
• Messen Sie auf empfi ndlichen Oberfl achen sehr vorsichtig, um keine Kratzspuren zu hinterlassen.
• Keine Spannung an irgend ein Teil des digitalen Messschiebers (z.B. zum Gravieren mit einem elektrischen Stift) anlagen, da sonst die Schaltung beschädigt werden können.
• Der Digitale Messchieber ist für die Verwendung im Privathaushalt konzipiert. Für den gewerblichen Einsatz in Werkstätten, etc. ist er ungeeignet.

Gefahren für Kinder und sonstige Personengruppen

• Dieses Produkt ist kein Spielzeug! Es eignet sich nicht für die Nut

zung durch Personen, einschließlich Kinder, deren physische, sensorische oder mentale Fähigkeiten eingeschrankt sind oder denen die Erfahrung/Kenntnisse fehlen, es sei dess, diese Personen werden von jemandem betreut, der für ihre Sicherheit verantwortlich ist, oder wurden mit der Nutzung des Geräts vertraut gemacht.itte beaufsichtigen Sie Kinder und achten Sie daraufuf, dass sie nicht mit dem Gerät speilen.

Bewahren Sie das Verpackungsmaterial außerhalb der Reichweite von Kindern auf. Es besteht Erstickungsgefahr.

FUNKTIONEN

1. Die Nulleinstellung in beliebiger Position erleichtert Stufenmessungen. Drücken Sie die Taste „Zero“, um den Nullpunkt festzulegen. Dadurch werden Differenzmessungen erhöglich (negative Messungen werden mit einem „-“ angezeigt).
2. Inch/mm Umrechnung in jeder Position. Drücken Sie die Taste mm/ inch, um das Messergebnis in der anderen Einheit anzuzeigen.

3. Für sehr genaue Messungen kann der Messschieber mit dem Feineinstellrad besonderss prazise bedient werden.

4. Automatische und manuelle Strom-Ein-/Ausschaltung.

WARTUNG/AUFBEWAHRUNG

1. Vor Gebrauch Oberfläche der Messskala mit einem trockenen und sauberen (oder mit ReinigungsoI getränkten) Tuch reinigen. Messskala vor wassriger Flüssigkeit schützen.
2. Reinigung nur mit einem trockenen Tuch und etwas Reinigungsd; kein Wasser, Lösungsmittel oder scheuernde Reinigungsmittel verwenden.
3. Batterie herausnehmer, wenn das Instrument längerere Zeit nicht benutzt wird.
4. Bewahren Sie den Messschieber am Besten im Etui auf, um sie optimal zu schützen.

BEDIENUNG

1. Vorbereitung:

(1) Oberfläche der Messskala abtrocken und Messflächen reinigen.
(2) Sicherungsschraubelockern und Schieber bewegen, die Leichtgangigkeit über den gesamten Messbereich überprüfen.
(3) Batterie einlagen wie auf Seite 36 beschreiben.
(4) Gerät einschalten und kontrollieren, ob die LCD-Anzeige und alle Tasteneinwandfrei Funktionieren.

2. Messung:

(1) On/Off Taste drucken, um den Strom einzu-schalten. Das Gerät wird auch durch Betätigten des Messsschiebers eingeschaltet
(2) mm/inch Taste drucken, um die gewünschte Maßeinheit zu wahren.
(3) Schieber bewegen, bis sich zwei Außenmessflächen leicht berühren, dann den Nullsteller (ZERO) drücken, um die reguläre Messung zu starten. Mit der Feststellschraube konnen Sie den Messschieber fixieren, um das Messergebnis zu sichern.
(4) On/Off Taste drücken, um den Strom auszuschalten; wird der Schieber nach Ende der Messungen nicht mehr bewegt, schaltet sich das Display nach ca. 4-5 Minuten automatisch ab.

EINSETZEN DER BATTERIE

Anomale Anzeige (flackernde Ziffern oder überhaupt keine Anzeige) deutet auf niedrige Batteriespannung, und die Batterie muss ausgewechselt werden. Nehmen Sie den Batteriedeckel in Pfeilrichtung ab undersetzen Sie die Batterie durch eine neue.

Achten Sie beim Einlagen auf die richtige Polarität, der Pluspol der Batterie muss nach oben zeigen.

Schlieben Sie nach dem Einlagen der Batterie den Batteriedeckel wieder.

Wenn die auf dem Markt gekaufte Batterie nicht einwandfrei Funktioniert (zu niedrige Spannung durch zu lange Lagerung und Selfstentladung der Batterie), wenden Sie sich an den Lieferanten.

Hinweise:

1. Nach dem Einlagen der Batterie besteht der Messschieber eine Sekunden (ca. 5-6 Sekunden), um sich einzustellen. Erst nach Ende des Einstellvorganges kann der Messschieber eingeschaltet werden.
2. Stellen Sie den Nullpunkt der Messung nach dem Auswechseln der Batterie neu ein.

HINWEISE FÜR BATTERIEN

Versuchen Sie nie, nicht wieder-aufladbare Batterien aufzuladen. Explosionsgefahr!
- Halten Sie Batterien von Kindern fern, werfen Sie sie nicht ins Feuer, schließen Sie sie nicht kurz undnehmen Sie Batterien nie auseinander.
- Suchen Sie sofort einen Arzt auf, wenn eine Batterie verschluckt wurde.
- Reinigen Sie die Batterie- und Gerätekontakte bei Bedarf vor dem Einlagen.
- Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Erhöhte Auslaufgefahr!
- Setzen Sie Batterien keinen extremen Bedingungen aus, z.B. auf Heizkörpern, direkte Sonnenstrahlung! Erhöhte Auslaufgefahr!

• Bei Nichtbeachtung konnen Batterien über ihre Endspannung hinaus entla den werden und auslaufen. Batterien sofort entnehmen, um Schaden zu vermeiden.
• Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser unduchen Sie umgehend einen Arzt auf.
• Entfernen Sie die Batterie bei längerer Nichtbenutzung aus dem Gerät.

Batterie-Entsorgung

• Batterien und Akkus)dürfen nicht in den Hausmüll!
• Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus konnen dadurch einer umweltschonenden Entsorgung zugeführrt werden.

Batterien und Akkus, die Schadstoffe enthalten, sind durch diese Zeichen

und durch chemische Symbole gekenn-zeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).

STÖRUNGSEHEBUNG

Störung Möglich Ursache		Lösung
Blinkende Anzeige	Niedrige Spannung	Batterie wechseln
Keine Anzeige	1. Niedrige Spannung 2. Wackel-kontakt	1. Batterie wechseln 2. Batterie-sitz nachstell- len
Fest- stehende oder fla- ckernde Anzeige	Zufällige Störung in der Schaltung	Batterie hersausnehmen und nach einer Minute wieder ein-setzen

ACHTUNG: Bei elektrostatischer Entladung auf das Gehäus e kann sich die Anzeige zusücksetzen oder ein falscher Wert kann angezeigt werden. In thisem Fall muss die Messung wiederholt werden. Schalten Sie dazu das Gerätomal aus und wieder ein, und führen Sie die Nulleinstellung durch Drucken der Nullsteller (ZERO) Taste durch.

MESSUNGEN

a) AuBenmessung b) Tiefenmessung c) Innenmessung d) Stufenmessung
a) b) c) d)

Tipp

Verwenden Sie für(PRzise)Messungen das Feinein-stellrad. Es erleichtert die genaue Einstellung des Messschiebers.

HILFSTABELLE

Praktische Hilfstabelle für das Schneiden von Gewinden (siehe auch auf der Rückseite des Messchiebers):

Spalte 1: Schraubengröbe

Spalte 2: Gewinndeigung

Spalte 3: min. Bohrlochdurchmesser

Spalte 4: passende Standardbohrergroße

Metr. ISO
Nenn major ext. extr. 0 mm	Stg pitch Pas Paso mm	Kern minor int núcleo 0 mm	Bohr drill mèche broca 0 mm
3 0,5		2,46 2,5
4 0,7 3,24 3,3
5 0,8 4,13 4,2
6 1 4,92 5
8 1,25 6,65 6,8
10 1,5 8,38 8,5
12 1,75 10,11 10,2
16 2 13,84 14
20 2,5 17,29 17,5

Whitworth
Nenn major ext. extr. Ø mm	Stg pitch Pas Paso mm	Kern minor int núcleo Ø mm	Bohr drill mèche broca Ø mm
Ø in Gg/in Ø mm Ø mm
1/4 20 4,72 5,0
5/16 18 6,13 6,4
3/8 16 7,49 7,7
1/2 12 9,99 10,25
5/8 11 12,92 13,25
3/4 10 15,8 16,25
7/8 9 18,61 19
1 8 21,34 21,75

UMWELTSCHUTZ / ENTSORGUNG

Führer Sie den Messschieber im Interesse des Umweltschutzes

einer fachgerechten Entsorgung zu.

Werfen Sie den Messschieber nicht in den Hausmüll, sondern geben Sie sie an einer Sammelstelle für Elektroschrott ab.

Entfernen Sie vorher die Batterie und entsorgen Sie diese ordnungsgemäß an einem Sammelbehälter für Batterien.

Auch die Verpackungsmaterialien sind Rohstoffe!

Führn Sie diese deshalb dem Rohstoff kreislauf zu.

Über Adressen und Öff nungszeiten der Sammelstellen informiert Sie ihre örtliche Verwaltung.

KONFORMITÄTSERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschrieben Standards wird gewährleistet. Die vollständige Konformitäserklarung fi den Sie im Internet unter www.gt-support.de.

These Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

TECHNISCHER KUNDENDIENST

Bei technischen Problemen mit oder bei Fragen zu diesen Gerät wenden Sie sichitte an unseren Technischen Kundendienst:
