GEBRUIKSAANWIJZING GTDC02 TOP CRAFT

GEBRUIKSAANWIJZING (2-15) MODE D'EMPLOI (16-29) BEDIENUNGSANLEITUNG (30-43)

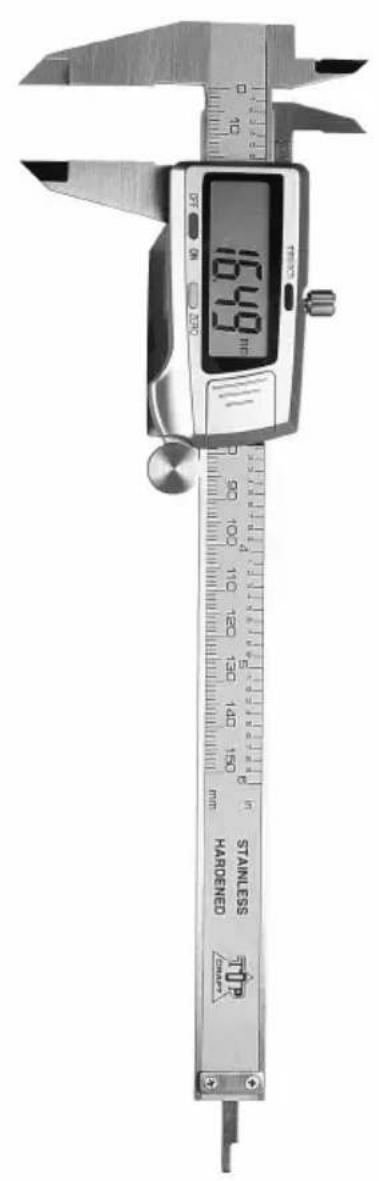

DIGITALE SCHUIFMAAT
PIED A COULISSE DIGITAL
DIGITALER MESSSCHIEBER

GT-DC-02

INHOUDSOPGAVE

Constructieschema. 4

Veiligheidsinstructies. 5-6

Functies. 6

Onderhoud/bewaren. 7

Bediening. 7-8

De batterij inzetten 8-9

Instructies voor batterijen 9-10

Probleemoplossing. 11

Metingen 12

Hulptabel. 12-13

Milieubescherming / Afvoer 14

Conformiteitsverklaring. 14

Verkocht door (Geen serviceadres):

Globaltronics GmbH & Co. KG Domstr. 19, 20095 Hamburg, Germany

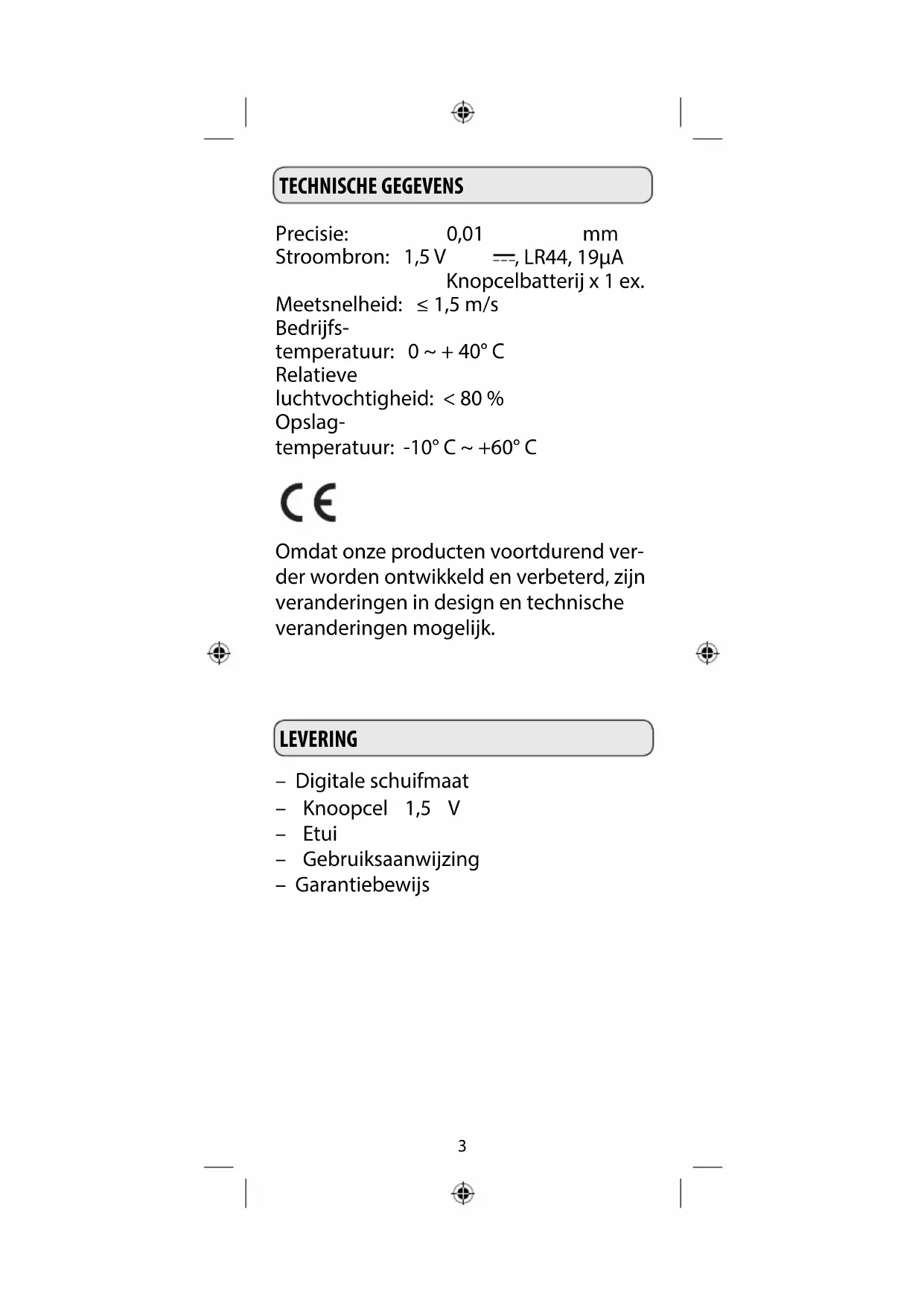

TECHNISCHE GEGEVENS

Precisie: 0,01 mm Stroombron: 1,5 V =LR44,19μA Knopcelbatterij x 1

Meetsnelheid: ≤ 1,5m / s Bedrijfs- temperatuur: 0 +40^ Relatieve luchtvochtigheid: < 80% Opslag- temperatuur: -10^ +60^

CE

Omdat onsze producten voortdurend ver der worden ontwikkeld en verbeterd, zich veranderingen in design en technische veranderingen möglichk.

LEVERING

• Digitale schuifmaat
• Knoopcel 1,5 V
• Etui
• Gebruiksaanwijzing
• Garantiebewijs

CONSTRUCTIESCHEMA

1. Hoogtemeetvlakken
2. Binnenmeetbekken
3. LCD-display
4. Borgschoef
5. Knoopcel (1,5 V)
6. Batterijdeksel
7. Schuif
8. Beschermlaag
9. Dieptestang
10. Buitenmeetbekken
11. Stroomin/ uitschakelaar (ON/OFF)
12. Terugteller tot nul (ZERO)
13. Omschakeling voor metrisch / inch (mm/inch)
14. Fijnafstelwiel

VEILIGHEIDSINSTRUCTIES

• Risico op letsels: de meetkanten zichn scherp en spits! Pak hetmeetapparaat waarom alleen vast bij de grepen.
• Laat kinderen nicht met het meetapparaat spelen. Ze können zich aan de scherpe meetkanten snijden of de batterij of het batterijvakdeksel inslikken.
• Meet op gevoelige oppervlakken heel voorzichtig, om geen krassporen anschter teLATen.
• Leg geen spanning aan op enig deel van de digitale schuifmaat (bijv. om met een elektrische stift te graveren), waar dat de schakeling anders kan worden beschadigd.
• De digitale schuifmaat is ontworpen voor gebruik in privéhuishoudens. Voor bedrijfsmatig gebruik in werkplaatsen etc. is ze ongeschikt.

Gevaren voor kinderen en andere Personen

• Dit product is geen speelgoed!
  Dit apparaat is nicht geschikt om te worden gebruikt door persona

nen (met inbegrip van kinderen) van wie de fysieke, zintuiglijke of mentale capaciteiten beperkt zichen of die een gebrek hebben aan ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die belast is met hun veriligheid of wanner bij instructies hebben ontvangen over het gebruik van het apparatusat.

Let op kinderen en zorg ervoor dat ze Niet met het apparaat kunnen spelen.

• Bewaar het verpakkingsmateriaal buiten het bereik van kinderen. Er bestaat geaar voor verstiking als zich dit doorslikken.

FUNCTIES

1. De nulinstelling in om het even welke positie vergemakkelijkt getrapte metingen. Druk op de toets „Zero", om het nulpunt vast te leggen. Daardoor worden differentiaalmetingen mogelijk gemaakt (negatieve metingen worden met een „-“ aangegeven).
2. Omrekening van inch/mm in iedere positie. Druk op de toets mm/inch om het meetresultaat in de andere eenheid waar te gehen.

3. Voorijd precieze metingen kan de schuifmaatijd precies met het fijnafstelwij worden bediend.

4. Automatische en handmatig in-/uitschakeling van de stroom.

ONDERHOUD / BEWAREN

1. Reinig het oppervlak van de meet-schaal voor het gebruik met een droge en schone (of in reinigings-olie gedrenkte) doek. Bescherm de meet-schaal gegen waterige vloeistoffen.
2. Reinig deze alleen met een droge doeken een beetje schoonmaakolie; geen water, oplosmiddelen of schurende renigingsmiddelen gebruiken.
3. Neem de batterij eruit als het instrument langereijd nicht worden gebruikt.
4. Bewaar de schuifmaat het liefst in het etui, om het optimaal te beschermen.

BEDIENING

1. Voorbereiding:

(1) Droog het oppervlak van de meetschaal af en reinig demeetoppvlakken.
(2) Maak de borgschoef los en beweeg de schuif, controllerer over het hele meetbereik of deze Licht loopt.

(3) Leg de batterij erin zoals beschreiben op pagina 8.
(4) Schakel het apparaat in en contro- leer, of het LCD-schem en alle toetsen vlekkeloos functioneren.

2. Meting:

(1) Druk op de On/Off-toets, om de stroom in te schakelen. Het apparaat worden ook door gebruik van de schuifmaat ingeschakeld.
(2) Druk op de mm/inch-toets, om de gewenste maateenheid te kiezen.
(3) Verplaats de schuif, tot de beiden bui- tenmeetbekken elkaar net raken, druk dan op terugtelknop tot nul (ZERO), om de echte meting te starten. Met het arrêt=kunt u de schuifmaat fixeren, om het meetresultaat vast te leggen.
(4) Druk op de On/Off-toets, om de stroom uit te schakelen. Als de schuif na afloop van de metingen nicht meer wordt bewogen, schakelt het display na ca. 4-5 minuten automatisch uit.

DE BATTERIJ INZETTEN

Een abnormale weergave (flikkerende cijfers of heleaal geen weergave) duidt op een lage batterijspanning. De batterij moet dan worden verrangen.

Neem het batterijdeksel er in de richting van de pijl af en verrang de batterij door een/Newwe. Let bij het inleggen op de juiste polariteit, de pluspool van de batterij moet hier boven wijzen. Sluit het batterijdeksel wee, nadat de batterij er is ingelegd. Als de op de markt gekochtete batterij Niet vlekkeloos functioneert (te lage spanning door te lange opslag en zelfontlading van de batterij), neemt u contact op met de leverancier.

Instructies:

1. Na het inleggen van de batterij heeft de schuifmaat enkele seconden (ca. 5-6 seconden) nodig, om zich in te stellen. Pas na afloop van het instelproces kan de schuifmaat worden ingeschakeld.
2. Stel het nulpunt voor de meting opnieuw in als u de batterij verrangen hebt.

INSTRUCTIES VOOR BATTERIJEN

• Probeer nooit, nied oplaadbare batterijen op te laden. Explosiegevaar!
• Houd batterijen uit de buurt van kinderen, gooi ze Niet in vuur, sluit ze Niet kort en open ze Niet.
• Raadpleeg meteen een arts, als er een batterij is ingeslikt.
• Let op de juiste polariteit, wanneer u de batterij erin legt.
• Reinig zonodig de batterij- en apparaatcontacten, voordat u de batterij erin legt.
• Verwijder lege batterijen onmiddelijkuit het apparaat. Verhoogd leeglooprisico!
  Stel batterijen nicht bloot aan buitengewone omstandigheden, leg ze bijv. niedop radiatoren, directe zonnestraling!Verhoogd leeglooprisico!
• Als de voorschriften nicht worden nageleefd, können de batterijen over hun eindspanning Been worden ontladen en leeglopen. Haal de batterijen er onmiddelijk uit, om schade te vermijden.

Vermijd contact met huid, ogen en slijmvliezen. Spoel bij contact met batterijzuur de betreffendeplaatsen meteen met overvloedig schoon water af en bezoek onmiddelijk een arts.
- Verwijder de batterij als het apparaat langerearend Niet gebruikt worden.

Batterijafvoer

• Batterijen en accu's mogen nicht in het huisvuil!
• Elke verbruiker is wettelijk verplicht, batterijen en accu's bij een inzamelplaats in zijn gemeente, zich wijk of in de handel af te gehen.

Alle batterijen en accu's können daardoor op een milieuvriendelijk wijze worden afgevoerd.

Batterijen en accu's die schadelijke stoffen bevatten, zich door dit teken en door chemische symbolen aangeduid (Cd voor cadmium, Hg voor kwik, Pb voor lood).

PROBLEMOPLOSING

Storing Mogelijkeoorzaak	Oplossing
Knipperenddisplay	Lage spanning
Geen wee-gave	1. Lage spanning2. Loszitten-dcontact
Vast han-gende ofknipperendeweergave	Toevalige storinginde schake-ling

LET OP! Bij elektrostatische ontlading op de behuizing kan de indicator worden teruggezet of kan er een verkeerde waarde worden weergegeven. In dit geval moet de meting herhaald worden. Schakel het apparaat waarvoor een keer uit en weeer aan, en stel deze in op nul door op de nulsteller (ZERO)-toets te drukken.

METINGEN

Tip:
Gebruik het fijnafstelwiel voor precieze metingen.
Het vergemakkelijk de precieze instelling van de schuifmaat.

HULPTABEL

Praktische hulptabel voor het snijden van schroefdraad (raadpleeg ook dechterkant van de schuifmaat):

Kolom 1: Schroefgrootte
Kolom 2: Schroefdraadspoed
Kolom 3: Min. diameter boorgat
Kolom 4: Passend standardboorformaat

Metr. ISO
Nominalmajorext.extr.ø mm	SpoedpitchPasPaso mm	KernminorintnucleoØ mm	BoorrdrillmèchebrocaØ mm
30,5		2,46 2,5
40,7 3,24 3,3
50,8 4,13 4,2
61 4,92 5
81,25 6,65 6,8
101,5 8,38 8,5
121,75 10,11 10,2
162 13,84 14
202,5 17,29 17,5
Whitworth
Nominalmajorext.extr.ø mm	SpoedpitchPasPaso mm	KernminorintnucleoØ mm	BoorrdrillmèchebrocaØ mm
Ø in Gg/in Ø mm Ø mm
1/4 20 4,72 5,0
5/16 18 6,13 6,4
3/8 16 7,49 7,7
1/2 12 9,99 10,25
5/8 11 12,92 13,25
3/4 10 15,8 16,25
7/8 9 18,61 19
1 8 21,34 21,75

Gooi de schuifmaat in het belang van de bescherming van het milieu en deskundige wijze weg. Gooi de ifmaat Niet bij het huisvuil, maar deze in bij eeninzamelcentrum elektronisch afval.

Verwijder batterij en breng deze volgens de voorschriften maar een inzamelcontainer voor batterijen.

Ook verpakkingsmaterialen zijn grondstoff en! Breng dezeaarom naan de grondstoff enkringloop.

Hetplaatselijke bestuur kan u informeren over adressen en openingsstijden van deinzamelcentra.

CONFORMITEITSVERKLARING

De conformiteit van het product met de wettelijk voorgeschreven standardards worden gegarandeerd. De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

Deze gebruiksaanwijzing kan ook als pdf-bestand van onsze homepage www.gt-support.de worden gedownload.

In geval van technische problemen of vragen over dit apparaat wentt u zich tot onze technische klantendienst:
