IAN 298812 - Luminaire Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampadaire à LED
Marque	Livarno Lux
Modèle	IAN 298812 (modèles 14101902L / 14102002L)
Tension d'alimentation	230-240 V~, 50 Hz
Puissance LED	2 modules LED de 5 W chacun (total 10 W)
Classe de protection	II
Usage	Intérieur, locaux secs et fermés
Contenu de la livraison	1 lampadaire, 1 pied, 1 levier d'ajustement
Réglage de hauteur	Oui, par tube de fixation
Orientation du réflecteur	Oui, pivotant
Orientation du bras	Oui, selon modèle (levier de position)
Interrupteur	Marche/Arrêt sur réflecteur
Remplaçabilité des LED	Non remplaçables, remplacer l'ensemble
Compatibilité variateur	Non compatible
Entretien	Chiffon sec non pelucheux
Garantie	36 mois
Fabricant / SAV	Briloner Leuchten GmbH, Allemagne

FOIRE AUX QUESTIONS - IAN 298812 Livarno Lux

Comment monter la lampe ?

Déplier le lampadaire, insérer la partie supérieure du tube vertical dans la partie inférieure, tirer le cordon, serrer le tube de fixation, visser le pied, fixer le levier d'ajustement sur le réflecteur avec un tournevis, puis brancher.

Comment régler la hauteur de la lampe ?

Débrancher la fiche, desserrer le tube de fixation, ajuster la hauteur, resserrer le tube, puis rebrancher.

Comment allumer ou éteindre la lampe ?

Utiliser l'interrupteur Marche/Arrêt situé sur le réflecteur.

Comment orienter le réflecteur ?

Lorsque la lampe est éteinte et refroidie, faire pivoter le réflecteur à l'angle souhaité.

Comment orienter le bras de lampe ?

Pour le modèle 14101902L, pivoter le bras. Pour le 14102002L, maintenir le bras, enlever le levier de position, basculer le bras, puis remettre le levier et le serrer si nécessaire.

Comment nettoyer la lampe ?

Débrancher et laisser refroidir. Utiliser un chiffon sec non pelucheux. Ne pas utiliser d'eau ou de solvants.

Que faire en cas de dysfonctionnement ?

Vérifier la prise et le câble. Si endommagé, contacter le SAV. Ne pas ouvrir les composants électriques.

Puis-je utiliser un variateur ?

Non, cette lampe n'est pas adaptée aux variateurs ou interrupteurs électroniques.

Les LED sont-elles remplaçables ?

Non, les modules LED ne sont pas remplaçables. En fin de vie, remplacer l'ensemble de la lampe.

Quelle est la durée de la garantie ?

La garantie est de 36 mois à partir de la date d'achat. Elle couvre les défauts de matériaux et de fabrication, mais exclut les dommages dus à une mauvaise utilisation.

MODE D'EMPLOI IAN 298812 Livarno Lux

Instructions d'utilisation et consignes de sécurité

CZ

LED STOJACI LAMPA

Avant de dire le mode d'emploi, ouvre les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'ordinateil.

NL BE

FR / BE Instructions d'utilisation et consignes de sécurité Page 17

Legendede sptogrammesutilisés

Introduction

Utilisation conforme

Contenu de la livraison. Page 18

Descriptif des pieces.. Page 19

Caracteristiques techniques.. Page 19

Sécurité Page 19

Indications de sécurité Page 19

Preparation Page 20

Outils et matériel nécessaires. Page 20

Mise en service

Montage de la lampe. Page 20

Régler la hauteur. Page 20

Activation/desactivation de la lampe Page 21

Orienter le reflecteur. Page 21

Orienter le bras de lampe. Page 21

Entretien et nettoyage

Mise au rebut.

Garantie et service après-vente

Garantie . Page 22

Fabricant/S.A.V.

Déclaration de conformité Page 22

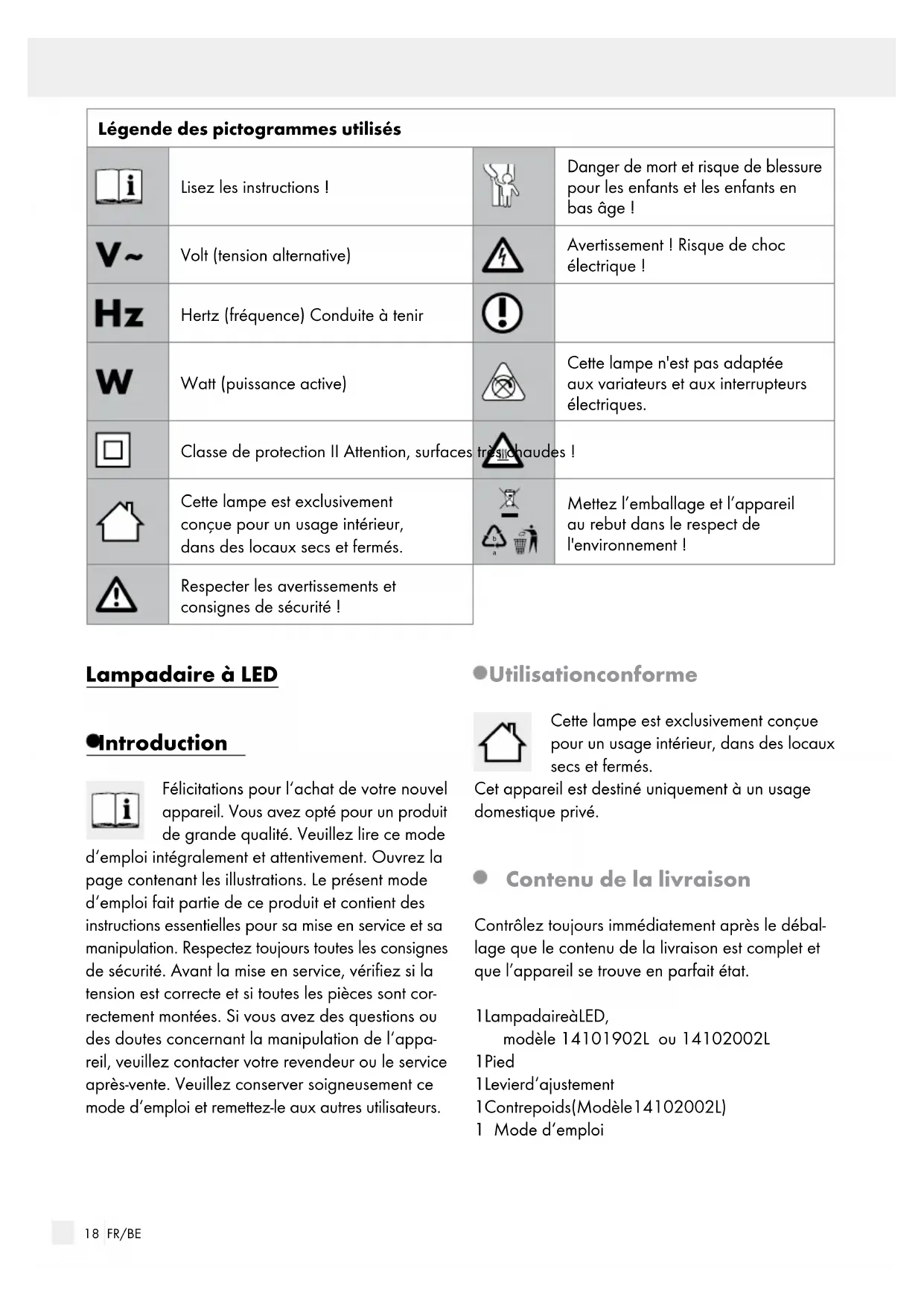

Légende des pictogrammes utilisés
i	Lisez les instructions!		Danger de mort et risque de blessure pour les enfants et les enfants en bas âge!
V~	Volt (tension alternative)		Avertissement! Risque de choc électrique!
Hz	Hertz (fréquence) Conduite à tener
W	Watt (puissance active)		Cette lampe n'est pas adaptée aux variateurs et aux interrupteurs électriques.
	Classe de protection II Attention, surfaces trésilchaudes!
	Cette lampe est exclusivement conçue pour un usage interieur, dans des locaux secs et fermés.		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!
	Respecter les avertissements et consignes de sécurité!

Lampadaire à LED

Introduction

Félicitations pour l'achat de votre nouvel apparéil. Vous avez opté pour un produit de grande qualité. Veuillez tire ce mode

d'emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Leprésent mode d'emploi fait partie de ce produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifie si la tension est correcte et si toutes les pieces sont correctement montées. Si vous avez des questions ou des doutes concernant la manipulation de l'appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d'emploi et remettez-le aux autres utilisateurs.

- Utilisationconforme

Cette lampe est exclusivement concue pour un usage interieur, dans des locaux secs et fermés.

Cet apparéil est destiné uniquement à un usage domestique privé.

- Contenu de la livraison

Contrôlez toujours immédiatement après le déballage que le contenu de la livraison est complèt et que l'appareil se trouve en parfait état.

1LampadaireaLED,
modele 14101902L ou 14102002L

1 Pied

1 Levierd'ajustement

- Descriptif des pieces

1 Commutateur MARCHE/ARRET
2 Rereflecteur
3 Levierd'ajustement
4 Tube defixation
5 Tubevertical
5a Partie supérieure du tube vertical
5b Partie inférieure du tube vertical
5c Cone
6 Fiche secteur
7 Pied
Contrepoids (Modèle 14102002L)
Levier de position (Modèle 14102002L)
10] Bras de la lampe
11 Sécurité de transport

Caracteristiquetechniques

Ref.:14101902Lou

14102002L

Tension de service: 230-240 V\~, 50 Hz

Ampoule: 2 Module LED, d'env. 5 Watt
chacun (Modules LED non
replacables)

Classe de protection: II/回

Sécurité

Indications de sécurité

Les droits de recours en garantie sont annulés en cas de dommages resultant du non-respect du present mode d'emploi! Le fabricant Decline toute responsabilité pour les dommages indirects! De même, toute responsabilité est Declinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou le non-respect des consignes de sécurité!

Prévention de risques mortels par électrocution

Avant chaque utilisation, contrôle le bon etat de la lampe. N'utilisez jamais la lampe si vous constatez le moindre dommage.

A VERTISSEMENT!

Une lampe endommagée implique un danger de mort par électrocution. En cas d'endommagements, de réparations ou d'autres problèmes, veuilles contacter le SAV ou un electricien.

Pour éviter toute mise en danger, le remplacement du cable flexible extérieur de cette lampe est exclusivement réservé au fabricant, à son représentant de maintenance ou à un spécialiste comparable !
Assurez-vous avant l'utilisation que la tension secteur à disposition correspond à la tension de service nécessaire pour la lampe (voir „Caracteristiques techniques").
Evitez imperatifement tout contact de la lampe avec de l'eau ou d'autres liquides.
Avant le montage, le demontage, le nettoyage ou lorsque vous n'utilise pas l'éclairage pendant une certaine période, débranchez toujours la fiche secteur de la prise.
N'ouvre jamais les composants électriques, et n'insérez jamais des objets quelconques dans leurs interventions impliquent un danger de mort par électrocution.
Les modules LED de cette lampe ne sont pas replacables; lorsque ces modules LED arrivent en fin de vie, l'ensemble de la lampe doit être replacé.

Cette lampe n'est pas appropriée aux variateurs ou aux interrupteurs électroniques.

Prévention de risque d'incendies et de blessures

RISQUE DE BLESSURES!

Vérifiez l'etat desampoules immédiatement après le déballage. Ne montez pas la lampe avec des ampoules et / ou des ampoules défectueuses. Dans ce cas, veuillez contacter le service après vente pour faire remplacer une piece défectuese.

Ne jamais regarder directement dans la sourlumineuse (ampoule, LED, etc.). Ne pas observer la source lumineuse (ampoule, LED etc.) à l'aide d'un instrument d'optique (p. ex. une loupe).
Ne laissez pas la lampe ou le matériel d'emballage trainer sans surveillance. Les films et les sachets en plastique, les éléments en matieres synthétiques, etc. peuvent devenir des jouets dangereux dans les mains des enfants.
Ne couvrez pas la lampe ou la fiche secteur avec des objets. Un dégagement de chaleur excessif peut provoquer un incendie.
Ne laissez jamais sans surveillance la lampe en service.

Pour travailler en toute sécurité

Montez la lampe de telle sorte qu'elle soit protégée de l'humidité, du vent et des saletés.
Soigneusement préparer le montage et l'effectuer sans hâte. Préparez toutes les pieces détachées et l'outillage ou le matériel requis et posez-les à portée de main.
Soyez toujours vigilant! Faites toujours attention à ce que vous faites et agissez raisonnablement.
Ne montez enaucun cas cette lampe si vous n'etes pas concentré ou si vous vous sentez mal.
Afin de couper complètement la lampe de l'alimentation électrique, la fiche secteur doit être débranchée de la prise.

Preparation

Outils et matériel nécessaires

Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s'agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendant des conditions spécifiques sur place.

- Mise en service

Montage de la lampe

Indication: Veillez, lors du montage du pied tubulaire 5, à ce que le cable secteur à l'intérieur du lampadaire ne soit pas endommaged.

Déplier le lampadaire.
Enlevez les fixations de transp du pied tubulaire 5.
Insérez la partie supérieure du tube vertical dans la partie inférieure du tube vertical 5b.
Tirez prudemment le cordon secteur du tube vertical 5.
Assurez-vous que le positionnement de cône 5c est correct.
Serrer le tube de fixation 4 pour fixer le tube vertical 5.
Vissez la partie inférieure du tube vertical 5b sur le pied 7 dans le sens des aiguilles d'une montre.
Vissez le levier d'ajustement 3 sur le reflecteur 2. Vous avez besoin d'un tournevis a cet effet.
- Branchez la fiche secteur 6 dans une prise installee conformement aux specifications applicables.

Votre lampe est alors prete a l'emploi.

Régler la hauteur

Retirez tout d'abord la fiche secteur de la prise electrique avant de regler la hauteur de la lampe.
Desserer letube defixation
Réglez le lampadaire à la hauteur souhaitatione.
□ Resserrer letube defixat

Remarque: Resserrez les douilles de positionnement 4 si elles se trouvent desserrées et si la lampe doit être réglée en hauteur.

Replacez la fiche secteur dans la prise de courant.

• Tournevis

- Activation/désactivation de la lampe

Allumez ou éteignez la lampe à l'aide de l'interrupteur MARCHE/ARRÉT 1 situé sur le reflecteur 2.

- Orienter le reflecteur

Remarque: Modifiez l'orientation du reflecteur 2 uniquely lorsque la lampe est eteinte.

Laissez refroidir la lampe complètement.
Faites pivoter le reflecteur dans l'angle souhaite.

- Orienter le bras de lampe

Remarque: Modifiez l'orientation du bras de lampe [10] uniquely sometime la lampe est eteinte. Laissez refroidir la lampe complètement.

Modèle 14101902L: Faites pivoter le bras de lampe 10 jusqu'à la position souhaïée.

Modèle 14102002L: Maintenir le bras de lampe 10. Enlevez le levier de position 9. Basculez le bras de la lampe 10 jusqu'à obtenir la position souhaïée. Remettez le levier de position 9.

Remarque: Resserrez le levier de position 9 si le bras de lampe 10 a changé d'angle.

- Entretien et nettoyage

AVERTISSEMENT! RISQUE D'LECTRO-CUTION!

Débranchez d'abord la fiche secteur 6 de la prise.
ATTENTION! RISQUE DE BRULURES À CAUSE DES SURFACES TRÉS CHAUDES!

Laissez d'abord complètement refroidir la lampe.

AVERTISSEMENT! RISQUE D'LECTRO-CUTION!

Pour des raisons de sécurité électrique, il est interd it de nettoyer la lampe a I'eau ou avec d'autres liquides ou encore de la plonger dans de I'eau.

N'utilisez ni solvants, ni essence, ni autres produits similaires. Ceci endommagerait la lampe.
Pour proceder au nettoyage, utilisez uniquement un chiffon sec, non pelucheux.
Replace la fiche secteur dans la prise de courant.

- Mise au rebut

L'emballage se compose de matières recyclables pouvant etre mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif,ils sont identifiés avec des abbreviations (a) et des chiffres (b) ayant la signification suivante:1-7:plastiques/20-22: papiers et cartons /80-98:materiaux composite.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalite vous renseigneront sur les possibilites de mise au rebut des produits usages.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures menagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs heures d'ouverture, vous pouze contacter notre municipalité.

- Garantie et service après-venture

Garantie

Vous bénéficiaz d'une garantie de 36 mois à partir de la date d'achat de l'appareil. Cet apparéil a été fabriqué avec soin et soumis à un contrôle qualité minutieux. Pendant la durée de la garantie, nous réparons notamment tous les défauts de matériaux ou de fabrication. Si des défauts devaient seprésenter durant la période de garantie, veuilles expédier l'appareil à l'adresse du service spécifique en indiquant ce numéro de série : 14101902L / 14102002L. La garantie exclut les dommages dus à une manipulation incorrecte, au non-respect des instructions du mode d'emploi ou à une intervention par une personne non autorisée, ainsi que les pieces d'usure (par ex, ampoule). La durée de garantie n'est aucunement prolongée ou renouvelée par une prestation de garantie.

Fabricant/S.A.V.

Briloner Leuchten GmbH
Im Kissen 2,
DE-59929 Brilon
ALLEMAGNE
Tel.:[phone]
Fax:[phone]
E-Mail:[e-mail]
www.briloner.com

IAN 298812

Veuillez conserve r le ticket de caisse et la referece de l'article (par ex. IAN 12345) a titre de preuves d'achat pour toute commande.

- Déclaration de conformité (€)

Ce produit remplit les critères des réglementations européennes et nationales. La conformité a été attestiée. Les déclarations et documents respectifs sont en possession du fabricant.

Update · Version des informations · Stand van

de informatie · Stav informaci · Estado de las

informaciones·Estado das informacoes:01/2018

Ident-No.: 14101902L/14102002L012018-8
