MODE D'EMPLOI Silas TB210S TOTO

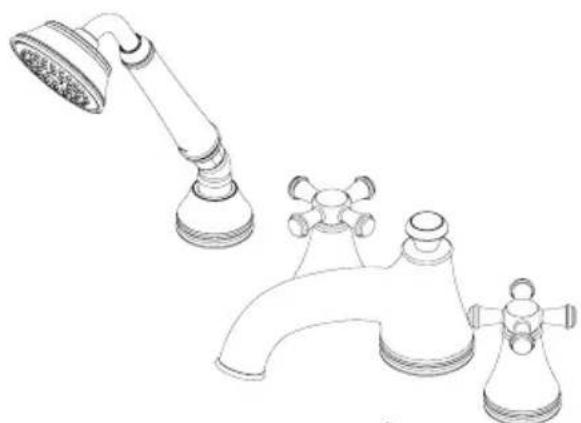

Manuel d'Installation et d'Utilisation
TOTO
Garniture de Robinet de Baigmoire Romaine pour Quatre Trous

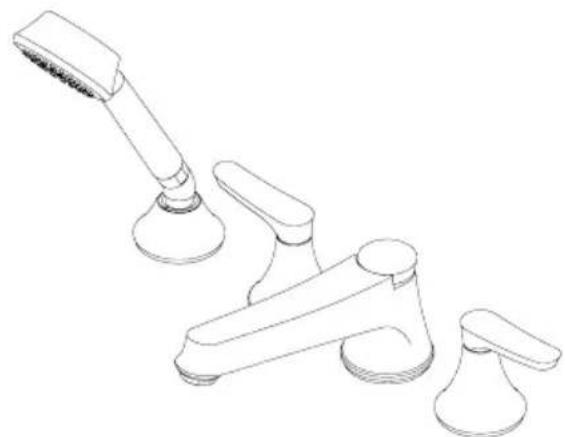

WyethTM
TB230S

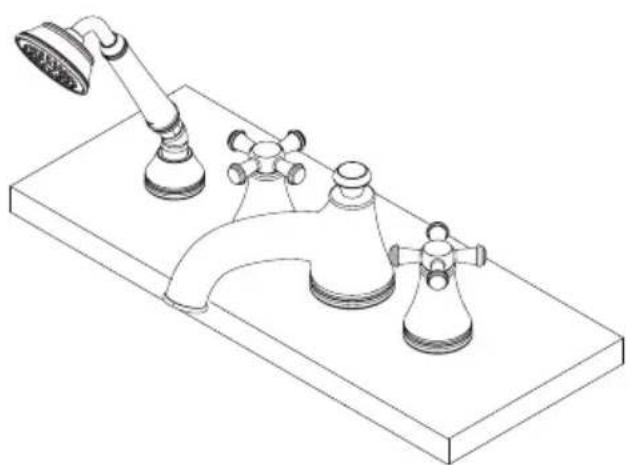

Vivian®
TB220S

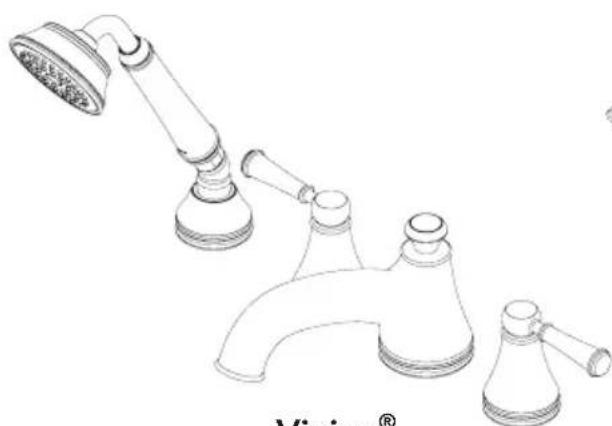

Vivian®
TB220S1

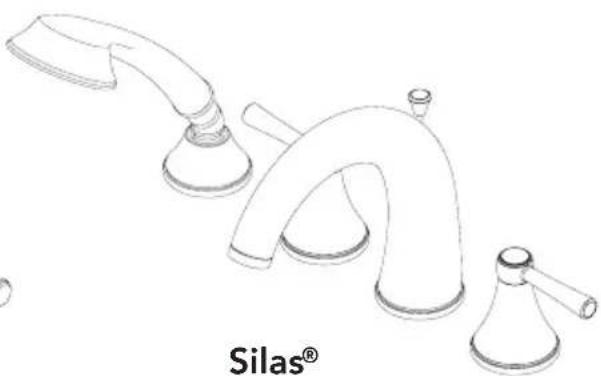

Silas®
TB210S
| TABLE DES MATIÈRES |
| Merci d'Avoir Choisi TOTO! 12 Entretien et Nettoyage 12 Avertissements 12 Avant de Commencer 12 Pièces incluses 13 Outils Nécessaires 13 Procédure d'Installation 13-15 Garantie 16 Dimensions Brutes 17-20 |
| MERCI D'AVOIR CHOISI TOTO! |
| La mission de TOTO est d'affrir au monde entier un style de vie sain, hygiénique et plus comfortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. Félicitations pour votrechoix. |
| ENTRETIER ET NETTOYAGE |
| Votre nouveau mélangeur de baignoire est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. Maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l'eau chaude et essuyez-le avec un chiffon doux et propre. N'utilisez pas de nettoyants abrasifs, laine d'accier ou produits chimiques corrosifs car ils terniront la finition. Le non-respect de ces directives peut annuler votre garantie. Si les buses se bouchent avec accumulation de sels minéraux, frottez doucement avec le bout des doits pour nettoyer. |
| AVERTISSEMENTS |
| Pour un fonctionnement sûr, veuillez observer les indications suivantes: 4 Pression de fonctionnement : 3 Pression minimum .... 20 psi (0.14 MPa), dynamique 3 Pression maximum .... 80 psi (0.55 MPa), statique 4 N'utilisez pas le produit à une température ambiente sous 32°F (0°C). |
| AVANT DE COMMENCER |
| 4 Observe tous les codes locaux de plomberie. 4 Assurez-vous que l'alimentation d'eau est coupée. 4 Lizez ces instructions attentivement afin d'assurer une installation ajustée. 4 TOTO se réserves le droit de modifier la conception du produit sans préavis. 4 Vérifiez pour vous assurer d'avoir toutes les pieces indiqués dans la page suivante. |
PIÉCES INCLUSES
Assemblage de Robinet* Assemblage de Poignee* (2X)
Tige escamtable*



Vis de Montage et Clé Allen
Douchette*
Tube de la tige escamtable*



Coude
Tuyau
Tige de Connexion



- Le produit réel peut varier en appearance en fonction du modèle. TB220S est montré.
OUTILS NÉCESSAIRES

Clé à molette (2X)
PROCEDURE D'INSTALLATION - Robinet
- Confirmez que les valves ont eté installées correctement. Voir le manuel d'installation TMBV pour plus d'informations.

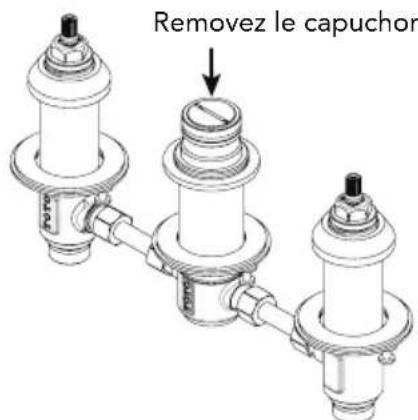

- Retirez le bouchon de la sortie.

PROCEDURE D'INSTALLATION - Robinet

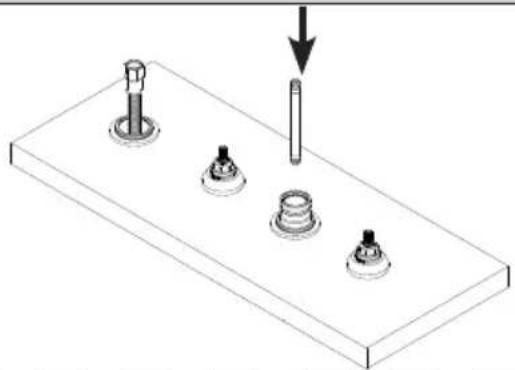

- Insérez le tube de la tige escamtable à l'intérieur de la valve de l'inverseur pré-installée. Poussez fermement jusqu'à ce qu'il soit bien en place. Prenez soin de ne pas endommager les joints toriques.

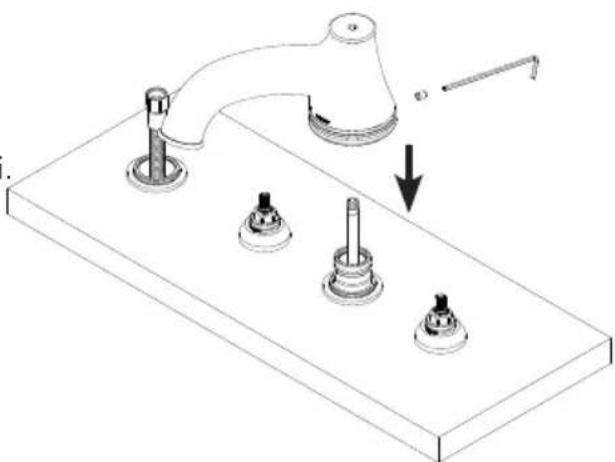

- Orientez l'assemblage de robinet comme indiqué et baissez-le sur la portion exposée de la valve.
Utilisez la clé allen pour fixez le robinet avec le vis de montage fourni. Serrez avec au besoin.

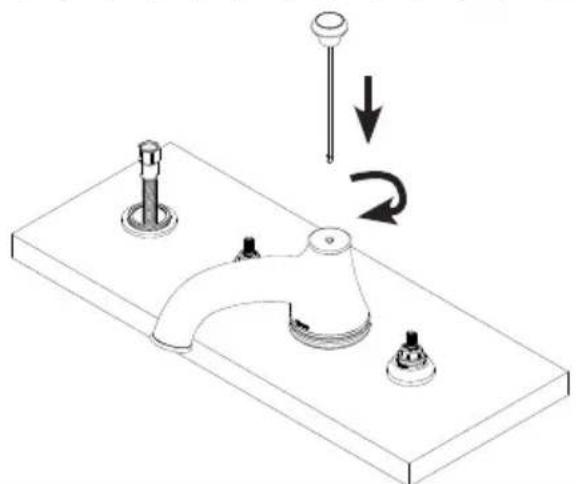

- Faites passer la tige escamtable à travers l'ouverture du bec, et serrez dans la valve de l'inverseur pour sécuriser.

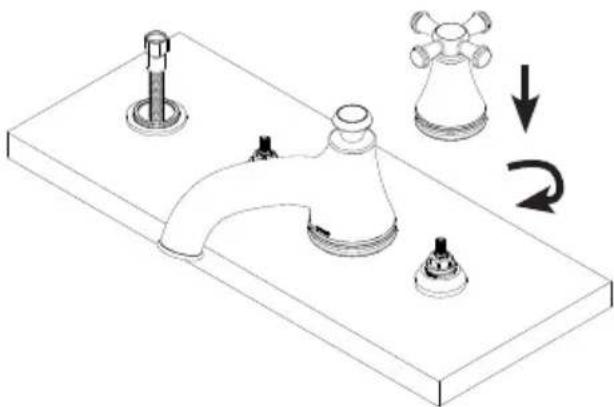

PROCEDURE D'INSTALLATION - Poignées
- Orientez l'ensemble de la poignée et abaissez sur la partie exposée de la valve jusqu'à ce qu'elle soit engagée. Faites tourner la base (dôme) de l'ensemble de la poignée pour le fixer à la valve.
Répétez l'opération pour l'assemblage d'autre poignée.
NOTE: si les poignées ne s'alignent pas comme désirée. Retirez la poignée de la valve. Reinstallez la poignée et tournez la valve un (1) dent.

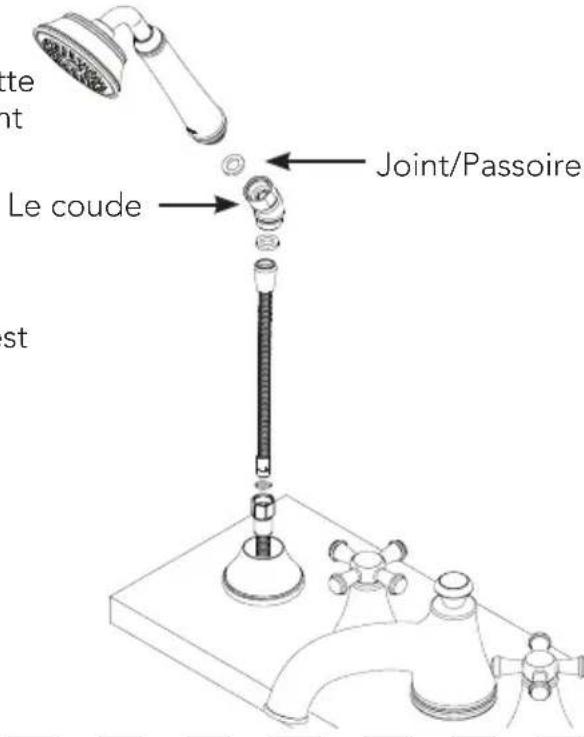

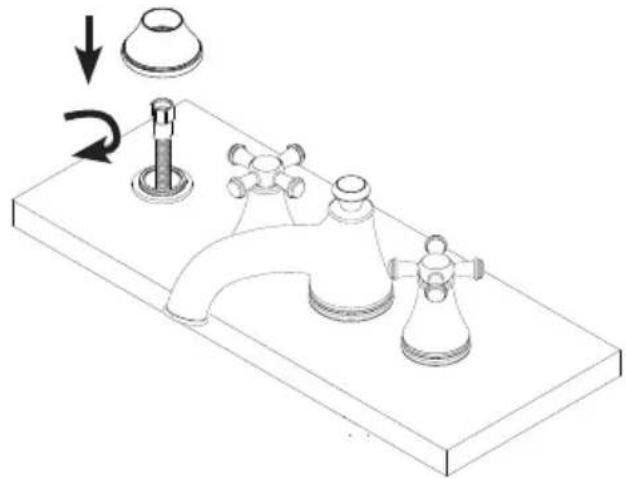

PROCEDURE D'INSTALLATION - Douchette
- Visser la tige escamtable sur le collar de la valve préinstallé.

- Placez le joint d'étanchéité dans l'écrou du coude et fixez la douchette jusqu'à ce qu'elle soit complètement scellede.

REMARQUE:Un (1) joint uniquely par emplacement indique. Ne pas ajouter si un joint est déjà en place.
- Retractez la tige escamtable et inserez le coude sur le support douchette

GARANTIE
- TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériel et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintainus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limite ne peut être prolongée que pour le seul ACHATEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriété subsequent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
- Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au besoin de TOTO, des produits ou des pieces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pieces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
- La garantie ne s'applique pas dans les cas suivants:
a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte cause par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte cause par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte resultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou decoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.
- Pour que la garantie limitee soit valable, la preuve d'achat est exigue. TOTO you encourage a enregistrer voe product apres l'achat pour creer un record du propriete, cela peut etre fait au site http://www.totousa. com. L'enregistrement du produit est complètement volontaire et a defaut de I'enregistrement ne va pas limiter voe droit au garantie limitee.
- Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
- CETTE GARANTIE DONNE DES DROITS SPECIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ETAT A UN AUTRE OU D'une PROVINCE À L'AUTRE.
- Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une dette expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation de produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, (888) 295-8134 ou appelé (678) 466-1300, si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du début, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du début avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut désirer de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.
CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPECIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPECIFIQUÉMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE POTU DEPASSERLE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, Toute GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSEMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOûTRE CAS.

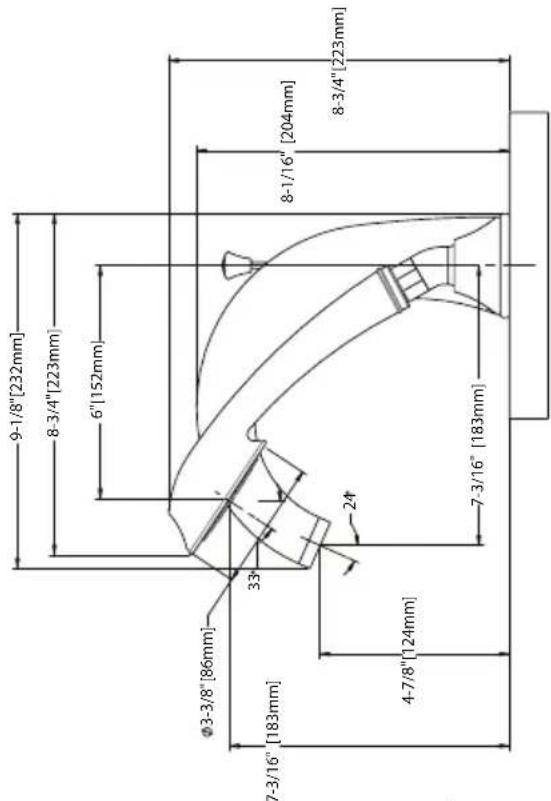

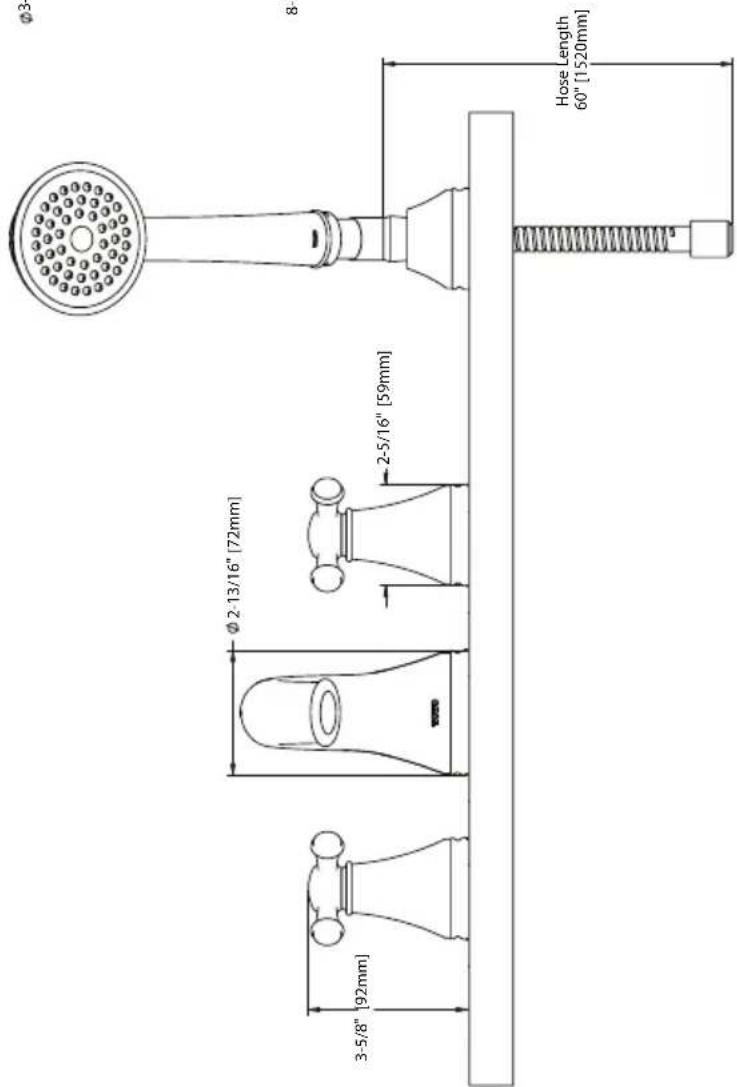

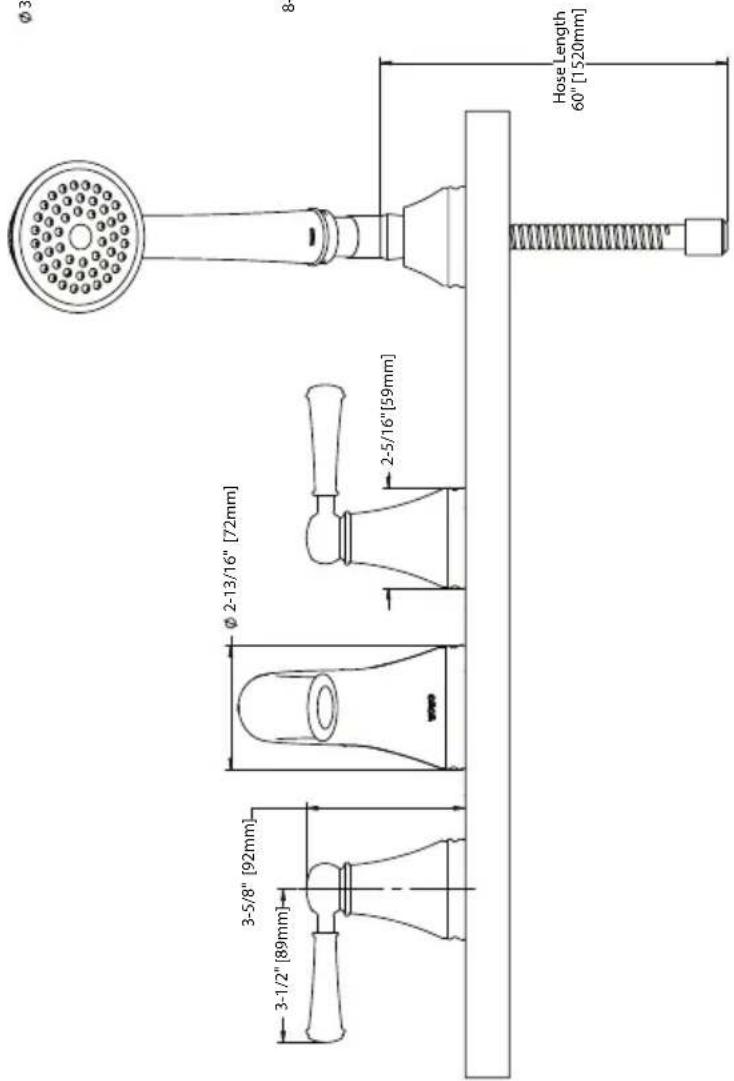

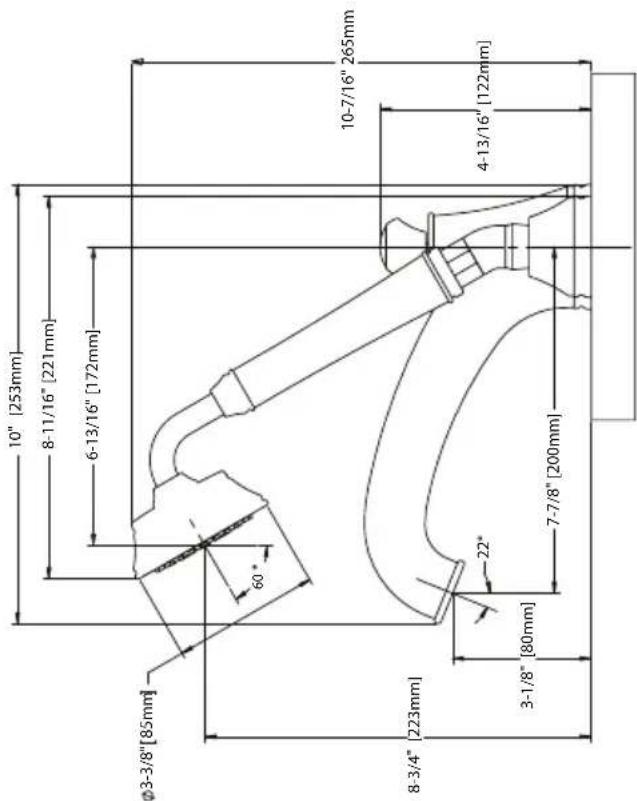

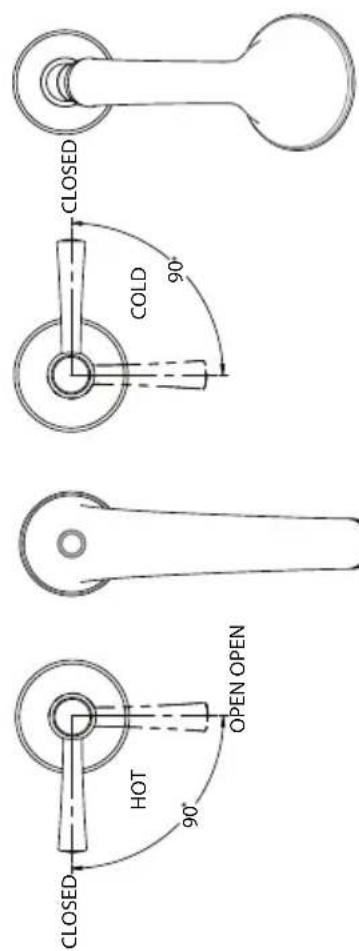

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES
TB230S

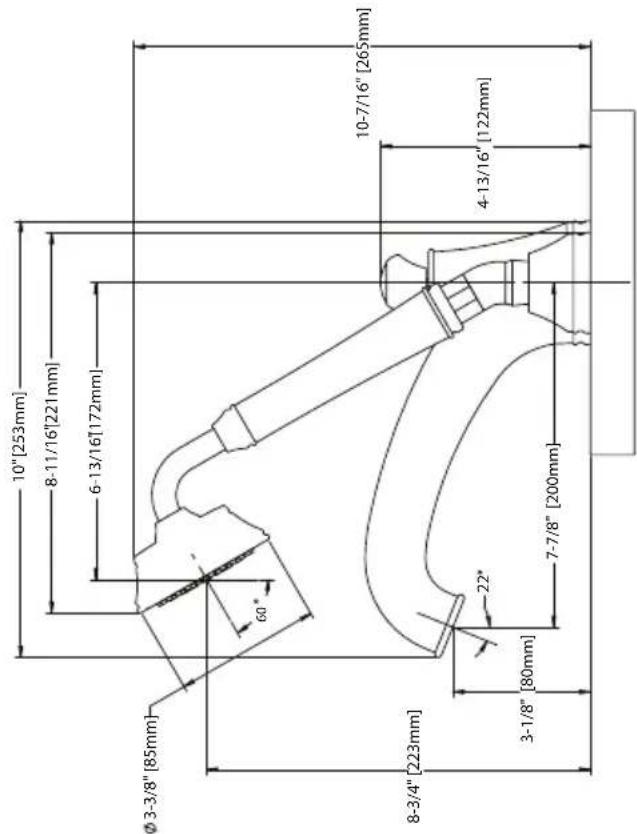

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TB220S

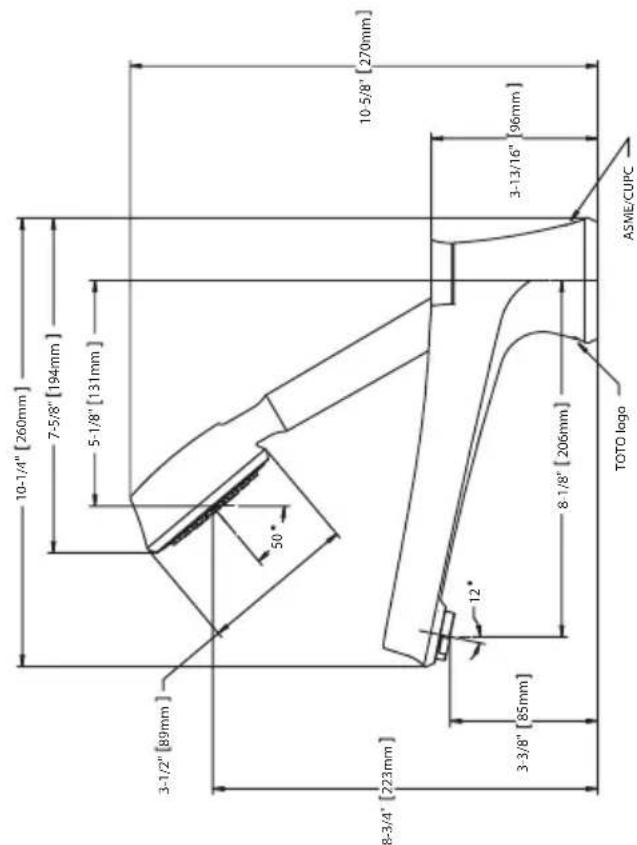

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TB220S1

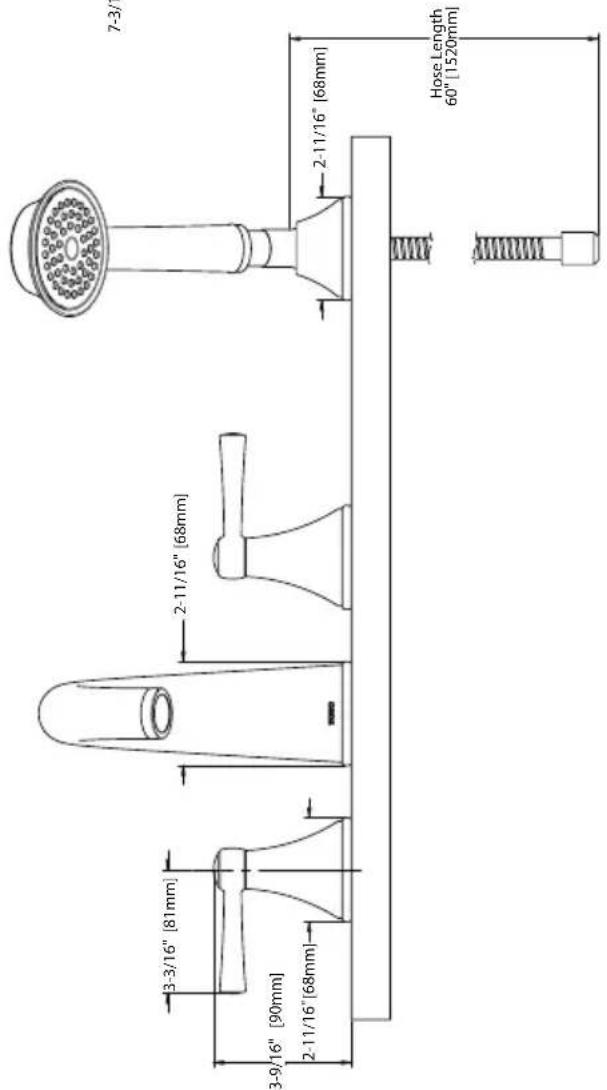

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TB210S
