Type de produit	Écran de projection électrique
Marque	Prixton
Modèle	Cinema Max
Alimentation	230 VAC ±10% (50 Hz) ou 120 VAC ±10% (60 Hz)
Courant de sortie moteur	≤ 3 A
Fréquence de fonctionnement	RF 315 MHz ou 433,9 MHz ; IR 38 kHz
Portée de la télécommande RF	≤ 20 m
Portée de la télécommande IR	≤ 10 m, ±15° horizontalement
Nombre max de télécommandes	≤ 40 unités
Temps d'activation max par bouton	120 secondes
Arrêt automatique	Oui (toile rétractée ou bordure déployée)
Installation	Mur ou plafond, avec mesure de niveau et chevilles
Utilisation	Télécommande ou panneau de commande intégré
Entretien et nettoyage	Chiffon légèrement humide, sans solvants ni produits chimiques
Précautions	Ne pas plier le tissu, ne pas tirer manuellement, tenir éloigné des sources de chaleur
Câblage	Montée : Marron, Milieu : Bleu, Descente : Noir, Terre : Jaune-Vert
Pile télécommande	23A 12V
Garantie	Conforme à la loi du pays d'achat
Site web support	www.prixton.com

FOIRE AUX QUESTIONS - Cinema Max Prixton

Comment installer correctement l'écran Cinema Max ?

Prenez des mesures précises avec un niveau pour garantir l'horizontalité, puis percez le mur ou le plafond. Insérez les chevilles et vissez les crochets filetés. Vérifiez que l'installation est parfaitement horizontale avant la première utilisation.

Quels sont les modes de contrôle de l'écran ?

L'écran peut être contrôlé par la télécommande (RF ou IR) ou directement via le panneau de commande intégré avec les boutons MONTÉE, DESCENTE et ARRÊT.

Comment appairer une nouvelle télécommande ?

Maintenez le bouton Stop2 du contrôleur enfoncé pendant 5 secondes. Après le signal sonore 'du-du-', appuyez sur n'importe quel bouton de la télécommande. Un 'du---' confirme l'appairage. Le contrôleur quitte le mode automatiquement après 8 secondes.

Comment effacer toutes les télécommandes appairées ?

Maintenez le bouton Stop2 enfoncé pendant 15 secondes. Après avoir entendu 'du-du-du-', toutes les données apprises sont supprimées.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez l'alimentation du contrôleur. Si le contrôleur fonctionne mais pas la télécommande, réappairez-la. Si la portée est courte ou instable, remplacez la pile par une 23A 12V.

Comment nettoyer la toile de l'écran ?

Utilisez un chiffon légèrement humide pour nettoyer délicatement. N'utilisez jamais de solvants, produits chimiques ou substances abrasives qui pourraient laisser des marques permanentes.

Quels sont les avertissements de sécurité importants ?

Tenez l'écran éloigné des sources de chaleur et des flammes. Ne pliez pas le tissu manuellement et ne tirez pas sur la toile pour éviter d'endommager le mécanisme du moteur.

Que faire si le moteur ne fonctionne pas ?

Vérifiez la connexion des fils. Assurez-vous que le contrôleur est sous tension (LED allumée). Si seul un sens de mouvement fonctionne, vérifiez le câblage selon les instructions (marron : montée, bleu : milieu, noir : descente).

Quelle est la portée de la télécommande ?

La télécommande RF a une portée de ≤ 20 mètres, et la télécommande IR de ≤ 10 mètres avec un angle horizontal de ±15°.

Où trouver le support technique ou la déclaration de conformité ?

Pour toute assistance, rendez-vous sur www.prixton.com et utilisez le formulaire de contact. La déclaration de conformité UE complète est disponible sur le même site.

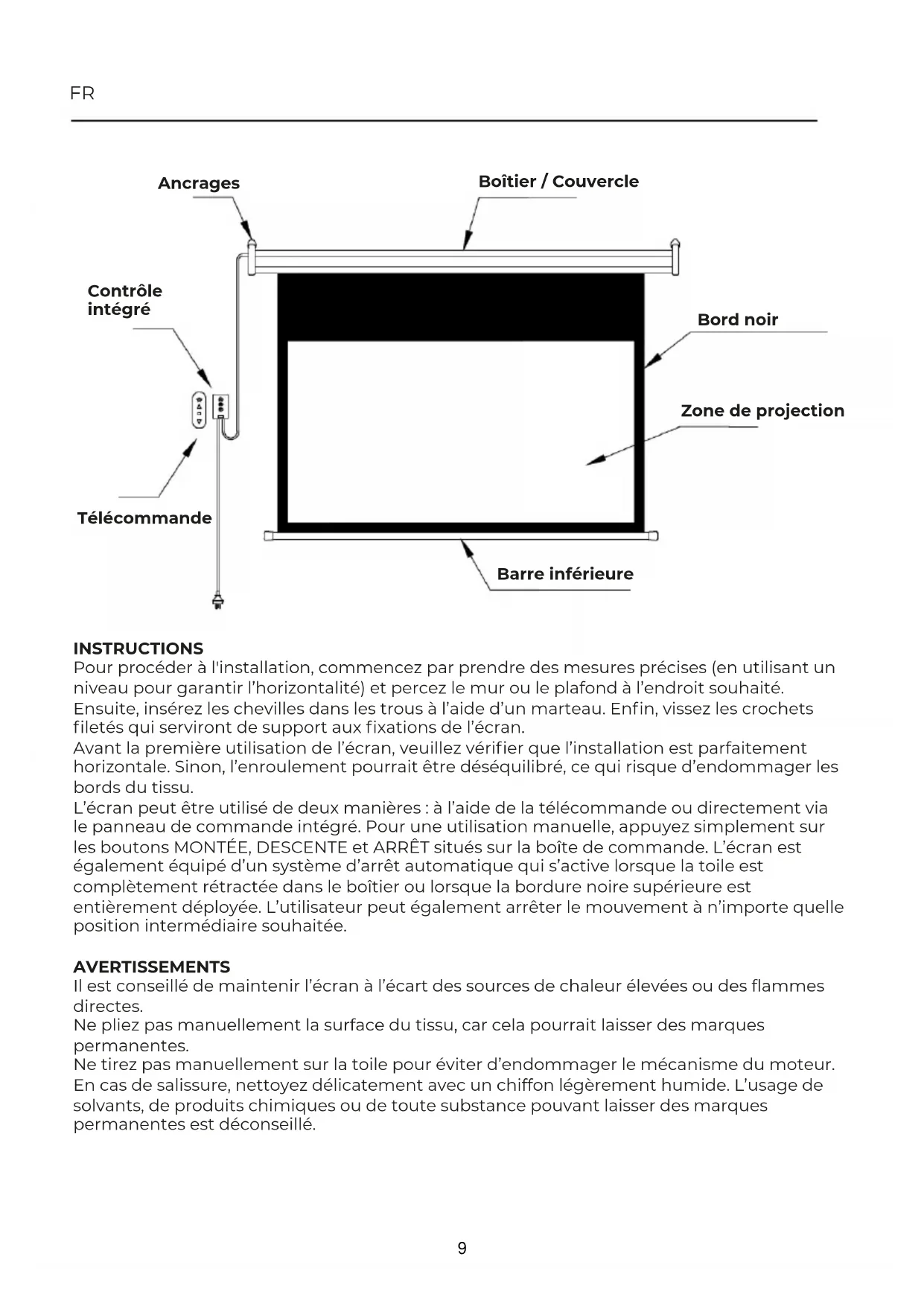

MODE D'EMPLOI Cinema Max Prixton

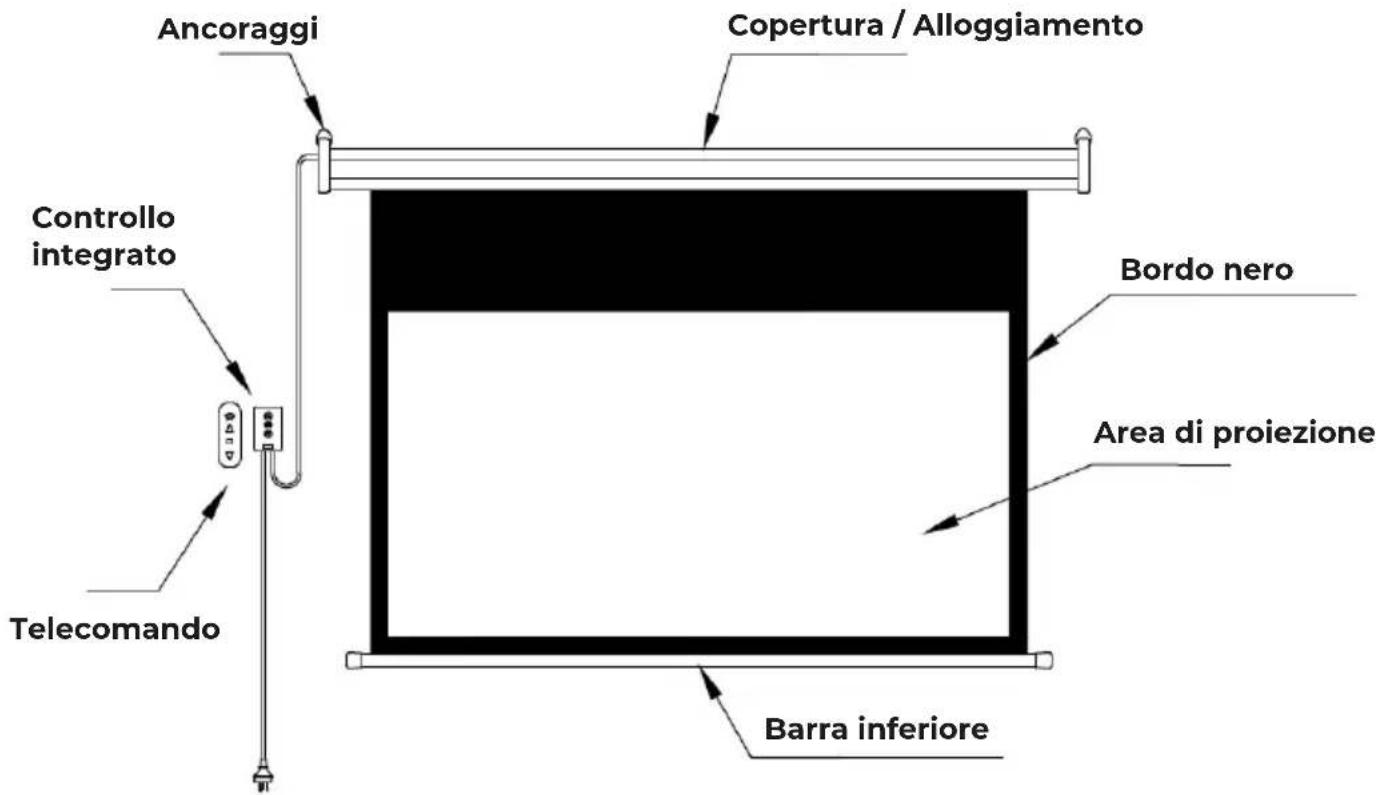

Ancrages Boîtier / Couvercle Contrôle intégré Télécommande Bord noir Zone de projection Barre inférieure

INSTRUCTIONS

Pour procéder à l'installation, commencez par prendre des mesures précises (en utilisant un niveau pour garantir l'horizontalité) et percez le mur ou le plafond à l'endroit souhaité.

Ensuite, insérez les chevilles dans les trous à l'aide d'un marteau. Enfin, vissez les crochets filetés qui serviront de support aux fixations de l'écran.

Avant la première utilisation de l'écran, veuillez vérifier que l'installation est parfaitement horizontale. Sinon, l'enroulement pourrait être déséquilibré, ce qui risque d'endommager les bords du tissu.

L'écran peut être utilisé de deux manières : à l'aide de la télécommande ou directement via le panneau de commande intégré. Pour une utilisation manuelle, appuyez simplement sur les boutons MONTÉE, DESCENTE et ARRÊT situés sur la boîte de commande. L'écran est également équipé d'un système d'arrêt automatique qui s'active lorsque la toile est complètement rétractée dans le boîtier ou lorsque la bordure noire supérieure est entièrement déployée. L'utilisateur peut également arrêter le mouvement à n'importe quelle position intermédiaire souhaitée.

AVERTISSEMENTS

Il est conseillé de maintenir l'écran à l'écart des sources de chaleur élevées ou des flammes directes.

Ne pliez pas manuellement la surface du tissu, car cela pourrait laisser des marques permanentes.

Ne tirez pas manuellement sur la toile pour éviter d'endommager le mécanisme du moteur. En cas de salissure, nettoyez délicatement avec un chiffon légèrement humide. L'usage de solvants, de produits chimiques ou de toute substance pouvant laisser des marques permanentes est déconseillé.

Contrôleur à distance pour électromoteur Installe le schéma de câblage

Fil de montée : Marron

Fil du milieu : Bleu

Fil de descente : Noir

Fil de terre : Jaune-Vert

DONNÉES TECHNIQUES

Entrée : 230 VCA ±10% (50 Hz) ou 120 VCA ±10% (60 Hz)

Sortie : courant vers le moteur : ≤3 A (230 VCA ou 120 VCA)

Temps d'activation maximal par pression de bouton : 120 s. Si ce temps est dépassé, le contrôleur coupera l'alimentation du moteur

Fréquence de fonctionnement : RF 315 MHz ou 433,9 MHz ; IR 38 kHz

Distance de contrôle à distance : RF ≤20 m ; IR ≤10 m, ±15° horizontalement

Nombre maximal de télécommandes par écran : ≤40 unités

FONCTIONNEMENT NORMAL

Quand l'écran est branché à l'alimentation, la LED d'alimentation sur le contrôleur s'allume.

Appuyez sur le bouton de montée, vous entendrez "du-", l'écran monte.

Appuyez sur le bouton de descente, vous entendrez "du-", l'écran descend.

Appuyez sur le bouton d'arrêt, vous entendrez "du-", l'écran s'arrête.

APPARIEMENT

Maintenez le bouton Stop2 du contrôleur enfoncé pendant 5 secondes. Après avoir entendu "du-du-", le contrôleur passe en mode d'appariement.

Appuyez sur n'importe quel bouton de la télécommande que vous souhaitez appairer avec ce contrôleur. Après avoir entendu "du---", cette télécommande est appairée avec le contrôleur. Le contrôleur quitte ensuite le mode de configuration.

(S'il n'y a aucune autre opération dans les 8 secondes, le contrôleur quitte automatiquement le mode de configuration).

Maintenez le bouton Stop2 enfoncé pendant 15 secondes. Après avoir entendu “du-du-du-”, toutes les données apprises de la télécommande sont supprimées.

DÉPANNAGE

Le contrôleur ne réagit pas : Vérifiez l'alimentation.

Le contrôleur fonctionne mais pas la télécommande : Consultez la section d'appariement pour copier le signal de la télécommande.

Seulement montée ou descente : Vérifiez le câblage selon les instructions de l'écran.

La distance de contrôle est courte ou instable : Remplacez la pile (23A 12V).

Le moteur ne fonctionne pas : Vérifiez la connexion des fils.

Politique de garantie

Ce produit est conforme à la loi sur la garantie en vigueur dans le pays d'achat. Lorsque vous avez un problème que vous ne pouvez pas résoudre, vous devez accéder au site www.prixton.com et cliquer sur l`option de contact pour nous envoyer votre formulaire d`assistance. Les caractéristiques techniques et électriques ici correspondent à des unités spécifiques et pourraient être modifiées sans préavis afin d'améliorer le matériel.

Déclaration De Conformité Simplifiée

La Trastienda Digital SL, en tant que propriétaire de la marque Prixton, située dans Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, déclare que le type d'équipement radioélectrique indiqué ci-dessous est le suivant :

MARQUE	MODÈLE DESCRIPTION		CATÉGORIE
Prixton	CINEMA MAX	Electric projection screen	Image

Est conforme à la directive 2014/53/UE du Parlement européen et du Conseil du 16 avril 2014.

Le texte intégral de la déclaration de conformité de l'UE est disponible sur Internet à l'adresse suivante :

www.prixton.com
