Producttype	Elektrisch projectiescherm
Merk	Prixton
Model	Cinema Max
Voeding	230 VAC ±10% (50 Hz) of 120 VAC ±10% (60 Hz)
Motoruitgangsstroom	≤ 3 A
Werkfrequentie	RF 315 MHz of 433,9 MHz; IR 38 kHz
Bereik afstandsbediening RF	≤ 20 m
Bereik afstandsbediening IR	≤ 10 m, ±15° horizontaal
Max. aantal afstandsbedieningen	≤ 40 stuks
Max. inschakeltijd per knop	120 seconden
Automatische uitschakeling	Ja (scherm ingetrokken of rand uitgerold)
Installatie	Muur of plafond, met waterpas en pluggen
Gebruik	Afstandsbediening of ingebouwd bedieningspaneel
Onderhoud en reiniging	Licht vochtige doek, zonder oplosmiddelen of chemicaliën
Voorzorgsmaatregelen	Niet vouwen, niet handmatig trekken, uit de buurt van warmtebronnen houden
Bedrading	Omhoog: Bruin, Midden: Blauw, Omlaag: Zwart, Aarde: Geel-Groen
Batterij afstandsbediening	23A 12V
Garantie	Conform de wet van het land van aankoop
Supportwebsite	www.prixton.com

Veelgestelde vragen - Cinema Max Prixton

Hoe installeer ik het Cinema Max scherm correct?

Neem nauwkeurige metingen met een waterpas om horizontaliteit te garanderen, boor vervolgens in de muur of het plafond. Plaats de pluggen en draai de schroefhaken vast. Controleer of de installatie perfect horizontaal is voor het eerste gebruik.

Wat zijn de bedieningsmodi van het scherm?

Het scherm kan worden bediend met de afstandsbediening (RF of IR) of direct via het ingebouwde bedieningspaneel met de knoppen OMHOOG, OMLAAG en STOP.

Hoe koppel ik een nieuwe afstandsbediening?

Houd de Stop2-knop van de controller 5 seconden ingedrukt. Na de geluidssignaal 'du-du-' drukt u op een willekeurige knop van de afstandsbediening. Een 'du---' bevestigt de koppeling. De controller verlaat de modus automatisch na 8 seconden.

Hoe wis ik alle gekoppelde afstandsbedieningen?

Houd de Stop2-knop 15 seconden ingedrukt. Na het horen van 'du-du-du-' worden alle geleerde gegevens gewist.

Wat te doen als de afstandsbediening niet werkt?

Controleer de voeding van de controller. Als de controller werkt maar de afstandsbediening niet, koppel deze dan opnieuw. Als het bereik kort of onstabiel is, vervang de batterij door een 23A 12V.

Hoe reinig ik het schermdoek?

Gebruik een licht vochtige doek om voorzichtig schoon te maken. Gebruik nooit oplosmiddelen, chemicaliën of schurende stoffen die permanente vlekken kunnen achterlaten.

Wat zijn de belangrijke veiligheidswaarschuwingen?

Houd het scherm uit de buurt van warmtebronnen en vuur. Vouw het doek niet handmatig en trek niet aan het scherm om schade aan het motormechanisme te voorkomen.

Wat te doen als de motor niet werkt?

Controleer de draadverbindingen. Zorg ervoor dat de controller onder spanning staat (LED brandt). Als slechts één bewegingsrichting werkt, controleer de bedrading volgens de instructies (bruin: omhoog, blauw: midden, zwart: omlaag).

Wat is het bereik van de afstandsbediening?

De RF-afstandsbediening heeft een bereik van ≤ 20 meter, en de IR-afstandsbediening van ≤ 10 meter met een horizontale hoek van ±15°.

Waar vind ik technische ondersteuning of de conformiteitsverklaring?

Ga voor ondersteuning naar www.prixton.com en gebruik het contactformulier. De volledige EU-conformiteitsverklaring is beschikbaar op dezelfde site.

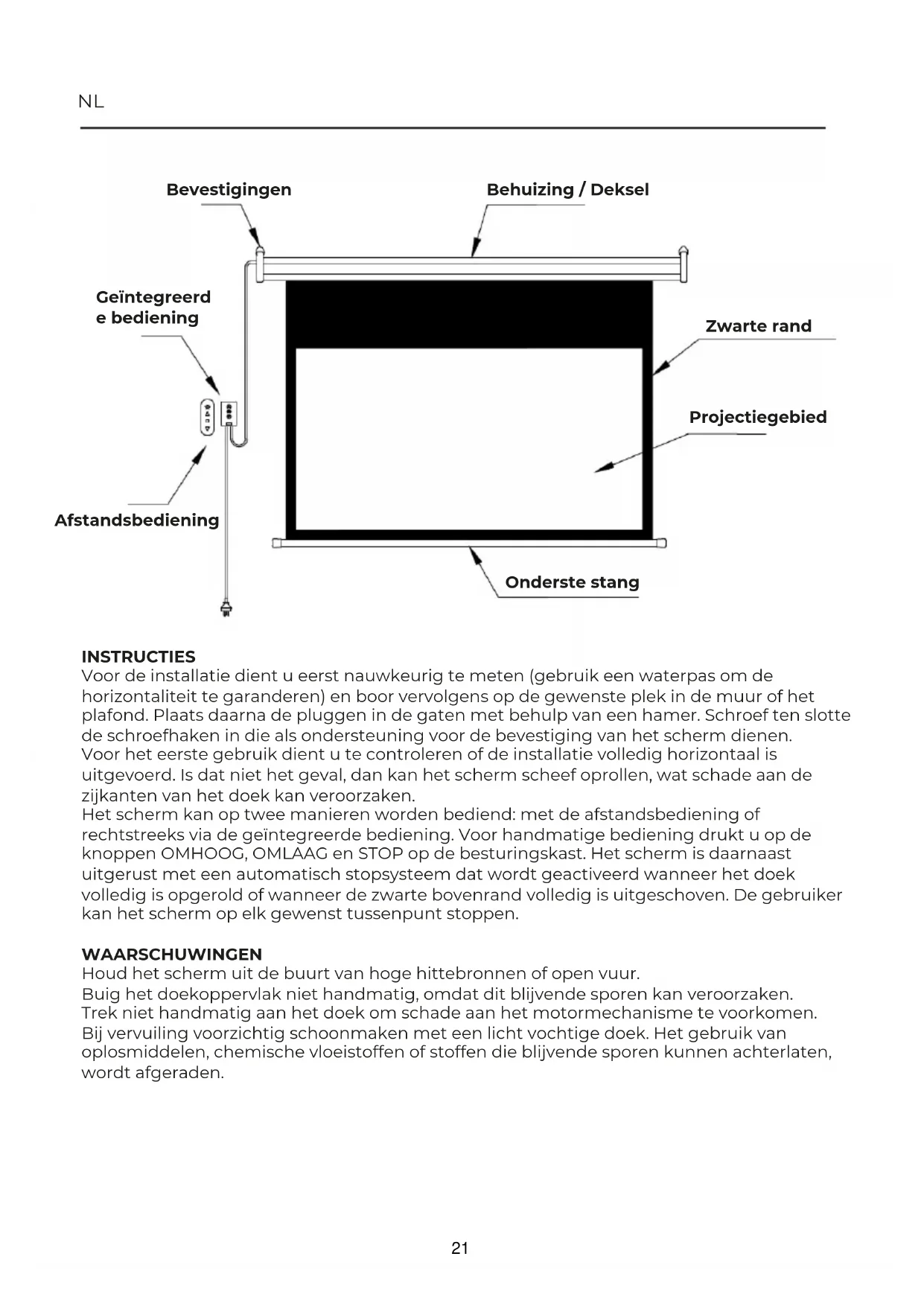

GEBRUIKSAANWIJZING Cinema Max Prixton

Bevestigingen Behuizing / Deksel Geïntegreerd e bediening Zwarte rand Projectiegebied Afstandsbediening Onderste stang

INSTRUCTIES

Voor de installatie dient u eerst nauwkeurig te meten (gebruik een waterpas om de horizontaliteit te garanderen) en boor vervolgens op de gewenste plek in de muur of het plafond. Plaats daarna de pluggen in de gaten met behulp van een hamer. Schroef ten slotte de schroefhaken in die als ondersteuning voor de bevestiging van het scherm dienen. Voor het eerste gebruik dient u te controleren of de installatie volledig horizontaal is uitgevoerd. Is dat niet het geval, dan kan het scherm scheef oprollen, wat schade aan de zijkanten van het doek kan veroorzaken.

Het scherm kan op twee manieren worden bediend: met de afstandsbediening of rechtstreeks via de geïntegreerde bediening. Voor handmatige bediening drukt u op de knoppen OMHOOG, OMLAAG en STOP op de besturingskast. Het scherm is daarnaast uitgerust met een automatisch stopsysteem dat wordt geactiveerd wanneer het doek volledig is opgerold of wanneer de zwarte bovenrand volledig is uitgeschoven. De gebruiker kan het scherm op elk gewenst tussenpunt stoppen.

WAARSCHUWINGEN

Houd het scherm uit de buurt van hoge hittebronnen of open vuur.

Buig het doekoppervlak niet handmatig, omdat dit blijvende sporen kan veroorzaken.

Trek niet handmatig aan het doek om schade aan het motormechanisme te voorkomen.

Bij vervuiling voorzichtig schoonmaken met een licht vochtige doek. Het gebruik van oplosmiddelen, chemische vloeistoffen of stoffen die blijvende sporen kunnen achterlaten, wordt afgeraden.

Afstandsbediening voor Elektromotor Installeert het bedradingsschema

Kleur van de opwaartse draad: Bruin

Kleur van de middelste draad: Blauw

Kleur van de neerwaartse draad: Zwart

Aardedraadkleur: Geel-Groen)

TECHNISCHE GEGEVENS

Ingang: 230VAC ±10% (50Hz) of 120VAC ±10% (60Hz)

Uitgang: stroom naar motor: ≤3A (230VAC of 120VAC)

Maximale effectieve tijd per druk op knop: 120 seconden. Indien overschreden, schakelt de controller de motorstroom uit

Werkfrequentie: RF 315MHz of 433,9MHz; IR 38kHz

Afstandsbediening bereik: RF ≤20m; IR ≤10m, ±15° horizontaal

Maximaal aantal afstandsbedieningen per scherm: ≤40 stuks

NORMALE BEDIENING

Wanneer het scherm op stroom wordt aangesloten, brandt de aan/uit-LED op de controller.

Druk op de "Omhoog"-knop, u hoort "du-" en het scherm gaat omhoog.

Druk op de "Omlaag"-knop, u hoort "du-" en het scherm gaat omlaag.

Druk op de "Stop"-knop, u hoort "du-" en het scherm stopt.

KOPPELEN

Houd de Stop2-knop op de controller 5 seconden ingedrukt. Na het geluid "du-du-" staat de controller in koppelmodus.

Druk op een willekeurige knop van de afstandsbediening die u wilt koppelen. Na het geluid "du---" is de afstandsbediening gekoppeld en verlaat de controller de instelmodus.

(Als er binnen 8 seconden geen actie is, verlaat de controller automatisch de instelmodus.) Houd de Stop2-knop 15 seconden ingedrukt. Na het geluid "du-du-du-" worden alle eerder gekoppelde afstandsbedieningen gewist.

PROBLEEMOPLOSSING

Controller reageert niet: Controleer de stroomtoevoer.

Controller werkt, afstandsbediening niet: Raadpleeg de koppelstappen om het signaal opnieuw te verzenden.

Werkt alleen omhoog of omlaag: Controleer de bedrading volgens de instructies van het scherm.

Afstand is kort of onregelmatig: Vervang de batterij (23A 12V).

Motor werkt niet: Controleer de draadverbindingen.

Garantie beleid

Dit product voldoet aan de in het land van aankoop geldende garantiewetgeving. Als u een probleem hebt dat u niet kunt oplossen, moet u naar www.prixton.com gaan en op de contactoptie klikken om ons uw assistentieformulier toe te sturen.

Deze technische en elektrische specificaties kunnen te allen tijde en zonder voorafgaande kennisgeving worden gewijzigd om het apparaat nog te verbeteren.

Vereenvoudigde EU-conformiteitsverklaring

Hierbij verklaart La Trastienda Digital SL, als eigenaar van het handelsmerk Prixton, en gevestigd in het Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dat de radioapparatuur die hierna wordt beschreven:

Strookt met Richtlijn 2014/53/EU van het Europees Parlement en de Raad van 16 april 2014.

De volledige tekst van de EU-conformiteitsverklaring is te vinden op de volgende internetsite: www.prixton.com

LA TRASTIENDA DIGITAL

PRIXTON
