Tipo de produto	Tela de projeção elétrica
Marca	Prixton
Modelo	Cinema Max
Alimentação	230 VAC ±10% (50 Hz) ou 120 VAC ±10% (60 Hz)
Corrente de saída do motor	≤ 3 A
Frequência de operação	RF 315 MHz ou 433,9 MHz; IR 38 kHz
Alcance do controle remoto RF	≤ 20 m
Alcance do controle remoto IR	≤ 10 m, ±15° horizontalmente
Número máximo de controles remotos	≤ 40 unidades
Tempo máximo de ativação por botão	120 segundos
Parada automática	Sim (tela retraída ou borda desdobrada)
Instalação	Parede ou teto, com nível e buchas
Uso	Controle remoto ou painel de controle integrado
Manutenção e limpeza	Pano levemente úmido, sem solventes ou produtos químicos
Precauções	Não dobrar o tecido, não puxar manualmente, manter afastado de fontes de calor
Fiação	Subida: Marrom, Meio: Azul, Descida: Preto, Terra: Amarelo-Verde
Pilha do controle remoto	23A 12V
Garantia	De acordo com a lei do país de compra
Site de suporte	www.prixton.com

Perguntas frequentes - Cinema Max Prixton

Como instalar corretamente a tela Cinema Max?

Faça medições precisas com um nível para garantir a horizontalidade, depois fure a parede ou o teto. Insira as buchas e aparafuse os ganchos rosqueados. Verifique se a instalação está perfeitamente nivelada antes do primeiro uso.

Quais são os modos de controle da tela?

A tela pode ser controlada pelo controle remoto (RF ou IR) ou diretamente pelo painel de controle integrado com os botões SUBIDA, DESCIDA e PARAR.

Como parear um novo controle remoto?

Mantenha o botão Stop2 do controlador pressionado por 5 segundos. Após o sinal sonoro 'du-du-', pressione qualquer botão do controle remoto. Um 'du---' confirma o pareamento. O controlador sai do modo automaticamente após 8 segundos.

Como apagar todos os controles remotos pareados?

Mantenha o botão Stop2 pressionado por 15 segundos. Depois de ouvir 'du-du-du-', todos os dados aprendidos são removidos.

O que fazer se o controle remoto não funcionar?

Verifique a alimentação do controlador. Se o controlador funcionar mas o controle remoto não, reparee-o. Se o alcance for curto ou instável, substitua a pilha por uma 23A 12V.

Como limpar a tela?

Use um pano levemente úmido para limpar suavemente. Nunca use solventes, produtos químicos ou substâncias abrasivas que possam deixar marcas permanentes.

Quais são os avisos de segurança importantes?

Mantenha a tela afastada de fontes de calor e chamas. Não dobre o tecido manualmente e não puxe a tela para evitar danificar o mecanismo do motor.

O que fazer se o motor não funcionar?

Verifique a conexão dos fios. Certifique-se de que o controlador está ligado (LED aceso). Se apenas um sentido de movimento funcionar, verifique a fiação de acordo com as instruções (marrom: subida, azul: meio, preto: descida).

Qual é o alcance do controle remoto?

O controle remoto RF tem alcance de ≤ 20 metros, e o controle remoto IR de ≤ 10 metros com ângulo horizontal de ±15°.

Onde encontrar o suporte técnico ou a declaração de conformidade?

Para assistência, acesse www.prixton.com e use o formulário de contato. A declaração de conformidade UE completa está disponível no mesmo site.

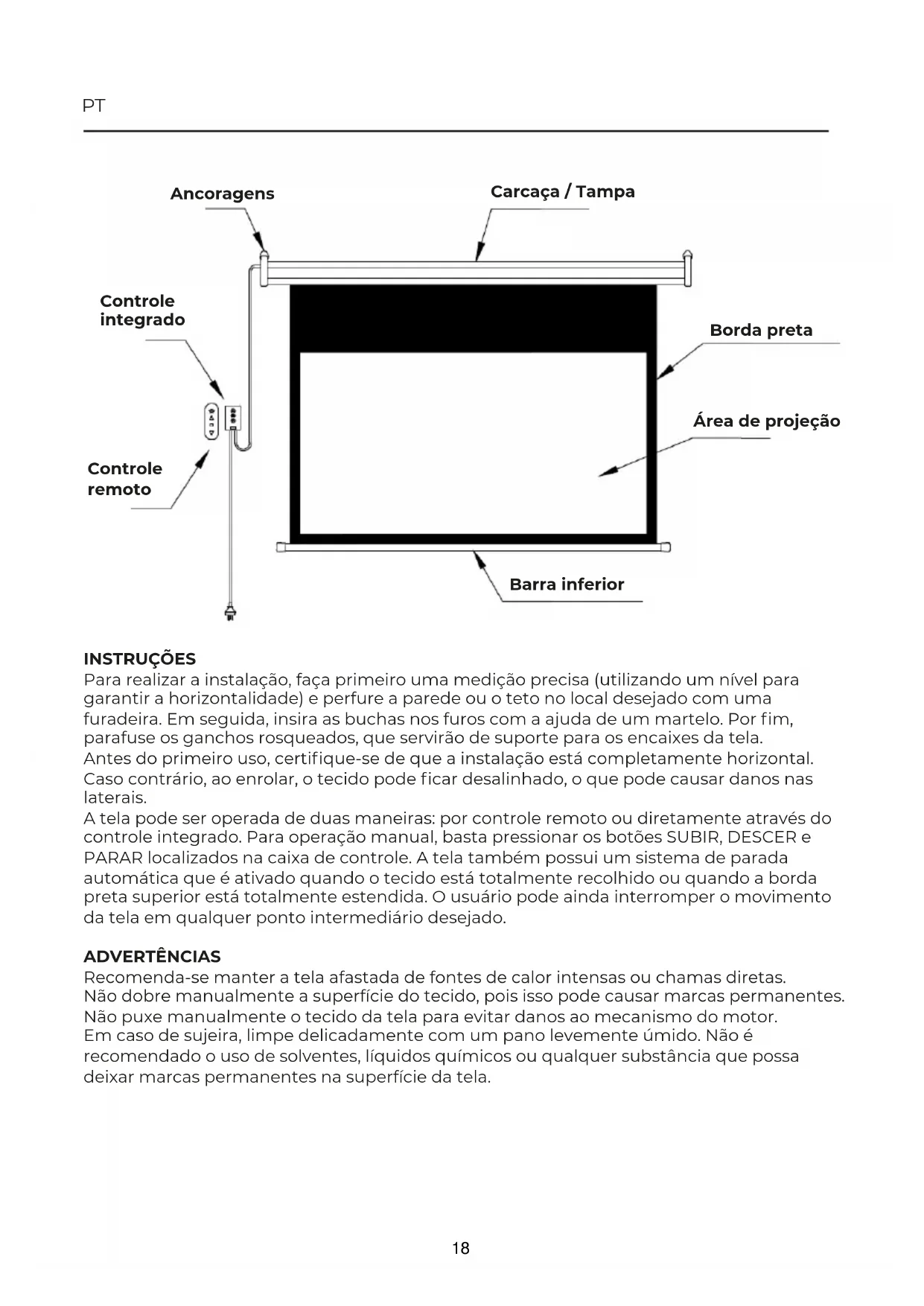

MANUAL DE UTILIZADOR Cinema Max Prixton

FUNCIONAMIENTO NORMAL

FUNZIONAMENTO NORMALE

Ancoragens Carcaça / Tampa Controle integrado Borda preta Área de projeção Controle remoto Barra inferior

INSTRUÇÕES

Para realizar a instalação, faça primeiro uma medição precisa (utilizando um nível para garantir a horizontalidade) e perfure a parede ou o teto no local desejado com uma furadeira. Em seguida, insira as buchas nos furos com a ajuda de um martelo. Por fim, parafuse os ganchos rosqueados, que servirão de suporte para os encaixes da tela. Antes do primeiro uso, certifique-se de que a instalação está completamente horizontal. Caso contrário, ao enrolar, o tecido pode ficar desalinhado, o que pode causar danos nas laterais.

A tela pode ser operada de duas maneiras: por controle remoto ou diretamente através do controle integrado. Para operação manual, basta pressionar os botões SUBIR, DESCER e PARAR localizados na caixa de controle. A tela também possui um sistema de parada automática que é ativado quando o tecido está totalmente recolhido ou quando a borda preta superior está totalmente estendida. O usuário pode ainda interromper o movimento da tela em qualquer ponto intermediário desejado.

ADVERTÊNCIAS

Recomenda-se manter a tela afastada de fontes de calor intensas ou chamas diretas. Não dobre manualmente a superfície do tecido, pois isso pode causar marcas permanentes. Não puxe manualmente o tecido da tela para evitar danos ao mecanismo do motor. Em caso de sujeira, limpe delicadamente com um pano levemente úmido. Não é recomendado o uso de solventes, líquidos químicos ou qualquer substância que possa deixar marcas permanentes na superfície da tela.

Controle Remoto para Eletromotor Instala o diagrama esquemático

Cor do fio do meio: Azul

Cor do fio de descida: Preto

Cor do fio de terra: Amarelo-Verde

DADOS TÉCNICOS

Entrada: 230VAC ±10% (50Hz) ou 120VAC ±10% (60Hz)

Saída: corrente para o motor: ≤3A (230VAC ou 120VAC)

Tempo máximo de ativação por pressionamento do botão: 120 segundos. Se exceder esse tempo, o controlador cortará a alimentação do motor

Frequência de funcionamento: RF 315MHz ou 433,9MHz; IR 38kHz

Distância de controle remoto: RF ≤20m; IR ≤10m, ±15° horizontal

Quando a tela estiver conectada à energia, o LED de alimentação do controlador ficará aceso.

Pressione o botão de subida, você ouvirá "du-" e a tela subirá.

Pressione o botão de descida, você ouvirá "du-" e a tela descerá.

Pressione o botão de parada, você ouvirá "du-" e a tela parará.

EMPARELHAMENTO

Mantenha pressionado o botão Stop2 do controlador por 5 segundos. Após ouvir o "du-du-", o controlador entrará no modo de emparelhamento.

Pressione qualquer botão do controle remoto que você deseja emparelhar com este controlador. Após ouvir “du---”, esse controle remoto estará emparelhado com o controlador. O controlador sairá então do modo de configuração.

(Se nenhuma outra operação for realizada em 8 segundos, o controlador sairá automaticamente do modo de configuração.)

Mantenha pressionado o botão Stop2 do controlador por 15 segundos. Após ouvir "du-du-du-", todo o conteúdo aprendido será apagado.

SOLUÇÃO DE PROBLEMAS

O controlador não responde: Verifique a alimentação.

O controlador funciona, mas o controle remoto não: Consulte o passo de emparelhamento para copiar o sinal do controle remoto.

Funciona apenas para subir ou descer: Verifique a conexão de acordo com as instruções da tela.

A distância de controle é curta ou irregular: Troque a bateria (23A 12V).

O motor não funciona: Verifique a conexão dos fios.

Política de garantia

Em cumprimento do estabelecido no Decreto-Lei n.º 84/2021 https://dre.pt/dre/detalhe/decreto-lei/84-2021-172938301, colocamos à disposição dos interessados toda a informação necessária para poder exercer todos os direitos de desistir de acordo com as normas contidas nesta lei, dando por cumpridos os requisitos que a lei exige ao vendedor no contrato de venda. As características técnicas e eléctricas que aqui se indicam podem ser válidas para outras unidades semelhantes às nossas e poderão ser trocadas sem aviso prévio com o objetivo de oferecer um equipamento melhor.

Declaração De Conformidade Simplificada

Pela presente, a La Trastienda Digital SL, na qualidade de proprietária da marca comercial Prixton, com sede no Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que o tipo de equipamento radioelétrico que de seguida se expõe:

MARCA	MODELO DESCRIÇÃO		CATEGORIA
Prixton	CINEMA MAX	Electric projection screen	Image

Está em conformidade com a Diretiva 2014/53/UE do Parlamento Europeu e do Conselho de 16 de abril de 2014.

O texto completo da declaração UE de conformidade pode ser consultado no seguinte endereço Web:

www.prixton.com
