Tipo di prodotto	Schermo di proiezione elettrico
Marca	Prixton
Modello	Cinema Max
Alimentazione	230 VAC ±10% (50 Hz) o 120 VAC ±10% (60 Hz)
Corrente di uscita motore	≤ 3 A
Frequenza di funzionamento	RF 315 MHz o 433,9 MHz; IR 38 kHz
Portata del telecomando RF	≤ 20 m
Portata del telecomando IR	≤ 10 m, ±15° orizzontalmente
Numero massimo di telecomandi	≤ 40 unità
Tempo di attivazione massimo per pulsante	120 secondi
Arresto automatico	Sì (tela retratta o bordo spiegato)
Installazione	Parete o soffitto, con livella e tasselli
Utilizzo	Telecomando o pannello di controllo integrato
Manutenzione e pulizia	Panno leggermente umido, senza solventi né prodotti chimici
Precauzioni	Non piegare il tessuto, non tirare manualmente, tenere lontano da fonti di calore
Cablaggio	Salita: Marrone, Centrale: Blu, Discesa: Nero, Terra: Giallo-Verde
Batteria telecomando	23A 12V
Garanzia	Conforme alla legge del paese di acquisto
Sito web supporto	www.prixton.com

Domande frequenti - Cinema Max Prixton

Come installare correttamente lo schermo Cinema Max?

Prendere misure precise con una livella per garantire l'orizzontalità, quindi forare il muro o il soffitto. Inserire i tasselli e avvitare i ganci filettati. Verificare che l'installazione sia perfettamente orizzontale prima del primo utilizzo.

Quali sono le modalità di controllo dello schermo?

Lo schermo può essere controllato tramite telecomando (RF o IR) o direttamente tramite il pannello di controllo integrato con i pulsanti SALITA, DISCESA e STOP.

Come associare un nuovo telecomando?

Tenere premuto il pulsante Stop2 del controller per 5 secondi. Dopo il segnale acustico 'du-du-', premere un qualsiasi pulsante del telecomando. Un 'du---' conferma l'associazione. Il controller esce automaticamente dalla modalità dopo 8 secondi.

Come cancellare tutti i telecomandi associati?

Tenere premuto il pulsante Stop2 per 15 secondi. Dopo aver sentito 'du-du-du-', tutti i dati appresi vengono cancellati.

Cosa fare se il telecomando non funziona?

Verificare l'alimentazione del controller. Se il controller funziona ma non il telecomando, riassociarlo. Se la portata è breve o instabile, sostituire la batteria con una 23A 12V.

Come pulire la tela dello schermo?

Utilizzare un panno leggermente umido per pulire delicatamente. Non utilizzare mai solventi, prodotti chimici o sostanze abrasive che potrebbero lasciare segni permanenti.

Quali sono gli avvisi di sicurezza importanti?

Tenere lo schermo lontano da fonti di calore e fiamme. Non piegare il tessuto manualmente e non tirare la tela per evitare di danneggiare il meccanismo del motore.

Cosa fare se il motore non funziona?

Verificare la connessione dei fili. Assicurarsi che il controller sia alimentato (LED acceso). Se funziona solo un senso di movimento, controllare il cablaggio secondo le istruzioni (marrone: salita, blu: centrale, nero: discesa).

Qual è la portata del telecomando?

Il telecomando RF ha una portata di ≤ 20 metri, e il telecomando IR di ≤ 10 metri con un angolo orizzontale di ±15°.

Dove trovare il supporto tecnico o la dichiarazione di conformità?

Per qualsiasi assistenza, visitare www.prixton.com e utilizzare il modulo di contatto. La dichiarazione di conformità UE completa è disponibile sullo stesso sito.

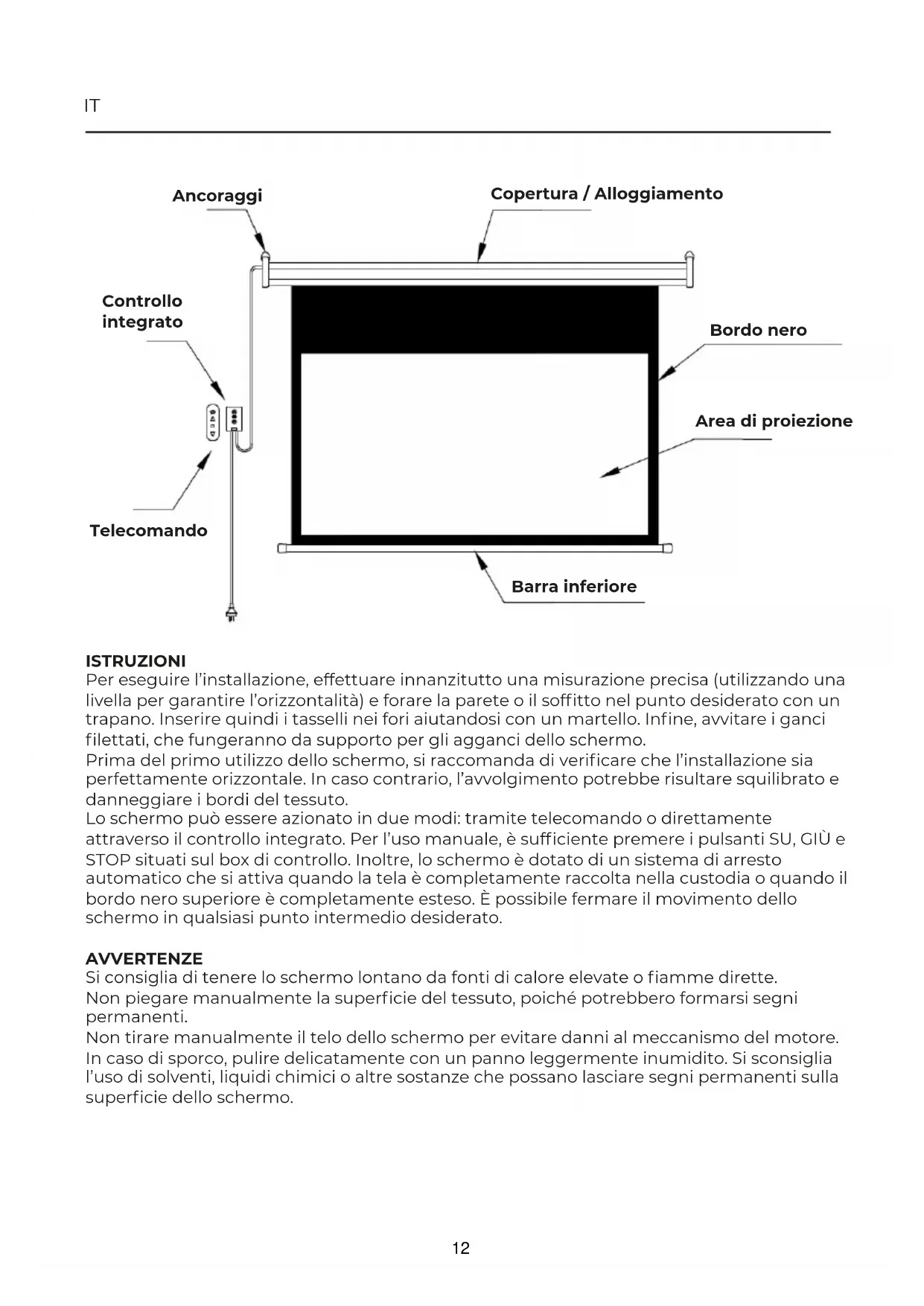

MANUALE UTENTE Cinema Max Prixton

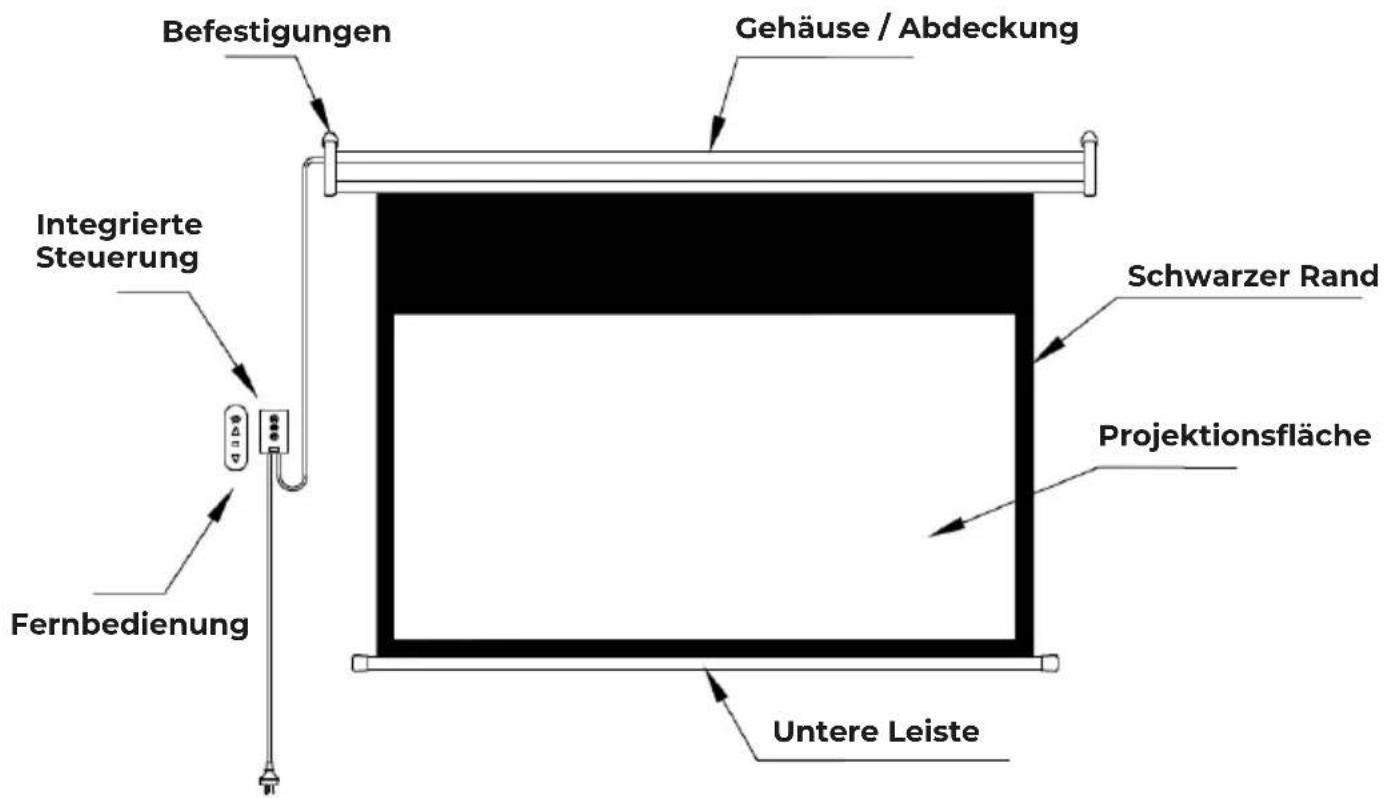

Ancoraggi Copertura / Alloggiamento Controllo integrato Bordo nero Telecomando Area di proiezione Barra inferiore

ISTRUZIONI

Per eseguire l'installazione, effettuare innanzitutto una misurazione precisa (utilizzando una livella per garantire l'orizzontalità) e forare la parete o il soffitto nel punto desiderato con un trapano. Inserire quindi i tasselli nei fori aiutandosi con un martello. Infine, avvitare i ganci filettati, che fungeranno da supporto per gli agganci dello schermo.

Prima del primo utilizzo dello schermo, si raccomanda di verificare che l'installazione sia perfettamente orizzontale. In caso contrario, l'avvolgimento potrebbe risultare squilibrato e danneggiare i bordi del tessuto.

Lo schermo può essere azionato in due modi: tramite telecomando o direttamente attraverso il controllo integrato. Per l'uso manuale, è sufficiente premere i pulsanti SU, GIÙ e STOP situati sul box di controllo. Inoltre, lo schermo è dotato di un sistema di arresto automatico che si attiva quando la tela è completamente raccolta nella custodia o quando il bordo nero superiore è completamente esteso. È possibile fermare il movimento dello schermo in qualsiasi punto intermedio desiderato.

AVVERTENZE

Si consiglia di tenere lo schermo lontano da fonti di calore elevate o fiamme dirette. Non piegare manualmente la superficie del tessuto, poiché potrebbero formarsi segni permanenti.

Non tirare manualmente il telo dello schermo per evitare danni al meccanismo del motore. In caso di sporco, pulire delicatamente con un panno leggermente inumidito. Si sconsiglia l'uso di solventi, liquidi chimici o altre sostanze che possano lasciare segni permanenti sulla superficie dello schermo.

Controllore remoto per elettromotore Installa lo schema elettrico

Schema elettrico di collegamento

Cavo di salita: Marrone

Cavo centrale: Blu

Cavo di discesa: Nero

Cavo di terra: Giallo-Verde

DATI TECNICI

Ingresso: 230VAC ±10% (50Hz) oppure 120VAC ±10% (60Hz)

Uscita: corrente al motore: ≤3A (230VAC o 120VAC)

Tempo massimo di attivazione per pressione: 120 secondi. Se si supera questo tempo, il controller interrompe l'alimentazione del motore

Frequenza di lavoro: RF 315MHz o 433,9MHz; IR 38kHz

Distanza del telecomando: RF ≤20m; IR ≤10m, ±15° in orizzontale

Numero massimo di telecomandi per uno schermo: ≤40 pezzi

Quando lo schermo è collegato alla corrente, il LED di alimentazione sul controller si accende.

Premere il pulsante di salita: si sentirà un "du-" e lo schermo salirà.

Premere il pulsante di discesa: si sentirà un "du-" e lo schermo scenderà.

Premere il pulsante di stop: si sentirà un "du-" e lo schermo si fermerà.

ASSOCIAZIONE

Tenere premuto il pulsante Stop2 del controller per 5 secondi. Dopo aver sentito “du-du-”, il controller entra in modalità di associazione.

Premere qualsiasi pulsante del telecomando che si desidera associare. Dopo aver sentito "du---", il telecomando è stato associato. Il controller uscirà quindi dalla modalità di configurazione.

(Se non viene eseguita nessuna operazione entro 8 secondi, il controller esce automaticamente dalla modalità di configurazione).

Tenere premuto il pulsante Stop2 per 15 secondi. Dopo aver sentito “du-du-du-”, tutte le impostazioni memorizzate vengono cancellate.

RISOLUZIONE DEI PROBLEMI

Il controller non risponde: Verificare l'alimentazione.

Il controller funziona ma non il telecomando: Fare riferimento alla sezione di associazione per copiare il segnale.

Funziona solo salita o discesa: Controllare i collegamenti secondo le istruzioni dello schermo.

La distanza del controllo è breve o instabile: Sostituire la batteria (23A 12V).

Il motore non funziona: Controllare il collegamento dei cavi.

Politica di garanzia

Questo prodotto è conforme alla legge di garanzia vigente nel suo paese di acquisto. Quando hai un problema che non puoi risolvere, devi accedere al sito www.prixton.com e fare clic sull` opzione di contatto per inviarci il tuo modulo di assistenza.

Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificate senza preavviso per migliorare le qualità del dispositivo.

Dichiarazione Di Conformità Ue Semplificata

Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dichiara che il tipo di apparecchiatura radioelettrica che si mostra qui di seguito:

MARCA	MODELLO DESCRIZIONE		CATEGORIA
Prixton	CINEMA MAX	Electric projection screen	Image

È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014.

Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com
