Produkttyp	Elektrische Projektionsleinwand
Marke	Prixton
Modell	Cinema Max
Stromversorgung	230 VAC ±10% (50 Hz) oder 120 VAC ±10% (60 Hz)
Motorausgangsstrom	≤ 3 A
Betriebsfrequenz	RF 315 MHz oder 433,9 MHz ; IR 38 kHz
Reichweite der RF-Fernbedienung	≤ 20 m
Reichweite der IR-Fernbedienung	≤ 10 m, ±15° horizontal
Maximale Anzahl Fernbedienungen	≤ 40 Einheiten
Maximale Aktivierungszeit pro Taste	120 Sekunden
Automatische Abschaltung	Ja (Leinwand eingefahren oder Rand ausgefahren)
Installation	Wand oder Decke, mit Wasserwaage und Dübeln
Verwendung	Fernbedienung oder integriertes Bedienfeld
Wartung und Reinigung	Leicht feuchtes Tuch, ohne Lösungsmittel oder Chemikalien
Vorsichtsmaßnahmen	Das Gewebe nicht knicken, nicht manuell ziehen, von Wärmequellen fernhalten
Verkabelung	Auf: Braun, Mittel: Blau, Ab: Schwarz, Erde: Gelb-Grün
Fernbedienungsbatterie	23A 12V
Garantie	Entsprechend dem Recht des Kauflandes
Support-Website	www.prixton.com

Häufig gestellte Fragen - Cinema Max Prixton

Wie installiere ich die Cinema Max Leinwand richtig?

Nehmen Sie genaue Messungen mit einer Wasserwaage vor, um die Horizontalität zu gewährleisten, bohren Sie dann die Wand oder die Decke an. Setzen Sie die Dübel ein und schrauben Sie die Gewindehaken ein. Überprüfen Sie vor der ersten Nutzung, ob die Installation vollkommen horizontal ist.

Welche Steuerungsmodi hat die Leinwand?

Die Leinwand kann über die Fernbedienung (RF oder IR) oder direkt über das integrierte Bedienfeld mit den Tasten AUF, AB und STOPP gesteuert werden.

Wie kopple ich eine neue Fernbedienung?

Halten Sie die Stop2-Taste am Controller 5 Sekunden lang gedrückt. Nach dem Signalton 'du-du-' drücken Sie eine beliebige Taste auf der Fernbedienung. Ein 'du---' bestätigt die Kopplung. Der Controller verlässt den Modus automatisch nach 8 Sekunden.

Wie lösche ich alle gekoppelten Fernbedienungen?

Halten Sie die Stop2-Taste 15 Sekunden lang gedrückt. Nachdem Sie 'du-du-du-' gehört haben, werden alle gelernten Daten gelöscht.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Stromversorgung des Controllers. Wenn der Controller funktioniert, aber die Fernbedienung nicht, koppeln Sie sie neu. Wenn die Reichweite kurz oder instabil ist, ersetzen Sie die Batterie durch eine 23A 12V.

Wie reinige ich die Leinwand?

Verwenden Sie ein leicht feuchtes Tuch, um vorsichtig zu reinigen. Verwenden Sie niemals Lösungsmittel, Chemikalien oder scheuernde Substanzen, die dauerhafte Flecken hinterlassen könnten.

Welche wichtigen Sicherheitshinweise gibt es?

Halten Sie die Leinwand von Wärmequellen und Flammen fern. Knicken Sie das Gewebe nicht manuell und ziehen Sie nicht an der Leinwand, um eine Beschädigung des Motormechanismus zu vermeiden.

Was tun, wenn der Motor nicht funktioniert?

Überprüfen Sie die Kabelverbindung. Stellen Sie sicher, dass der Controller eingeschaltet ist (LED leuchtet). Wenn nur eine Bewegungsrichtung funktioniert, überprüfen Sie die Verkabelung gemäß den Anweisungen (braun: Auf, blau: Mittel, schwarz: Ab).

Welche Reichweite hat die Fernbedienung?

Die RF-Fernbedienung hat eine Reichweite von ≤ 20 Metern, und die IR-Fernbedienung von ≤ 10 Metern mit einem horizontalen Winkel von ±15°.

Wo finde ich technischen Support oder die Konformitätserklärung?

Für Unterstützung besuchen Sie www.prixton.com und nutzen Sie das Kontaktformular. Die vollständige EU-Konformitätserklärung ist auf derselben Website verfügbar.

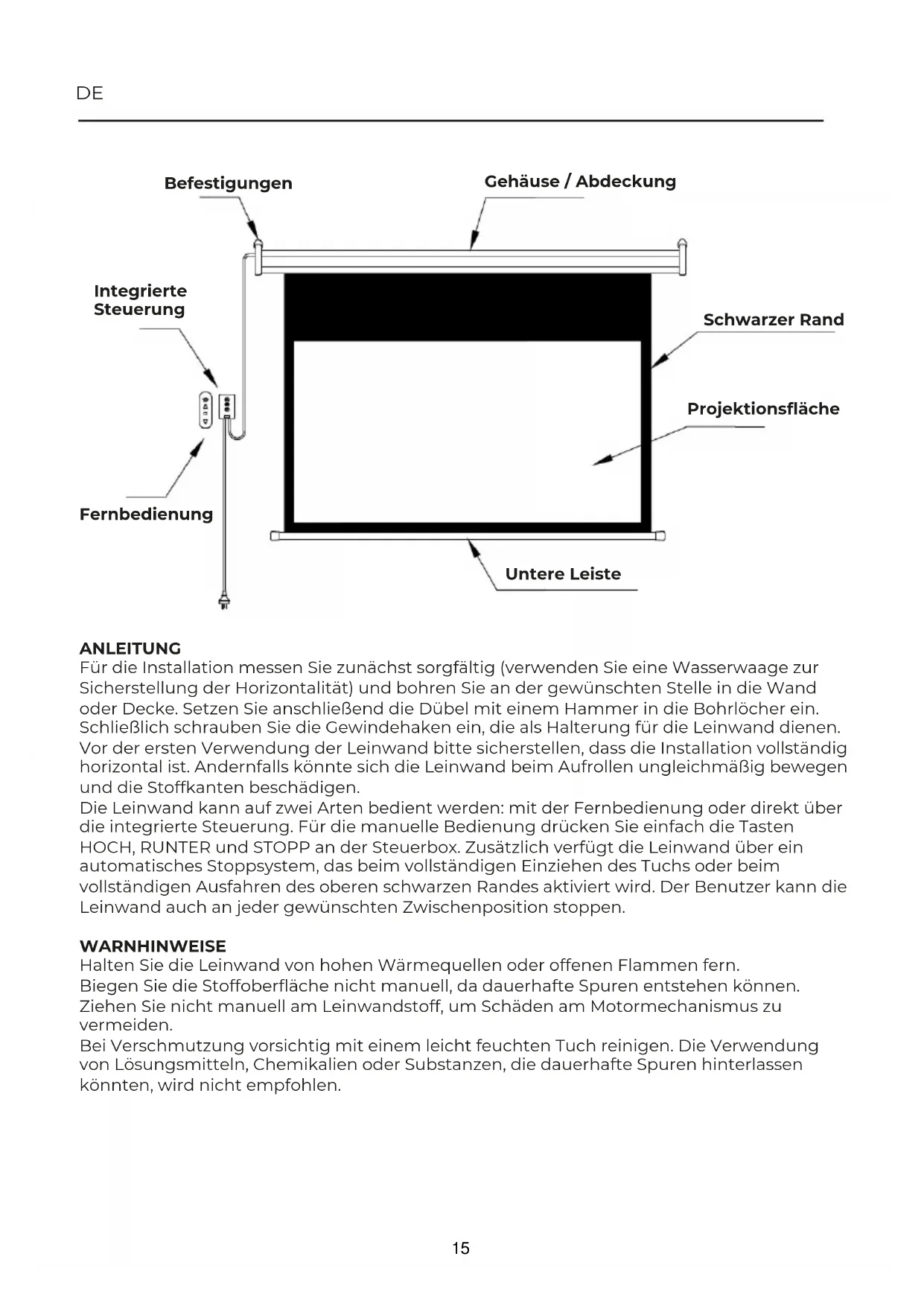

BEDIENUNGSANLEITUNG Cinema Max Prixton

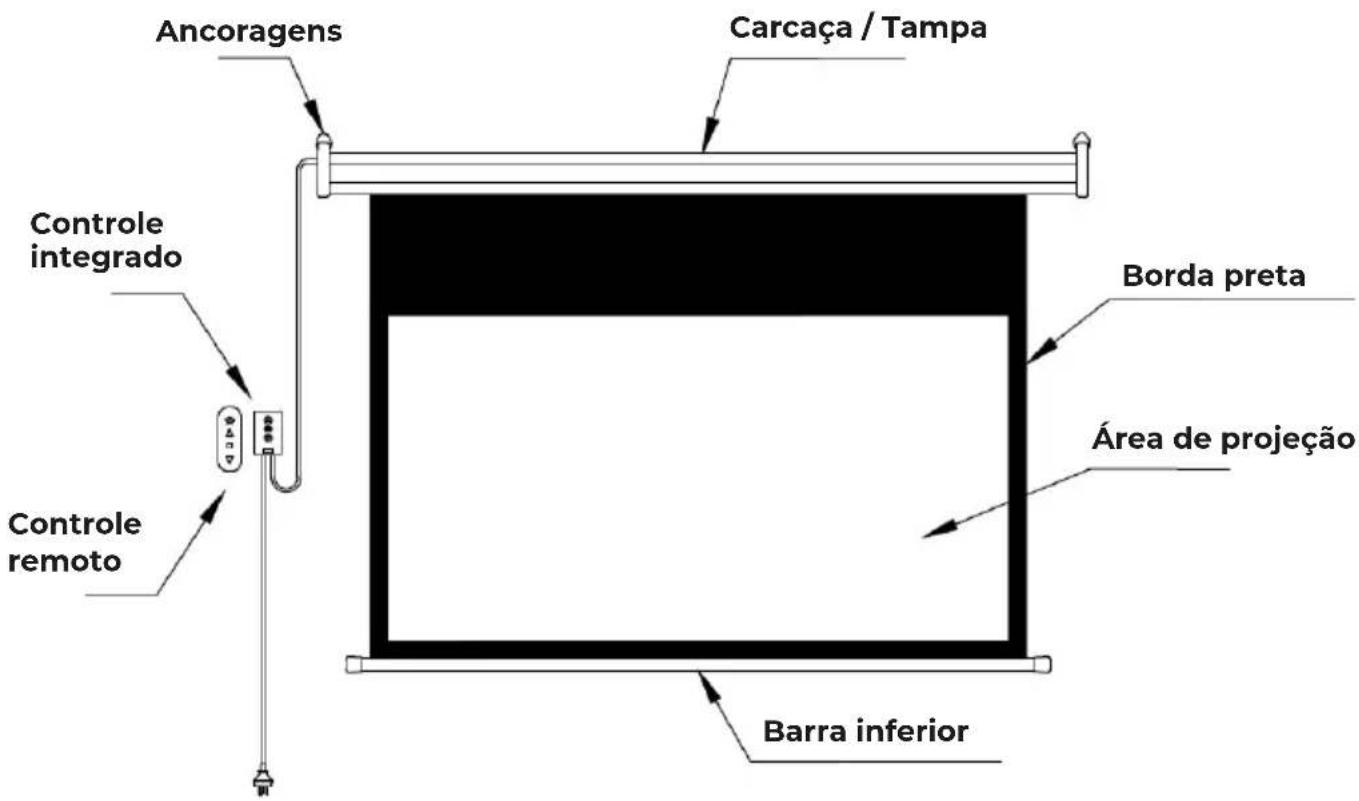

Befestigungen Gehäuse / Abdeckung Integrierte Steuerung Schwarzer Rand Projektionsfläche Fernbedienung Untere Leiste

ANLEITUNG

Für die Installation messen Sie zunächst sorgfältig (verwenden Sie eine Wasserwaage zur Sicherstellung der Horizontalität) und bohren Sie an der gewünschten Stelle in die Wand oder Decke. Setzen Sie anschließend die Dübel mit einem Hammer in die Bohrlöcher ein. Schließlich schrauben Sie die Gewindehaken ein, die als Halterung für die Leinwand dienen. Vor der ersten Verwendung der Leinwand bitte sicherstellen, dass die Installation vollständig horizontal ist. Andernfalls könnte sich die Leinwand beim Aufrollen ungleichmäßig bewegen und die Stoffkanten beschädigen.

Die Leinwand kann auf zwei Arten bedient werden: mit der Fernbedienung oder direkt über die integrierte Steuerung. Für die manuelle Bedienung drücken Sie einfach die Tasten HOCH, RUNTER und STOPP an der Steuerbox. Zusätzlich verfügt die Leinwand über ein automatisches Stoppssystem, das beim vollständigen Einziehen des Tuchs oder beim vollständigen Ausfahren des oberen schwarzen Randes aktiviert wird. Der Benutzer kann die Leinwand auch an jeder gewünschten Zwischenposition stoppen.

WARNHINWEISE

Halten Sie die Leinwand von hohen Wärmequellen oder offenen Flammen fern.

Biegen Sie die Stoffoberfläche nicht manuell, da dauerhafte Spuren entstehen können.

Ziehen Sie nicht manuell am Leinwandstoff, um Schäden am Motormechanismus zu vermeiden.

Bei Verschmutzung vorsichtig mit einem leicht feuchten Tuch reinigen. Die Verwendung von Lösungsmitteln, Chemikalien oder Substanzen, die dauerhafte Spuren hinterlassen könnten, wird nicht empfohlen.

Fernsteuerung für Elektromotor Installiert die Schaltplanszeichnung

FERNBEDIENUNG
STEUERGERÄT

Generator

Aufwärts-Leiterfarbe: Braun

Mittlerer Leiterfarbe: Blau

Abwärts-Leiterfarbe: Schwarz

Erdleiterfarbe: Gelb-Grün

TECHNISCHE DATEN

Eingang: 230 VAC ±10% (50 Hz) oder 120 VAC ±10% (60 Hz)

Ausgang: Strom zum Motor: ≤3 A (230 VAC oder 120 VAC)

Maximale effektive Zeit pro Tastendruck: 120 Sekunden. Bei Überschreitung trennt das

Steuergerät die Stromversorgung des Motors

Arbeitsfrequenz: RF 315 MHz oder 433,9 MHz; IR 38 kHz

Reichweite der Fernbedienung: RF ≤20 m; IR ≤10 m, ±15° horizontal

Maximal effektive Fernbedienungen pro Bildschirm: ≤40 Stück

NORMALBETRIEB

Wenn der Bildschirm an die Stromversorgung angeschlossen ist, leuchtet die Betriebs-LED am Steuergerät.

Drücken Sie die Auf-Taste – ein „du-“ ist hörbar – der Bildschirm fährt nach oben.

Drücken Sie die Ab-Taste – ein „du-“ ist hörbar – der Bildschirm fährt nach unten.

Drücken Sie die Stopp-Taste – ein „du-“ ist hörbar – der Bildschirm stoppt.

KOPPLUNG

Halten Sie die Stop2-Taste des Steuergeräts 5 Sekunden lang gedrückt. Nach dem Signalton „du-du-“ befindet sich das Steuergerät im Kopplungsmodus.

Drücken Sie eine beliebige Taste auf der Fernbedienung, die gekoppelt werden soll. Nach dem Signalton „du---“ ist die Fernbedienung gekoppelt. Danach verlässt das Steuergerät den Kopplungsmodus.

(Wenn innerhalb von 8 Sekunden keine weitere Aktion erfolgt, verlässt das Gerät automatisch den Kopplungsmodus.)

Halten Sie die Stop2-Taste 15 Sekunden lang gedrückt. Nach dem Signalton „du-du-du-“ werden alle gespeicherten Fernbedienungen gelöscht.

FEHLERSUCHE

Steuergerät reagiert nicht: Stromversorgung prüfen.

Steuergerät funktioniert, Fernbedienung nicht: Kopplung gemäß Anleitung wiederholen.

Nur Hoch- oder Runterfunktion: Verkabelung gemäß Anleitung des Bildschirms überprüfen.

Fernbedienung hat geringe oder keine Reichweite: Batterie wechseln (23A 12☒V).

Motor funktioniert nicht: Kabelverbindungen überprüfen.

Garantiepolitik

Dieses Produkt entspricht dem im Land des Kaufs geltenden Gewährleistungsrecht.

Wenn Sie ein Problem haben, das nicht gelöst werden kann, müssen Sie auf das Internet www.prixton.com zugreifen und auf die Kontaktoption klicken, um uns Ihr

Unterstützungsformular zu senden. Die elektrischen und technischen Eigenschaften, die hier genannt wurden, entsprechen typischen Geräten und können ohne Vorankündigung geändert werden, um ein besseres Gerät anzubieten.

Vereinfachte EU-einverständniserklärung

La Trastienda Digital SL als Inhaber der Handelsmarke Prixton, mit dem Standort Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, erklärt hiermit, dass das im Folgenden detaillierte radioelektrische Gerät:

MARKE	MODEL BESCHREIBUNG		KATEGORIE
Prixton	CINEMA MAX	Electric projection screen	Image

der EU-Richtlinie 2014/53/UE des Europaparlaments und –rats vom 16. April 2014 entspricht.

Der komplette Text der EU-Einverständniserklärung kann unter dem folgenden Link abgerufen werden:

www.prixton.com LA TRASTIENDA DIGITAL
