Tipo de producto	Pantalla de proyección eléctrica
Marca	Prixton
Modelo	Cinema Max
Alimentación	230 VAC ±10% (50 Hz) o 120 VAC ±10% (60 Hz)
Corriente de salida del motor	≤ 3 A
Frecuencia de funcionamiento	RF 315 MHz o 433,9 MHz ; IR 38 kHz
Alcance del mando a distancia RF	≤ 20 m
Alcance del mando a distancia IR	≤ 10 m, ±15° horizontalmente
Número máx. de mandos a distancia	≤ 40 unidades
Tiempo de activación máx. por botón	120 segundos
Parada automática	Sí (lienzo retraído o borde desplegado)
Instalación	Pared o techo, con nivel y tacos
Uso	Mando a distancia o panel de control integrado
Mantenimiento y limpieza	Paño ligeramente húmedo, sin disolventes ni productos químicos
Precauciones	No doblar la tela, no tirar manualmente, mantener alejado de fuentes de calor
Cableado	Subida: Marrón, Medio: Azul, Bajada: Negro, Tierra: Amarillo-Verde
Pila del mando a distancia	23A 12V
Garantía	Conforme a la ley del país de compra
Sitio web de soporte	www.prixton.com

Preguntas frecuentes - Cinema Max Prixton

¿Cómo instalar correctamente la pantalla Cinema Max?

Tome medidas precisas con un nivel para garantizar la horizontalidad, luego perfore la pared o el techo. Inserte los tacos y atornille los ganchos roscados. Verifique que la instalación esté perfectamente horizontal antes del primer uso.

¿Cuáles son los modos de control de la pantalla?

La pantalla se puede controlar mediante el mando a distancia (RF o IR) o directamente a través del panel de control integrado con los botones SUBIDA, BAJADA y PARADA.

¿Cómo emparejar un nuevo mando a distancia?

Mantenga presionado el botón Stop2 del controlador durante 5 segundos. Después de la señal sonora 'du-du-', presione cualquier botón del mando a distancia. Un 'du---' confirma el emparejamiento. El controlador sale del modo automáticamente después de 8 segundos.

¿Cómo borrar todos los mandos a distancia emparejados?

Mantenga presionado el botón Stop2 durante 15 segundos. Después de escuchar 'du-du-du-', todos los datos aprendidos se eliminan.

¿Qué hacer si el mando a distancia no funciona?

Verifique la alimentación del controlador. Si el controlador funciona pero el mando a distancia no, vuelva a emparejarlo. Si el alcance es corto o inestable, reemplace la pila por una 23A 12V.

¿Cómo limpiar la tela de la pantalla?

Use un paño ligeramente húmedo para limpiar suavemente. Nunca use disolventes, productos químicos o sustancias abrasivas que podrían dejar marcas permanentes.

¿Cuáles son las advertencias de seguridad importantes?

Mantenga la pantalla alejada de fuentes de calor y llamas. No doble la tela manualmente ni tire del lienzo para evitar dañar el mecanismo del motor.

¿Qué hacer si el motor no funciona?

Verifique la conexión de los cables. Asegúrese de que el controlador esté encendido (LED encendido). Si solo funciona un sentido de movimiento, verifique el cableado según las instrucciones (marrón: subida, azul: medio, negro: bajada).

¿Cuál es el alcance del mando a distancia?

El mando a distancia RF tiene un alcance de ≤ 20 metros, y el mando a distancia IR de ≤ 10 metros con un ángulo horizontal de ±15°.

¿Dónde encontrar el soporte técnico o la declaración de conformidad?

Para cualquier asistencia, visite www.prixton.com y use el formulario de contacto. La declaración de conformidad UE completa está disponible en el mismo sitio.

MANUAL DE USUARIO Cinema Max Prixton

PANTALLA DE PROYECCIÓN ELÉCTRICA

ELECTRIC PROJECTION SCREEN

INDEX

ES 3

EN 6

FR 9

IT 12

DE 15

PT 18

NL 21

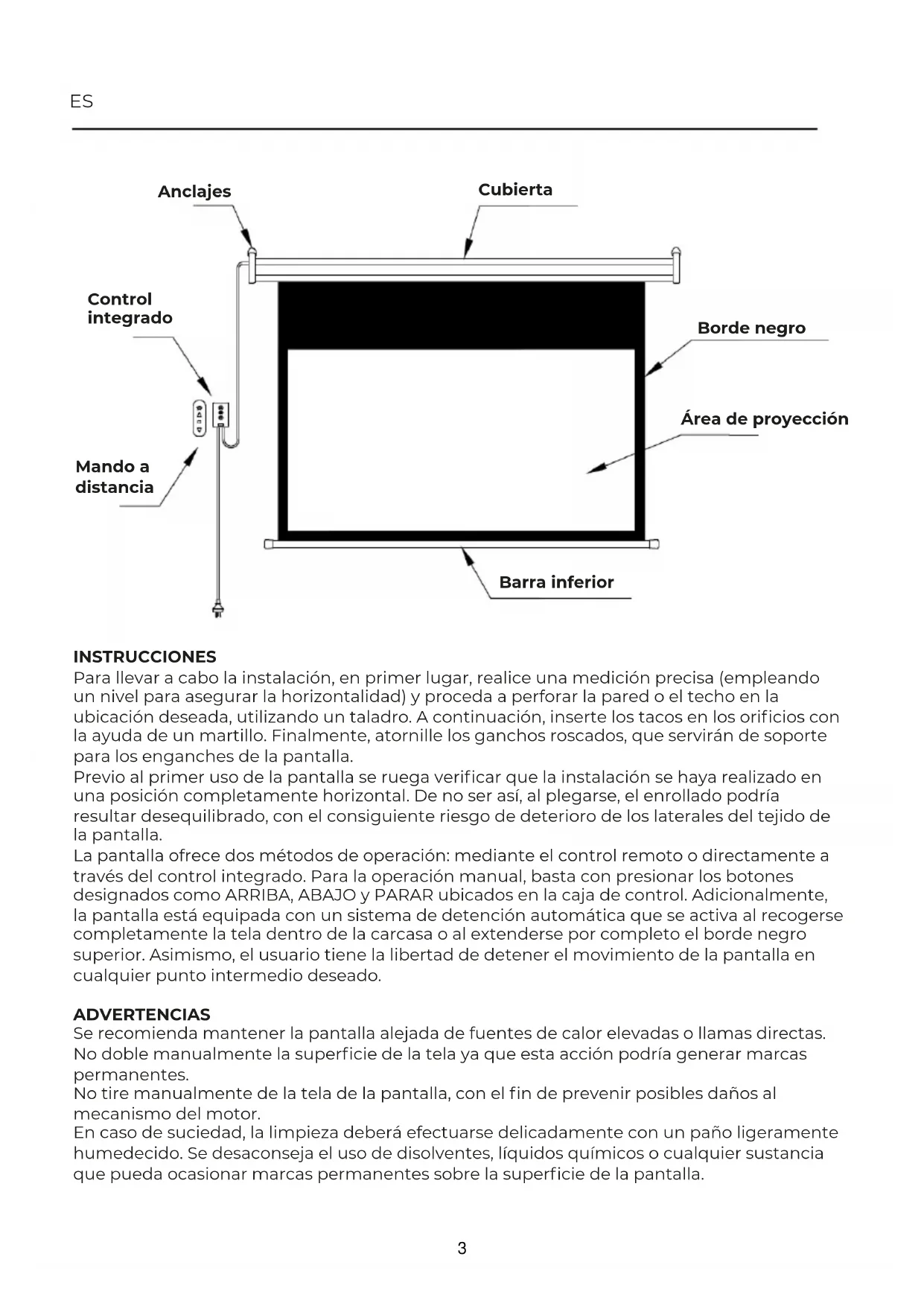

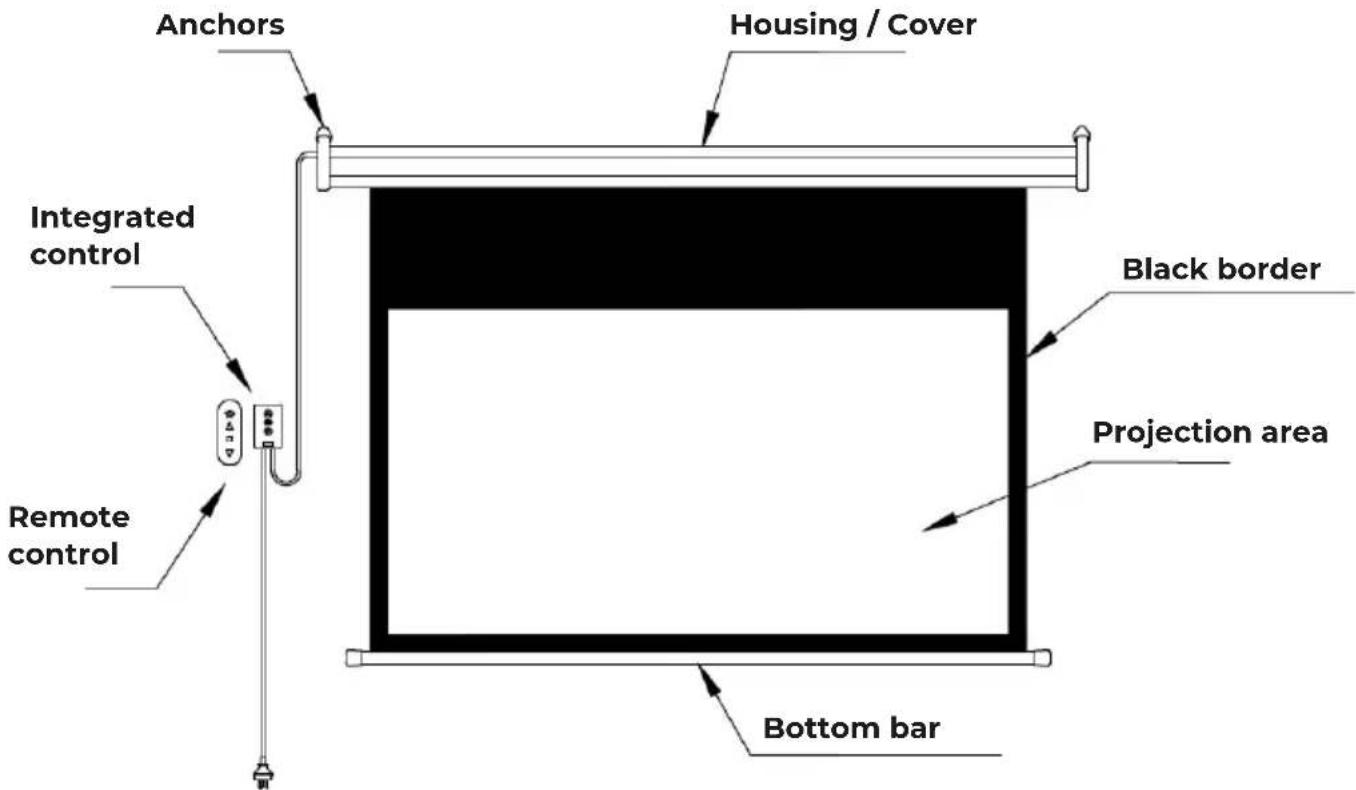

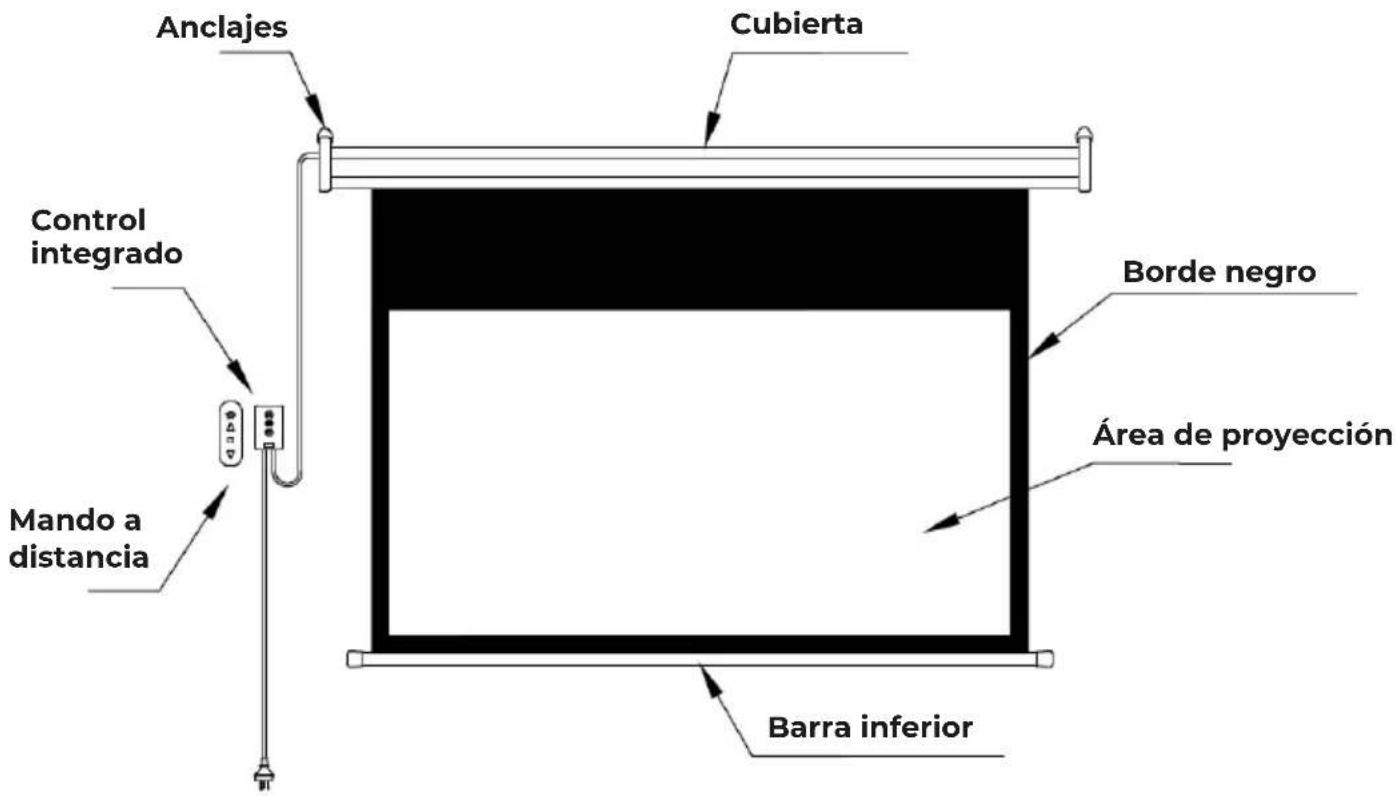

Anclajes Cubierta Control integrado Mando a distancia Borde negro Área de proyección Barra inferior

INSTRUCCIONES

Para llevar a cabo la instalación, en primer lugar, realice una medición precisa (empleando un nivel para asegurar la horizontalidad) y proceda a perforar la pared o el techo en la ubicación deseada, utilizando un taladro. A continuación, inserte los tacos en los orificios con la ayuda de un martillo. Finalmente, atornille los ganchos roscados, que servirán de soporte para los enganches de la pantalla.

Previo al primer uso de la pantalla se ruega verificar que la instalación se haya realizado en una posición completamente horizontal. De no ser así, al plegarse, el enrollado podría resultar desequilibrado, con el consiguiente riesgo de deterioro de los laterales del tejido de la pantalla.

La pantalla ofrece dos métodos de operación: mediante el control remoto o directamente a través del control integrado. Para la operación manual, basta con presionar los botones designados como ARRIBA, ABAJO y PARAR ubicados en la caja de control. Adicionalmente, la pantalla está equipada con un sistema de detención automática que se activa al recogerse completamente la tela dentro de la carcasa o al extenderse por completo el borde negro superior. Asimismo, el usuario tiene la libertad de detener el movimiento de la pantalla en cualquier punto intermedio deseado.

ADVERTENCIAS

Se recomienda mantener la pantalla alejada de fuentes de calor elevadas o llamas directas. No doble manualmente la superficie de la tela ya que esta acción podría generar marcas permanentes.

No tire manualmente de la tela de la pantalla, con el fin de prevenir posibles daños al mecanismo del motor.

En caso de suciedad, la limpieza deberá efectuarse delicadamente con un paño ligeramente humedecido. Se desaconseja el uso de disolventes, líquidos químicos o cualquier sustancia que pueda ocasionar marcas permanentes sobre la superficie de la pantalla.

Controlador Remoto de Electromotor Instala el diagrama esquemático

Diagrama esquemático de cableado

Color del cable de subida: Marrón

Color del cable del medio: Azul

Color del cable de bajada: Negro

Color del cable de tierra: Amarillo con verde

DATOS TÉCNICOS

Entrada: 230 VCA ±10% (50 Hz) o 120 VCA ±10% (60 Hz)

Salida: corriente al motor: ≤3 A (230 VCA o 120 VCA)

Tiempo máximo efectivo por pulsación: 120 segundos. Si se supera este tiempo, el controlador cortará la alimentación al motor

Frecuencia de trabajo: RF 315 MHz o 433.9 MHz; IR 38 kHz

Distancia de control remoto: RF ≤20 m; IR ≤10 m, ±15° horizontal

Número máximo de mandos efectivos por pantalla: ≤40 unidades

Cuando la pantalla se conecta a la corriente, el LED de encendido del controlador se ilumina.

Presione el botón de subida, escuchará un "du-" y la pantalla subirá.

Presione el botón de bajada, escuchará un "du-" y la pantalla bajará.

Presione el botón de parada, escuchará un "du-" y la pantalla se detendrá.

EMPAREJAMIENTO

Mantenga presionado el botón Stop2 del controlador durante 5 segundos. Después de escuchar "du-du-", el controlador entrará en estado de emparejamiento.

Presione cualquier botón del mando a distancia que desee emparejar con este controlador. Después de escuchar “du---”, el mando quedará emparejado con el controlador. Luego, el controlador saldrá del modo de configuración.

(Si no se realiza ninguna otra operación en 8 segundos, el controlador saldrá automáticamente del modo de configuración).

Mantenga presionado el botón Stop2 del controlador durante 15 segundos. Después de escuchar "du-du-du-", se borrará todo el contenido aprendido por el control remoto.

SOLUCIÓN DE PROBLEMAS

El controlador no responde: Verifique la conexión eléctrica.

El controlador funciona pero el mando no: Consulte el apartado de emparejamiento para copiar la señal del mando.

Solo sube o baja: Verifique la conexión siguiendo las instrucciones de la pantalla.

La distancia de control es corta o irregular: Cambie la batería (23A 12 V).

El motor no funciona: Revise la conexión de los cables.

Política de garantía

En cumplimiento de lo establecido a tal efecto por el Real Decreto Legislativo 03/2014, de 27 de marzo, se pone a disposición de los interesados, accediendo a www.prixton.com, cuanta información sea necesaria para ejercer los derechos de desistimiento atendiendo a los supuestos que recoge dicha ley, dando por cumplidas las exigencias que esta demanda de la parte vendedora en el contrato de venta. Las características técnicas y eléctricas que aquí se brindan corresponden a unidades típicas y podrían cambiarse sin previo aviso con el fin de proveer un mejor equipo.

Declaración UE De Conformidad Simplificada

Por la presente, La Trastienda Digital SL como propietaria de la marca comercial Prixton, ubicada en Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que el tipo de equipo radioeléctrico que a continuación se expone:

MARCA	MODELO DESCRIPCIÓN	CATEGORÍA
Prixton CINEMA MAX	Pantalla de proyección eléctrica	Imagen

Es conforme con la Directiva 2014/53/UE del Parlamento Europeo y del consejo de 16 de abril de 2014.

El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente:

www.prixton.com LA TRASTIENDA DIGITAL

Número máximo de controles remotos por tela: ≤40 unidades
