LBN1300TV - Cave à vin LE CHAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin
Marque	Le Chai
Modèle	LBN1300TV
Capacité maximale	123 bouteilles (0,75 L standard Bordeaux)
Dimensions (L x P x H)	630 x 716 x 1797 mm
Poids	111 kg
Alimentation	220-240 V~ 50 Hz
Classe climatique	N/ST (16 °C à 38 °C)
Dégivrage	Automatique (No Frost)
Type d'installation	Encastrable ou pose libre
Plage de température zone supérieure	5 °C à 10 °C (réglable, défaut 6 °C)
Plage de température zone inférieure	10 °C à 18 °C (réglable, défaut 12 °C)
Éclairage intérieur	LED (extinction automatique après 10 minutes ou mode continu)
Système anti-vibrations	Silent-blocs sur compresseur
Filtre à charbon	Passif (en position basse)
Porte	Verre traité anti-UV
Bac d'humidification	Oui (sur clayette sous ventilateur)
Réfrigérant	R600a (isobutane)
Garantie fabricant	5 ans
Disponibilité pièces détachées	7 ans à compter de la date d'achat
Certifications	Directives européennes 2014/35/UE et 2014/30/UE
Référence énergétique	https://eprel.ec.europa/qr/436253

FOIRE AUX QUESTIONS - LBN1300TV LE CHAI

Comment régler la température dans ma cave à vin ?

Utilisez les boutons zone supérieure et zone inférieure (repères 5 et 6) situés sur le bandeau de commande intérieur. Chaque pression incrémente la température d’un degré. La zone supérieure peut être réglée de 5°C à 10°C (défaut 6°C) et la zone inférieure de 10°C à 18°C (défaut 12°C). L’affichage clignote 5 secondes avant de revenir à la température réelle.

Que faire si la cave ne refroidit pas assez ?

Vérifiez d’abord la température ambiante (doit être entre 16°C et 38°C). Assurez-vous que la porte est bien fermée et que le joint est étanche. Évitez d’ouvrir trop souvent la porte. Vérifiez que l’appareil n’est pas trop près d’une source de chaleur et qu’il y a un espace d’au moins 2 cm sur les côtés et 10 cm au-dessus. Si le problème persiste, réajustez la température réglée.

Comment changer le sens d’ouverture de la porte ?

Débranchez l’appareil. Retirez les vis de porte et les caches charnière, puis la charnière supérieure droite et la porte. Retirez l’axe droit et installez l’axe gauche (fourni) dans le côté supérieur droit. Tournez la porte de 180°, placez-la sur la charnière inférieure gauche et installez la charnière supérieure gauche. Revissez et remettez les caches. Cette opération nécessite deux personnes.

Comment nettoyer l’intérieur de la cave ?

Débranchez l’appareil. Retirez tous les accessoires (clayettes, tiroirs). Lavez-les à l’eau tiède avec un détergent doux et inodore (ex : liquide vaisselle), rincez à l’eau javellisée et séchez soigneusement. Nettoyez les parois intérieures de la même façon, en insistant sur les supports de clayettes et le joint de porte. Dépoussiérez régulièrement le condenseur à l’arrière.

La lumière intérieure ne s’allume pas, que faire ?

Appuyez sur le bouton lumière (repère 2). Si rien ne se produit, la LED est peut-être défectueuse. Les LED ne sont pas remplaçables par l’utilisateur ; contactez le service après-vente. Vérifiez aussi que l’appareil est sous tension et que l’affichage fonctionne.

Que signifie l’alarme ‘HI’ sur l’écran ?

L’alarme ‘HI’ indique que la température intérieure dépasse 23°C. Vérifiez que la porte est fermée, que la ventilation n’est pas obstruée et que l’appareil n’est pas exposé à une source de chaleur. L’alarme sonore retentit pendant une heure. Une fois la cause résolue, l’alarme s’arrête automatiquement.

Comment installer le filtre à charbon ?

Le filtre à charbon passif est déjà installé en position basse dans la caisse. Il n’est pas nécessaire de l’installer vous-même. Son rôle est de filtrer les odeurs pouvant altérer le goût du vin. Aucune maintenance n’est requise ; remplacez-le si nécessaire selon les instructions du fabricant (non précisé dans la notice).

Quelle est la capacité maximale et comment la charger ?

La capacité maximale annoncée est de 123 bouteilles standard de Bordeaux 0,75 L. En réalité, le nombre peut varier selon la forme des bouteilles. Pour une meilleure conservation, ne dépassez pas la charge indiquée et évitez de bloquer la ventilation. Utilisez les clayettes et tiroirs comme indiqué : les clayettes coulissent à 1/3 pour accéder aux bouteilles.

Puis-je stocker des denrées alimentaires dans cette cave ?

Non, cette cave à vin est uniquement destinée au stockage du vin. Elle n’est pas conçue pour des denrées alimentaires périssables. La plage de température (5-18°C) n’est pas adaptée à la conservation des aliments frais. Ne l’utilisez pas à d’autres fins.

Comment activer l’éclairage en continu ?

Appuyez sur le bouton lumière (repère 2) pendant au moins 5 secondes. L’afficheur indique ‘LP’ puis revient à la température. La lumière reste alors allumée en permanence. Pour revenir au mode automatique (extinction après 10 minutes), appuyez à nouveau 5 secondes sur le même bouton jusqu’à voir ‘LF’.

MODE D'EMPLOI LBN1300TV LE CHAI

Présentation de l'appareil	Page 3
Avertissements et conseils importants	Page 4
Installation	Page 9
Informations spécifiques	Page 10
Utilisation	Page 13
Entretien	Page 15
Problèmes et solutions	Page 16

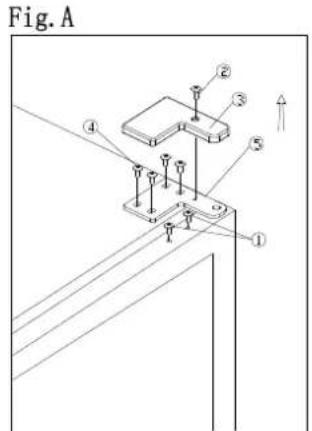

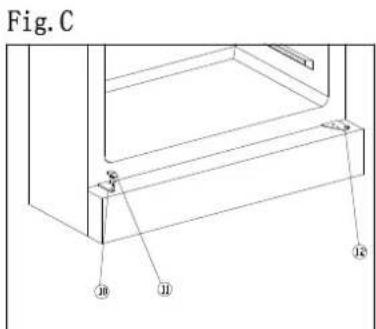

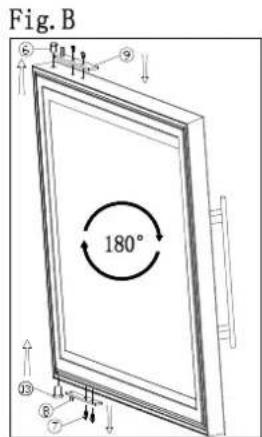

Changement du sens d'ouverture de la page	Page 17

CHARACTERISTIQUES TECHNIQUES ET ENERGETIQUES

Marque : Le Chai Catégorie d'appareil de réfrigération menager : 2	Modèle LBN1300TV (123 bouteilles Max)
Alimentation	220-240V~ 50Hz
Dimension (L*P*H) (mm)	630 x 716 x 1797
Poids	111kg
Dégivrage	Sans givre
Classe climatique: Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre :	N/ST 16°C et 38°C
Type d'installation	Encastrable ou pose libre

Cet apparéil est destiné uniquement au stockage du vin.

La fiche d'information sur le produit selon le règlement 2019/2016/UE est disponible via

Modèle	Site web	QR-code
LBN1300TV	https://eprel.ec.europa/qr/436253

Cet apparéil est conforme aux exigences des Directives Européennes :

2014/35/UE relative à la sécurité électrique

2014/30/UE relative à la compatibilité electromagnétique

C

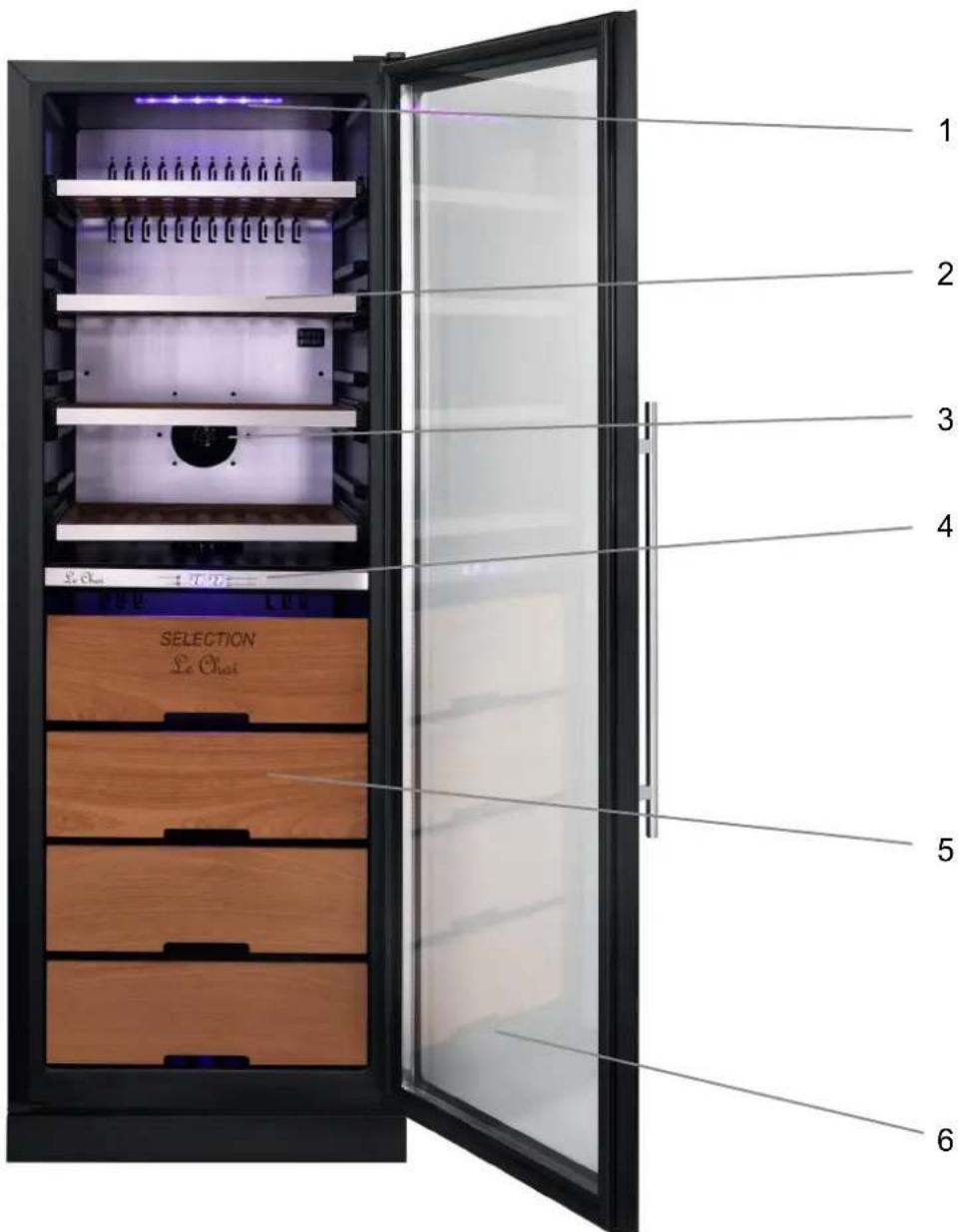

PRESENTATION DES APPAREILS

1 - Lumière
2 - Clayettes (zone de conservation)
3 - Ventilation

4 - Bandeau de commande
5 - Tiroirs (zone de vieillissement)
6 - Porte en verre

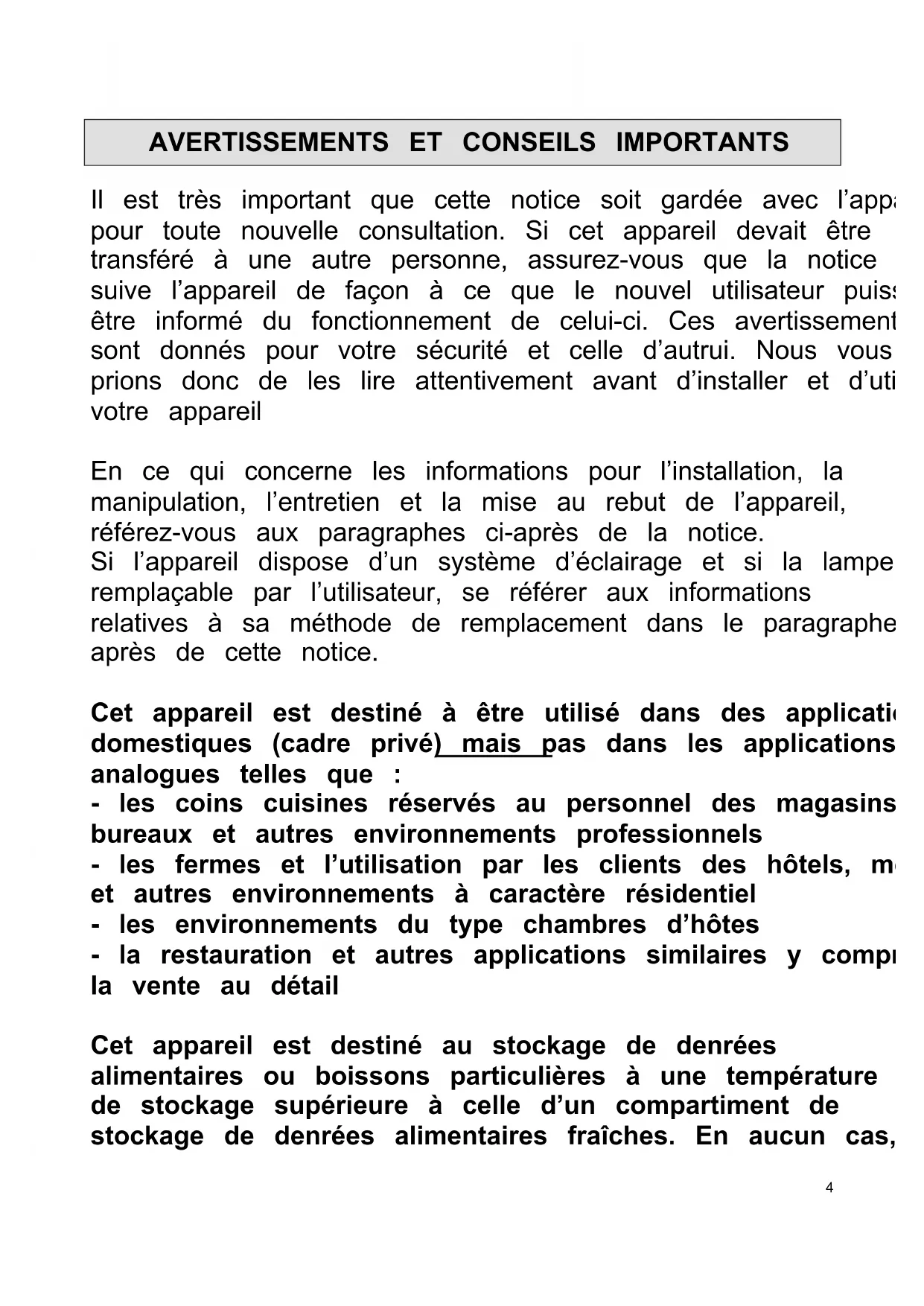

AVENTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appa pour toute nouvelle consultation. Si cet apparéil avait été transféré à une autre personne, assurez-vous que la noticesuite suive l' apparéil de façon à ce que le nouvel utilisateur puis est informé du fonctionnement de celui-ci. Ces avertissement sont disponibles pour votre sécurité et celle d'autrui. Nous vous prions donc de les dire attentivement avant d'instructor et d'utilitevez apparéil

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, reférez-vous aux paragraphs ci-après de la notice.

Si l'appareil dispose d'un système déclairage et si la lampe remplaçable par l'utilisateur, se référer aux informations relatives à sa méthode de remplacement dans le paragraph après de cette notice.

Cet apparéil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins bureaux et autres environnement professionals
• les fermes et l'utilisation par les clients des hotels, m et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y complila vente au détail

Cet apparéil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieur à celle d'un compartment de stockage de denrées alimentaires fraîches. En aucun cas,

n'est destiné à conserver des denrées alimentaires fraîches. Ne l'utilisez pas à des fins commerciales ou industriielles ou pour d'autre but que celui pour lequel il est créé concu.

Sécurité

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques sensorielles ou mentales réduites ou dénuées d'expérience de connaissance, s'ilts (si elles) sont correctement surveillé(e) ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Il convient de maintainir à distance les enfants de moins de ans, à moins qu'ils ne soient sous une surveillance continues.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.
• Les enfants âgés de 3 à 8 ans sont autorisés à charger décharger les appareils de réfrigération.
• Débranche toujours la prise de courant avant de procéder à son nettoyage; de procéder à son dégivrag de changer la lampe d'éclairage; de déplacer l'appareil de nettoyer le sol sous l'appareil.
• MISE EN GARDE : Ne pas endommager le circuit de réfrigération.
• MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartment de stockage des denrées, à moins qu'ils ne soient du type recommendé par le fabricant.

• MISE EN GARDE : Ne pas utiliser de dispositifs mécanique autre moyens pour accélérer le processus de dégivrage aut que ceux recommendés par le fabricant.

• MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'ordinateil.
• AVERTISSEMENT: Ne pas placer de socles mobiles de pris multiples ni de blocs d'alimentation portables à l'arrête de l'appareil
• Cet apparéil n'est pas destiné à être mis en fonctionnement moyen d'une minuteurie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui m l'apparéil sous tension automatiquement.
• Ne pas stocker dans cet apparéil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincide ni endommagé.
• Àprous installation, vérifie qu'il ne repose pas sur le cable d'alimentation.
• Si le cable d'alimentation est endommagé, il doit être remp par le fabricant, son service après-vente ou des personnes qualifications similaires afin d'éviter un danger.
• Cet apparéil est lourd ; faites attention lors d'un déplaceme
• Si vous appeareil a eté couché pendant le transport, attendr 48h avant de lemettre en fonctionnement.
  Assurez-vous que l'endetroit où est posé votre apparéil puisse supporter le poids de celui-ci une fois charge (1 bouteille et 75cl est environ égal à 1,3kg).
• L'ampoule est destinée à être exclusivement utilisée dans ce的应用.

L'ampoule ne convient pas pour l'éclairage d'une piece d'un menage.
- Il convient de respecter le chargement dans les compartments indiqués dans la notice et le produit.
Cet apparéil de réfrigération ne convient pas pour la congélation de denrées alimentaire.
- Des ouvertures de la porte de manière prolongée sont susceptibles d'entrainer une augmentation significative de température des compartments de l'appareil.
- Nettoyer régulièrement les surfaces et les systèmes d'évacuation accessibles.
- Si l'appareil de réfrigération demeure vide de maniere prolongée, leMETRE hors tension, eneffectuerle dégivrage, nettoyer,le sécher,et laisser la porte ouverte pour préveni développement de moisissures à l'intérieur de l'appareil.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
• En cas de panne, n'essayez pas de réparer l'ordinateil vous même. Les réparations effectuees par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.
• En cas de panne, n'essayez pas de réparer l'appareil vous même. Les réparations effectuees par du personnel non-qualifié peuvent provoquer des dommages.
• En cas de panne, contactez le service après-vente de votre revendeur. Le fabriquant offre une garantie minimale de 2 à combter de la date d'achat. La durée effective est inscrit sur votre facture d'achat. De même la durée de disponibilité des pieces nécessaires à la réparation de l'appareil est disponible auprès de votre revendeur.

Frigorigène

DANGER: Risque d'incendie / Matieres inflammables. Le gaz frigorigène contenu dans le circuit de cet apparéil est de l'isobutane (R 600a), gaz peu polluant mais inflammable.

• Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique
• N'utilisezaucun outil coupant ou pointu pour dégiverr l'appa
• N'utilisezaucunappareilelectriquea l'intérieurde l'appare Si le système de réfrigération est endommagé :
• N'utilisez pas de flambre pres de l'appareil.
• Evitez les étincelles - n'allumez pas d'appareil électrique ou de lampe électrique.
• Ventilez immédiatement la piece

Mise au rebut

Cet apparéil est marqué du symbole du tri sélectif relatifs aux déchets d'équipemer électriques et électroniques. Cela signifie que ce produit doit être pris en charge un système de collecte sélectif conformément à la directive européen 2012/19/UE afin de pouvoir soit être recyclé soit demantelé afin de réduire tout impact sur

I'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou regional. Les produits électroniques n'avant pas fait l'objet d'un tri sélectif sont potentiellement dangere pour l'environnement et la santé humaine en raison de la présence de substances dangere

Cet apparéil contient des agents moussants inflammables. En fin de vie du produit, il doit mis au rebut dans un endroit approprié, capable de recycler les réfrigérateurs. Pour cela contactez la mairie de votre domicile. En aucun cas vous ne devez jeter cet apparéil sur publique.

INSTALLATION

Si cet appeareil, muni d'une fermeture magnétique, est destiné à en replacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de leMETRE rebut. Cela évitera que des enfants puissant s'y enfermer etmettre ainsi leur vie en danger.

Emplacement

• Placez votre apparéil loin d'une source de chaleur (chauffage, cuisson, rayons solaires). Pour le fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +16^ C + 38^ C (classe N/ST). En dehors de ces limites; l' apparéil ne fonctionnera plus normalement.
• Veillez à une bonne circulation de l'air à l'arrière de l'appareil, ne le plaquez pas contre un n'éviter les bruits dus aux vibrations. Veillez à ce que l'air circule librement tout autour de l'appare ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommage d'énergie.

Laissez un espace vide de 2 cm au minimum entre les murs et les parois de la cave à vin et cales à l'arrête de la cave comme indiqué ci-dessous pour avoir un espace minimum entre l'arrière cave à vin et le mur. Laissez un espace vide de 10 cm au minimum au-dessus de l'appareil.

• Cet appeareil doit être installé de façon à ce que la prise de courant reste accessible. As you's after l'avoir installe qu'il ne repose pas sur le cable d'alimentation.
• Mettez l'appareil de niveau en agissant sur les 2 pieds régiables.

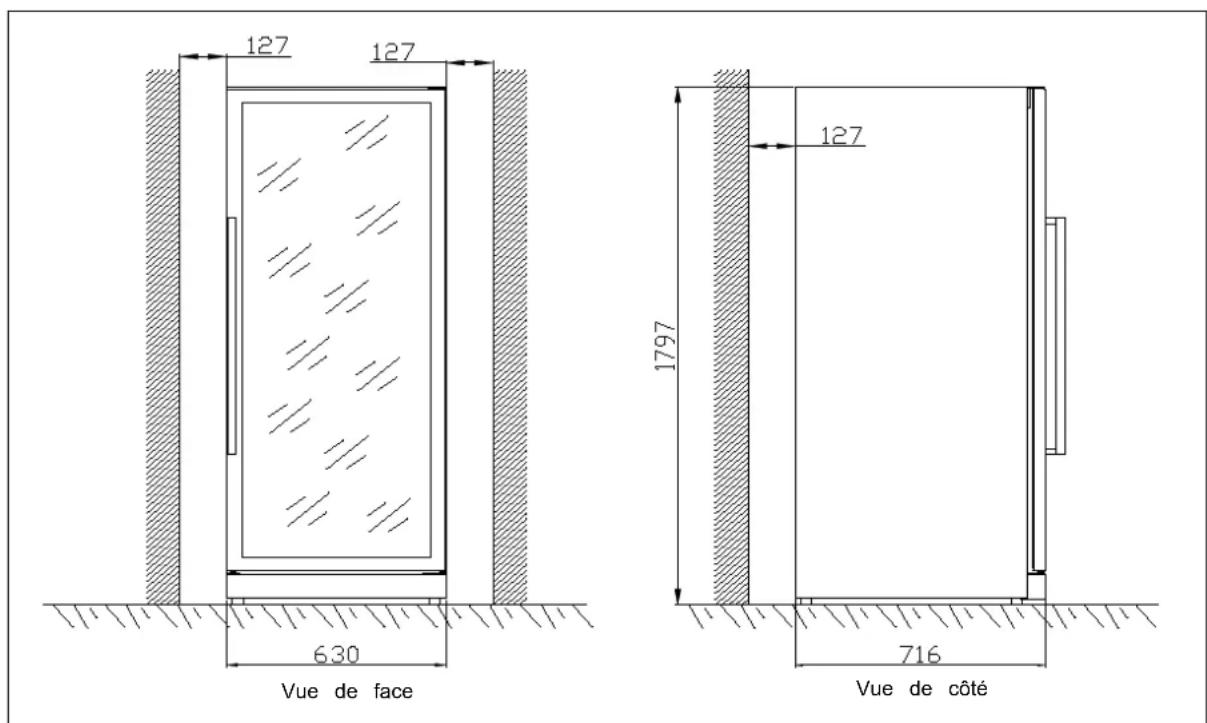

Encastrement

Ci-dessous le schéma d'encastrement à prendre en considération pour installer dans lesIRMUEs conditions l'appareil.

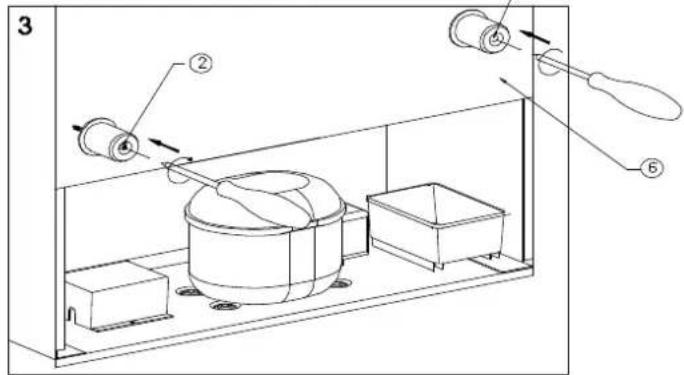

Installation des cales

① et ④ :vis
② et ⑤ :cales
③ : tournevis cruciforme
6:arriere de la cave

1- Preindre les 2 cales (2 et 5) et les vis longues (1 et 4)
2- Insérer les vis (1 et 4) dans les cales (2 et 5) comme dans le schéma 2 ; la base large à l'extérieur.
3- A l'arrière de la cave (6) il y a 2 autocollants noirs, à l'aide d'un tournevis (3) visser les vis (1 et 4) directement à travers les autocollants.

Branchement au réseau

Votre appeareil est prevu pour fonctionner sous une tension de 230 volts monophasee.

Il doit être raccordé à une prise murale munie d'un contact de terre et protégée par un fu 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d'électri

INFORMATIONS SPECIFIQUES

• Il est recommandé d'installer votre cave à vin dans une piece tempérée.
• Si la lumière interieure reste allumée, veuillez notes que la température interieure sera plus importante.
• La température à l'intérieur de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées.
• Afin de conserver vos vins à une tempéature stable, éviter de laisser la porte ouverte trop longtemps.
• Ne pas installer votre cave à vin à proximé d'une source de chaleur et éviter les rayons directs du soleil.
  Pour garantir votre sécurité et ne pas alterer le vin, ne pas placer notre cave dans des lieux humides.
• Ne stocker pas de denrées alimentaires pérssibles dans cette cave à vin.
  La cave a vin n'est pas concue pour etre utilise dans un garage, a l'extérieur ou en plein air.
• Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin :

Grands vins de Bordeaux - Rouge

16-17°C

Grands vins de Bourgogne - Rouge

15-16°C

O Rouge légers, fruítés, jeunes

11-12°C

Rosés de Provence, vins de primeur

10-12°C

Blancs secs et vins de pays rouges

10-12°C

Vins de pays blancs

8 - 10^

Champagnes

7-8°C

Vins liquoreux

6^ C

• La stabilité de la température est la plus importante quand il s'agit de stocker du vin.
• L'exposition à la lumière, vibrations ou variations de température et l'humidité peuvent gâcher le vin.

Le système de climatisation

Selon l'avis des spécialistes, la température ideale de conservation des vins se situe autour de 12^ , dans une fourchette de 10^ à 14^ . Ne pas confondre avec la température de service, qui elle varie selon la spécifique de chaque type de vin de 5 à 18^ .

Il est surtout important d'éviter les variations brutes de température. Conçu par des spécialistes, pour des cènophiles, cet apparéil, contrairement au simple réfrigérateur, assure Electroniquement un contrôle de température moyenne constante.

Le système anti-vibrations :

Le compresseur est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve interieure est isolé la carrosserie par une épaissce couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations aux vins.

Le système d'humidification :

Cet apparéil est équipé d'un bac (selon modèle) qui maintain un niveau correct d'humidité. Si l'ho est trop BASSE, remplissez le niveau du réservoir aux 3 / 4 de sa capacité. Vérifiez le niveau d'eau temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous dédiez pas l' apparéil à leur mise à température de service uniquement (avec des rotations rapides vos bouteilles).

Le système anti-UV :

La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleine, les vins sont naturellement à l'abri sous réserve bien entendu d'ouvertures limitées). Ce modele à porte verre a l'objet d'un traitement particulier, qui filtreet les rayons ultra-violets néfastes ; les vins sont donc parfaitement à l'abri.

Filtre à charbon (passif) :

Cette cave est equipée d'un filtre à charbon en position basse dans la caisse qui permet de filtr odeurs pouvant être presents et pouvant ALTERER le goût du vin.

Dégivrage :

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de glace, aucune opération n'est nécessaire pour les éliminer.

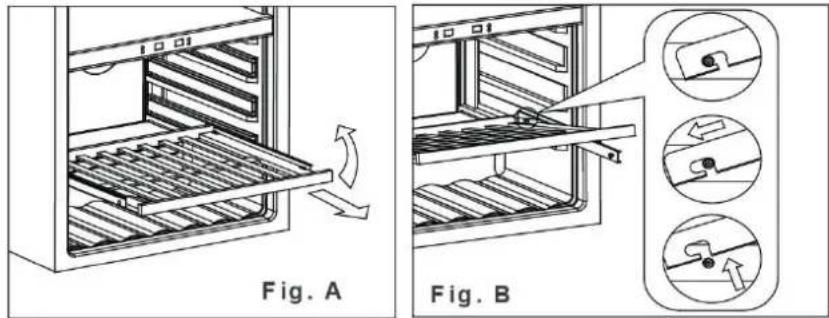

Clayettes

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant les clayettes pourmettre ou enlever les bouteilles.

Pour un plus simple accès au contenu des clayettes vous devez faire glisser la clayette vers l'ex d'environ 1/3 (fig. A) cependant elles sont conçues avec une butée d'arrêt de chaque côté pour qu'les bouteilles ne tombent.

Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schema et tirer pousser selon les cas (fig. B).

CHARGEMENT

Les quantités maximes de chargementannoncées de bouteilles sont données à titre indicatif, ne pas contractuelles, elles permettent d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectuels avec une bouteille standard ; dans la réalité, on pourrait à l'extreme, plus de bouteilles en empilage sans clayettes mais une « cave variee » se constitue grande variété de l'utilisation quotidienne d'une cave limite son chargement. Vous en chargerez doit probablement un peu moins que le maxima anoncé.

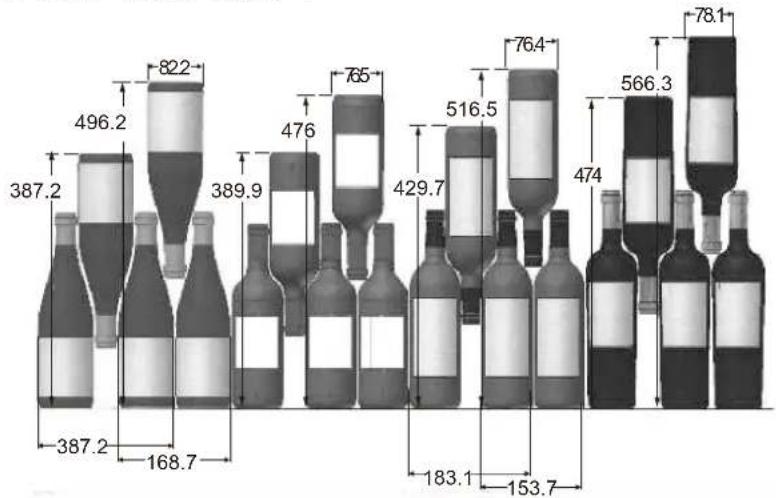

Comment garnir et tener votre cave :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes.
Vous noterez les différences de rangement selon hauteur des bouteilles, diametre et methode de croissement.

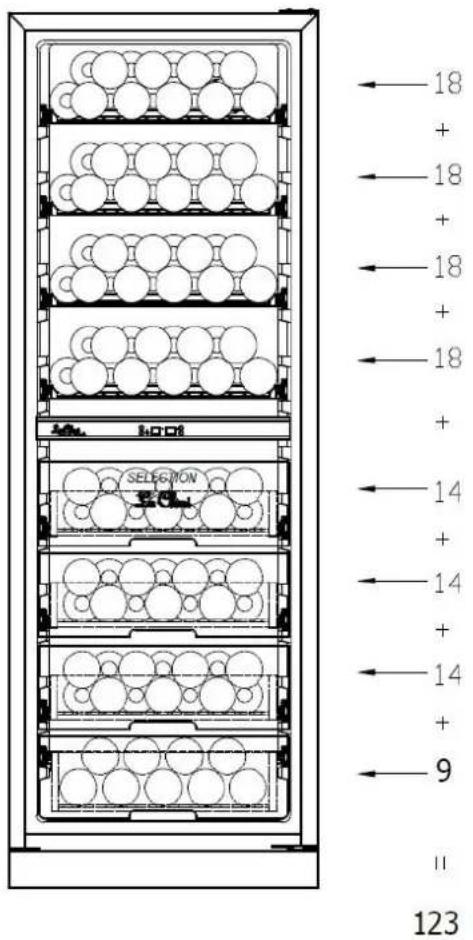

Chargement pour les capacités maximales

Le nombre maximum d'entreposage est basé sur des bouteilles de Bordeaux standard de 0,75

Pour une meilleure conservation et éviter le gaspillage alimentaire
Pour éviter une alteration du vin, il est important que la température reste stable dans la cavité, éviter d'ouvrir fréquement la porte et de boucher les ventilations interieures.
Pour éviter l' apparition de moisissure, veuillez éviter d'avoir trop d'humidité dans la cavité.

UTILISATION

Mise en fonctionnement

L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légarement savonneuse (produit à vaisselle). N'utilise ni produit abrasif ni poudre à recuner risqueraient d'abimer les finitions.

Utilisation

ATTENTION ! Les caves à vin sont destinées uniquement au stockage et à la conservation

IMPORTANT : Voitre cave à vin est idéalement adaptée pour contenir des bouteilles de style Bordeaux de 0,75 litre. Étant donné qu'elle peut contenir de plus grandes bouteilles, assurez-vous qu'elles n'empêchent pas la porte de fermer correctement.

• Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.

Lorsque you chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil d'atteindre la température désirée.

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartment

Réglage de la température

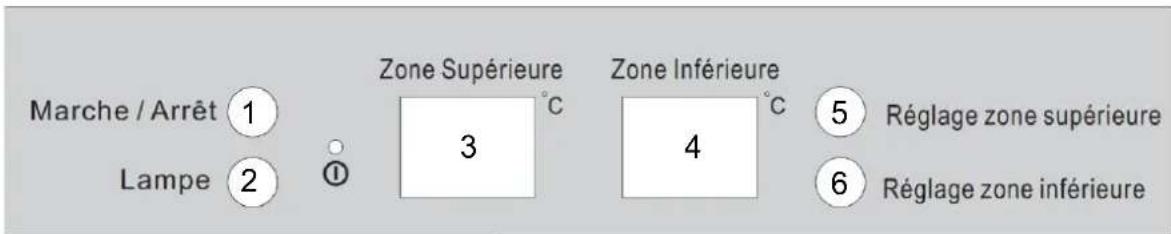

Bandeau de commande

1 - Bouton Marche / Arret
2 - Bouton lumière
3 - Afficheur digital de température de la zone supérieure

4 - Afficheur digital de température de la zone inférieure
5 - Bouton de réglage de la zone supérieure
6 - Bouton de réglage de la zone inférieure

Mise en marche de l'appareil

Appuyer environ 3 secondes sur le bouton Marché Arret

Proceder de même pour l'eteindre.

Contrôle de la températe

La température interieure est réglée par le thermostat électronique commandé par les boutons situés l'intérieur de l'appareil (repère 5 et 6).

Chaque pression sur les touches « zone supérieure » ou « zone inférieure » incrémente d'un de la zone sélectionnée. Pour obtenir une température inférieure à celle indiquée, appuyer plusieurs fo jusqu'à ce que l'afficheur indique la température souhaitée.

Après avoir sélectionné la température, l'afficheur va clignoter pendant 5 secondes, et affichera la température actuelle dans la cave à vin

NOTES :

• La température par défaut est 6^ dans la zone supérieure et 12^ dans la zone inférieure
• Les plages de température de cette cave à vin sont entre 5^ et 10^ pour la zone supérieure et 10^ et 18^ pour la zone inférieure
• Pour éviter une condensation trop importante lorsque que la température ambiente est supérieure à 28^ , ne pas descendre la température en dessous de 7^

Fonction de récapuration de température

En cas de coupure de courant, cette cave a vin peut memoriser les réglages de température pré et, lorsque le courant est rétabli, la température revient au réglage de la température avant la co

Alarme de température

Si la température interieure est supérieure à 23^ , le message "HI" apparait sur le panneau d'affit et l'alarme sonore est émise pendant une heures en continu. L'alarme informe que la température interieure est trop élevé, veuillez vérifier la raison.

Si la température interieure est inférieure à 0^ , "LO" apparait sur le panneau d'affichage et l'alarme sonore et l'indicateur de dysfonctionnement s'allument en même temps. L'alarme informe que la température interieure est trop BASSE, veuillez vérifier la raison.

Contrôle de la lumière

Pour allumer ou eteindre la lumiere interieure, appuyer sur bouton .

La lumière (LED) est adaptée pour la conservation du vin.

Afin de réduire la consommation d'énergie, la lumière LED s'est automatique au bout de 10 minutes. Toutefois, il est conseilé d'eteindre la lumière en utilisation normale ou après chaque utilise Si néanmoins, vous souhaitez laisser la lumière allumée, la procédure est la suivante ; laisser appeur sur le bouton 2 pendant au moins 5 seconds ; l'afficheur indique alors « LP ». Àpres quelques l'afficheur revient à l'indication de température et la lumière restera allumée continuèlement. Pour revenir à l'extinction automatique de la lumière au bout de 10 minutes, laisser appuyer sur le bout pendant au moins 5 secondes ; l'afficheur indique alors « LF ». Àpres quelques secondes l'afficheur revient à l'indication de température et la lumière s'eteindra automatiquement.

NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin après une longue période d'inutilisation, la température interieure ne sera pas immédiatement la température affichée sur l'indicateur ; en effet, il faut attendre quelques heures pour une mise en température cave à vin afin d'avoir une température homogène.

IMPORTANT : après avoir débranché, étéint l'appareil ou après une coupure de courant ; il impératif d'attendre 5 minutes avant de le rallumer. Dans le cas contraire, la cave à vin de s'allumera pas.

ENTRETIEN

D GIVRAGE

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de glace, aucune opération n'est nécessaire pour les éliminer.

NETTOYAGE

Avant de procesder au nettoyage, debranchez l'appareil.

N'utilise jamais de produits abrasifs ni d'éponge avec grattoir pour le nettoyage interieur ou extérieur de votre apparéil.

• Retirez tous les accessoires (clayettes, ...). Lavez-les à l'eau tiède additionnée d'un détergent c et inodore (produit pour la vaissele par exemple), rincez à l'eau javellisée et séchez soigneuse
• Lavez les parois interieures de la même façon ; soignez particulièrement les supports de claye
• Lavez le joint de porte sans omettre de nettoyer également sous le joint.
  Rebranchez l'appareil.

De temps en temps, dépoussiérez le condenseur à l'arrière de l'appareil ; une accumulation de poussière risquérait de diminuer le rendement de l'appareil.

En cas d'absence prolongée, videz et nettoyez l'appareil ; maintenez la porte entrouverte pendant durée de non-utilisation.

REEMPLACEMENT DE LA LAMPE D'CLAIRAGE

Cet apparéil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être c par le consommateur. La durée de vie de ces LED est suffisante pour qu'aucun changement ne effectué. Si toute fois, et malgré tout le sein apporté lors de la fabrication du réfrigerateur, les LEI défectueuses, veuillez contacter votre Service Àpres-Vente pour toute intervention.

GARANTIE

Réparations et pieces de rechange disponibles

La garantie du fabricant est applicable pour cet apparéil pendant une période de 5 ans.

En cas de dysfonctionnement pendant cette période, toute demande de prise en charge de être faite auprès du service après-vente de votre revendeur.

Hors période de garantie, toute information concernant des services de réparation

professionnels ou la commande de pieces de rechange d'origine pourrait etre obtenue en contactant votre revendeur

Conformément au règlement sur l'écoconception, les pieces de rechange seront disponibles pendant au moins 7 ans à compter de la date d'achat de votre apparéil.

Voussouvez resoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire à yourservice après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
Pas de fonctionnement	Vérifier l'arrivée électrique de votre installationVérifier votre disjoncteurUn fusible a sauté
Pas assez de froid	Vérifier les températures demandéesLa température ambiente nécessite un réajustement des températuresLa porte est trop souvent ouverteLa porte est mal ferméeLe joint de porte n'est pas étancheIl n'y a pas assez d'espace autour de l'appareil
Pas de lumière intérieurePas d'affichage sur l'écran LCD	Contactez votre service après-vente
Il sembleait qu'un bruit important se produit	Vérifier le niveau de l'appareilVérifier qu'un papier ou qu'une partie de l'emballage ne soit pas resté coincé dans l'appareil
La porte se ferme mal	Vérifier le niveau de l'appareilLe joint est en mauvaise étatLes pieds ont « bouge »
La luzère (LED) ne s'allume pas	Le tableau de contrôle est en panneProblème des circuits imprimésProblème avec la prise d'alimentationContactez votre service après-vente
Erreur d'affichage LED	Mauvaise qualité d'affichageValeur de température n'apparait pasContactez votre service après-vente
Les ventilateurs ne fonctionnent pas	Panneau de contrôle à replacer par vo service après-vente

CHANGEMENT DU SENS D'OUVERTURE DE LA PORTE

Vouss pouvez changer le sens d'ouverture de la porte de votre apparéil en déplacant les charnière du remontage, veillez à ce que la porte soit bien alignée avec la caisse et que le joint adhére correctement.

Nous vous rappelons que le changement du sens d'ouverture de la porte doit se faire l'apprébranché.

Descriptif des pieces

① Vis de porte
②Vis cache charnière
③ Cache charrière droit
④ Vis de charnière
⑤ Charnière de droite

⑥ Cache-trou d'axe
⑦ Vis de fixation
⑧ Axe de charnière droit
9 Axe de charnière gauche
10 Charnière infér. gauche

Support de porte
12 Charniere inférieure droite
13 Cache trou
14 Charnière super. gauche
15 Cache charniere gauche

CETTE OPERATION NECESSITE LA PRESENCE DE DEUX PERSONNES

1. Desserrer les vis ① et les vis ②, retirer le cache charnière droit ③.
   Enlever ensuite les vis ④ et-retirer la charnière supérieure droite et la porte. (Fig.A)
2. Placez la porte dans un endroit sur, retirez le cache-trou d'axe ⑥ , desserrez les vis ⑦ sous la porte et sortez l'axe droit ⑧ . (Figure B)
3. Prenez le cache trou d'axe ⑬ et l'axe gauche ⑨ dans le sac de pieces de rechange, installez le cache trou d'axe ⑬ dans le bas de la porte et installez l'axe gauche ⑨ dans le côte supérieur droit de la porte. (Figure B)
4. Sortez le support de porte ⑪ de la charnière gauche inférieure ⑩ et installez-le sur la charnière inférieure droite ⑫. (Figure C)
5. Tourner la porte de 180 degrés et placez l'axe gauche dans la charnière gauche inférieure, fermez la porte.
6. Retirer la charniere supérieure 14 du sac de rechange, installer la charniere supérieure gauche 14 sur le cote supérieur gauche de la cave avec les vis 4, regler la porte et poser la charniere supérieure gauche 15 sur la charniere supérieure gauche 14 avec la vis 2. Fixer enfin les vis de fixation 1 sur la porte. (Fig.D)

Remetre enfin le cache charnière supérieur droit ③

Importé par SIDEME SA - BP200 - 92306 Levallois Perret cedex.

INSTRUCCIONES DE USO

VINOTECA

LBN1300TV - 123 botellas

INDICE

Carga de maxima capacité

① Vis de porte
② Vis cache charnière
③ Cache charnière droit
④ Vis de charnière
⑤ Charnière de droite

⑥ Cache-trou d'axe
⑦ Vis de fixation
⑧ Axe de charnière droit
⑨ Axe de charnière gauche
10 Charniere iner. gauche

Support de porte
12 Charniere inférieure droite
⑬ Cache trou
14 Charnière supér. gauche
15 Cache chamière gauche

Si cet appeareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de leMETRE rebut. Cela evitera que des enfants puissant s'y enfermer et metre ainsi leur vie en danger.
