SiC320 - Instrument de mesure industrielle Sauermann - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur-transmetteur pour mesures industrielles
Marque	Sauermann
Modèle	SiC320
Catégorie	Instrument de mesure industrielle
Grandeurs mesurées	Pression différentielle, température (Pt100, thermocouple), hygrométrie, qualité d'air (CO, CO₂, COV), vitesse d'air, débit d'air, taux de renouvellement d'air
Alimentation	24 V DC ou 24 V AC (avec convertisseur)
Température d'utilisation	-10 °C à 50 °C (14 °F à 122 °F)
Température de stockage	-10 °C à 70 °C (14 °F à 158 °F)
Indice de protection	IP66, résistant au VHP (peroxyde d'hydrogène vaporisé)
Montage	Mural sur plaque inox 316L incluse
Sorties analogiques	Jusqu'à 4 sorties (0-4/20 mA ou 0-5/10 V)
Communication	RS-485, module sans fil optionnel, connexion pour logiciel PC
Connecteurs de sonde	2 connecteurs pour sondes externes
Écran	Modèles avec ou sans écran tactile ; configuration via écran ou application
Fonction autozéro	Oui, par électrovanne intégrée
Conformité	Directive 2014/53/UE (équipement radioélectrique)
Entretien et nettoyage	Éviter solvants agressifs ; protéger l'appareil lors de nettoyage à base de produits formolés
Précautions de sécurité	Raccordement électrique par technicien qualifié, appareil hors tension ; interrupteur/disjoncteur obligatoire en amont
Pièces détachées et réparabilité	Contacter le service clients via le Portail service clients ; pièces disponibles sur demande
Accessoires fournis	Vis et chevilles pour montage, plaque inox, presse-étoupes

FOIRE AUX QUESTIONS - SiC320 Sauermann

Comment connecter une sonde au SiC320 ?

Présentez le connecteur de la sonde avec sa flèche et son cadenas face au connecteur du capteur-transmetteur. Poussez jusqu'à entendre un clic. Pour déconnecter, tournez la bague vers la gauche et retirez le connecteur.

Quelles grandeurs le SiC320 peut-il mesurer ?

Il mesure la pression différentielle, la température (Pt100 et thermocouple), l'hygrométrie, la qualité d'air (CO, CO₂, COV), la vitesse d'air, le débit d'air et le taux de renouvellement d'air.

Quelle est l'alimentation électrique requise ?

L'appareil fonctionne en 24 V DC ou en 24 V AC avec un convertisseur d'alimentation. Un interrupteur ou disjoncteur en amont est obligatoire.

Comment configurer une voie de mesure ?

Connectez une sonde, appuyez sur 'Suivant', choisissez la voie dans la liste, puis appuyez sur 'SONDE 1', 'SONDE 2' ou 'MODULE'. Définissez les paramètres et validez. Pour les modèles sans écran, utilisez l'application.

Comment configurer une sortie analogique ?

Appuyez sur la sortie à configurer, activez-la, réglez le type (courant ou tension) et les valeurs min/max de la plage. Pour les modèles sans écran, utilisez l'application.

Quel est l'indice de protection du SiC320 ?

L'indice de protection est IP66, ce qui le rend étanche à la poussière et aux jets d'eau. Il résiste également au VHP (peroxyde d'hydrogène vaporisé).

Comment réaliser le montage mural ?

Fixez la plaque inox au mur avec les vis et chevilles fournies (perçage Ø8 mm). Insérez le capteur-transmetteur dans la plaque en l'inclinant, puis pivotez-le dans le sens horaire jusqu'au clic. Verrouillez avec la vis de fixation.

Quels sont les branchements électriques à respecter ?

Seul un technicien qualifié peut réaliser le branchement, appareil hors tension. Respectez les schémas de la notice : alimentation, sorties analogiques, RS-485 et connexion des sondes.

Comment entretenir le SiC320 ?

Évitez les solvants agressifs. Lors de nettoyage à base de produits formolés (pièces ou conduits), protégez l'appareil et ses sondes.

Où trouver la déclaration de conformité UE ?

Le texte complet de la déclaration de conformité UE est disponible à l'adresse sauermann-group.com.

MODE D'EMPLOI SiC320 Sauermann

Ce document décrit les manipulations de base de l'appareil.

Veuillez consulter la notice d'utilisation disponible sur le site sauermannGroup.com pour une utilisation sûre du produit et pour les informations détaillées.

Ne pas donner cet appareil à un enfant.

1. Symboles utilisés

Pour votre sécurité et afin d'éviter tout dommage de l'appareil, veuillez lire attentivement les notes précédées du symbole suivant:

Le symbole suivant sera également utilisé dans ce document. Veuillez lire attentivement les notes d'information indiquées après ce symbole.

2. Description de l'appareil, température d'utilisation, protection de l'appareil et information sur le stockage

Le capteur-transmetteur Si-C320 permet de mesurer les paramètres suivants : pression différentielle, température (Pt100 et thermocouple), hygrométrie, qualité d'air (CO/CO₂/COV), vitesse d'air, début d'air, taux de renouvellement d'air...

• Température d'utilisation : -10 à 50 °C (14 à 122 °F) Protection : IP66, résistant au VHP
• Température de stockage: -10 à 70 °C (14 à 158 °F)

3. Directive 2014/53/ue

Le sousigné, Sauermann Industrie SAS, déclare que l'équipement radioélectrique du type Si-C320 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse internet suivante: sauermann-group.com

4. Montage

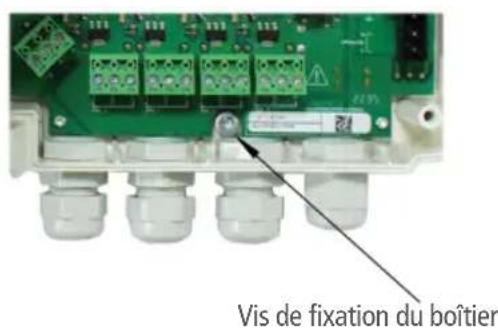

Pour réaliser le montage mural, fixer la plaque inox au mur (perçage 0.8 mm, vis et chevilles fournies). Insérer le capteur-transmetteur dans la plaque de fixation (aux points A sur le schéma) en l'inclinant à. Faire pivoter le boîtier dans le sens des aiguilles d'une montre jusqu'à l'obtention d'un clipssage ferme. Ouvrir le boîtier, verrouiller la fixation du boîtier sur la platine à l'aide de la vis indiquée sur la photo ci-contre. Pour enlever le capteur-transmetteur de la plaque de fixation, retirez cette même vis.

Plaque inox 316L

• Peroxyde d'hydrogène vaporisé

5. Connexions

Sortie analogue 1 (OUT 1)

Sortie analogue 2 (OUT 2)

Sortie analogue 3

Sortie analogue 4

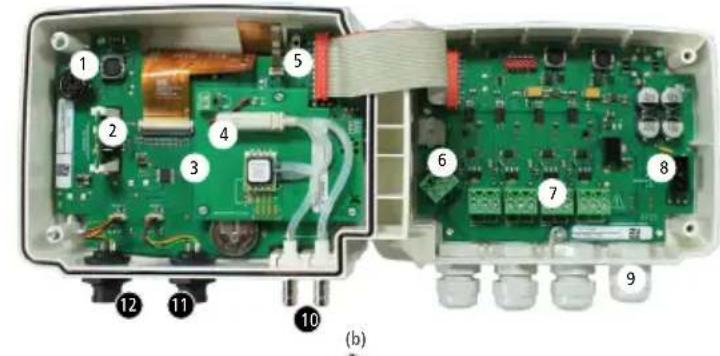

1. Connexion pour logiciel PC
2. Module de communication sans fil (option)
3. Module de pression (option)
4. Electrovanne
5. Autozéro
6. Connexion RS-485 (a)
7. Sorties analogiques (b)
8. Bornier d'alimentation (c)
9. Presse-étoupes
10. Connecteurs de pression (livres sur les modèles avec modules de pression SiPRO-DP)
11. Connexion Sonde 1
12. Connexion Sonde 2

6. Raccordements électriques suivant normes NF c 15-100

Seul un technicien formé et qualifié peut réaliser cette opération. Pour réaliser le raccordement, l'appareil doit être HORS TENSION. La présence d'un interrupteur ou d'un disjoncteur en amont de l'appareil est obligatoire.

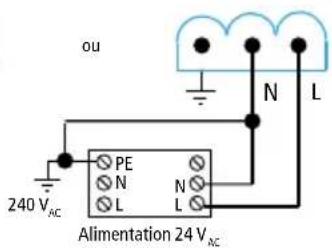

• Modèles 24V DC:

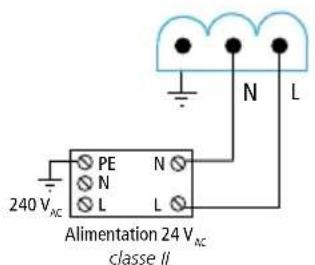

• Modèle 24 V AC utilisant des convertisseurs d'alimentation :

Raccordement de la sortie courant 0-4/20 mA :

Raccordement de la sortie tension 0-5/10 V :

8. Connexion/déconnexion d'une sonde

Connecter une sonde au capteur-transmetteur Si-C320

Déconnecter une sonde du capteur-transmetteur Si-C320

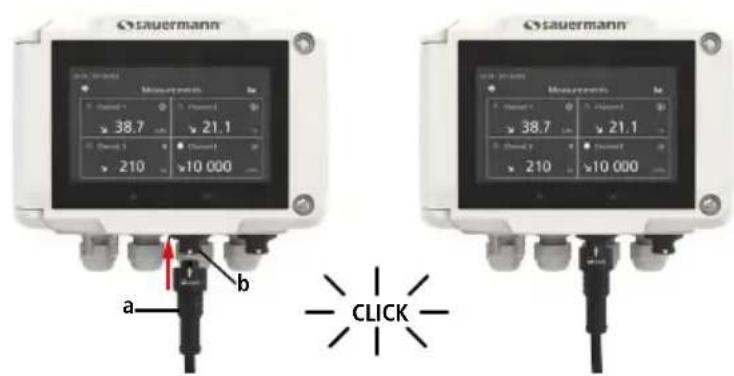

• Présenter le connecteur de la sonde (a) avec sa flèche et son cadenas face au connecteur du capteur-transmetteur (b).
• 'un clic se fasse entendre. La sonde est correctement connectée.
• Tourner la bague (c) du connecteur de la sonde vers la gauche.
• Retirer le connecteur de la sonde (a) du connecteur du capteur-transmetteur (b).

9. Configurer une voie

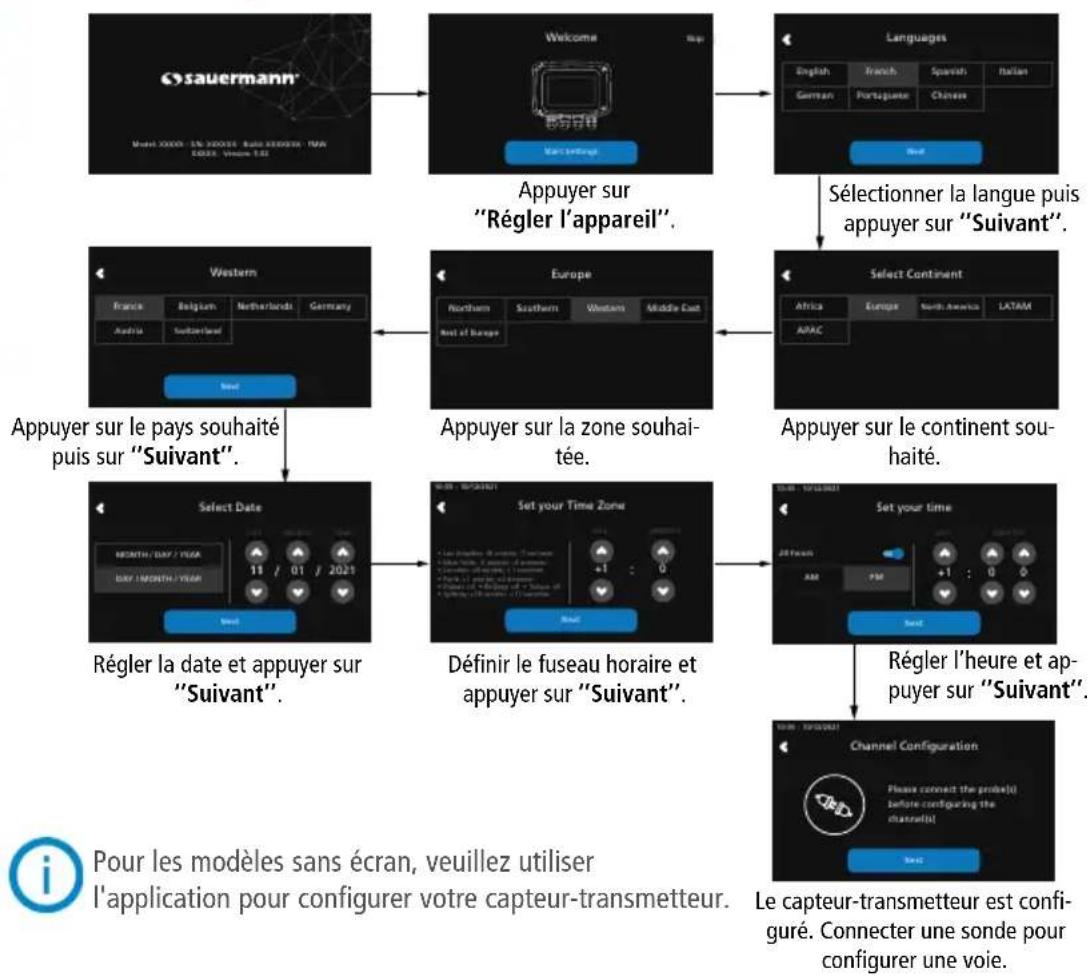

Connecter une sonde pour configurer une voie et appuyer sur "Suivant".

La liste des voies disponibles s'affiche. Appuyer sur la voie souhaitée.

Appuyer sur "SONDE 1", "SONDE 2" ou "MODULE". Les paramètres à configurer sont maintenant disponibles.

La voie 1 est configurée. Appuyer sur "Suivant" pour configurer les sorties.

Définir les paramètres en fonction des besoins, puis appuyer sur la flèche retour en haut à gauche.

Pour les modèles sans écran, veuillez utiliser l'application pour configurer une voie.

10. Configurer une sortie

Appuyer sur la sortie à configurer correspondant à la voie précédemment configurée.

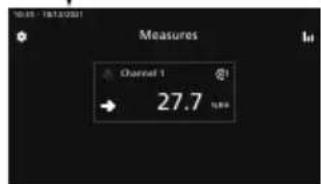

Activer la sortie en appuyant sur Configurer le type de sortie et les valeurs minimale et maximale de la plage, puis appuyer sur la flèche de retour en haut à gauche.

Appuyer sur "Suivant" pour afficher les mesures.

Pour les modèles sans écran, veuillez utiliser l'application pour configurer une sortie.

11. Maintenance

Éviter tous les solvants agressifs. Lors du nettoyage à base de produits formolés (pièces ou conduits), protéger l'appareil et ses sondes.

12. Précautions d'utilisation

Veilliez à toujours utiliser l'appareil conformément à l'utilisation prévue et dans les limites des paramètres décrits dans les caractéristiques techniques afin de ne pas compromettre la protection assurée par l'appareil.

Profitez au maximum des capacités de votre appareil en téléchargeant l'application

Accédez à toute la documentation sur l'appareil.

Utilisez notre Portail service clients pour nous contacter
