BEDIENUNGSANLEITUNG SiC320 Sauermann

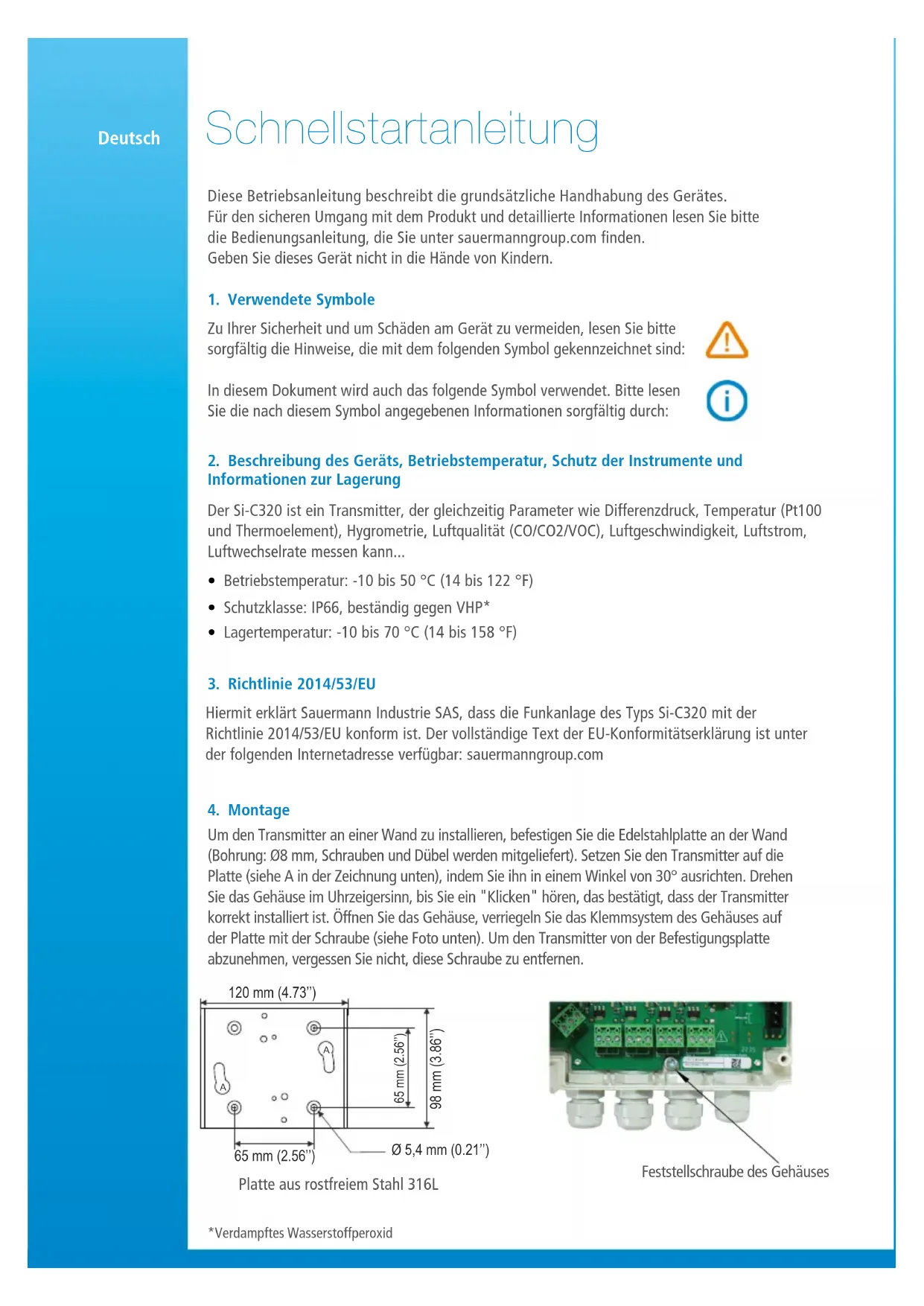

Schnellstartanleitung

These Betriebsanleitung beschreiben die grundsätzliche Handhabung des Gerätes. Für den sicheren Umgang mit dem Produkt und detailierte Informationenlesen Sieitte die Bedienungsanleitung, die Sie unter sauermanngroup.com finden. Geben Sie diesen Gerät nicht in die Höhe von Kindern.

1. Verwendete Symbole

Zu Ihrer Sicherheit und um Schäden am Gerät zu vermeiden,lesen Sieitte gesorgfältig die Hinweise, die mit dem folgenden Symbol gekennzeichnet sind:

In thisem Dokument wird auch das folgende Symbol verwendet.itte lessen Sie die nach thisem Symbol angegebenen Informationen sorgfaltig durch:

2. Beschreibung des Geräts, Betriebstemperatur, Schutz der Instrumente und Informationen zur Lagerung

Der Si-C320 ist ein Transmitter, der gleichzeitig Parameter wie Differenzdruck, Temperatur (Pt100 und Thermoelement), Hygrometrie, Luftqualität (CO/CO2/VOC), Luftgeschwindigkeit, Luftstrom, Luftwechselrate messen kann...

• Betriebstemperatur: -10 bis 50 °C (14 bis 122 °F)
  Schutzklasse: IP66, beständig gegen VHP*
  Lagertemperatur: -10 bis 70^ (14 bis 158^

3. Richtlinie 2014/53/EU

Hiermit erklart Sauermann Industrie SAS, dass die Funkanlage des Typs Si-C320 mit der Richtlinie 2014/53/EU konform ist. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: sauermanngroup.com

4. Montage

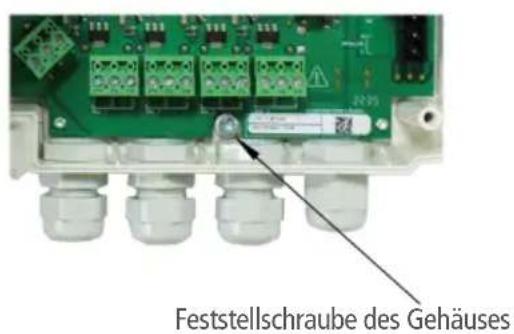

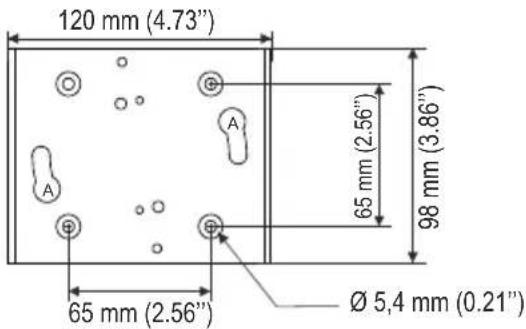

Um den Transmitter an einer Wand zu installieren, befestigen Sie die Edelstahlplatte an der Wand (Bohrung: 08 mm, Schrauben und Dubel werden mitgeliefert). Setzen Sie den Transmitter auf die Platte (siehe A in der Zeichnung unter), indem Sieihn in einem Winkel von 30^ ausrichten. Drehen Sie das Gehäuse im Uhrzeigersinn, bis Sie ein "Klicken" horen, das bestätigt, dass der Transmitter korrekt installiert ist. Offnen Sie das Gehäuse, verriegeln Sie das Klemmsystem des Gehäuses auf der Platte mit der Schraube (siehe Foto unter). Um den Transmitter von der Befestigungslatte abzunehmen, vergessen Sie nicht, diese Schraube zu entfernen.

Platte aus rostfreiem Stahl 316L

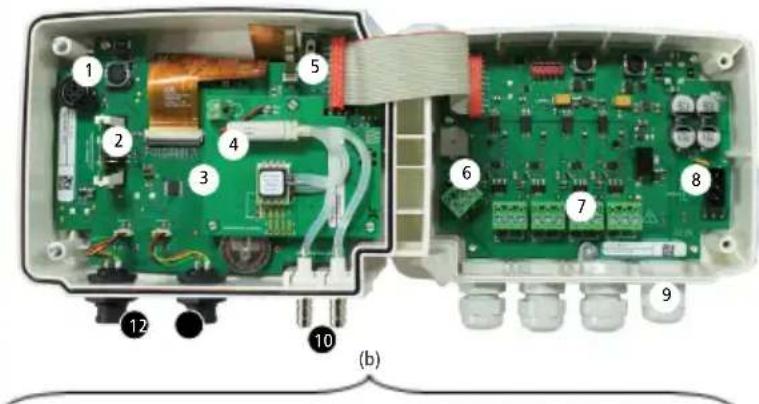

5. Anschlüsse

Analoger Ausgang 1

(OUT 1)

gnu

510

Analoger Ausgang 2

(OUT 2)

rnnnne aannnne

6

Paaee

Analoger Ausgang 3

(OUT 3)

aannnnnne aannnnnne

5

P

Analoger Ausgang 4

(OUT 4)

rnnnne aannnnnne

6

5

1. Anschluss für PC-Software
2. Funkmodul (optional)
3. Druckmodul (optional)
4. Solenoidventil
5. Autozero
6. RS 485-Anschluss (a)

7. Analoge Ausgänge (b)

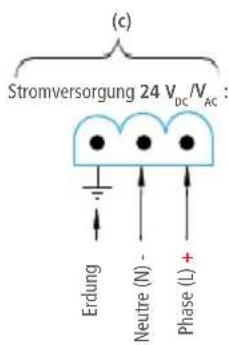

8. Klemmenleiste für die Stromversorgung (c

9. Kabelverschraubungen
10. Druckanschlüsse (geliefert bei Modellen mit Si-PRO-DP Druckmodulen)
11. Anschluss Sonde 1
12. Anschluss Sonde 2

6. Elektrische Anschlüsse nach NFC15-100 Standard

Dieser Anschluss muss von einem ausgebildeten und qualifizierten Techniker vorgenommen werden. Während des Anschlusses darauf der Transmitter nicht unter Spannung stehen. Das Vorhandsein eines Schalters oder eines Trennschalters vor dem Gerät ist obligatorisch.

Fur 24V_DC Modelle:

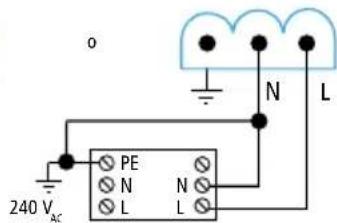

Fur 24-V _AC^ - Modelle mit Stromversorgungskonverter:

Spannungsvorsorgung 24V_ C Klasse II

Spannungsversorgung 24 Vac

Anschluss fur 0/4-20 mA-Stromausgang:

• Anschluss für 0-5/10 V Spannungsausgang:

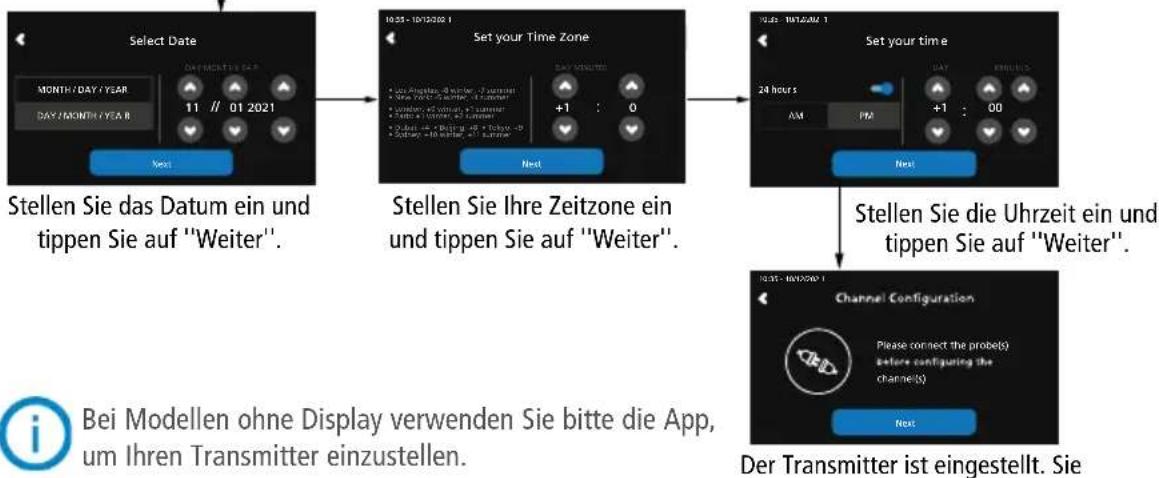

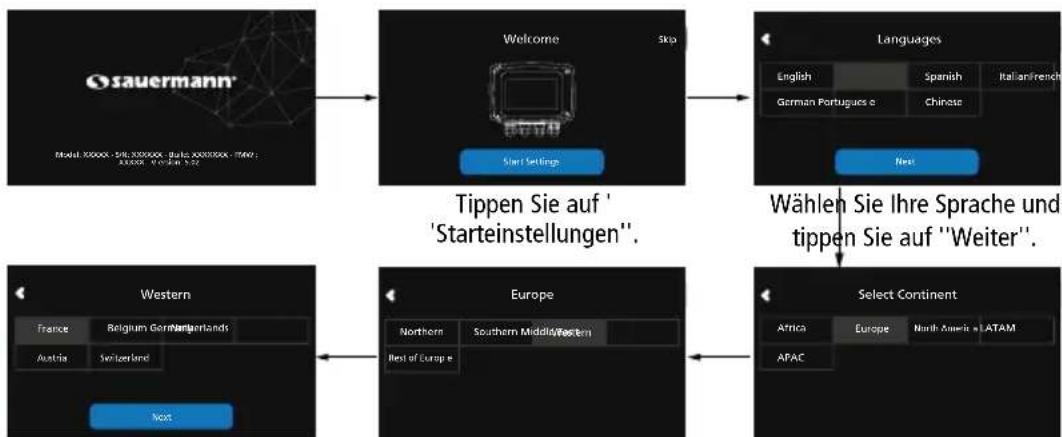

7. Erstinbetriebnahme

Tippen Sie auf ihren Kontinent. Tippen Sie auf Ih

Tippen Sie auf Ihr Land und dann auf "Weiter"

Der Transmitter ist eingestellt. Sie können eine Sonde anschließen, um einen Kanal einzustellen.

8. Anschluss/Trennung der Sonde

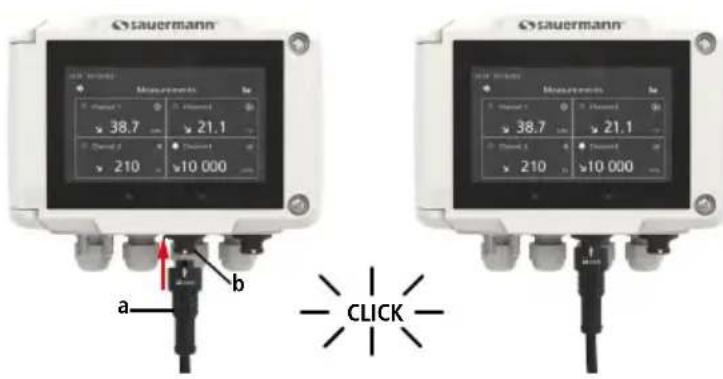

AnschlieBe n erer Sonde an den Si-C320 Transmitter

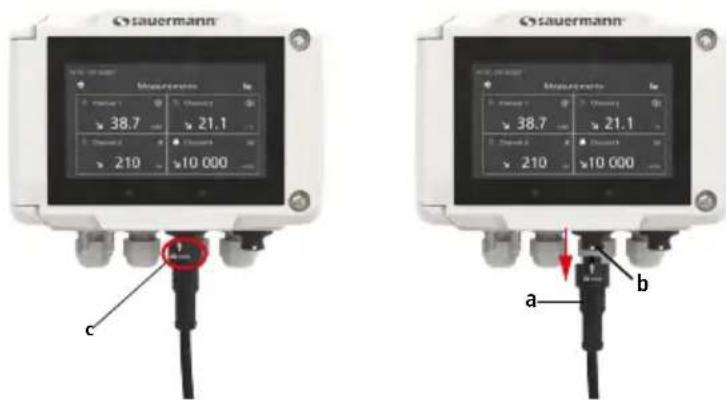

Trennen einer Sonde vom Si-C320 Transmitter

Führn Sie den Sondenstecker (a) mit der Pfeil- und Vorhängeschlossfläche an den Transmitter-Stecker (b) heran.
- Stecken Sie den Sondenstecker (a) in den Anschluss des Transmitters (b), bis Sie ein Klicken horen. Die Sonde ist korrekt angeschlossen.

• Drehen Sie den Ring (c) des Sondenanschlusses nach links.
• Ziehen Sie den Sondenanschluss (a) vom Anschluss des Transmitters (b) ab.

9. Einstellen eines Kanals

SchlieBen Sie eine Sonde an, um einen Kanal einzustellen, und tippen Sie auf "Weiter".

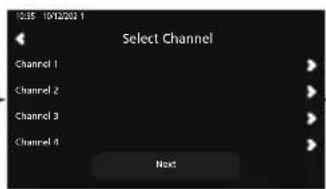

Die Lieste der verfügbaren Sender wird angezeigt. Tippen Sie auf den gewünschten Kanal.

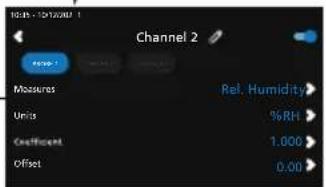

Tippen Sie auf "SONDE 1", 'SONDE 2" oder "MODUL". Die einzustellenden Parameter sind nun verfügbar.

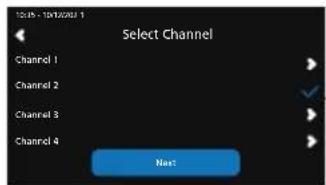

Kanal 2 ist konfiguriert. Tippen Sie auf Weiter, um die Ausgänge zu konfigurieren.

Stellen Sie die Parameter nach ihren Wünschen ein und tippen Sie dann oben links auf den Zurück-Pfel.

Bei Modellen ohne Display verwenden Sieitte die App,um ihren Kanal einzustellen.

10. Parameter einstellen

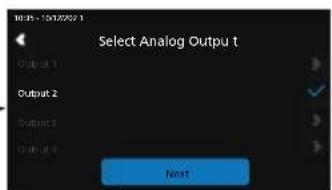

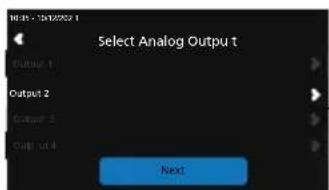

Tippen Sie auf den einzustellenden Ausgang, der dem zuvor konfigurierten Kanal entspricht.

Aktivieren Sie das Ausgangssignal. Stellen Sie den Ausgangstyp und die Werte für den oberen und unteren Bereich ein und tippen Sie dann auf den Zurück-Pfelil oben links.

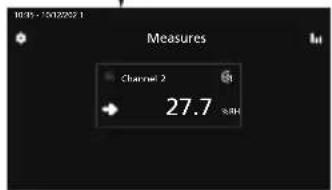

Tippen Sie auf "Weiter", um die Messwerte anzuzeigen.

Bei Modellen ohne Display verwenden Sieitte die App,um ihre Parameter einzustellen.

11. Wartung

Vermeiden Sieitte alle aggressiven Lösungsmittel. Schutzen Sie den Transmitter und seine Sonden vor formalinhaltigen Reinigungsmitteln, die zur Reinigung von Räumen oder Kanälen verwendet werden konnen.

12. Sicherheitschinweise zum Gebrauch

Bitte verwenden Sie das Gerät immer entsprechend seiner Bestimmung und innerhalb der im Benutzerhandbuch beschrieben Parameter, um den durch das Gerät gewährleisteten Schutz nicht zu beeinträchtigen.
