BEDIENUNGSANLEITUNG Si-CA 230 Sauermann

Type issued Proparation mentioned Gluemäste geprüft Produktion übernacht TÜV SÜD EN 50379

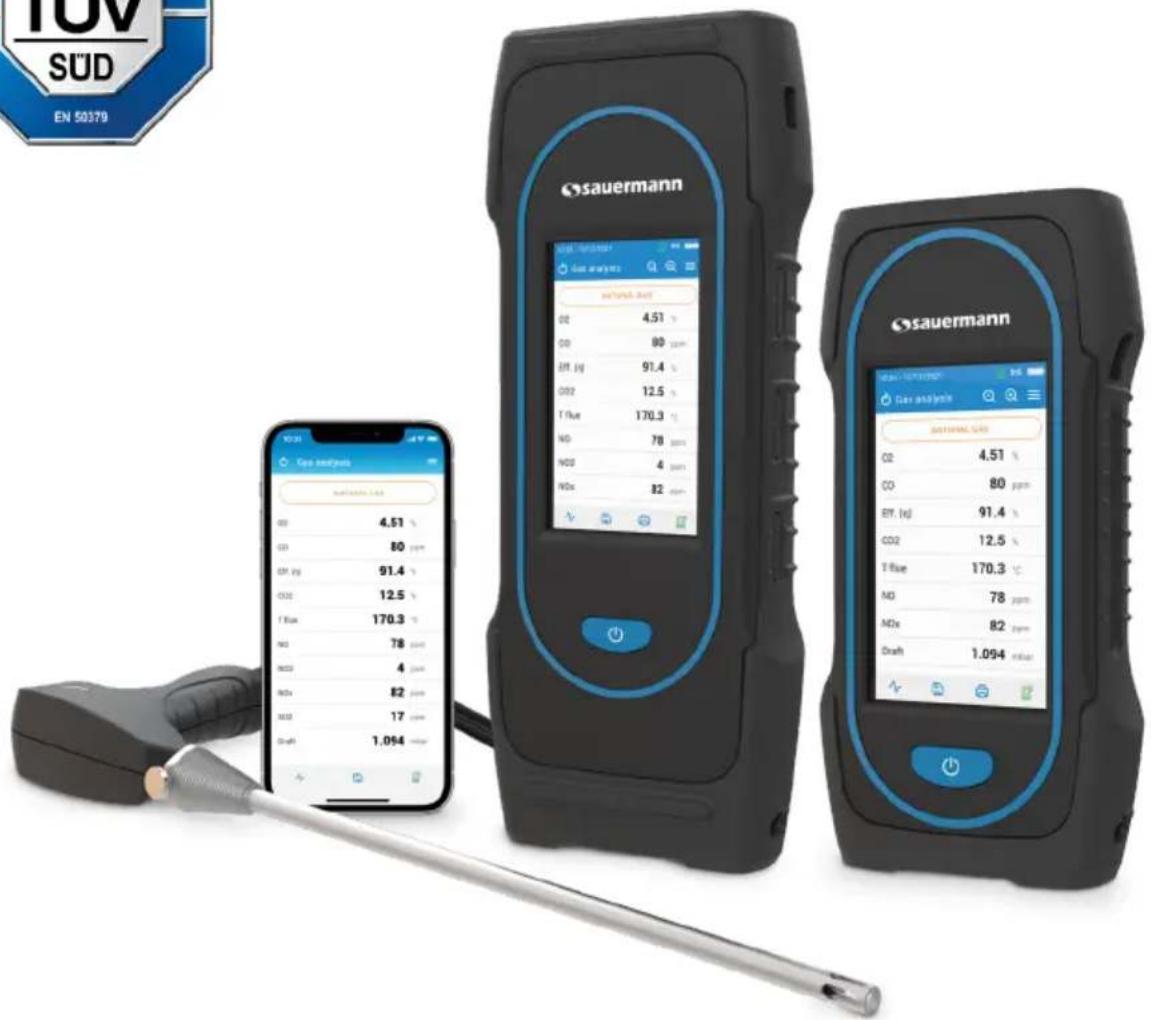

10V SÜD EN 50379 Sauermann gas analysis Q2 4.51 % Q3 80 ppm Eff. Idj 91.4 % Q02 12.5 % T Rate 170.3 % NO 78 ppm NO3 4 ppm NOx 82 ppm sauermann gas analysis Q2 4.51 % Q3 80 ppm Eff. Idj 91.4 % CO2 12.5 % T Rate 170.3 °C NO 78 ppm NOx 82 ppm Draft 1.094 mmol

SI-CA 130 / SI-CA 230

Quick Start Guide

PTE$FREN IT DE ZH

English

Quick start guide

Schnellstartanleitung

• Dieses Dokument beschreibt die grundlegende Bedienung des Geräts.
• Detaillierte Informationen und Informationen zum sicheren Gebrauch des Produkts finden Sie auf der Website www.sauermanngroup.com und in der Gebrauchsanleitung.

• Für Kinder unzugänglich aufbewahren.

- Die an der Rückseite des Geräts vorhandenen Magnete können Kreditkarten, Festplatten, mechanische Uhren, Herzschrittmacher und Defibrillatoren und sonstige für Magnetfelder empfindliche Geräte beschädigen. Daher wird empfohlen, das Instrument von solchen Geräten mindestens 25 cm (10°) entfernt zu halten.

- Diese Gasanalysatoren sind für die Messung von Abgasen aus Verbrennungsanlagen bestimmt. Sie sind nicht für den Dauerbetrieb und/oder die Verwendung als Kontroll-/Alarmsystem ausgelegt.

Die Abgasmessgeräte Si-CA 130 und Si-CA 230 sind Geräte mit taktilem Bildschirm mit einem einfachen ON/OFF Button:

1 Vor Benutzung des Abgasmessgeräts

VORSICHT!

• Achten Sie darauf, dass alle Anschlüsse dicht sind, um eine genaue Probenahme zu gewährleisten.
• Im Lauf dieser Maßnahmen müssen der Kondensatbehälter und der Filter ZWINGEND in VERTIKALER Position sein.

Ungeeignete Position des Kondensatbehälters

Kondensatbehälter OK

Nach jeder Verbrennungsanalyse muss der Kondensatbehälter unbedingt geleert werden.

Vermeiden Sie jeden Hautkontakt mit dem Kondensat, da das Kondensat einen leicht sauren pH-Wert hat. Vergewissern Sie sich bitte, dass das Kondensat im Kondensatbehälter verbleibt.

2 Beschreibung des Abgasmessgeräts

1. Min-DIN-Verbindung für CO- und CO₂-Sonde
2. Thermoelement-Verbindung für die Lufttemperatur
3. Thermoelement-Verbindung für die Abgastemperatur
4. Verbindung P-
5. Verbindung P+
6. Gas-Verbindung
7. USB-Verbindung

3 Nutzungstemperatur, Schutz der Geräte und Information über die Aufbewahrung

• Betriebstemperatur: von -5 bis 45 °C (23 - 113 °F)
• Schutzart: IP42

Wenn das Gerät außerhalb seiner Gebrauchstemperatur aufbewahrt wird (beispielsweise in einem Lieferwagen, einem Lager, usw.), warten Sie bitte 15 min damit sich das Gerät an die Außentemperatur anpassen kann.

Wenn die Umgebungstemperatur unter 10 °C (50 °F), muss ebenfalls mit der Durchführung von Messungen gewartet werden bis sich das Abgasmessgerät an die Umgebungstemperatur angepasst hat.

4 Erstmaliges Einschalten

Die Abgassonde NICHT in das Agbasrohr/den Kamin EINBRINGEN

Zum Einschalten des Messgeräts 3 Sekunden auf 📋 drücken.

Auf "Start" drücken.

Das Land wählen, dann auf "Weiter" drücken.

Die Sprache wählen, dann auf "Weiter" drücken.

Das Datum einstellen, dann auf "Weiter" drücken.

Die Uhrzeit einstellen, dann auf "Weiter" drücken.

Die Zeitzone einstellen, dann auf "Weiter" drücken.

Auswählen, ob die Pumpe nach Autozero aktiviert werden muss oder nicht, dann auf "Speichern" drücken.

Autozero startet.

Die Sonde kann in die Leitung eingesetzt werden. Das Abgasmessgerät zeigt die Messungen an.

5 Einschalten / Abschalten

Während des Autozero (Nullpunktabgleich), die Abgassonde NICHT in das Abgasrohr EINBRINGEN.

Zum Einschalten des Messgeräts 3 Sekunden auf 📞 drücken. Nach Beenden von Autozero die Abgassonde in das Abgasrohr einbringen. Die Messwerte werden angezeigt.

Zum Ausschalten des Messgeräts 3 Sekunden auf 📄 drücken. Vor dem Ausschalten die Schläuche des Abgasmessgeräts abziehen und den Kondensatbehälter leeren und trocknen.

6 Die Pumpe abschalten / wieder einschalten

Man kann die Pumpe während einer Gasanalyse abschalten.

Auf

drücken. Die Pumpe wird abgeschaltet und die Werte eingefroren.

Auf

drücken. Die Pumpe läuft und die Messungen werden wieder aufgenommen.

7 Abgasmessung, Aufzeichnung und Drucken

Vor Durchführung der Abgasmessung daran denken, den entsprechenden Brennstoff auswählen.

Auf "Einstellungen" drücken.

Auf "Analyse" drücken.

Auf "Brennstoffe" drücken.

Auf den gewünschten Brennstoff drücken.

Nach der Wahl des gewünschten Brennstoffs auf drücken und dann auf "Gasanalyse" drücken.

Die Messwerte der Gasanalyse werden angezeigt.

Es ist möglich den Brennstoff schnell für die Rauchgasuntersuchung über das Auswahlmenü auszuwählen.

• Um die verschiedenen Messparameter anzuzeigen, einfach den Bildschirm durchlaufen lassen.
• Um die Verbrennungsdaten zu speichern, auf das Symbol Speichern klicken, dann einen Ordner auswählen oder erstellen und auf Speichern tippen. Die Sauermann Combustion Smartphone-Anwendung und/oder PC Software können ebenfalls zum Speichem von Daten benutzt werden.
• Zum Drucken der Ergebnisse den optional erhältlichen drahtlosen Drucker benutzen.

Mit der Sauermann Combustion App können Sie Ihr Si-CA Messgerät mit großem Abstand kontrollieren, die Messergebnisse in Echtzeit anzeigen und sie vor dem Export in einem Format Ihrer Wahl formatieren.

App herunterladen

Grafik-Ansicht
